NDEM 02 Síťový terminál pro docházkové aplikace

Transkript

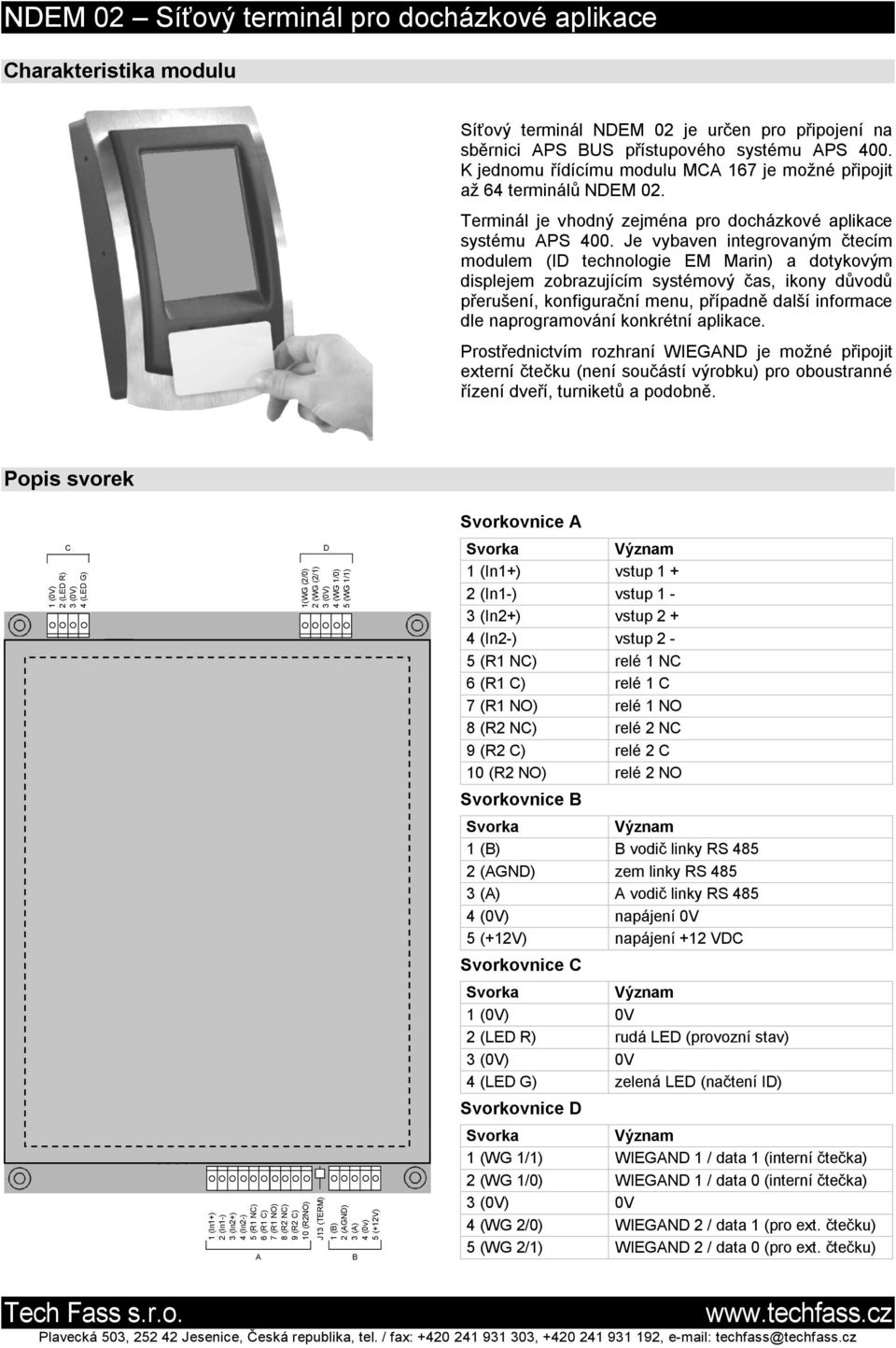

1 Charakteristika modulu Síťový terminál NDEM 02 je určen pro připojení na sběrnici APS BUS přístupového systému APS 400. K jednomu řídícímu modulu MCA 167 je možné připojit až 64 terminálů NDEM 02. Terminál je vhodný zejména pro docházkové aplikace systému APS 400. Je vybaven integrovaným čtecím modulem (ID technologie EM Marin) a dotykovým displejem zobrazujícím systémový čas, ikony důvodů přerušení, konfigurační menu, případně další informace dle naprogramování konkrétní aplikace. Prostřednictvím rozhraní WIEGAND je možné připojit externí čtečku (není součástí výrobku) pro oboustranné řízení dveří, turniketů a podobně. Popis svorek C 1 (0V) 2 (LED R) 3 (0V) 4 (LED G) 1 (In1+) 2 (In1-) 3 (In2+) 4 (In2-) 5 (R1 NC) 6 (R1 C) 7 (R1 NO) 8 (R2 NC) 9 (R2 C) 10 (R2NO) A 1(WG (2/0) 2 (WG (2/1) 3 (0V) 4 (WG 1/0) 5 (WG 1/1) J13 (TERM) D 1 (B) 2 (AGND) 3 (A) 4 (0v) 5 (+12V) B Svorkovnice A 1 (In1+) vstup (In1-) vstup 1-3 (In2+) vstup (In2-) vstup 2-5 (R1 NC) relé 1 NC 6 (R1 C) relé 1 C 7 (R1 NO) relé 1 NO 8 (R2 NC) relé 2 NC 9 (R2 C) relé 2 C 10 (R2 NO) relé 2 NO Svorkovnice B 1 (B) B vodič linky RS (AGND) zem linky RS (A) A vodič linky RS (0V) napájení 0V 5 (+12V) napájení +12 VDC Svorkovnice C 1 (0V) 0V 2 (LED R) rudá LED (provozní stav) 3 (0V) 0V 4 (LED G) zelená LED (načtení ID) Svorkovnice D 1 (WG 1/1) WIEGAND 1 / data 1 (interní čtečka) 2 (WG 1/0) WIEGAND 1 / data 0 (interní čtečka) 3 (0V) 0V 4 (WG 2/0) WIEGAND 2 / data 1 (pro ext. čtečku) 5 (WG 2/1) WIEGAND 2 / data 0 (pro ext. čtečku)

2 Technické parametry rozměry hmotnost napájení max. odběr vstupy výstupy komunikační kanály signalizace rozsah pracovních teplot relativní vlhkost 160 x 244 x 52 mm 1,03 kg 9 17 VDC 300 ma 2x logický 2x relé přepínací kontakt 2A / 50V 1x WIEAGND RS 485 APS BUS displej 2x externí LED 1x PIEZO bzučák C max. 75% bez kondenzace Postup při nastavení funkcí modulu NDEM 02 Modul NDEM 02 se nastavuje z menu dostupného po trojím poklepání na nápis OFFLINE či ONLINE (dle stavu komunikace), je-li modul nastaven jako důvodová čtečka nebo pouze čtečka, ve stavu PINová čtečka je nutno třikrát poklepat asi 2 centimetry pod horní okraj čtečky.

3 Zobrazí se aktuálně nastavené hodnoty, lze zde vyčíst HW adresu terminálu, rozhraní, přes které modul komunikuje, nastavený typ terminálu, kalibrační byte obvodu RTC a stav nouzové funkce. Pro změnu nastavení je nutné poklepat na tlačítko Změnit. Pro vstup do menu, ve kterém lze měnit nastavení, je třeba zadat heslo. Jeho výchozí hodnota je , tuto hodnotu je vhodné později změnit.

4 Zde lze nastavit HW adresu terminálu ( ), nastavit typ terminálu (důvodová, PINová, nebo pouze čtečka), spustit softwarový reset terminálu, nastavit přenosové rozhraní (RS 232 nebo Ethernet), zobrazit MAC adresu při nastaveném přenosu po Ethernetu, nastavit čas (formát XX:YY) a datum (formát XX.YY.ZZ), nastavit kalibrační byte RTC (formát XX), změnit heslo (formát XXXXXXX), nastavit zobrazení ikon a povolit nebo zakázat nouzovou funkci. Nastavení HW adresy V menu nastavení terminálu se přelistuje na volbu Adresa terminálu a poklepe se na nápis, poté se zadá adresa ve formátu XXX, adresu lze nastavit v rozsahu Volba se potvrzuje stiskem klávesy ENTER. Nastavení typu terminálu V menu nastavení terminálu se přelistuje na volbu Adresa terminálu a poklepe se na nápis. Poté se dalším poklepáním listuje v typech terminálu, které je možné nastavit. Volby jsou tři Pouze čtečka, PINová čtečka a Důvodová čtečka. Volbu potvrdíme stiskem Enteru. V režimu Pouze čtečka se terminál chová jako standardní čtečka, funkční klávesy na obrazovce jsou vyřazeny, do menu nastavení se lze dostat přes trojí poklepání na nápis ONLINE, resp. OFFLINE

5 V režimu PINová čtečka vyžaduje čtečka pro platnou identifikaci uživatele, aby zadal čtyřmístný PIN. Funkce kláves jsou zřejmé z jejich popisu. Do menu nastavení se lze dostat přes trojí poklepání asi dva centimetry od horního okraje terminálu. V režimu Důvodová čtečka jsou na terminálu rozmístěny ikony, po jejichž zadání a přiložení platné karty terminál odešle nastavený kód daného důvodového tlačítka. Obrazovkami s důvody lze listovat tlačítky doleva a doprava. Na jednu obrazovku se vejde 12 důvodových tlačítek. Nastavení terminálu v režimu Důvodová čtečka je popsáno níže. Softwarový reset terminálu V menu nastavení terminálu se přelistuje na volbu Adresa terminálu a poklepe se na nápis. Objeví se nápis terminál bude restartován. Za několik vteřin dojde k softwarovému restartu terminálu. Nastavení přenosového rozhraní V menu nastavení terminálu se přelistuje na volbu Přenosové rozhraní a poklepe se na nápis. Dalším poklepáním si lze vybrat mezi rozhraním RS 485 a ethernetem. Volba se potvrzuje stisknutím tlačítka ENTER. Zobrazení MAC adresy terminálu V menu nastavení terminálu se přelistuje na volbu MAC adresa, pokud je zvolen jako typ přenosového rozhraní ethernet, zobrazí se MAC adresa terminálu.

6 Nastavení času V menu nastavení terminálu se přelistuje na volbu Nastavení času a poklepe se na nápis. Nyní se nastaví nový čas ve formátu XX:YY, kde XX jsou hodiny (00-23) a YY jsou minuty (00-59). Upozornění: Nastavení času nemá smysl, terminál se automaticky pravidelně synchronizuje s řídícím modulem. Nastavení data V menu nastavení terminálu se přelistuje na volbu Nastavení datumu a poklepe se na nápis. Nyní se nastaví nové datum ve formátu XX.YY.ZZ, kde XX je den v měsíci (00-31), YY je měsíc v roce (01-12) a ZZ je poslední dvojčíslí vkládaného roku. Upozornění: nastavení data nemá smysl, terminál se automaticky pravidelně synchronizuje s řídícím modulem. Nastavení kalibračního bytu RTC V menu nastavení terminálu se přelistuje na volbu Kalibrační byte RTC a poklepe se na nápis. Nyní se čítačem měří frekvence v kalibračním bodě a zadá se odpovídající tabulková hodnota. Doporučení: hodnotu kalibračního bytu neměňte! Nastavení hesla V menu nastavení terminálu se přelistuje na volbu Nastavení hesla a poklepe se na nápis. Nyní se nastaví heslo ve tvaru XXXXXXX, což je libovolná posloupnost sedmi znaků, potvrzuje se klávesou ENTER. Doporučení: heslo změňte z výchozí hodnoty! Nastavení nouzové funkce V menu nastavení terminálu se přelistuje na volbu Nouzová funkce a poklepe se na nápis. Dalším poklepáním lze vybrat mezi stavy Zakázána a Povolena. Volba se potvrzuje se klávesou ENTER. Nastavení ikon Důvodové čtečky V menu nastavení terminálu se přelistuje na volbu Ikony přerušení. Ve spodní polovině obrazovky lze posunovat mezi všemi dostupnými ikonami. Pro změnu nastavení dané ikony je nutno ikonu nalistovat a poklepat na nápis Ikony přerušení. Poté se zadá trojmístný kód ve formátu XYY, kde X je kód důvodové klávesy, kterou terminál pošle jako jeho index v ASCII tabulce, YY je pozice klávesy na obrazovce (01-99, nastavení kódu začínajícího znakem x znamená, že se ikona nezobrazuje). Na konflikt pozice ikon na obrazovce terminál upozorní a změnu nepovolí, na zadání stejného kódu klávesy neupozorní a změnu povolí. Obrazovky terminálu se zobrazují po 12 důvodových klávesách následovně: První obrazovka Příklady ikon Důvodové čtečky Druhá obrazovka Poslední obrazovka
