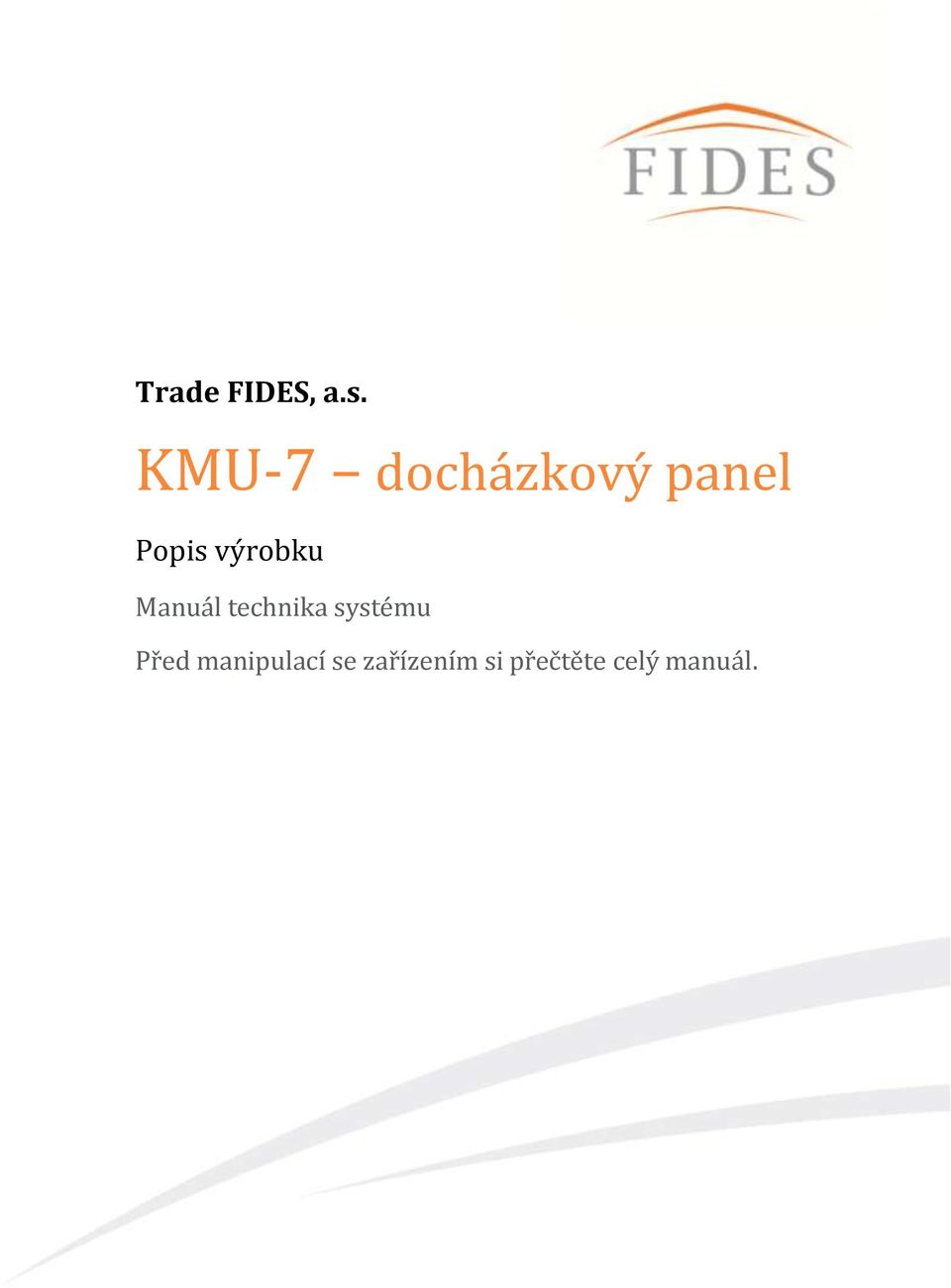

1 Trade FIDES, a.s. KMU-7 docházkový panel Popis výrobku Manuál technika systému Před manipulací se zařízením si přečtěte celý manuál.

2 2 KMU-7 docházkový terminál Obsah 1 Popis Popis komponent TTD Zprovoznění Zapojení Nastavení síťového rozhraní KMU Přidání do serveru Konfigurace docházkového terminálu Nastavení docházky Předdefinované události Systémová nastavení Odeslání firmware Odeslání konfigurace do terminálu Odeslání uživatelů do docházkového terminálu Provoz Seznam obrázků Obr. 1: KMU Obr. 2: KMU-7 v krytu...4 Obr. 3: Fides Device Configurator...8 Obr. 4: Průvodce nastavením LAN...9 Obr. 5: Vytvoření ovladače zařízení Docházkový terminál Obr. 6: Konfigurace docházkového terminálu Nastavení docházky Obr. 7: Konfigurace docházkového terminálu Předdefinované události Obr. 8: Konfigurace docházkového terminálu Výběr předdefinované události Obr. 9: Konfigurace docházkového terminálu Systémová nastavení - Základní Obr. 10: Odeslání firmware Obr. 11: Odeslání konfigurace do biometrického terminálu Obr. 12: Odeslání uživatelů do biometrického terminálu... 19

3 3 KMU-7 docházkový terminál 1 Popis Ovládací panel KMU-7 je autonomní docházkový terminál s bezkontaktní čtečkou karet nebo biometrickým terminálem. Slouží pro vytváření docházkových událostí pro systém ASSET. Je určen pro montáž na povrch. Je osazen barevným displejem 4,3 s rozlišením 480*272px pro dotykové ovládání Obr. 1: KMU-7

4 4 KMU-7 docházkový terminál Obr. 2: KMU-7 v krytu

5 5 KMU-7 docházkový terminál 1.1 Popis komponent Popis komponent desky KMU-7: 1. Svorky vyvážených vstupů X1 a X2 - Vstupy: IN1 - GND - IN2 - IN3 - GND - IN4 2. Svorky AB RS 485 X4 Svorky pro připojení klávesnice přes sběrnici RS485 ve vyšších verzích firmware 3. Svorky relé X5 - Common Normaly open Normaly connected zatížitelné do: Zatížitelnost kontaktů AC (při odporové zátěži) Zatížitelnost kontaktů DC (při odporové zátěži) 4. Svorky výkonových tranzistorů X6-OUT1, OUT2 0.5 A / 125 VAC 1 A / 24 VDC 5. Svorky napájení X8 a X9 - Svorky napájení GND +12V 6. Konektor LAN X10 Konektor pro připojení LAN 7. Karta SD Paměťová karta, na které jsou uloženi uživatelé 8. Tlačítko resettl1 HW reset desky 9. Pojistka napájení PO1 Chrání zařízení před přetížením 10. Pojistka výkonového výstupu Chrání před poškozením v případě přetížení výstupu OUT1 11. Přepínač módů, adres SW1 Přepíná na KMU-7 jednotlivé režimy 12. Temperový kontakt zařízení 13. Zálohovací baterie B1 14. Svorkovnice pro připojení čtečky - +5V - TX - GND RX 15. Lišta pro připojení displeje

6 6 KMU-7 docházkový terminál 1.2 TTD Technicko-taktická data o vstupním terminálu KMU-7 Připojení LAN Napájení - 12V=, (Jmenovité napětí 13.8V=) Spotřeba ma bez připojené čtecí hlavy spotřeba s hlavou stoupne v závislosti na typu připojené hlavy například s čtecí hlavou TWN3 MultiISO je spotřeba 300mA Display LCD TFT 480 x 272px 4,3, RGB barevná hloubka 16,7M Čtecí hlava Možnost výběru například R10, Elatec, Cotag, Motorola, Biometrický terminál Čtecí dosah Dle typu, max. 8 cm. Rozměry x 152 x 42 mm Signalizace Na LCD displeji, integrovaný bzučák Vstupy 4 vstupy Výstupy - 2 programovatelný výstup typu OC, relé s výstupy NO, NC Montáž - Na zeď Hmotnost g Krytí IP40 Materiál Kov Provozní teplota -10 C C Provozní vlhkost % Výrobce Trade Fides a.s.

7 7 KMU-7 docházkový terminál 2 Zprovoznění Popis uvedení docházkového terminálu do provozu 2.1 Zapojení Zařízení je uzavřeno 4 šroubky (2x z vrchní části, 2x ze spodní). Po odšroubování těchto šroubků odejměte opatrně kryt a vypojte na desce KMU-7 z lišty, která je určena pro připojení displeje, plochý datový vodič (po odklopení černé části lišty dojde k uvolnění) pokud je připojena čtecí hlava odpojte také tuto. Aby mohl ovládací panel komunikovat se systémem, je nutné jej napájet 12V DC a připojit do sítě LAN, ve které je dostupný Asset Server. Pro napájení použijte samostatné kabely 2x CYA 1,5 2,5, CYSY 2x1,5, 2,5 apod. Napájení elektromagnetických zámků dveří se doporučuje provádět samostatným rozvodem. Přepínače módů (11) by měli být při běžném provozu v pozici OFF (nahoře). Další varianta je informační s přepnutím přepínače č. 10 do pozice on, ve kterém jsou na displeji čtečky zobrazeny základní informace o terminálu. Po připojení a nastavení terminálu připojte konektory na původní místo. Při připojování konektoru displeje se ujistěte, že je černá část lišty odklopená, nasuňte z vrchu plochý vodič a ukotvěte jej sklopením černé lišty.

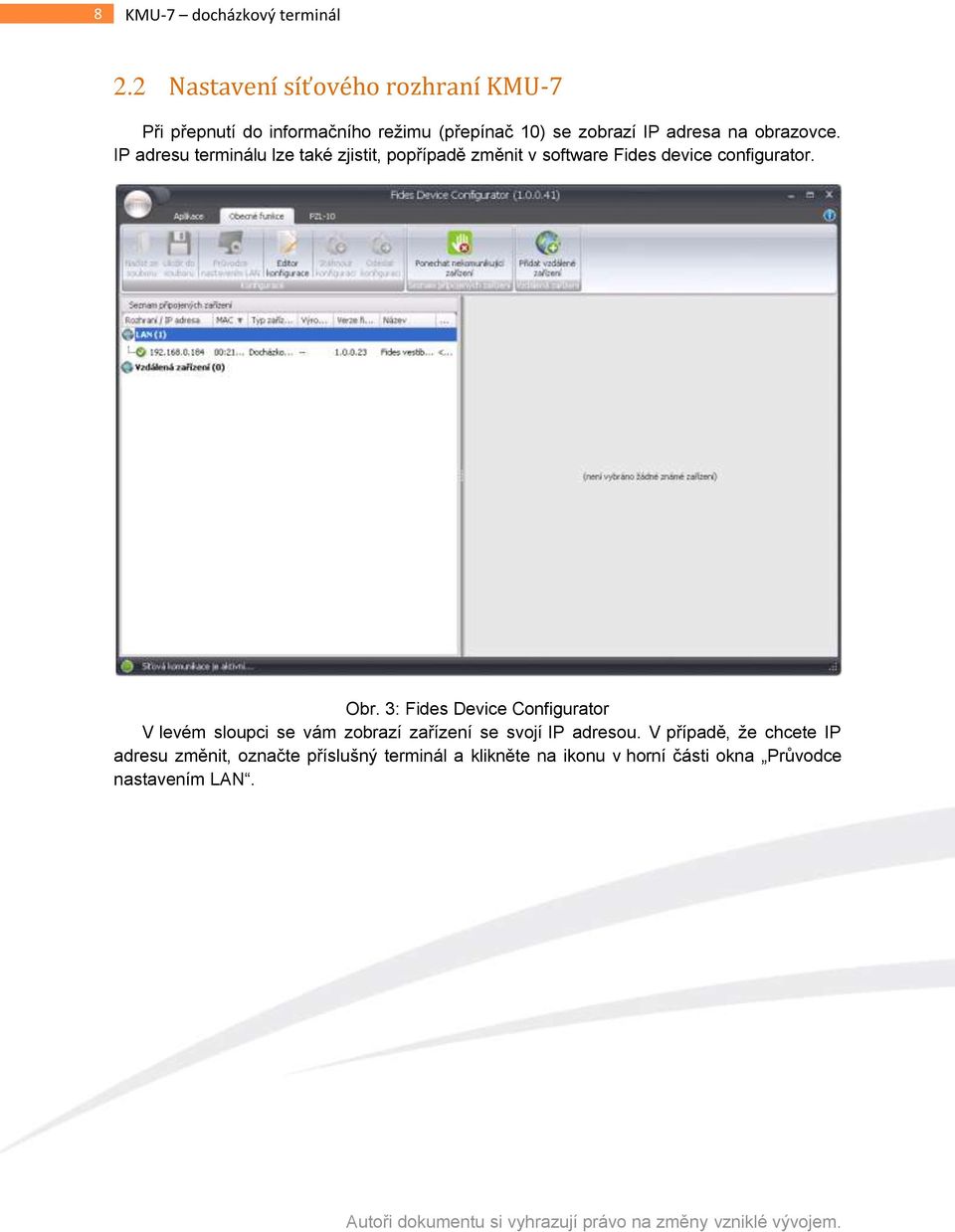

8 8 KMU-7 docházkový terminál 2.2 Nastavení síťového rozhraní KMU-7 Při přepnutí do informačního režimu (přepínač 10) se zobrazí IP adresa na obrazovce. IP adresu terminálu lze také zjistit, popřípadě změnit v software Fides device configurator. Obr. 3: Fides Device Configurator V levém sloupci se vám zobrazí zařízení se svojí IP adresou. V případě, že chcete IP adresu změnit, označte příslušný terminál a klikněte na ikonu v horní části okna Průvodce nastavením LAN.

9 9 KMU-7 docházkový terminál Obr. 4: Průvodce nastavením LAN Stiskněte tlačítko další a nastavte potřebné síťové údaje, které vám sdělí správce sítě. Povolit DHCP - Použití automatické konfigurace LAN zařízení KMU-7, použijte pouze v případě, že je v síti dostupný DHCP server. DHCP server poskytne pro KMU-7 IP adresu, masku podsítě, adresy DNS serverů a výchozí bránu. Platnost údaje sdělí správce LAN. IP adresa bez (DHCP) - IP adresa, kterou se bude zařízení KMU-7 hlásit do sítě v případě, že není využito DHCP. Údaj sdělí správce LAN. Maska sítě - Maska sítě rozdělující IP adresu na část sítě a konkrétní stanice v síti, pouze pokud není použito DHCP. Údaj sdělí správce LAN. IP adresa výchozí brány - IP adresa výchozího bodu sítě. Údaj sdělí správce LAN. Interval kontroly dosažitelnosti Časový interval kontroly dostupnosti záložního kanálu v minutách. Neodpoví li kanál 3x v řadě pak je vyhlášena porucha tohoto kanálu. Je li nastavena 0 pak kontrola neprobíhá. Poznámka: Pro odeslání konfigurace do zařízení KMU-7 klikněte na další a odeslat. Heslo ponechte prázdné. Podrobné informace naleznete v manuálu Fides Device Configurator.

10 10 KMU-7 docházkový terminál 2.3 Přidání do serveru Do Asset serveru přidáte KMU-7 pomocí aplikace Asset console v záložce Ovladače>Seznam ovladačů. Klikněte na Nový Otevře se vám okno vytváření konfigurace Ovladače. Obr. 5: Vytvoření ovladače zařízení Docházkový terminál Id Id zařízení. (bude vytvořeno automaticky) Jméno Zařízení lze libovolně pojmenovat, pod tímto jménem se bude zobrazovat v systému Asset Typ Z nabídky vyberte Docházkový terminál Zálohování Funkce není pro docházkový terminál dostupná Povolený Zařízení je povoleno pro komunikaci se serverem

11 11 KMU-7 docházkový terminál Další nastavení: Připojovací řetězec IP adresa a port, na kterém zařízení komunikuje, nastavuje se kliknutím na, v následující nabídce nastavte správné údaje. IP adresu docházkového terminálu zjistíte při spouštění zařízení, přepnutím DIPu č. 10 do spodní pozice nebo v FDC, komunikační port zařízení nastavte na Číslo firmy Číslo firmy, do jejíž správy čtečka náleží Objekt pro zápis návštěvy Objekt, do kterého budou zapisovány návštěvy a vůči kterému budou kontrolovány, zdali jsou povoleny. Pro dostupnost funkce vpouštění návštěvníků je potřeba, aby byl terminál připojen k serveru Potvrzování firmware Zapnutí potvrzování, zdali byla řídící struktura KMU-7 přenesena. Pro verzi EMX by tato volba měla být zapnuta 2.4 Konfigurace docházkového terminálu Konfigurace vlastností docházkového terminálu nastaví docházkové události a zobrazování dat. Stiskněte tlačítko Konfigurace Nastavení docházky Zvolte tlačítko, které chcete konfigurovat a po stisku tlačítka + navolte události, které budou přidělené tomuto tlačítku. V případě navolení více událostí jednomu tlačítku přibude pod tímto tlačítkem výběrové menu. Obr. 6: Konfigurace docházkového terminálu Nastavení docházky

12 12 KMU-7 docházkový terminál Název Text zobrazený na tlačítku docházkového terminálu Doplňující text Text popisující funkci tlačítka Barva pozadí - Barva na pozadí tlačítka Barva textu Barva textu na tlačítku Kód události Číselný kód události v systému. Zatržítko volí, zda událost zároveň otvírá dveře (zaškrtnuto = otevírá zámek) Jméno události - Jméno události v systému Po vytvoření události lze stiskem tlačítka editovat (tužka) přidat tlačítku další funkci například odstřežení nebo spuštění aktivity Předdefinované události Události, které budou zapsány automaticky v definovaném čase v případě, že uživatel přiloží čip bez zvolení události. Tyto události se mohou v závislosti na čase automaticky měnit. Obr. 7: Konfigurace docházkového terminálu Předdefinované události Začátek/Konec Časový úsek, pro který je událost předdefinována Událost Událost určená pro časový úsek

13 13 KMU-7 docházkový terminál Událost se přidá v otevřeném okně stiskem tlačítka + Obr. 8: Konfigurace docházkového terminálu Výběr předdefinované události Docházková událost Událost, která má být předdefinována Povoleno Rozhodnutí, zdali je událost povolena Začátek Čas, od kterého se bude událost zobrazovat jako předdefinovaná Konec Čas, do kterého se bude událost zobrazovat jako předdefinovaná Dny Dny, ve které bude událost předvolena Další omezení Rozhodnutí, zdali jsou dny platnosti určovány zatržítkem výše (volba Platí každý den ) nebo zdali bude automaticky pouze v pracovní dny (zatržítka v takovém případě nemají vliv na funkci) Otvírat dveře Rozhodnutí, zdali má být událost doplněna i o sepnutí zámku

14 14 KMU-7 docházkový terminál Systémová nastavení Systémová nastavení obsahují nastavení vstupů a výstupů docházkového terminálu KMU 7. Základní Nastavení základních parametrů docházkového terminálu. Obr. 9: Konfigurace docházkového terminálu Systémová nastavení - Základní Velikost kroku při zadávání minut Definice kroku, po jakém bude možné volit na docházkovém terminálu časovou událost (dovolená apod.) Zobrazované jméno firmy Libovolný zobrazovaný text na obrazovce terminálu, zpravidla se jedná o název firmy, které čtečka náleží Lokalizace terminálu Jazyk, kterým bude klávesnice komunikovat s uživateli

15 15 KMU-7 docházkový terminál Spořič obrazovky Nastavení spořiče obrazovky docházkového terminálu. Do tohoto stavu terminál přejde v případě, že je spořič povolen a během zvolené doby se nestane žádná událost. Obr. 10: Konfigurace docházkového terminálu Systémová nastavení Spořič obrazovky Povolený Povolí terminálu přechod do režimu spořiče obrazovky Obrázek Obrázek zobrazovaný jako spořič displeje Barva pozadí Barva pozadí spořiče obrazovky Barva textu Barva textu (předvolená událost) při spuštěném spořiči Doba nečinnosti (s) Čas nečinnosti, po kterém se spustí spořič

16 16 KMU-7 docházkový terminál Čtecí hlava Nastavení typu čtecí hlavy, která je připojena k docházkovému terminálu a způsob dekódování karty přečtené na čtečce. Obr. 10: Konfigurace docházkového terminálu Systémová nastavení Čtecí hlava Dveře Typ hlavy připojený k docházkovému terminálu Mifare Čtecí hlava pro karty Mifare (Wiegand 32/56) IndiTag Čtecí hlava pro karty Motorola (ABA2, Wiegand 26) ID 12 - Čtecí hlava pro karty EMarin (Wiegand 26), obsahuje dekodér W2RS Multi 125 Připojení čtecí hlavy TWN 3 MultiISO Cp3a Čtecí hlava připojená přes interní převodník typu W2RS (Cp3) například biometrická čtečka viz manuál W2RS ID20 Čtecí hlava Elatec Dekodér nastavení dekodéru se liší dle použitého typu hlavy a dle požadavku, jaké číslo požadujete pro systém Asset Ořez zepředu Číslo karty ořízne o zvolený počet čísel zepředu Ořez zezadu Číslo karty ořízne o zvolený počet čísel zezadu Nastavení, jak se budou otevírat dveře. Obr. 10: Konfigurace docházkového terminálu Systémová nastavení Dveře Doba sepnutí (ms) Doba, po kterou bude sepnut výstup pro otevření dveří Frekvence pípáku (Hz) Frekvence zvuku potvrzujícího sepnutí zámku

17 17 KMU-7 docházkový terminál Kontrola spojení se serverem Nastavení automatického restartu docházkového terminálu při poruše spojení se serverem. Obr. 10: Konfigurace docházkového terminálu Systémová nastavení Kontrola spojení se serverem Pokročilé Kontrolovat spojení se serverem Volba, zdali KMU7 bude pravidelně kontrolovat spojení se serverem Maximální doba bez připojení Časový interval, po kterém bude terminál restartován, pokud nedojde ke spojení se serverem Nastavení pokročilých technik docházkové klávesnice. Obr. 10: Konfigurace docházkového terminálu Systémová nastavení Pokročilé Akce v případě neznámé karty Volba, zdali se má KMU - 7 zeptat serveru není li karta přiřazena návštěvníkovi v případě přiložení neznámé karty. Potlačení varování v případě zakázané docházky Nastavení reakce terminálu v případě, že má uživatel povolený průchod, ale nemá povolenou docházku

18 18 KMU-7 docházkový terminál 2.5 Odeslání firmware V docházkovém terminálu udržujte aktuální verzi firmware dostupnou na distribučních rozhraních firmy Fides (ftp/nové webové stránky). Odeslání firmware provedete z aplikace Asset Client v okně Připojená zařízení. Označte příslušný terminál (ovladač) a proveďte následující: Příkaz ovladače > Obecné příkazy > Odeslání firmware. Po vybrání souboru s firmware dojde k odeslání automaticky. Průběh odesílání firmware se zobrazuje také na obrazovce docházkového terminálu a je dokončen dvojitým samo - restartem zařízení. Během této doby neodpojujte zařízení od napájení. Obr. 10: Odeslání firmware 2.6 Odeslání konfigurace do terminálu Konfiguraci docházkového terminálu je po nakonfigurování nutné odeslat z aplikace Asset Client v okně Připojená zařízení. Označte příslušný terminál (ovladač) a proveďte následující: Příkaz ovladače > Obecné příkazy > Odeslání konfigurace. Poznámka: Odesílání konfigurace může být časově náročná operace a může trvat až několik minut. Odesílání konfigurace bude zobrazeno také na obrazovce docházkového terminálu. Obr. 11: Odeslání konfigurace do biometrického terminálu

19 19 KMU-7 docházkový terminál 2.7 Odeslání uživatelů do docházkového terminálu Při prvním spuštění je na závěr nutné odeslat do terminálu uživatele. To se rovněž provádí z aplikace Asset Client v okně Připojená zařízení. Označte příslušný terminál (ovladač) a proveďte následující: Příkaz ovladače > Obecné příkazy > Databáze > Obnova databáze zařízení. Poznámka: Odesílání uživatelů může být časově náročná operace a může trvat až několik minut. Obr. 12: Odeslání uživatelů do biometrického terminálu

20 20 KMU-7 docházkový terminál 3 Provoz Docházková klávesnice KMU-7 má obyčejně za standardního provozu předvolenou některou docházkovou událost, kterou zapíše do databáze k uživateli v případě přiložení karty. Tato událost svítí v bílém poli. Pokud chcete do databáze zapsat jinou docházkovou událost, klikněte na jedno ze šesti polí ve spodní části, ve kterých jsou připraveny jiné docházkové události. Pokud se mají uživateli aplikace Asset Client v průběžných událostech zobrazovat průchody přes docházkový terminál, je potřeba, aby čtečka spínala zámek a uživatel aplikace Client měl základní právo na Ovladač a na Objekt. Uživatelům, kteří mají mít přístup na docházkový terminál, je potřeba nastavit právo pro přístup na docházkový terminál v aplikaci Asset Client. KMU-7.Docx, 20 stránek 4/14 MB
