2 1. Instalace programu LUPA Do CD mechaniky počítače vložte instalační CD. Objeví se tabulka, v níž instalaci spusťte kliknutím na řádek Instalace programu Lupa. Úvodní obrazovku s logem programu je nutno pouze potvrdit tlačítkem Další. Všechny další obrazovky pečlivě čtěte a postupujte podle návodů na nich uvedených. V následující části jsou uvedeny obrázky, jak by měly všechny obrazovky vypadat (tlačítka, která je nutno zmáčknout jsou zvýrazněna). Pozn.: Pokud neodsouhlasíte podmínky licenční smlouvy, nebude možné instalaci provést. 2

3 Zadejte jméno uživatele a název organizace a potvrďte Další Pozn.: Typická instalace je vhodná pro všechny typy pokladen SHARP, chceme-li však připojit některou z pokladen EURO, je nutné zvolit instalaci vlastní a potřebné ovladače vybrat ručně. Instalace programu Lupa je ukončena. 3

4 2. Instalace archivátoru WinRar Archivátor WinRar program Lupa využívá pro zálohování dat. Do CD mechaniky počítače vložte instalační CD. Objeví se tabulka, v níž instalaci spusťte kliknutím na řádek Instalace archivátoru WinRar. Pokud souhlasíte s licenčními podmínkami, následující okna pouze potvrďte. Instalace programu Lupa je ukončena. 4

5 3. Instalace ECR linku pro SHARP UP-600 a UP-700 ECR link pro SHARP UP-600 a UP-700 je program, který zajišťuje komunikaci programu Lupa s těmito pokladnami. Do CD mechaniky počítače vložte instalační CD. Objeví se tabulka, v níž instalaci spusťte kliknutím na řádek Instalace ECR linku pro pokladny SHARP UP-600/700. Následující obrázky popisují postup instalace. Tlačítka, která je nutno použít, jsou zvýrazněna přerušovanou čarou. 5

6 4. Instalace Manažeru registračních pokladen Manažer registračních pokladen je program, který umožňuje komunikaci s programem Lupa pokladnám SHARP XE-201, ER-220, ER-440, ER-440S, ER-450, ER-450S. Jeho instalaci spusťte poklepáním na řádek Instalace Manažeru registračních pokladen z načteného instalačního CD. 6

7 Před spuštěním samotné instalace je třeba zavřít veškeré běžící programy. Instalace manažeru registračních pokladen probíhá podle následujících obrázků, které je třeba potvrdit stiskem tlačítka Next. Next. Pro potřeby programu Lupa vždy volte instalaci typickou (Typical) a opět potvrďte tlačítkem Poslední obrazovku potvrďte stiskem tlačítka Finish a celá instalace je u konce. 7

8 5. Nastavení Virtuálního serveru V nabídce Start, Programy, Manažer reg. pokladen klikněte na řádek Virtuální server zařízení. Tím se program otevře v minimalizované podobě a v pravé části spodní lišty se objeví nová ikona s názvem Virtuální server zařízení (Pokud na ní chvíli ponecháme myš, její název se objeví). Na tuto ikonku dvakrát klikněte a objeví se následující okno. V jeho menu vyberte položku Zařízení, Přidat zařízení, čímž se spustí průvodce přidáním nového zařízení. Následující okna pouze potvrďte stiskem tlačítka Další. V dalším okně je nutné vybrat zařízení, s kterým budete komunikovat, číslo terminálu a komunikační port, přes který bude připojeno k počítači. Poslední okno potvrďte tlačítkem Dokončit. 8

9 Nové zařízení je přidáno a základní informace o něm opět zobrazuje základní okno Virtuálního serveru. V něm se také nastaví všechny další potřebné specifikace. Na vybrané zařízení klikněte pravým tlačítkem a z rozbalené nabídky vyberte řádek Vlastnosti. Aby bylo možné komunikovat z programu Lupa s pokladnou, zaškrtněte v záložce Možnosti nabídku Po startu připojit ke komunikačnímu portu a klikněte na tlačítko Upřesnit. Otevře se okno, v němž vyberte přenosovou rychlost a potvrďte ji tlačítkem OK. Pozn. Přenosová rychlost musí být shodná s nastavením pokladny. V záložce Protokol zaškrtněte možnost Protokolovat. Poznámky k proběhlým komunikacím budou na tomto listě zaznamenávány v bílém okénku. 9

10 V menu základního okna vyberte položku Nástroje a dále Nastavení. V otevřeném okně zaškrtněte obě možnosti (Spouštět automaticky při spuštění Windows a Zobrazovat úvodní obrazovku) a potvrďte tlačítkem OK. V menu základního okna opět vyberte položku Nástroje a dále Zásuvné moduly. Na záznam tohoto okna (Emulace COM rozhraní ASCII - nečinný) klikněte pravým tlačítkem a z nabídky vyberte řádek Vlastnosti. Otevře se další okno, v němž zaškrtněte políčko Spouštět automaticky a klikněte na ikonu Změnit. 10

11 Zde vyberte adresář, přes který je prováděna komunikace. Toto nastavení musí korespondovat s nastavením v programu Lupa. Standardně je komunikace prováděna přes C:\Lupa\VirtualniServer. Po potvrzení tohoto okna tlačítkem OK se vraťte zpět do okna předchozího, v němž už je adresář vyplněn, a také ho potvrďte tlačítkem OK. Záznam v okně Zásuvné moduly je stále nečinný. Klikněte tedy na něho pravým tlačítkem myši a zvolte řádek Spustit. Nyní je vaše nastavení zaktivněno a všechna okna můžete zavřít. Posledním krokem je restartování počítače. 11

12 6. Registrace Virtuálního serveru K tomu, aby program virtuální server řádně fungoval je nutné ho zaregistrovat na internetových stránkách firmy Nepa. Na adrese je v předloženém formuláři nutné vyplnit všechny potřebné údaje (jméno, firmu, adresu, dále některé informace o počítači, model pokladny, její výrobní číslo, kontrolní číslo Manažeru registračních pokladem atd.). Kontrolní číslo Manažeru registračních pokladen lze najít následujícím způsobem: V základním okně Virtuálního serveru (otevřete ho dvojitým poklepáním na ikonku v pravé části spodní lišty) klikněte na položku menu - Nápověda a dále Registrace (viz obrázek). 12

13 Poté se otevře malá tabulka, z níž se kontrolní kód vyčte. Pro snazší provedení ho lze označit do bloku, stiskem tlačítek Ctrl+C okopírovat a stiskem tlačítek Ctrl+V vložit do příslušného políčka formuláře. Máte-li vyplněný celý formulář, odešlete požadavek stiskem tlačítka Odeslat. V brzké době obdržíte s požadovaným licenčním čísle. Opět otevřete základní okno Virtuálního serveru a v menu stisknete položku Nápověda a dále Registrace. Do otevřeného okna vepíšete zaslané licenční číslo a potvrdíte tlačítkem OK. Tím je registrace Virtuálního serveru u konce a je možno s ním dále bez problémů pracovat. 13

14 7. Zapojení konektorů pokladen SHARP pro připojení k programu LUPA Kabel datový čtyři páry Pokladna SHARP konektor CANON 9pin samice PC konektor CANON 9pin samice , , Pokladna SHARP konektor CANON 9pin samice PC konektor CANON 25pin samice , , Naprogramování parametrů pokladen pro komunikaci ER-A220, XE-A Výpis nastavení - klíč MA do polohy PGM a stisk klávesy TL (parametr #30 a #32) 2. Nastavení čísla terminálu - klíč MA v poloze PGM zadat ST 30 x (číslo terminálu) ST TL 3. Nastavení rychlosti - klíč MA v poloze PGM zadat ST 32 x 5 ST TL 5 - pro rychlost pro rychlost Tato nastavení musí být stejná i v nastavení Virtuálního serveru a v číselníku zařízení v programu LUPA a platí pro délku textu 16 znaků a 1 prodejní cenu. Počet PLU pro ER-A220 je v rozsahu max PLU, pro XE-A201 v základním nastavení v rozsahu max PLU (lze rozšířit na rozsah max PLU - nutno nastavit parametr #90 na 0 - str. 40 uživatelského návodu). 14

15 ER-A440, ER-A440S, ER-A450, ER-A450S 1. Výpis nastavení kanálu RS - klíč MA do polohy PGM 2 zadat 2600 x TL 2. Nastavení kanálu RS - klíč MA do polohy PGM 2 zadat x 1 x 8000 ST TL 3. Výpis nastavení rychlosti a čísla terminálu - klíč MA do polohy PGM 2 zadat 6110 x TL 4. Nastavení čísla terminálu a rychlosti - klíč MA do polohy PGM 2 zadat x ( číslo terminálu ) TL zadat x 5 TL 5 - pro rychlost pro rychlost Tato nastavení musí být opět stejná i v nastavení Virtuálního serveru, kde se nastavuje číslo terminálu a rychlost, a v číselníku zařízení v programu LUPA, kde zadáváme rychlost, číslo terminálu i délku textu. V registru PLU (případně EAN u řady S) je délka textu standardně zadána 12 znaků a nahrává se jedna prodejní cena. Pro potřeby programu Lupa přenastavujeme délku textu na 16 znaků (viz odstavec níže uvedený). Počet PLU (případně EAN u řady S) v základním nastavení délky textu 12 znaků je u : ER-A440 a ER-A450 PLU 1000 ( číslování PLU ) ER-A440S a ER-A450S PLU 500 ( číslování PLU ) EAN 5000 Změna nastavení délky textu PLU a EAN v paměti pokladny 1. ER-A440 - servisní klíč do polohy SR zadat 971. x 5 x 800 TL snížení počtu PLU zadat 971. x 7 x 0 TL vynulování PLU 12 znaků zadat 971. x 8 x 800 TL nastavení PLU 16 znaků 2. ER-A450 - servisní klíč do polohy SRV zadat 971. x 7 x 0 TL vynulování PLU 12 znaků zadat 971. x 8 x 1000 TL nastavení PLU 16 znaků 3. ER-A440S, ER-A450S - servisní klíč do polohy SRV zadat 971. x 8 x 4000 TL snížení počtu EAN zadat 971. x 5 x 0 TL vynulování PLU 12 znaků zadat 971. x 6 x 500 TL nastavení PLU 16 znaků zadat 971. x 9 x 0 TL vynulování EAN 12 znaků zadat 971. x 10 x 4000 TL nastavení EAN 16 znaků 15

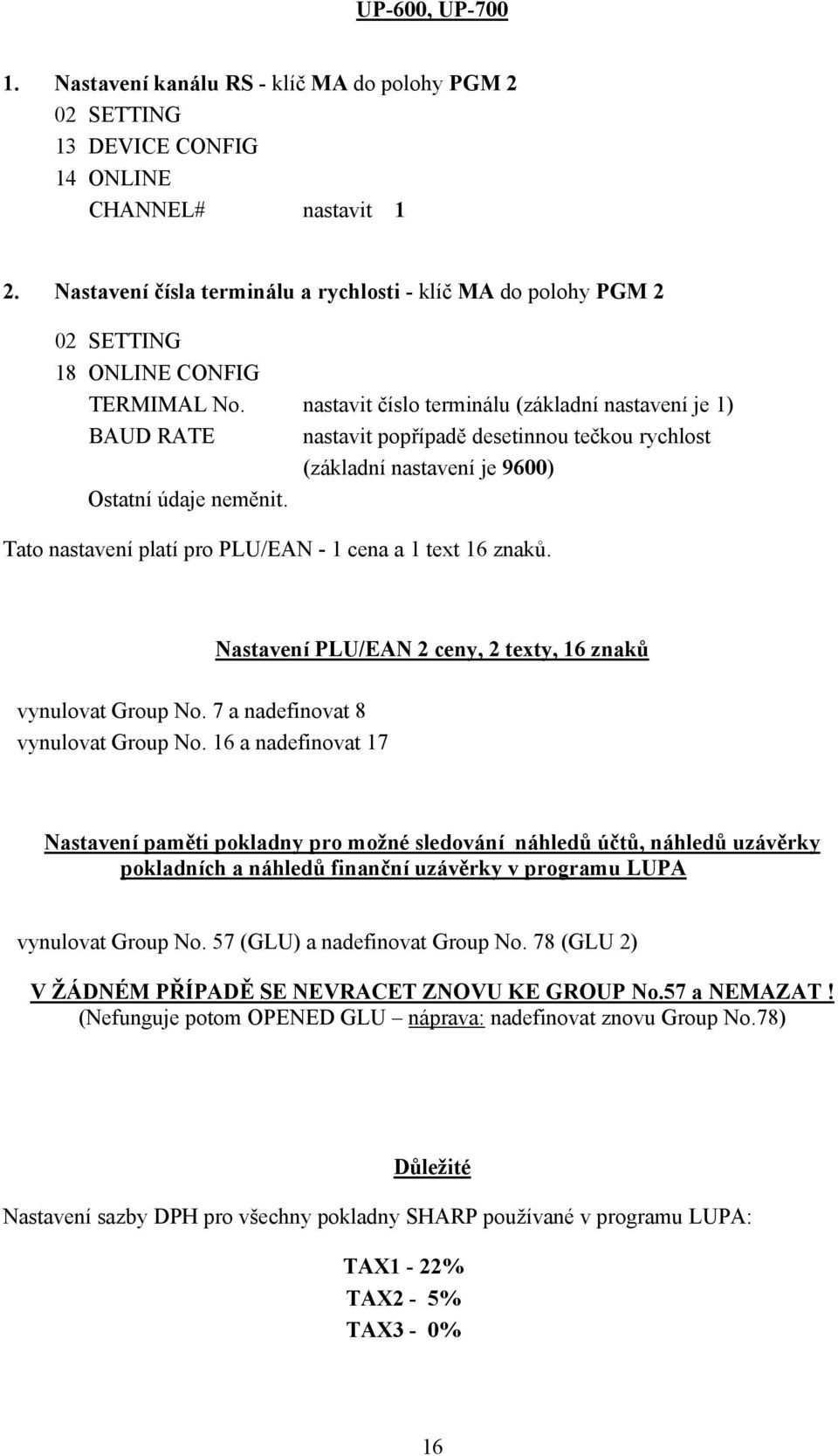

16 UP-600, UP Nastavení kanálu RS - klíč MA do polohy PGM 2 02 SETTING 13 DEVICE CONFIG 14 ONLINE CHANNEL# nastavit 1 2. Nastavení čísla terminálu a rychlosti - klíč MA do polohy PGM 2 02 SETTING 18 ONLINE CONFIG TERMIMAL No. nastavit číslo terminálu (základní nastavení je 1) BAUD RATE nastavit popřípadě desetinnou tečkou rychlost (základní nastavení je 9600) Ostatní údaje neměnit. Tato nastavení platí pro PLU/EAN - 1 cena a 1 text 16 znaků. Nastavení PLU/EAN 2 ceny, 2 texty, 16 znaků vynulovat Group No. 7 a nadefinovat 8 vynulovat Group No. 16 a nadefinovat 17 Nastavení paměti pokladny pro možné sledování náhledů účtů, náhledů uzávěrky pokladních a náhledů finanční uzávěrky v programu LUPA vynulovat Group No. 57 (GLU) a nadefinovat Group No. 78 (GLU 2) V ŽÁDNÉM PŘÍPADĚ SE NEVRACET ZNOVU KE GROUP No.57 a NEMAZAT! (Nefunguje potom OPENED GLU náprava: nadefinovat znovu Group No.78) Důležité Nastavení sazby DPH pro všechny pokladny SHARP používané v programu LUPA: TAX1-22% TAX2-5% TAX3-0% 16
