Návod k obsluze. 1 Micro Habu EFLU4450

Transkript

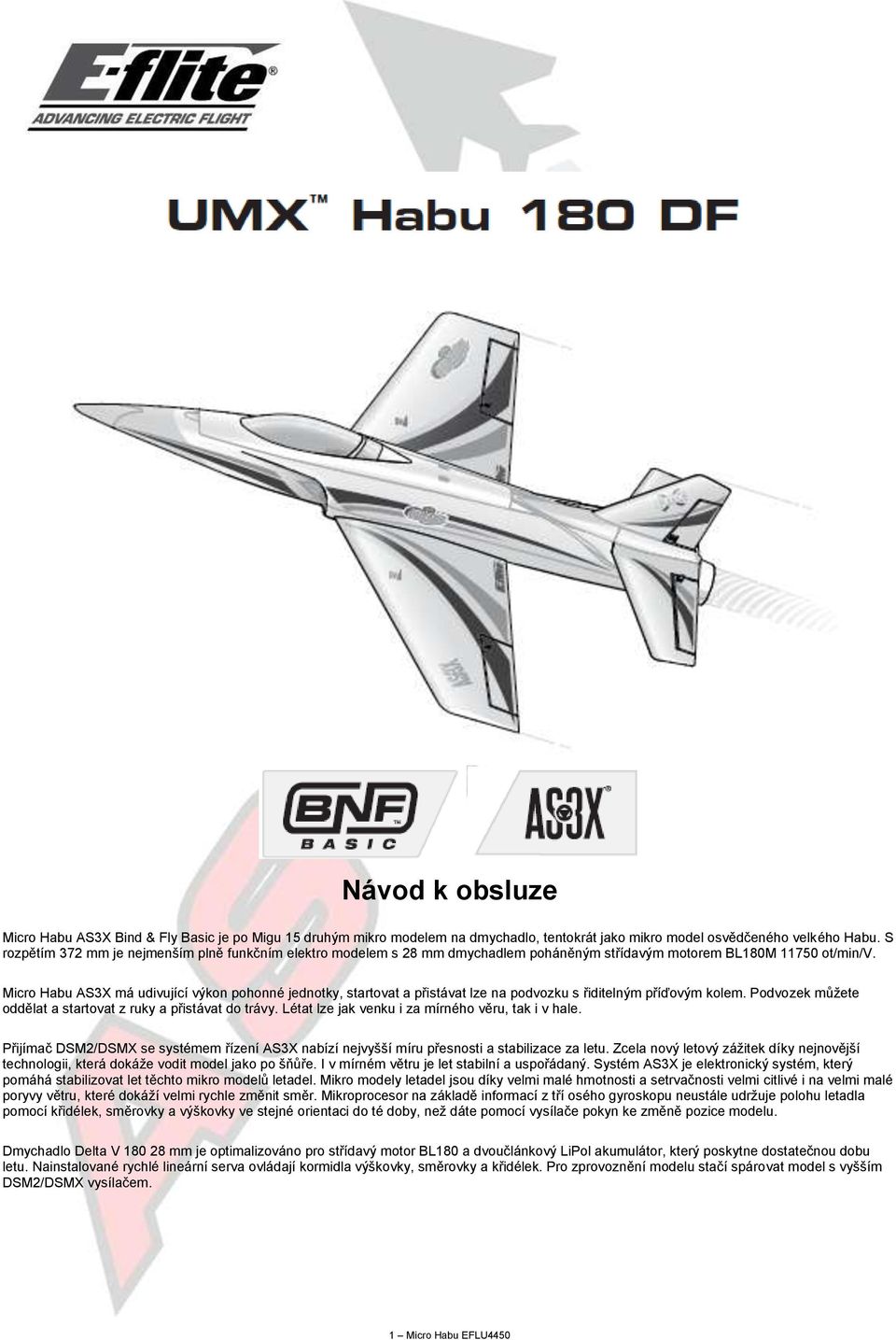

1 Návod k obsluze Micro Habu AS3X Bind & Fly Basic je po Migu 15 druhým mikro modelem na dmychadlo, tentokrát jako mikro model osvědčeného velkého Habu. S rozpětím 372 mm je nejmenším plně funkčním elektro modelem s 28 mm dmychadlem poháněným střídavým motorem BL180M ot/min/v. Micro Habu AS3X má udivující výkon pohonné jednotky, startovat a přistávat lze na podvozku s řiditelným příďovým kolem. Podvozek můžete oddělat a startovat z ruky a přistávat do trávy. Létat lze jak venku i za mírného věru, tak i v hale. Přijímač DSM2/DSMX se systémem řízení AS3X nabízí nejvyšší míru přesnosti a stabilizace za letu. Zcela nový letový zážitek díky nejnovější technologii, která dokáže vodit model jako po šňůře. I v mírném větru je let stabilní a uspořádaný. Systém AS3X je elektronický systém, který pomáhá stabilizovat let těchto mikro modelů letadel. Mikro modely letadel jsou díky velmi malé hmotnosti a setrvačnosti velmi citlivé i na velmi malé poryvy větru, které dokáží velmi rychle změnit směr. Mikroprocesor na základě informací z tří osého gyroskopu neustále udržuje polohu letadla pomocí křidélek, směrovky a výškovky ve stejné orientaci do té doby, než dáte pomocí vysílače pokyn ke změně pozice modelu. Dmychadlo Delta V mm je optimalizováno pro střídavý motor BL180 a dvoučlánkový LiPol akumulátor, který poskytne dostatečnou dobu letu. Nainstalované rychlé lineární serva ovládají kormidla výškovky, směrovky a křidélek. Pro zprovoznění modelu stačí spárovat model s vyšším DSM2/DSMX vysílačem. 1 Micro Habu EFLU4450

2 Vlastnosti AS3X systém pro dokonalé ovládání a přesné řízení Výkonné dmychadlo E-flite 28 mm Delta-V Vysokootáčkový střídavý motor dmychadla BL180M DF ot/min/v Plné čtyřkanálové řízení včetně směrovky a příďového kola Plně funkční sací a výfukové potrubí pro maximální tah Vynikající letové vlastnosti a skvělý design Doporučená LiPol baterie 7.4 V 200 mah Odnímatelný podvozek s kryty podvozkových šachet Technické údaje Rozpětí 372 mm Délka 444mm Letová hmotnost 76 g Plošné zatížení 22 g/dm² Elektro pohon BL180M BL DF Přijímač DSMX Ultra Micro AS3X RX/BL (SPMAS6410NBL) Vysílač Doporučen Spektrum min. 4 kan. DSM2/DSMX Serva (2) A2030L, (2) A2030LO Baterie Doporučená LiPol 7,4 V 200 mah 25C Nabíječ 2S DC LiPol s balancérem Bezpečnostní pokyny - Nelétejte s modelem, pokud nejsou baterie vysílače řádně nabity. - S modelem létejte na volných otevřených prostranstvích mimo vedení el. napětí, mimo stromů a lidí. - Uchovejte malé části, chemikálie a další potenciální zdroje nebezpečí mimo dosah malých dětí. - Zabraňte styku s vlhkostí LiPol baterie Seznámení s vlastnostmi a systém nabíjení Poznámka: Akumulátory LiPol jsou vůči NiMh či NiCd bateriím používaných v RC modelech mnohem nestálejší. Dbejte důsledně pokynů v návodu pro použití LiPol baterií. Dbejte na bezpečnost při nabíjení a provozu. Nesprávné používání může způsobit požár. Provozem, nabíjením nebo jiným používáním přiložené LiPol baterie přebíráte veškerou odpovědnost související s používáním Lithium-Polymerových akumulátorů. V případě dalších dotazů týkajících se bezpečného provozu LiPol akumulátorů kontaktuje Vašeho prodejce, případně dovozce. Nabíjejte LiPol baterii na bezpečném místě v dostatečné vzdálenosti od hořlavých předmětů Nenabíjejte baterii vloženou v RC modelu. Nikdy nenechávejte LiPol baterii při nabíjení bez dozoru. Při nabíjení musíte trvale dohlížet na stav nabíjecího procesu a okamžitě reagovat na potenciální problémy, které mohou nastat. Po ukončení letu nechejte LiPol baterii před dalším nabíjením vychládnout na pokojovou teplotu. NIKDY nepoužívejte pro nabíjení nabíječe pro NiCd nebo NiMH baterie. Nenechávejte provádět nabíjení děti bez dozoru dospělé osoby. Pokud při nabíjení či vybíjení zpozorujete, že se články nafoukly, okamžitě nabíjení, či vybíjení přerušte. Odpojte baterii a umístěte ji na bezpečné otevřené místo v bezpečné vzdálenosti od hořlavých předmětů a sledujte po dobu minimálně 15 minut. Pokračování v nabíjení či vybíjení může vést ke vniku požáru a ke škodám. Baterie, která je nafouklá, nebo zdeformovaná se musí bezpodmínečně vyřadit z provozu a bezpečně zlikvidovat. V případě nehody, či pádu modelu okamžitě baterii odpojte a vyjměte ji ven z modelu. Baterii umístěte na bezpečné otevřené místo v bezpečné vzdálenosti od hořlavých předmětů a sledujte po dobu minimálně 15 minut. Baterii skladujte při běžné pokojové teplotě. Při transportu, nebo při uskladnění by teplota měla být v rozmezí 5-45 C. Neskladujte baterii a model na přímém slunečním záření, či v autě. Skladování modelu v autě při příliš vysoké teplotě může vést případně ke vzniku požáru. Nevybíjejte baterii pod dovolenou minimální hranici (3V/článek). Vybití pod udanou hranici může vést k trvalému poškození LiPol baterie, snížení výkonu, či k trvalému snížení kapacity článku. Pokud máte další dotazy týkající se používání a provozu LiPol baterií obraťte se na Vašeho prodejce, nebo přímo na dovozce. 2 Micro Habu EFLU4450

3 Před letem 1. Dobijte baterii modelu. 2. Vložte baterii do modelu. 3. Spárujte model s vaším vysílačem. 4. Ujistěte se, že táhlou jsou volná a nic jim nebrání v pohybu. 5. Prověřte reakci modelu na pokyny vysílače. 6. Nastavte dvojí výchylky a exponenciály. 7. Nastavte správně těžiště modelu. 8. Zkontrolujte dosah. 9. Najděte vhodné místo pro let. 10. Vyberte den, kdy jsou nejlepší podmínky pro let. Stabilizace AS3X S novým systémem elektronické stabilizace AS3X díky nejnovější technologii, která dokáže vodit model jako po šňůře si budete užívat letové dovednosti. I v menším větru je let stabilní a uspořádaný. Nastavení AS3X systému je velmi snadné a hlavně účinné. Pro bližší seznámení se systémem AS3X můžete shlédnout video na Mikro Habu má nastaven regulátor na vypínací napětí 3V/článek. Pokud napětí baterie klesne pod udané vypínací napětí, sníží se výkon motoru a poté hned zvýší. Poté s modelem ihned přistaňte. Nastavené vypínací napětí ochrání LiPol baterii před přílišným vybitím a trvalým poškozením baterie. Párovací proces Model Micro Habu pracuje v systému 2,4GHz v protokolu DSM2/DSMX. Každý vysílač má přiřazen unikátní ID kód. Abyste mohli začít úspěšně létat, je třeba spárovat přijímač s ID kódem vysílače. ID kód vysílače se uloží do paměti přijímače. Pokud budete nuceni změnit vysílač nebo model, bude třeba provést párovací proces. Viz níže. Poznámka: Pokud používáte vysílač Futaba se Spektrum modulem, je třeba reverzovat kanál plynu. Poznámka: Doporučujeme použití vysílače, který obsahuje funkci dvojích výchylek a exponenciál. 1. Řiďte se pokyny pro párování Vašeho vysílače. 2. Baterii mějte odpojenu od modelu. 3. Vypněte vysílač. 4. Připojte baterii k modelu. LED dioda přijímače se rozbliká. 5. Ujistěte se, že ovladače vysílače jsou v neutrální poloze, ovladač i trim plynu mějte v nejnižší poloze. 6. Dle pokynů k vysílači uveďte vysílač do párovacího módu. 7. Během 5-10 sekund se LED dioda přijímače rozsvítí a tím signalizuje, že došlo ke spárování přijímače s vysílačem. Aktivace řídící jednotky Baterii opatřenou suchým zipem usaďte do modelu. 1. Ovladač plynu a trim plynu mějte v poloze minima. Zapněte vysílač a počkejte 5 sekund. 2. Připojte baterii k el. regulátoru sekund s modelem nehýbejte. Uslyšíte sérii tónů a svítící LED diodu. Pokud nechtěně připojíte baterii a ovladač plynu není v neutrálu, el. regulátor vstoupí do programovacího módu. Ihned odpojte baterii. Systém AS3X nebude aktivován, pokud ovladač plynu i trim plynu nejsou v neutrální poloze. Po aktivaci AS3X může dojít k pohnutí ovládacích ploch, což je normální. Systém AS3X zůstane aktivován až do odpojení baterie. 3 Micro Habu EFLU4450

4 Těžiště Těžiště modelu se nachází 37mm od náběžné hrany křídla. Nastavení středových poloh ovládacích ploch Před prvním letem zkontrolujte nastavení ovládacích ploch na střed. Pokud jsou ovládací plochy vychýleny, upravte mechanicky délku táhel. Pro nejlepší výkon s použitím systému AS3X je třeba nepoužívat nadměrně trim řízení. Upravte raději mechanicky délku táhla a trim na vysílači vraťte do neutrální polohy. 1. Ujistěte se, že ovládací plochy jsou ve středových polohách, pokud jsou ovladače a trimy na vysílači v neutrálních polohách. Sub trimy na vysílači musí být nastaveny na Pokud to bude potřeba, upravte kleštěmi délku táhla. 3. Přitáhnutím U ohybu zkrátíte délku táhla, povolením U táhla prodloužíte délku táhla. Nastavení ovládacích pák Následující obrázky zobrazují polohy pák řízení směrovky, výškovky i křidélek. Dvojí výchylky a exponenciály Dvojí výchylky Exponenciály Velké výchylky Malé výchylky Velké výchylky Malé výchylky Křidélka 100% 70% 10% 0% Výškovka 100% 70% 10% 0% Směrovka 100% 70% 10% 0% Nenastavujte výchylky na vysílači větší než 100%. Pro první lety používejte nastavení na malé výchylky. Na přistání doporučujeme nastavit velké výchylky výškovky. Aktivace a deaktivace funkce Expo pro DX4e a DX5e Před aktivací funkce Expo odpojte baterii od modelu. Pokud je Expo aktivováno, zůstane aktivní pro všechny další lety. DX4e mód 1 a mód 2 1. Přepněte přepínač ACT do dolní polohy (ON) a přepínač dvojích výchylek přepněte do dolní pozice (LO). 2. Stiskněte a držte tlačítko učitel/žák a pohněte a držte oba ovladače do poloh dle obrázku obrázek A pro aktivaci a obrázek B pro deaktivaci a současně zapněte vysílač. 3. Po sérii tónů pusťte tlačítko učitel/žák i ovladače (uslyšíte vzestupné tóny pro aktivaci a sestupné tóny pro deaktivaci) DX5 - mód 1 a mód 2 Aktivace EXPO 1. Držte přepínač trimu křidélek vpravo a současně zapněte vysílač.(c) 2. Po sérii vzestupně jdoucích tónů pusťte trim křidélek tóny potvrzují aktivaci Expo. Deaktivace Expo 1. Držte přepínač trimu křidélek vlevo a současně zapněte vysílač. (D) 2. Po sérii sestupně jdoucích tónů pusťte trim křidélek tóny potvrzují deaktivaci Expo. 4 Micro Habu EFLU4450

5 Odstranění podvozku Pokud si budete přát přistávat na břicho, je odstranění podvozku velmi jednoduché. 1. Zvedněte konec drátu uchycení hlavního podvozku. 2. Opatrně vysuňte podvozek z trupu. 3. Opatrně vyjměte příďový podvozek z trupu. Po skončení letu 1. Odpojte baterii od el. regulátoru. 2. Vypněte vysílač. 3. Vyjměte baterii z modelu. 4. Dobijte baterii modelu. 5. Během nabíjení mějte baterii pod kontrolou. Výběr vhodného místa pro let Pro let vybírejte dostatečně velký prostor nejlépe velkou tělocvičnu. Pokud se rozhodnete létat venku, pak jedině za úplného bezvětří a nelétejte v blízkosti osob, budov, vedení elektrického proudu, silnic, železnic, automobilů, stromů vodních ploch, chodníků nebo objektů, do kterých byste mohli narazit. Jakmile máte za sebou všechny kontrolní procedury včetně kontroly dosahu a vybráno vhodné místo pro let, můžete přejít k prvnímu startu. Pro první lety nechejte nastaveny menší výchylky. Start hodem z ruky Model uchopte za trup pod křídly. S plným plynem hoďte model pod úhlem Jakmile model získá potřebnou výšku, uberte plyn. Start ze země Postavte model na zem proti větru (mírnému). Postupně přidávejte plyn, mírně přitáhněte výškovku a udržujte směr směrovky. Postupně upravte polohu trimu. Jakmile je trim nastaven, můžete se soustředit na let modelu. Přistání Vždy přistávejte proti větru. Přistávejte s nosem modelu směrem mírně nahoru. Udržujte křídla ve stejné úrovni a postupně snižujte plyn, pak přitáhněte výškovka a nechejte model lehce dosednout na kola nebo na břicho modelu, pokud létáte bez podvozku. Tip. Pokud přistáváte na břicho modelu, nedoporučujeme instalaci přídavných zbraní. Během přistání vždy úplně stáhněte plyn, aby nedošlo k nechtěnému nasátí do dmychadla. Hrozí, že dojde k poškození el. regulátoru/přijímače. Habu je dodáván se systémem ochrany el. regulátoru (OCP) Tento systém ochrání el. regulátor proti přehřátí. OCP zastaví motor, jakmile je ovladač plynu v poloze maxima, ale rotor se nemůže otáčet. Systém OCP se aktivuje, jakmile je ovladač plynu nad ½ plynu. Pokud el. regulátor zastaví motor, dejte ovladač plynu do polohy minima a tím dojde k nové aktivaci el. regulátoru. Poznámka: Na poškození vlivem havárie se nevztahuje záruka. Demontáž pohonné jednotky 1. Kabina je k trupu připevněna pomocí oboustranné lepící pásky. Kabinu opatrně sundejte z trupu. 2. Odpojte motor a serva křidélek z přijímače. 3. Na obou stranách trupu prořízněte lepící pásku a samolepku. 4. Model otočte koly vzhůru. 5. Opatrně odstraňte spodní část trupu a kabel A z horní části trupu B. 6. Odstraňte 4 šrouby C a dmychadlo D z horní části trupu. 7. Malý plochý šroubovák vložte do otvoru E a opatrně vytlačte rotor F z motorové hřídele. 8. Odstraňte 4 šrouby H a motor z lože motoru. Při sestavování motoru postupujte v obráceném pořadí. 5 Micro Habu EFLU4450

6 Problémy a jejich řešení Problém Možná příčina Řešení Ovládací plochy modelu nejsou v neutrální poloze, pokud jsou ovladače na vysílači v neutrálu - Ovládací plochy nebyly z výroby vycentrovány. - S modelem bylo pohnuto po připojení baterie Mechanicky upravte neutrální polohu ovládacích ploch. (upravte délku táhel) Odpojte a znovu připojte baterii a s modelem 5 Model nereaguje na ovladač plynu, ale ostatní ovládané funkce jsou v pořádku. Významně se zkrátila doba letu. a před inicializací senzorů - Při inicializaci nebyl ovladač a trim plynu v nejnižší pozici. - Plynový kanál je v reverzu. Poznámka: Vysílače Futaba se Spektrum modulem mívají nastaven plynový kanál v reverzu. - Baterie modelu není dostatečně nabitá. - AA baterie nabíječe nemají dostatečné napětí. - Baterie je příliš vybitá. - Příliš chladné počasí sekund nepohybujte. - Nastavte ovladač a trim plynu do nejnižší polohy. - Přepněte revers plynového kanálu. - Dobijte řádně baterii modelu. - Vyměňte AA baterie v nabíječi a dobijte baterii modelu. - Vyměńte baterii. - Počkejte na příhodnější počasí. LED dioda modelu stále svítí a nereaguje na vysílač. Nelze pohnout ovládacími plochami - Po zapnutí vysílače jste nepočkali 5 sec a hned připojili baterii modelu. - Model spárován s jiným vysílačem - Vysílač byl při inicializaci příliš blízko modelu. - Poškození táhla, páky řízení nebo serva. - Poškozený kabel nebo došlo k rozpojení. - Vybitá baterie modelu - Táhlo řízení přelepeno samolepkou - Odpojte a znovu připojte baterii modelu. - Znovu spárujte model se správným vysílačem. - Před připojením baterie modelu, poodejděte se zapnutým vysílačem dál od modelu. Vyměňte poškozené části - Zkontrolujte zapojení kabelu - Dobijte nebo vyměňte baterii. - Uvolněte táhlo Ovládací prvky reagují v opačném směru - Funkce vysílače přepnuta do reverzu - Proveďte kontrolu ovládacích funkcí a reakce na pokyny vysílače. Motor ztrácí výkon Poškozený motor nebo další části napájení Zkontrolujte popř. vyměňte baterie, vysílač, přijímač, el. regulátor a motor Motor pulsuje, jakmile motor ztrácí výkon Ovládací plochy nejsou v neutrální poloze přesto, že ovladače vysílače jsou v neutrálu. Model létá nepřesně. Vibrace přední části El. regulátor má nastaveno standardně vypínací napětí (LVC) - Ovládací plochy nejsou v výroby vycentrovány. - S modelem bylo pohnuto po připojení baterie. - Trimy jsou příliš vychýleny od neutrálních poloh. - Poškozený rotor nebo motor. - Rotor nevyvážen Vyměňte baterii modelu - Upravte délku táhla pomocí U ohybu. - Odpojte baterii a pak znovu připojte a nechejte 5 sekundovou pauzu. - Trimy nastavte na střed a mechanicky upravte délku táhel. - Vyměňte poškozené součásti. - Vyvažte nebo vyměňte rotor LED dioda přijímače bliká a model nelze spárovat s vysílačem (během párování) LED dioda na přijímači rychle bliká a model nereaguje na povely vysílače (po spárování) Servo se zaseklo. - Vysílač je příliš blízko. - Párovací přepínač nebo tlačítko nebyly podrženy dostatečně dlouho. - Nepočkali jste 5 sekund před připojení baterie modelu. - Model spárován s jinou vybranou pamětí modelu. - Slabé baterie vysílače nebo modelu. - Nastavená hodnota výchylky serva je přes 100%. - Vypněte vysílač, poodejděte s vysílačem dále, odpojte a opět připojte baterii modelu a proveďte nové spárování. - Vypněte vysílač a opakujte párovací proces. Držte párovací tlačítko nebo přepínač dokud nedojde ke spárování. - Odpojte a znovu připojte baterii modelu. - Vyberte správnou paměť modelu a odpojte a znovu připojte baterii modelu. - Dobijte baterie. - Nastavte výchylku serva do 100%, Sub trim na 0 a nastavte mechanicky délku táhla. Náhradní díly Našim cílem je udržet Váš model neustále v letuschopném stavu! Náhradní díly žádejte u Vašeho obchodníka, nebo přímo u nás. Prosím vždy se ptejte nejdříve u Vašeho obchodníka - podpoříte tím jeho prodej. Pokud neuspějete, obraťte se s důvěrou na nás ( EFLU4446 Táhla EFLU4465 Samolepky EFLU4455 Podvozek EFLDF180m Dmychadlo EFLU4458 Trup EFLDF180m1 Rotor EFLU4459 Křídlo EFLM301800DFB Motor EFLU4460 Ocasní plochy SPMAS6410NBL Přijímač AS3X EFLU4463 Kabina SPMSA2030L Servo 6 Micro Habu EFLU4450

7 Prohlášení o shodě: Firma Horizon Hobby, Inc., 4105 Fieldstone Road, Champaign, Illinois 61822, USA tímto prohlašuje, že model Micro Habu BNF je ve shodě se základními požadavky a s dalšími příslušnými ustanoveními Nařízení vlády. Na díly opotřebené provozem, jako např. motory, baterie apod. není možné uplatnit záruku. Dle 619 odst.2 občanského zákoníku, ve kterém se výslovně uvádí, že záruka se nevztahuje na opotřebení způsobené obvyklým užíváním věci. Nelze zaměňovat pojem záruky s běžným opotřebením. Důležité upozornění 1. Vždy zapínejte nejdříve vysílač a až poté připojte baterii modelu. 2. Po skončení provozu vždy nejdříve odpojte baterii od modelu a až poté vypněte vysílač. 3. Po ukončení letu nechejte 15 minut vychladnout baterie před dalším nabíjením a nechejte 15 minut vychládnout motor před dalším letem. 4. Krátké pauzy mezi jednotlivými lety mohou vést ke škodám na motorech a řídící jednotce z důvodu přílišného přehřátí. Na takováto poškození se nevztahuje záruka! Záruční a pozáruční servis provádí firma ASTRA, spol. s r.o. - Uvedený symbol na výrobku nebo v průvodní dokumentaci znamená, že se jedná o elektrozařízení a označuje, že toto zařízení nesmí být po upotřebení likvidováno společně s komunálním odpadem. Za účelem správné likvidace výrobku odevzdejte jakékoli upotřebené elektrozařízení na určených sběrných místech, kde budou přijata zdarma. Správnou likvidací tohoto produktu pomůžete zachovat přírodní zdroje, zároveň tak napomáháte prevenci potenciálních negativních dopadů na životní prostředí a lidské zdraví, které může být důsledkem nesprávné likvidace odpadů. Prohlášení o shodě 7 Micro Habu EFLU4450

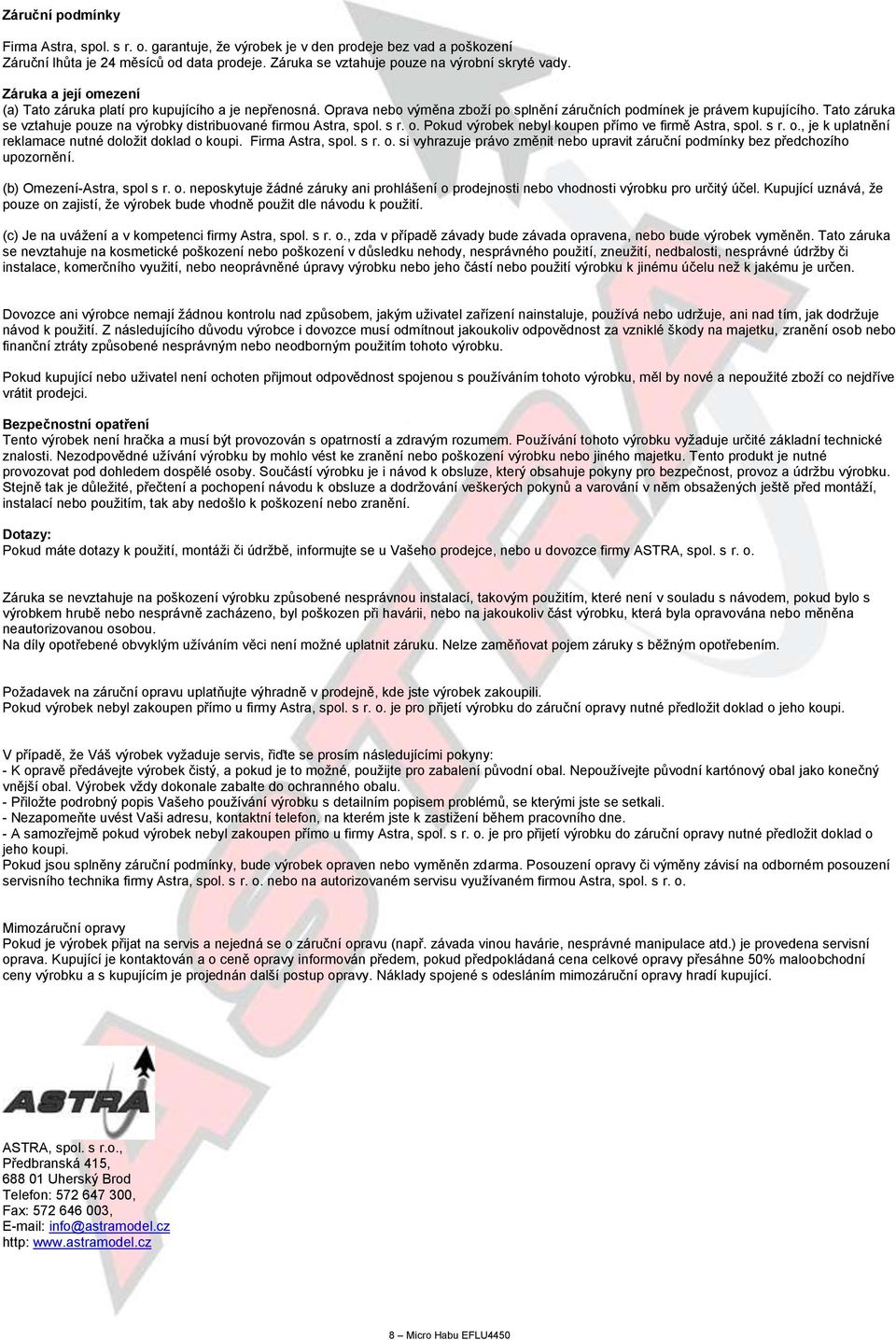

8 Záruční podmínky Firma Astra, spol. s r. o. garantuje, že výrobek je v den prodeje bez vad a poškození Záruční lhůta je 24 měsíců od data prodeje. Záruka se vztahuje pouze na výrobní skryté vady. Záruka a její omezení (a) Tato záruka platí pro kupujícího a je nepřenosná. Oprava nebo výměna zboží po splnění záručních podmínek je právem kupujícího. Tato záruka se vztahuje pouze na výrobky distribuované firmou Astra, spol. s r. o. Pokud výrobek nebyl koupen přímo ve firmě Astra, spol. s r. o., je k uplatnění reklamace nutné doložit doklad o koupi. Firma Astra, spol. s r. o. si vyhrazuje právo změnit nebo upravit záruční podmínky bez předchozího upozornění. (b) Omezení-Astra, spol s r. o. neposkytuje žádné záruky ani prohlášení o prodejnosti nebo vhodnosti výrobku pro určitý účel. Kupující uznává, že pouze on zajistí, že výrobek bude vhodně použit dle návodu k použití. (c) Je na uvážení a v kompetenci firmy Astra, spol. s r. o., zda v případě závady bude závada opravena, nebo bude výrobek vyměněn. Tato záruka se nevztahuje na kosmetické poškození nebo poškození v důsledku nehody, nesprávného použití, zneužití, nedbalosti, nesprávné údržby či instalace, komerčního využití, nebo neoprávněné úpravy výrobku nebo jeho částí nebo použití výrobku k jinému účelu než k jakému je určen. Dovozce ani výrobce nemají žádnou kontrolu nad způsobem, jakým uživatel zařízení nainstaluje, používá nebo udržuje, ani nad tím, jak dodržuje návod k použití. Z následujícího důvodu výrobce i dovozce musí odmítnout jakoukoliv odpovědnost za vzniklé škody na majetku, zranění osob nebo finanční ztráty způsobené nesprávným nebo neodborným použitím tohoto výrobku. Pokud kupující nebo uživatel není ochoten přijmout odpovědnost spojenou s používáním tohoto výrobku, měl by nové a nepoužité zboží co nejdříve vrátit prodejci. Bezpečnostní opatření Tento výrobek není hračka a musí být provozován s opatrností a zdravým rozumem. Používání tohoto výrobku vyžaduje určité základní technické znalosti. Nezodpovědné užívání výrobku by mohlo vést ke zranění nebo poškození výrobku nebo jiného majetku. Tento produkt je nutné provozovat pod dohledem dospělé osoby. Součástí výrobku je i návod k obsluze, který obsahuje pokyny pro bezpečnost, provoz a údržbu výrobku. Stejně tak je důležité, přečtení a pochopení návodu k obsluze a dodržování veškerých pokynů a varování v něm obsažených ještě před montáží, instalací nebo použitím, tak aby nedošlo k poškození nebo zranění. Dotazy: Pokud máte dotazy k použití, montáži či údržbě, informujte se u Vašeho prodejce, nebo u dovozce firmy ASTRA, spol. s r. o. Záruka se nevztahuje na poškození výrobku způsobené nesprávnou instalací, takovým použitím, které není v souladu s návodem, pokud bylo s výrobkem hrubě nebo nesprávně zacházeno, byl poškozen při havárii, nebo na jakoukoliv část výrobku, která byla opravována nebo měněna neautorizovanou osobou. Na díly opotřebené obvyklým užíváním věci není možné uplatnit záruku. Nelze zaměňovat pojem záruky s běžným opotřebením. Požadavek na záruční opravu uplatňujte výhradně v prodejně, kde jste výrobek zakoupili. Pokud výrobek nebyl zakoupen přímo u firmy Astra, spol. s r. o. je pro přijetí výrobku do záruční opravy nutné předložit doklad o jeho koupi. V případě, že Váš výrobek vyžaduje servis, řiďte se prosím následujícími pokyny: - K opravě předávejte výrobek čistý, a pokud je to možné, použijte pro zabalení původní obal. Nepoužívejte původní kartónový obal jako konečný vnější obal. Výrobek vždy dokonale zabalte do ochranného obalu. - Přiložte podrobný popis Vašeho používání výrobku s detailním popisem problémů, se kterými jste se setkali. - Nezapomeňte uvést Vaši adresu, kontaktní telefon, na kterém jste k zastižení během pracovního dne. - A samozřejmě pokud výrobek nebyl zakoupen přímo u firmy Astra, spol. s r. o. je pro přijetí výrobku do záruční opravy nutné předložit doklad o jeho koupi. Pokud jsou splněny záruční podmínky, bude výrobek opraven nebo vyměněn zdarma. Posouzení opravy či výměny závisí na odborném posouzení servisního technika firmy Astra, spol. s r. o. nebo na autorizovaném servisu využívaném firmou Astra, spol. s r. o. Mimozáruční opravy Pokud je výrobek přijat na servis a nejedná se o záruční opravu (např. závada vinou havárie, nesprávné manipulace atd.) je provedena servisní oprava. Kupující je kontaktován a o ceně opravy informován předem, pokud předpokládaná cena celkové opravy přesáhne 50% maloobchodní ceny výrobku a s kupujícím je projednán další postup opravy. Náklady spojené s odesláním mimozáruční opravy hradí kupující. ASTRA, spol. s r.o., Předbranská 415, Uherský Brod Telefon: , Fax: , info@astramodel.cz http: 8 Micro Habu EFLU4450
