RC vrtulník Space Phoenix RtF. Obj. č.: Rozsah dodávky. Nástroj pro výměnu zadního rotoru. Napájení dálkového ovládání: Napájení

Transkript

1 Rozsah dodávky RC vrtulník Space Phoenix RtF Obj. č.: Helikoptéra Dálkové ovládání Nástroj pro výměnu zadního rotoru Náhradní zadní list rotoru Nálepky Napájení dálkového ovládání: Napájení Jmenovité hodnoty Doporučeno: : : DC 9 V; 2 W : 6x baterie AA 1,5 V (nejsou součástí dodávky) Napájení Jmenovité hodnoty Doporučeno: Kapacita: : : DC 3,7 V; 8 W : 1 x 3,7 V Li-Pol akumulátor (součástí dodávky) : 200 mah Napájení modelu: Vážený zákazníku, děkujeme Vám za Vaši důvěru a za nákup RC vrtulníku Space Phoenix. Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod. Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst!

2 Popis Vrtulník Vkládání baterií a nabíjení akupacku Vložení baterií do dálkového ovládání. (Je potřeba zajistit, aby byl spínač ON/OFF v poloze OFF.) 1. Otevřete bateriové pouzdro vyšroubováním šroubků a vyjmutím krytu. 2. Do bateriového pouzdra vložte 6 baterií typu AA ve správném rozložení. Dálkové ovládání 3. Vraťte kryt zpět na své místo a zašroubujte bateriové pouzdro. Upozornění: Pokud začne blikat indikace zapnutí na dálkovém ovládání, vložte nové baterie. Nabíjení akupacku 1. Odtáhněte kryt na dálkovém ovládání a vyjměte nabíjecí konektor. 2. Vypněte helikoptéru. Propojte nabíjecí konektor s nabíjecí zdířkou na helikoptéře.

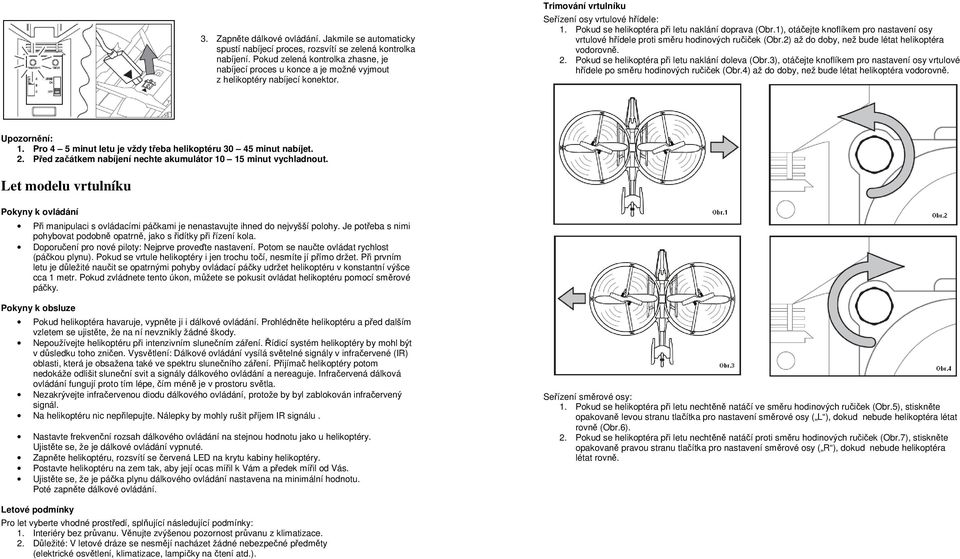

3 3. Zapněte dálkové ovládání. Jakmile se automaticky spustí nabíjecí proces, rozsvítí se zelená kontrolka nabíjení. Pokud zelená kontrolka zhasne, je nabíjecí proces u konce a je možné vyjmout z helikoptéry nabíjecí konektor. Trimování vrtulníku Seřízení osy vrtulové hřídele: 1. Pokud se helikoptéra při letu naklání doprava (Obr.1), otáčejte knoflíkem pro nastavení osy vrtulové hřídele proti směru hodinových ručiček (Obr.2) až do doby, než bude létat helikoptéra vodorovně. 2. Pokud se helikoptéra při letu naklání doleva (Obr.3), otáčejte knoflíkem pro nastavení osy vrtulové hřídele po směru hodinových ručiček (Obr.4) až do doby, než bude létat helikoptéra vodorovně. Upozornění: 1. Pro 4 5 minut letu je vždy třeba helikoptéru minut nabíjet. 2. Před začátkem nabíjení nechte akumulátor minut vychladnout. Let modelu vrtulníku Pokyny k ovládání Při manipulaci s ovládacími páčkami je nenastavujte ihned do nejvyšší polohy. Je potřeba s nimi pohybovat podobně opatrně, jako s řidítky při řízení kola. Doporučení pro nové piloty: Nejprve proveďte nastavení. Potom se naučte ovládat rychlost (páčkou plynu). Pokud se vrtule helikoptéry i jen trochu točí, nesmíte jí přímo držet. Při prvním letu je důležité naučit se opatrnými pohyby ovládací páčky udržet helikoptéru v konstantní výšce cca 1 metr. Pokud zvládnete tento úkon, můžete se pokusit ovládat helikoptéru pomocí směrové páčky. Pokyny k obsluze Pokud helikoptéra havaruje, vypněte ji i dálkové ovládání. Prohlédněte helikoptéru a před dalším vzletem se ujistěte, že na ní nevznikly žádné škody. Nepoužívejte helikoptéru při intenzivním slunečním záření. Řídicí systém helikoptéry by mohl být v důsledku toho zničen. Vysvětlení: Dálkové ovládání vysílá světelné signály v infračervené (IR) oblasti, která je obsažena také ve spektru slunečního záření. Přijímač helikoptéry potom nedokáže odlišit sluneční svit a signály dálkového ovládání a nereaguje. Infračervená dálková ovládání fungují proto tím lépe, čím méně je v prostoru světla. Nezakrývejte infračervenou diodu dálkového ovládání, protože by byl zablokován infračervený signál. Na helikoptéru nic nepřilepujte. Nálepky by mohly rušit příjem IR signálu. Nastavte frekvenční rozsah dálkového ovládání na stejnou hodnotu jako u helikoptéry. Ujistěte se, že je dálkové ovládání vypnuté. Zapněte helikoptéru, rozsvítí se červená LED na krytu kabiny helikoptéry. Postavte helikoptéru na zem tak, aby její ocas mířil k Vám a předek mířil od Vás. Ujistěte se, že je páčka plynu dálkového ovládání nastavena na minimální hodnotu. Poté zapněte dálkové ovládání. Seřízení směrové osy: 1. Pokud se helikoptéra při letu nechtěně natáčí ve směru hodinových ručiček (Obr.5), stiskněte opakovaně levou stranu tlačítka pro nastavení směrové osy ( L ), dokud nebude helikoptéra létat rovně (Obr.6). 2. Pokud se helikoptéra při letu nechtěně natáčí proti směru hodinových ručiček (Obr.7), stiskněte opakovaně pravou stranu tlačítka pro nastavení směrové osy ( R ), dokud nebude helikoptéra létat rovně. Letové podmínky Pro let vyberte vhodné prostředí, splňující následující podmínky: 1. Interiéry bez průvanu. Věnujte zvýšenou pozornost průvanu z klimatizace. 2. Důležité: V letové dráze se nesmějí nacházet žádné nebezpečné předměty (elektrické osvětlení, klimatizace, lampičky na čtení atd.).

4 Natáčení vrtulníku Udržujte vrtulník v letu. Pro pohyb vrtulníku proti směru hodinových ručiček posuňte směrovou páčku doleva. Pro pohyb vrtulníku ve směru hodinových ručiček posuňte směrovou páčku doprava. Vzlet (po trimování): Postavte vrtulník plochu. Nerovná plocha komplikuje vzlet. Pomalu přidávejte plyn. Neprohlížejte si dálkové ovládání, sledujte především model Jakmile vrtulník, nechte páčku plynu pomalu se vrátit do své výchozí pozice. Možná helikoptéra klesne zpět na zem, ale to je stále lepší, než kdyby se rozlétla proti zdi. Pokud helikoptéra klesá, můžete opatrně přidat více plynu. Pokud helikoptéra stoupá, velmi opatrně uberte plyn. Pro natočení helikoptéry opatrně a pomalu pohybujte směrovou páčkou. Většina začátečníků pohybuje směrovou páčkou příliš rychle. Let vpřed Udržujte helikoptéru v konstantní výšce. Pro let vpřed posuňte řídicí páčku dopředu. Řízení letu Let vzhůru a dolů Pokud létá vrtulník stabilně, můžete pro vzlétnutí výše pomalu posunout vpřed ovládací páčku plynu. Pro snížení výšky posuňte pomalu páčku plynu zpět. Aby létala helikoptéra stabilně, je potřeba měnit pozici páčky pozvolna.

5 Řešení problémů a odstraňování závad Problém Příčina Řešení Helikoptéra nereaguje Helikoptéra a/nebo dálkové ovládání jsou vypnuty ( OFF ). Slabé akumulátory helikoptéry. Dálkové ovládání je nastaveno na špatný frekvenční rozsah. Nastavte spínač zap/vyp do polohy ON (zap). Nabijte akumulátor helikoptéry. Nastavte správný frekvenční rozsah. Náhlé zastavení a pokles při letu Slabé akumulátory helikoptéry. Nabijte akumulátor. Ztráta kontroly Jiný infračervený vysílač využívá stejný frekvenční rozsah. Silné působení slunečních paprsků. List zadního rotoru je pokřivený. Manipulace s bateriemi a akumulátory Vypněte jiný vysílač nebo pro létání zvolte jiné místo. Najděte prostředí bez přímého slunečního záření. Vyměňte zadní rotor za přibalený náhradní zadní rotor. Nenechávejte baterie (akumulátory) volně ležet. Hrozí nebezpečí, že by je mohly spolknout děti nebo domácí zvířata! V případě spolknutí baterií vyhledejte okamžitě lékaře! Baterie (akumulátory) nepatří do rukou malých dětí! Vyteklé nebo jinak poškozené baterie mohou způsobit poleptání pokožky. V takovémto případě použijte vhodné ochranné rukavice! Dejte pozor nato, že baterie nesmějí být zkratovány, odhazovány do ohně nebo nabíjeny! V takovýchto případech hrozí nebezpečí exploze! Nabíjet můžete pouze akumulátory. Bezpečnostní předpisy, údržba a čištění Z bezpečnostních důvodů a z důvodů registrace (CE) neprovádějte žádné zásahy do modelu. Případné opravy svěřte odbornému servisu. Nevystavujte tento výrobek přílišné vlhkosti, nenamáčejte jej do vody, nevystavujte jej vibracím, otřesům a přímému slunečnímu záření. Tento výrobek a jeho příslušenství nejsou žádné dětské hračky a nepatří k do rukou malých dětí! Nenechávejte volně ležet obalový materiál. Fólie z umělých hmot představují veliké nebezpečí pro děti, neboť by je mohly děti spolknout. Model vrtulníku nevyžaduje žádnou údržbu. K čištění pouzdra používejte pouze měkký, mírně vodou navlhčený hadřík. Nepoužívejte žádné prostředky na drhnutí nebo chemická rozpouštědla (ředidla barev a laků), neboť by tyto prostředky mohly poškodit displej a pouzdro modelu. Záruka Pokud si nebudete vědět rady, jak tento výrobek používat a v návodu nenajdete potřebné informace, spojte se s naší technickou poradnou nebo požádejte o radu kvalifikovaného odborníka. Na RC vrtulník Space Phoenix RtF poskytujeme záruku 24 měsíců. Záruka se nevztahuje na škody, které vyplývají z neodborného zacházení, nehody, opotřebení, nedodržení návodu k obsluze nebo změn na výrobku, provedených třetí osobou. Vybité baterie (již nepoužitelné akumulátory) jsou zvláštním odpadem a nepatří do domovního odpadu a musí být s nimi zacházeno tak, aby nedocházelo k poškození životního prostředí! K těmto účelům (k jejich likvidaci) slouží speciální sběrné nádoby v prodejnách s elektrospotřebiči nebo ve sběrných surovinách! Šetřete životní prostředí! Recyklace Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů. Likviduje odpad na konci doby životnosti výrobku přiměřeně podle platných zákonných ustanovení. Šetřete životní prostředí! Přispějte k jeho ochraně! Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o. Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny! Copyright Conrad Electronic Česká republika, s. r. o. HOL/8/2011
