IDENTIFIKACE ÚNAVOVÉHO POŠKOZENÍ MATERIÁLŮ VYROBENÝCH TECHNOLOGIÍ SELECTIVE LASER MELTING POMOCÍ NEDESTRUKTIVNÍCH METOD ZKOUŠENÍ
|
|
- Božena Štěpánková
- před 6 lety
- Počet zobrazení:
Transkript
1 IDENTIFIKACE ÚNAVOVÉHO POŠKOZENÍ MATERIÁLŮ VYROBENÝCH TECHNOLOGIÍ SELECTIVE LASER MELTING POMOCÍ NEDESTRUKTIVNÍCH METOD ZKOUŠENÍ POJEDNÁNÍ KE STÁTNÍ DOKTORSKÉ ZKOUŠCE Ing. Vendula Skřivánková ÚSTAV KONSTRUOVÁNÍ Fakulta strojního inženýrství VUT v Brně Brno,
2 OBSAH Úvod a vymezení řešené problematiky Přehled současného stavu poznání Hodnocení kvality SLM materiálů Únava SLM materiálů Únava materiálů a akustická emise Zhodnocení poznatků získaných na základě rešerše dostupných publikací Vymezení cíle dizertační práce Návrh postupu řešení dizertační práce Zkušební zařízení a metody Současný stav řešení dizertační práce Seznam publikovaných prací Závěr STÁTNÍ DOKTORSKÁ ZKOUŠKA 2018 Vendula Skřivánková 2/33
3 ÚVOD A VYMEZENÍ ŘEŠENÉ PROBLEMATIKY SELECTIVE LASER MELTING (SLM) ÚNAVA MATERIÁLU AKUSTICKÁ EMISE (AE) Díl vyrobený technologií SLM ( c1_big/) Poškozený motor letounu Boeing 737 (idnes.cz, 2018) Charakteristiky nespojitého signálu AE (1-doba náběhu, 2-maximální amplituda,3-práh detekce, 4-čas, 5- trvání signálu, 6-počet překmitů, 7- napětí, 8-první překročení prahu) (ČSN EN ) STÁTNÍ DOKTORSKÁ ZKOUŠKA 2018 Vendula Skřivánková 3/33
4 ÚVOD A VYMEZENÍ ŘEŠENÉ PROBLEMATIKY TECHNOLOGIE SELECTIVE LASER MELTING (SLM) Additive manufacturing patří mezi nejrychleji se rozvíjejících výrobní technologie posledních let. SLM umožňuje výrobu kovových dílů. Využívá se především pro výrobu speciálních dílů, prototypů a pro výzkum. Rozvoj technologie pro reálné využití ve strojírenství. Spolupráce s Odborem reverzního inženýrství a aditivních technologií, který disponuje zařízením SLM 280 HL výrobce SLM Solution GmbH. Díl vyrobený technologií SLM ( c1_big/) STÁTNÍ DOKTORSKÁ ZKOUŠKA 2018 Vendula Skřivánková 4/33
5 ÚVOD A VYMEZENÍ ŘEŠENÉ PROBLEMATIKY ÚNAVA MATERIÁLU Cyklické zatěžování je u reálných součástí nejčastější. U různých typů materiálu se mechanismy poškozování mohou odlišovat. Existují pouze omezené možnosti, jak lze proces únavového poškození sledovat. Většinou celý děj odhadujeme až na základě pozorování poškozené součásti. Poškozený motor letounu Boeing 737 (idnes.cz, 2018) STÁTNÍ DOKTORSKÁ ZKOUŠKA 2018 Vendula Skřivánková 5/33
6 ÚVOD A VYMEZENÍ ŘEŠENÉ PROBLEMATIKY METODA AKUSTICKÁ EMISE (AE) Jedna ze standartních metod nedestruktivního testování. Snímání elastického vlnění, které vzniká v důsledku dynamických procesů objevujících se v materiálu při jeho zatěžování. Umožňuje sledovat proces poškozování on-line. Použití: Provozní kontroly konstrukcí a zařízení především kontrola tlakových nádob a potrubí, aktivita defektů za provozu nosných konstrukcí, Monitorování technologických procesů sváření, chladnutí odlitků, monitorování obrábění, Výzkum a vývoj především mechanické zkoušky Charakteristiky nespojitého signálu AE (1-doba náběhu, 2-maximální amplituda,3-práh detekce, 4-čas, 5-trvání signálu, 6-počet překmitů, 7- napětí, 8-první překročení prahu) (ČSN EN ) STÁTNÍ DOKTORSKÁ ZKOUŠKA 2018 Vendula Skřivánková 6/33

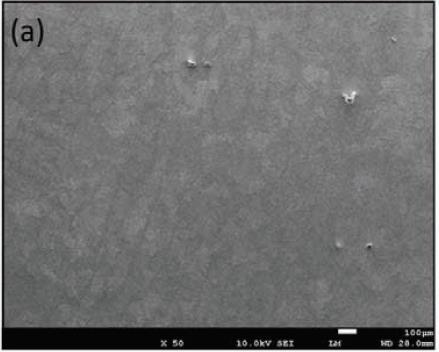

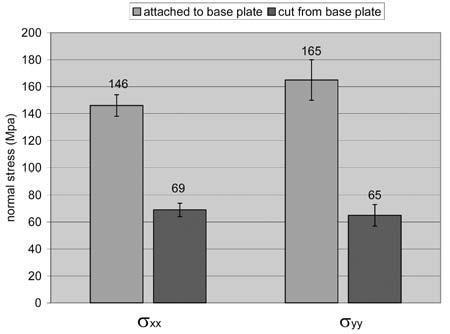

7 PŘEHLED SOUČASNÉHO STAVU POZNÁNÍ - SLM HODNOCENÍ KVALITY SLM MATERIÁLŮ [1] MERCELIS, Peter a Jean Pierre KRUTH. Residual stresses in selective laser sintering and selective laser melting. Rapid Prototyping J Zbytková napětí v materiálu. Největší zbytkové napětí je na povrchu materiálu ve směru kolmém na směr skenování. Zbytkové napětí se sníží odebráním vzorku od základní desky, popř. jejím předehřátím či tepelným zpracováním vyrobeného materiálu. Vliv odstranění základní desky na celková zbytková napětí STÁTNÍ DOKTORSKÁ ZKOUŠKA 2018 Vendula Skřivánková 7/33

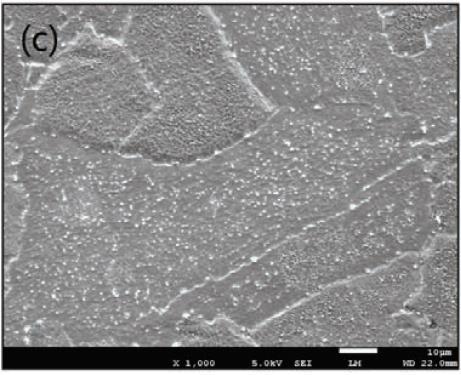

8 PŘEHLED SOUČASNÉHO STAVU POZNÁNÍ - SLM HODNOCENÍ KVALITY SLM MATERIÁLŮ [2] SONG, Bo, Shujuan DONG, Sihao DENG, Hanlin LIAO a Christian CODDET. Microstructure and tensile properties of iron parts fabricated by selective laser melting. Optics Výroba železa (0,02 hm%c). Optimální parametry dle relativní hustoty. Pevnost v tahu 412 MPa a mez kluzu 305 MPa. Rozdělení výrobních parametrů SLM do zón STÁTNÍ DOKTORSKÁ ZKOUŠKA 2018 Vendula Skřivánková 8/33
9 PŘEHLED SOUČASNÉHO STAVU POZNÁNÍ - SLM HODNOCENÍ KVALITY SLM MATERIÁLŮ [3] ZHANG, Dan Qing, Zhong Hong LIU, Shuai LI, Muhd MUZZAMMIL, C. H. WONG a Chee Kai CHUA. Selective Laser Melting: On the Study of Microstructure of K220. In: Proceedings of the Pro-AM Slitina mědi K220 (Cu, 2,4% Ni, 0,7% Si). Vliv procesních parametrů a tepelného zpracování. Mikrotvrdost materiálu byla 81,56±3,6 HV, resp. 187,9±5,2 HV po 25 hodinovém stárnutí. a) b) Srovnání mikrostruktury před (a) a po (b) tepelném zpracování (stárnutí 25 hodin) STÁTNÍ DOKTORSKÁ ZKOUŠKA 2018 Vendula Skřivánková 9/33

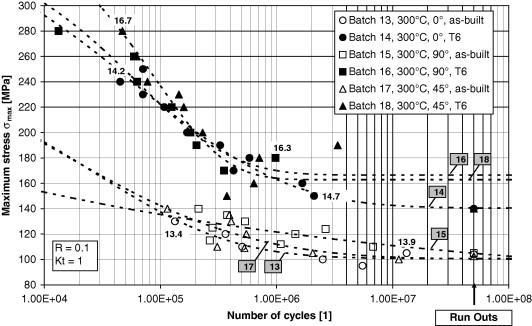

10 PŘEHLED SOUČASNÉHO STAVU POZNÁNÍ - SLM ÚNAVA SLM MATERIÁLŮ [4] RAFI, H. Khalid, Thomas L. STARR a Brent E. STUCKER. A comparison of the tensile, fatigue, and fracture behavior of Ti 6Al 4V and 15-5 PH stainless steel parts made by selective laser melting. Int. J. of Advanced Manufacturing Technology, Slitina Ti-6Al-4V a ocel 15-5 PH po tepelném zpracování. Vysokocyklová únava tah-tlak. Vliv orientace vzorku ke směru tisku. S-N křivky slitiny Ti-6Al-4V (modrá: SLM, červená: standardní mat.) S-N křivky oceli 15-5 PH (modrá: standardní mat., červená: SLM) STÁTNÍ DOKTORSKÁ ZKOUŠKA 2018 Vendula Skřivánková 10/33
11 PŘEHLED SOUČASNÉHO STAVU POZNÁNÍ - SLM ÚNAVA SLM MATERIÁLŮ [5] LIU, Qianchu, Joe ELAMBASSERIL, Shoujin SUN, Martin LEARY, Milan BRANDT a Peter Khan SHARP. The Effect of Manufacturing Defects on The Fatigue Behaviour of Ti-6Al-4V Specimens Fabricated Using Selective Laser Melting. In:11th IFC. Melbourne, Slitina Ti-6Al-4V. Vliv vnitřních defektů (diskontinuit) typu Lack of Fusion (LOF) na únavu materiálu, tepelného zpracování a orientace tisku. Fotografie ze SEM typy vad: a) Typ I, b) Typ II, c) Typ III STÁTNÍ DOKTORSKÁ ZKOUŠKA 2018 Vendula Skřivánková 11/33

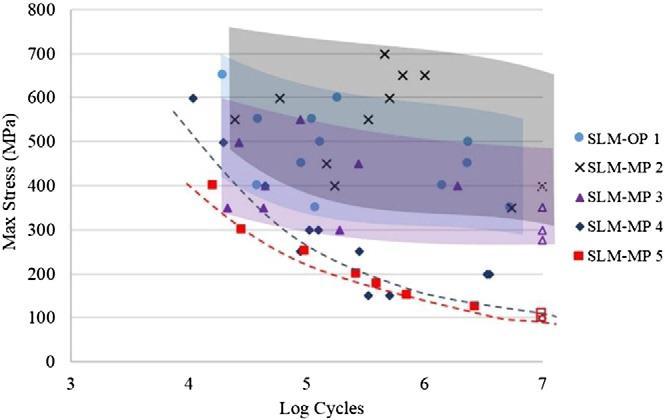

12 PŘEHLED SOUČASNÉHO STAVU POZNÁNÍ - SLM ÚNAVA SLM MATERIÁLŮ [6] GONG, Haijun, Khalid RAFI, Hengfeng GU, G.D. JANAKI RAM, Thomas STARR a Brent STUCKER. Influence of defects on mechanical properties of Ti 6Al 4V components produced by selective laser melting and electron beam melting. Materials and Design, Vliv výrobních parametrů na výskyt výrobních defektů na mechanické vlastnosti slitiny Ti-6Al-4V. Vysokocyklová únava tah-tlak. Značný rozptyl únavové životnosti. S-N křivky SLM vzorků Ti-6Al-4V STÁTNÍ DOKTORSKÁ ZKOUŠKA 2018 Vendula Skřivánková 12/33
13 PŘEHLED SOUČASNÉHO STAVU POZNÁNÍ - SLM ÚNAVA SLM MATERIÁLŮ [7] BRANDL, Erhard, Ulrike HECKENBERGER, Vitus HOLZINGER a Damien BUCHBINDER. Additive manufactured AlSi10Mg samples using Selective Laser Melting (SLM): Microstructure, high cycle fatigue, and fracture behavior. Material and Design, Slitina AlSi10Mg. Vliv předehřátí základní desky, postavení vzorku k základní desce, a tepelného zpracování. Vysokocylová únava tah-tlak. Největší vliv má tepelné zpracování. S-N křivky SLM vzorků AlSi10Mg STÁTNÍ DOKTORSKÁ ZKOUŠKA 2018 Vendula Skřivánková 13/33

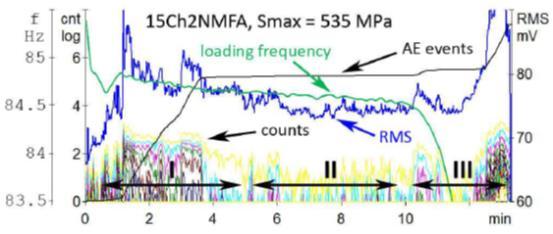

14 PŘEHLED SOUČASNÉHO STAVU POZNÁNÍ - AE ÚNAVA A AKUSTICKÁ EMISE [8] HAN, Zhiyuan, Hongyun LUO, Yubo ZHANG a Jingwei CAO. Effects of microstructure on fatigue crack propagation and acoustic emission behaviors in a microalloyed steel. Materials Science and Engineering A, Studuje vznik a šíření únavových trhlin v manganové oceli, jejích svarech a materiálu temperovaném na 200 a 600 C. U materiálu temperovaného na 600 C převažuje ferit tvárný mechanismu lomu, u materiálu temperovaného na 200 C martenzit štěpný mechanismus lomu. Kumulativní počet countů AE vs. počet cyklů: srovnání všech vzorků (a) a detail (b) pro základní, svařovaný a materiál temperovaný na 600 C. STÁTNÍ DOKTORSKÁ ZKOUŠKA 2018 Vendula Skřivánková 14/33
15 PŘEHLED SOUČASNÉHO STAVU POZNÁNÍ - AE ÚNAVA A AKUSTICKÁ EMISE [9] HAN, Zhiyuan, Hongyun LUO, Chuankai SUN, Junrong LI, Mayorkinos PAPAELIAS a Claire DAVIS. Acoustic emission study of fatigue crack propagation in extruded AZ31 magnesium alloy. Materials Science and Engineering A. 2014, 597, Hořčíková slitina vyrobená extrudováním. Vliv orientace vzorku na směr protahování osa vzorku rovnoběžná (ED) nebo rovnoběžná (TD). Rozdílná odezva AE ukazuje rozdílný mechanismus porušení: ED plastická deformace skluzem. TD dvojčatění. Kumulativní počet countů AE pro události AE s rychlostí náběhu (RT) nad a pod 200 µs vs. počet cyklů. STÁTNÍ DOKTORSKÁ ZKOUŠKA 2018 Vendula Skřivánková 15/33

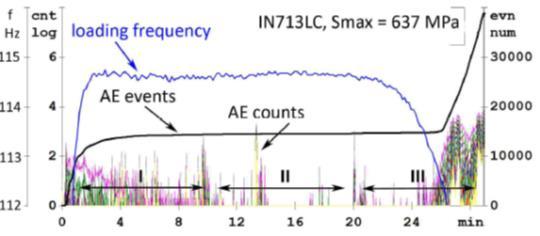

16 PŘEHLED SOUČASNÉHO STAVU POZNÁNÍ - AE ÚNAVA A AKUSTICKÁ EMISE [10] MENTL, Vaclav, Frantisek VLASIC, Denisa BARTKOVA a Pavel MAZAL. Application of Acoustic Emission for Identification of Differences in Fatigue Damage of Selected Materials for Power Plants. Key Engineering Materials, Signál AE u oceli 15Ch2NMFA Niklové slitina Inconel 713 a feritická ocel 15Ch2NMFA. V záznamech AE byla zřetelné 3 oblasti, které odpovídají 3 základním stádiím únavy. Signál AE u Inconelu 713 STÁTNÍ DOKTORSKÁ ZKOUŠKA 2018 Vendula Skřivánková 16/33
17 ZHODNOCENÍ POZNATKŮ ZÍSKANÝCH NA ZÁKLADĚ REŠERŠE DOSTUPNÝCH PUBLIKACÍ Selective laser melting a únava Většina prací byla zaměřena na optimalizaci výrobních parametrů pro biokompatibilní slitinu Ti-6Al-4V, z hliníkových slitin je studována především AlSi10Mg. Pro slitinu Ti-6Al-4V byly výrobní parametry zcela optimalizovány a není zde velký prostor pro další výzkum. Nicméně hliníkové slitiny byly dosud opomíjeny. Zatímco u standardních materiálů lze mez únavy přibližně odhadnou z meze pevnosti v tahu, u SLM materiálu to zatím nelze s jistotou říct. Akustická emise Metodu akustické emise se používá pro analýzu mechanismů únavového poškození. Zatím nebylo publikováno mnoho prací, které spojují AE a SLM materiály. Budoucnost Detailní popis procesu únavového poškozování SLM materiálu. Rozšířit škálu materiálů vyráběných technologií SLM. Zlepšit postup pro optimalizaci výrobních parametrů. STÁTNÍ DOKTORSKÁ ZKOUŠKA 2018 Vendula Skřivánková 17/33
18 VYMEZENÍ CÍLE DIZERTAČNÍ PRÁCE Hlavní cíl Identifikovat a popsat strukturní změny v cyklicky zatěžovaných materiálech vyrobených technologií SLM a popsat jejich vliv na únavové chování materiálu s použitím metod nedestruktivní testování. Vědecké otázky Jak se liší struktura SLM a konvenčního materiálu? Který typ diskontinuity má největší vliv na odolnost materiálu vůči únavě? Které parametry AE mají nejvyšší vypovídající hodnotu o průběhu únavového procesu? Pracovní hypotéza U konvenčního materiálu mikrotrhliny vznikají v důsledku dislokačních procesů, ale SLM materiál je již narušen poměrně velkým množství výrobních defektů, mikrotrhliny se budou šířit od jednoho defektu ke druhému. Je možné předpokládat, že u SLM materiálu bude pozorován jiný mechanismus poškozování, což se projeví i v záznamu AE. STÁTNÍ DOKTORSKÁ ZKOUŠKA 2018 Vendula Skřivánková 18/33
19 NÁVRH POSTUPU ŘEŠENÍ DIZERTAČNÍ PRÁCE 1. Obecná analýza vzorků Vnitřní hustota vzorků, mechanické vlastnosti, mikrostruktura, chemické složení ve spolupráci s Odborem reverzního inženýrství a aditivních technologií Na základě této analýzy budou stanoveny optimální výrobní parametry 2. Stanovení únavové životnosti a sestavení S-N křivek Vysokocyklová únava v ohybu, sinusový průběh zatěžování, asymetrie cyklu R = -1. Záznam AE Přibližný odhad šíření magistrální trhliny na základě změny frekvence zatěžování Doplněno fraktografickou analýzou 3. Analýza únavového chování pomocí metody akustické emise (AE) Bude zaměřeno především na stádium iniciace poškození. Vychází z předchozích výzkumů. Nejprve bude vyhodnocována celková aktivita AE, poté bude následovat detailní analýza vybraných úseků. 4. Sestavení metodiky měření a ověření opakovatelnosti Vytvořená metodika bude aplikována na data, která jsou uložena v databázi signálů AE. Nová data budou přidána do této databáze. STÁTNÍ DOKTORSKÁ ZKOUŠKA 2018 Vendula Skřivánková 19/33

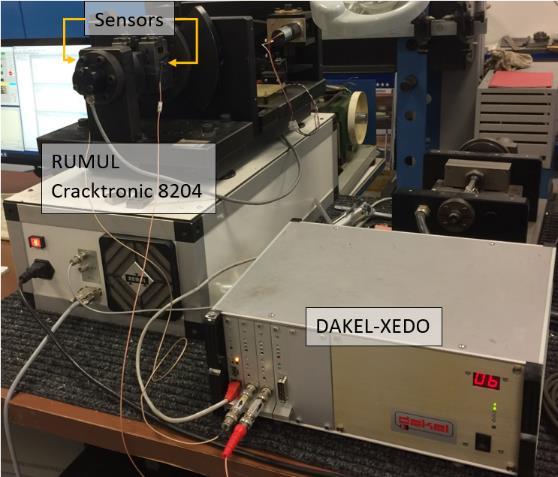

20 ZKUŠEBNÍ ZAŘÍZENÍ A METODY Zkoušky únavy materiálu Rezonanční pulsátor RUMUL Cracktronic 8204 Akustická emise Diagnostický systém Dakel-XEDO, piezoelektrické snímače typu IDK 09 Analogový signál je ze snímače a předzesilovače veden do jednotky, kde je filtrován a zesílen dle nastavení. Diagnostický systém Dakel-IPL Kontinuální záznam signálu a detailnější analýza Diagnostický sytém Dakel-ZEDO Nástupce systému XEDO, který snímá a ukládá více informací o průběhu sledovaného děje Zkušení stanice Geometrie vzorku STÁTNÍ DOKTORSKÁ ZKOUŠKA 2018 Vendula Skřivánková 20/33
21 SOUČASNÝ STAV ŘEŠENÍ DISERTAČNÍ PRÁCE AlCu2Mg1,5Ni (referenční materiál extrudovaný) S-N křivky materiálu AlCu2Mg1,5Ni STÁTNÍ DOKTORSKÁ ZKOUŠKA 2018 Vendula Skřivánková 21/33
22 SOUČASNÝ STAV ŘEŠENÍ DISERTAČNÍ PRÁCE AlSi9Cu3 (referenční materiál litý) S-N křivky materiálu AlSi9Cu3 STÁTNÍ DOKTORSKÁ ZKOUŠKA 2018 Vendula Skřivánková 22/33
23 SOUČASNÝ STAV ŘEŠENÍ DISERTAČNÍ PRÁCE Cu7,2Ni1,8SiCr (referenční materiál extrudovaný) S-N křivky materiálu Cu7,2Ni1,8SiCr STÁTNÍ DOKTORSKÁ ZKOUŠKA 2018 Vendula Skřivánková 23/33

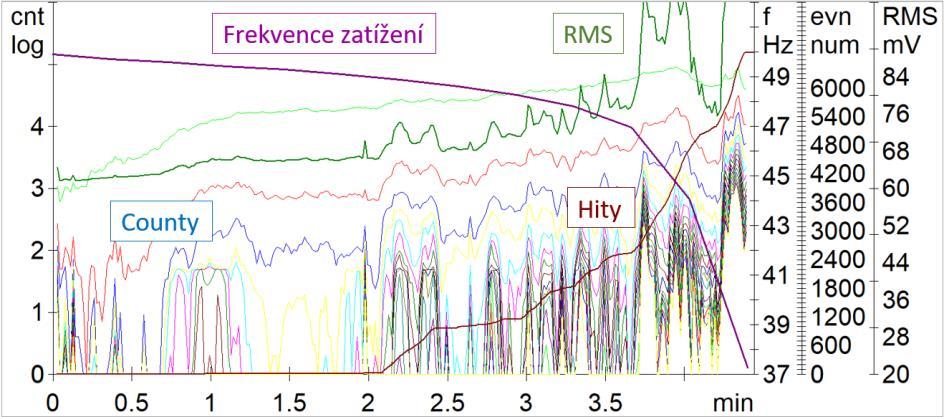

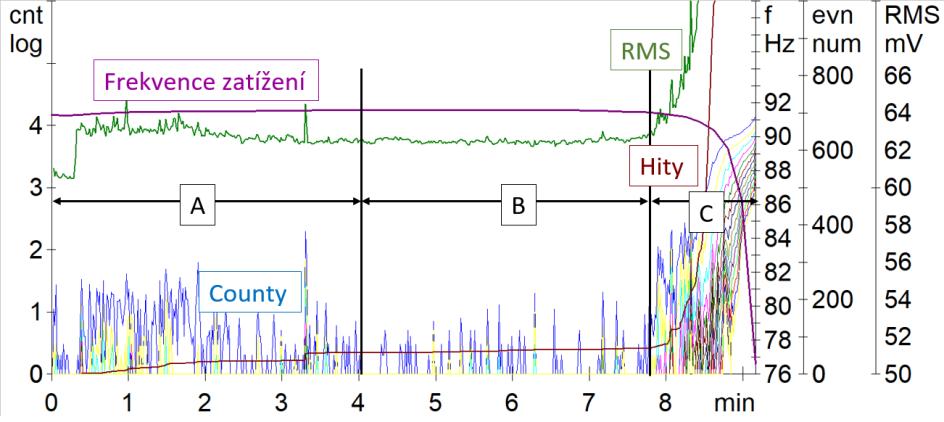

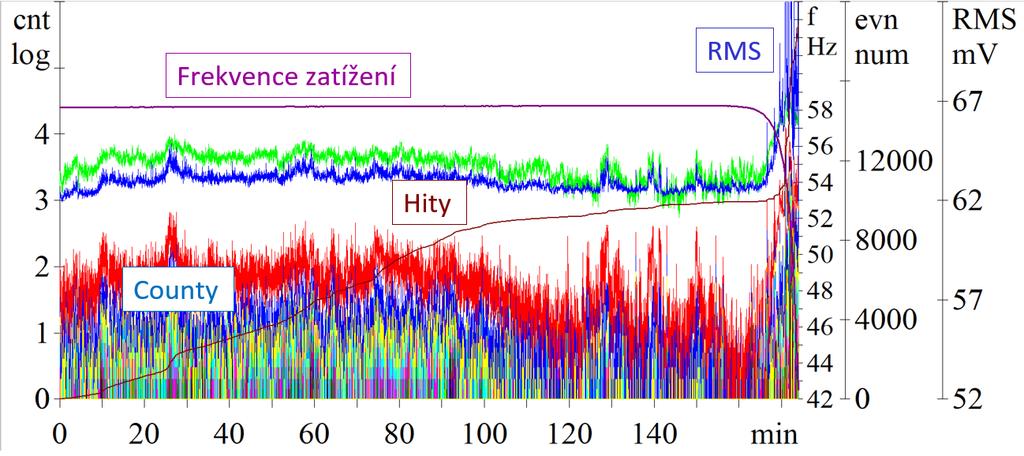

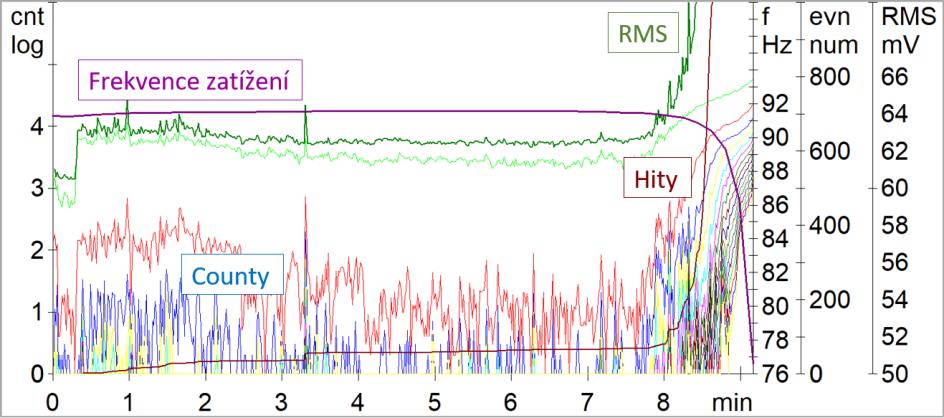

24 SOUČASNÝ STAV ŘEŠENÍ DISERTAČNÍ PRÁCE SIGNÁL AKUSTICKÉ EMISE (materiál AlCu2Mg1,5Ni) Extrudovaný materiál SLM materiál Nefiltrovaný signál Signál po filtraci STÁTNÍ DOKTORSKÁ ZKOUŠKA 2018 Vendula Skřivánková 24/33

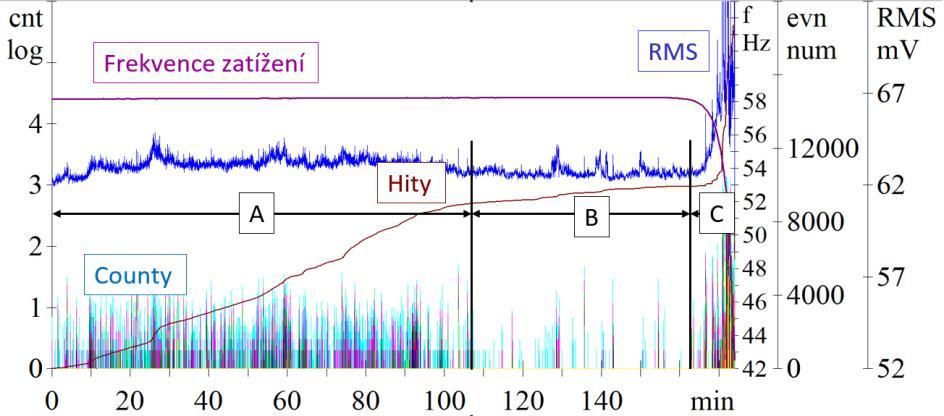

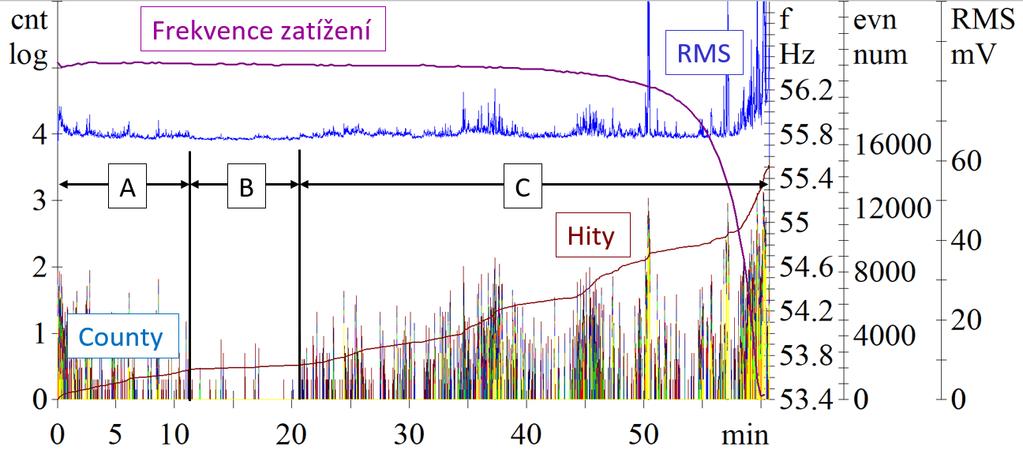

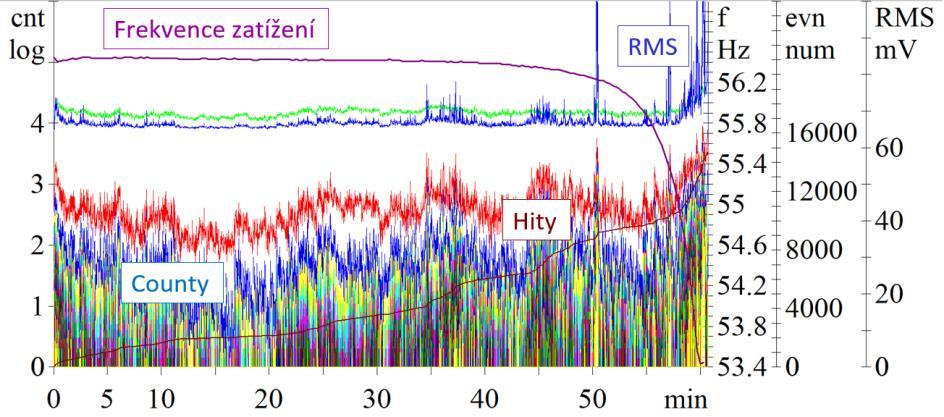

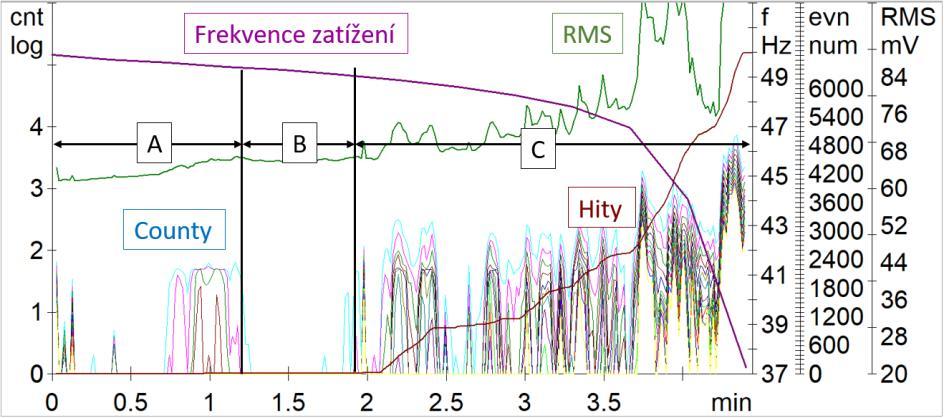

25 SOUČASNÝ STAV ŘEŠENÍ DISERTAČNÍ PRÁCE SIGNÁL AKUSTICKÉ EMISE (materiál Cu7,2Ni1,8SiCr) Extrudovaný materiál SLM materiál Nefiltrovaný signál Signál po filtraci STÁTNÍ DOKTORSKÁ ZKOUŠKA 2018 Vendula Skřivánková 25/33

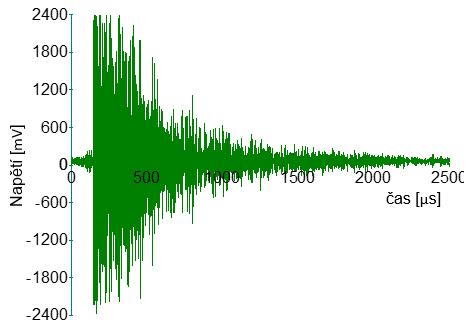

26 SOUČASNÝ STAV ŘEŠENÍ DISERTAČNÍ PRÁCE HITY AKUSTICKÉ EMISE A: Kumulace poškození B: Iniciace C: Šíření magistrální trhliny STÁTNÍ DOKTORSKÁ ZKOUŠKA 2018 Vendula Skřivánková 26/33
27 SOUČASNÝ STAV ŘEŠENÍ DISERTAČNÍ PRÁCE VYBRANÉ PARAMETRY HITŮ AKUSTICKÉ EMISE STÁTNÍ DOKTORSKÁ ZKOUŠKA 2018 Vendula Skřivánková 27/33

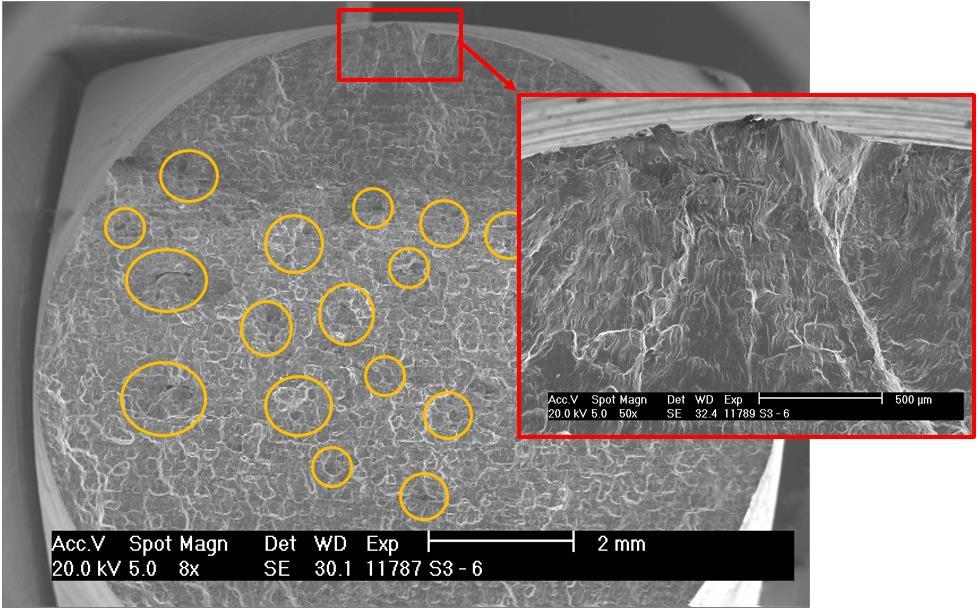

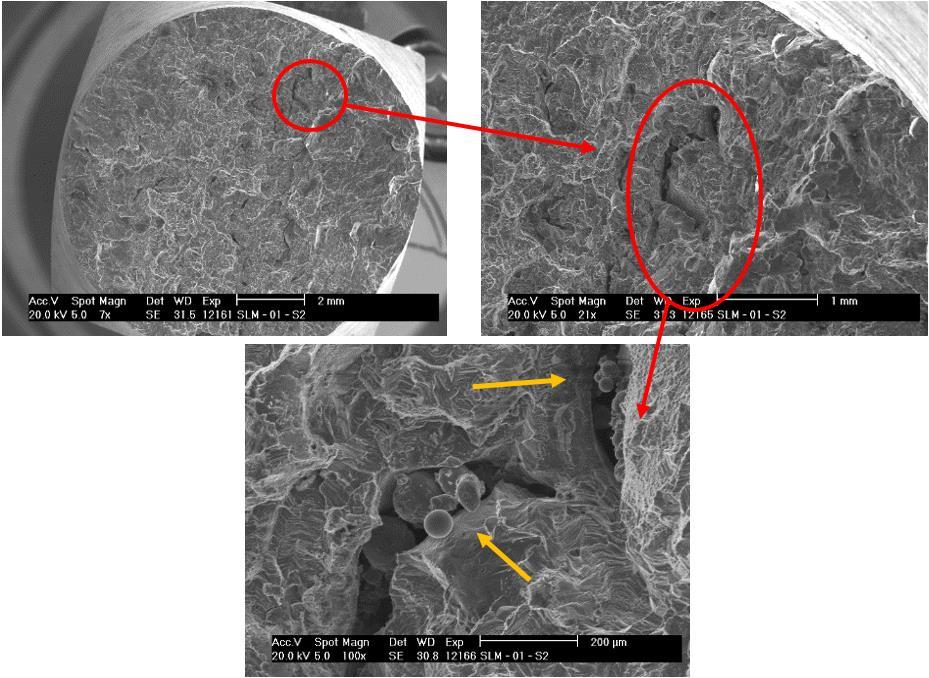

28 SOUČASNÝ STAV ŘEŠENÍ DISERTAČNÍ PRÁCE FRAKTROGRAFIE Lomová plocha SLM materiálu s místem iniciace Defekt typický pro SLM materiál STÁTNÍ DOKTORSKÁ ZKOUŠKA 2018 Vendula Skřivánková 28/33
29 SEZNAM PUBLIKOVANÝCH PRACÍ Databáze Scopus: KRATOCHVÍLOVÁ, V.; ZEMANOVÁ, L.; VLAŠIC, F.; MAZAL, P. Study of Initial Stages of Fatigue Process in Selective Laser Melting Material Using Acoustic Emission Method. Solid State Phenomena, 2016, no. 258, p ISSN: KRATOCHVÍLOVÁ, V.; VLAŠIC, F.; MAZAL, P.; KOUTNÝ, D. FATIGUE PROPERTIES OF ADDITIVELY MANUFACTURED COPPER ALLOY. In Metal th Internation Conference on Metallurgy and Materials, Conference Proceedings. TANGER LTD., p ISBN: KRATOCHVÍLOVÁ, V.; VLAŠIC, F.; MAZAL, P.; PALOUŠEK, D.; PANTÌLEJEV, L. Analysis of fatigue processes of SLM materials by acoustic emission. International Journal of Microstructure and Materials Properties, 2018, vol. 17, no. 3, p ISSN: STÁTNÍ DOKTORSKÁ ZKOUŠKA 2018 Vendula Skřivánková 29/33
30 SEZNAM PUBLIKOVANÝCH PRACÍ Databáze Web of Science: ZEMANOVÁ, L.; KRATOCHVÍLOVÁ, V.; VLAŠIC, F.; MAZAL, P. FATIGUE PROPERTIES OF EN AW-2618A ALUMINIUM ALLOY PRODUCED BY SELECTIVE LASER MELTING TECHNOLOGY. In Metal st. Tanger Ltd., p ISBN: KRATOCHVÍLOVÁ, V.; VLAŠIC, F.; MAZAL, P.; PALOUŠEK, D. Fatigue Behaviour Evaluation of Additively and Conventionally Produced Materials by Acoustic Emission Method. In 2nd International Conference on Structural Integrity, ICSI 2017, 4-7 September Procedia Structural Integrity. Funchal, Madeira, Portugal: Elsevier B.V., p ISSN: STÁTNÍ DOKTORSKÁ ZKOUŠKA 2018 Vendula Skřivánková 30/33
31 SEZNAM PUBLIKOVANÝCH PRACÍ Ostatní: KRATOCHVÍLOVÁ, Vendula, František VLAŠIC a Pavel MAZAL. Study of Fatigue Processes of Selective Laser Melting and Conventional Produced Materials. In: 32nd European Conference on Acoustic Emission Testing. Prague: Czech Society for NDT, 2016, s ISBN KRATOCHVILOVA, Vendula, Frantisek VLASIC, Pavel MAZAL, David PALOUSEK a Daniel KOUTNY. Fatigue Damage of Aluminium Alloy EN AW 2618A Produced by SLM Technology. In: World PM2016. Hamburg, Germany: EPMA, 2016, s ISBN KRATOCHVÍLOVÁ, Vendula, František VLAŠIC a Pavel MAZAL. Únavové procesy v selective laser melting a konvenčně vyráběných materiálech. In: Defektoskopie 2016: NDE for Safety. Luhačovice, 2016, s ISBN KRATOCHVÍLOVÁ, V.; VLAŠIC, F.; MAZAL, P. IDENTIFIKACE ROZVOJE ÚNAVOVÉHO POŠKOZENÍ VE SLITINÁCH CU VYROBENÝCH METODOU SLM. In Defektoskopie 2017 (NDE for Safety). první. Brno: VUT v Brně ve spolupráci s ČNDT, s ISBN: STÁTNÍ DOKTORSKÁ ZKOUŠKA 2018 Vendula Skřivánková 31/33
32 ZÁVĚR Dosud byla věnována pozornost především titanovým biokompatibilním slitinám. Únavové chování hliníkových SLM slitin zatím nebylo detailně popsáno. Zatím nebylo publikováno mnoho prací, které spojují AE a SLM materiály. Průběžné výsledky ukazují, že u SLM materiálu lze, stejně jako u konvenčních, identifikovat 3 základní stádia únavového procesu. Odlišná odezva akustické emise naznačuje jiný mechanismus iniciace a růstu trhliny. Další kroky: Pokračovat v detailní analýze AE se zaměřením na stádia A a B. Ověřit navrženou metodologii na dalších materiálech (včetně již naměřených dat z předchozích projektů). Rozšířit existující databázi signálů AE STÁTNÍ DOKTORSKÁ ZKOUŠKA 2018 Vendula Skřivánková 32/33
33 DĚKUJI VÁM ZA POZORNOST Vendula Skřivánková
34 OTÁZKY OPONENTA POJEDNÁNÍ KE STÁTNÍ DOKTORSKÉ ZKOUŠCE Ing. Vendula Skřivánková ÚSTAV KONSTRUOVÁNÍ Fakulta strojního inženýrství VUT v Brně Brno,
35 OTÁZKY OPONENTA 1. Jaké jsou výhody únavových zkoušek v ohybu a proč byla pro tuto studii vybrána ohybová zkouška? Odpovídá reálnému zatížení. Dizertační práce navazuje na předchozí studie realizované skupinou únavových vlastností a akustické emise na Ústavu konstruování. Získaná data mohou být porovnána s předchozími měřeními. V rámci možností vybavení laboratoře. STÁTNÍ DOKTORSKÁ ZKOUŠKA 2018 Vendula Skřivánková 2/6
36 OTÁZKY OPONENTA 2. Jaké je portfolio materiálů, které se budou zkoušet během řešení disertační práce? Jaký je klíč k výběru těchto materiálů? Zkoušené SLM materiály: AlCu2Mg1,5Ni (AW-2618A) Cu7,2Ni1,8SiCr (Ampcoloy) AlSi9Cu3 (AC-46000) AlSi10Mg Ti6Al4V Vycházelo se z materiálů zkoušených v rámci projektu GAČR GA S Vývoj pokročilých materiálů s využitím metody laserového spékání. Aktuální výroba a dostupnost materiálů. STÁTNÍ DOKTORSKÁ ZKOUŠKA 2018 Vendula Skřivánková 3/6
37 OTÁZKY OPONENTA 3. Plánuje se optimalizace technologie SLM pro některý z materiálů na základě výsledků dosažených pomocí akustické emise? Pro optimalizaci technologie jsou využity výsledky ze zkoušek únavy. V závislosti na dostupnosti výrobního stroje a dalších zdrojů. Výsledky z měření AE budou využity pro rozšíření databáze signálů AE, která se dlouhodobě využívá pro celkový rozvoj této metody a využívá se například při výrobě nových měřících přístrojů a analyzátorů. V oblasti technologie SLM by metoda AE mohla být využita pro přímé monitorování výrobního procesu. STÁTNÍ DOKTORSKÁ ZKOUŠKA 2018 Vendula Skřivánková 4/6
38 OTÁZKY OPONENTA 4. Co bude hlavním výsledkem připravované disertační práce? Bude popsán mechanismus iniciace a růstu únavové trhliny v SLM materiálech ve srovnání s konvenčními materiály. Navržena metodologie pro analýzu únavového poškozování s použitím metody AE, která může být využita pro kontrolu reálných součástí v technické praxi. Rozšíření databáze signálů AE. STÁTNÍ DOKTORSKÁ ZKOUŠKA 2018 Vendula Skřivánková 5/6
39 DĚKUJI VÁM ZA POZORNOST Vendula Skřivánková
Metody a organizace vědecké práce Projekt disertační práce
Metody a organizace vědecké práce Projekt disertační práce Ing. Vendula Kratochvílová Ústav konstruování Fakulta strojního inženýrství VUT v Brně Metody a organizace vědecké práce, FSI VUT v Brně 6.6.2016
Pojednání ke státní doktorské zkoušce. Hodnocení mechanických vlastností slitin na bázi Al a Mg s využitím metody AE
Pojednání ke státní doktorské zkoušce Hodnocení mechanických vlastností slitin na bázi Al a Mg s využitím metody AE autor: Ing. školitel: doc. Ing. Pavel MAZAL CSc. 2 /18 OBSAH Úvod Vymezení řešení problematiky
Pojednání ke státní doktorské zkoušce. Hodnocení mechanických vlastností slitin na bázi Al a Mg s využitím metody AE
Pojednání ke státní doktorské zkoušce Hodnocení mechanických vlastností slitin na bázi Al a Mg s využitím metody AE autor: Ing. školitel: doc. Ing. Pavel MAZAL CSc. 2 /18 OBSAH Úvod Vymezení řešení problematiky
Identifikace únavového poškození materiálů vyrobených technologií selective laser melting pomocí nedestruktivních metod zkoušení
Vysoké učení technické v Brně Fakulta strojního inženýrství Ústav konstruování Identifikace únavového poškození materiálů vyrobených technologií selective laser melting pomocí nedestruktivních metod zkoušení
Srovnání cyklických vlastností Al a Mg slitin z hlediska vybraných NDT postupů
Medzinárodná konferencia Defektoskopia 2009 Srovnání cyklických vlastností Al a Mg slitin z hlediska vybraných NDT postupů Petr Liškutín Pavel Mazal František Vlašic Obsah úvod charakteristiky Al a Mg
Problematika disertační práce a současný stav řešení
Problematika disertační práce a současný stav řešení Definice úspěchu: Vezmeme li A za úspěch, platí formule: A=X+Y+Z, kde X je práce, Y odpočinek a Z je držet jazyk za zuby. Albert Einstein 2 /16 Obsah
VÝVOJ NOVÉ GENERACE ZAŘÍZENÍ S POKROČILOU DIAGNOSTIKOU PRO STANOVENÍ KONTAKTNÍ DEGRADACE
VÝVOJ NOVÉ GENERACE ZAŘÍZENÍ S POKROČILOU DIAGNOSTIKOU PRO STANOVENÍ KONTAKTNÍ DEGRADACE Jiří Dvořáček Prezentace k obhajobě doktorské dizertační práce Institute of Machine and Industrial Design Faculty
Název práce: DIAGNOSTIKA KONTAKTNĚ ZATÍŽENÝCH POVRCHŮ S VYUŽITÍM VYBRANÝCH POSTUPŮ ZPRACOVÁNÍ SIGNÁLU AKUSTICKÉ EMISE
Ing. 1 /12 Název práce: DIAGNOSTIKA KONTAKTNĚ ZATÍŽENÝCH POVRCHŮ S VYUŽITÍM VYBRANÝCH POSTUPŮ ZPRACOVÁNÍ SIGNÁLU AKUSTICKÉ EMISE Školitel: doc.ing. Pavel Mazal CSc Ing. 2 /12 Obsah Úvod do problematiky
Problematika disertační práce a současný stav řešení. Filip Hort
Problematika disertační práce a současný stav řešení školitel: doc. Ing. Pavel Mazal, CSc. 2 /18 OBSAH Téma disertační práce Zdroje AE na ložiscích Úprava zkušebního zařízení Vyhodnocování experimentálních
Korelace změny signálu AE s rozvojem kontaktního poškození
Korelace změny signálu AE s rozvojem kontaktního poškození L Libor Nohál, Nohál F Hort, P Mazal Prezentace k obhajobě doktorské dizertační práce 27. 05. 2015 Bearings don t commit suicide! (Dr. Kenred
Key words: acoustic emission, fatigue loading, crack propagation, resonant frequency
Czech Society for Nondestructive Testing NDE for Safety / DEFEKTOSKOPIE 2011 November 9-11, 2011 - Harmony Club Hotel, Ostrava - Czech Republic DETEKCE ÚNAVOVÉHO POŠKOZOVÁNÍ V KONSTRUKČNÍCH MATERIÁLECH
FAKULTA STROJNÍHO INŽENÝRSTVÍ, VUT BRNO NETME Centre
Quality control Robotic machining Rapid prototyping 3D optical digitalization Additive manufacturing of metal parts Mechanical and industrial design Obsah prezentace Představení pracoviště Laboratoře Vývoj
ÚSTAV KONSTRUOVÁNÍ - ÚK. Výzkumná skupina Únavové vlastnosti. FSI VUT v Brně Ústav konstruování Technická 2896/ Brno Česká republika
ÚSTAV KONSTRUOVÁNÍ - ÚK Výzkumná skupina Únavové vlastnosti FSI VUT v Brně Ústav konstruování Technická 2896/2 616 69 Brno Česká republika http://uk.fme.vutbr.cz/ e-mail: uk@fme.vutbr.cz tel.: +420 5 4114
ZPRACOVÁNÍ KOVOVÝCH MATERIÁLŮ SELEKTIVNÍM LASEROVÝM TAVENÍM ZA ZVÝŠENÝCH TEPLOT
ZPRACOVÁNÍ KOVOVÝCH MATERIÁLŮ SELEKTIVNÍM LASEROVÝM TAVENÍM ZA ZVÝŠENÝCH TEPLOT Martin Malý, Ing. ÚSTAV KONSTRUOVÁNÍ Fakulta strojního inženýrství VUT v Brně V Brně, 26. 2. 2018 Obsah Motivace pro řešení
Identifikace únavového poškození materiálů vyrobených technologií selective laser melting pomocí nedestruktivních metod zkoušení
2016 Identifikace únavového poškození materiálů vyrobených technologií selective laser melting pomocí nedestruktivních metod zkoušení PROJEKT DISERTAČNÍ PRÁCE DO PŘEDMĚTU 9MOP ING. VENDULA KRATOCHVÍLOVÁ
Únavové vlastnosti
ÚSTAV KONSTRUOVÁNÍ, FSI, VUT v Brně Výzkumná skupina Únavové vlastnosti 2007-2008 FSI VUT v Brně, Ústav konstruování Technická 2896/2, 616 69 Brno, Česká republika e-mail: uk@fme.vutbr.cz tel.: +420 5
Identifikace kontaktní únavy metodou akustické emise na valivých ložiscích Zyková Lucie, VUT v Brně, FSI
Identifikace kontaktní únavy metodou akustické emise na valivých ložiscích Zyková Lucie, VUT v Brně, FSI II. ročník doktorského studia 00 ukončení studia na MZLÚ - Téma diplomové práce Odlišení stádií
12. Únavové šíření trhliny. Únava a lomová mechanika Pavel Hutař, Luboš Náhlík
Únava a lomová mechanika Proces únavového porušení Iniciace únavové trhliny v krystalu Cu (60 000 cyklů při 20 C) (převzato z [Suresh 2006]) Proces únavového porušení Jednotlivé stádia únavového poškození:
Czech Society for Nondestructive Testing NDE for Safety / DEFEKTOSKOPIE 2012 October 30 - November 1, Seč u Chrudimi - Czech Republic
Czech Society for Nondestructive Testing NDE for Safety / DEFEKTOSKOPIE 212 October 3 - November 1, 212 - Seč u Chrudimi - Czech Republic MONITOROVÁNÍ PLASTICKÉ DEFORMACE V RANÝCH STÁDIÍCH ÚNAVOVÉHO PROCESU
Optimalizace procesních parametrů pro výrobu strukturovaných dílů technologií Selective Laser Melting
Optimalizace procesních parametrů pro výrobu strukturovaných dílů technologií Selective Laser Melting Radek Vrána Vedoucí práce: doc. David Paloušek, Ph.D. Ústav konstruování Konstrukční inženýrství Fakulta
DIAGNOSTICKÝ SYTÉM M PRO KONTROLU ITÍM M METODY AKUSICKÉ EMISE
DIAGNOSTICKÝ SYTÉM M PRO KONTROLU LOŽISEK S VYUŽIT ITÍM M METODY AKUSICKÉ EMISE autor: Ing. školitel: doc. Ing. Pavel Mazal, CSc. Čím více víme, tím více zjišťujeme, kolik toho ještě nevíme. 2 /15 OBSAH
AlMg s využitím metody akustické emise
Hodnocení cyklického kéh poškození slitin na bázi AlMg s využitím metody akustické emise František VLAŠIC školitel: doc. Ing. Pavel MAZAL, CSc. obor: fyzikální a materiálové inženýrství Musíš se mnoho
VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ Fakulta strojního inženýrství Ústav konstruování. Ing. František Vlašic
VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ Fakulta strojního inženýrství Ústav konstruování Ing. František Vlašic HODNOCENÍ CYKLICKÉHO POŠKOZENÍ SLITIN NA BÁZI HLINÍKU A HOŘČÍKU S VYUŽITÍM METODY AKUSTICKÉ EMISE EVALUATION
Výzkumná skupina Únavové vlastnosti výsledky 2010 a perspektivy 2011 Pavel Mazal
Výzkumná skupina Únavové vlastnosti výsledky 2010 a perspektivy 2011 Nenacházíme vůbec žádné lidi se zdravým rozumem kromě těch, kteří souhlasí s našimi názory Francois de la Rochefoucauld 2 /17 STRUKTURA
Identifikace změn parametrů signálu akustické emise jako důsledku mechanického poškození
Identifikace změn parametrů signálu akustické emise jako důsledku mechanického poškození L Ing. Nohál, Libor F NOHÁL Hort, P Mazal Školitel: doc. Ing. Pavel Mazal, Csc. Ústav konstruování Odbor metodiky
Výzkum a vývoj AM na VUT FSI Brno
Výzkum a vývoj AM na VUT FSI Brno Radek Vrána Ústav konstruování Fakulta strojního inženýrství VUT v Brně NETME Centre KAV, VUT FSI, 16.6.2017 Obsah FSI VUT v Brně Činnost skupiny aditivních technologií
ZKOUŠKY MIKROLEGOVANÝCH OCELÍ DOMEX 700MC
Sborník str. 392-400 ZKOUŠKY MIKROLEGOVANÝCH OCELÍ DOMEX 700MC Antonín Kříž Výzkumné centrum kolejových vozidel, ZČU v Plzni,Univerzitní 22, 306 14, Česká republika, kriz@kmm.zcu.cz Požadavky kladené dnešními
Detekce erozně korozního poškozování parovodů (FAC) metodou akustické emise
40. konference ČNDT DEFEKTOSKOPIE 2010 Plzeň, 10. 12. listopad 2010 Detekce erozně korozního poškozování parovodů (FAC) metodou akustické emise Autoři: Václav Koula ZD Rpety DAKEL Ohrobecká 408, 142 00
Fakulta strojního inženýrství VUT v Brně Ústav konstruování. KONSTRUOVÁNÍ STROJŮ strojní součásti. Přednáška 2
Fakulta strojního inženýrství VUT v Brně Ústav konstruování KONSTRUOVÁNÍ STROJŮ strojní součásti Přednáška 2 Porušování při cyklickém zatěžování All machine and structural designs are problems in fatigue
Hodnocení parametrů signálu AE při únavovém zatěžování tří typů konstrukčních materiálů. Vypracoval: Kolář Lukáš
Hodnocení parametrů signálu AE při únavovém zatěžování tří typů konstrukčních materiálů Vypracoval: Kolář Lukáš Cíl práce: Analýza současného stavu testování metodou AE Návrh experimentálního zajištění
PROBLEMATICKÉ SVAROVÉ SPOJE MODIFIKOVANÝCH ŽÁROPEVNÝCH OCELÍ
PROBLEMATICKÉ SVAROVÉ SPOJE MODIFIKOVANÝCH ŽÁROPEVNÝCH OCELÍ doc. Ing. Petr Mohyla, Ph.D. Fakulta strojní, VŠB TU Ostrava 1. Úvod Snižování spotřeby fosilních paliv a snižování škodlivých emisí vede k
Jméno: St. skupina: Datum cvičení: Autor cvičení: Doc. Ing. Stanislav Věchet, CSc., Ing. Petr Liškutín, Ing. Martin Petrenec,
BUM - 7 Únava materiálu Jméno: St. skupina: Datum cvičení: Autor cvičení: Doc. Ing. Stanislav Věchet, CSc., Ing. Petr Liškutín, Ing. Martin Petrenec, Úkoly k řešení 1. Vysvětlete stručně co je únava materiálu.
Seminář ÚK 11. únor 2009
Seminář ÚK 11. únor 2009 Výzkumná skupina Únavové vlastnosti (2008 2009) FSI VUT v Brně, Ústav konstruování Technická 2896/2, 616 69 Brno, Česká republika e-mail: uk@fme.vutbr.cz tel.: +420 5 4114 3230,
VaVČ v závěru I. dekády III. tisíciletí
VaVČ v závěru I. dekády III. tisíciletí Michal Černý Ústav konstruování Odbor metodiky konstruování Fakulta strojního inženýrství Vysoké učení technické v Brně Pedagogická a výzkumná činnost Obsah: 1)
3D TISK KOVOVÝCH MATERIÁLŮ
Ing. Daniel Koutný, Ph.D. Ing. David Paloušek, Ph.D. 9 October Digital Prototyping 2012 and 3D Print Days NETME Centre New Technologies for Mechanical Engineering Divize: Energetiky, procesů a ekologie
Nikolaj Ganev, Stanislav Němeček, Ivo Černý
Nikolaj Ganev, Stanislav Němeček, Ivo Černý nemecek@raptech.cz Příjemce: SVÚM a.s. (1949) Další účastníci projektu: České vysoké učení technické v Praze, MATEX PM s.r.o. Projekt se zaměřil na uplatnění
REGIONÁLNÍ TECHNOLOGICKÝ INSTITUT. Západočeská univerzita v Plzni Fakulta strojní
REGIONÁLNÍ TECHNOLOGICKÝ INSTITUT Západočeská univerzita v Plzni Fakulta strojní Výzkumné centrum RTI Regionální technologický institut - RTI je výzkumné centrum Fakulty strojní Západočeské univerzity
Novinky ve zkušebnictví 2011 SČZL. Únavové vibrační zkoušky ve SWELL. Ing. Jaromír Kejval, Ph.D.
Novinky ve zkušebnictví 2011 SČZL Únavové vibrační zkoušky ve SWELL Ing. Jaromír Kejval, Ph.D. SWELL komplexní dodavatel vývojových služeb Design a předvývoj CAD/CAE Engineering Prototypy Technologické
NEKONVENČNÍ VLASTNOSTI OCELI 15NiCuMoNb5 (WB 36) UNCONVENTIONAL PROPERTIES OF 15NiCuMoNb (WB 36) GRADE STEEL. Ladislav Kander Karel Matocha
NEKONVENČNÍ VLASTNOSTI OCELI 15NiCuMoNb5 (WB 36) UNCONVENTIONAL PROPERTIES OF 15NiCuMoNb (WB 36) GRADE STEEL Ladislav Kander Karel Matocha VÍTKOVICE Výzkum a vývoj, spol s r.o., Pohraniční 31, 706 02 Ostrava
Zpracování hořčíkových slitin technologií SLM
Zpracování hořčíkových slitin technologií SLM Jan Suchý, Ing. ÚSTAV KONSTRUOVÁNÍ Fakulta strojního inženýrství VUT v Brně 9MOP, 26.2.2018 Obsah Motivace řešení problému Současný stav poznání Cíl a přínos
Sériová výroba dílů z materiálu PA12 s využitím aditivní technologie JetFusion HP 4200
Sériová výroba dílů z materiálu PA12 s využitím aditivní technologie JetFusion HP 4200 Studentská 1402/2 461 17 Liberec 1 tel.: +420 485 353 006 cxi.tul.cz Představení LPP na TU v Liberci Umístění laboratoře
Ing. Jaromír Kejval, Ph.D.
Výzkum a vývoj v automobilovém průmyslu 2011 Numerické simulace a zkušebnictví ve vývojovém cyklu automobilu Lázně Bělohrad, 10.11.2011 Únavové vibrační zkoušky ve SWELL Ing. Jaromír Kejval, Ph.D. SPEKTRUM
Metal Magnetic Memory Method
Metal Magnetic Memory Method MMM - Metoda NDT Autor: Ing. Václav Svoboda, Ing. Zdislav Olmr Abstrakt: Metoda Magnetické paměti materiálu je NDT metoda založená na měření a analýze rozložení zbytkových
HODNOCENÍ MIKROSTRUKTURY A VLASTNOSTÍ ODLITKŮ ZE SLITINY AZ91HP EVALUATION OF MICROSTRUCTURE AND PROPERTIES OF SAND CAST AZ91HP MAGNESIUM ALLOY
HODNOCENÍ MIKROSTRUKTURY A VLASTNOSTÍ ODLITKŮ ZE SLITINY AZ91HP EVALUATION OF MICROSTRUCTURE AND PROPERTIES OF SAND CAST AZ91HP MAGNESIUM ALLOY Vít Janík a,b, Eva Kalabisová b, Petr Zuna a, Jakub Horník
DEGRADACE MATERIÁLOVÝCH VLASTNOSTÍ OCELI 15 128 A PŘÍČINY VZNIKU TRHLIN VYSOKOTLAKÝCH PAROVODŮ
DEGRADACE MATERIÁLOVÝCH VLASTNOSTÍ OCELI 15 128 A PŘÍČINY VZNIKU TRHLIN VYSOKOTLAKÝCH PAROVODŮ Josef ČMAKAL, Jiří KUDRMAN, Ondřej BIELAK * ), Richard Regazzo ** ) UJP PRAHA a.s., * ) BiSAFE s.r.o., **
VLIV TECHNOLOGIE ŽÁROVÉHO ZINKOVÁNÍ NA VLASTNOSTI ŽÁROVĚ ZINKOVANÝCH OCELÍ
Transfer inovácií 2/211 211 VLIV TECHNOLOGIE ŽÁROVÉHO ZINKOVÁNÍ NA VLASTNOSTI ŽÁROVĚ ZINKOVANÝCH OCELÍ Ing. Libor Černý, Ph.D. 1 prof. Ing. Ivo Schindler, CSc. 2 Ing. Petr Strzyž 3 Ing. Radim Pachlopník
INFLUENCE OF HEAT RE-TREATMENT ON MECHANICAL AND FATIGUE PROPERTIES OF THIN SHEETS FROM AL-ALLOYS. Ivo Černý Dagmar Mikulová
VLIV TEPELNÉHO PŘEPRACOVÁNÍ NA MECHANICKÉ A ÚNAVOVÉ VLASTNOSTI TENKÝCH PLECHŮ Z AL-SLITIN INFLUENCE OF HEAT RE-TREATMENT ON MECHANICAL AND FATIGUE PROPERTIES OF THIN SHEETS FROM AL-ALLOYS Ivo Černý Dagmar
PLASTICKÉ VLASTNOSTI VYSOKOPEVNOSTNÍCH MATERIÁLŮ DĚLENÝCH NESTANDARDNÍMI TECHNOLOGIEMI
PLASTICKÉ VLASTNOSTI VYSOKOPEVNOSTNÍCH MATERIÁLŮ DĚLENÝCH NESTANDARDNÍMI TECHNOLOGIEMI PLASTIC PROPERTIES OF HIGH STRENGHT STEELS CUTTING BY SPECIAL TECHNOLOGIES Pavel Doubek a Pavel Solfronk a Michaela
Identifikace vzniku a rozvoje poškození axiálně zatížených valivých ložisek metodou akustické emise
Řešení grantového projektu Fondu vědy FSI 2009 Identifikace vzniku a rozvoje poškození axiálně zatížených valivých ložisek metodou akustické emise Číslo projektu: BD 139 3007 2 /11 OBSAH Cíl projektu Monitorování
Využití metody akustické emise pro zpřesnění diagnostiky. dej Pane, ať si pamatujeme jen ty dobré.
Využití metody akustické emise pro zpřesnění diagnostiky vzniku poškození radiálních ložisek školitel: l doc. Ing. Pavel lmazal, CSc. Život je složen z okamžiků na které pak vzpomínáme Život je složen
DIAGNOSTICS OF A HYDRAULIC PUMP STATUS USING ACOUSTIC EMISSION
DIAGNOSTICS OF A HYDRAULIC PUMP STATUS USING ACOUSTIC EMISSION Varner D., Černý M., Mareček J. Department of Engineering and Automobile Transport, Faculty of Agronomy, Mendel University of Agriculture
Studium absorpce energie v mikroprutové struktuře vyrobené technologií Selective Laser Melting
Studium absorpce energie v mikroprutové struktuře vyrobené technologií Selective Laser Melting Radek Vrána Školitel: doc. Ing. David Paloušek, Ph.D. Školitel specialista: doc. Ing. Daniel Koutný, Ph.D.
Almost none of the important things in life are urgent, and almost none of the urgent things are truly important.
Almost none of the important things in life are urgent, and almost none of the urgent things are truly important. Acoustic emission and fatigue group in 2013 and perspectives for 2014 Pavel Mazal Institute
Metoda akustické emise
P11: NDT metody 4/5 Princip metody - Uvolněné elastické vlny, které jako typický praskot sledoval Josef Kaiser během deformace cínové tyčinky, daly základ novému oboru testování materiálu a struktur. -
In-situ studium deformačních mechanizmů hořčíkových slitin a kompozitů metodami akustické emise a neutronové difrakce
In-situ studium deformačních mechanizmů hořčíkových slitin a kompozitů metodami akustické emise a neutronové difrakce Kristián Máthis, Gergely Farkas, Jan Čapek Katedra fyziky materiálů, Matematicko-fyzikální
IOK L. Rozlívka 1, M. Vlk 2, L. Kunz 3, P. Zavadilová 3. Materiál. Institut ocelových konstrukcí, s.r.o
IOK ÚNAVOVÉ ZKOUŠKY PATINUJÍCÍ OCELI L. Rozlívka 1, M. Vlk 2, L. Kunz 3, P. Zavadilová 3 1 Institut ocelových konstrukcí, s.r.o 2 VUT Brno, Fakulta strojního inženýrství 3 Ústav fyziky materiálů AVČR Seminář
ÚNAVOVÉ CHOVÁNÍ NIKLOVÉ SUPERSLITINY INCONEL 713LC ZA VYSOKÝCH TEPLOT FATIGUE BEHAVIOUR OF NICKEL BASE SUPERALLOY INCONEL 713LC AT HIGH TEMPERATURE.
ÚNAVOVÉ CHOVÁNÍ NIKLOVÉ SUPERSLITINY INCONEL 713LC ZA VYSOKÝCH TEPLOT FATIGUE BEHAVIOUR OF NICKEL BASE SUPERALLOY INCONEL 713LC AT HIGH TEMPERATURE. Martin Juliš a Karel Obrtlík b Tomáš Podrábský a Martin
ZMENY POVRCHOVÝCH MECHANICKÝCH VLASTNOSTÍ SYSTÉMU S TENKÝMI VRSTVAMI PO KOMBINOVANÉM NAMÁHÁNÍ. Roman Reindl, Ivo Štepánek
ZMENY POVRCHOVÝCH MECHANICKÝCH VLASTNOSTÍ SYSTÉMU S TENKÝMI VRSTVAMI PO KOMBINOVANÉM NAMÁHÁNÍ Roman Reindl, Ivo Štepánek Západoceská univerzita v Plzni, Univerzitní 22, 306 14 Plzen, CR, ivo.stepanek@volny.cz
Únava materiálu. únavového zatěžování. 1) Úvod. 2) Základní charakteristiky. 3) Křivka únavového života. 4) Etapy únavového života
Únava materiálu 1) Úvod 2) Základní charakteristiky únavového zatěžování 3) Křivka únavového života 4) Etapy únavového života 5) Klíčové vlivy na únavový život 1 Degradace vlastností materiálu za provozu
COMTES FHT a.s. R&D in metals
COMTES FHT a.s. R&D in metals 2 Komplexnost Idea na bázi základního a aplikovaného výzkumu Produkt nebo technologie s novou přidanou hodnotou Simulace vlastností materiálu a technologického zpracování
Key words: impact echo, roof tiles, frost resistance, ultrasonic impulse method
Czech Society for Nondestructive Testing NDE for Safety / DEFEKTOSKOPIE 211 November 9-11, 211 - Harmony Club Hotel, Ostrava - Czech Republic POROVNÁNÍ DETEKCE VNITŘNÍCH VAD MRAZEM POŠKOZENÝCH STŘEŠNÍCH
ZKOUŠKY MECHANICKÝCH. Mechanické zkoušky statické a dynamické
ZKOUŠKY MECHANICKÝCH VLASTNOSTÍ MATERIÁLŮ Mechanické zkoušky statické a dynamické Úvod Vlastnosti materiálu, lze rozdělit na: fyzikální a fyzikálně-chemické; mechanické; technologické. I. Mechanické vlastnosti
Wöhlerova křivka (uhlíkové oceli výrazná mez únavy)
Únava 1. Úvod Mezním stavem únava je definován stav, kdy v důsledku působení časově proměnných zatížení dojde k poruše funkční způsobilosti konstrukce či jejího elementu. Charakteristické pro tento proces
Hliníkové a nerezové konstrukce
Hliníkové a nerezové konstrukce Studijní program: STAVEBNÍ INŽENÝRSTVÍ, magisterské studium Kód předmětu: k134yhnk Volitelný předmět 1+1, zápočet Hliníkové konstrukce Prof. Ing. František Wald, CSc., místnost
Test A 100 [%] 1. Čím je charakteristická plastická deformace? - Je to deformace nevratná.
Test A 1. Čím je charakteristická plastická deformace? - Je to deformace nevratná. 2. Co je to µ? - Poissonův poměr µ poměr poměrného příčného zkrácení k poměrnému podélnému prodloužení v oblasti pružných
VÝZKUM MECHANICKÝCH VLASTNOSTÍ SVAROVÝCH SPOJŮ MODIFIKOVANÝCH ŽÁROPEVNÝCH OCELÍ T24 A P92. Ing. Petr Mohyla, Ph.D.
VÝZKUM MECHANICKÝCH VLASTNOSTÍ SVAROVÝCH SPOJŮ MODIFIKOVANÝCH ŽÁROPEVNÝCH OCELÍ T24 A P92 Ing. Petr Mohyla, Ph.D. Úvod Od konce osmdesátých let 20. století probíhá v celosvětovém měřítku intenzivní vývoj
VLIV KOROZE NA ÚNAVOVOU PEVNOST SVAROVÉHO SPOJE
ACTA UNIVERSITATIS AGRICULTURAE ET SILVICULTURAE MENDELIANAE BRUNENSIS SBORNÍK MENDELOVY ZEMĚDĚLSKÉ A LESNICKÉ UNIVERZITY V BRNĚ Ročník LV 27 Číslo 5, 2007 VLIV KOROZE NA ÚNAVOVOU PEVNOST SVAROVÉHO SPOJE
COMPARISON OF SYSTEM THIN FILM SUBSTRATE WITH VERY DIFFERENT RESISTANCE DURING INDENTATION TESTS. Matyáš Novák, Ivo Štěpánek
POROVNÁNÍ SYSTÉMŮ TENKÁ VRSTVA SUBSTRÁT S VELICE ROZDÍLNOU ODOLNOSTÍ PŘI INDENTAČNÍCH ZKOUŠKÁCH COMPARISON OF SYSTEM THIN FILM SUBSTRATE WITH VERY DIFFERENT RESISTANCE DURING INDENTATION TESTS Matyáš Novák,
Houževnatost. i. Základní pojmy (tranzitní lomové chování ocelí, teplotní závislost pevnostních vlastností, fraktografie)
Houževnatost i. Základní pojmy (tranzitní lomové chování ocelí, teplotní závislost pevnostních vlastností, fraktografie) ii. (Empirické) zkoušky houževnatosti (Charpy, TNDT) iii. Lineárně-elastická elastická
Houževnatost. i. Základní pojmy (tranzitní lomové chování ocelí, teplotní závislost pevnostních vlastností, fraktografie) ii.
Henry Kaiser, Hoover Dam 1 Henry Kaiser, 2 Houževnatost i. Základní pojmy (tranzitní lomové chování ocelí, teplotní závislost pevnostních vlastností, fraktografie) ii. (Empirické) zkoušky houževnatosti
Sledování koroze kovů měřením elektrochemického šumu a měřením akustické emise
Sledování koroze kovů měřením elektrochemického šumu a měřením akustické emise Miroslav Varner, ČKD Blansko Strojírny, a. s., Blansko Abstrakt Poškozování kovů obvyklými typy koroze (celková, bodová, štěrbinová,
Lítáme v 3D tisku? Ing. Jaroslav Vtípil, Ph.D. Ing. Andrej Chrzanowski
Lítáme v 3D tisku? Ing. Jaroslav Vtípil, Ph.D. Ing. Andrej Chrzanowski PŘEDSTAVENÍ SPOLEČNOSTI ZAKLADATELÉ PRŮMYSL: ČESKA ZBROJOVKA a.s. BENEŠ a LÁT a.s. AKADEMIE: AKADEMIE VĚD ČESKÉ REPUBLIKY FYZIKÁLNÍ
2 VYMEZENÍ ŘEŠENÉ PROBLEMATIKY A PŘEDBĚŽNÉHO CÍLE DISERTAČNÍ PRÁCE
1 2 Obsah OBSAH 1 ÚVOD 4 2 VYMEZENÍ ŘEŠENÉ PROBLEMATIKY A PŘEDBĚŽNÉHO CÍLE DISERTAČNÍ PRÁCE 5 3 SHRNUTÍ SOUČASNÉHO STAVU POZNÁNÍ 9 3.1 Únavové chování neželezných slitin 9 3.2 Aplikace metody akustické
5. Únava materiálu S-n přístup (Stress-life) Pavel Hutař, Luboš Náhlík
Příklad Zadání: Vytvořte přibližný S-n diagram pro ocelovou tyč a vyjádřete její rovnici. Jakou životnost můžeme očekávat při zatížení souměrně střídavým cyklem o amplitudě 100 MPa? Je dáno: Mez pevnosti
VLIV STRUKTURNÍCH VAD NA ÚNAVOVÉ CHOVÁNÍ Mg SLITINY AZ91 LITÉ DO PÍSKU
VLIV STRUKTURNÍCH VAD NA ÚNAVOVÉ CHOVÁNÍ Mg SLITINY AZ91 LITÉ DO PÍSKU EFFECT OF STRUCTURAL DEFECTS ON THE FATIGUE BEHAVIOUR OF SAND-CAST Mg ALLOY AZ91 Hnilica František a), Ocenášek Vladivoj b) UJP PRAHA
Fakulta strojního inženýrství. Vědecká a výzkumná činnost Obsah:
Vědecká a výzkumná činnost 2008 Obsah: 1) Pedagogická činnost mimo výuky byla zaměřena na: a) animační zobrazení zkoušek mechanických vlastností b) animace zkoušek abrazivního opotřebení materiálů 2) VČ
ÚNAVOVÉ CHOVÁNÍ NIKLOVÉ SUPERSLITINY INCONEL 738LC ZA POKOJOVÉ TEPLOTY FATIGUE BEHAVIOUR OF NICKEL BASE SUPERALLOY INCONEL 738LC AT ROOM TEMPERATURE
ÚNAVOVÉ CHOVÁNÍ NIKLOVÉ SUPERSLITINY INCONEL 738LC ZA POKOJOVÉ TEPLOTY FATIGUE BEHAVIOUR OF NICKEL BASE SUPERALLOY INCONEL 738LC AT ROOM TEMPERATURE Martin Juliš a, Karel Obrtlík b, Martin Petrenec b,
Výzkumný a zkušební ústav Plzeň s.r.o. Zkušební laboratoř Tylova 1581/46, 301 00 Plzeň
Pracoviště zkušební laboratoře: 1. Zkušebna Analytická chemie 2. Zkušebna Metalografie 3. Mechanická zkušebna včetně detašovaného pracoviště Orlík 266, 316 06 Plzeň 4. Dynamická zkušebna Orlík 266, 316
EDDY CURRENT TESTING ÚVOD DOPORUČENÉ MATERIÁLY DEFINICE URČENÍ DÉKLA ŠKOLENÍ. Sylabus pro kurzy metody vířivých proudů dle systému ISO 9712 1 / 7
EDDY CURRENT TESTING Sylabus pro kurzy metody vířivých proudů dle systému ISO 9712 ET PROCES SYSTÉM METODA STUPEŇ / TECHNIKA SEKTOR CODE PLATNÉ OD ZPRACOVAL NDT 9712 ET 1, 2, 3 MS, t - 4 / 2015 ROXER ÚVOD
Témata doktorského studia pro akademický rok 2014/2015
Prezentace Ústavu konstruování 2014 Témata doktorského studia pro akademický rok 2014/2015 Ústav konstruování Posláním ÚK je zajištění vysoké kvality vzdělávání, výzkumu a komplexních služeb v oblasti
Směřování aplikovaného výzkumu ČR v oblasti svařování a tepelného zpracování. Jaromír Moravec
Směřování aplikovaného výzkumu ČR v oblasti svařování a tepelného zpracování. Jaromír Moravec Orientace aplikovaného výzkumu v ČR 1) Privátní vývoj realizovaný v rámci jednotlivých společností. Inovace
23. dny tepelného zpracování 23 rd International Conference on Heat Treatment
Asociace pro tepelné zpracování kovů Association for Heat Treatment of Metals ECOSOND s.r.o. Česká společnosti pro nové materiály a technologie Czech Society for New Materials and Technologies Ústav fyziky
Západočeská univerzita v Plzni fakulta Strojní
Západočeská univerzita v Plzni fakulta Strojní 23. dny tepelného zpracování s mezinárodní účastí Návrh technologie laserového povrchového kalení oceli C45 Autor: Klufová Pavla, Ing. Kříž Antonín, Doc.
Materiálové laboratoře Chomutov s.r.o. Zkušební laboratoř MTL Luční 4624, 430 01 Chomutov
Laboratoř je způsobilá aktualizovat normy identifikující zkušební postupy. Laboratoř uplatňuje flexibilní přístup k rozsahu akreditace upřesněný v dodatku. Aktuální seznam činností prováděných v rámci
Slitiny titanu pro použití (nejen) v medicíně
Slitiny titanu pro použití (nejen) v medicíně Josef Stráský a spol. Katedra fyziky materiálů MFF UK Obsah Vývoj slitin Ti pro použití v ortopedii Spolupráce: Beznoska s.r.o., Kladno Ultrajemnozrnné slitiny
Centrum AdMaS Struktura centra Vývoj pokročilých stavebních materiálů Vývoj pokročilých konstrukcí a technologií
Centrum AdMaS (Advanced Materials, Structures and Technologies) je moderní centrum vědy a komplexní výzkumná instituce v oblasti stavebnictví, která je součástí Fakulty stavební Vysokého učení technického
METODA AKUSTICKÉ EMISE V HODNOCENÍ KVALITY ODPOROVÉHO BODOVÉHO SVAŘOVÁNÍ ACOUSTIC EMISSION TESTING IN QUALITY CONTROL OF RESISTANCE SPOT WELDING
Czech Society for Nondestructive Testing NDE for Safety / DEFEKTOSKOPIE 2012 October 30 - November 1, 2012 - Seč u Chrudimi - Czech Republic METODA AKUSTICKÉ EMISE V HODNOCENÍ KVALITY ODPOROVÉHO BODOVÉHO
FRACTOGRAPHIC STUDY OF FRACTURE SURFACES IN WELDED JOINTS OF HSLA STEEL AFTER MECHANICAL TESTING
FRACTOGRAPHIC STUDY OF FRACTURE SURFACES IN WELDED JOINTS OF HSLA STEEL AFTER MECHANICAL TESTING Doc.Dr.Ing. Antonín KŘÍŽ Sborník str. 183-192 Požadavky kladené dnešními výrobci, zejména v průmyslu dopravních
Témata doktorského studia pro akademický rok 2014/2015
Prezentace Ústavu konstruování 2014 Témata doktorského studia pro akademický rok 2014/2015 Ústav konstruování Posláním ÚK je zajištění vysoké kvality vzdělávání, výzkumu a komplexních služeb v oblasti
PENETRANT TESTING ÚVOD DOPORUČENÉ MATERIÁLY DEFINICE URČENÍ DÉKLA ŠKOLENÍ. Sylabus pro kurzy kapilární metody dle systému ISO / 3
PENETRANT TESTING Sylabus pro kurzy kapilární metody dle systému ISO 9712 PT PROCES SYSTÉM METODA ÚVOD STUPEŇ / TECHNIKA SEKTOR CODE PLATNÉ OD ZPRACOVAL NDT 9712 PT 1, 2, 3 MS, w, c - 4 / 2015 ŠKEŘÍK Kapilární
- 120 - VLIV REAKTOROVÉHO PROSTŘEDl' NA ZKŘEHNUTI' Cr-Mo-V OCELI
- 120 - VLIV REAKTOROVÉHO PROSTŘEDl' NA ZKŘEHNUTI' Cr-Mo-V OCELI Ing. K. Šplíchal, Ing. R. Axamit^RNDr. J. Otruba, Prof. Ing. J. Koutský, DrSc, ÚJV Řež 1. Úvod Rozvoj trhlin za účasti koroze v materiálech
České vysoké učení technické v Praze, Fakulta strojní. Pevnost a životnost Jur II. Pevnost a životnost. Jur II
České vysoké učení technické v Praze, Fakulta strojní 1/13 Pevnost a životnost Jur II Milan Růžička, Josef Jurenka, Zbyněk Hrubý Poděkování: Děkuji prof. Ing. Jiřímu Kunzovi, CSc za laskavé svolení s využitím
Metody modifikace topografie strojních prvků
Metody modifikace topografie strojních prvků, M.Omasta Ústav konstruování Odbor metodiky konstruování Fakulta strojního inženýrství Vysoké učení technické v Brně, vytvořeno v rámci projektu FRVŠ 2452/2010
5. Únava Zatížení při únavě, Wöhlerův přístup a lomová mechanika, únosnost, vliv vrubů, kumulace poškození, přístup podle Eurokódu.
5. Únava Zatížení při únavě, Wöhlerův přístup a lomová mechanika, únosnost, vliv vrubů, kumulace poškození, přístup podle Eurokódu. K poškození únavou dochází při zatížení výrazně proměnném s časem. spolehlivost
MĚŘENÍ ELASTICITRY OVLIVNĚNÝCH PÁSEM SVAROVÝCH SPOJŮ VYSOKOPEVNOSTNÍCH OCELÍ
MĚŘENÍ ELASTICITRY OVLIVNĚNÝCH PÁSEM SVAROVÝCH SPOJŮ VYSOKOPEVNOSTNÍCH OCELÍ Petr HANUS, Michal KONEČNÝ, Josef TOMANOVIČ Katedra mechaniky, materiálů a částí strojů, Dopravní fakulta Jana Pernera, Univerzita
MECHANICKÉ A NĚKTERÉ DALŠÍ CHARAKTERISTIKY PLECHŮ Z OCELI ATMOFIX B (15127, S355W) VE STAVU NORMALIZAČNĚ VÁLCOVANÉM
MECHANICKÉ A NĚKTERÉ DALŠÍ CHARAKTERISTIKY PLECHŮ Z OCELI ATMOFIX B (15127, S355W) VE STAVU NORMALIZAČNĚ VÁLCOVANÉM Miroslav Liška, Ondřej Žáček MMV s.r.o. Patinující ocele a jejich vývoj Oceli se zvýšenou
Automatické generování pozic optického skeneru pro digitalizaci plechových dílů.
Automatické generování pozic optického skeneru pro digitalizaci plechových dílů. Tomáš Koutecký Prezentace k obhajobě doktorské dizertační práce Ústav konstruování Odbor reverzního inženýrství a aditivních
OPTIMALIZACE NÁVRHU CB VOZOVEK NA ZÁKLADĚ POČÍTAČOVÉHO A EXPERIMENTÁLNÍHO MODELOVÁNÍ. GAČR 103/09/1746 ( )
OPTIMALIZACE NÁVRHU CB VOZOVEK NA ZÁKLADĚ POČÍTAČOVÉHO A EXPERIMENTÁLNÍHO MODELOVÁNÍ. GAČR 103/09/1746 (2009 2011) Dílčí část projektu: Experiment zaměřený na únavové vlastnosti CB desek L. Vébr, B. Novotný,
VŠB Technical University of Ostrava, Faculty of Mechanical engineering, 17. Listopadu 15, Ostrava Poruba, Czech Republic
SIMULACE PROTLAČOVÁNÍ SLITIN Al NÁSTROJEM ECAP S UPRAVENOU GEOMETRIÍ A POROVNÁNÍ S EXPERIMENTY Abstrakt Jan Kedroň, Stanislav Rusz, Stanislav Tylšar VŠB Technical University of Ostrava, Faculty of Mechanical
