1 Nepřímoohřevný zásobník ENBRA MAX Energetická třída E NÁVOD NA POUŽITÍ, INSTALACI A ÚDRŽBU.

2

3 Před instalací ohřívače si pozorně přečtěte tento návod! Tímto návodem Vás seznámíme s použitím, umístěním, konstrukcí, údržbou a dalšími informacemio zásobníkovém tlakovém ohřívači vody ENBRA NOK. Spolehlivost a bezpečnost výrobku je potvrzena zkouškami vykonanými u Notifikovaného zkušebního ústavu. Doufáme, že Vám tento výrobek bude sloužit k plné spokojenosti. Druh prostredí: Výrobek doporučujeme používat ve vnitřním prostredí s teplotou vzduchu +2 C až 45 C a relativní vlhkostí max. 80%. Umístění: Ohřívač se umísťuje na zem vedle zdroje topné vody nebo v jeho největší blízkosti.všechny připojovací rozvody řádně tepelně zaizolujte. Ohřívač je vyroben z nerezové ocely AISI 316L svařované mikroplazmovou a TIG metodou. Maximální pracovní tlak je 10bar. Tento zásobník je určený k ohřevu užitkové vody na teplotu nižší, než je bod varu vody při standardním atmosférickém tlaku. Zásobník musí být připojený na zdroj tepla o odpovídajícím výkonu. Zásobník musí být instalován v odpovídajícím prostoru zamezujícím možnost zamrznutí. Doporučujeme umístit zásobník co nejblíže ke zdroji tepla, aby bylo v maximální míře zamezeno tepelným ztrátám. Pokud to není možné opatřete přívodní a zpáteční potrubí od zdroje tepla izolací. Zařízení je dodáváno se čtyřmi šroubovacími stojnami, které musí být našroubovány do dna zásobníku.

4 ROZMĚRY A PŘIPOJENÍ ENBRA MAX Model Povrch výměníku [m²] A B C D E F G H mm mm mm mm mm mm mm mm KW WW PR-PV Z 800 3, , KW Přívod užitkové vody WW Výstup teplé užitkové vody PR Zpátečka do kotle PV Přívod z kotle Tr Jímka čidla termostatu Z Recirkulace 1 Kryt servisní příruby 2 Základna ohřívače 3 Teploměr 4 Elektronická anoda 2

5 ROZMĚRY A PŘIPOJENÍ ENBRA MAX2 Model Povrch vým. 1 [m²] Povrch vým. 2 [m²] ØA B C D E F G L H O mm mm mm mm mm mm mm mm mm mm kw WW PR/ PV Z 800 1,30 3, ,30 3, KW Přívod užitkové vody WW Výstup teplé užitkové vody PR Zpátečka do kotle PV Přívod z kotle Tr Jímka čidla termostatu Z Recirkulace 1 Kryt servisní příruby 2 Základna ohřívače 3 Teploměr 4 Elektronická anoda

6 UVEDENÍ ZÁSOBNÍKU DO PROVOZU Po připojení zásobníku k vodovodnímu řádu, teplovodní otopné soustavě, popř. elektrické síti, a po přezkoušení pojistného ventilu (podle návodu přiloženého k ventilu) se může uvést zásobník do provozu. Postup: a) zkontrolovat vodovodní a elektrickou instalaci včetně připojení k teplovodní otopné soustavě. Zkontrolovat správné umístění čidla teploty užitkové vody v jímce.. Čidlo musí být v jímce zasunuta na doraz.. b) otevřít ventil teplé vody mísící baterie c) otevřít ventil přívodního potrubí studené vody k zásobníku d) jakmile začne voda ventilem pro teplou vodu vytékat, je plnění zásobníku ukončeno a ventil je třeba uzavřít e) projeví-li se netěsnost (víka příruby), doporučujeme dotažení šroubů víka příruby f) při ohřevu užitkové vody tepelnou energií z teplovodní otopné soustavy otevřít ventily na vstupu a výstupu topné vody, případně odvzdušnit výměník. Při zahájení provozu zásobník propláchnout až do vymizení zákalu g) řádně vyplnit záruční list a protokol o uvedení do provozu Na přívodním potrubí užitkové vody je nutné instalovat pojišťovací ventil o pojistném tlaku max 8bar!! Mezi pojistným ventilem a zásobníkem nesmí být žádná uzavíratelná armatura!! Odtokové potrubí pojistného ventilu nesmí být uzavřeno, musí volně ústit nad kanalizačním zařízením. Odtokové potrubí musí být vedeno a uloženo tak, aby nebyly možné žádné nárůsty tlaku. Musí být uloženo se zabezpečením proti mrazu. V blízkosti odtokového potrubí pojistného ventilu, nejlépe přímo na ventilu samotném, je třeba upevnit štítek s upozorněním a nápisem: Během topení může z bezpečnostních důvodů z odtokového potrubí unikat voda. Neuzavírejte prosím! Do okruhu zásobníku musí být instalována odpovídající a funkční expanzní nádoba!! Objem expanzní nádoby musí být nejméně 5% objemu zásobníku!! Pokud je tvrdost používané užitkové vody > 20 TH ( kde 1 TH = Francouzský stupeň = 10mg CaCO3/l ) je nutná instalace zařízení pro změkčení vody. 4

7 PŘIPOJENÍ ELEKTRONICKÉ ANODY Všechny servisní a instalační úkony provádějte při zařízení mimo provoz a bez připojeného elektrického napájení! Postup: a) Odmontujte spodní plastový kryt elektronické anody odšroubováním čtyřech šroubů b) Zasuňte napájecí kabel přes průchodku PG16 ( pozice 1 ), fázu a nulu připojte ke svorkám dvojpinu ( pozice 2 ) a zem připojte k zemnící svorce ( pozice 3 ). c) Namontujte zpět plastový kryt příruby. Zařízení obsahuje dvě LED diody signalizující provozní stav anodové ochrany ohřívače. Pokud ochrana pracuje správně zelená dioda L2 signalizuje správné napájení systému a modrá dioda L1 signalizuje stav napájení anody. L1 modrá L2 Signalizace zelená OFF OFF Zařízení bez napájení ON / BLIKÁ ON Zařízení zapnuto / Ochrana funguje správně BLIKÁ BLIKÁ Elektroda ve zkratu (obě diody blikají současně) BLIKÁ BLIKÁ Nepřipojená elektroda (diody blikají střídavě)

8 SCHÉMA ZAPOJENÍ (A) Pojišťovací ventil (B) Vypouštěcí kohout (C) Odtoková jímka (D) Expanzní nádoba (E) Redukční ventil (F) Zpětná klapka (G) Uzavírací ventil (H) Čerpadlo ( I ) Kotel (L) Solární panel 6

9 Je nutno respektovat návody k provozu zásobníku i zdroji tepla! Prvotní uvedení do provozu musí provést servisní technik. Ten provozovatele poučí o náležité obsluze a ovládání zařízení a upozorní ho na to, že u zásobníku je nutné pravidelně provádět údržbu a čištění. TECHNICKÁ DATA Utahovací moment na šrouby přírub je 8Nm. MODEL ENBRA MAX Objem zásobníku (l) Plocha výměníku (m 2 ) 3,05 3,55 Max. provozní tlak (bar) Max. provozní teplota ( C) Výkon výměníku - T 35 C* (kw) Dodávka TV - T 35 C* (l/h) Průtok výměníkem (m 3 /h) 3,0 3,0 Hmotnost bez vody (Kg) MODEL ENBRA MAX Objem zásobníku (l) Plocha výměníku 1 (m 2 ) 3,05 3,55 Plocha výměníku 2 (m 2 ) 1,30 1,30 Max. provozní tlak (bar) Max. provozní teplota ( C) Výkon výměníku 1 - T 35 C* (kw) Výkon výměníku 2 - T 35 C* (kw) Dodávka TV 1 - T 35 C* (l/h) Dodávka TV 2 - T 35 C* (l/h) Průtok výměníkem (m 3 /h) 3,0 3,0 Hmotnost bez vody (Kg) * ΔT 35 C, Teplota vody do výměníku 80 C

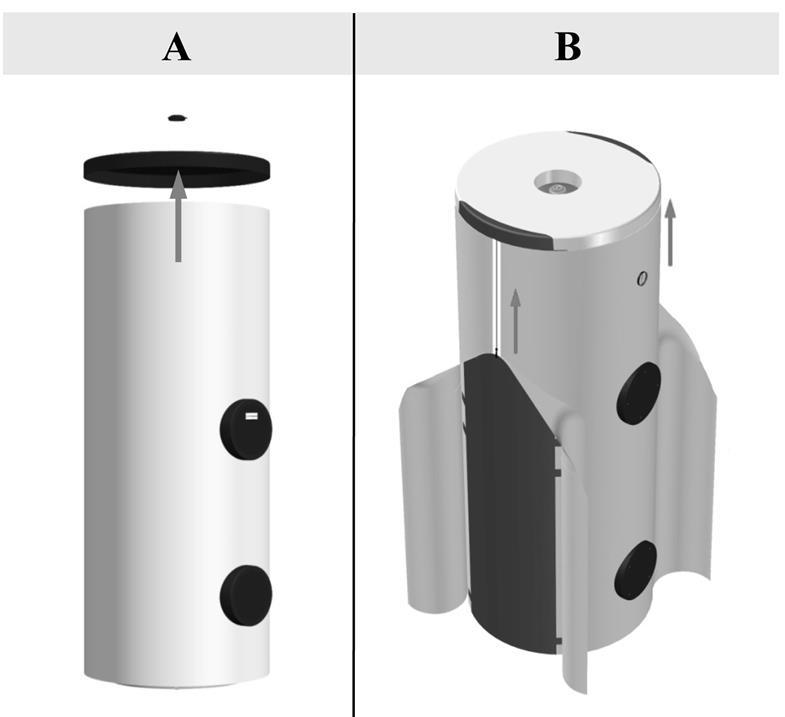

10 EASY ENTRY SYSTÉM A odejměte vrchní díl opláštění B rozepněte zip bočního opláštění a sejměte ho ze zásobníku C odstraňte ze zásobníku odnímatelnou EPS izolaci D umístěte zásobník do technické místnosti a nasaďte zpět izolaci a opláštění. Zásobník lze takhle umístit do místnosti s dveřma o šířce 80cm. 8

11 PROHLÁŠENÍ O SHODĚ Giona Holding prohlašuje na vlastní zodpovědnost, že zásobníky ENBRA MAX popsané v tomto návodě odpovídají požadavkům následujících Evropských norem: BT EMC PED 2006/95/CE, 2004/108/CE, art /23/CE Il Responsabile, The Manager; Der Verantwortliche, Le Responsable, El Responsable, Responsabil Marco GIONA ENBRA, a. s. Popůvky 404, Troubsko T: E: brno@enbra.cz
