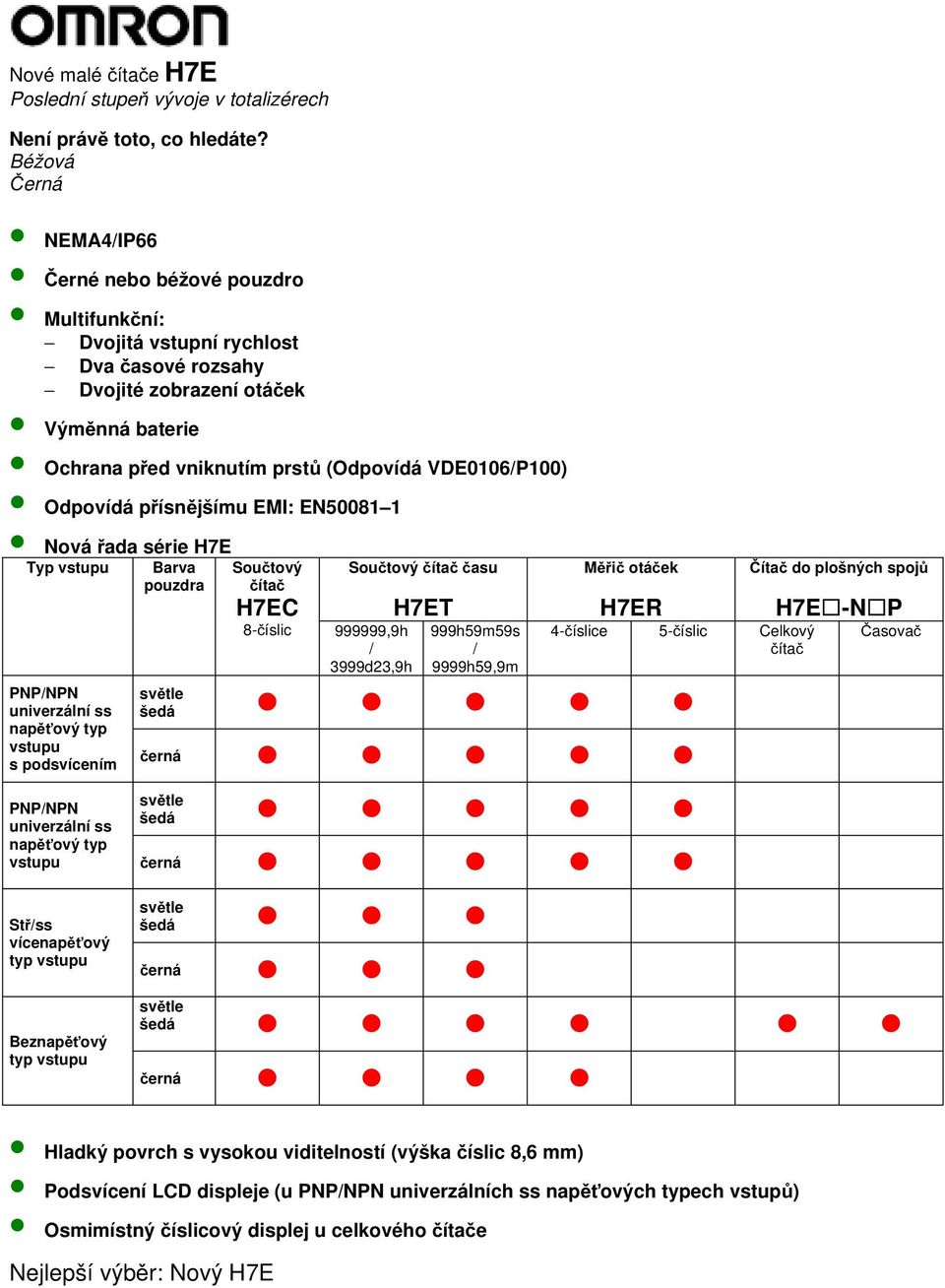

1 Nové malé čítače H7E Poslední stupeň vývoje v totalizérech Není právě toto, co hledáte? Béžová Černá NEMA4/IP66 Černé nebo béžové pouzdro Multifunkční: Dvojitá vstupní rychlost Dva časové rozsahy Dvojité zobrazení otáček Výměnná baterie Ochrana před vniknutím prstů (Odpovídá VDE0106/P100) Odpovídá přísnějšímu EMI: EN Nová řada série H7E Typ vstupu PNP/NPN univerzální ss napěťový typ vstupu Barva pouzdra Součtový čítač H7EC 8-číslic ,9h / 3999d23,9h Součtový čítač času H7ET 999h59m59s / 9999h59,9m Měřič otáček H7ER 4-číslice 5-číslic Celkový čítač světle šedá s podsvícením černá světle PNP/NPN šedá univerzální ss napěťový typ vstupu černá Čítač do plošných spojů H7E -N P Časovač Stř/ss vícenapěťový typ vstupu Beznapěťový typ vstupu světle šedá černá světle šedá černá Hladký povrch s vysokou viditelností (výška číslic 8,6 mm) Podsvícení LCD displeje (u PNP/NPN univerzálních ss napěťových typech vstupů) Osmimístný číslicový displej u celkového čítače Nejlepší výběr: Nový H7E

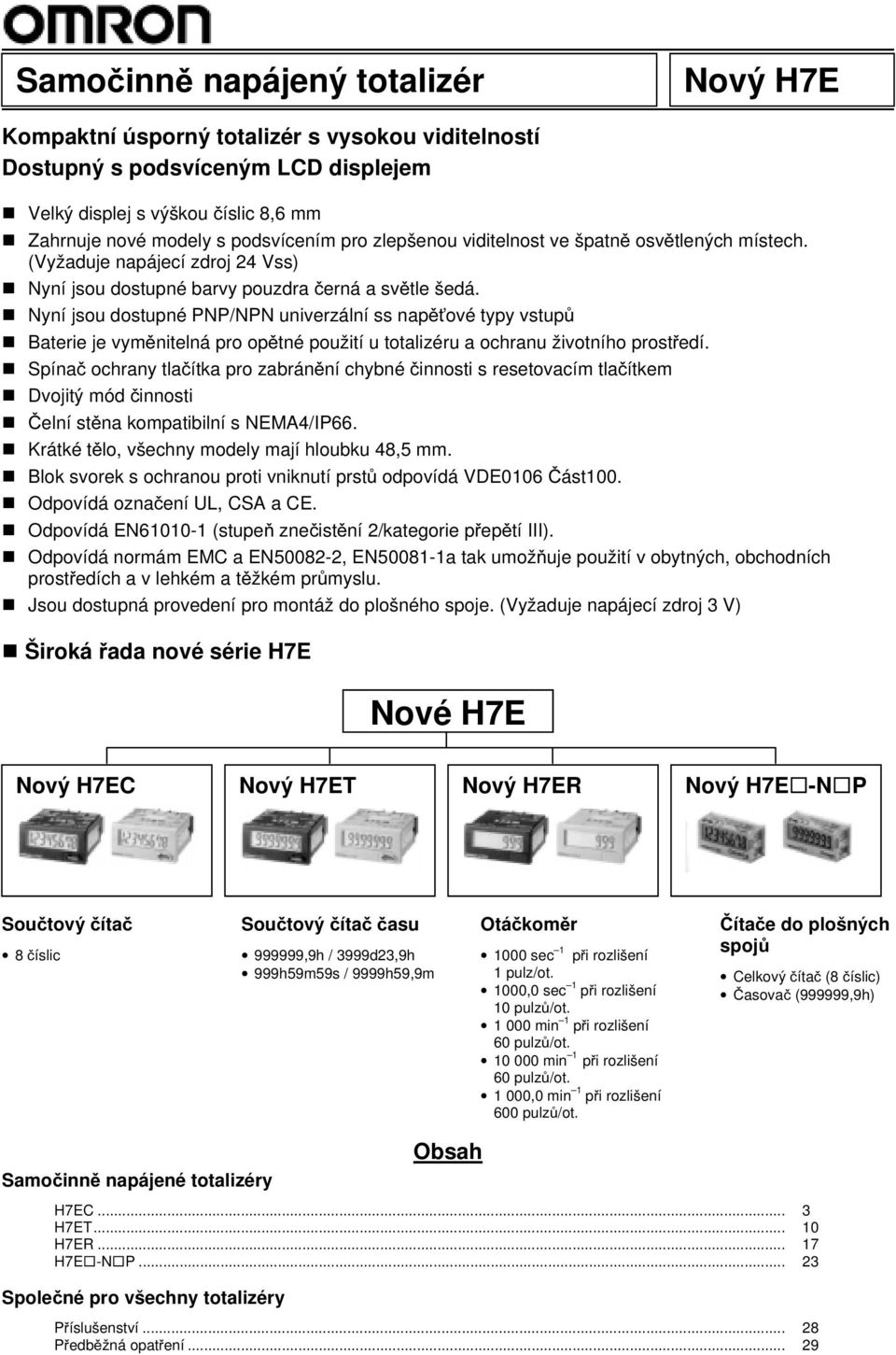

2 Samočinně napájený totalizér Nový H7E Kompaktní úsporný totalizér s vysokou viditelností Dostupný s podsvíceným LCD displejem Velký displej s výškou číslic 8,6 mm Zahrnuje nové modely s podsvícením pro zlepšenou viditelnost ve špatně osvětlených místech. (Vyžaduje napájecí zdroj 24 Vss) Nyní jsou dostupné barvy pouzdra černá a světle šedá. Nyní jsou dostupné PNP/NPN univerzální ss napěťové typy vstupů Bateriejevyměnitelná pro opětné použití u totalizéru a ochranu životního prostředí. Spínač ochrany tlačítka pro zabránění chybné činnosti s resetovacím tlačítkem Dvojitý mód činnosti Čelní stěna kompatibilní s NEMA4/IP66. Krátké tělo, všechny modely mají hloubku 48,5 mm. Blok svorek s ochranou proti vniknutí prstů odpovídá VDE0106 Část100. Odpovídá označení UL, CSA a CE. Odpovídá EN (stupeň znečistění 2/kategorie přepětí III). Odpovídá normám EMC a EN , EN a tak umožňuje použití v obytných, obchodních prostředích a v lehkém a těžkém průmyslu. Jsou dostupná provedení pro montáž do plošného spoje. (Vyžaduje napájecí zdroj 3 V) Široká řada nové série H7E Nové H7E Nový H7EC Nový H7ET Nový H7ER Nový H7E -N P Součtový čítač 8 číslic Součtový čítač času ,9h / 3999d23,9h 999h59m59s / 9999h59,9m Otáčkoměr 1000 sec 1 při rozlišení 1 pulz/ot. 1000,0 sec 1 při rozlišení 10 pulzů/ot min 1 při rozlišení 60 pulzů/ot min 1 při rozlišení 60 pulzů/ot ,0 min 1 při rozlišení 600 pulzů/ot. Čítače do plošných spojů Celkový čítač (8 číslic) Časovač (999999,9h) Samočinně napájené totalizéry Obsah H7EC... 3 H7ET H7ER H7E -N P Společné pro všechny totalizéry Příslušenství Předběžná opatření... 29

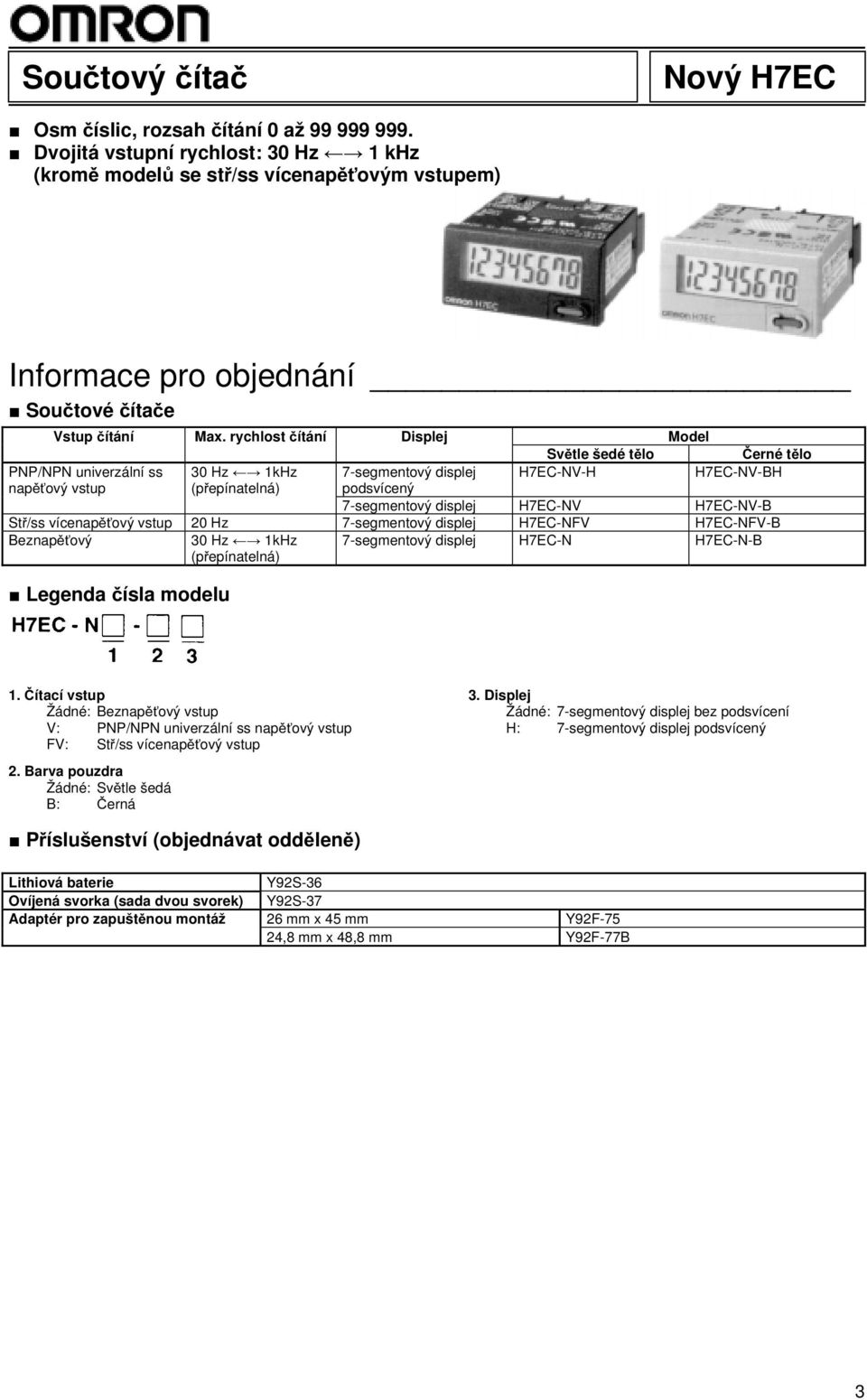

3 Součtový čítač Nový H7EC Osm číslic, rozsah čítání 0 až Dvojitá vstupní rychlost: 30 Hz 1kHz (kromě modelů se stř/ss vícenapěťovým vstupem) Informace pro objednání Součtové čítače Vstup čítání Max. rychlost čítání Displej Model Světle šedé tělo Černé tělo PNP/NPN univerzální ss napěťový vstup 30 Hz 1kHz (přepínatelná) 7-segmentový displej podsvícený 7-segmentový displej H7EC-NV-H H7EC-NV H7EC-NV-BH H7EC-NV-B Stř/ss vícenapěťový vstup 20 Hz 7-segmentový displej H7EC-NFV H7EC-NFV-B Beznapěťový 30 Hz 1kHz (přepínatelná) 7-segmentový displej H7EC-N H7EC-N-B Legenda čísla modelu 1. Čítací vstup Žádné: Beznapěťový vstup V: PNP/NPN univerzální ss napěťový vstup FV: Stř/ss vícenapěťový vstup 2. Barva pouzdra Žádné: Světle šedá B: Černá 3. Displej Žádné: 7-segmentový displej bez podsvícení H: 7-segmentový displej podsvícený Příslušenství (objednávat odděleně) Lithiová baterie Ovíjená svorka (sada dvou svorek) Adaptér pro zapuštěnou montáž Y92S-36 Y92S mm x 45 mm Y92F-75 24,8 mm x 48,8 mm Y92F-77B 3

4 Nový H7EC Nový H7EC Specifikace Všeobecně Položka H7EC-NV- H7EC-NFV- H7EC-N- H7EC-NV- H Mód činnosti Čítání nahoru Způsob montáže Do panelu Vnější připojení Šroubové svorky, volitelně ovíjené svorky (viz poznámka 1) Resetování Vnější/ruční resetování Počet číslic 8 Čítací vstup PNP/NPN univerzální ss Stř/ss vícenapěťový vstup Beznapěťový vstup napěťový vstup Displej 7-segmentový LCD displej s nebo bez podsvícení (výška číslic: 8,6 mm)(viz poznámka 2) Max. čítací rychlost 30Hz/1kHz 20Hz 30Hz/1kHz Barva pouzdra Světle šedá nebo černá (-B modely) Příslušenství Vodě odolné těsnění, montážní rámeček Splňující normy UL508, CSA C22.2 No.14, Lloyds Odpovídá EN /IEC (Stupeň znečistění 2/kategorie přepětí III). Odpovídá VDE0106/P Jsou požadovány samostatně objednávané ovíjené svorky (Y92S-37) 2. Pouze modely PNP/NPN univerzální se ss napěťovým vstupem (-H modely) mají podsvícení. Jmenovité hodnoty Položka H7EC-NV- H7EC-NFV- H7EC-N- H7EC-NV- H Napájecí napětí Model s podsvícením: 24 Vss Není požadováno (napájení z vestavěné baterie) (max. 0,3 W) (jen pro podsvícení) Model bez podsvícení: není požadováno (napájení z vestavěné baterie) Čítací vstup Úroveň log. 1: 4,5 až 30 Vss Úroveň log. 0: 0 až 2 Vss (Vstupní impedance: asi 4,7 kω) Úroveň log. 1: 24 až 240 Vstř/Vss, 50/60 Hz Úroveň log. 0: 0až2,4Vstř/Vss, 50/60 Hz Resetovací vstup Max. čítací rychlost (viz poznámka) Minimální šířka signálu Resetovací systém Utahovací moment šroubových svorek Okolní teplota Okolní vlhkost Pracovní: 25% až 85% Beznapěťový vstup Maximální impedance v sepnutém stavu: max. 10 kω Zbytkové napětí v sepnutém stavu: max. 0,5 V Minimální impedance v rozepnutém stavu: min. 750 kω Beznapěťový vstup Maximální impedance v sepnutém stavu: max. 10 kω Zbytkové napětí v sepnutém stavu: max. 0,5 V Minimální impedance v rozepnutém stavu: min. 750 kω 30 Hz nebo 1 khz (přepínatelné přepínačem) 20 Hz 30 Hz nebo 1 khz (přepínatelné přepínačem) 20 Hz: 25 msec 30 Hz: 16,7 msec 1kHz:0,5msec Vnější reset nebo ruční reset: Minimální šířka signálu 20 msec max. 0,98 N. m Pracovní: 10 C až 55 C (bez kondenzace par nebo námrazy) Skladovací: 25 C až 65 C (bez kondenzace par nebo námrazy) Poměr ON/OFFje1:1 4

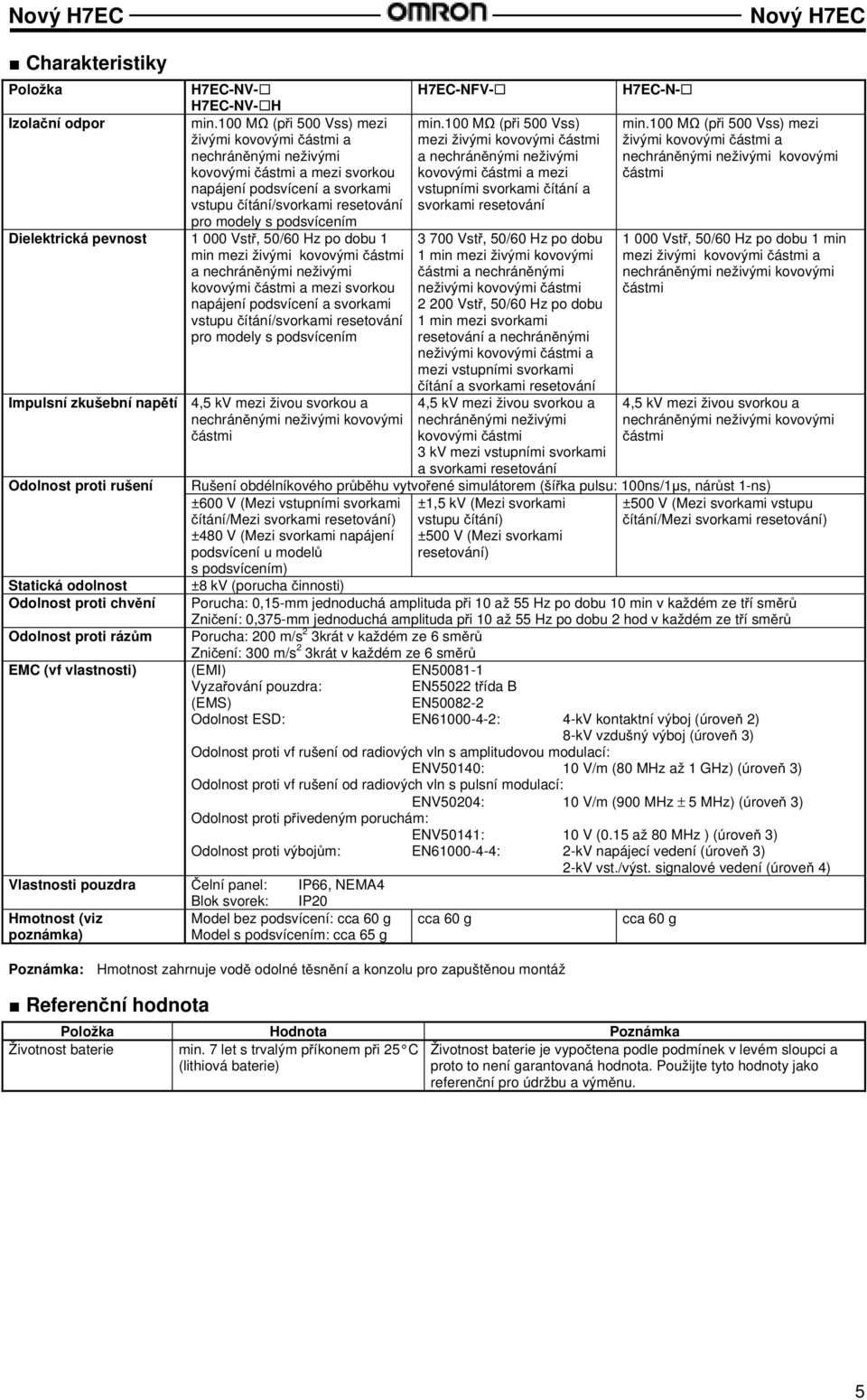

5 Nový H7EC Nový H7EC Charakteristiky Položka H7EC-NV- H7EC-NV- H H7EC-NFV- Izolační odpor min.100 MΩ (při 500 Vss) mezi živými kovovými částmi a nechráněnými neživými kovovými částmi a mezi svorkou napájení podsvícení a svorkami vstupu čítání/svorkami resetování pro modely s podsvícením Dielektrická pevnost Vstř, 50/60 Hz po dobu 1 min mezi živými kovovými částmi a nechráněnými neživými kovovými částmi a mezi svorkou napájení podsvícení a svorkami vstupu čítání/svorkami resetování pro modely s podsvícením Impulsní zkušební napětí 4,5 kv mezi živou svorkou a nechráněnými neživými kovovými částmi min.100 MΩ (při 500 Vss) mezi živými kovovými částmi a nechráněnými neživými kovovými částmi a mezi vstupními svorkami čítání a svorkami resetování Vstř, 50/60 Hz po dobu 1 min mezi živými kovovými částmi a nechráněnými neživými kovovými částmi Vstř, 50/60 Hz po dobu 1 min mezi svorkami resetování a nechráněnými neživými kovovými částmi a mezi vstupními svorkami čítání a svorkami resetování 4,5 kv mezi živou svorkou a nechráněnými neživými kovovými částmi 3 kv mezi vstupními svorkami a svorkami resetování H7EC-N- min.100 MΩ (při 500 Vss) mezi živými kovovými částmi a nechráněnými neživými kovovými částmi Vstř, 50/60 Hz po dobu 1 min mezi živými kovovými částmi a nechráněnými neživými kovovými částmi 4,5 kv mezi živou svorkou a nechráněnými neživými kovovými částmi Odolnost proti rušení Rušení obdélníkového průběhu vytvořené simulátorem (šířka pulsu: 100ns/1µs, nárůst 1-ns) ±600 V (Mezi vstupními svorkami čítání/mezi svorkami resetování) ±1,5 kv (Mezi svorkami vstupu čítání) ±500 V (Mezi svorkami vstupu čítání/mezi svorkami resetování) ±480 V (Mezi svorkami napájení podsvícení u modelů s podsvícením) ±500 V (Mezi svorkami resetování) Statická odolnost ±8 kv (porucha činnosti) Odolnost proti chvění Porucha: 0,15-mm jednoduchá amplituda při 10 až 55 Hz po dobu 10 min v každém ze tří směrů Zničení: 0,375-mm jednoduchá amplituda při 10 až 55 Hz po dobu 2 hod v každém ze tří směrů Odolnost proti rázům Porucha: 200 m/s 2 3krát v každém ze 6 směrů Zničení: 300 m/s 2 3krát v každém ze 6 směrů EMC (vf vlastnosti) (EMI) EN Vyzařování pouzdra: EN55022 třída B (EMS) EN Odolnost ESD: EN : 4-kV kontaktní výboj (úroveň 2) 8-kV vzdušný výboj (úroveň 3) Odolnost proti vf rušení od radiových vln s amplitudovou modulací: ENV50140: 10 V/m (80 MHz až 1 GHz) (úroveň 3) Odolnost proti vf rušení od radiových vln s pulsní modulací: ENV50204: 10 V/m (900 MHz ± 5 MHz) (úroveň 3) Odolnost proti přivedeným poruchám: ENV50141: 10 V (0.15 až 80 MHz ) (úroveň 3) Odolnost proti výbojům: EN : 2-kV napájecí vedení (úroveň 3) 2-kV vst./výst. signalové vedení (úroveň 4) Vlastnosti pouzdra Čelní panel: IP66, NEMA4 Blok svorek: IP20 Hmotnost (viz poznámka) Model bez podsvícení: cca 60 g Model s podsvícením: cca 65 g cca 60 g cca 60 g Hmotnost zahrnuje vodě odolné těsnění a konzolu pro zapuštěnou montáž Referenční hodnota Položka Hodnota Poznámka Životnost baterie min. 7 let s trvalým příkonem při 25 C (lithiová baterie) Životnost baterie je vypočtena podle podmínek v levém sloupci a proto to není garantovaná hodnota. Použijte tyto hodnoty jako referenční pro údržbu a výměnu. 5

6 Nový H7EC Nový H7EC Názvosloví Resetovací tlačítko Resetuje hodnotu čítání. Není v činnosti při ochraně tlačítek. Spínač rychlosti čítání Pro všechny modely mimo H7EC-NFV-. Pokudjezměněno nastavení spínače, stiskněte tlačítko resetování na čelním panelu. Spínač ochrany tlačítka Nastavení (viz poznámka) Ochrana tlačítka OFF vypnuto (standardní nastavení) Nastavení (viz poznámka) Rychlost čítání 30 Hz (standardní nastavení) ON zapnuto 1kHz Nastavení přepínače proveďte před montáží do řídicího panelu. Činnost Módy činnosti H7EC Součtový čítač Přírůstková činnost (Up) nahoru 6

7 Nový H7EC Nový H7EC Rozměry H7EC-N Všechny uvedené rozměry jsou v milimetrech, pokud není uvedeno jinak. Výřezy v panelu Rozměry s konzolou pro zapuštěnou montáž Při montáži vložte čítač do výřezu, vložte zezadu adaptér a zatlačte na čítač tak, aby vzniklá mezera mezi nimi byla co nejmenší. Použijte šrouby pro zajištění čítače. Pokud je požadována vodotěsnost, vložte vodě odolné těsnění. Při instalování několika čítačů zajistěte, aby okolní teplota nepřekročila teplotu udávanou ve specifikaci. Vhodná tloušťka panelu je od 1 do 5 mm. 7

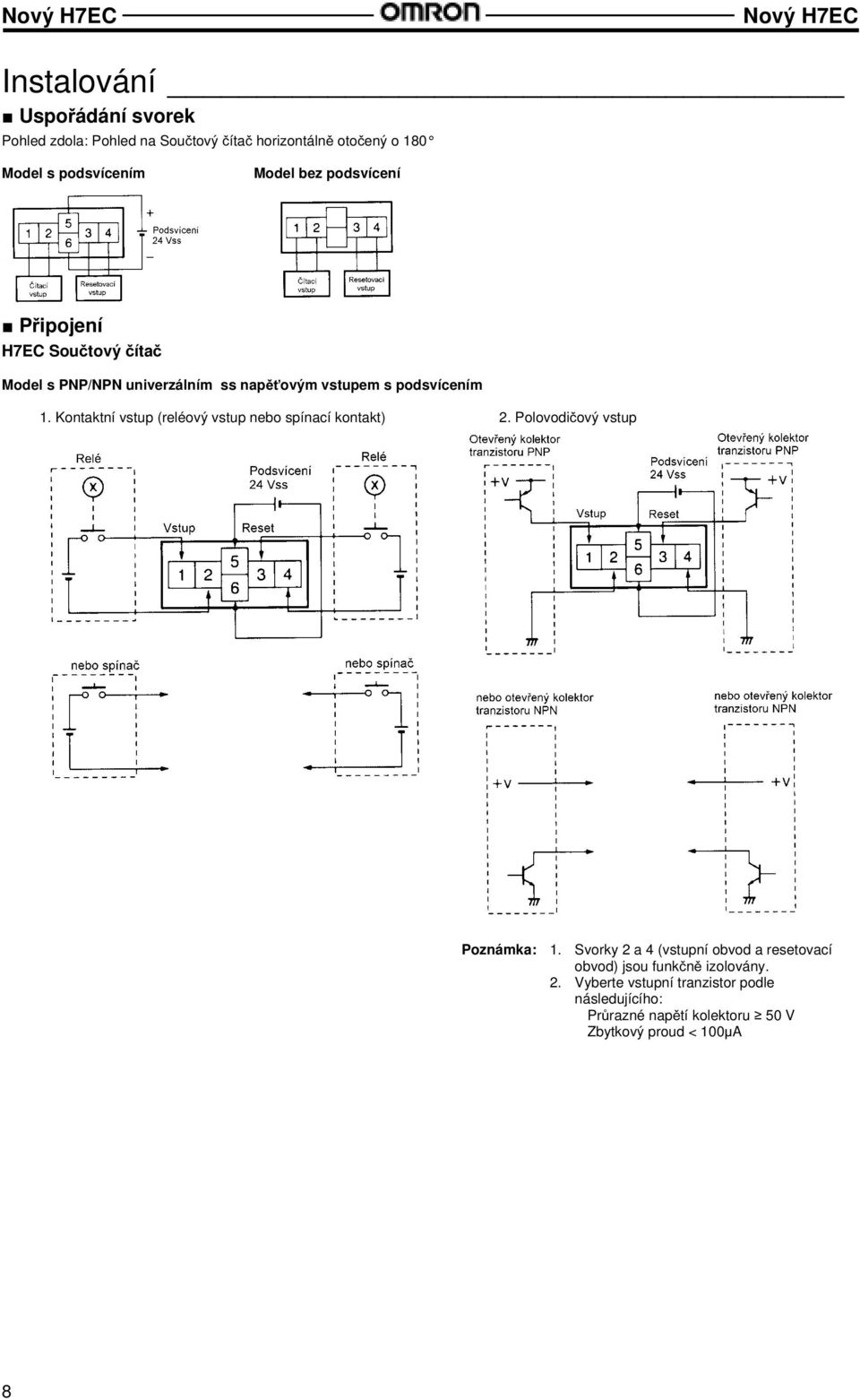

8 Nový H7EC Nový H7EC Instalování Uspořádání svorek Pohled zdola: Pohled na Součtový čítač horizontálně otočený o 180 Model s podsvícením Model bez podsvícení Připojení H7EC Součtový čítač Model s PNP/NPN univerzálním ss napěťovým vstupem s podsvícením 1. Kontaktní vstup (reléový vstup nebo spínací kontakt) 2. Polovodičový vstup 1. Svorky2a4(vstupní obvod a resetovací obvod) jsou funkčně izolovány. 2. Vyberte vstupní tranzistor podle následujícího: Průrazné napětí kolektoru 50 V Zbytkový proud < 100µA 8

9 Nový H7EC Nový H7EC Model s PNP/NPN univerzálním ss napěťovým vstupem bez podsvícení 1. Kontaktní vstup (reléový vstup nebo spínací kontakt) Model s beznapěťovým vstupem 1. Kontaktní vstup (reléový vstup nebo spínací kontakt) 2. Polovodičový vstup 1. Použijte relé, které má vysokou spolehlivost kontaktů protože proud, který teče přes svorky 1 nebo 3 je malý. Doporučujeme použít výrobek OMRON G3TA-IA/ID jako polovodičové relé. 2. Polovodičový vstup (vstup s otevřeným kolektorem u tranzistoru NPN) 1. Svorky2a4(vstupní obvod a resetovací obvod) jsou funkčně odděleny. 2. Vyberte vstupní tranzistor podle následujícího: Průrazné napětí kolektoru 50 V Zbytkový proud < 100µA 1. Saturační napětí ve vstupní sekci bezdotykového čidla nebo optočlenu je menší než 0,5 V protože proud, který teče přes svorky 1 nebo 3 je malý a tak je umožněno snadné připojení. 2. Vyberte vstupní tranzistor podle následujícího: Průrazné napětí kolektoru 50 V Zbytkový proud < 100µA Model se stř/ss vícenapěťovým vstupem Vyberte vstupní tranzistor podle následujícího: Průrazné napětí kolektoru 50 V Zbytkový proud < 100µA 9

10 Součtový čítač času Nový H7ET Sedm číslic, rozsah čítání 0 až 3 999d23,9hod. Dvojitý rozsah čítání: , d23,9hod nebo 999hod59min59sec 9 999hod59,9min Informace pro objednání Součtový čítač času Vstup časovače Displej Rozsah časování ,9hod 3 999d23,9hod (přepínatelné) 999hod59min59sec 9 999hod59,9min (přepínatelné) Světle šedé tělo Černé tělo Světle šedé pouzdro Černé pouzdro PNP/NPN univerzální ss napěťový vstup 7-segmentový LCD s podsvícením 7-segmentový LCD H7ET-NV-H H7ET-NV H7ET-NV-BH H7ET-NV-B H7ET-NV1-H H7ET-NV1 H7ET-NV1-BH H7ET-NV1-B Stř/ss 7-segmentový LCD H7ET-NFV H7ET-NFV-B H7ET-NFV1 H7ET-NFV1-B vícenapěťový vstup Beznapěťový vstup 7-segmentový LCD H7ET-N H7ET-N-B H7ET-N1 H7ET-N1-B Legenda čísla modelu 1. Počítací vstup Žádné: Beznapěťový vstup V: PNP/NPN univerzální ss napěťový vstup FV: Stř/ss vícenapěťový vstup 2. Rozsah čítání Žádné: ,9hod / 3 999d23,9hod 1: 999hod59min59sec / 9 999hod59,9min 3. Barva pouzdra Žádné: Světle šedá B: Černá 4. Displej Žádná: 7-segmentový LCD bez podsvícení H: 7-segmentový LCD s podsvícením Příslušenství (Objednávat samostatně) Lithiová baterie Y92S-36 Ovíjené svorky (sada dvou svorek) Y92S-37 Adaptér pro zapuštěnou montáž 26 mm x 45 mm Y92F-75 24,8 mm x 48,8 mm Y92F-77B 10

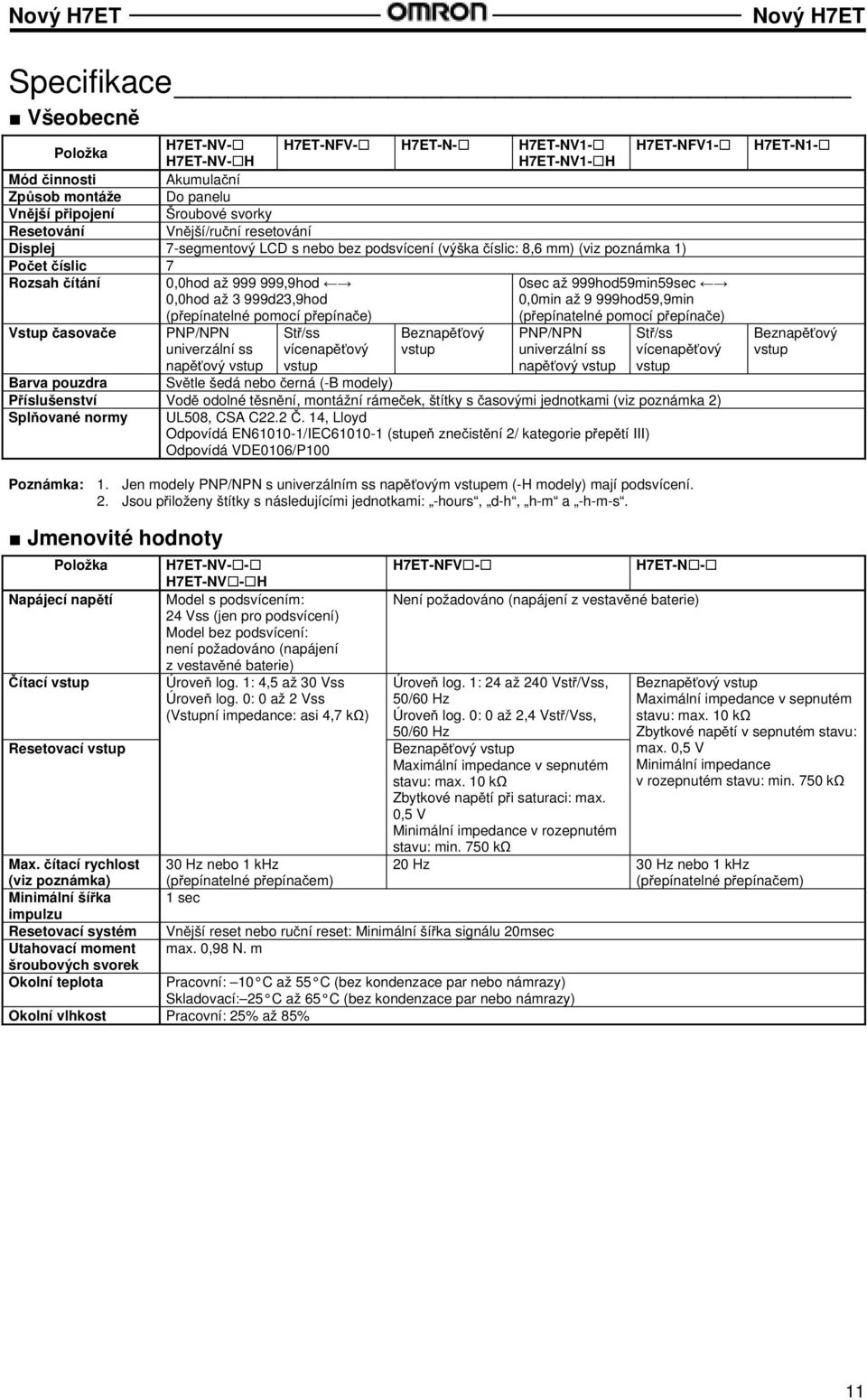

11 Nový H7ET Nový H7ET Specifikace Všeobecně Položka H7ET-NV- H7ET-NFV- H7ET-N- H7ET-NV1- H7ET-NFV1- H7ET-NV- H H7ET-NV1- H Mód činnosti Akumulační Způsob montáže Do panelu Vnější připojení Šroubové svorky Resetování Vnější/ruční resetování Displej 7-segmentový LCD s nebo bez podsvícení (výška číslic: 8,6 mm) (viz poznámka 1) Počet číslic 7 Rozsah čítání 0,0hod až ,9hod 0sec až 999hod59min59sec 0,0hod až 3 999d23,9hod 0,0min až 9 999hod59,9min (přepínatelné pomocí přepínače) (přepínatelné pomocí přepínače) Vstup časovače PNP/NPN univerzální ss napěťový vstup Stř/ss vícenapěťový vstup Beznapěťový vstup PNP/NPN univerzální ss napěťový vstup Stř/ss vícenapěťový vstup Barva pouzdra Světle šedá nebo černá (-B modely) Příslušenství Vodě odolné těsnění, montážní rámeček, štítky s časovými jednotkami (viz poznámka 2) Splňované normy UL508, CSA C22.2 Č. 14, Lloyd Odpovídá EN /IEC (stupeň znečistění 2/ kategorie přepětí III) Odpovídá VDE0106/P Jen modely PNP/NPN s univerzálním ss napěťovým vstupem (-H modely) mají podsvícení. 2. Jsou přiloženy štítky s následujícími jednotkami: -hours, d-h, h-m a -h-m-s. Jmenovité hodnoty Položka Napájecí napětí Čítací vstup Resetovací vstup Max. čítací rychlost (viz poznámka) Minimální šířka impulzu Resetovací systém Utahovací moment šroubových svorek Okolní teplota H7ET-NV- - H7ET-NV - H Model s podsvícením: 24 Vss (jen pro podsvícení) Model bez podsvícení: není požadováno (napájení zvestavěné baterie) Úroveň log. 1: 4,5 až 30 Vss Úroveň log. 0: 0 až 2 Vss (Vstupní impedance: asi 4,7 kω) 30 Hz nebo 1 khz (přepínatelné přepínačem) 1sec Okolní vlhkost Pracovní: 25% až 85% H7ET-NFV - H7ET-N - Není požadováno (napájení z vestavěné baterie) Úroveň log. 1: 24 až 240 Vstř/Vss, 50/60 Hz Úroveň log. 0: 0 až 2,4 Vstř/Vss, 50/60 Hz Beznapěťový vstup Maximální impedance v sepnutém stavu: max. 10 kω Zbytkové napětí při saturaci: max. 0,5 V Minimální impedance v rozepnutém stavu: min. 750 kω Vnější reset nebo ruční reset: Minimální šířka signálu 20msec max. 0,98 N. m Pracovní: 10 C až 55 C (bez kondenzace par nebo námrazy) Skladovací: 25 C až 65 C (bez kondenzace par nebo námrazy) H7ET-N1- Beznapěťový vstup Beznapěťový vstup Maximální impedance v sepnutém stavu: max. 10 kω Zbytkové napětí v sepnutém stavu: max. 0,5 V Minimální impedance v rozepnutém stavu: min. 750 kω 20 Hz 30 Hz nebo 1 khz (přepínatelné přepínačem) 11

12 Nový H7ET Nový H7ET Charakteristiky Položka Přesnost časování H7ET-NV -- H7ET-NV -H ±100ppm (25 C) Izolační odpor min.100 MΩ (při 500 Vss) mezi živými kovovými částmi a nechráněnými neživými kovovými částmi a mezi svorkou napájení podsvícení a svorkami vstupu časovače/svorkami resetování pro modely s podsvícením Dielektrická pevnost Vstř, 50/60 Hz po dobu 1 min mezi živými kovovými částmi a nechráněnými neživými kovovými částmi a mezi svorkou napájení podsvícení a svorkami vstupu časovače/svorkami resetování pro modely s podsvícením Impulsní zkušební napětí 4,5 kv mezi živou svorkou a nechráněnými neživými kovovými částmi H7ET-NFV - min.100 MΩ (při 500 Vss) mezi živými kovovými částmi a nechráněnými neživými kovovými částmi a mezi vstupními svorkami časovače a svorkami resetování Vstř, 50/60 Hz po dobu 1 min mezi živými kovovými částmi a nechráněnými neživými kovovými částmi Vstř, 50/60 Hz po dobu 1 min mezi svorkami resetování a nechráněnými neživými kovovými částmi a mezi vstupními svorkami časovače a svorkami resetování 4,5 kv mezi živou svorkou a nechráněnými neživými kovovými částmi 3 kv mezi vstupními svorkami časovače a svorkami resetování H7ET-N - min.100 MΩ (při 500 Vss) mezi živými kovovými částmi a nechráněnými neživými kovovými částmi Vstř, 50/60 Hz po dobu 1 min mezi živými kovovými částmi a nechráněnými neživými kovovými částmi 4,5 kv mezi živou svorkou a nechráněnými neživými kovovými částmi Odolnost proti rušení Rušení obdélníkového průběhu vytvořené simulátorem (šířka pulsu: 100ns/1µs, nárůst 1-ns) ±600 V (Mezi vstupními svorkami časovače/mezi svorkami resetování) ±1,5 kv (Mezi svorkami vstupu časovače) ±500 V (Mezi svorkami resetování) ±500 V (Mezi svorkami vstupu časovače/mezi svorkami resetování) ±480 V (Mezi svorkami napájení podsvícení u modelů s podsvícením) Statická odolnost ±8 kv (porucha činnosti) Odolnost proti chvění Porucha: 0,15-mm jednoduchá amplituda při 10 až 55 Hz po dobu 10 min v každém ze tří směrů Zničení: 0,375-mm jednoduchá amplituda při 10 až 55 Hz po dobu 2 hod v každém ze tří směrů Odolnost proti rázům Porucha: 200 m/s 2 3krát v každém ze 6 směrů Zničení: 300 m/s 2 3krát v každém ze 6 směrů EMC (vf vlastnosti) (EMI) EN Vyzařování pouzdra: EN55022 třída B (EMS) EN Odolnost ESD: EN : 4-kV kontaktní výboj (úroveň 2) 8-kV vzdušný výboj (úroveň 3) Odolnost proti vf rušení od radiových vln s amplitudovou modulací: ENV50140: 10 V/m (80 MHz až 1 GHz) (úroveň 3) Odolnost proti vf rušení od radiových vln s pulsní modulací: ENV50204: 10 V/m (900 MHz ± 5 MHz) (úroveň 3) Odolnost proti přivedeným poruchám: ENV50141: 10 V (0.15 až 80 MHz ) (úroveň 3) Odolnost proti výbojům: EN : 2-kV napájecí vedení (úroveň 3) 2-kV vst./výst. signalové vedení (úroveň 4) Vlastnosti pouzdra Čelní panel: IP66, NEMA4 Blok svorek: IP20 Hmotnost (viz poznámka) Model bez podsvícení: cca 60 g Model s podsvícením: cca 65 g cca 60 g cca 60 g Hmotnost zahrnuje vodě odolné těsnění a konzolu pro zapuštěnou montáž Referenční hodnota Položka Hodnota Poznámka Životnost baterie min. 7 let s trvalým příkonem při 25 C (lithiová baterie) Životnost baterie je vypočtena podle podmínek v levém sloupci a proto to není garantovaná hodnota. Použijte tyto hodnoty jako referenční pro údržbu a výměnu. 12

13 Nový H7ET Nový H7ET Názvosloví Resetovací tlačítko Resetuje hodnotu čítání. Není v činnosti při ochraně tlačítek. Spínač časového rozsahu Pokudjezměněno nastavení spínače, stiskněte tlačítko resetování na čelním panelu. Spínač ochrany tlačítka Nastavení (viz poznámka) Ochrana tlačítka Nastavení (viz poznámka) Časový rozsah H7ET-N - H7ET-N 1-0,0h až 3999d23,9h 0,0h až ,9h (standardní nastavení) 0s až 999h59m59s (standardní nastavení) 0,0m až 9 999h59,9m OFF vypnuto (standardní nastavení) ON zapnuto Nastavení přepínače proveďte před montáží do řídicího panelu. Činnost Módy činnosti H7ET Časovač Přírůstková činnost (Up) nahoru 13

14 Nový H7ET Nový H7ET Rozměry Všechny uvedené rozměry jsou v milimetrech, pokud není uvedeno jinak. H7ET-N Výřezy v panelu Rozměry s konzolou pro zapuštěnou montáž Při montáži vložte čítač do výřezu, vložte zezadu adaptér a zatlačte na čítač tak, aby vzniklá mezera mezi nimi byla co nejmenší. Použijte šrouby pro zajištění čítače. Pokud je požadována vodotěsnost, vložte vodě odolné těsnění. Při instalování několika čítačů zajistěte, aby okolní teplota nepřekročila teplotu udávanou ve specifikaci. Vhodná tloušťka panelu je od 1 do 5 mm. 14

15 Nový H7ET Nový H7ET Instalování Uspořádání svorek Pohled zdola: Pohled na Celkový čítač horizontálně otočený o 180 Model s podsvícením Model bez podsvícení Připojení H7ET Součtový čítač času Model s PNP/NPN univerzálním ss napěťovým vstupem s podsvícením 1. Kontaktní vstup (vstup pomocí relé nebo spínacího kontaktu) 2. Polovodičový vstup 1. Svorky2a4(vstupní obvod a resetovací obvod) jsou funkčně izolovány. 2. Vyberte vstupní tranzistor podle následujícího: Průrazné napětí kolektoru 50 V Zbytkový proud < 100µA 15

16 Nový H7ET Nový H7ET Model s PNP/NPN univerzálním ss napěťovým vstupem s podsvícením 1. Kontaktní vstup (vstup pomocí relé nebo spínacího kontaktu) Model s beznapěťovým vstupem 1. Kontaktní vstup (vstup pomocí relé nebo spínacího kontaktu) 2. Polovodičový vstup Použijte relé, které má vysokou spolehlivost kontaktů protože proud, který teče přes svorky 1 nebo 3 je malý. Doporučujeme použít výrobek OMRON G3TA-IA/ID jako polovodičové relé. 2. Polovodičový vstup (vstup s otevřeným kolektorem u tranzistoru NPN) 1. Svorky2a4(vstupní obvod a resetovací obvod) jsou funkčně izolovány. 2. Vyberte vstupní tranzistor podle následujícího: Průrazné napětí kolektoru 50 V Zbytkový proud < 100µA 1. Saturační napětí ve vstupní sekci bezdotykového čidla nebo optočlenu je menší než 0,5 V protože proud, který teče přes svorky 1 nebo 3 je malý a tak je umožněno snadné připojení. 2. Vyberte vstupní tranzistor podle následujícího: Průrazné napětí kolektoru 50 V Zbytkový proud < 100µA Model se stř/ss vícenapěťovým vstupem 16

17 Otáčkoměr Nový H7ER Otáčky zobrazené až na pět míst Dvojité zobrazení otáček podle použitého rozlišení zakódování: 1000 sec 1 /1000 min 1 nebo 1000,0 sec 1 /1000,0 min 1 Je dostupný typ s přepínatelným displejem otáček (modely -NV1); rozšiřitelný až na min 1 Informace pro objednání Otáčkoměry Vstup čítání Displej Max. zobrazené otáčky (použitelné rozlišení kódování) 1000 sec 1 (1 puls/ot.) 1000 min 1 (60 pulsů/ot.) 1000,0 sec 1 (1 puls/ot.) 1000,0 min 1 (600 pulsů/ot.) min 1 (60 pulsů/ot.) (přepínatelné) Světle šedé tělo Černé tělo Světle šedé tělo Černé tělo PNP/NPN univerzální ss napěťový vstup 7-segmentový LCD s podsvícením 7-segmentový LCD H7ER-NV-H H7ER-NV H7ER-NV-BH H7ER-NV-B H7ER-NV1-H H7ER-NV1 H7ER-NV1-BH H7ER-NV1-B Beznapěťový vstup 7-segmentový LCD H7ER-N H7ER-N-B Legenda čísla modelu 1. Počítací vstup Žádné: Beznapěťový vstup V: PNP/NPN univerzální ss napěťový vstup 2. Počet číslic Žádné: 4 číslice 1: 5 číslic 3. Barva pouzdra Žádné: Světle šedá B: Černá 4. Displej Žádná: 7-segmentový LCD bez podsvícení H: 7-segmentový LCD s podsvícením Příslušenství (Objednávat samostatně) Lithiová baterie Y92S-36 Ovíjené svorky (sada dvou svorek) Y92S-37 Adaptér pro zapuštěnou montáž 26 mm x 45 mm Y92F-75 24,8 mm x 48,8 mm Y92F-77B 17

18 Nový H7ER Nový H7ER Specifikace Všeobecně Položka H7ER-NV- H7ER-NV- H H7ET-N- H7ER-NV1- H7ER-NV1- H Mód činnosti Vzestupný typ Způsob montáže Do panelu Vnější připojení Šroubové svorky, ovíjené svorky (viz poznámka 3) Displej 7-segmentový LCD s nebo bez podsvícení (výška číslic: 8,6 mm) (viz poznámka 4) Počet číslic 4 Vstup časovače PNP/NPN univerzální Beznapěťový vstup PNP/NPN univerzální ss napěťový vstup ss napěťový vstup Max. rychlost čítání 1 khz 10 Hz Max. zobrazené otáčky sec sec 1 (viz poznámka 5) (Je-li použito rozlišení zakódování 1 puls/ot.) min 1 (Je-li použito rozlišení zakódování 60 pulsů/ot.) (Je-li použito rozlišení zakódování 10 pulsů/ot.) min 1 (Je-li použito rozlišení zakódování 600 pulsů/ot.) min 1 (Je-li použito rozlišení zakódování 60 pulsů/ot.) (Přepínatelné pomocí přepínače) Příslušenství Vodě odolné těsnění, montážní rámeček, štítky s časovými jednotkami (viz poznámka 5) Splňované normy UL508, CSA C22.2 Č. 14, Lloyd Odpovídá EN /IEC (stupeň znečistění 2/ kategorie přepětí III) Odpovídá VDE0106/P Resetování není možné. 2. Při nulovém vstupu je na displeji údaj 0,0 nebo Pro ovíjené svorky (Y92S-37)je požadována samostatná objednávka. 4. Jen modely PNP/NPN s univerzálním ss napěťovým vstupem (-H modely) mají podsvícení. 5. Jsou přiloženy štítky s následujícími jednotkami: rpm, rps, s 1 a min 1. Jmenovité hodnoty Položka Napájecí napětí Čítací vstup Resetovací vstup Max. čítací rychlost Minimální šířka signálu Utahovací moment šroubových svorek Okolní teplota H7ER-NV- - H7ER-NV - H Model s podsvícením: 24 Vss (jen pro podsvícení) Model bez podsvícení: není požadováno (napájení z vestavěné baterie) Úroveň log. 1: 4,5 až 30 Vss Úroveň log. 0: 0 až 2 Vss (Vstupní impedance: asi 4,7 kω) 4-číslicové modely: 1 khz 5-číslicové modely: 10 khz 10 Hz: 0,05 msec 1kHz:0,5msec max. 0,98 N. m Okolní vlhkost Pracovní: 25% až 85% Pracovní: 10 C až 55 C (bez kondenzace par nebo námrazy) Skladovací: 25 C až 65 C (bez kondenzace par nebo námrazy) H7ER-N- Není požadováno (napájení z vestavěné baterie) Beznapěťový vstup Maximální impedance v sepnutém stavu: max. 10 kω Zbytkové napětí při saturaci: max. 0,5 V Minimální impedance v rozepnutém stavu: min. 750 kω 1kHz 18

19 Nový H7ER Nový H7ER Charakteristiky Položka H7ER-NV - H7ER-N- H7ER-NV - H Izolační odpor min.100 MΩ (při 500 Vss) mezi živými kovovými částmi a nechráněnými neživými kovovými částmi a mezi svorkou napájení podsvícení a svorkami min.100 MΩ (při 500 Vss) mezi živými kovovými částmi a nechráněnými neživými kovovými částmi vstupu čítání/svorkami resetování pro modely s podsvícením Dielektrická pevnost Vstř, 50/60 Hz po dobu 1 min mezi živými kovovými částmi a nechráněnými neživými kovovými částmi a mezi svorkou napájení Vstř, 50/60 Hz po dobu 1 min mezi živými kovovými částmi a nechráněnými neživými kovovými částmi podsvícení a svorkami vstupu čítání/svorkami resetování pro modely s podsvícením Impulsní zkušební napětí 4,5 kv mezi živou svorkou a nechráněnými neživými kovovými částmi Odolnost proti rušení Rušení obdélníkového průběhu vytvořené simulátorem (šířka pulsu: 100ns/1µs, nárůst 1-ns) ±600 V (Mezi vstupními svorkami čítání/mezi ±500 V (Mezi svorkami vstupu čítání) svorkami resetování) ±480 V (Mezi svorkami napájení podsvícení u modelů s podsvícením) Statická odolnost ±8 kv (porucha činnosti) Odolnost proti chvění Porucha: 0,15-mm jednoduchá amplituda při 10 až 55 Hz po dobu 10 min v každém ze tří směrů Zničení: 0,375-mm jednoduchá amplituda při 10 až 55 Hz po dobu 2 hod v každém ze tří směrů Odolnost proti rázům Porucha: 200 m/s 2 3krát v každém ze 6 směrů Zničení: 300 m/s 2 3krát v každém ze 6 směrů EMC (vf vlastnosti) (EMI) EN Vyzařování pouzdra: EN55022 třída B (EMS) EN Odolnost ESD: EN : 4-kV kontaktní výboj (úroveň 2) 8-kV vzdušný výboj (úroveň 3) Odolnost proti vf rušení od radiových vln s amplitudovou modulací: ENV50140: 10 V/m (80 MHz až 1 GHz) (úroveň 3) Odolnost proti vf rušení od radiových vln s pulsní modulací: ENV50204: 10 V/m (900 MHz ± 5 MHz) (úroveň 3) Odolnost proti přivedeným poruchám: ENV50141: 10 V (0.15 až 80 MHz ) (úroveň 3) Odolnost proti výbojům: EN : 2-kV napájecí vedení (úroveň 3) 2-kV vst./výst. signalové vedení (úroveň 4) Vlastnosti pouzdra Čelní panel: IP66, NEMA4 Blok svorek: IP20 Hmotnost (viz poznámka) Model bez podsvícení: cca 60 g Model s podsvícením: cca 65 g Hmotnost zahrnuje vodě odolné těsnění a konzolu pro zapuštěnou montáž Referenční hodnota Položka Hodnota Poznámka Životnost baterie min. 7 let s trvalým příkonem při 25 C (lithiová baterie) Životnost baterie je vypočtena podle podmínek v levém sloupci a proto to není garantovaná hodnota. Použijte tyto hodnoty jako referenční pro údržbu a výměnu. 19

20 Nový H7ER Nový H7ER Názvosloví Spínač rychlosti čítání Pro H7ER-NV1-. Není použito Nastavení přepínače rychlostí čítání a použití štítku s jednotkami Model H7ER-NV1- Nastavení přepínače rychlostí čítání (viz poznámka) Max. zobrazené otáčky min 1 (standardní nastavení) Použitelné rozlišení zakódování Použitelný štítek s jednotkami 60 pulsů/ot. min 1 nebo rpm 1 000,0 min pulsů/ot. min 1 nebo rpm H7ER-N- H7ER-NV- Žádné nastavení není požadováno 1 000,0 sec 1 10 pulsů/ot. sec 1 nebo rps min 1 60 pulsů/ot. min 1 nebo rpm sec 1 10 pulsů/ot. sec 1 nebo rps Nastavení přepínače proveďte před montáží do řídicího panelu. Činnost Módy činnosti H7ER Otáčkoměr Inkrementační činnost během časové jednotky (Up) nahoru 20

21 Nový H7ER Nový H7ER Rozměry Všechny uvedené rozměry jsou v milimetrech, pokud není uvedeno jinak. H7ER-N Výřezy v panelu Rozměry s konzolou pro zapuštěnou montáž Při montáži vložte čítač do výřezu, vložte zezadu adaptér a zatlačte na čítač tak, aby vzniklá mezera mezi nimi byla co nejmenší. Použijte šrouby pro zajištění čítače. Pokud je požadována vodotěsnost, vložte vodě odolné těsnění. Při instalování několika čítačů zajistěte, aby okolní teplota nepřekročila teplotu udávanou ve specifikaci. Vhodná tloušťka panelu je od 1 do 5 mm. 21

22 Nový H7ER Nový H7ER Instalování Uspořádání svorek Pohled zdola: Pohled na otáčkoměr horizontálně otočený o 180 Model s podsvícením Model bez podsvícení Připojení H7ER Otáčkoměr Vyberte vstupní tranzistor podle následujícího: Průrazné napětí kolektoru 50 V Zbytkový proud < 100µA( 1 µa pro modely s beznapěťovým vstupem) Model s PNP/NPN univerzálním ss napěťovým vstupem s podsvícením Tranzistorový vstup Model s beznapěťovým vstupem Tranzistorový vstup (Otevřený kolektor tranzistoru NPN) Model s PNP/NPN univerzálním ss napěťovým vstupem bez podsvícení Tranzistorový vstup 22

23 Čítače do plošných spojů H7E -N P Určené pro použití do plošných spojů Jsou dostupné celkové čítače a časovače Informace pro objednání Čítače pro desky s plošným spojem Čítací vstup Displej Celkový čítač Časovač Max. čítací rychlost 1 khz 30 khz Beznapěťový vstup 7-segmentový LCD H7EC-NP H7EC-NLP H7ET-NP Legenda čísla modelu 1. Funkce C: Celkový čítač T: Časovač 2. Max. rychlost čítání pro modely H7EC Žádné: 1 khz L: 30 Hz Příslušenství (Objednávat samostatně) Připojovací patice (28 kolíků) XR2A-2801-N 23

24 H7E -N P H7E -N P Specifikace Všeobecně Položka Celkový čítač Časovač H7EC-NP H7EC-NLP H7ET-NP Mód činnosti Vzestupný typ Způsob montáže Přímá montáž na plošného spoje nebo montáž do 28-kolíkové patice Resetování Vnější reset, reset vypnutím napájení Počet číslic 8 Rozsah časování --- 0,0hod až ,9hod Max. rychlost čítání 1 khz 30 Hz --- Čítací/časovací vstup Beznapěťový vstup Displej 7-segmentový LCD (výška číslic: 8,6 mm) Barva pouzdra Průhledná Splňované normy UL508, CSA C22.2 Č. 14 Jmenovité hodnoty Položka H7EC-NP H7EC-NLP Napájecí napětí 3 Vss (2,7 až 3,3 Vss) Čítací/časovací vstup Beznapěťový vstup Vstup resetování Max. impedance v sepnutém stavu: max. 10 kω Zbytkové napětí v sepnutém stavu: max. 0,5 V Minimální impedance v rozepnutém stavu: min. 750 kω Max. rychlost čítání (viz 1 khz: Minimální šířka signálu 0,5 msec --- poznámka) 30 Hz: Minimální šířka signálu 16,7 msec Minimální šířka vstupního sec signálu Systém resetování Vnější reset: Minimální šířka signálu 20 msec Reset od napájení: Minimální doba vypnutí zdroje 500 msec Okolní teplota Pracovní: 10 C až 55 C (bez kondenzace par nebo námrazy) Skladovací: 25 C až 65 C (bez kondenzace par nebo námrazy) Okolní vlhkost Pracovní: 25% až 85% H7ET-NP Poměr ON/OFFje1:1 Charakteristiky Položka H7EC-NP H7ET-NP H7EC-NLP Přesnost časování --- ±100ppm (25 C) Odolnost proti rušení Obdélníková vlna rušení vytvořená simulátorem rušení (šířka pulzu: 100ns/1 µs, nárůst 1-ns) ±500 V (Mezi vstupními svorkami čítače nebo časovače/mezi svorkami resetování) Statická odolnost ±8 kv (porucha činnosti) Odolnost proti vibracím Porucha: 0,15-mm jednoduchá amplituda při 10 až 55 Hz po dobu 10 min v každém ze tří směrů Zničení: 0,375-mm jednoduchá amplituda při 10 až 55 Hz po dobu 2 hod v každém ze tří směrů Odolnost proti rázům Porucha: 200 m/s 2 3krát v každém ze 6 směrů Zničení: 300 m/s 2 3krát v každém ze 6 směrů EMC (vf vlastnosti) (EMI) EN61326 Vyzařování pouzdra: EN55022 třída B (EMS) EN61326 Odolnost ESD: EN : 4-kV kontaktní výboj (úroveň 2) 8-kV vzdušný výboj (úroveň 3) Odolnost proti vf rušení od radiových vln s amplitudovou modulací: EN : 10 V/m (80 MHz až 1 GHz) (úroveň 3) Odolnost proti vf rušení od radiových vln s pulsní modulací: EN : 10 V/m (900 MHz ± 5 MHz) (úroveň 3) Odolnost proti přivedeným poruchám (viz pozn.): EN : 3 V (0.15 až 80 MHz ) (úroveň 2) (Navíc odpovídá ENV50141: 10 V) Odolnost proti výbojům (viz pozn.): EN : 2-kV vst./výst. signalové vedení (úroveň 4) Hmotnost Přibližně 20 g Svorkami napájení u H7E -N P jsou považovány 3 Vss řídicí svorky. 24

25 H7E -N P H7E -N P Činnost Módy činnosti H7EC Celkový čítač H7ET Časovač Inkrementační činnost (Up) Inkrementační činnost (Up) Rozměry Všechny uvedené rozměry jsou v milimetrech, pokud není uvedeno jinak. Rozměry zpracování plošného spoje (strana spoje) Rozměry zpracování jsou pro 28 kolíkovou patici pro integrované obvody. Instalování Uspořádání vývodů 25

26 H7E -N P Připojení Připojení napájecího zdroje a baterie Připojení baterie H7E -N P Zálohovací obvod pro ochranu před poruchou napájení Při návrhu obvodu dodržte kabeláž napájení kratší než 50 mm. Pro správnou kabeláž použijte výše uvedený obrázek. Životnost napájení pomocí baterie může být vypočtena podle následujícího vzorce: t=a/i c kde t: Životnost baterie v hodinách A: Kapacita baterie(mah) I c:spotřeba proudu H7E -N P (ma) Příklad: Životnost baterie při použití lithiové baterie s kapacitou 1200mAh pro H7E -N P. t=1 200 [mah]/20 x 10 3 [ma]= hodin (asi 6,8 roku) Kapacita baterie se mění v závislosti na typu použité baterie; stříbrná, rtuťová nebo lithiová. Snížení napětí u napájecího zdroje Vpřípadě potřeby může být napětí z baterie sníženo pomocí napěťového děliče: Při použití zajistěte aby platila následující rovnice: E(V)xR 2 /(R 1 +R 2)=3V R E 5V 12V 24V R 1 2kΩ 9,1 kω 33 kω R 2 3kΩ 3kΩ 4,7 kω Zvolte proud tekoucí přes R 1 tak velký, aby H7E -N P byl dostatečně napájen. C je svitkový kondenzátor o kapacitě 0,1µF ajeurčen pro potlačení rušení, které je indukované do napájecího vedení. Dodržte délku kabeláže mezi H7E -N P ar 2 acco nejkratší (do 50 mm). Použijte diodu (D), která má co nejmenší úbytek v předním směru (max. 0,1 V při I F 20 µa). Stanovte poměr R 1 ar 2 v souladu s úbytkem na použité diodě. Uvědomte si, že v případě poklesu napájení H7E -N P pod hodnotu napětí záložního zdroje, baterie bude vybíjena. Pro ochranu obvodu před krátkodobým výpadkem napájení, může být na místě baterie použit hliníkový elektrolytický kondenzátor, jak je uvedeno níže. Při použití kondenzátoru může být vypočtena doba zálohování podle následujícího vzorce: t=c(v 1 V 2 )/I C kde t: Doba zálohování C: Kapacita (µf) V 1: Napájecí napětí před poruchou zdroje (V) V 2: Minimální pracovní napětí H7E -N P (V) I C: Proudová spotřeba H7E -N P (µa) Příklad: Doba zálohování při hliníkovém elektrolytickém kondenzátoru 100 µf. (Minimální pracovní napětí u H7E -N P je2,6v.) t = 100 µf x (3 2,6 V)/20 µa= 100 x 0,40/20 = 2,0 sekund Všimněte si, že výše uvedený vzorec poskytuje přibližnou hodnotu, která se mění v závislosti na podmínkách okolí, za kterých je čítač použit a také na typu použitého kondenzátoru. Uvažujte s určitou tolerancí při výběru kondenzátorů. Dodržte délku kabeláže mezi H7E -N P ar 2 acco nejkratší (do 50 mm). 26

27 H7E -N P H7E -N P Zapojení vstupu Zapojení vstupu u kontaktních vstupů Při použití H7EC-NP může nastat zakmitání relé. Použijte proto H7EC-NLP, jeden z modelů s pomalým vstupem. Polovodičový vstup Dodržte délku kabeláže mezi H7E -N P ar 2 acco nejkratší (do 50 mm). Polovodičový vstup Vstup tranzistoru s otevřeným kolektorem. Vstup TTL nebo C-MOS Pro vstup použijte tranzistor, který splňuje následující podmínky: Průrazné napětí kolektoru 50 V Zbytkový proud < 1 µa Použijte diodu, která má úbytek v předním směru co nejmenší (max. 0,1 V při I F 20 µa). 27

28 Nový H7E Nový H7E Příslušenství (Objednat samostatně) Nový H7E (Kromě čítače pro plošné spoje) Nové modely H7E jsou dodávány s montážní konzolou a maticí. Navíc, adaptéry pro zapuštěnou montáž zde zobrazené, dovolují novým modelům H7E, aby byly namontovány do stávajících výřezů v panelu. Y92F-75 adaptér pro zapuštěnou montáž pro obdélníkový výřez 26 x 45,3 Použite montážní konzolu dodávanou s čítačem Y92F-77B adaptér pro zapuštěnou montáž pro obdélníkový výřez 24,8 x 48,8 Použite montážní konzolu dodávanou s čítačem Y92S-37 Ovíjená svorka (Sada dvou svorek) Při použití ovíjených svorek zajistěte, aby byly použity správné vodiče a správné nástroje. (Správné vodiče, hlavice a nátrubky jsou zobrazeny v tabulce vpravo.) Vodič Hlavice Nátrubek Způsob ovíjení AWG22 2-A 2-B Normální AWG24 1-A 1-B Normální AWG26 3-A 1-B Normální Y92S-36 Lithiová baterie (3 V) Čítače pro plošné spoje XR2A-2801-N 28-kolíková patice výše. Při použití patice, použijte rozměry uvedené 28

29 Nový H7E Nový H7E Předběžná opatření Nový H7E (kromě čítače pro plošné spoje)! Tento výrobek má vestavěnou lithiovou baterii. Nedopusťte zkratování + a svorky, nenabíjejte, nerozebírejte, nedeformujte nebo nevystavujte baterii ohni. Baterie by mohla explodovat, vzplát nebo způsobit unikání elektrolytu.! VAROVÁNÍ Upozornění Nepoužívejte jinou, než specifikovanou baterii (Y92S-36). Použití jiné baterie může způsobit únik kapaliny nebo poškození, což může mít za následek poruchu nebo zranění.! Upozornění Pokud je použito jiné napětí než předepsané, mohou být vnitřní součástky poškozeny. Nepoužívejte čítač v následujících místech: Místa vystavená přímému slunečnímu svitu Místa vystavená působení korozivních plynů Místa vystavená prachu Před použitím Pro udržení kvality totalizéru v případě dlouhé doby bez používání byla vložena izolační fólie. Zajistěte, aby tato fólie byla vyjmuta před uvedením přístroje do provozu. Odstraňte izolační fólii a stiskněte tlačítko reset na čelním panelu čítače. (U modelů H7ER-N, -NV (-H), -NV1(-H) se zobrazí 0 nebo 0,0 po 1 sekundě). Resetovací vstup a vstup čítače/časovače H7E je napájen z vestavěné baterie. Pokud je H7E připojen k zařízení, které má svorky +V a OUT a které má diodu zapojenou tak, jak je zobrazeno ve schématu, pak bude vytvořen obvod označený šipkami 1 a 2 při vypnutí zařízení. Výsledkem bude, že H7E bude resetován nebo počítán stejným vstupem. Doporučuje se, aby takové zařízení nebylo připojováno. Nastavení přepínače načítači musí být provedeno před jeho montáží do řídicího panelu. Nepoužívejte čítač v následujících místech: Místa vystavená náhlým změnám teploty. Místa vystavená kondenzaci par v důsledku vysoké vlhkosti. Opatření pro zapuštěnou montáž Ačkoliv pracovní část čítače je vodotěsná (odpovídá NEMA4, IP66), je poskytováno gumové těsnění pro zabránění prosakování vody přes mezeru mezi čítačem a výřezem v panelu. Pokud není toto těsnění těsně dotaženo, voda může proniknout do panelu. Zajistěte proto dotažení šroubů pro upevnění konzoly pro zapuštěnou montáž. (Nadměrné dotažení může však deformovat gumové těsnění.) Šroub pro konzolu pro zapuštěnou montáž Pokud je nadměrné napětí připojeno na vstup čítače/časovače nebo resetovací vstupní svorky, pak vnitřní součástky mohou být poškozeny. Zajistěte, aby následující napětí nebyla překročena: Model s univerzálním ss napěťovým vstupem: 30 Vss Model se stř/ss napěťovým vstupem: U vstupu čítače/časovače: 240 Vstř (špičkové napětí: 338 V) 240 Vss U resetovacího vstupu: 3 Vss (beznapěťový vstup) Model s beznapěťovým vstupem: 3 Vss Vyhněte se vedení kabeláže v blízkosti vysokonapěťových nebo výkonových vedení. Nesnímejte vnější pouzdro je-li napětí připojováno k napájecím svorkám nebo k vstupním svorkám. Vstup pro H7E -NFV- je vysokoimpedanční obvod a tak vliv indukovaného napětí může mít za následek poruchu činnosti. Je-li vstupní kabeláž pro signály delší než 10 m (kapacita vedení je 120 pf/m, při pokojové teplotě), doporučuje se, aby byl použit RC filtr a připojen vybíjecí odpor. 29

30 Nový H7E Nový H7E Vstup čítače/časovače nebo vstup resetování k více než jednomu čítači H7E současně PNP/NPN univerzální ss napěťový vstup Beznapěťový vstup a modely s PNP/NPN univerzálním ss napěťovým vstupem Činnost čítače může být ovlivněna pokud kapacita napájecího vedení překročí 500 pf (okolo 10 m, u paralelních vodičů 2x2mm). Dodržte, aby všechny vodiče byly co nejkratší. Při použití stíněných vodičů může mít vliv kapacita linky. Modely s stř/ss vícenapěťovým vstupem Při připojení vstupu čítače/časovače na polovodičovérelé (SSR), který pracuje se stř/ss napěťovým vstupem, použijte G3TA-IA/ID (pro ss) od firmy OMRON, jehož zbytkový proud je max. 0,1 ma nebo připojte vybíjecí odpor paralelně k vstupu obvodu čítače. H (Reset je ON) úroveň musí být minimálně 4,5 V 4,7 (kω) H = 4,7 (kω) / N / N + V + R Beznapěťový vstup Napájecí zdroj podsvícení 1. Zbytkový proud tranzistoru použitého pro vstup musí být menší než 1µA. 2. Úbytek v předním směru diody musí být co nejmenší (tj. max. 0,1 V při I F 20 µa) a tak napětímezisvorkami3a4bude0,5vje-li vstup resetování ve stavu ON. Vstup a napájení Modely s beznapěťovým vstupem Nepřipojujte napětí na čítač pokud čítač je model, který pracuje s beznapěťovým vstupem, jinak může být poškozen vnitřní obvod čítače. Nepřipojujte jakýkoliv jednoduchý vstupní signál paralelně k modelům čítače pracujícím s beznapěťovým vstupem a ktěm, které pracují s napěťovým vstupem, jinak čítače mohou mít poruchu v činnosti. Při připojení senzoru k čítači, který pracuje s beznapěťovým vstupem, přesvědčete se, že senzor má výstup s otevřeným kolektorem. Pro snížení změn v jasu podsvícení při použití více než jednoho H7E s podsvícením, použijte stejný napájecí zdroj pro všechna podsvícení. Při připojení napájecího ss zdroje pro podsvícení, zajistěte připojení se správnou polaritou. Ověření vstupu u časovače H7ET (Není-li rozsah časování nastaven na 0sec až 999h59m59s) Desetinná tečka displeje LCD bliká každou druhou sekundu jeli připojen vstupní signál. Pokud desetinná tečka nebliká, pak vstupní signál není získáván správně. Zkontrolujte připojení vstupního signálu. Štítek jednotek pro časovač a otáčkoměr Štítek jednotek byl přiložen k čítači. Použijte ve shodě s aplikací. Výměna baterie Při připojení vstupu s otevřeným kolektorem z tranzistoru k čítači, který pracuje s beznapěťovým vstupem, přesvědčete se, že zbytkový proud tranzistoru je max. 1 µa. Při výměně baterie odpojte kabeláž. Nedotýkejte se žádné části, ke které je vysoké napětí připojeno. Nedodržení může mít za následek úraz elektrickým proudem. Před výměnou baterie se přesvědčete, že osoba není nabita statickou elektřinou. Postup pro výměnu baterie (viz obrázky níže): 1. Použijte nástroj pro odstranění krytky na pouzdře. (1) 2. Vytáhněte tělo z vnějšího pouzdra. (2) 3. Vytáhněte baterii nahoru ke kraji a vyjměte ji. (3) Při vyjímání baterie nesmí dojít ke kontaktu s oblastí displeje nebo jakékoliv vnitřní části. 30

31 Nový H7E 4. Otřete zadní část nové baterie před jejím vložením. 5. Zajistěte, aby vývody + a byly správně orientovány. 6. Po vložení baterie zatlačte tělo přístroje zpětdo pouzdra. (4) Zkontrolujte, že pouzdro bezpečně drží krytka. 7. Stlačte tlačítko resetování před použitím (není nutné u H7ER-N, -NV, -NV1). (5) Normy EN/EC Nový H7E Vstup čítač nebo časovače, vstup resetování a svorky napájení podsvícení modelů s beznapěťovým vstupem nebo PNP/NPN s univerzálním ss napěťovým vstupem (H7E -N, - n1, H7E -NV(-H), NV1(-H)) nejsou izolovány. Napájecí zdroj SELV, který odpovídá dodatku H IEC , by měl být použit pro vstup čítače nebo časovače, vstup resetování a svorky napájení podsvícení. Napájecí zdroj SELV je napájecí zdroj, pro který vstup a výstup mají dvojitou nebo zesílenou izolaci a pro který je výstupní napětí 30 Vef se špičkou 42,4 V nebo max. 60 V. (Podsvícení má pouze H7E -NV -H.) Svorky pro vstup čítače nebo časovače a vstup resetování pro modely se stř/ss vícenapěťovým vstupem mají základní izolaci. Připojte resetovací vstupní svorky k zařízení, které nemá nechráněné živé části a má základní izolaci pro 240 Vstř. Ostatní Pokud indikátor nepřestává blikat nebo je vypnut, vnitřní baterie může být u konce své životnosti. V takovém případě navrhujeme výměnu baterie. Předběžná opatření Čítač montovaný do plošných spojů Napájecí zdroj Výměna baterie Používejte napájecí zdroj uvnitř použitelného rozsahu určeného následujícím průběhem s uvažováním zvlnění a změn napětí obvodů zdroje napájení. Pro zabránění nechtěnému resetu při výměně baterie připojte novou baterii před odpojením staré. Jinak napětí přiváděné do obvodů čítače poklesne, což způsobí resetování skutečné čítané hodnoty. Při návrhu plošného spoje přidejte dvě zvláštní svorky pro připojení baterie. Usnadní Vám to výměnu baterie. Viz schéma níže uvedené. H7E -N P mění svůj mód jak je zobrazeno níže v závislosti na připojeném napájecím napětí. Polarita kabeláže musí být pečlivě dodržena, aby se zabránilo trvalému poškození čítače. Zvyšte pozornost při zasouvání čítače do patice abyste zabránili obrácení polarity. 31

32 Nový H7E Vstupy Neveďte vodiče čítače, časovače nebo vstupy resetu v blízkosti nebo paralelně svodiči vysokonapěťových obvodů nebo obvodů s induktivní zátěží (jako jsou motory nebo relé). Spoje navrhujte co nejkratší. Nový H7E Při použití čítače vprostředí, kde je čítač vystaven častým výskytům vibrací nebo rázů, nebokdyžječítač namontován displejem dolů nebo bočně, doporučujeme, aby čítač byl připájen přímo do desky plošného spoje bez použití patice Splnění norem EN/IEC Vstupní svorky nemají izolaci od svorek napájení. Svorky napájecího zdroje musí být napájeny ze zdroje SELV v souladu s IEC Annex H. Zdroj SELV (Samostatné extra nízké napětí) je napájecí zdroj, který má dvojitou nebo zvýšenou izolaci mezi primárním a sekundárním obvodem a má výstupní napětí max. 30 Vef a max. špičkově 42,4 V nebo max. 60 Vss. Čištění Pro zabránění poškození nesmí být vnitřek čítače vystaven působení organických rozpouštědel (např. ředidla barev nebo benzín), silných zásad nebo koncentrovaných kyselin. Dbejte, abyste k beznapěťovým vstupům (kčítači, časovači nebo svorkám resetování) nepřipojili napětí přesahující 3 Vss, jinak může být poškozen vnitřní obvod. Ostatní Žádné části opravitelné uživatelem Při všech opravách odešlete zpět doomronu. Všeobecné informace Svorky jsou pocínovány. Pájejte svorky dobu kratší než 5 sekund s teplotou hrotu pájky 250 C ± 10. Při pájení nepoužívejte pájecí pastu, protože čítač není vodotěsný. Vyhněte se pájení ponořením nebo automatickému pájení vlnou. Čítač připájejte ručně na plošný spoj a vyhněte se co možná nejvíce čištění. Při montáži čítače na desku s plošným spojem se součástkami, které mají větší proudovou spotřebu než H7E -N P dodržte následující pravidla. 1. Minimalizujte kabeláž (méně než 50 mm) od H7E -N P k místu napájecího zdroje. 2. Vyhněte se umístění napájecích obvodů, vstupních nebo resetovacích obvodů čítače nebo časovače paralelně s obvody, které mají velkou proudovou spotřebu, zejména na kladné straně. VŠECHNY ROZMĚRY JSOU V MILIMETRECH. Pro převod milimetrů na palce násobte 0, Pro převod gramů na unce násobte 0, Katalogové číslo M064-E1-2 V zájmu vylepšení výrobku změny vyhrazeny. OMRON Corporation Industrial Automation Company Maesuring and Supervisory Controls Division 28 th Fl., Crystal Tower Bldg., , Shiromi, Chuo-ku, Osaka Japan Tel: (81) /Fax: (81)
