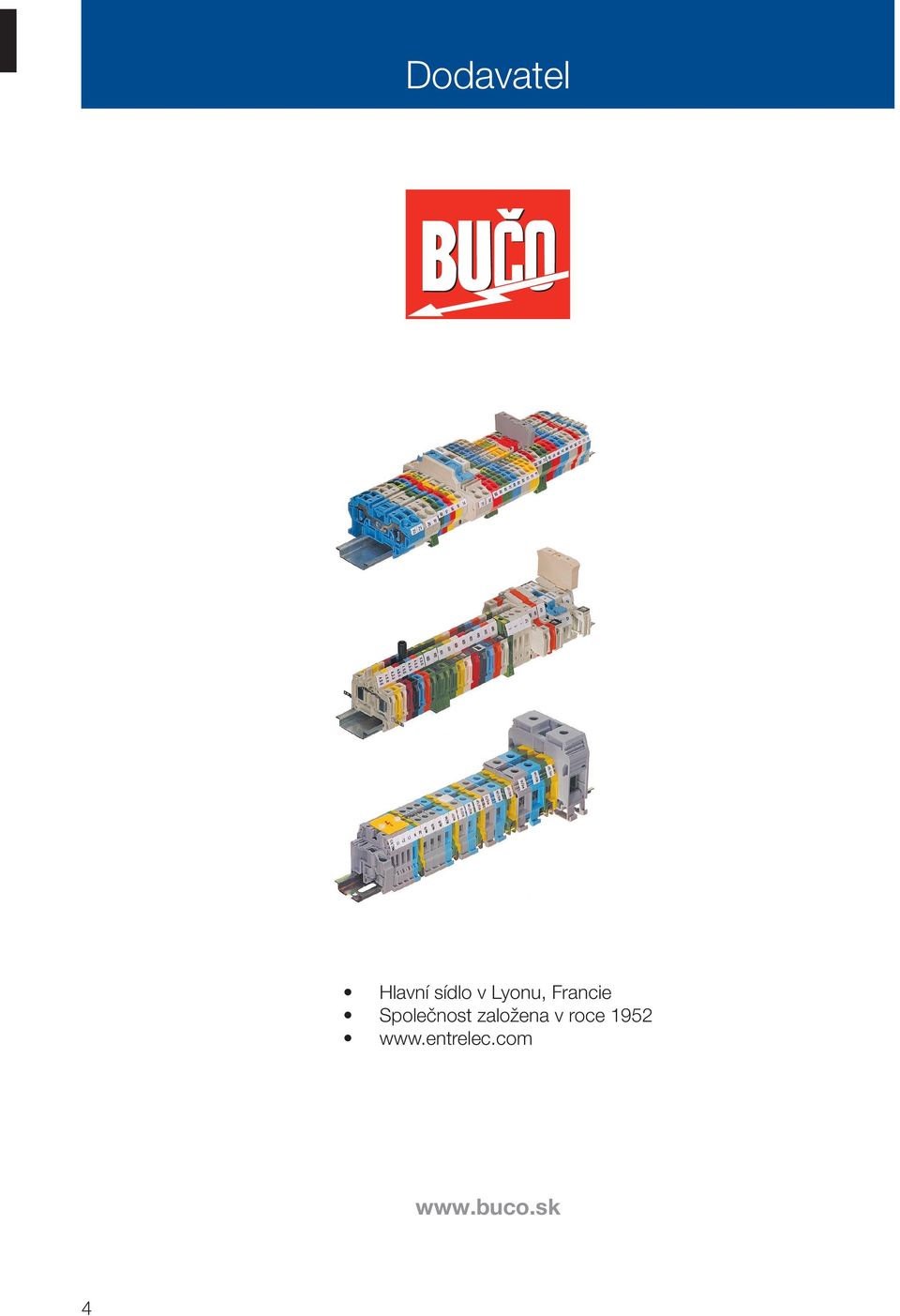

1 Dodavatel Hlavní sídlo v Lyonu, Francie Společnost založena v roce

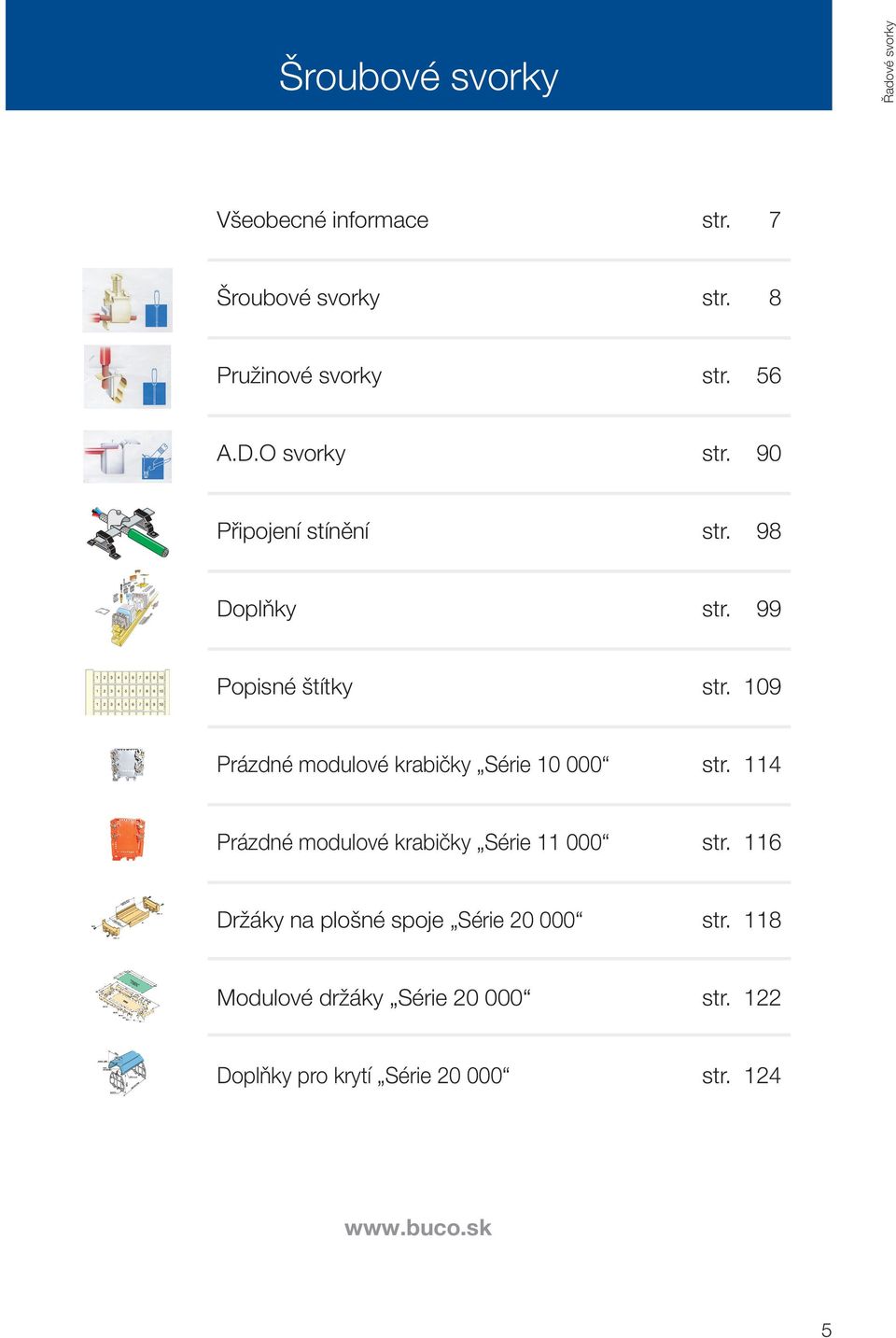

2 Šroubové svorky Řadové svorky Všeobecné informace str. 7 Šroubové svorky str. 8 Pružinové svorky str. 56 A.D.O svorky str. 90 Připojení stínění str. 98 str. 99 Popisné štítky str. 109 Prázdné modulové krabičky Série str. 114 Prázdné modulové krabičky Série str. 116 Držáky na plošné spoje Série str. 118 Modulové držáky Série str. 122 pro krytí Série str

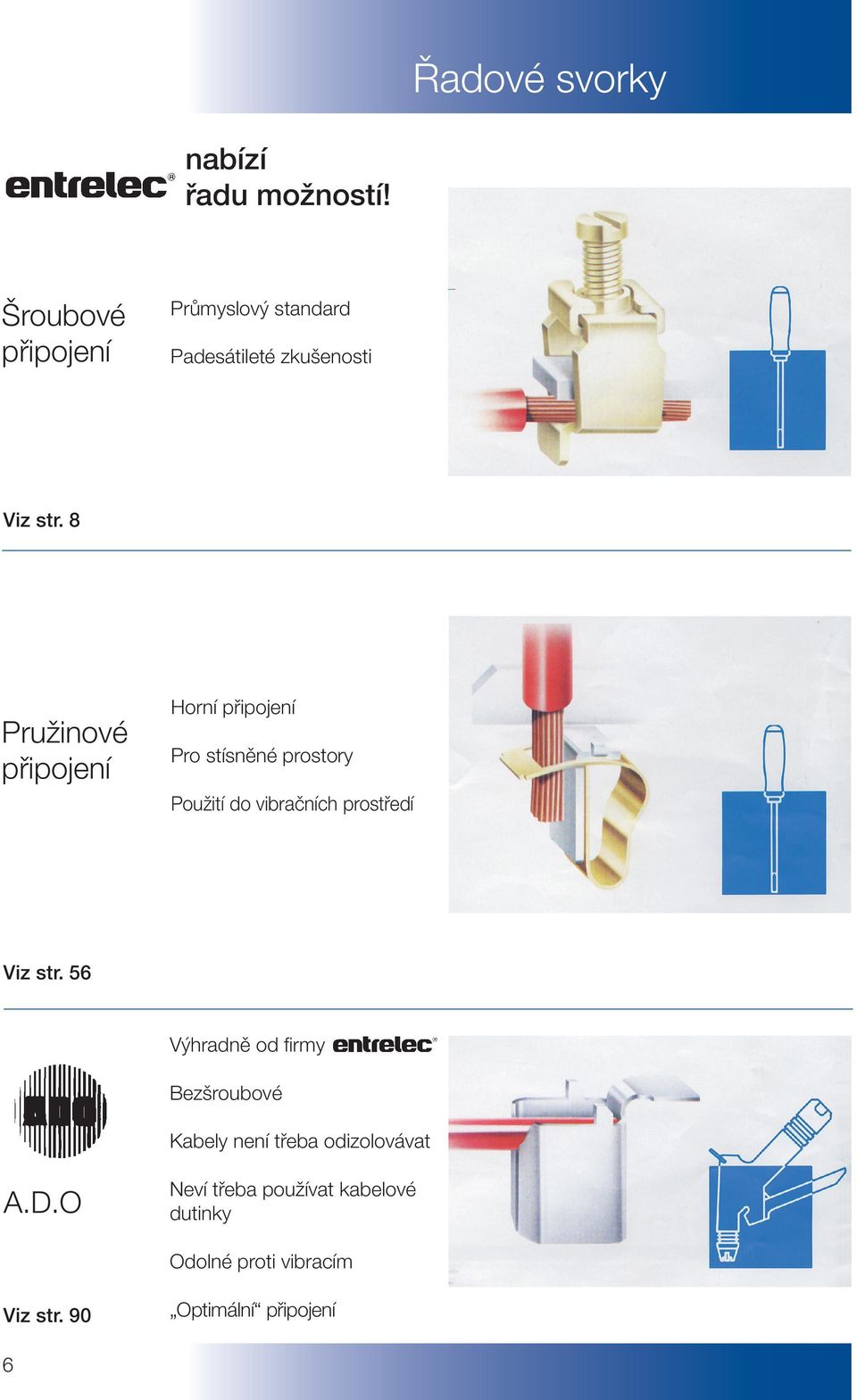

3 Řadové svorky nabízí řadu možností! Šroubové připojení Průmyslový standard Padesátileté zkušenosti Viz str. 8 Pružinové připojení Horní připojení Pro stísněné prostory Použití do vibračních prostředí Viz str. 56 Výhradně od firmy Bezšroubové Kabely není třeba odizolovávat A.D.O Neví třeba používat kabelové dutinky Odolné proti vibracím Viz str. 90 Optimální připojení 6

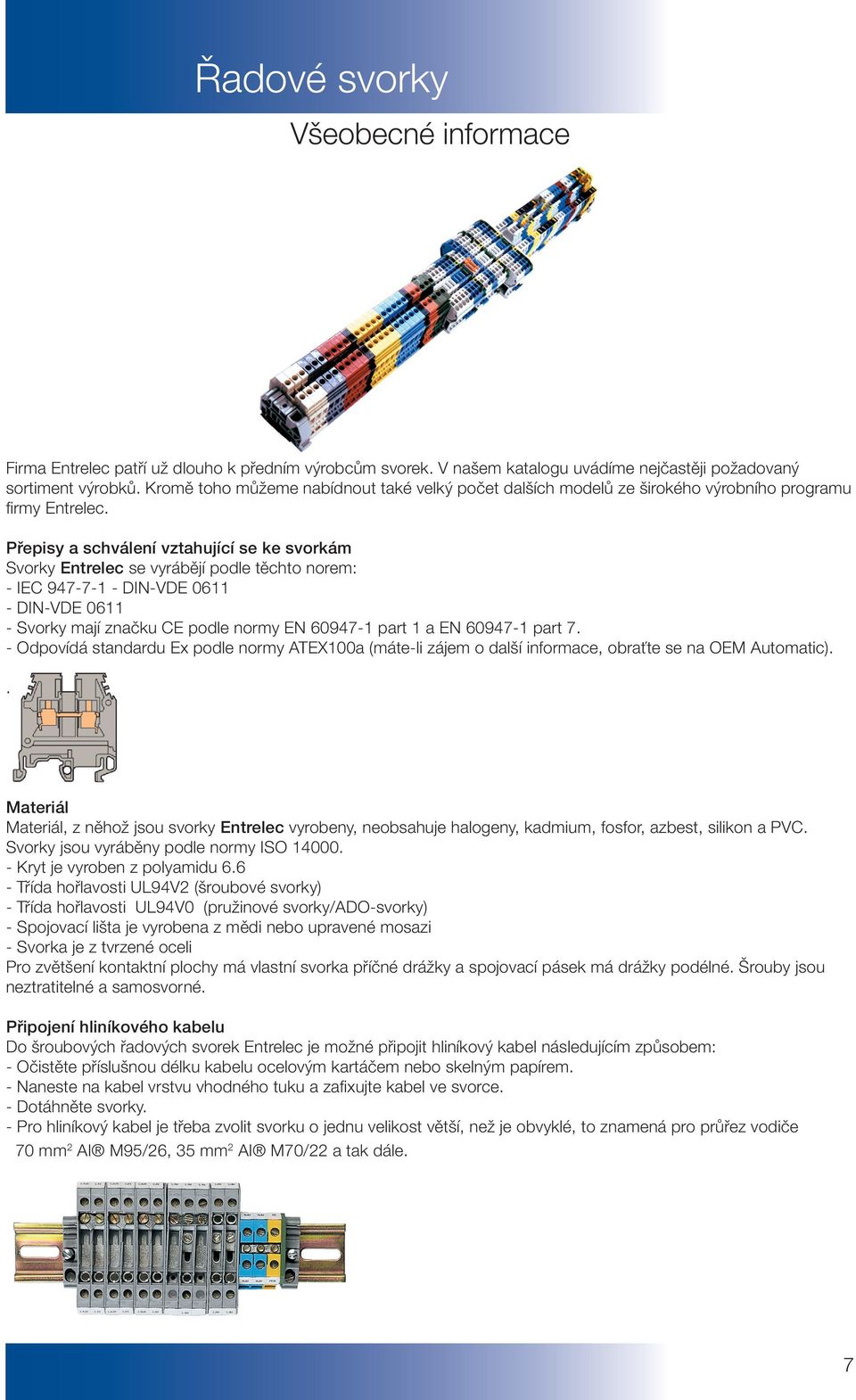

4 Řadové svorky Všeobecné informace Firma Entrelec patří už dlouho k předním výrobcům svorek. V našem katalogu uvádíme nejčastěji požadovaný sortiment výrobků. Kromě toho můžeme nabídnout také velký počet dalších modelů ze širokého výrobního programu firmy Entrelec. Přepisy a schválení vztahující se ke svorkám Svorky Entrelec se vyrábějí podle těchto norem: DIN-VDE DIN-VDE Svorky mají značku CE podle normy EN part 1 a EN part 7. - Odpovídá standardu Ex podle normy ATEX100a (máte-li zájem o další informace, obraťte se na OEM Automatic).. Materiál Materiál, z něhož jsou svorky Entrelec vyrobeny, neobsahuje halogeny, kadmium, fosfor, azbest, silikon a PVC. Svorky jsou vyráběny podle normy ISO Kryt je vyroben z polyamidu Třída hořlavosti UL94V2 (šroubové svorky) - Třída hořlavosti UL94V0 (pružinové svorky/ado-svorky) - Spojovací lišta je vyrobena z mědi nebo upravené mosazi - Svorka je z tvrzené oceli Pro zvětšení kontaktní plochy má vlastní svorka příčné drážky a spojovací pásek má drážky podélné. Šrouby jsou neztratitelné a samosvorné. Připojení hliníkového kabelu Do šroubových řadových svorek Entrelec je možné připojit hliníkový kabel následujícím způsobem: - Očistěte příslušnou délku kabelu ocelovým kartáčem nebo skelným papírem. - Naneste na kabel vrstvu vhodného tuku a zafixujte kabel ve svorce. - Dotáhněte svorky. - Pro hliníkový kabel je třeba zvolit svorku o jednu velikost větší, než je obvyklé, to znamená pro průřez vodiče 70 mm 2 AI M95/26, 35 mm 2 AI M70/22 a tak dále. 7

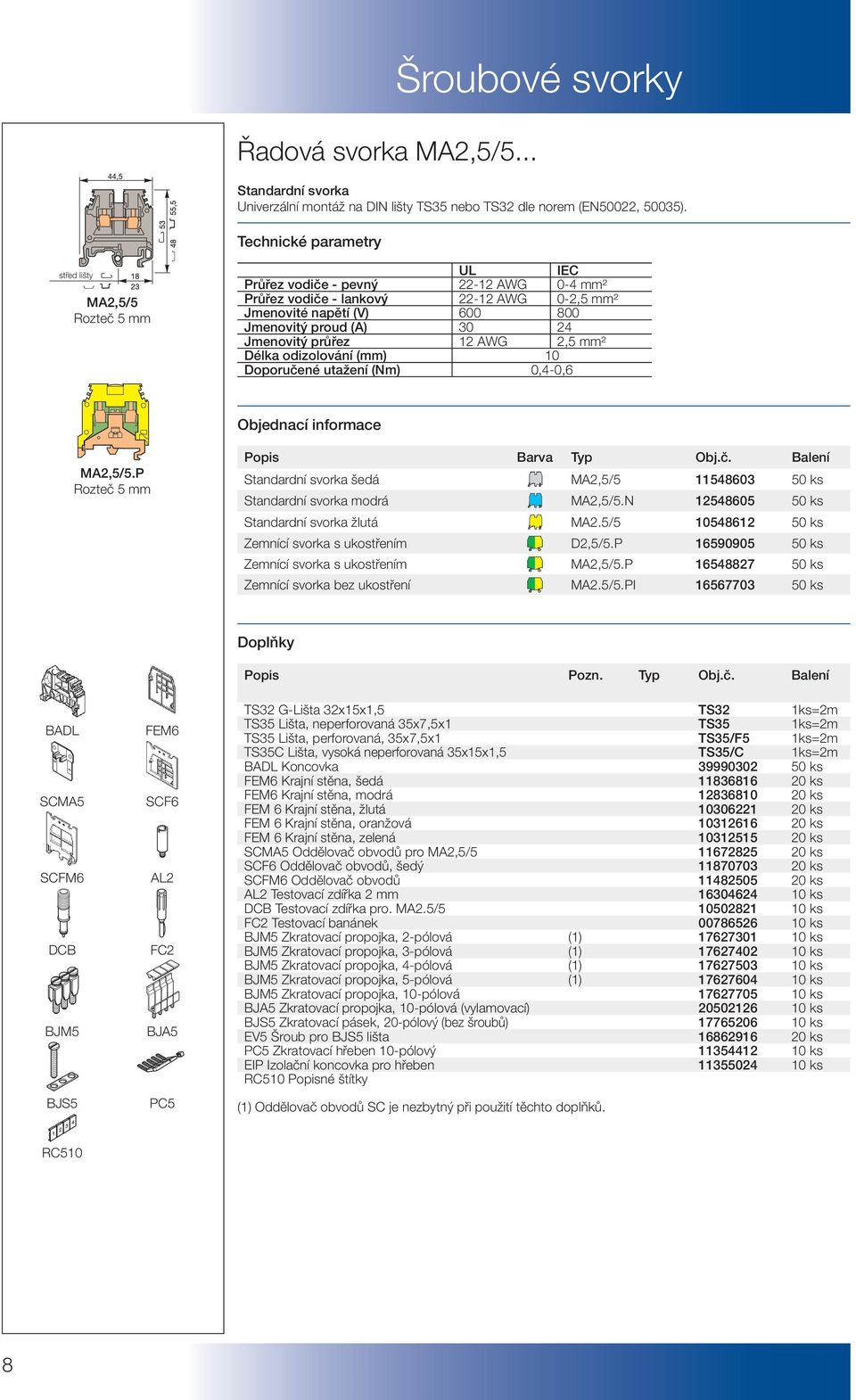

5 Řadová svorka MA2,5/5... Šroubové svorky Standardní svorka Univerzální montáž na DIN lišty TS35 nebo TS32 dle norem (EN50022, 50035). MA2,5/5 Rozteč 5 mm UL Průřez vodiče - pevný AWG 0-4 mm² Průřez vodiče - lankový AWG 0-2,5 mm² Jmenovité napětí (V) Jmenovitý proud (A) Jmenovitý průřez 12 AWG 2,5 mm² Délka odizolování (mm) 10 Doporučené utažení (Nm) 0,4-0,6 MA2,5/5.P Rozteč 5 mm Standardní svorka šedá MA2,5/ ks Standardní svorka modrá MA2,5/5.N ks Standardní svorka žlutá MA2.5/ ks Zemnící svorka s ukostřením D2,5/5.P ks Zemnící svorka s ukostřením MA2,5/5.P ks Zemnící svorka bez ukostření MA2.5/5.PI ks BADL SCMA5 SCFM6 DCB BJM5 BJS5 FEM6 SCF6 AL2 FC2 BJA5 PC5 TS32 G-Lišta 32x15x1,5 TS32 1ks=2m TS35 Lišta, neperforovaná 35x7,5x1 TS35 1ks=2m TS35 Lišta, perforovaná, 35x7,5x1 TS35/F5 1ks=2m TS35C Lišta, vysoká neperforovaná 35x15x1,5 TS35/C 1ks=2m BADL Koncovka ks FEM6 Krajní stěna, šedá ks FEM6 Krajní stěna, modrá ks FEM 6 Krajní stěna, žlutá ks FEM 6 Krajní stěna, oranžová ks FEM 6 Krajní stěna, zelená ks SCMA5 Oddělovač obvodů pro MA2,5/ ks SCF6 Oddělovač obvodů, šedý ks SCFM6 Oddělovač obvodů ks AL2 Testovací zdířka 2 mm ks DCB Testovací zdířka pro. MA2.5/ ks FC2 Testovací banánek ks BJM5 Zkratovací propojka, 2-pólová (1) ks BJM5 Zkratovací propojka, 3-pólová (1) ks BJM5 Zkratovací propojka, 4-pólová (1) ks BJM5 Zkratovací propojka, 5-pólová (1) ks BJM5 Zkratovací propojka, 10-pólová ks BJA5 Zkratovací propojka, 10-pólová (vylamovací) ks BJS5 Zkratovací pásek, 20-pólový (bez šroubů) ks EV5 Šroub pro BJS5 lišta ks PC5 Zkratovací hřeben 10-pólový ks EIP Izolační koncovka pro hřeben ks RC510 Popisné štítky (1) Oddělovač obvodů SC je nezbytný při použití těchto doplňků. RC510 8

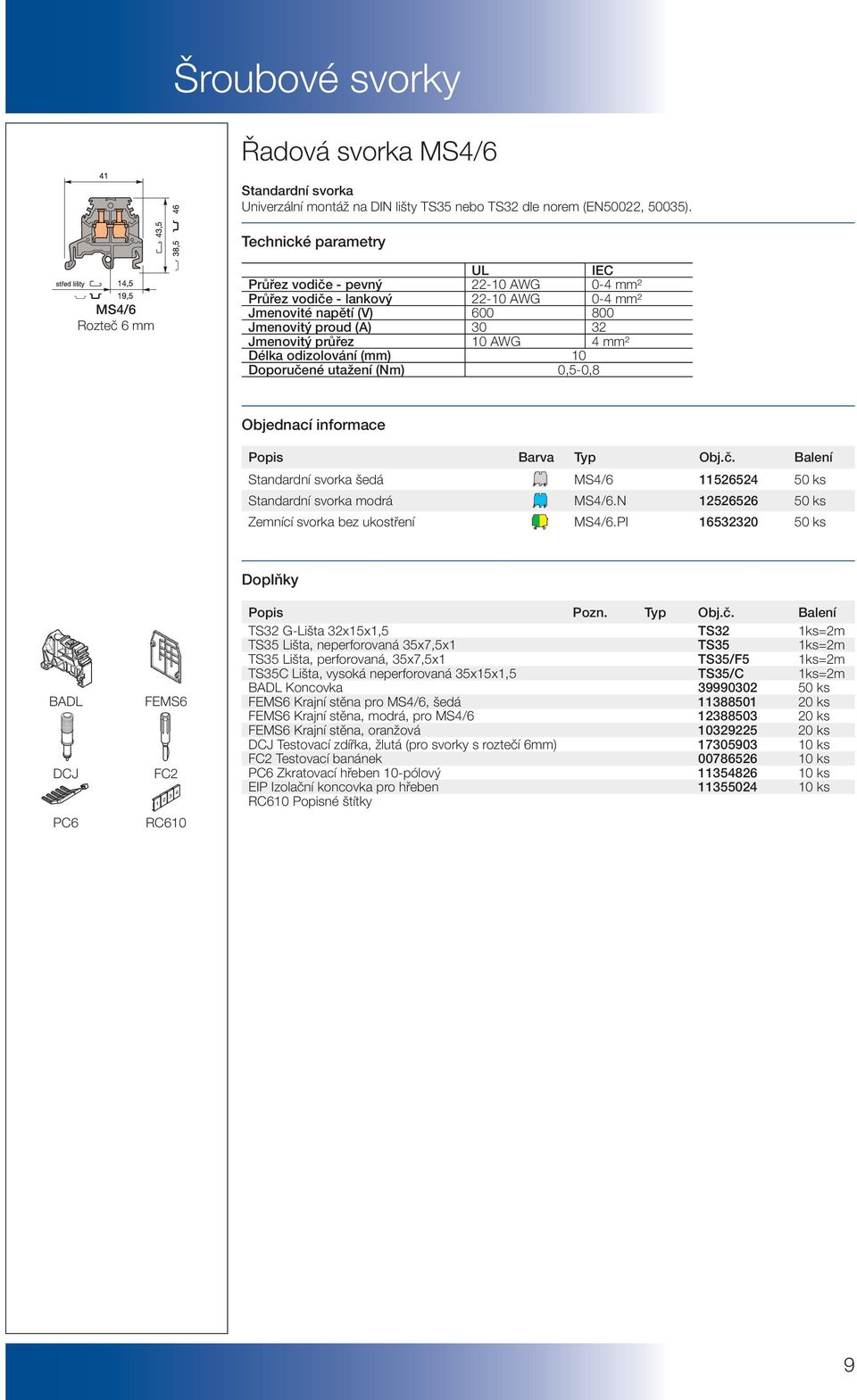

6 Šroubové svorky Řadová svorka MS4/6 Standardní svorka Univerzální montáž na DIN lišty TS35 nebo TS32 dle norem (EN50022, 50035). MS4/6 Rozteč 6 mm UL Průřez vodiče - pevný AWG 0-4 mm² Průřez vodiče - lankový AWG 0-4 mm² Jmenovité napětí (V) Jmenovitý proud (A) Jmenovitý průřez 10 AWG 4 mm² Délka odizolování (mm) 10 Doporučené utažení (Nm) 0,5-0,8 Standardní svorka šedá MS4/ ks Standardní svorka modrá MS4/6.N ks Zemnící svorka bez ukostření MS4/6.PI ks BADL DCJ PC6 FEMS6 FC2 RC610 TS32 G-Lišta 32x15x1,5 TS32 1ks=2m TS35 Lišta, neperforovaná 35x7,5x1 TS35 1ks=2m TS35 Lišta, perforovaná, 35x7,5x1 TS35/F5 1ks=2m TS35C Lišta, vysoká neperforovaná 35x15x1,5 TS35/C 1ks=2m BADL Koncovka ks FEMS6 Krajní stěna pro MS4/6, šedá ks FEMS6 Krajní stěna, modrá, pro MS4/ ks FEMS6 Krajní stěna, oranžová ks DCJ Testovací zdířka, žlutá (pro svorky s roztečí 6mm) ks FC2 Testovací banánek ks PC6 Zkratovací hřeben 10-pólový ks EIP Izolační koncovka pro hřeben ks RC610 Popisné štítky 9

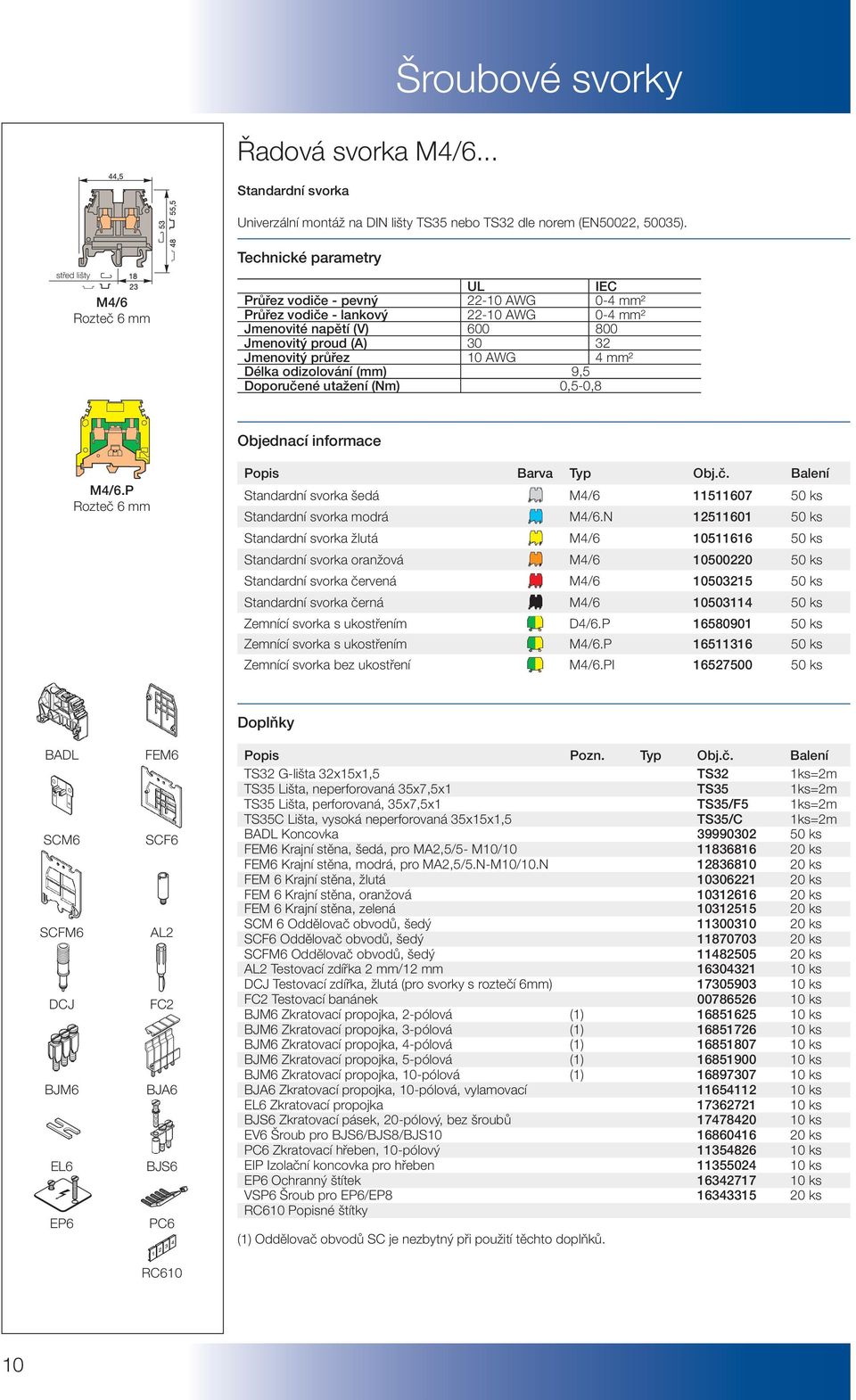

7 Řadová svorka M4/6... Šroubové svorky Standardní svorka Univerzální montáž na DIN lišty TS35 nebo TS32 dle norem (EN50022, 50035). M4/6 Rozteč 6 mm UL Průřez vodiče - pevný AWG 0-4 mm² Průřez vodiče - lankový AWG 0-4 mm² Jmenovité napětí (V) Jmenovitý proud (A) Jmenovitý průřez 10 AWG 4 mm² Délka odizolování (mm) 9,5 Doporučené utažení (Nm) 0,5-0,8 M4/6.P Rozteč 6 mm Standardní svorka šedá M4/ ks Standardní svorka modrá M4/6.N ks Standardní svorka žlutá M4/ ks Standardní svorka oranžová M4/ ks Standardní svorka červená M4/ ks Standardní svorka černá M4/ ks Zemnící svorka s ukostřením D4/6.P ks Zemnící svorka s ukostřením M4/6.P ks Zemnící svorka bez ukostření M4/6.PI ks BADL SCM6 SCFM6 DCJ BJM6 EL6 EP6 FEM6 SCF6 AL2 FC2 BJA6 BJS6 PC6 RC610 TS32 G-lišta 32x15x1,5 TS32 1ks=2m TS35 Lišta, neperforovaná 35x7,5x1 TS35 1ks=2m TS35 Lišta, perforovaná, 35x7,5x1 TS35/F5 1ks=2m TS35C Lišta, vysoká neperforovaná 35x15x1,5 TS35/C 1ks=2m BADL Koncovka ks FEM6 Krajní stěna, šedá, pro MA2,5/5- M10/ ks FEM6 Krajní stěna, modrá, pro MA2,5/5.N-M10/10.N ks FEM 6 Krajní stěna, žlutá ks FEM 6 Krajní stěna, oranžová ks FEM 6 Krajní stěna, zelená ks SCM 6 Oddělovač obvodů, šedý ks SCF6 Oddělovač obvodů, šedý ks SCFM6 Oddělovač obvodů, šedý ks AL2 Testovací zdířka 2 mm/12 mm ks DCJ Testovací zdířka, žlutá (pro svorky s roztečí 6mm) ks FC2 Testovací banánek ks BJM6 Zkratovací propojka, 2-pólová (1) ks BJM6 Zkratovací propojka, 3-pólová (1) ks BJM6 Zkratovací propojka, 4-pólová (1) ks BJM6 Zkratovací propojka, 5-pólová (1) ks BJM6 Zkratovací propojka, 10-pólová (1) ks BJA6 Zkratovací propojka, 10-pólová, vylamovací ks EL6 Zkratovací propojka ks BJS6 Zkratovací pásek, 20-pólový, bez šroubů ks EV6 Šroub pro BJS6/BJS8/BJS ks PC6 Zkratovací hřeben, 10-pólový ks EIP Izolační koncovka pro hřeben ks EP6 Ochranný štítek ks VSP6 Šroub pro EP6/EP ks RC610 Popisné štítky (1) Oddělovač obvodů SC je nezbytný při použití těchto doplňků. 10

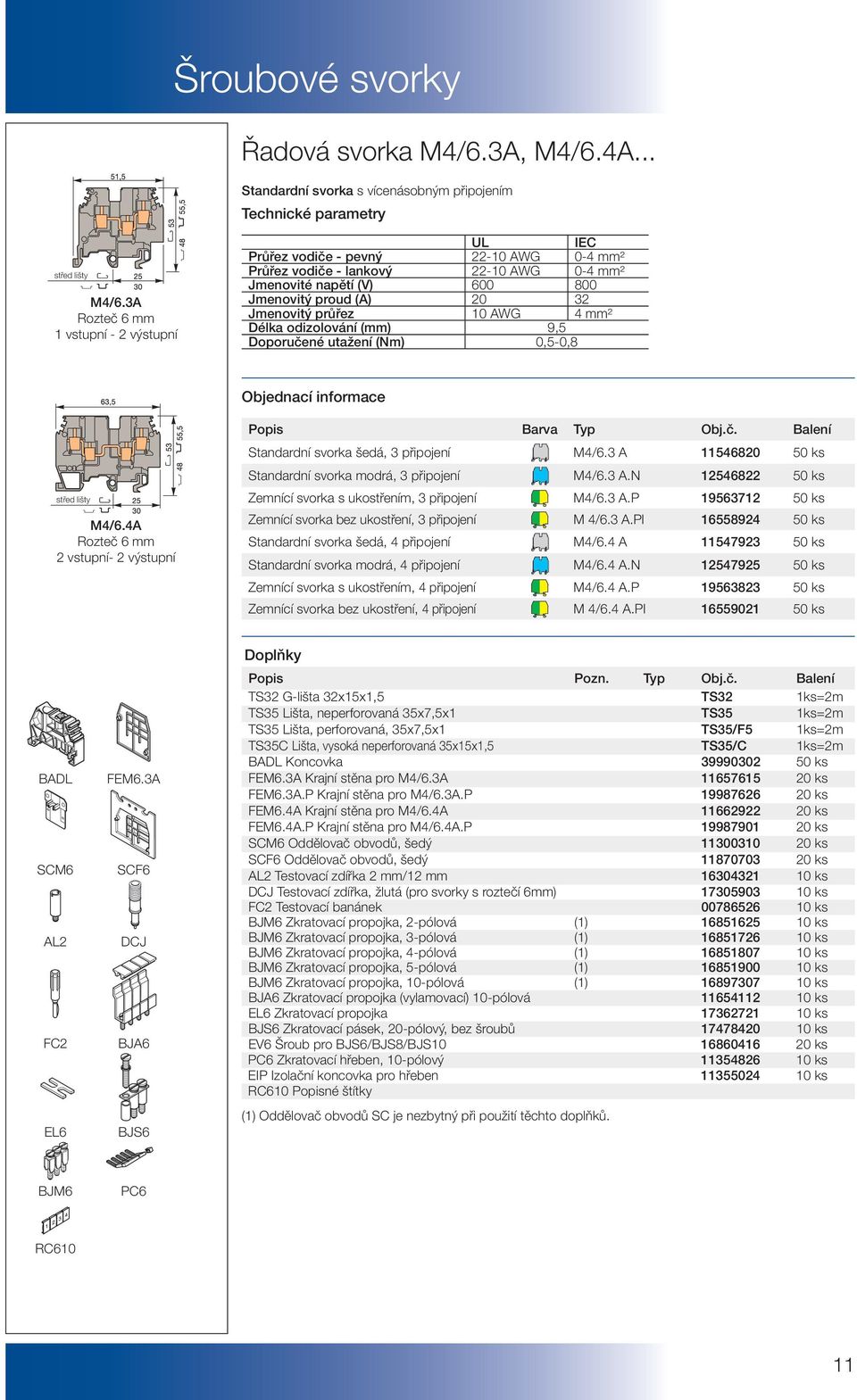

8 Šroubové svorky Řadová svorka M4/6.3A, M4/6.4A... Standardní svorka s vícenásobným připojením M4/6.3A Rozteč 6 mm 1 vstupní - 2 výstupní UL Průřez vodiče - pevný AWG 0-4 mm² Průřez vodiče - lankový AWG 0-4 mm² Jmenovité napětí (V) Jmenovitý proud (A) Jmenovitý průřez 10 AWG 4 mm² Délka odizolování (mm) 9,5 Doporučené utažení (Nm) 0,5-0,8 M4/6.4A Rozteč 6 mm 2 vstupní- 2 výstupní Standardní svorka šedá, 3 připojení M4/6.3 A ks Standardní svorka modrá, 3 připojení M4/6.3 A.N ks Zemnící svorka s ukostřením, 3 připojení M4/6.3 A.P ks Zemnící svorka bez ukostření, 3 připojení M 4/6.3 A.PI ks Standardní svorka šedá, 4 připojení M4/6.4 A ks Standardní svorka modrá, 4 připojení M4/6.4 A.N ks Zemnící svorka s ukostřením, 4 připojení M4/6.4 A.P ks Zemnící svorka bez ukostření, 4 připojení M 4/6.4 A.PI ks BADL SCM6 AL2 FC2 EL6 FEM6.3A SCF6 DCJ BJA6 BJS6 TS32 G-lišta 32x15x1,5 TS32 1ks=2m TS35 Lišta, neperforovaná 35x7,5x1 TS35 1ks=2m TS35 Lišta, perforovaná, 35x7,5x1 TS35/F5 1ks=2m TS35C Lišta, vysoká neperforovaná 35x15x1,5 TS35/C 1ks=2m BADL Koncovka ks FEM6.3A Krajní stěna pro M4/6.3A ks FEM6.3A.P Krajní stěna pro M4/6.3A.P ks FEM6.4A Krajní stěna pro M4/6.4A ks FEM6.4A.P Krajní stěna pro M4/6.4A.P ks SCM6 Oddělovač obvodů, šedý ks SCF6 Oddělovač obvodů, šedý ks AL2 Testovací zdířka 2 mm/12 mm ks DCJ Testovací zdířka, žlutá (pro svorky s roztečí 6mm) ks FC2 Testovací banánek ks BJM6 Zkratovací propojka, 2-pólová (1) ks BJM6 Zkratovací propojka, 3-pólová (1) ks BJM6 Zkratovací propojka, 4-pólová (1) ks BJM6 Zkratovací propojka, 5-pólová (1) ks BJM6 Zkratovací propojka, 10-pólová (1) ks BJA6 Zkratovací propojka (vylamovací) 10-pólová ks EL6 Zkratovací propojka ks BJS6 Zkratovací pásek, 20-pólový, bez šroubů ks EV6 Šroub pro BJS6/BJS8/BJS ks PC6 Zkratovací hřeben, 10-pólový ks EIP Izolační koncovka pro hřeben ks RC610 Popisné štítky (1) Oddělovač obvodů SC je nezbytný při použití těchto doplňků. BJM6 PC6 RC610 11

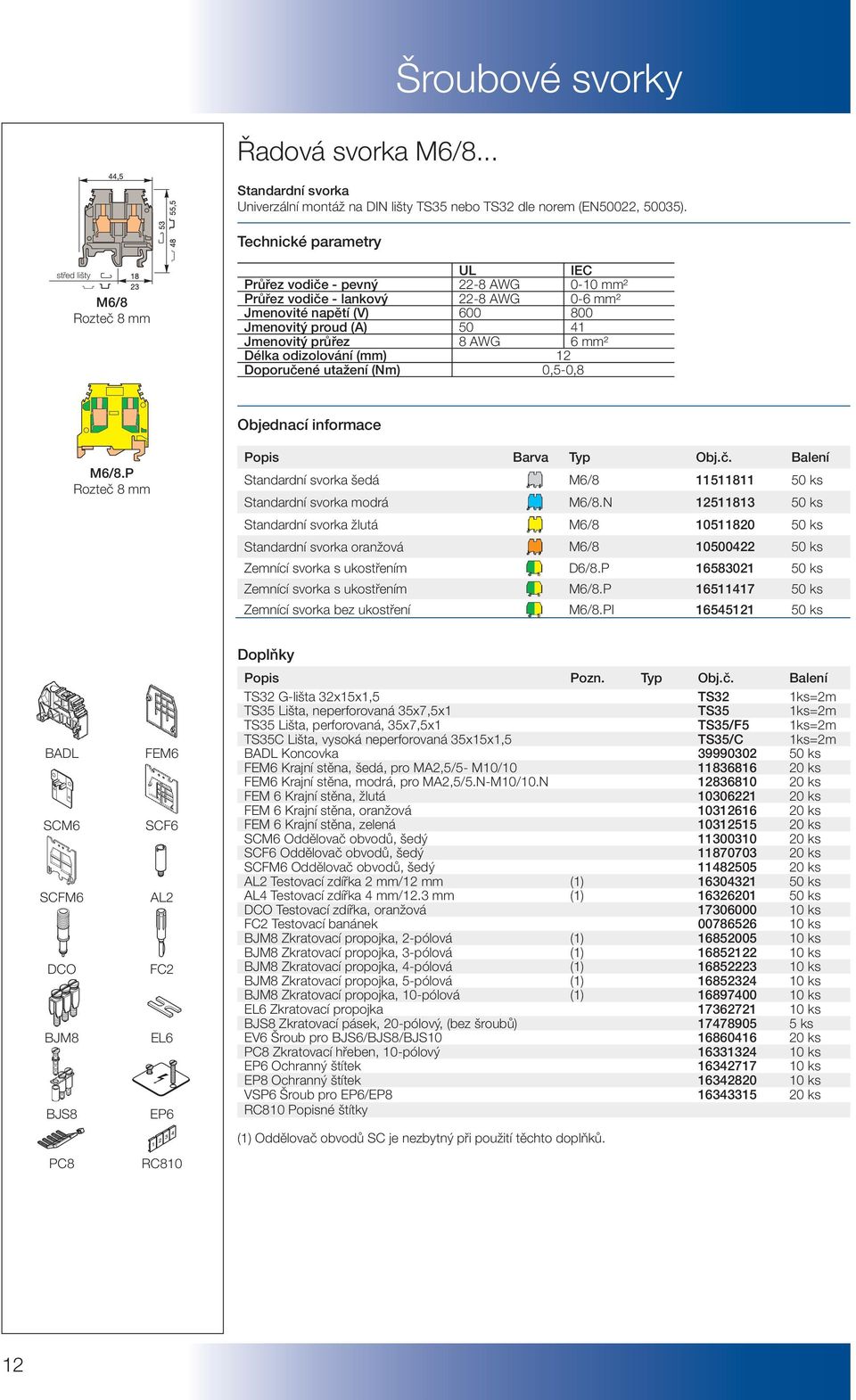

9 Řadová svorka M6/8... Šroubové svorky Standardní svorka Univerzální montáž na DIN lišty TS35 nebo TS32 dle norem (EN50022, 50035). M6/8 Rozteč 8 mm UL Průřez vodiče - pevný 22-8 AWG 0-10 mm² Průřez vodiče - lankový 22-8 AWG 0-6 mm² Jmenovité napětí (V) Jmenovitý proud (A) Jmenovitý průřez 8 AWG 6 mm² Délka odizolování (mm) 12 Doporučené utažení (Nm) 0,5-0,8 M6/8.P Rozteč 8 mm Standardní svorka šedá M6/ ks Standardní svorka modrá M6/8.N ks Standardní svorka žlutá M6/ ks Standardní svorka oranžová M6/ ks Zemnící svorka s ukostřením D6/8.P ks Zemnící svorka s ukostřením M6/8.P ks Zemnící svorka bez ukostření M6/8.PI ks BADL SCM6 SCFM6 DCO BJM8 BJS8 PC8 FEM6 SCF6 AL2 FC2 EL6 EP6 RC810 TS32 G-lišta 32x15x1,5 TS32 1ks=2m TS35 Lišta, neperforovaná 35x7,5x1 TS35 1ks=2m TS35 Lišta, perforovaná, 35x7,5x1 TS35/F5 1ks=2m TS35C Lišta, vysoká neperforovaná 35x15x1,5 TS35/C 1ks=2m BADL Koncovka ks FEM6 Krajní stěna, šedá, pro MA2,5/5- M10/ ks FEM6 Krajní stěna, modrá, pro MA2,5/5.N-M10/10.N ks FEM 6 Krajní stěna, žlutá ks FEM 6 Krajní stěna, oranžová ks FEM 6 Krajní stěna, zelená ks SCM6 Oddělovač obvodů, šedý ks SCF6 Oddělovač obvodů, šedý ks SCFM6 Oddělovač obvodů, šedý ks AL2 Testovací zdířka 2 mm/12 mm (1) ks AL4 Testovací zdířka 4 mm/12.3 mm (1) ks DCO Testovací zdířka, oranžová ks FC2 Testovací banánek ks BJM8 Zkratovací propojka, 2-pólová (1) ks BJM8 Zkratovací propojka, 3-pólová (1) ks BJM8 Zkratovací propojka, 4-pólová (1) ks BJM8 Zkratovací propojka, 5-pólová (1) ks BJM8 Zkratovací propojka, 10-pólová (1) ks EL6 Zkratovací propojka ks BJS8 Zkratovací pásek, 20-pólový, (bez šroubů) ks EV6 Šroub pro BJS6/BJS8/BJS ks PC8 Zkratovací hřeben, 10-pólový ks EP6 Ochranný štítek ks EP8 Ochranný štítek ks VSP6 Šroub pro EP6/EP ks RC810 Popisné štítky (1) Oddělovač obvodů SC je nezbytný při použití těchto doplňků. 12

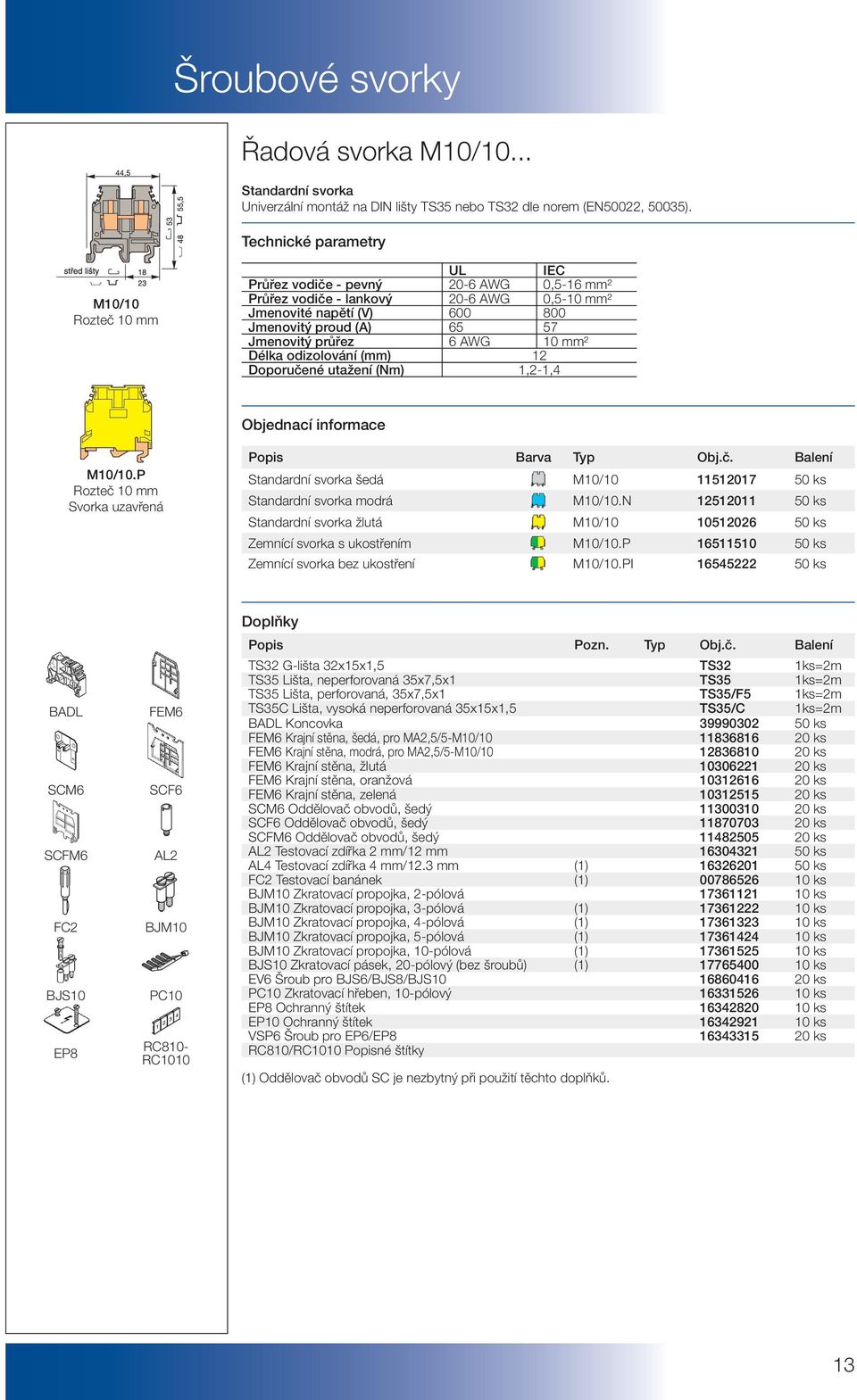

10 Šroubové svorky Řadová svorka M10/10... Standardní svorka Univerzální montáž na DIN lišty TS35 nebo TS32 dle norem (EN50022, 50035). M10/10 Rozteč 10 mm UL Průřez vodiče - pevný 20-6 AWG 0,5-16 mm² Průřez vodiče - lankový 20-6 AWG 0,5-10 mm² Jmenovité napětí (V) Jmenovitý proud (A) Jmenovitý průřez 6 AWG 10 mm² Délka odizolování (mm) 12 Doporučené utažení (Nm) 1,2-1,4 M10/10.P Rozteč 10 mm Svorka uzavřená Standardní svorka šedá M10/ ks Standardní svorka modrá M10/10.N ks Standardní svorka žlutá M10/ ks Zemnící svorka s ukostřením M10/10.P ks Zemnící svorka bez ukostření M10/10.PI ks BADL SCM6 SCFM6 FC2 BJS10 EP8 FEM6 SCF6 AL2 BJM10 PC10 RC810- RC1010 TS32 G-lišta 32x15x1,5 TS32 1ks=2m TS35 Lišta, neperforovaná 35x7,5x1 TS35 1ks=2m TS35 Lišta, perforovaná, 35x7,5x1 TS35/F5 1ks=2m TS35C Lišta, vysoká neperforovaná 35x15x1,5 TS35/C 1ks=2m BADL Koncovka ks FEM6 Krajní stěna, šedá, pro MA2,5/5-M10/ ks FEM6 Krajní stěna, modrá, pro MA2,5/5-M10/ ks FEM6 Krajní stěna, žlutá ks FEM6 Krajní stěna, oranžová ks FEM6 Krajní stěna, zelená ks SCM6 Oddělovač obvodů, šedý ks SCF6 Oddělovač obvodů, šedý ks SCFM6 Oddělovač obvodů, šedý ks AL2 Testovací zdířka 2 mm/12 mm ks AL4 Testovací zdířka 4 mm/12.3 mm (1) ks FC2 Testovací banánek (1) ks BJM10 Zkratovací propojka, 2-pólová ks BJM10 Zkratovací propojka, 3-pólová (1) ks BJM10 Zkratovací propojka, 4-pólová (1) ks BJM10 Zkratovací propojka, 5-pólová (1) ks BJM10 Zkratovací propojka, 10-pólová (1) ks BJS10 Zkratovací pásek, 20-pólový (bez šroubů) (1) ks EV6 Šroub pro BJS6/BJS8/BJS ks PC10 Zkratovací hřeben, 10-pólový ks EP8 Ochranný štítek ks EP10 Ochranný štítek ks VSP6 Šroub pro EP6/EP ks RC810/RC1010 Popisné štítky (1) Oddělovač obvodů SC je nezbytný při použití těchto doplňků. 13

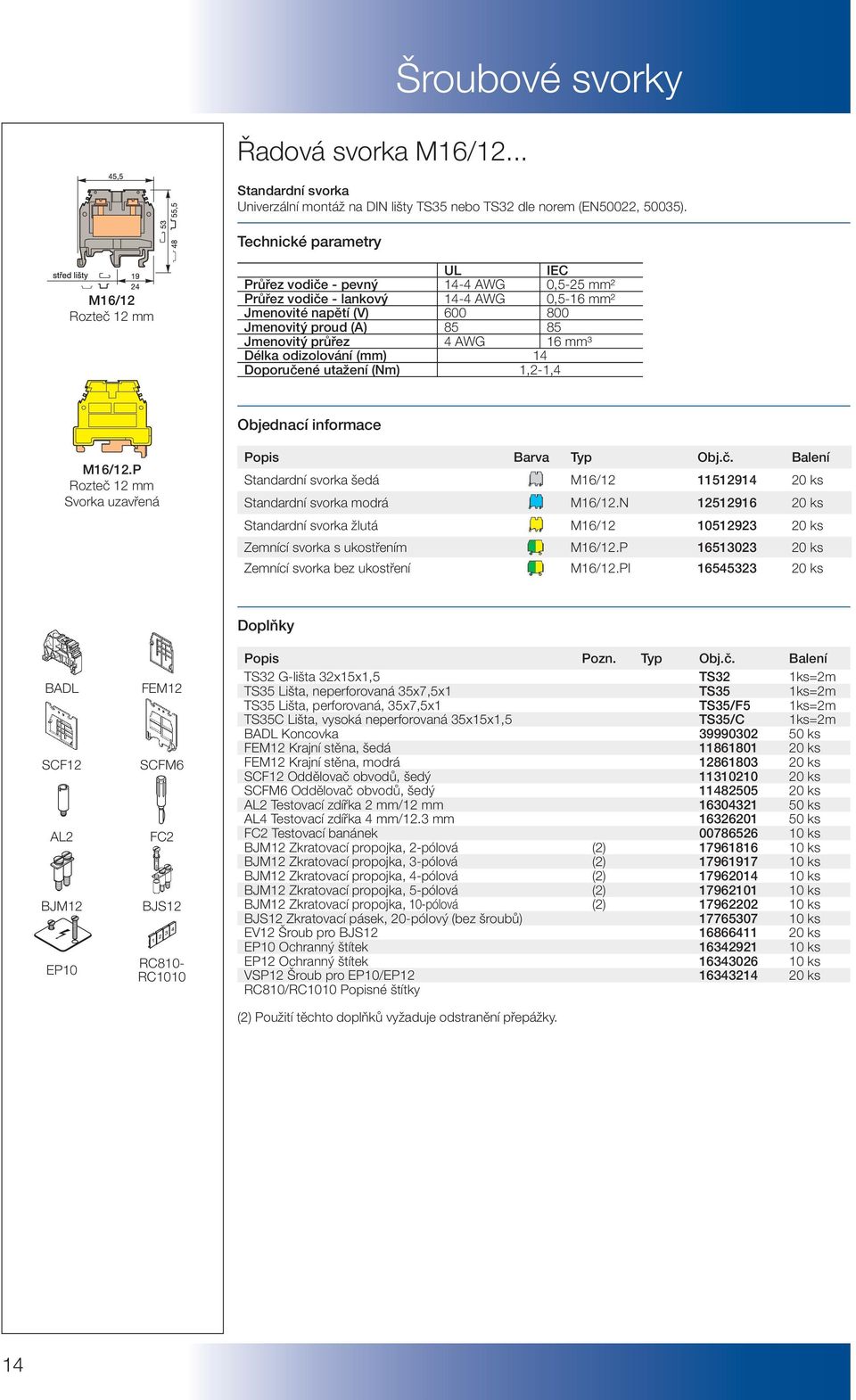

11 Řadová svorka M16/12... Šroubové svorky Standardní svorka Univerzální montáž na DIN lišty TS35 nebo TS32 dle norem (EN50022, 50035). M16/12 Rozteč 12 mm UL Průřez vodiče - pevný 14-4 AWG 0,5-25 mm² Průřez vodiče - lankový 14-4 AWG 0,5-16 mm² Jmenovité napětí (V) Jmenovitý proud (A) Jmenovitý průřez 4 AWG 16 mm³ Délka odizolování (mm) 14 Doporučené utažení (Nm) 1,2-1,4 M16/12.P Rozteč 12 mm Svorka uzavřená Standardní svorka šedá M16/ ks Standardní svorka modrá M16/12.N ks Standardní svorka žlutá M16/ ks Zemnící svorka s ukostřením M16/12.P ks Zemnící svorka bez ukostření M16/12.PI ks BADL SCF12 AL2 BJM12 EP10 FEM12 SCFM6 FC2 BJS12 RC810- RC1010 TS32 G-lišta 32x15x1,5 TS32 1ks=2m TS35 Lišta, neperforovaná 35x7,5x1 TS35 1ks=2m TS35 Lišta, perforovaná, 35x7,5x1 TS35/F5 1ks=2m TS35C Lišta, vysoká neperforovaná 35x15x1,5 TS35/C 1ks=2m BADL Koncovka ks FEM12 Krajní stěna, šedá ks FEM12 Krajní stěna, modrá ks SCF12 Oddělovač obvodů, šedý ks SCFM6 Oddělovač obvodů, šedý ks AL2 Testovací zdířka 2 mm/12 mm ks AL4 Testovací zdířka 4 mm/12.3 mm ks FC2 Testovací banánek ks BJM12 Zkratovací propojka, 2-pólová (2) ks BJM12 Zkratovací propojka, 3-pólová (2) ks BJM12 Zkratovací propojka, 4-pólová (2) ks BJM12 Zkratovací propojka, 5-pólová (2) ks BJM12 Zkratovací propojka, 10-pólová (2) ks BJS12 Zkratovací pásek, 20-pólový (bez šroubů) ks EV12 Šroub pro BJS ks EP10 Ochranný štítek ks EP12 Ochranný štítek ks VSP12 Šroub pro EP10/EP ks RC810/RC1010 Popisné štítky (2) Použití těchto doplňků vyžaduje odstranění přepážky. 14

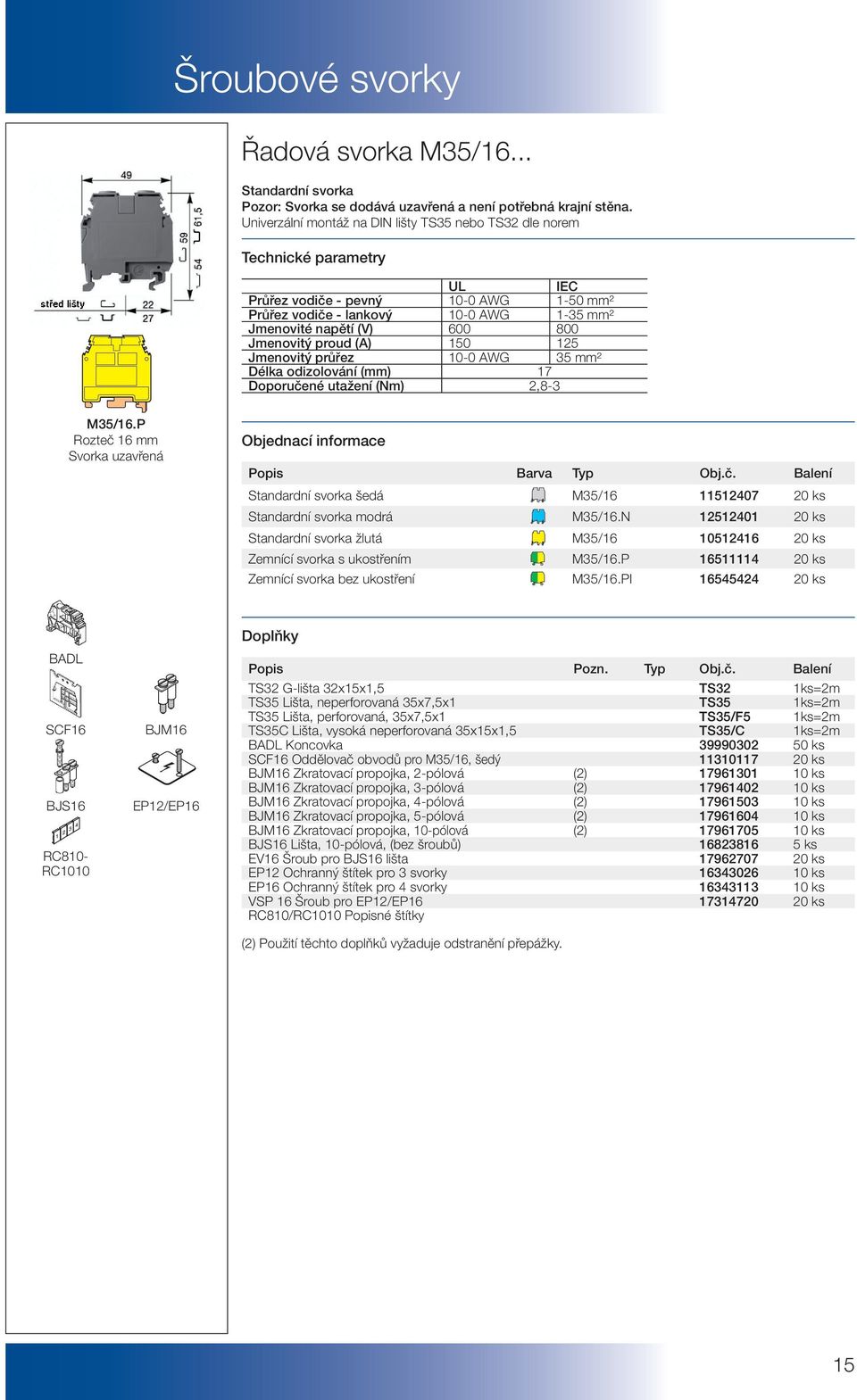

12 Šroubové svorky Řadová svorka M35/16... Standardní svorka Pozor: Svorka se dodává uzavřená a není potřebná krajní stěna. Univerzální montáž na DIN lišty TS35 nebo TS32 dle norem UL Průřez vodiče - pevný 10-0 AWG 1-50 mm² Průřez vodiče - lankový 10-0 AWG 1-35 mm² Jmenovité napětí (V) Jmenovitý proud (A) Jmenovitý průřez 10-0 AWG 35 mm² Délka odizolování (mm) 17 Doporučené utažení (Nm) 2,8-3 M35/16.P Rozteč 16 mm Svorka uzavřená Standardní svorka šedá M35/ ks Standardní svorka modrá M35/16.N ks Standardní svorka žlutá M35/ ks Zemnící svorka s ukostřením M35/16.P ks Zemnící svorka bez ukostření M35/16.PI ks BADL SCF16 BJS16 RC810- RC1010 BJM16 EP12/EP16 TS32 G-lišta 32x15x1,5 TS32 1ks=2m TS35 Lišta, neperforovaná 35x7,5x1 TS35 1ks=2m TS35 Lišta, perforovaná, 35x7,5x1 TS35/F5 1ks=2m TS35C Lišta, vysoká neperforovaná 35x15x1,5 TS35/C 1ks=2m BADL Koncovka ks SCF16 Oddělovač obvodů pro M35/16, šedý ks BJM16 Zkratovací propojka, 2-pólová (2) ks BJM16 Zkratovací propojka, 3-pólová (2) ks BJM16 Zkratovací propojka, 4-pólová (2) ks BJM16 Zkratovací propojka, 5-pólová (2) ks BJM16 Zkratovací propojka, 10-pólová (2) ks BJS16 Lišta, 10-pólová, (bez šroubů) ks EV16 Šroub pro BJS16 lišta ks EP12 Ochranný štítek pro 3 svorky ks EP16 Ochranný štítek pro 4 svorky ks VSP 16 Šroub pro EP12/EP ks RC810/RC1010 Popisné štítky (2) Použití těchto doplňků vyžaduje odstranění přepážky. 15

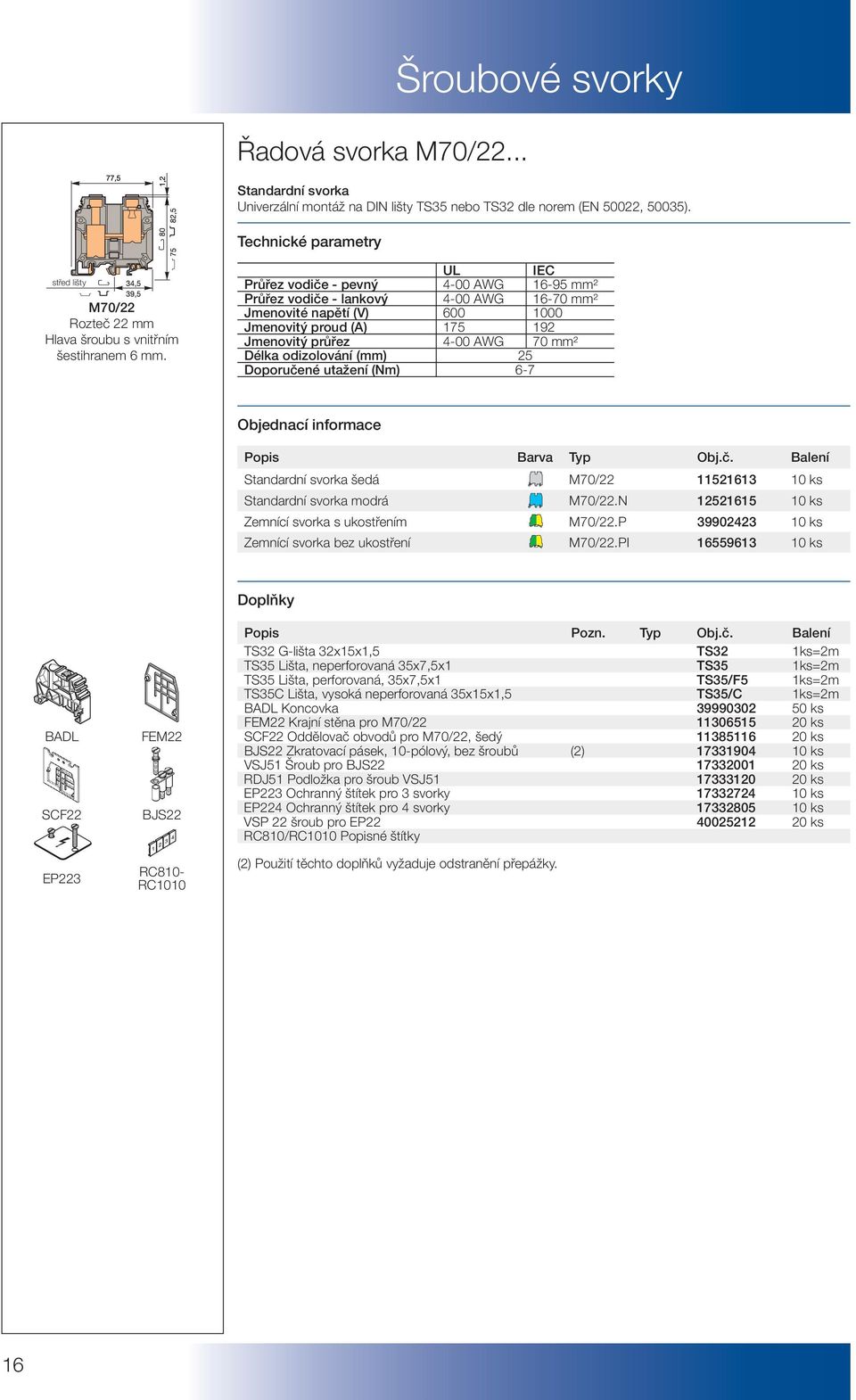

13 Řadová svorka M70/22... Šroubové svorky Standardní svorka Univerzální montáž na DIN lišty TS35 nebo TS32 dle norem (EN 50022, 50035). M70/22 Rozteč 22 mm Hlava šroubu s vnitřním šestihranem 6 mm. UL Průřez vodiče - pevný 4-00 AWG mm² Průřez vodiče - lankový 4-00 AWG mm² Jmenovité napětí (V) Jmenovitý proud (A) Jmenovitý průřez 4-00 AWG 70 mm² Délka odizolování (mm) 25 Doporučené utažení (Nm) 6-7 Standardní svorka šedá M70/ ks Standardní svorka modrá M70/22.N ks Zemnící svorka s ukostřením M70/22.P ks Zemnící svorka bez ukostření M70/22.PI ks BADL SCF22 EP223 FEM22 BJS22 RC810- RC1010 TS32 G-lišta 32x15x1,5 TS32 1ks=2m TS35 Lišta, neperforovaná 35x7,5x1 TS35 1ks=2m TS35 Lišta, perforovaná, 35x7,5x1 TS35/F5 1ks=2m TS35C Lišta, vysoká neperforovaná 35x15x1,5 TS35/C 1ks=2m BADL Koncovka ks FEM22 Krajní stěna pro M70/ ks SCF22 Oddělovač obvodů pro M70/22, šedý ks BJS22 Zkratovací pásek, 10-pólový, bez šroubů (2) ks VSJ51 Šroub pro BJS ks RDJ51 Podložka pro šroub VSJ ks EP223 Ochranný štítek pro 3 svorky ks EP224 Ochranný štítek pro 4 svorky ks VSP 22 šroub pro EP ks RC810/RC1010 Popisné štítky (2) Použití těchto doplňků vyžaduje odstranění přepážky. 16

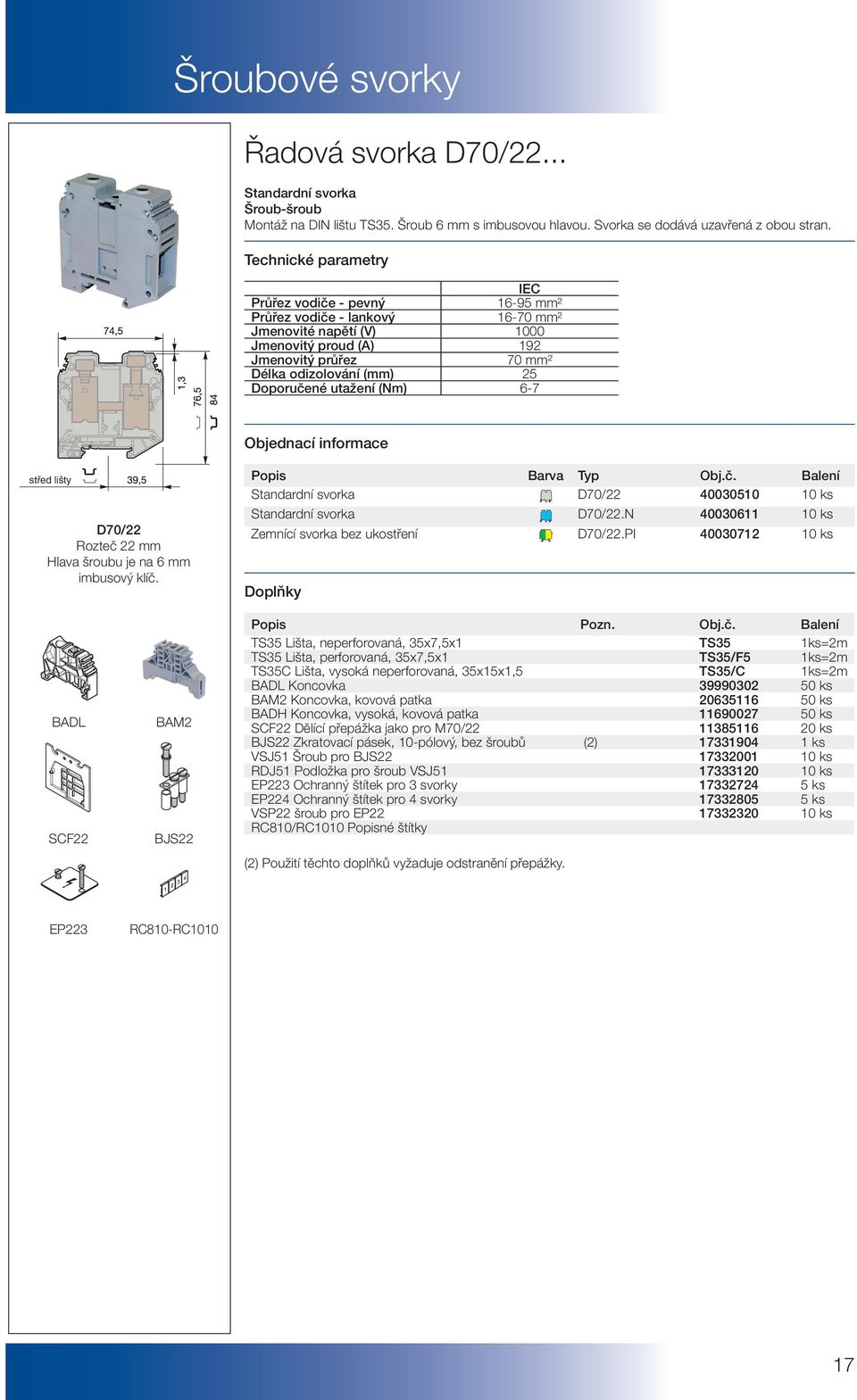

14 Šroubové svorky Řadová svorka D70/22... Standardní svorka Šroub-šroub Montáž na DIN lištu TS35. Šroub 6 mm s imbusovou hlavou. Svorka se dodává uzavřená z obou stran. Průřez vodiče - pevný mm² Průřez vodiče - lankový mm² Jmenovité napětí (V) 1000 Jmenovitý proud (A) 192 Jmenovitý průřez 70 mm² Délka odizolování (mm) 25 Doporučené utažení (Nm) 6-7 D70/22 Rozteč 22 mm Hlava šroubu je na 6 mm imbusový klíč. Standardní svorka D70/ ks Standardní svorka D70/22.N ks Zemnící svorka bez ukostření D70/22.PI ks BADL SCF22 BAM2 BJS22 Popis Pozn. Obj.č. Balení TS35 Lišta, neperforovaná, 35x7,5x1 TS35 1ks=2m TS35 Lišta, perforovaná, 35x7,5x1 TS35/F5 1ks=2m TS35C Lišta, vysoká neperforovaná, 35x15x1,5 TS35/C 1ks=2m BADL Koncovka ks BAM2 Koncovka, kovová patka ks BADH Koncovka, vysoká, kovová patka ks SCF22 Dělící přepážka jako pro M70/ ks BJS22 Zkratovací pásek, 10-pólový, bez šroubů (2) ks VSJ51 Šroub pro BJS ks RDJ51 Podložka pro šroub VSJ ks EP223 Ochranný štítek pro 3 svorky ks EP224 Ochranný štítek pro 4 svorky ks VSP22 šroub pro EP ks RC810/RC1010 Popisné štítky (2) Použití těchto doplňků vyžaduje odstranění přepážky. EP223 RC810-RC

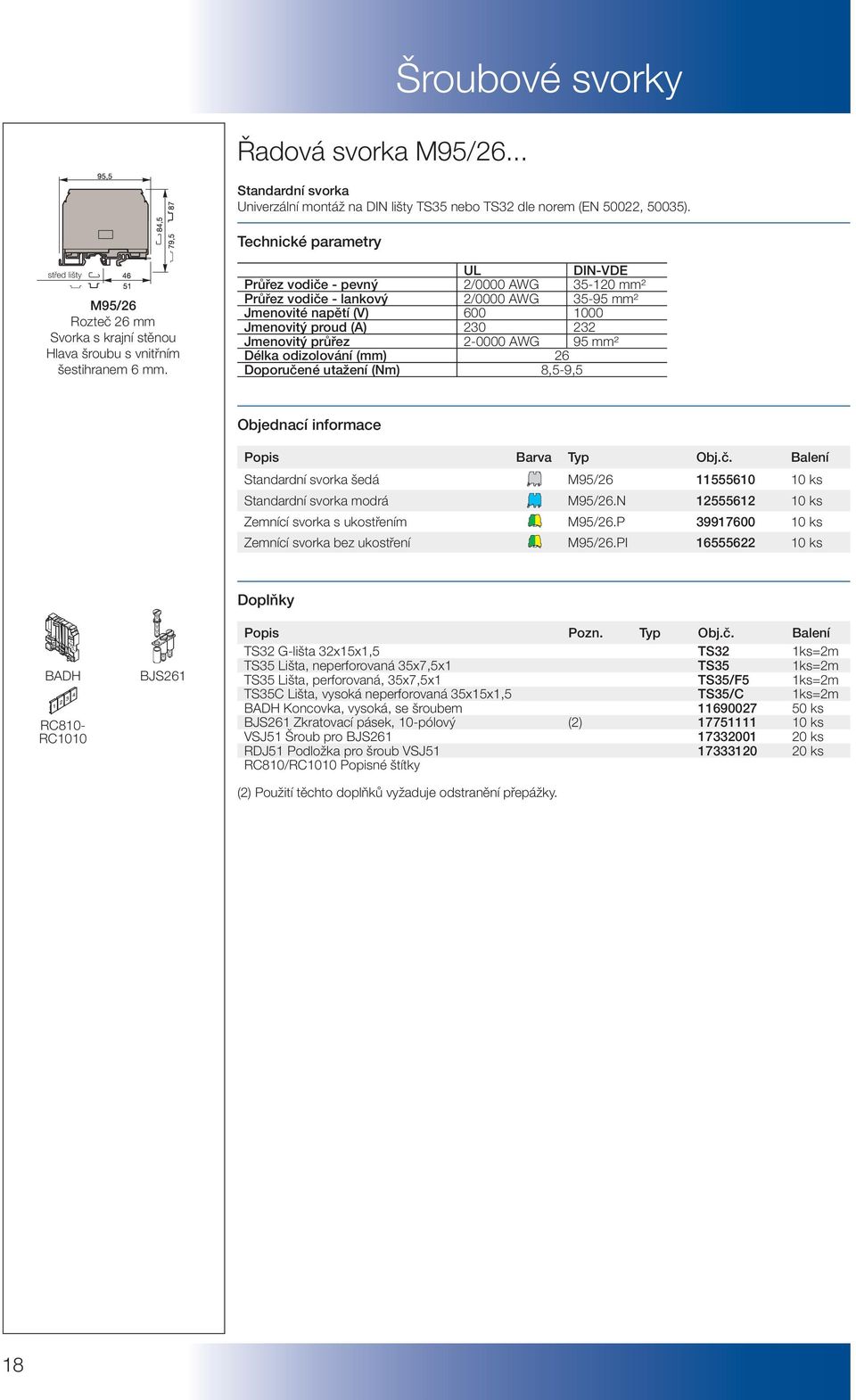

15 Řadová svorka M95/26... Šroubové svorky Standardní svorka Univerzální montáž na DIN lišty TS35 nebo TS32 dle norem (EN 50022, 50035). M95/26 Rozteč 26 mm Svorka s krajní stěnou Hlava šroubu s vnitřním šestihranem 6 mm. UL DIN-VDE Průřez vodiče - pevný 2/0000 AWG mm² Průřez vodiče - lankový 2/0000 AWG mm² Jmenovité napětí (V) Jmenovitý proud (A) Jmenovitý průřez AWG 95 mm² Délka odizolování (mm) 26 Doporučené utažení (Nm) 8,5-9,5 Standardní svorka šedá M95/ ks Standardní svorka modrá M95/26.N ks Zemnící svorka s ukostřením M95/26.P ks Zemnící svorka bez ukostření M95/26.PI ks BADH RC810- RC1010 BJS261 TS32 G-lišta 32x15x1,5 TS32 1ks=2m TS35 Lišta, neperforovaná 35x7,5x1 TS35 1ks=2m TS35 Lišta, perforovaná, 35x7,5x1 TS35/F5 1ks=2m TS35C Lišta, vysoká neperforovaná 35x15x1,5 TS35/C 1ks=2m BADH Koncovka, vysoká, se šroubem ks BJS261 Zkratovací pásek, 10-pólový (2) ks VSJ51 Šroub pro BJS ks RDJ51 Podložka pro šroub VSJ ks RC810/RC1010 Popisné štítky (2) Použití těchto doplňků vyžaduje odstranění přepážky. 18

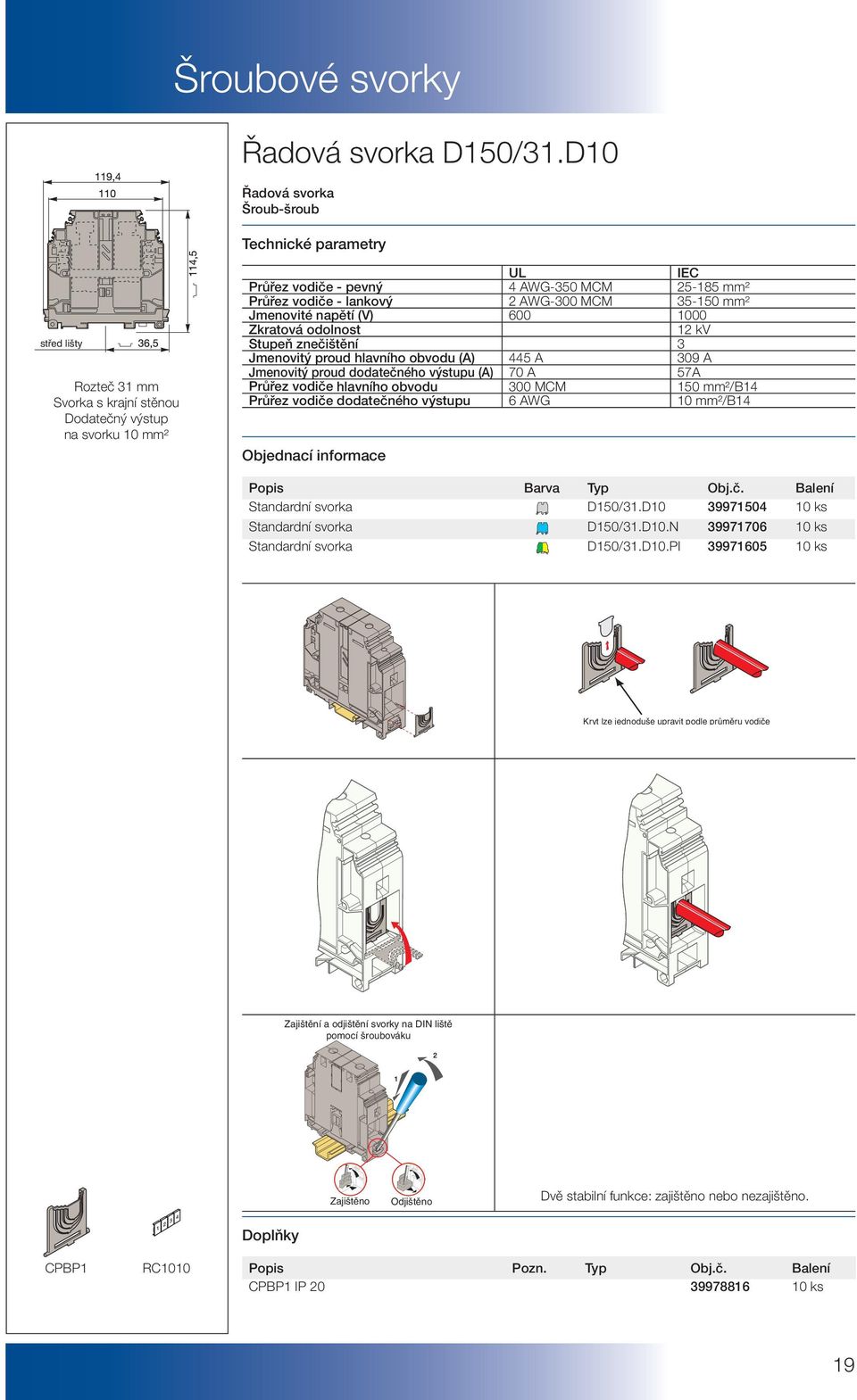

16 Šroubové svorky Řadová svorka D150/31.D10 Řadová svorka Šroub-šroub Rozteč 31 mm Svorka s krajní stěnou Dodatečný výstup na svorku 10 mm² UL Průřez vodiče - pevný 4 AWG-350 MCM mm² Průřez vodiče - lankový 2 AWG-300 MCM mm² Jmenovité napětí (V) Zkratová odolnost 12 kv Stupeň znečištění 3 Jmenovitý proud hlavního obvodu (A) 445 A 309 A Jmenovitý proud dodatečného výstupu (A) 70 A 57A Průřez vodiče hlavního obvodu 300 MCM 150 mm²/b14 Průřez vodiče dodatečného výstupu 6 AWG 10 mm²/b14 Standardní svorka D150/31.D ks Standardní svorka D150/31.D10.N ks Standardní svorka D150/31.D10.PI ks Kryt lze jednoduše upravit podle průměru vodiče Zajištění a odjištění svorky na DIN liště pomocí šroubováku Zajištěno Odjištěno Dvě stabilní funkce: zajištěno nebo nezajištěno. CPBP1 RC1010 CPBP1 IP ks 19

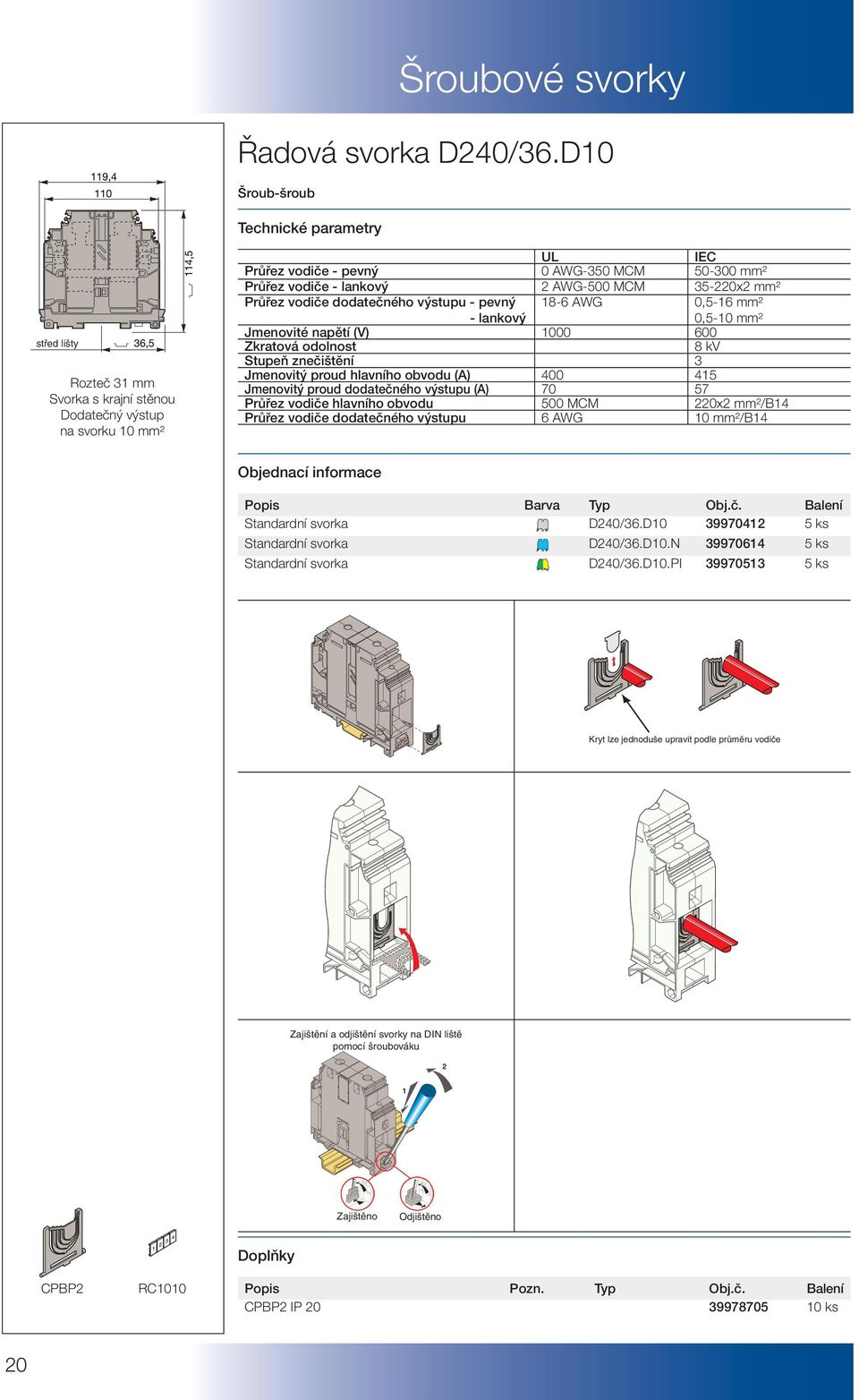

17 Šroubové svorky Řadová svorka D240/36.D10 Šroub-šroub Rozteč 31 mm Svorka s krajní stěnou Dodatečný výstup na svorku 10 mm² UL Průřez vodiče - pevný 0 AWG-350 MCM mm² Průřez vodiče - lankový 2 AWG-500 MCM x2 mm² Průřez vodiče dodatečného výstupu - pevný - lankový 18-6 AWG 0,5-16 mm² 0,5-10 mm² Jmenovité napětí (V) Zkratová odolnost 8 kv Stupeň znečištění 3 Jmenovitý proud hlavního obvodu (A) Jmenovitý proud dodatečného výstupu (A) Průřez vodiče hlavního obvodu 500 MCM 220x2 mm²/b14 Průřez vodiče dodatečného výstupu 6 AWG 10 mm²/b14 Standardní svorka D240/36.D ks Standardní svorka D240/36.D10.N ks Standardní svorka D240/36.D10.PI ks Kryt lze jednoduše upravit podle průměru vodiče Zajištění a odjištění svorky na DIN liště pomocí šroubováku Zajištěno Odjištěno CPBP2 RC1010 CPBP2 IP ks 20

18 Šroubové svorky * Dvoupatrová svorka MA2,5/5.D2 Univerzální montáž na DIN lišty TS35 nebo TS32 dle norem (EN 50022, 50035). MA2,5/5.D2 Rozteč 5 mm *Umístění propojky horního patra UL Průřez vodiče - pevný AWG 0,2-4 mm² Průřez vodiče - lankový AWG 0,2-2,5 mm² Jmenovité napětí (V) Jmenovitý proud (A) Jmenovitý průřez 12 AWG 2,5 mm² Délka odizolování (mm) 9 Doporučené utažení (Nm) 0,4-0,6 Dvoupatrová svorka MA2,5/5.D ks Dvoupatrová svorka (s přepážkou) MA2,5/5.D ks Dvoupatrová svorka MA2,5/5.D2.N ks Dvoupatrová svorka (s přepážkou) MA2.5/5.D2.1.N ks BAMH SCMA5D DCV BJM5D PC5 RC55-RC510 FEM6D AL2 FC2 BJS5D ITV5 TS32 G-lišta 32x15x1,5 TS32 1ks=2m TS35 Lišta, neperforovaná 35x7,5x1 TS35 1ks=2m TS35 Lišta, perforovaná, 35x7,5x1 TS35/F5 1ks=2m TS35C Lišta, vysoká neperforovaná 35x15x1,5 TS35/C 1ks=2m BAMH Koncovka vysoká ks FEM6D Krajní stěna, šedá, MA2,5/5.D2-M4/6.D ks SCMA5D Oddělovač obvodů pro MA2,5/5.D ks AL2 Testovací zdířka 2 mm (1) ks DCV Testovací zdířka (F.M 2.5/5) ks FC2 Testovací banánek ks BJM5D Zkratovací propojka, 2-pólová (1) ks BJM5D Zkratovací propojka, 3-pólová (1) ks BJM5D Zkratovací propojka, 4-pólová (1) ks BJM5D Zkratovací propojka, 5-pólová (1) ks BJM5D Zkratovací propojka, 10-pólová (1) ks BJS5D Zkratovací pásek, 20-pólový (bez šroubů) (1) ks EV5D Šroub pro BJS5D ks PC5 Zkratovací hřeben, 10-pólový ks EIP Izolační koncovka pro hřeben ks ITV5 Zkratovací propojka, vertikální ks RC55/RC510 Popisné štítky (1) Oddělovač obvodů SC je nezbytný při použití těchto doplňků. 21

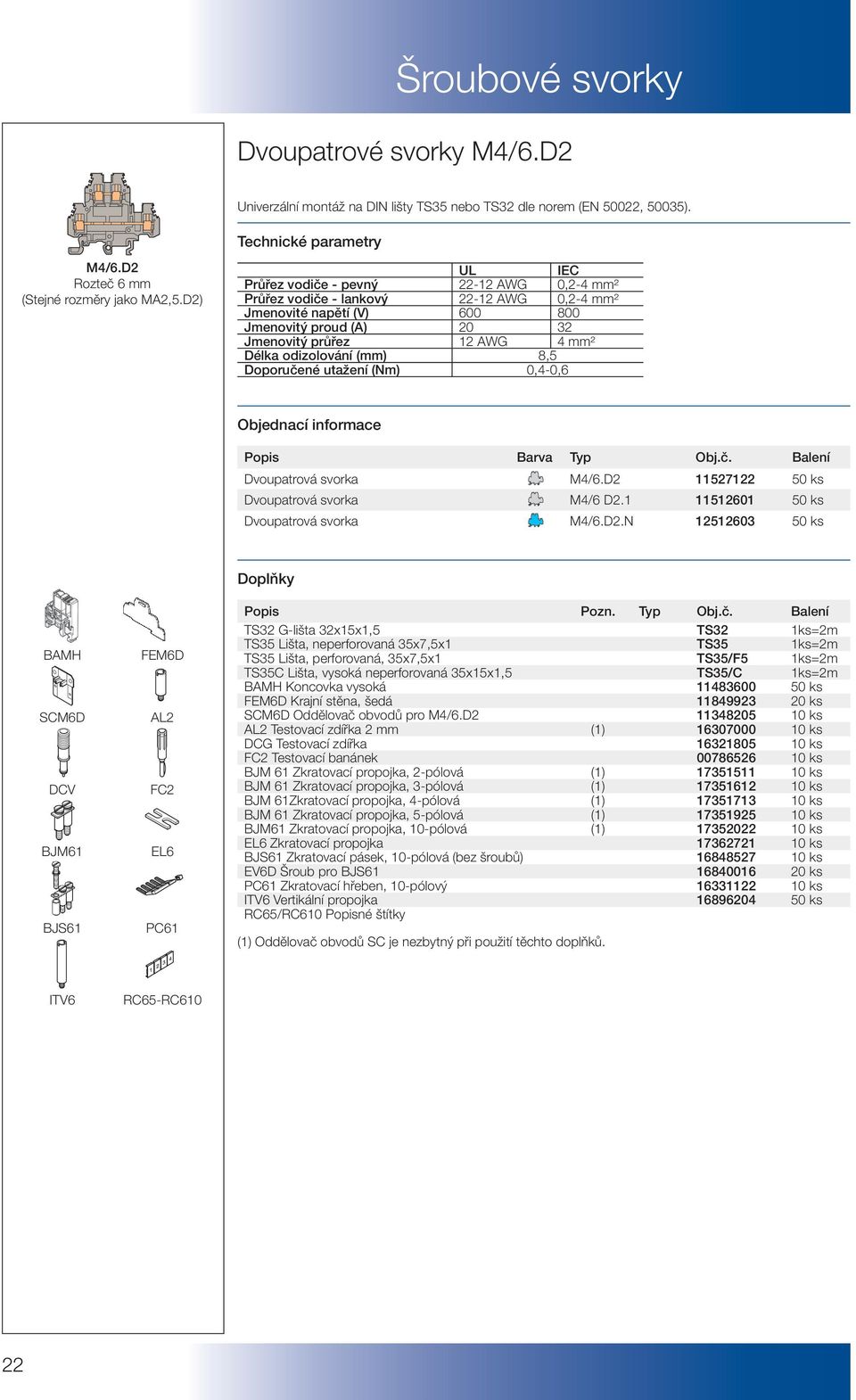

19 Šroubové svorky Dvoupatrové svorky M4/6.D2 Univerzální montáž na DIN lišty TS35 nebo TS32 dle norem (EN 50022, 50035). M4/6.D2 Rozteč 6 mm (Stejné rozměry jako MA2,5.D2) UL Průřez vodiče - pevný AWG 0,2-4 mm² Průřez vodiče - lankový AWG 0,2-4 mm² Jmenovité napětí (V) Jmenovitý proud (A) Jmenovitý průřez 12 AWG 4 mm² Délka odizolování (mm) 8,5 Doporučené utažení (Nm) 0,4-0,6 Dvoupatrová svorka M4/6.D ks Dvoupatrová svorka M4/6 D ks Dvoupatrová svorka M4/6.D2.N ks BAMH SCM6D DCV BJM61 BJS61 FEM6D AL2 FC2 EL6 PC61 TS32 G-lišta 32x15x1,5 TS32 1ks=2m TS35 Lišta, neperforovaná 35x7,5x1 TS35 1ks=2m TS35 Lišta, perforovaná, 35x7,5x1 TS35/F5 1ks=2m TS35C Lišta, vysoká neperforovaná 35x15x1,5 TS35/C 1ks=2m BAMH Koncovka vysoká ks FEM6D Krajní stěna, šedá ks SCM6D Oddělovač obvodů pro M4/6.D ks AL2 Testovací zdířka 2 mm (1) ks DCG Testovací zdířka ks FC2 Testovací banánek ks BJM 61 Zkratovací propojka, 2-pólová (1) ks BJM 61 Zkratovací propojka, 3-pólová (1) ks BJM 61Zkratovací propojka, 4-pólová (1) ks BJM 61 Zkratovací propojka, 5-pólová (1) ks BJM61 Zkratovací propojka, 10-pólová (1) ks EL6 Zkratovací propojka ks BJS61 Zkratovací pásek, 10-pólová (bez šroubů) ks EV6D Šroub pro BJS ks PC61 Zkratovací hřeben, 10-pólový ks ITV6 Vertikální propojka ks RC65/RC610 Popisné štítky (1) Oddělovač obvodů SC je nezbytný při použití těchto doplňků. ITV6 RC65-RC610 22

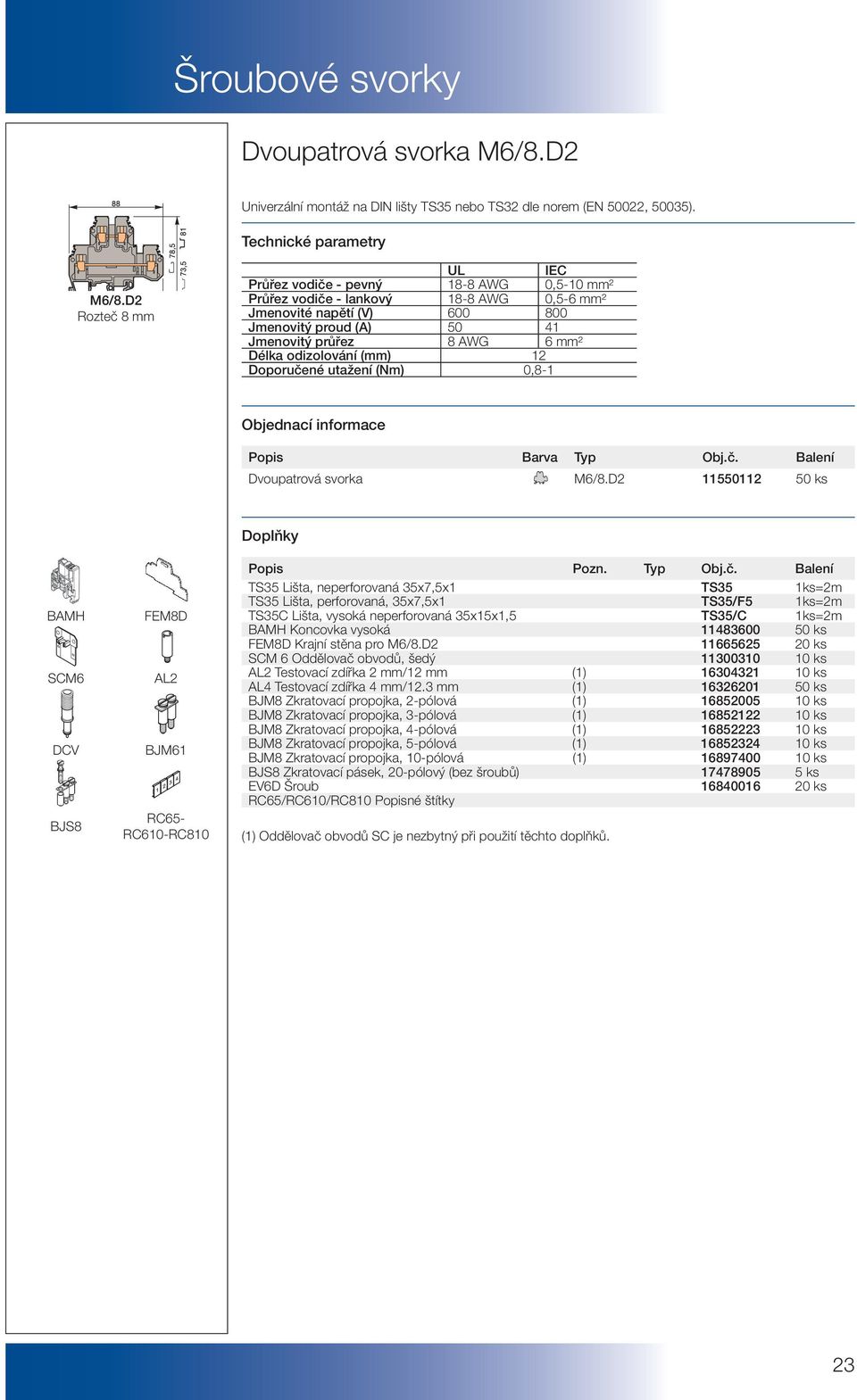

20 Šroubové svorky Dvoupatrová svorka M6/8.D2 Univerzální montáž na DIN lišty TS35 nebo TS32 dle norem (EN 50022, 50035). M6/8.D2 Rozteč 8 mm UL Průřez vodiče - pevný 18-8 AWG 0,5-10 mm² Průřez vodiče - lankový 18-8 AWG 0,5-6 mm² Jmenovité napětí (V) Jmenovitý proud (A) Jmenovitý průřez 8 AWG 6 mm² Délka odizolování (mm) 12 Doporučené utažení (Nm) 0,8-1 Dvoupatrová svorka M6/8.D ks BAMH SCM6 DCV BJS8 FEM8D AL2 BJM61 RC65- RC610-RC810 TS35 Lišta, neperforovaná 35x7,5x1 TS35 1ks=2m TS35 Lišta, perforovaná, 35x7,5x1 TS35/F5 1ks=2m TS35C Lišta, vysoká neperforovaná 35x15x1,5 TS35/C 1ks=2m BAMH Koncovka vysoká ks FEM8D Krajní stěna pro M6/8.D ks SCM 6 Oddělovač obvodů, šedý ks AL2 Testovací zdířka 2 mm/12 mm (1) ks AL4 Testovací zdířka 4 mm/12.3 mm (1) ks BJM8 Zkratovací propojka, 2-pólová (1) ks BJM8 Zkratovací propojka, 3-pólová (1) ks BJM8 Zkratovací propojka, 4-pólová (1) ks BJM8 Zkratovací propojka, 5-pólová (1) ks BJM8 Zkratovací propojka, 10-pólová (1) ks BJS8 Zkratovací pásek, 20-pólový (bez šroubů) ks EV6D Šroub ks RC65/RC610/RC810 Popisné štítky (1) Oddělovač obvodů SC je nezbytný při použití těchto doplňků. 23

21 Šroubové svorky Svorka s odpojovačem MA2,5/5.SNB... otevřený nůž zavřený nůž MA2,5/5.SNB Rozteč 5 mm Krátká šedá nebo oranžová páčka s nožem MA2,5/5.SNBT Testovací zdířky 2 mm, šedá páčka s nožem MA2,5/5.SNBT1 Testovací zdířky 2 mm, oranžová páčka s nožem MA2,5/5.SNBTA* Testovací zdířky 2,3 mm, šedá páčka s nožem MA2,5/5-SNBTA1* Testovací zdířky 2,3 mm, oranžová páčka s nožem Univerzální montáž na DIN lišty TS35 nebo TS32 dle norem (EN 50022, 50035). UL Průřez vodiče - pevný AWG 0-4 mm² Průřez vodiče - lankový AWG 0-2,5 mm² Jmenovité napětí (V) Jmenovitý proud (A) 10/15* 16** Jmenovitý průřez 12 AWG 2,5 mm² Délka odizolování (mm) 10 Doporučené utažení (Nm) 0,4-0,6 **SEMKO test Svorka s odpojovačem, šedá páčka s nožem MA2,5/5.SNB ks Svorka s odpojovačem, oranžová páčka s nožem MA2,5/5.SNB ks Svorka s odpojovačem, testovací zdířky 2 mm, šedá páčka s nožem MA2,5/5.SNBT ks Svorka s odpojovačem, testovací zdířky 2 mm, oranžová páčka s nožem MA2,5/5.SNBT ks Svorka s odpojovačem, testovací zdířky 2,3 mm*, šedá páčka s nožem MA2,5/5.SNBTA ks Svorka s odpojovačem, testovací zdířky 2,3 mm* oranžová páčka s nožem MA2,5/5.SNBTA ks BAM2 SCF6 PC5 FEM6 SCFM6 FC2 TS32 G-lišta 32x15x1,5 TS32 1ks=2m TS35 Lišta, neperforovaná 35x7,5x1 TS35 1ks=2m TS35 Lišta, perforovaná, 35x7,5x1 TS35/F5 1ks=2m TS35C Lišta, vysoká neperforovaná 35x15x1,5 TS35/C 1ks=2m BAM2 Koncovka na šroub, šedá ks FEM6 Krajní stěna, šedá ks SCF6 Oddělovač obvodů, šedý ks SCFM6 Oddělovač obvodů ks PC5 Zkratovací hřeben, 10-pólový ks FC2 Testovací banánek ks DCB Testovací zdířka pro MA2,5/ ks RC510 Popisné štítky DCB RC510 24

22 Šroubové svorky Svorka s odpojovačem M4/6.SNB... otevřený nůž zavřený nůž MA4/6.SNB Rozteč 6 mm Dlouhá páčka šedá nebo oranžová s nožem. M4/6.SNBT... Testovací zdířka 2 mm, šedá nebo oranžová páčka s nožem M4/6.SNBT2,3 Testovací zdířky 2,3 mm, šedá nebo oranžová páčka s nožem Univerzální montáž na DIN lišty TS35 nebo TS32 dle norem (EN 50022, 50035). UL Průřez vodiče - pevný AWG 0-4 mm² Průřez vodiče - lankový AWG 0-4 mm² Jmenovité napětí (V) Jmenovitý proud (A) Jmenovitý průřez 12 AWG 4 mm² Délka odizolování (mm) 9,5 Doporučené utažení (Nm) 0,4-0,6 Svorka s odpojovačem, šedá páčka s nožem M4/6.SNB ks Svorka s odpojovačem, oranžová páčka s nožem M4/6.SNB ks Svorka s odpojovačem, testovací zdířky 2 mm M4/6.SNBT ks Svorka s odpojovačem, testovací zdířky 2,3 mm, šedá páčka s nožem M4/6.SNBT2, ks Svorka s odpojovačem, testovací zdířky 2,3 mm, oranžová páčka s nožem M4/6.SNBT2, ks Svorka s odpojovačem, testovací zdířky 2,3 mm, šedá páčka s nožem M4/6.SNBT2, ks Svorka s odpojovačem, oranžová, testovací zdířky 2 mm, oranžová páčka s nožem M4/6.SNBT ks BAM2 SCFM6 FC2 RC610 FEM62 PC61 DCJ TS32 G-lišta 32x15x1,5 TS32 1ks=2m TS35 Lišta, neperforovaná 35x7,5x1 TS35 1ks=2m TS35 Lišta, perforovaná, 35x7,5x1 TS35/F5 1ks=2m TS35C Lišta, vysoká neperforovaná 35x15x1,5 TS35/C 1ks=2m BAM2 Koncovka s kovovou patkou ks FEM62 Krajní stěna pro M4/6.SNB ks FEM 62 Krajní stěna oranžová ks SCFM6 Oddělovač obvodů ks PC61 Zkratovací hřeben, 10-pólový ks FC2 Testovací banánek ks DCJ Testovací zdířka, žlutá (pro svorky s roztečí 6mm) ks RC610 Popisné štítky 25

23 Šroubové svorky Svorka s odpojovačem M6/8.STA M6/8.STA Rozteč 8 mm Odpojovač s posuvným spojem a 2 testovacími zdířkami o Ø 4 mm Pro testování proudových obvodů Řadové svorky řady M6/8.STA se používají jako zkušební a měřicí svorky. Hlavní oblastí použití jsou obvody v proudových transformátorech. Tyto svorky umožňují zkoušení, měření, připojení měřicích přístrojů atd. POZOR! Použití svorky pro tyto účely nemá žádný vliv na kabely připojené ke svorkám, což znamená, že obvod není nikterak ovlivněn. Univerzální montáž na DIN lišty TS35 nebo TS32 dle norem (EN 50022, 50035). UL NFC-DIN Průřez vodiče - pevný 22-8 AWG 0,5-10 mm² Průřez vodiče - lankový 22-8 AWG 0,5-6 mm² Jmenovité napětí (V) Jmenovitý proud (A) 30 57* Jmenovitý průřez 6 mm² Délka odizolování (mm) 11 Doporučené utažení (Nm) 0,8-1 *SEMKO atest Svorka s odpojovačem, testovací zdířky Ø 4 mm M6/8.STA ks BAM2 FEMSTA FC4 RC810 BADL SCSTA PC8 TS32 G-lišta 32x15x1,5 TS32 1ks=2m TS35 Lišta, neperforovaná 35x7,5x1 TS35 1ks=2m TS35 Lišta, perforovaná, 35x7,5x1 TS35/F5 1ks=2m TS35C Lišta, vysoká neperforovaná 35x15x1,5 TS35/C 1ks=2m BAM2 Koncovka na šroub, šedá ks BADL Koncovka ks FEMSTA Krajní stěna, šedá ks SCSTA Oddělovač obvodů ks FC4 Testovací banánek ks PC8 Zkratovací hřeben, 2-pólový ks PC8 Zkratovací hřeben, 3-pólový ks PC8 Zkratovací hřeben, 4-pólový ks PC8 Zkratovací hřeben, 10-pólový ks AD2.5 Propojka pro kabel ks RC810 Popisné štítky 26

24 Šroubové svorky Svorka s odpojovačem M6/8.ST... Pro testování proudových obvodů Řadové svorky řady M6/8.ST se používají jako zkušební a měřicí svorky. Hlavní oblastí použití jsou obvody v proudových transformátorech. Tyto svorky umožňují zkoušení, měření, připojení měřicích přístrojů atd. POZOR! Použití svorky pro tyto účely nemá žádný vliv na kabely připojené ke svorkám, což znamená, že obvod není nikterak ovlivněn. Univerzální montáž na DIN lišty TS35 nebo TS32 dle norem (EN 50022, 50035). M6/8.ST Rozteč 8 mm Odpojovač s posuvným spojem M6/8.ST1 Odpojovač s posuvným spojem a testovacími zdířkami o Ø 4 mm CSA NFC-DIN Průřez vodiče - pevný 18-8 AWG 0,5-10 mm² Průřez vodiče - lankový 18 8 AWG 0,5-6 mm² Jmenovité napětí (V) Jmenovitý proud (A) 30 57* Jmenovitý průřez 12 AWG 6 mm² Délka odizolování (mm) 13 Doporučené utažení (Nm) 0,8-1 *SEMKO atest M6/8.ST7 Rozteč 8 mm Standardní svorka šedá bez odpojovače Svorka s odpojovačem M6/8.ST ks Svorka s odpojovačem, testovací zdířky Ø 4 mm M6/8.ST ks Standardní svorka šedá bez odpojovače M6/8.ST ks BAM2 FEMT2 AL4 FC4 PC8 BADL SCFT2 DCO BJS8 RC810 TS32 G-lišta 32x15x1,5 TS32 1ks=2m TS35 Lišta, neperforovaná 35x7,5x1 TS35 1ks=2m TS35 Lišta, perforovaná, 35x7,5x1 TS35/F5 1ks=2m TS35C Lišta, vysoká neperforovaná 35x15x1,5 TS35/C 1ks=2m BAM2 Koncovka na šroub šedá ks BADL Koncovka ks FEMT2 Krajní stěna ks SCFT2 Oddělovač obvodů ks AL4 Testovací zdířka 4 mm ks DCO Testovací zdířka, oranžová ks FC4 Testovací banánek ks EV8S Šroub pro M6/8.ST ks BJS8 Zkratovací pásek, 15-pólový ks BJS8 Zkratovací pásek, 20-pólový, bez šroubů ks PC8 Zkratovací hřeben, 2-pólový ks PC8 Zkratovací hřeben, 3-pólový ks PC8 Zkratovací hřeben, 4-pólový ks PC8 Zkratovací hřeben, 10-pólový ks AD2.5 Propojka pro kabel ks BP8.A4 Propojovací zástrčka 4 mm ks RC810 Popisné štítky 27

25 M6/8.ST1. V2.IP20 Šroubové svorky Pro testování proudových obvodů Řadové svorky řady M6/8.ST1.V2.IP20 se používají jako zkušební a měřicí svorky. Hlavní oblastí použití jsou obvody v proudových transformátorech. Tyto svorky umožňují zkoušení, měření, připojení měřicích přístrojů atd. POZOR! Použití svorky pro tyto účely nemá žádný vliv na kabely připojené ke svorkám, což znamená, že obvod není nikterak ovlivněn. Univerzální montáž na DIN lišty TS35 nebo TS32. M6/8.ST1.V2.IP20 Rozteč 8 mm Svorka s odpojovačem, testovací zdířky 4 mm, IP20. Průřez vodiče - pevný 0,5-10 mm² Průřez vodiče - lankový 0,5-6 mm² Jmenovité napětí (V) 150 Jmenovitý proud (A) 30 Jmenovitý průřez 6 mm² Délka odizolování (mm) 13 Doporučené utažení (Nm) 0,8-1 Svorka s odpojovačem, testovací zdířky M6/8.ST1.V2.IP ks Ø 4 mm, IP20 FEMT2 PC8 BP8.A4 PCS2 Popis Obj.č. Balení FEMT2 Krajní stěna jako pro M6/8.ST ks FEMT2 VO Krajní stěna, šedá ks PC8 Zkratovací hřeben, 10-pólový ks BP8.A4 Propojovací zástrčka, Ø 4 mm ks PCS2 Zkratovací propojka, 2-pólová ks PCS3 Zkratovací propojka, 3-pólová ks PCS3/5 Zkratovací propojka, 3-pólová ks PCS4 Zkratovací propojka, 4-pólová ks PCS3 PCS3/5 RC810 PCS4 28

26 Šroubové svorky Svorka s odpojovačem M6/8.STP M6/8.STP Rozteč 8 mm Odpojovač se žlutým otočným knoflíkem, 2 testovací zdířky Ø 4 mm M6/8.STPA Odpojovač s oranžovým otočným knoflíkem, 2 testovací zdířky Ø 4 mm Pro testování proudových obvodů Řadové svorky řady M6/8.STP se používají jako zkušební a měřicí svorky. Hlavní oblastí použití jsou obvody v proudových transformátorech. Tyto svorky umožňují zkoušení, měření, připojení měřicích přístrojů atd. POZOR! Použití svorky pro tyto účely nemá žádný vliv na kabely připojené ke svorkám, což znamená, že obvod není nikterak ovlivněn. Univerzální montáž na DIN lišty TS35 nebo TS32 dle norem (EN 50022, 50035). UL NFC-DIN Průřez vodiče - pevný 22-8 AWG 0,5-10 mm² Průřez vodiče - lankový 22-8 AWG 0,5-6 mm² Jmenovité napětí (V) Jmenovitý proud (A) Jmenovitý průřez 6 mm² Délka odizolování (mm) 11 Doporučené utažení (Nm) 0,8-1 Svorka s odpojovačem, testovací zdířky 4 mm, žlutý otočný knoflík M6/8.STP ks Svorka s odpojovačem, testovací zdířky 4 mm, oranžový otočný knoflík M6/8.STPA ks BAM2 FEMT1 FC4 RC810 BADL SCFT1 PC8 TS32 G-lišta 32x15x1,5 TS32 1ks=2m TS35 Lišta, neperforovaná 35x7,5x1 TS35 1ks=2m TS35 Lišta, perforovaná, 35x7,5x1 TS35/F5 1ks=2m TS35C Lišta, vysoká neperforovaná 35x15x1,5 TS35/C 1ks=2m BAM2 Koncovka na šroub šedá ks BADL Koncovka ks FEMT1 Krajní stěna pro M6/8.STP ks SCFT1 Oddělovač obvodů pro M6/8STP ks FC4 Testovací banánek ks PC8 Zkratovací hřeben, 2 pólový ks PC8 Zkratovací hřeben, 3 pólový ks PC8 Zkratovací hřeben, 4-pólový ks PC8 Zkratovací hřeben, 10-pólový ks AD2.5 Propojka pro kabel ks BP8.A4 Propojovací zástrčka 4 mm ks RC810 Popisné štítky 29

27 Šroubové svorky Svorka s odpojovačem M10/10.ST1.VO Pro testování proudových obvodů Řadové svorky pro zkoušení proudu řady M10/10.ST1 se používají jako zkušební a měřicí svorky. Hlavní oblastí použití jsou obvody v proudových transformátorech. Tyto svorky umožňují zkoušení, měření, připojení měřicích přístrojů atd. POZOR! Použití svorky pro tyto účely nemá žádný vliv na kabely připojené ke svorkám, což znamená, že obvod není nikterak ovlivněn. Univerzální montáž na DIN lišty TS35 nebo TS32 dle norem (EN 50022, 50035). M10/10.ST1.VO Rozteč 10 mm Odpojovač, testovací zdířky 4 mm UL CSA Průřez vodiče - pevný 0,5-16 mm² 18-6 AWG 18-6 AWG Průřez vodiče - lankový 0,5-10 mm² 18-6 AWG 18-6 AWG Jmenovité napětí (V) Zkratová odolnost (kv) 6 Stupeň znečištění 3 Jmenovitý proud (A) 76* Jmenovitý průřez 10 mm² Délka odizolování (mm) 13 Doporučené utažení (Nm) 1,1-1,4 *SEMKO atest Svorka s odpojovačem, testovací zdířky 4 mm M10/10.ST ks BAM2 FEMT2 VO BADL SCFT2 BAM2VO Koncovka na šroub šedá ks BADL Koncovka ks FEM T2 VO šedá krajní stěna ks SCFT2 Oddělovač obvodů pro M6/8.ST ks PC10 Zkratovací hřeben, 10-pólový ks AD2.5 Propojka pro kabel ks RC810/RC1010 Popisné štítky FC4 PC10 AD2.5 RC

28 Šroubové svorky Pojistková svorka M4/8.SF Pojistkové svorky pro pojistky o rozměrech 5x20 mm nebo 5x25 mm. Univerzální montáž na DIN lišty TS35 nebo TS32 dle norem (EN 50022, 50035). M4/8.SF Rozteč 8 mm Pojistková svorka M 4/8.SFT Pojistková svorka, testovací zdířky 2 mm M4/8.SFD Pojistková svorka s LED 24 V M4/8.SFD1 Pojistková svorka s LED 48 V M4/8.SFL Pojistková svorka s doutnavkou 110 V/230 V POZOR! Svorky s LED indikací jsou označeny + na vnější straně páčky. UL -VDE Průřez vodiče - pevný AWG 0,5-4 mm² Průřez vodiče - lankový AWG 0,5-4 mm² Jmenovité napětí (V) Jmenovitý proud (A) 6,3 6,3 Jmenovitý průřez 12 AWG 4 mm² Délka odizolování (mm) 9,5 Doporučené utažení (Nm) 0,4-0,6 Pojistková svorka M4/8.SF ks Pojistková svorka oranžová M4/8SF ks Pojistková svorka s testovacími zdířkami 2 mm M 4/8 SFT ks Pojistková svorka s doutnavkou 110V/230 V M4/8.SFL ks Pojistková svorka s indikací LED 24 V ss M4/8.SFD ks Pojistková svorka s indikací LED 48 V ss M4/8.SFD ks Pojistková svorka s doutnavkou,110/230v, testovací zdířky 2 mm M4/8 SFLT ks Pojistková svorka s indikací LED 24 V ss, testovací zdířky 2 mm M4/8 SFDT ks Pojistková svorka s indikací LED 48 V ss, testovací zdířky 2 mm M4/8 SFDT ks BAM2 FEM8S PC81 BADL TGA8/ANT RC610-RC810 TS32 G-lišta 32x15x1,5 TS32 1ks=2m TS35 Lišta, neperforovaná 35x7,5x1 TS35 1ks=2m TS35 Lišta, perforovaná, 35x7,5x1 TS35/F5 1ks=2m TS35C Lišta, vysoká neperforovaná 35x15x1,5 TS35/C 1ks=2m BAM2 Koncovka na šroub šedá ks BADL Koncovka ks FEM8S Krajní stěna, šedá, pro M4/8.SF ks TGA8 Spojovací tyčka, 2-pólová ks TGA8 Spojovací tyčka, 3-pólová ks TGA8 Spojovací tyčka, 4-pólová ks ANT Zajišťovací kroužek ks PC81 Zkratovací hřeben, 10-pólový ks RC610/RC810 Popisné štítky Pojistky 5x20mm nebo 5x25mm FU520 5x V FU525 5x25-250V 0,5 A FU5200,5A 1,6 A FU5251,6A 1 A FU5201A 2 A FU5252A 2 A FU5202A 2,5 A FU5252,5A 3,15 A FU5203,15A 4 A FU5254A 5 A FU5205A 6,3 A FU5256,3A 31

29 Šroubové svorky Pojistková svorka M4/8.SN Univerzální montáž na DIN lišty TS35 nebo TS32 dle norem (EN 50022, 50035). M4/8.SN Rozteč 8 mm Modrá páčka s propojovacím válečkem. M4/8.SNT Stejná jako svorka M4/8.SN, se 2 testovacími zdířkami. M4/8SN1-M4/8SN2 Modrá páčka s propojovacím válečkem. UL -VDE Průřez vodiče - pevný AWG 0,5-4 mm² Průřez vodiče - lankový AWG 0,5-4 mm² Jmenovité napětí (V) Jmenovitý proud (A) 6,3 6,3 Jmenovitý průřez 12 AWG 4 mm² Délka odizolování (mm) 9,5 Doporučené utažení (Nm) 0,4-0,6 Svorka s odpojovačem, modrá páčka M4/8.SN ks Svorka s odpojovačem M4/8.SN ks Svorka s odpojovačem s testovacími zdířkami M4/8.SNT ks Svorka s odpojovačem, modrá páčka M4/8.SN ks BAM2 FEM8S PC81 BADL TGA8/ANT RC610-RC810 TS32 G-lišta 32x15x1,5 TS32 1ks=2m TS35 Lišta, neperforovaná 35x7,5x1 TS35 1ks=2m TS35 Lišta, perforovaná, 35x7,5x1 TS35/F5 1ks=2m TS35C Lišta, vysoká neperforovaná 35x15x1,5 TS35/C 1ks=2m BAM2 Koncovka na šroub šedá ks BADL Koncovka ks FEM8S Krajní stěna, šedá, pro M4/8.SF ks TGA8 Spojovací tyčka, 2-pólová ks TGA8 Spojovací tyčka, 3-pólová ks TGA8 Spojovací tyčka, 4-pólová ks ANT Zajišťovací kroužek ks PC81 Zkratovací hřeben, 10-pólový ks RC610/RC810 Popisné štítky 32

30 Šroubové svorky Dvoupatrová svorka pro pojistku M4/8.D2.SF páčka uzavřena Pojistkové svorky pro pojistky o rozměrech 5x20mm nebo 5x25mm. Univerzální montáž na DIN lišty TS35 nebo TS32 dle norem (EN 50022, 50035). M4/8.D2.SF Rozteč 8 mm Pojistková svorka M 4/8.D2.SFL Pojistková svorka s doutnavkou 110/220 V st. M 4/8.D2.SFD Pojistková svorka s LED 24 V 4/8.D2.SFD1 Pojistková svorka s LED 48 V M 4/8.D2.SFLJ Pojistková svorka s doutnavkou 110/230 V st M 4/8.D2.SFDJ Pojistková svorka s LED 24 V M 4/8.D2.SFDJ1 Pojistková svorka s LED 48 V POZOR! Svorky s LED indikací jsou označeny + na vnější straně páčky. UL SCA Průřez vodiče - pevný 0,5-4 mm² AWG AWG Průřez vodiče - lankový 0,5-4 mm² Jmenovité napětí (V) Jmenovitý proud (A) 6,3 6,3 6,3 Jmenovitý průřez 4 mm² 12 AWG 12 AWG Délka odizolování (mm) 9,5 Doporučené utažení (Nm) 0,5-0,8 Dvoupatrová svorka pro pojistku M4/8.D2.SF ks Dvoupatrová svorka pro pojistku,, doutnavka 110 V / 230 V st M4/8D2SFL ks Dvoupatrová svorka pro pojistku, LED indikace 24 V ss M4/8D2SFD ks Dvoupatrová svorka pro pojistku, LED 48 V ss M4/8D2SFD ks Dvoupatrová svorka pro pojistku s možností vnitřního propojení M4/8.D2.SFJ ks Dvoupatrová svorka pro pojistku, doutnavka 110 V / 230 V st M4/8D2SFLJ ks Dvoupatrová svorka pro pojistku, LED 24 V ss M4/8D2SFDJ ks Dvoupatrová svorka pro pojistku, LED 48 V ss M4/8D2SFDJ ks BAEH FEM8D2S FC2 EL6 TGA8/ANT FU520 CN5 BADH AL2 BJM8 PC81 FU525 CBD2S RC610 páčka, RC810 BAEH Koncovka, vysoká ks BADH Koncovka, vysoká, kovová patka ks FEM8D2S Krajní stěna, šedá pro M4/8.D2.SF ks AL2 Testovací zdířka 2 mm ks AL3 Testovací zdířka 3 mm/ 9,5 mm ks AL4 Testovací zdířka 4 mm/12.3 mm ks FC2 Testovací banánek ks BJM8 Zkratovací propojka, 2-pólová ks BJM8 Zkratovací propojka, 3-pólová ks BJM8 Zkratovací propojka, 4-pólová ks BJM8 Zkratovací propojka, 5-pólová ks BJM8 Zkratovací propojka, 10-pólová ks EL6 Zkratovací propojka ks PC81 Zkratovací hřeben, 10-pólový ks TGA8 Spojovací tyčka, 2-pólová ks TGA8 Spojovací tyčka, 3-pólová ks TGA8 Spojovací tyčka, 4-pólová ks ANT Zajišťovací kroužek ks CN5 Propojovací vložka ks CBD2S Zástrčka pro M4/8D2SB ks RC610/RC810 Popisné štítky Pojistky 5x20mm nebo 5x25mm FU250 5x V FU525 5x25-250V 0,5 A FU5200,5A 1,6 A FU5251,6A 1 A FU5201A 2 A FU5252A 2 A FU5202A 2,5 A FU5252,5A 3,15 A FU5203,15A 4 A FU5254A 5 A FU5205A 6,3 A FU5256,3A 33

31 Šroubové svorky Třípatrová svorka pro pojistku D4/8.D2.P.SF DIN 3 Šroub-šroub Třípatrová svorka s pojistkovým horním patrem a zemnícím dolním patrem. Používají se například na výstupech PLC pro řízení elektromagnetických ventilů. páčka uzavřena páčka otevřena 90 UL CSA NFC VDE Průřez vodiče - pevný 0,5-6 mm² AWG AWG Průřez vodiče - lankový 0,5-4 mm² AWG AWG Jmenovité napětí (V st/ss) Jmenovitý proud 6,3 A /480 A/1 s 6,3 A/396 A/1 s 6,3 A/396 A/1 s Jmenovitý průřez 4 mm² 12 AWG 12 AWG Délka odizolování (mm) 9,5 Doporučené utažení (Nm) 0,5-0,8 Popis Typ Obj.č. Balení Třípatrová svorka, horní pojistkové a dolní zemnící patro M4/8.D2.P.SF ks Třípatrová svorka, horní pojistkové patro s doutnavkovou M4/8.D2.P.SFL ks indikací na V a dolní zemnící patro Třípatrová svorka, horní pojistkové patro s LED indikací na 24 V ss a dolní zemnící patro M4/8.D2.P.SFD ks BAMH BJM8 PC 81 FEM8D2S1 AL2 RC810/ RC610 na páčku Popis Obj.č. Balení FEM8D2S1 Krajní stěna ks BAMH Koncovka, vysoká ks AL2 Testovací zdířka, 2 mm/8,5 mm ks FC2 Testovací banánek ks BJM8 Zkratovací propojka, 2-pólová ks BJM8 Zkratovací propojka, 3-pólová ks BJM8 Zkratovací propojka, 4-pólová ks BJM8 Zkratovací propojka, 5-pólová ks BJM8 Zkratovací propojka, 10-pólová ks EL6 Zkratovací propojka ks PC81 Zkratovací hřeben, 10-pólový ks RC810/RC610 Popisné štítky Pojistky 5x20 mm nebo 5x25 mm FU520 5x V FU525 5x V 0,5 A FU200,5A 1,6 A FU5251,6A 1 A FU5201A 2 A FU5252A 2 A FU5202A 2,5 A FU5252,5A 3,15 A FU5203,15A 4 A FU5254A 5 A FU5205A 6,3 A FU5256,3A Zátěž (Např. solenoidový ventil) Stínění Výstup P L C POZOR! Svorky s LED indikací jsou označeny + na vnější straně páčky. 34

32 Šroubové svorky Pojistková svorka MB10/12.SF Univerzální montáž na DIN lišty TS35 nebo TS32 dle norem (EN 50022, 50035). MB10/12.SF...: pro pojistku 5x20 mm nebo 5x25 mm. Rozteč 12 mm MB10/12.SF pro pojistku 5x20 MB10/12.SF1 pro pojistku 5x25 UL NFC-VDE Průřez vodiče - pevný 18-6 AWG 0,5-16 mm² Průřez vodiče - lankový 18-6 AWG 0,5-10 mm² Jmenovité napětí (V) Jmenovitý proud (A) Jmenovitý průřez 6 AWG 10 mm² Délka odizolování (mm) 13 Doporučené utažení (Nm) 1,2-1,4 Pojistková svorka pro pojistku 5x20 mm MB10/12.SF ks Pojistková svorka pro pojistku 5x25 mm MB10/12.SF ks BAM2 FEM12S RC810 BADL FU103 TS32 G-lišta 32x15x1,5 TS32 1ks=2m TS35 Lišta, neperforovaná 35x7,5x1 TS35 1ks=2m TS35 Lišta, perforovaná, 35x7,5x1 TS35/F5 1ks=2m TS35C Lišta, vysoká neperforovaná 35x15x1,5 TS35/C 1ks=2m BAM2 Koncovka na šroub ks BADL Koncovka ks FEM12S Krajní stěna, šedá ks Pojistka 5x20, 0,5 A FU5200,5A Pojistka 5x20, 1 A FU5201A Pojistka 5x20, 2,0 A FU5202A Pojistka 5x20, 3,15 A FU5203,15A Pojistka 5x20, 5,0 A FU5205A Pojistka 5X25, 1,6 A FU5251,6A Pojistka 5x25, 2,0 A pomalá FU5252A Pojistka 5x25, 2,5 A pomalá FU5252,5A Pojistka 5x25, 4,0 A FU5254A Pojistka 5x25, 6,3 A FU5256,3A RC810 Popisné štítky 35

33 Šroubové svorky Pojistkový odpojovač DL10/17,5.S... Univerzální montáž na DIN lišty TS35 dle norem (EN 50022, 50035). M10/17,5.SF. (uzavřené svorky) DL10/17,5.S Rozteč 17,5 mm DL 10/17,5.SF Pojistková svorka DL 10/17,5.SN Svorka s odpojovačem s modrou páčkou Pouze na lištu TS35. NFC-DIN UL CSA Průřez vodiče - pevný 0,5-10 mm² 18-6 AWG 18-6 AWG Průřez vodiče - lankový 0,5-10 mm² Jmenovité napětí (V) Jmenovitý proud (A) Jmenovitý průřez 10 mm² 6 AWG 6 AWG Délka odizolování (mm) 12,5 Doporučené utažení (Nm) 1,2-1,4 Pojistková svorka pro pojistku 10,3 x 38 DL10/17,5.SF ks Pojistková svorka, modrá páčka DL10/17,5.SN ks BAEH FU103 LEN/DL(2) BADH TGDL2 TS35 Lišta, neperforovaná 35x7,5x1 TS35 1ks=2m TS35 Lišta, perforovaná, 35x7,5x1 TS35/F5 1ks=2m TS35C Lišta, vysoká neperforovaná 35x15x1,5 TS35/C 1ks=2m BAEH Koncovka, vysoká ks BADH Koncovka, vysoká, kovová patka ks FU103 Pojistka, pomalá, 0,6 A, 10,3x ks FU103 Pojistka, pomalá, 1 A, 10,3x ks FU103 Pojistka, pomalá, 2 A, 10,3x ks FU103 Pojistka, pomalá, 4 A, 10,3x ks FU103 Pojistka, pomalá, 6 A, 10,3x ks FU103 Pojistka, pomalá, 8 A, 10,3x ks FU103 Pojistka, pomalá, 10 A, 10,3x ks FU103 Pojistka, pomalá, 16 A, 10,3x ks FU103 Pojistka, pomalá, 20 A, 10,3x ks TGDL2 Spojka, 2-pól ks TGDL3 Spojka, 3-pól ks TGDL4 Spojka, 4-pól ks LEN.DL Indikace V ks 36
