Spínací přístroje. Termistorové relé MMR-T1 K hlídání teploty vinutí motoru na základě měření odporu termistoru PTC, který je zabudován v motoru.

Transkript

1 Minia MMR- MOITOROVACÍ REÉ MMR, 5SV8 Termistorové relé MMR- K hlídání teploty vinutí motoru na základě měření odporu termistoru PTC, který je zabudován v motoru. Po překročení hodnoty odporu termistoru 3,3 kω relé přepíná kontakt. Opětovné zapnutí je možné až po snížení odporu termistoru 1,8 kω, a to třemi způsoby: stiskem tlačítka RESET stiskem externího tlačítka RESET připojeného na svorky -R1 automatickým RESETem (svorky a R1 je nutné propojit). MMR--001-A230 Typ Objednací Počet Hmotnost Balení kód modulů [kg] [ks] MMR--001-A230 OEZ: ,091 1 Parametry Typ MMR- ormy ČS E IEC Certifikační značky Hlavní obvod (kontakt) Řazení kontaktů 1) 001 Jmenovité pracovní napětí/proud U e /I e AC V / 8 A Maximální spínaný výkon AC VA AC W AC-5b 200 W Maximální spínané napětí AC 400 V Indikace stavu kontaktu červená ED Připojení vodič tuhý a ohebný 0,2 2,5 mm 2 Dotahovací moment 0,5 m Mechanická trvanlivost cyklů Elektrická trvanlivost cyklů apájecí obvod Jmenovité napětí U c AC 230 V Příkon max. 1,5 VA Indikace napájecího napětí zelená ED Jmenovitý kmitočet f n 50 Hz Připojení vodič tuhý a ohebný 0,2 2,5 mm 2 Dotahovací moment 0,5 m Měřicí obvod Indikace chyby červená ED Rozsah odporu termistoru PTC, pracovní stav 50 Ω 3,3 kω Rozsah odporu termistoru PTC, alarm stav > 3,3 kω nebo < 50 Ω Způsob nastavení regulační kotouče z čela Připojení vodič tuhý a ohebný 0,2 2,5 mm 2 Dotahovací moment 0,5 m Ostatní údaje Galvanické oddělení vstup/výstup 4 kv výstup/sondy 4 kv Montáž na U lištu podle CS E 607 typ TH35 Krytí IP20 Teplota okolí C Pracovní poloha libovolná 1) Každá číslice postupně udává počet kontaktů zapínacích a rozpínacích. F58

2 MMR- MOITOROVACÍ REÉ MMR, 5SV8 Popis Svorky a pro připojení napájecího napětí U c : AC 230 V. Minia Indikace přítomnosti napájecího napětí Přítomnost napájecího napětí je signalizována zelenou nepřetržitě svítící ED. Svorky a pro připojení sond Sondy součástí motoru. Indikace přepnutí kontaktu Přepnutí kontaktu je signalizováno červenou ED. Tlačítko pro místní reset Svorka R1 pro dálkový/automatický reset Rozměry MMR--... Schéma MMR--... Schéma zapojení PTC RESET R1 16 U~ R RESET AUTORESET Graf Hlídání teploty vinutí motoru MMR--001-A230 PT C > 3k3 PT C < 1k8 R 16 F59

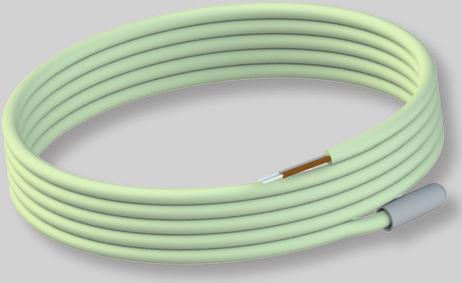

3 Minia MMR-, MMR-TD MOITOROVACÍ REÉ MMR, 5SV8 Termostaty MMR- hlídají teplotu nezávisle pro dva kanály, porovnávají s nastavenou referenční teplotou a spínají výstupní kontakty s hysterezí 2 C. MMR-TD jsou multifunkční diferenciální termostaty vybavené šesti nejčastěji používanými funkcemi a čtyřmi servisními funkcemi. Součástí dodávky jsou dvě sondy OD-MMR-T3 o délce 3 m. MMR--200-A230 MMR-TD-200-A230 Typ Objednací Počet Hmotnost Balení kód modulů [kg] [ks] MMR--200-A230 OEZ: ,211 1 MMR-TD-200-A230 OEZ: ,211 1 Teplotní sondy Příslušenství pro MMR- a MMR-TD. Teplotní sonda OD-MMR-T3 - standardní teplotní sonda s plastovou čepičkou použitelná do teploty max. 100 C. Délka kabelu 3 m. Teplotní sonda OD-MMR-T3S - teplotní sonda s kovovou čepičkou a silikonovým přívodním kabelem použitelná max. do teplot 0 C. Délka kabelu 3 m. OD-MMR-T3 Typ Objednací Délka přívodního Hmotnost Balení kód kabelu [kg] [ks] OD-MMR-T3 OEZ: m 0,050 1 OD-MMR-T3S OEZ: m 0,05 1 F60

4 MMR-, MMR-TD Minia MOITOROVACÍ REÉ MMR, 5SV8 Popis MMR- Svorky a pro připojení napájecího napětí U c c: AC 230 V. Indikace přítomnosti napájecího napětí Přítomnost napájecího napětí je signalizována zelenou blikající ED. Svorky, a C pro připojení sond OD-MMR-T3 do 100 C. OD-MMR-T3S do 0 C Indikace přepnutí kontaktů Přepnutí kontaktu je signalizováno žlutou ED pro kontakt 1 a zelenou ED pro kontakt 2. astavení teploty Horní kotouč definuje teplotní rozsah C. Spodní kotouč umožňuje jemné nastavení C krok 1 C. astavení teploty Spodní kotouč definuje teplotní rozsah C. Horní kotouč umožňuje jemné nastavení C krok 1 C. Popis MMR-TD Svorky a pro připojení napájecího napětí U c : AC 230 V. Indikace přítomnosti napájecího napětí Přítomnost napájecího napětí je signalizována zelenou blikající ED. Svorky, a C pro připojení sond OD-MMR-T3 do 100 C. OD-MMR-T3S do 0 C Indikace přepnutí kontaktu Přepnutí kontaktu je signalizováno žlutou a zelenou ED. Volba funkcí F1 F6 teplotní funkce. F7 F10 servisní funkce. astavení teploty T Horní kotouč definuje teplotní rozsah C. Spodní kotouč umožňuje jemné nastavení C krok 1 C. astavení diference Pro některé z funkcí. Provozní stavy MMR-, MMR-TD Re2 bliká Indikace zapnutého přístroje. bliká Re2 svítí Relé R2 sepnuto. Re2 bliká } Porucha jednoho z čidel. svítí Relé R1 sepnuto. F61

5 Minia MMR-, MMR-TD MOITOROVACÍ REÉ MMR, 5SV8 Parametry Typ MMR- MMR-TD ormy ČS E ČS E IEC IEC Certifikační značky Hlavní obvod (kontakt) Řazení kontaktů 1) Jmenovité pracovní napětí/proud U e /I e AC V / 16 A 250 V / 16 A Maximální spínaný výkon AC VA VA AC-3 1 kw 1 kw AC-5a 8 W (cos φ = 0,8) 8 W (cos φ = 0,8) AC-5b 1 kw 1 kw Maximální spínané napětí AC 400 V AC 400 V Indikace stavu kontaktu zelená/žlutá ED zelená/žlutá ED Připojení vodič tuhý a ohebný 0,2 2,5 mm 2 0,2 2,5 mm 2 Dotahovací moment 0,5 m 0,5 m Mechanická trvanlivost cyklů cyklů Elektrická trvanlivost cyklů cyklů apájecí obvod Jmenovité napětí U c AC 230 V AC 230 V Příkon max. 1,5 VA max. 1,5 VA Indikace napájecího napětí bliká zelená ED bliká zelená ED Jmenovitý kmitočet f n 50 Hz 50 Hz Připojení vodič tuhý a ohebný 0,2 2,5 mm 2 0,2 2,5 mm 2 Dotahovací moment 0,5 m 0,5 m Měřicí obvod Indikace chyby bliká zelená/žlutá ED bliká zelená/žlutá ED astavitelné zpoždění 0 s 10 s 0 s 10 s astavitelná úroveň podpětí 2) V V astavitelná úroveň nadpětí 2) V V Rozsah měřené teploty C C Způsob nastavení regulační kotouče z čela regulační kotouče z čela Připojení vodič tuhý a ohebný 0,2 2,5 mm 2 0,2 2,5 mm 2 Dotahovací moment 0,5 m 0,5 m Ostatní údaje Galvanické oddělení vstup/výstup 4 kv 4 kv vstup/sondy 4 kv 4 kv výstup/sondy 4 kv 4 kv Montáž na U lištu podle CS E 607 typ TH35 TH35 Krytí IP20 IP20 Teplota okolí C C Pracovní poloha libovolná libovolná 1) Každá číslice postupně udává počet kontaktů zapínacích a rozpínacích. Rozměry MMR--... MMR-TD-... Schéma Schéma zapojení C MMR--... C MMR-TD-... C MMR-, MMR-TD U~ t C R R F62

6 MMR-, MMR-TD MOITOROVACÍ REÉ MMR, 5SV8 Minia Grafy funkcí Funkce dvojitého termostatu MMR- 200-A230 Funkce diferenciálního termostatu MMR-TD-200-A230 T = 75 C t < T = > R1 O t T = > R1 OFF t - 2 C T = > R1 O 80 C () (25) R1 (R2) T t 2 C hystereze t = C Funkce F1 Diferenciální termostat Funkce F2 Dvojstupňový termostat T = -40 C - t2 > D + 1 C => R1 O - t2 < D => R1 OFF t2 - > D + 1 C => R2 O t2 - < D => R2 OFF T = -40 C (T = 68 C) - t2 > D + 1 C t2 < T } => R1 O 80 C = 80 C t2=65 C t2 = 69,1 C t2 = 67,9 C Hystereze = 1 C T = > T T - D < < T < T - D => R1, R2 O => R1 O, R2 OFF => R1, R2 OFF Funkce F3 Dvojstupňový termostat T = t + fine t = - t2 < D C => R1 OFF t2 > T + 1 C => R1 OFF T = > T T - D < < T < T - D => R1 OFF, R2 O => R1 O, R2 OFF => R1, R2 OFF T = t + fine t = Funkce F4 Jednokanálový pásmový termostat Funkce F5 Dvoukanálový pásmový termostat T = < T - D => R1 O > T => R1 OFF T = < T - D => R1, R2 O > T => R1, R2 OFF 50 C T = t + fine t = T = t + fine t = T = < T - D > T t2 < T - D t2 > T => R1 O => R1 OFF => R2 O => R2 OFF T = t + fine t = t2 Funkce F6 Termostat topí/chladí T = 25 C D = 7 C > T => R1 O < T - 2 C => R1 OFF < T - D => R2 O > T - D + 2 C => R2 OFF T - D < < T => R1, R2 OFF 30 C 25 C 20 C C 10 C hyst 2 C chladí T = t + fine t = 25 C T - D = C hyst 2 C topí chladí D = 7 C Funkce F7 Servis relé 1 Relé 1 zapnuto Funkce F8 Servis relé 2 Relé 2 zapnuto Funkce F9 Servis čidlo 1 Funkce F10 Servis čidlo 2 Čidlo bez závady. Čidlo bez závady. Čidlo přerušeno. Čidlo přerušeno. Čidlo zkratováno. Čidlo zkratováno. F63
