Návod pro demontáž a montáž čtecích jednotek v OKW krytech

Transkript

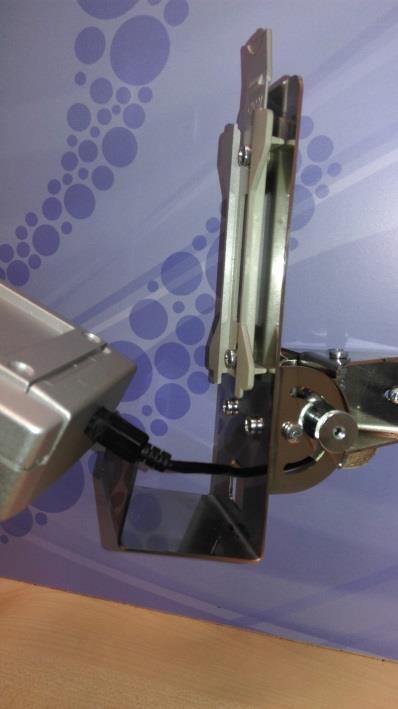

1 Čtecí jednotka OKW Potřebné nářadí Pokud čtecí jednotka v držáku s oplechovaným krytem konektorů (budkou): menší křížový šroubovák, (jinak ani není potřeba) (PH; > 80mm) Popis Čtecí jednotka je připevněná na kovovém držáku pomocí plastového držáku OKW. Tento plastový držák společně s krytem čtecí jednotky umožňuje snadnou montáž a demontáž zařízení pouze nasazením a zajištěním. Plastový držák OKW přišroubovaný na kovovém držáku aretační pacičkou nahoru Plastový držák OKW přišroubovaný na kovovém držáku aretační pacičkou dolů

2 Aretační pacička Otvory čtecí jednotky pro nasazení držáku OKW Pacičky držáku OKW pro nasazení čtecí jednotky Zadní strana čtecí jednotky OKW Plastový držák OKW Postup demontáže čtecí jednotky Nejdříve zjistíme, kde se nachází aretační pacička držáku OKW.. Může být i nahoře, poté bude demontáž ještě snazší A/ B/ U čtecích jednotek se z důvodu ztížení přístupu strávníkům montuje zpravidla dole

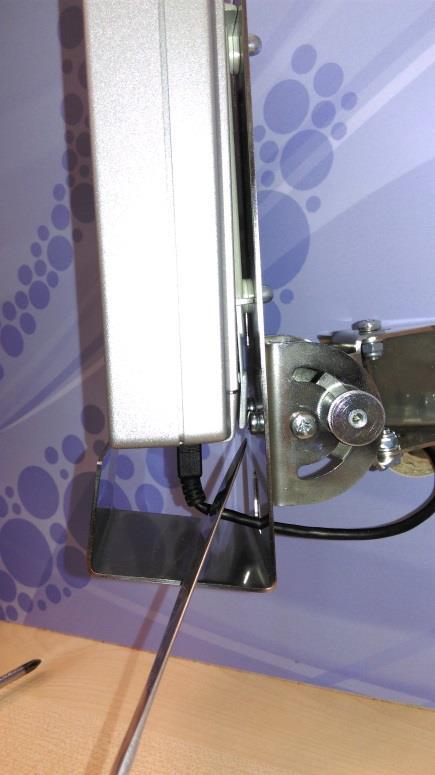

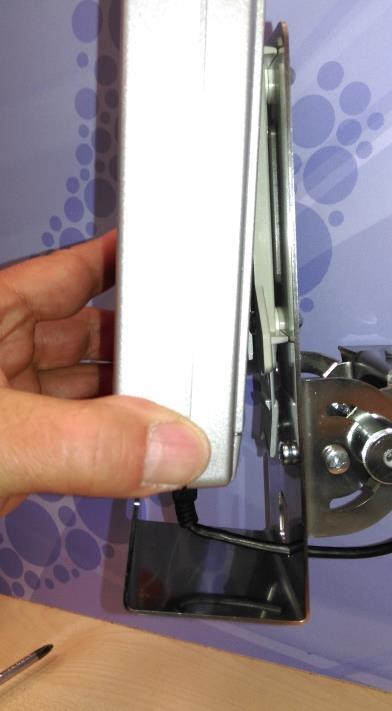

3 A/ Pokud je aretační pacička držáku OKW dole Aretační pacičku držáku OKW odtlačíme směrem k plechovému držáku. K odtlačení využijeme šroubovák. Lze použít i příborový nůž. Po odtlačení aretační pacičky posuneme čtecí jednotku cca o 0,5cm dolů. Tím vyhákneme čtecí jednotku ze spodních paciček držáku OKW. Odkloníme spodní část čtecí jednotky od plechového držáku směrem k sobě. Vysuneme celou čtecí jednotku směrem vzhůru. Tímto pohybem uvolníme čtecí jednotku i z horních paciček držáku OKW

4 B/ Pokud je aretační pacička držáku OKW nahoře Prstem ji odtlačíme aretační pacičku směrem k plechovému držáku. Po odtlačení aretační pacičky posuneme čtecí jednotku cca o 0,5cm nahoru. Tím vyhákneme čtecí jednotku z horních paciček držáku OKW. Odkloníme horní část čtecí jednotky od plechového držáku směrem k sobě. Posuneme celou čtecí jednotku směrem dolů. Tímto pohybem uvolníme čtecí jednotku i ze spodních paciček držáku OKW

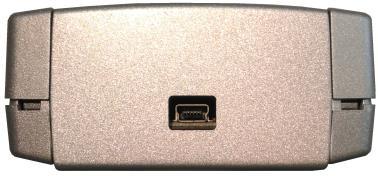

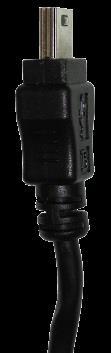

5 Po vysunutí terminálu z držáku odpojíme propojovací kabeláž. Ta se může lišit s ohledem na typ čtecí jednotky a zařízení, ke kterému je čtecí jednotka připojena. USB kabel ze čtecí jednotky pouze vysuneme. RJ konektor před vysunutím musíme nejdříve odaretovat zamáčknutím pacičky na konektoru. USB konektor RJ konektor Zabalení a zaslání čtecí jednotky Čtecí jednotku pečlivě zabalíme s připravenou vystýlkou. Pošleme přepravní službou na adresu dodavatele jako křehkou zásilku. Doporučujeme zásilku pojistit. Postup zpětné montáže čtecí jednotky (po opravě) Jedná se o opačný postup než při demontáži. Vybalíme čtecí jednotku z přepravní krabice. Zapojíme propojovací kabeláž. USB kabel do čtecí jednotky pouze zasuneme. RJ konektor zasuneme, až zacvakne pacička konektoru. Nasadíme čtecí jednotku mírně zešikma jednou stranou (otvory na zadní straně čtečky) na výstupky OKW držáku. Volíme ty výstupky, které jsou dále od aretovací pacičky. Posuneme čtecí jednotku směrem k aretovací pacičce (tak aby se dala čtecí jednotka za výstupky zaháknout). Přikloníme i druhou stranu čtecí jednotky k držáku OKW. Poté posuneme přikloněnou čtecí jednotku opačným směrem, aby aretovací pacička zacvakla za kryt. Po dokončení montáže Po zpětné montáži doporučujeme ještě před plným provozem vyzkoušet funkčnost zařízení.
