Rychlý průvodce Barbone Boss. Prohlídka notebooku Barbone Boss. Pohled zepředu

Transkript

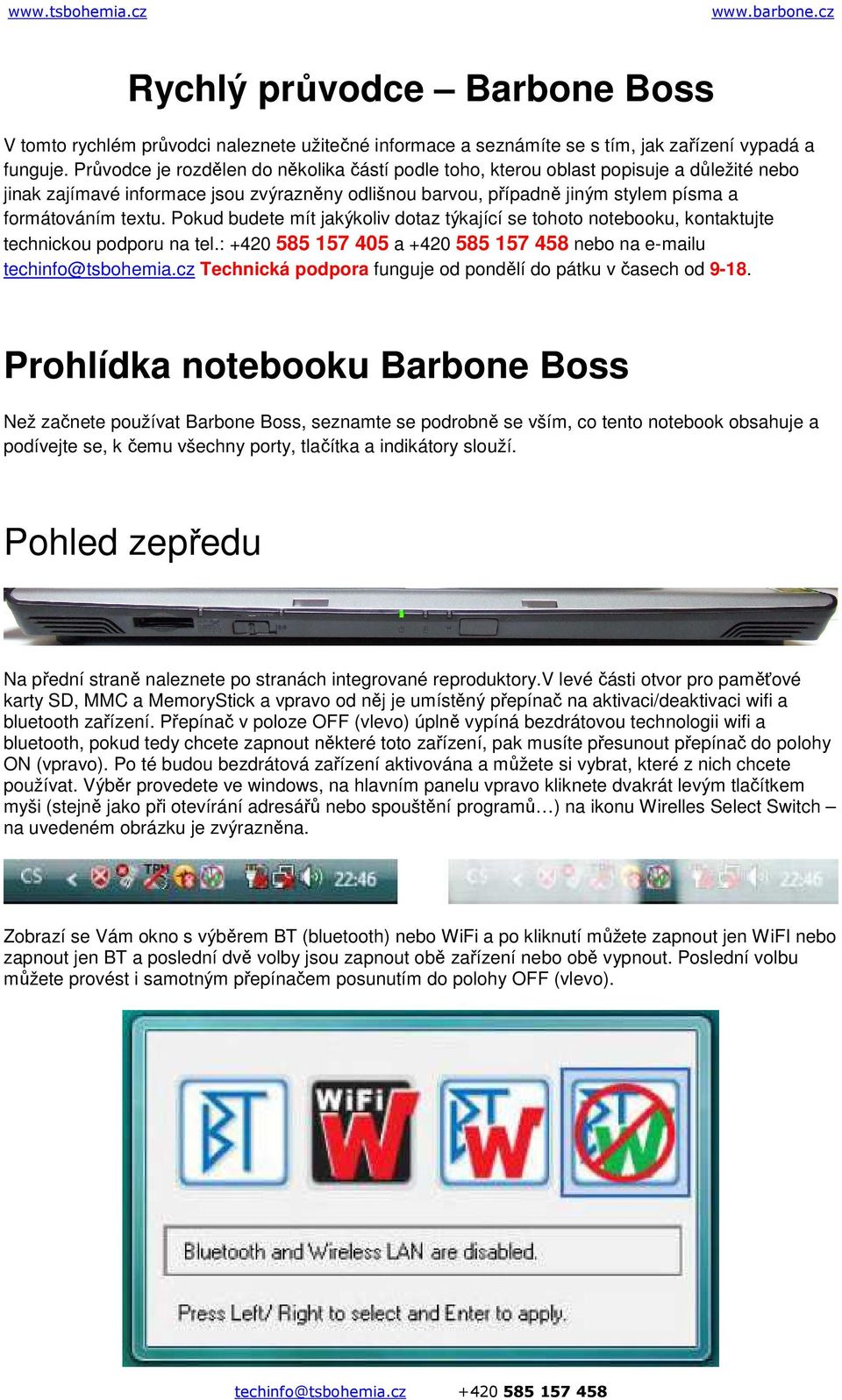

1 Rychlý průvodce Barbone Boss V tomto rychlém průvodci naleznete užitečné informace a seznámíte se s tím, jak zařízení vypadá a funguje. Průvodce je rozdělen do několika částí podle toho, kterou oblast popisuje a důležité nebo jinak zajímavé informace jsou zvýrazněny odlišnou barvou, případně jiným stylem písma a formátováním textu. Pokud budete mít jakýkoliv dotaz týkající se tohoto notebooku, kontaktujte technickou podporu na tel.: a nebo na u techinfo@tsbohemia.cz Technická podpora funguje od pondělí do pátku v časech od Prohlídka notebooku Barbone Boss Než začnete používat Barbone Boss, seznamte se podrobně se vším, co tento notebook obsahuje a podívejte se, k čemu všechny porty, tlačítka a indikátory slouží. Pohled zepředu Na přední straně naleznete po stranách integrované reproduktory.v levé části otvor pro paměťové karty SD, MMC a MemoryStick a vpravo od něj je umístěný přepínač na aktivaci/deaktivaci wifi a bluetooth zařízení. Přepínač v poloze OFF (vlevo) úplně vypíná bezdrátovou technologii wifi a bluetooth, pokud tedy chcete zapnout některé toto zařízení, pak musíte přesunout přepínač do polohy ON (vpravo). Po té budou bezdrátová zařízení aktivována a můžete si vybrat, které z nich chcete používat. Výběr provedete ve windows, na hlavním panelu vpravo kliknete dvakrát levým tlačítkem myši (stejně jako při otevírání adresářů nebo spouštění programů ) na ikonu Wirelles Select Switch na uvedeném obrázku je zvýrazněna. Zobrazí se Vám okno s výběrem BT (bluetooth) nebo WiFi a po kliknutí můžete zapnout jen WiFI nebo zapnout jen BT a poslední dvě volby jsou zapnout obě zařízení nebo obě vypnout. Poslední volbu můžete provést i samotným přepínačem posunutím do polohy OFF (vlevo).

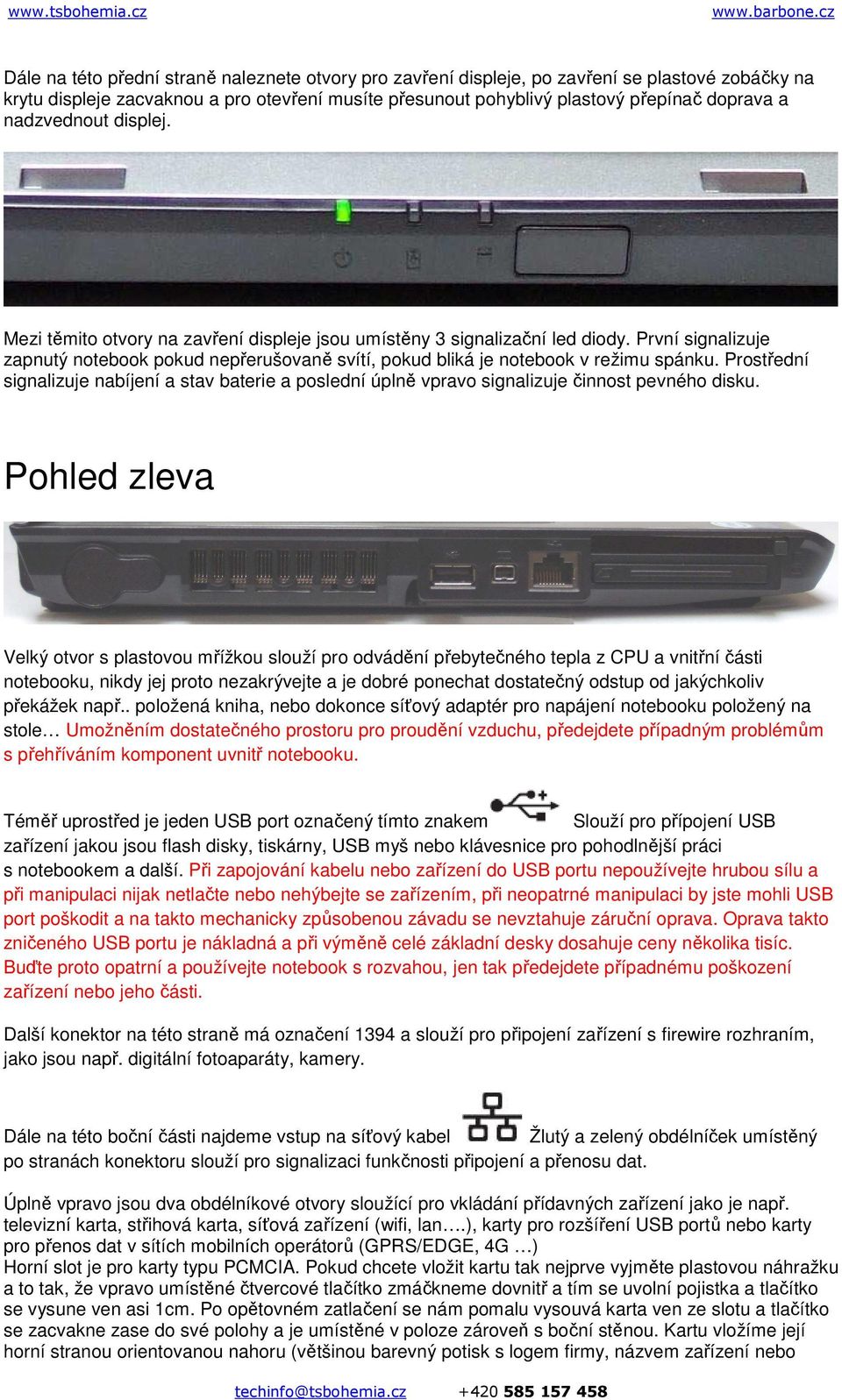

2 Dále na této přední straně naleznete otvory pro zavření displeje, po zavření se plastové zobáčky na krytu displeje zacvaknou a pro otevření musíte přesunout pohyblivý plastový přepínač doprava a nadzvednout displej. Mezi těmito otvory na zavření displeje jsou umístěny 3 signalizační led diody. První signalizuje zapnutý notebook pokud nepřerušovaně svítí, pokud bliká je notebook v režimu spánku. Prostřední signalizuje nabíjení a stav baterie a poslední úplně vpravo signalizuje činnost pevného disku. Pohled zleva Velký otvor s plastovou mřížkou slouží pro odvádění přebytečného tepla z CPU a vnitřní části notebooku, nikdy jej proto nezakrývejte a je dobré ponechat dostatečný odstup od jakýchkoliv překážek např.. položená kniha, nebo dokonce síťový adaptér pro napájení notebooku položený na stole Umožněním dostatečného prostoru pro proudění vzduchu, předejdete případným problémům s přehříváním komponent uvnitř notebooku. Téměř uprostřed je jeden USB port označený tímto znakem Slouží pro přípojení USB zařízení jakou jsou flash disky, tiskárny, USB myš nebo klávesnice pro pohodlnější práci s notebookem a další. Při zapojování kabelu nebo zařízení do USB portu nepoužívejte hrubou sílu a při manipulaci nijak netlačte nebo nehýbejte se zařízením, při neopatrné manipulaci by jste mohli USB port poškodit a na takto mechanicky způsobenou závadu se nevztahuje záruční oprava. Oprava takto zničeného USB portu je nákladná a při výměně celé základní desky dosahuje ceny několika tisíc. Buďte proto opatrní a používejte notebook s rozvahou, jen tak předejdete případnému poškození zařízení nebo jeho části. Další konektor na této straně má označení 1394 a slouží pro připojení zařízení s firewire rozhraním, jako jsou např. digitální fotoaparáty, kamery. Dále na této boční části najdeme vstup na síťový kabel Žlutý a zelený obdélníček umístěný po stranách konektoru slouží pro signalizaci funkčnosti připojení a přenosu dat. Úplně vpravo jsou dva obdélníkové otvory sloužící pro vkládání přídavných zařízení jako je např. televizní karta, střihová karta, síťová zařízení (wifi, lan.), karty pro rozšíření USB portů nebo karty pro přenos dat v sítích mobilních operátorů (GPRS/EDGE, 4G ) Horní slot je pro karty typu PCMCIA. Pokud chcete vložit kartu tak nejprve vyjměte plastovou náhražku a to tak, že vpravo umístěné čtvercové tlačítko zmáčkneme dovnitř a tím se uvolní pojistka a tlačítko se vysune ven asi 1cm. Po opětovném zatlačení se nám pomalu vysouvá karta ven ze slotu a tlačítko se zacvakne zase do své polohy a je umístěné v poloze zároveň s boční stěnou. Kartu vložíme její horní stranou orientovanou nahoru (většinou barevný potisk s logem firmy, názvem zařízení nebo

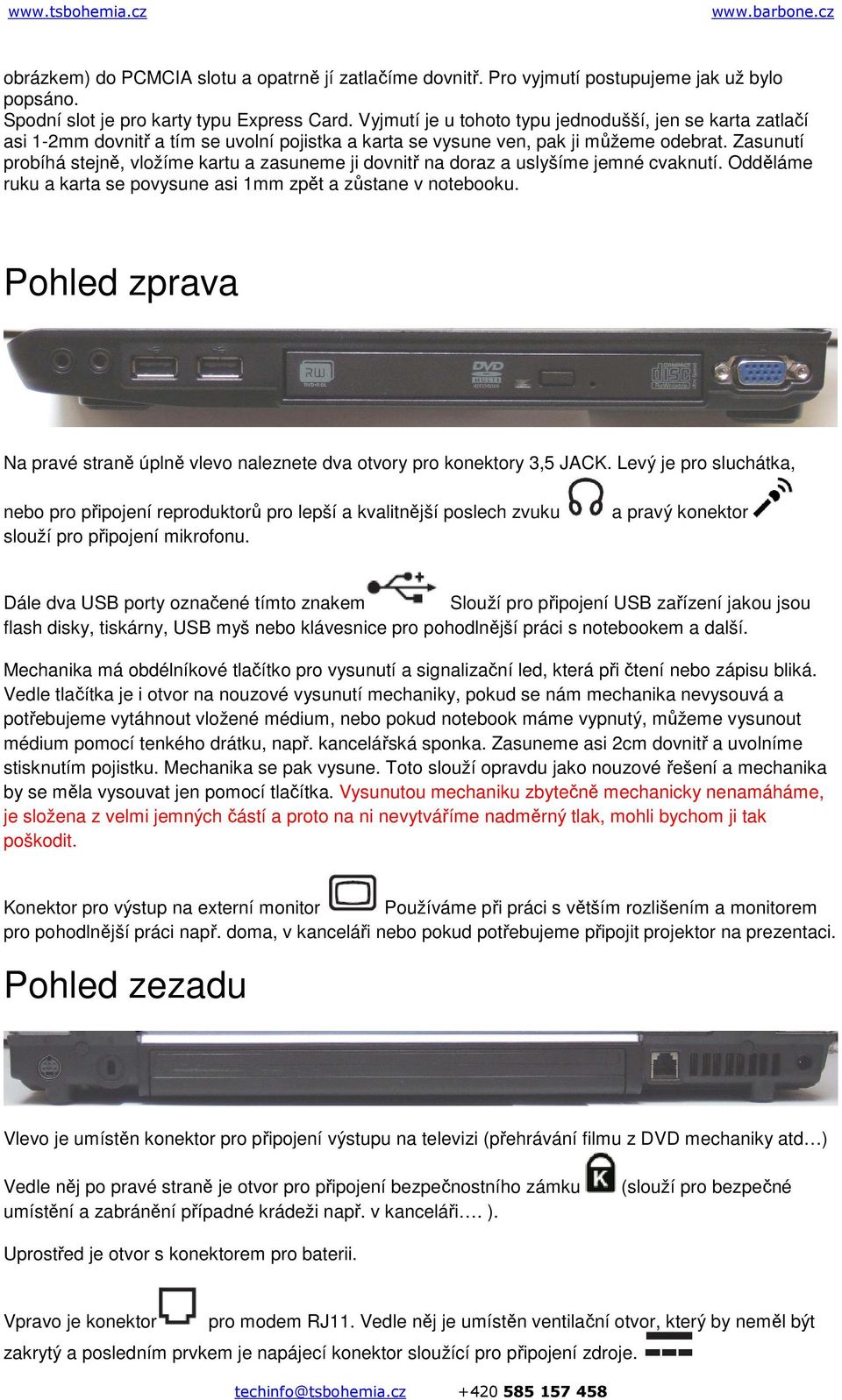

3 obrázkem) do PCMCIA slotu a opatrně jí zatlačíme dovnitř. Pro vyjmutí postupujeme jak už bylo popsáno. Spodní slot je pro karty typu Express Card. Vyjmutí je u tohoto typu jednodušší, jen se karta zatlačí asi 1-2mm dovnitř a tím se uvolní pojistka a karta se vysune ven, pak ji můžeme odebrat. Zasunutí probíhá stejně, vložíme kartu a zasuneme ji dovnitř na doraz a uslyšíme jemné cvaknutí. Odděláme ruku a karta se povysune asi 1mm zpět a zůstane v notebooku. Pohled zprava Na pravé straně úplně vlevo naleznete dva otvory pro konektory 3,5 JACK. Levý je pro sluchátka, nebo pro připojení reproduktorů pro lepší a kvalitnější poslech zvuku slouží pro připojení mikrofonu. a pravý konektor Dále dva USB porty označené tímto znakem Slouží pro připojení USB zařízení jakou jsou flash disky, tiskárny, USB myš nebo klávesnice pro pohodlnější práci s notebookem a další. Mechanika má obdélníkové tlačítko pro vysunutí a signalizační led, která při čtení nebo zápisu bliká. Vedle tlačítka je i otvor na nouzové vysunutí mechaniky, pokud se nám mechanika nevysouvá a potřebujeme vytáhnout vložené médium, nebo pokud notebook máme vypnutý, můžeme vysunout médium pomocí tenkého drátku, např. kancelářská sponka. Zasuneme asi 2cm dovnitř a uvolníme stisknutím pojistku. Mechanika se pak vysune. Toto slouží opravdu jako nouzové řešení a mechanika by se měla vysouvat jen pomocí tlačítka. Vysunutou mechaniku zbytečně mechanicky nenamáháme, je složena z velmi jemných částí a proto na ni nevytváříme nadměrný tlak, mohli bychom ji tak poškodit. Konektor pro výstup na externí monitor Používáme při práci s větším rozlišením a monitorem pro pohodlnější práci např. doma, v kanceláři nebo pokud potřebujeme připojit projektor na prezentaci. Pohled zezadu Vlevo je umístěn konektor pro připojení výstupu na televizi (přehrávání filmu z DVD mechaniky atd ) Vedle něj po pravé straně je otvor pro připojení bezpečnostního zámku umístění a zabránění případné krádeži např. v kanceláři. ). (slouží pro bezpečné Uprostřed je otvor s konektorem pro baterii. Vpravo je konektor pro modem RJ11. Vedle něj je umístěn ventilační otvor, který by neměl být zakrytý a posledním prvkem je napájecí konektor sloužící pro připojení zdroje.

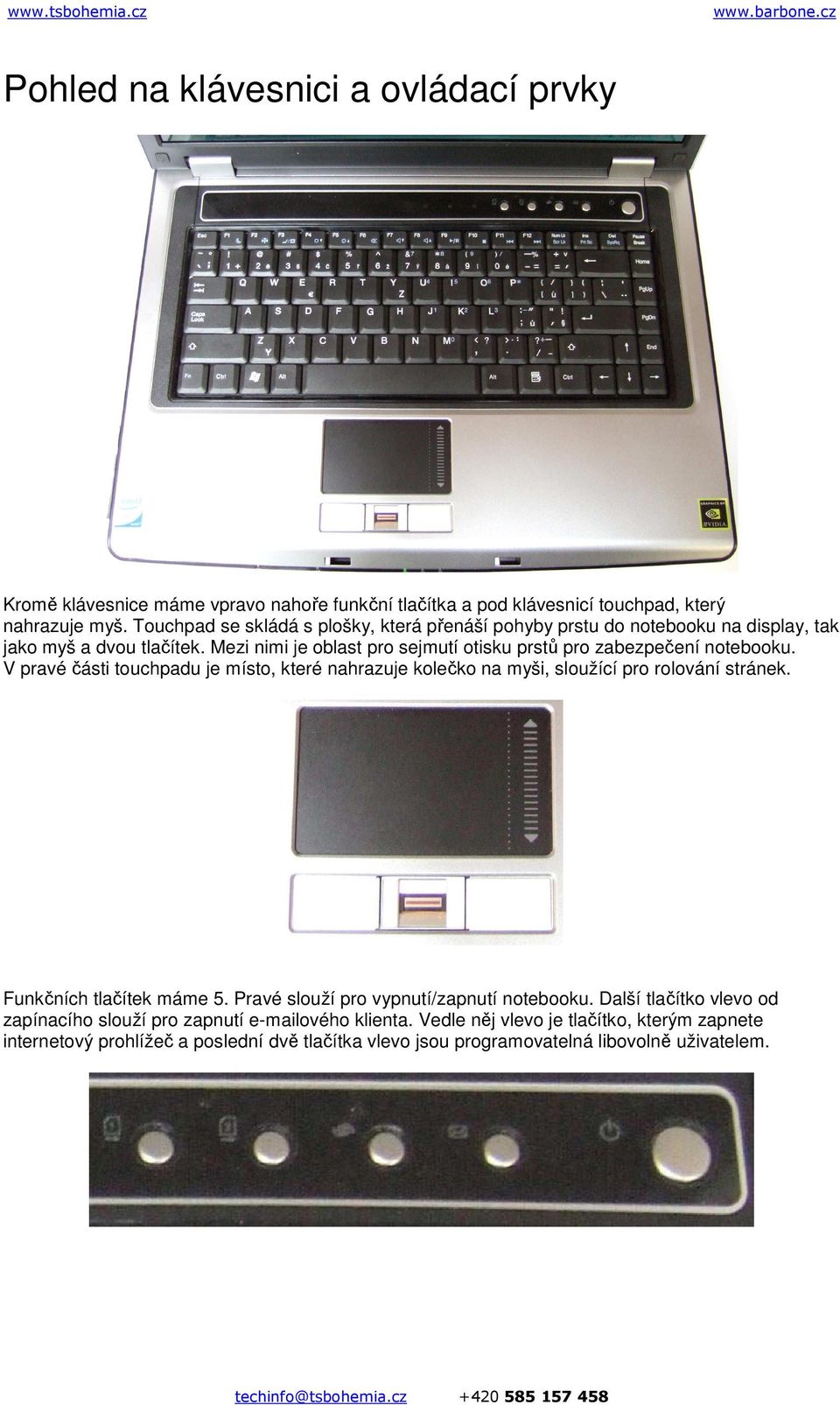

4 Pohled na klávesnici a ovládací prvky Kromě klávesnice máme vpravo nahoře funkční tlačítka a pod klávesnicí touchpad, který nahrazuje myš. Touchpad se skládá s plošky, která přenáší pohyby prstu do notebooku na display, tak jako myš a dvou tlačítek. Mezi nimi je oblast pro sejmutí otisku prstů pro zabezpečení notebooku. V pravé části touchpadu je místo, které nahrazuje kolečko na myši, sloužící pro rolování stránek. Funkčních tlačítek máme 5. Pravé slouží pro vypnutí/zapnutí notebooku. Další tlačítko vlevo od zapínacího slouží pro zapnutí ového klienta. Vedle něj vlevo je tlačítko, kterým zapnete internetový prohlížeč a poslední dvě tlačítka vlevo jsou programovatelná libovolně uživatelem.

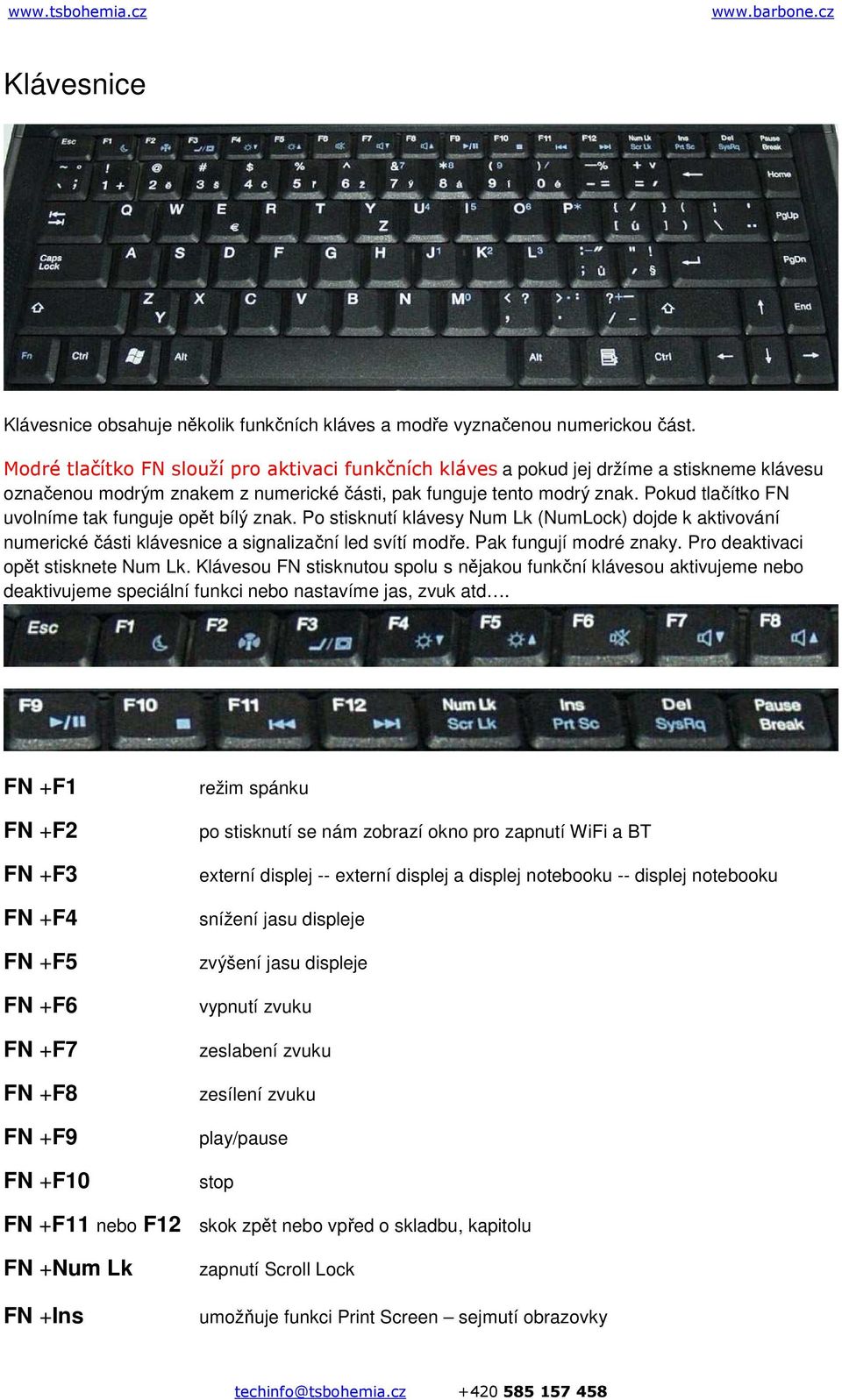

5 Klávesnice Klávesnice obsahuje několik funkčních kláves a modře vyznačenou numerickou část. Modré tlačítko FN slouží pro aktivaci funkčních kláves a pokud jej držíme a stiskneme klávesu označenou modrým znakem z numerické části, pak funguje tento modrý znak. Pokud tlačítko FN uvolníme tak funguje opět bílý znak. Po stisknutí klávesy Num Lk (NumLock) dojde k aktivování numerické části klávesnice a signalizační led svítí modře. Pak fungují modré znaky. Pro deaktivaci opět stisknete Num Lk. Klávesou FN stisknutou spolu s nějakou funkční klávesou aktivujeme nebo deaktivujeme speciální funkci nebo nastavíme jas, zvuk atd. FN +F1 FN +F2 FN +F3 FN +F4 FN +F5 FN +F6 FN +F7 FN +F8 FN +F9 FN +F10 režim spánku po stisknutí se nám zobrazí okno pro zapnutí WiFi a BT externí displej -- externí displej a displej notebooku -- displej notebooku snížení jasu displeje zvýšení jasu displeje vypnutí zvuku zeslabení zvuku zesílení zvuku play/pause stop FN +F11 nebo F12 skok zpět nebo vpřed o skladbu, kapitolu FN +Num Lk FN +Ins zapnutí Scroll Lock umožňuje funkci Print Screen sejmutí obrazovky
