Návod pro demontáž a montáž krytu AC (terminálu, čtecí jednotky, nebo externí antény)

Transkript

1 Mikroterminál, nebo čtecí jednotka v AC krytu Potřebné nářadí Malý křížový šroubovák (PH0; > 80mm) Popis Kryt AC je standardizovaný průmyslově obal, ve kterém je umístěna samotná elektronika konkrétního produktu. V krytu může být elektronika mikroterminálu, čtecí jednotky, nebo externí antény terminálu. Demontáž je shodná až na odpojení konkrétní elektroniky v krytu. Spočívá v sejmutí krytu z držáku, demontáže krytu a odpojení elektroniky). Kryt AC na plastovém držáku Zadní díl krytu Plastový plastový držák

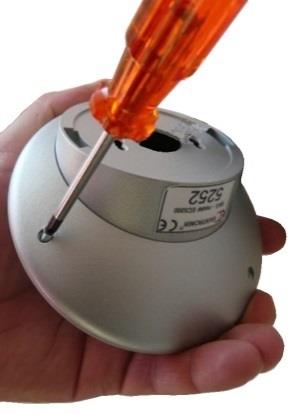

2 Postup demontáže AC Vypneme zdroj napájení (pokud je pro terminál samostatně). Křížovým šroubováčkem vyšroubujeme aretační vrut na pastovém držáku (pravý, nebo levý bok). Dlaní uchopíme terminál z čelní strany a mírným tlakem posuneme celým terminálem směrem, kde byl aretační vrut. Posun by měl jít zhruba o 5mm. Opatrně terminál tahem k sobě vyhákneme z plastového držáku. Dáváme pozor na propojovací kabeláž. Vyšroubujeme aretační vruty ze zadního dílu terminálu. Přední dílem terminálu pootočíme proti směru hodinových ručiček cca 20 a odklopíme jej od zadního dílu. 1. vyšroubujeme aretační vrut 2. posuneme celým AC krytem směrem, kde byl aretační vrut 3. tahem k sobě vyhákneme AC z plastového držáku, dáváme pozor na kabeláž 4. vyšroubujeme aretační vruty ze zadního dílu krytu 1 2 horním 5. předním dílem dílem terminálu krytu pootočíme proti směru hodinových ručiček cca odklopíme přední díl krytu s elektronikou

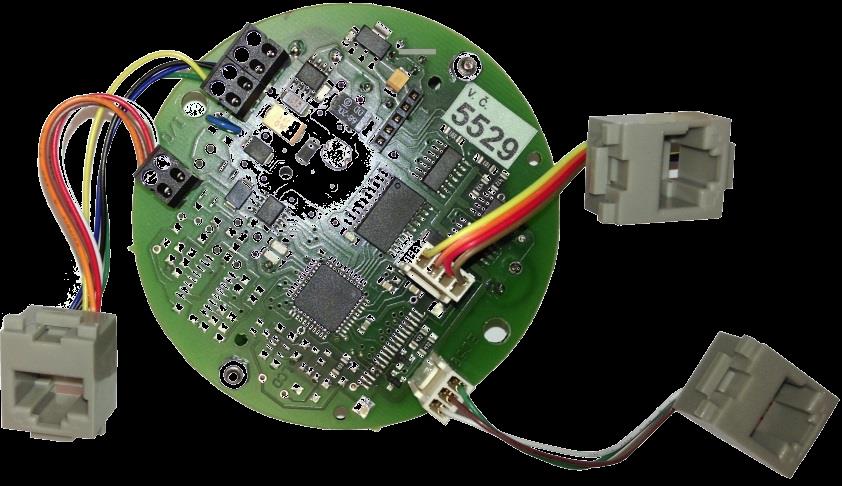

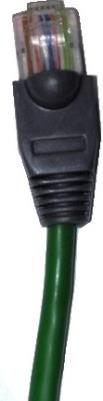

3 Odpojení elektroniky v krytu AC Před odpojením doporučujeme kabely popsat, nebo nafotit původní zapojení.. Odjistíme a vysuneme RJ45. u docházkového systému kabely k externímu zařízení. 1/ Mikroterminál TR42 v krytu AC: 2/ Mikroterminál TR43 v krytu AC:

4 3/ Mikroterminál PLUS TR50 v krytu AC: čtecí jednotky, pokud je použita 4/ Externí anténa k terminálu TR4x v krytu AC: od externí antény. Odjistíme a vysuneme RJ45

5 Protáhneme propojovací kabeláž ven skrz otvor v zadním dílu terminálu. Pro úplnost můžeme přední a zadní díl spojit a zajistit vruty. K zaslání terminálu/čtecí jednotky do opravy není kompletace potřeba. Je však potřeba zajistit aby se demontované díly a vruty nepoztrácely. Můžeme přední a zadní díl spojit a zajistit vruty Protáhneme kabeláž ven skrz otvor v zadním dílu terminálu Zabalení a zaslání terminálu, čtecí jednotky Terminál, nebo čtecí jednotku (externí anténu) pečlivě zabalíme do obalu s připravenou vystýlkou. Pokud posíláme rozebrané, dbáme na to, aby se nepoškodil plošný spoj a nepoztrácely vruty pro aretaci. Pošleme přepravní službou na adresu dodavatele jako křehkou zásilku. Doporučujeme zásilku pojistit. Postup zpětné montáže terminálu, čtecí jednotky (po opravě) Jedná se o opačný postup než při demontáži. Vybalíme terminál, čtecí jednotku (anténu) z přepravní krabice. Vyšroubujeme aretační vruty ze zadního dílu terminálu, pootočením a vysunutím rozebereme kryt terminálu. Protáhneme propojovací kabeláž skrz otvor v zadním dílu terminálu směrem do terminálu. Připojíme propojovací kabeláž: - RJ45 zasuneme do konektoru tak, aby zacvakl. Pokud není vypnutý zdroj napájení, terminál se spustí po zapojení RJ s komunikací a napájením. (To není na závadu). - Pokud využíváme relé připojíme do svorkovnice. Srovnáme kabeláž ve spodním dílu krytu AC. Přední díl terminálu nasadíme pootočený o cca 20 proti směru hodinových ručiček na zadní díl. Přitlačíme a otočením horního dílu po směru hodinových ručiček zkompletujeme terminál. Zašroubováním dvou vrutů do zadního dílu terminálu zajistíme proti rozebrání. Nasadíme celý terminál výřezy zadního dílu na výstupky plastového držáku. Míně přitlačíme a posuneme celým terminálem tak, aby terminál lícoval s držákem. Zašroubujeme aretační vrut do držáku. Zapneme zdroj napájení (pokud je pro terminál samostatně). Po dokončení montáže Po zpětné montáži a úspěšném spuštění aplikace na terminálu je potřeba vyzkoušet komunikaci mezi terminálem a SW. Doporučujeme před plným provozem vyzkoušet plnou funkčnost celého zařízení. Zavedení dat do terminálu (osob a nastavení), provést zkušební průchod a stáhnout průchody.
