1 Sada domácího barevného videovrátného RL-03M Váš dodavatel: JSP, s.r.o., Raisova 547, Jičín Tel.: , Fax: , JSP Měření a regulace

: +420 493 760 811, Fax: +420 493 760 820,

2 1. Systém domácího videovrátného Umožňuje audiovizuální spojení s elektrickým videovrátným a ovládání dveřního zámku. Základním přínosem tohoto systému je zvýšení komfortu a bezpečnosti bydlení. Základní funkce a možnosti systému: - komunikace majitele s návštěvníky - zvýšené bezpečí domu - ovládání elektrického dveřního zámku - vizuální kontrola návštěvníka před vstupem do domu - infračervené přisvětlení prostoru před kamerou zaručující čistý obraz i při osvětlení 0 Luxů - 7 TFTLCD displej - Hands free komunikace - možnost výběru z 8 vyzváněcích melodií - možnost zavěšení videotelefonu na stěnu 2. Obsah dodávky Po otevření krabice se doporučuje zkontrolovat její obsah dle následujícího seznamu: - videomonitor 1 ks - montážní rámeček pro videotelefon 1 ks - upevňovací šrouby - dveřní kamerová jednotka 1 ks - montážní rámeček pro povrchovou montáž kamerové jednotky 1 ks - napájecí zdroj 1 ks 3. Technická specifikace Velikost obrazu 7 (16:9 diagonal), 18cm 1440(H) x 234(V) Velikost aktivní plochy Velikost bodu Celkový rozměr monitoru 154,08(H) x 86,58(V) mm 0,107(H) x 0,370(V) mm 165(V) x 240(Š) x 15(H) mm

infračervené přisvětlení prostoru před kamerou zaručující čistý obraz i při osvětlení 0 Luxů - 7 TFTLCD displej - Hands free komunikace - možnost výběru z 8 vyzváněcích melodií - možnost zavěšení

3 4. Technický popis videomonitoru Popis: 1 reproduktor 10 volba zvonící melodie 2 monitor (aktivace obrazu) 11 hlasitost melodie 3 zámek 1 4 zámek 2 5 hovor 6 mikrofon 7 jas 8 sytost obrazu 9 hlasitost hovoru

4 5. Instalace Určení místa instalace monitoru Zvolte místo na instalaci přístroje i s ohledem na vedení kabelů. Doporučuje se umístění přístroje cca ve výšce očí budoucího uživatele. Instalace montážního rámečku pod videotelefon Na místo montáže přiložte držák a naznačte si místa montážních otvorů a vyvrtejte je. Uprostřed držáku je nutno vytvořit dostatečně velký otvor pro přivedení kabelů k monitoru (kabel od kamery kabel napájecího zdroje). Připevněte držák pomocí šroubů, případně použijte hmoždinky. Připojení kabelů Kameru připojíte k monitoru kabelem, který na obou zařízeních zasuneme do popsaných pružinových svorek. Zavěšení monitoru Monitor mírně přitlačíme k držáku tak aby výstupky zapadly do oválných děr na zadní straně monitoru. Mírným zatlačením monitoru směrem dolů dojde k jeho upevnění. Umístění monitoru na stůl, nebo jinou podložku Podle bodu 7 připevněte podpěrku k videotelefonu. Po montáži podpěrky připojte k videotelefonu kabeláž podle předchozího popisu. Po vyklopení podložky můžete videotelefon umístit na vodorovnou plochu. Zapojení přístroje do sítě Napájecí zdroj zapojte do sítě, která vyhovuje parametrům přístroje 230V/ 50Hz. Napájecí konektor (výstup zdroje) připojte do popsané zdířky na zadní straně videomonitoru. Tento stav bude indikován svítící LED.

Uprostřed držáku je nutno vytvořit dostatečně velký otvor pro přivedení kabelů k monitoru (kabel od kamery kabel napájecího zdroje). Připevněte držák pomocí šroubů, případně použijte hmoždinky.

5 6. Schéma zapojení videovrátného Popis svorek: 1. Audio/dveřní zámek 2. Zem (-) 3. Video Napájení (+) 4. Napájení (+) 5. El. Zámek (+) 6. Zámek (-) 7. El. Brána 8. El. Brána Parametry propojovacího vedení Systém videovrátného používá stíněný osmižilový kabel. Přibližné maximální vzdálenosti mezi kamerou a monitorem vzhledem k průměru jednotlivých vodičů jsou uvedeny v následující tabulce. V místech s vysokou úrovní rušení lze na vedení videosignálu použít 75 Ohm koaxiální kabel. Průměr jádra vodiče [mm] 0,5 0,65 0,8 1 Vzdálenost [m] Obsluha zařízení - Pro zazvonění a vyvolání obrazu na videotelefonu z dveřní stanice, stiskněte oválné tlačítko. Pro přijetí hovoru stiskněte na videotelefonu tlačítko Monitor doba hovoru je 120 vteřin. - Pro okamžité vyvolání obrazu na dobu 40 vteřin z dveřní stanice, stiskněte tlačítko Monitor - Pro komunikaci mezi videomonitorem a dveřní stanicí stiskněte tlačítko

Přibližné maximální vzdálenosti mezi kamerou a monitorem vzhledem k průměru jednotlivých vodičů jsou uvedeny v následující tabulce.

6 Hovor - Pro přivedení napětí na dveřní el. zámek stiskněte tlačítko Zámek - Nastavení jasu a sytosti obrazu, stejně jako nastavení hlasitosti hovoru a hlasitosti vyzvánění proveďte otočnými regulátory umístěnými na boční straně videotelefonu. - Výběr vyzváněcí melodie proveďte několikanásobným stisknutím tlačítka na boční straně videotelefonu 9. Technický popis dveřní stanice Rozměry dveřní stanice: 107 x 182 x 55 mm Úhel záběru: cca 90 Pracovní teplota: -10 až 50 C 10. Způsob montáže dveřní stanice

vyzvánění proveďte otočnými regulátory umístěnými na boční straně videotelefonu.

7 Vyšroubujte šroub na spodní straně dolní plastové krytky a směrem dolu ji vysuňte z hliníkového krytu. Dále směrem dolů odejměte přední krycí hliníkovou část dveřní stanice. Zvolte vhodné místo pro montáž a zde připevněte krycí stříšku. Montážním otvorem protáhněte přívodní kabel a zapojte jej do svorkovnice na zadní straně dveřní kamerové jednotky. Připojenou dveřní jednotku přišroubujte pomocí přiložených šroubů ke krycí stříšce. Na konec opačným způsobem jako při demontáži osaďte dveřní stanici předním hliníkovým krytem a šroubem zajistěte krytku ve spodní části kamerové jednotky. 11. Údržba zařízení Monitor je nenáročný na údržbu. Doporučuje se občas, podle stupně znečištění přístroje otřít jej vlhkým hadříkem. Pozor! Přístroj je nutno před čištěním uvést do beznapěťového stavu odpojením síťového přívodu ze sítě! 12. Bezpečnostní upozornění - videotelefon neumísťujte v blízkosti TV přijímačů, nebo v prostředí s vysokou teplotou, či vlhkostí - Nedotýkejte se rukou TFT LCD displeje, monitor, ani dveřní stanici nerozebírejte - při přímém slunečním svitu do objektivu dveřní stanice se obraz na videomonitoru může stát nečitelným - přístroj nevystavujte vibracím a pádům

Připojenou dveřní jednotku přišroubujte pomocí přiložených šroubů ke krycí stříšce.

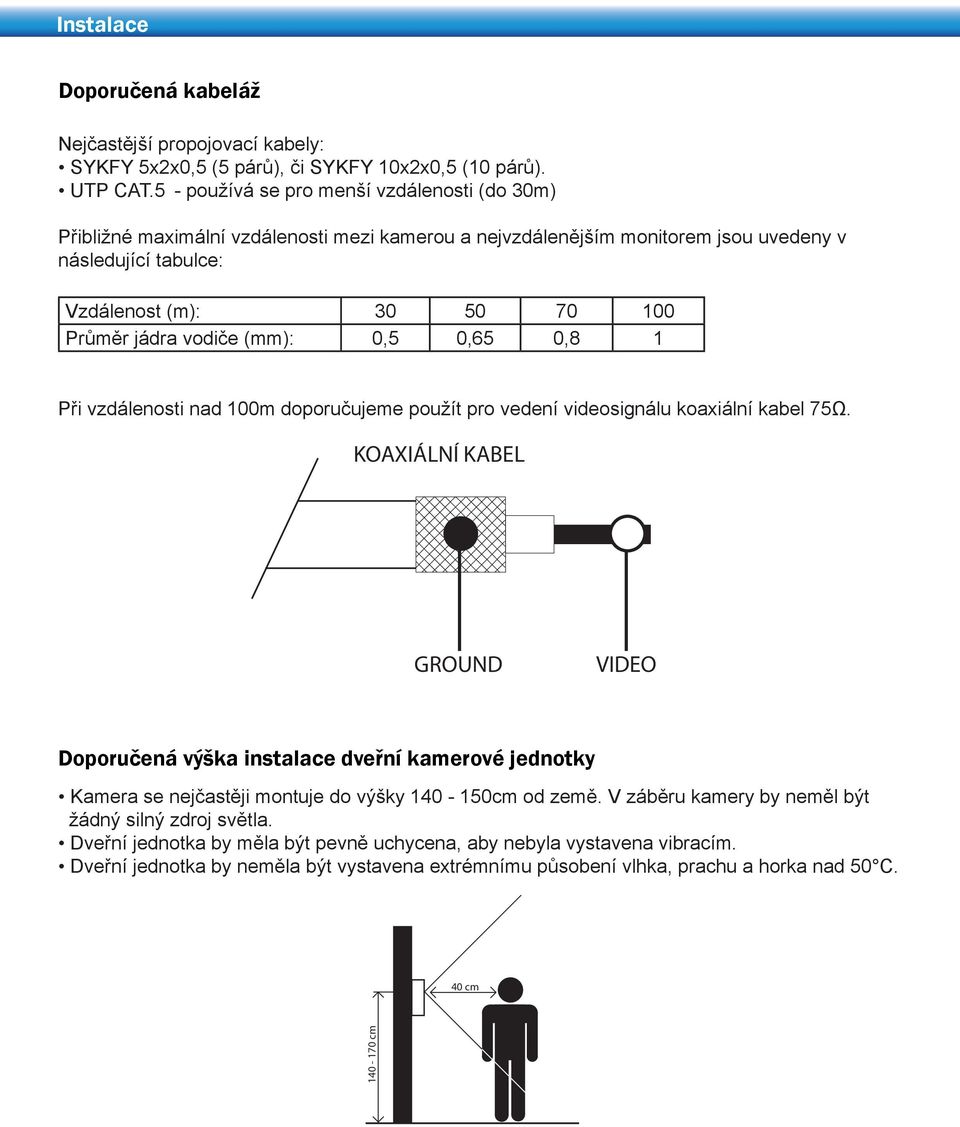

8 Instalace Doporučená kabeláž Nejčastější propojovací kabely: SYKFY 5x2x0,5 (5 párů), či SYKFY 10x2x0,5 (10 párů). UTP CAT.5 - používá se pro menší vzdálenosti (do 30m) Přibližné maximální vzdálenosti mezi kamerou a nejvzdálenějším monitorem jsou uvedeny v následující tabulce: Vzdálenost (m): Průměr jádra vodiče (mm): 0,5 0,65 0,8 1 Při vzdálenosti nad 100m doporučujeme použít pro vedení videosignálu koaxiální kabel 75Ω. KOAXIÁLNÍ KABEL GROUND VIDEO Doporučená výška instalace dveřní kamerové jednotky Kamera se nejčastěji montuje do výšky cm od země. V záběru kamery by neměl být žádný silný zdroj světla. Dveřní jednotka by měla být pevně uchycena, aby nebyla vystavena vibracím. Dveřní jednotka by neměla být vystavena extrémnímu působení vlhka, prachu a horka nad 50 C. 40 cm cm

vodiče (mm): 0,5 0,65 0,8 1 Při vzdálenosti nad 100m doporučujeme použít pro vedení videosignálu koaxiální kabel 75Ω.

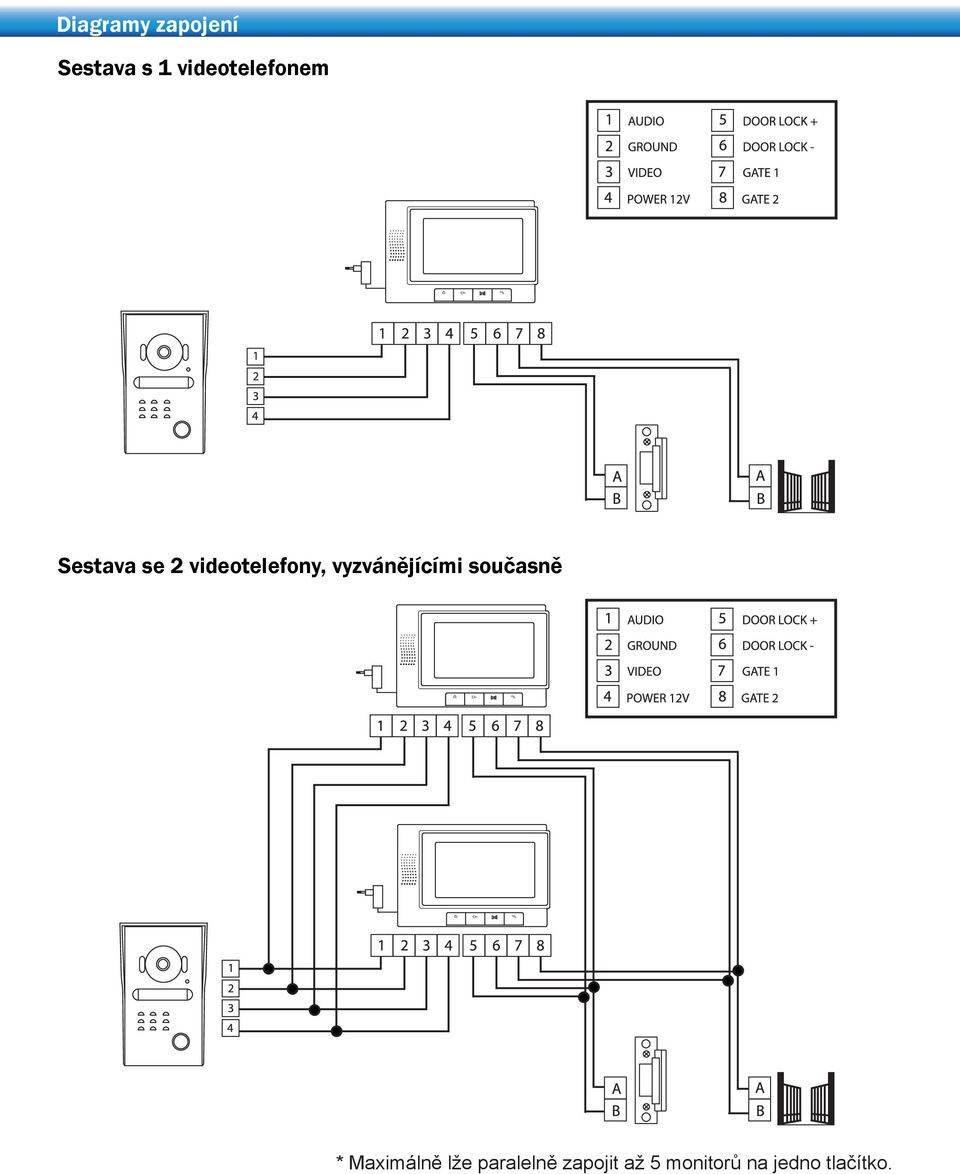

9 Diagramy zapojení Sestava s 1 videotelefonem Sestava se 2 videotelefony, vyzvánějícími současně * Maximálně lže paralelně zapojit až 5 monitorů na jedno tlačítko. energie, měnící obyčejný svět

10 Diagramy zapojení Sestava se 2 videotelefony (2 oddělené adresy) Sestava se 2 videotelefony a centrálním napájecím zdrojem v rozvaděči V AC Centrální zdroj * Odběr jednoho monitoru je cca 500mA. energie, měnící obyčejný svět

zdrojem v rozvaděči 2 4 2 4 2 230V AC Centrální zdroj *

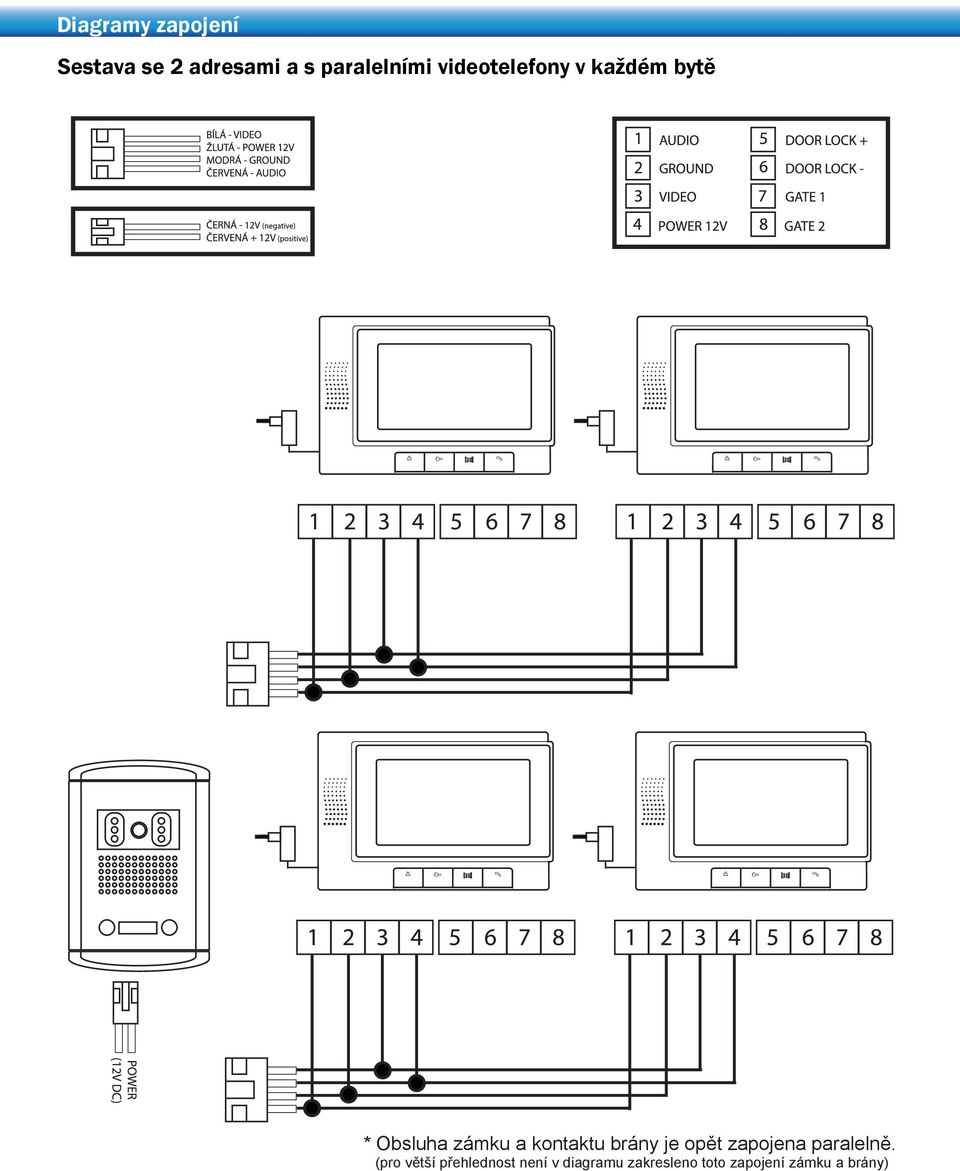

11 Diagramy zapojení Sestava se 2 adresami a s paralelními videotelefony v každém bytě * Obsluha zámku a kontaktu brány je opět zapojena paralelně. (pro větší přehlednost není v diagramu zakresleno toto zapojení zámku a brány) energie, měnící obyčejný svět

12 Diagramy zapojení Sestava se 4 videotelefony (4 oddělené adresy) energie, měnící obyčejný svět

13 Diagramy zapojení Sestava s 1 videotelefonem a CCTV kamerou mimo dveřní jednotku CCTV kamera 12V DC Videosložka z dveřní jednotky je odpojena a nahrazena signálem z CCTV kamery. Při aktivaci videohovoru není snímán obraz z dveřní stanice, ale obraz z přídavné kamery. Tuto přídavnou kamera lze umístit např. na zeď, při nedostatečném snímání vestavěnou kamerou (např. je-li namontována na nízkém sloupku). Jako přídavná kamera lze použít kterákoliv CCTV kamera s obrazovou normou PAL. Přídavná CCTV kamera AP-1410 CCTV kamera v provedení DOME objektiv 3,6mm (záběr cca 65 ) IR přísvit do 15m rozlišení 620 TV řádků napájení: 12V DC prokročilé funkce digitální úpravy obrazu krytí IP64 (venkovní prostředí)

na zeď, při nedostatečném snímání vestavěnou kamerou (např. je-li namontována na nízkém sloupku). Jako přídavná kamera lze použít kterákoliv CCTV kamera s obrazovou normou PAL.

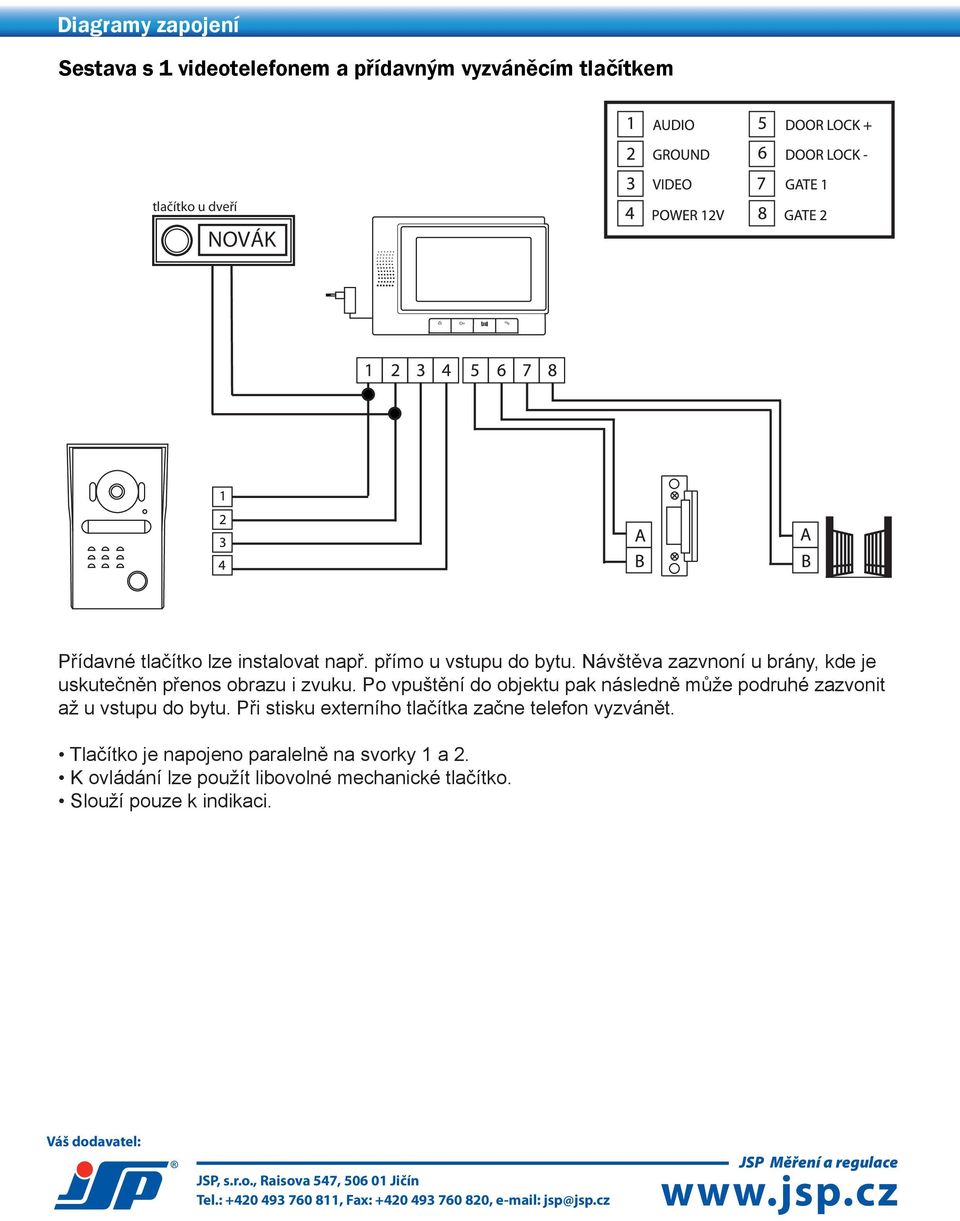

14 Diagramy zapojení Sestava s 1 videotelefonem a přídavným vyzváněcím tlačítkem tlačítko u dveří NOVÁK Přídavné tlačítko lze instalovat např. přímo u vstupu do bytu. Návštěva zazvnoní u brány, kde je uskutečněn přenos obrazu i zvuku. Po vpuštění do objektu pak následně může podruhé zazvonit až u vstupu do bytu. Při stisku externího tlačítka začne telefon vyzvánět. Tlačítko je napojeno paralelně na svorky 1 a 2. K ovládání lze použít libovolné mechanické tlačítko. Slouží pouze k indikaci. Váš dodavatel: JSP, s.r.o., Raisova 547, Jičín Tel.: , Fax: , jsp@jsp.cz JSP Měření a regulace

Po vpuštění do objektu pak následně může podruhé zazvonit až u vstupu do bytu. Při stisku externího tlačítka začne telefon vyzvánět.
