1 ZAHRADNÍ FONTÁNA NÁVOD K POUŽITÍ

Vážený zákazníku, Gratulujeme Vám k zakoupení tohoto produktu. Prosím, důkladně si přečtete manuál a dbejte na následující pokyny, aby se zabránilo škodám na zařízení.

Pro ochranu proti ohni, zásahu elektrickým proudem nebo zraněním, neponořujte zástrčku do vody nebo jiné tekutiny. Nevystavujte zařízení extrémním teplotám.

3 Vážený zákazníku, Gratulujeme Vám k zakoupení tohoto produktu. Prosím, důkladně si přečtete manuál a dbejte na následující pokyny, aby se zabránilo škodám na zařízení. Za škody způsobené nedodržením instrukcí a pokynů neručíme. Důležité bezpečnostní pokyny Před použitím si přečtěte pokyny. Neumísťujte produkt blízko plynu, elektrických vařičů a trubek. Pro ochranu proti ohni, zásahu elektrickým proudem nebo zraněním, neponořujte zástrčku do vody nebo jiné tekutiny. Nevystavujte zařízení extrémním teplotám. Toto zařízení by mělo být používáno v mírném podnebí. Odpojte zařízení z elektrické sítě, pokud jej neplánujte déle používat, v případě bouřky nebo pokud nefunguje správně. Používání doplňků, které nejsou doporučeny pro toto zařízení výrobcem může způsobit požár, zásah elektrickým proudem nebo zranění. Neotvírejte čerpadlo odstraněním krycích částí zařízení. Nepokoušejte se opravovat výrobek. Veškeré opravy a údržba musí být provedeny pouze kvalifikovanou osobou. Pouze kvalifikované osoby mohou provádět technické opravy na tomto zařízení. Tenhle produkt nesmí být otevírán a měněn. Jeho komponenty nesmí být opravovány uživatelem. Výrobce není zodpovědný za rušení TV nebo rádiovým signálem způsobeným neautorizovaným zásahem. Části A Velký sud B Středně velký sud 1

4 C Malý sud D Ruční čerpadlo E Trouba F Matice 6x G Šrouby do dřeva M3.5x20 3x H Elektrické čerpadlo 2

Potom zajistěte spojení maticemi (F) jejich namontováním na tyčky se závity.

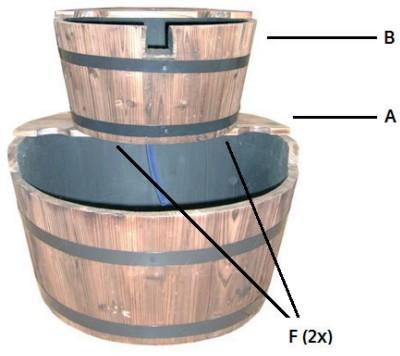

5 Montáž Krok 1: Položte středně velký sud (B) na velký sud (A) jak je zobrazeno na obrázku níže. Potom zajistěte spojení maticemi (F) jejich namontováním na tyčky se závity. Krok 2: Položte malý sud (C) na středně velký sud (B) a zajistěte spojení s dalšími dvěma maticemi jejich namontováním na tyčky se závity. 3

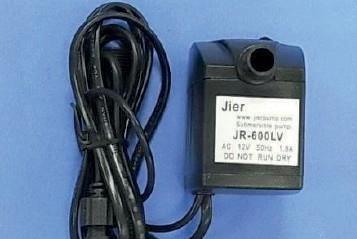

Vložte elektrické čerpadlo (H) do velkého sudu (A). Hlavní kabel musí vést ven ze sudu do blízkého výstupu.

6 Krok 3: Umístěte troubu (E) na spodek čerpadla a na její upevnění na místě použijte závit. Krok 4: Namontujte ruční čerpadlo (D) na vrch pomocí tří šroubů do dřeva (G). Pro orientaci použijte předvrtané díry. Vložte elektrické čerpadlo (H) do velkého sudu (A). Hlavní kabel musí vést ven ze sudu do blízkého výstupu. Propojte troubu s ventilem čerpadla a ponořte čerpadlo kompletně do vody (sud musí být naplněn alespoň do poloviny). Nakonec zapojte zástrčku do zásuvky. Po malé chvíli by čerpadlo mělo spustit. 4

7 Konstrukce pumpy Větší modely Kryt pohonné jednotky Pohonná jednotka Zadní kryt Menší modely Speciální instrukce k čerpadlu Poznámka: Ujistěte se, že elektrický kabel pod elektrickou zásuvkou tvoří "odkapávací smyčku". To zabrání vodě, která bude stékat po kabelu vstup do elektrické zásuvky. Zařízení zapojujte jenom do uzemněných zásuvek pro vyhnutí se poranění elektrickým proudem. Neupravujte zástrčku. Před použitím zkontrolujte napětí na štítku produktu. Zařízení zapojujte jenom do zásuvek které mají napětí korespondující napětí které vyžaduje zařízení. Nečerpejte hořlavé tekutiny. Nepoužívejte vodu, která má nad 35 C (95 F). Čerpadlo musí být zapojeno do sítě, které reziduální proud (RCD) nepřesahuje 30mA. 5

8 Poznámky k výkonu Ucpané nebo špinavé přívodní sítko může značně snížit výkon. Pokud je čerpadlo používané na špinavém povrchu, mírně ho nadzvedněte, aby se snížilo množství nečistot, které je v kontaktu s nasáváním vody. Chcete-li zmírnit proud vody, upravte páku řídící proud na boku čerpadla nebo omezte výtok. Nenechávejte čerpadlo v provozu, pokud není ponořené ve vodě. Mohlo by to vyústit do poškození čerpadla. Před zapojením do elektrické sítě ponořte čerpadlo vždy do vody. Je běžné, že při prvním spuštění je v čerpadle vzduch. Odpojujte a zapojujte zařízení do elektrické sítě, dokud čerpadlo nezačne pracovat správně. Technická data Kód produktu Výkon čerpadla 12 W Maximální hloubka ponoru 1,5 m Nejvyšší hloubka ponoru 1,5 m Průtok 800 l/h Rozměry Ø56cm x 103cm / 12.5 kg Pokyny k likvidaci Podle Evropského nařízení odpadu 2012/19/EU tento symbol na výrobku nebo jeho obalu znamená, že výrobek nepatří do domácího odpadu. Na základě směrnice by se měl přístroj odevzdat na příslušném sběrném místě pro recyklaci elektrických a elektronických zařízení. Zajištěním správné likvidace výrobku pomůžete zabránit možným negativním dopadem na životní prostředí a lidské zdraví, což by jinak mohl být důsledek nesprávné likvidace výrobku. Pro detailnější informace o recyklaci tohoto výrobku se obraťte na svůj Místní úřad nebo na odpadovou a likvidační službu Vaší domácnosti. Prohlášení o shodě Výrobce: Chal-Tec GmbH, Wallstraße 16, Berlín, Německo. Tento produkt je v souladu s následujícími evropskými směrnicemi: 2014/30/EU (EMC) 2014/35/EU (LVD) 2011/65/EU (RoHS) 6

9 7
