1 Power Meter

2 Vážený zákazníku, gratulujeme Vám k zakoupení produktu. Prosím, důkladně si pozorně manuál a dbejte na následující pokyny, aby se zabránilo škodám na zařízení. Za škody způsobené nedodržením instrukcí a pokynů neručíme. Důležité bezpečnostní pokyny Před použitím zařízení si přečtěte všechny pokyny. Na ochranu před požárem, úrazem elektrickým proudem nebo zraněním neponořujte kabel, elektrické zástrčky ani zařízení do vody ani jiných kapalin. Nevystavujte přístroj extrémním teplotám. Zařízení se používá v mírném podnebí. Používání přídavných zařízení, které nedoporučuje výrobce spotřebiče, může způsobit požár, úraz elektrickým proudem nebo zranění osob. Neotevírejte jednotku tak, že odstraníte části krytu. Nepokoušejte se opravit zařízení. Veškeré opravy nebo servis by měly být provedeny pouze kvalifikovaným personálem. Pouze kvalifikovaná osoba může provádět opravy tohoto zařízení. Produkt nesmí být otevřený a nesmí být provedeny žádné změny na zařízení. Komponenty nesmí být opraveny uživatelem. Výrobce nezodpovídá za rušení rozhlasu nebo televize způsobené neoprávněnými změnami. Zařízení není hračka. Nedovolte dětem hrát se zařízením. Nikdy nedovolte, aby děti vkládali cizí předměty do spotřebiče. Nikdy nečistěte povrch přístroje rozpouštědly, ředidly, čisticími prostředky nebo jinými chemickými výrobky. Místo toho použijte měkký, suchý hadřík nebo měkký kartáč. Důrazně doporučujeme vypnout zařízení pak jak ho budete používat nepřetržitě po dobu 6 hodin. Pro ochranu zraku, nedívejte přímo do zařízení při přehrávání. Uložte si tyto pokyny. Malé předměty (Např. Šrouby, montážní materiál, paměťové karty atd.) A balení udržujte mimo dosah dětí. Nedovolte dětem hrát si s fólií. Nebezpečí udušení! Přeprava zařízení Uchovejte si originální obal. Abyste dostali dostatečnou ochranu přístroje během přepravy nebo přenášení, zabalte zařízení zpět do původního obalu. Čištění povrchu Nepoužívejte žádné těkavé kapaliny, čistící prostředky a podobně. Používejte čistou suchou handričku 2

3 Technické údaje Položka Technické parametry Normální provozní napětí ~230V ac / 50Hz Zatěžovací proud MAX 16A Rozsah pracovního napětí 175Vac ~ 276Vac Rozsah časového displeje 0 second ~ 9999 days Rozsah zobrazení výkonu 0.001W ~ 9999W Rozsah zobrazení napětí ~ 9999V Aktuální rozsah zobrazení ~ 9999A Rozsah zobrazení frekvence ~ 9999Hz Rozsah rychlosti elektřiny ~ 99.99COST/KWH Celkové spotřební náklad $0.000 ~ 9999K Celková spotřeba energie ~ 9999KWH Pracovní podmínky Pracovní napětí 175Vac ~ 276Vac Frekvence napětí 45-65HZ Pracovní proud 16A Pracovní teplota 0-50 C Rozměry/ hmotnost 7,5 x 15 x 7,5 cm (ŠxVxH) / cca 200 g Zahrnuté 1 x měřící zařízení 2 x LR44 baterie Manuál 3

4 První použití Nejdříve odstraňte tahový plast z krytu prostoru pro baterie. Potom připojte napájení (síťová zásuvka). Vložte baterie (2x1.5V / LR44 / AG13). Reset: Pokud obrazovka zůstane tmavá nebo tlačítka nemají žádný efekt, stiskněte tlačítko RESET. Funkce 1. Režim zobrazení Zapněte napájení, obrazovka LCD zobrazí celý svůj obsah přibližně 3 sekundy. 1.1 Zapněte napájení nebo resetujte LCD displej. 1.2 Displej a nastavení: Stisknutím tlačítka ENERGY / + přepínáte různé režimy zobrazení. 2. Nastavení hodin a nákladů 2.1. Zapněte napájení nebo stiskněte tlačítko "RESET", LCD zobrazí aktuální W v první pozici a čas hodin bude v druhé kategorii. 2.2 Stisknutím tlačítka "ENERGY / +" nebo "COST / -" změníte jiný režim zobrazení Kumulativní čas Když zátěž (vstupní výkon připojeného zařízení) přesáhne 2 W, celkový čas začne automaticky zaznamenávat. Celkový pracovní čas můžete zobrazit stisknutím tlačítka "COST / -". 4

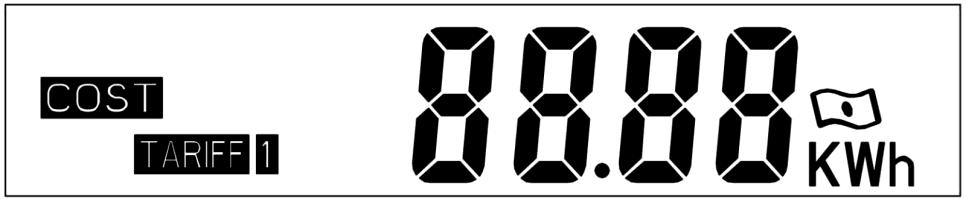

5 2.4 Rozsah akumulace elektrického výkonu 0.000KWH kWh. 2.5 akumulativní rozsah elektrického náboje 0.00COST COST 2.6 Náklady na sazbu 1 0,00 COST / KWH COST / KWH 2.7 Čas tarify 1 5

6 2.8 Náklady na tarifu 2 0,00 COST / KWH COST / KWH 2.9 Čas tarify Hmotnost kg CO2 0, KG GO2 / KWH 2.11 Celkový objem CO2 v rozmezí od 20,00 do 9999 kilogramů 6

7 3. Zobrazení a nastavení 3.1 Nastavení hodin: Stisknutím tlačítka COST / - se vraťte na obrazovku času, pak pokračujte stisknutím tlačítka SET / OK na 3 sekundy, dokud začne blikat symbol hodin. Stisknutím tlačítka HISTORY zvolte pozici a stiskem tlačítka ENERGY / + nebo COST / - nastavte číslo. Stiskněte tlačítko OK potvrďte. Po žádném vstupu na 10 sekund zařízení ukončí aktuální nastavení a pokračuje bez uložení. 3.2 Výměna 12 / 24H režimu na obrazovce hodin: Podržte HISTORY a ENERGY / + na 3 sekundy. 3.3 Nastavení TARIFF: Stisknutím tlačítka COST / - se vrátíte na obrazovku tarifů. Stiskněte a podržte tlačítko SET / OK na 3 sekundy Nyní bliká TARIFF 1. Stisknutím tlačítka ENERGY / + nebo COST / - zvolte TARIFF 1 nebo DUAL TARIFF. Potom potvrďte stisknutím tlačítka HISTORY Pokud je aktuální volba DUAL TARIFF, vraťte se na TARIFF1 stiskněte HISTORY na správnou pozici a stiskněte ENERGY / + nebo COST / - na nastavení (rozsah: 0.00COST / KWH COST / KWH). Stiskněte SET / OK pro potvrzení Čas tarify 1: na obrazovce TIME START stiskněte HISTORIE a zvolte správnou pozici. Stisknutím tlačítka ENERGY / + nebo COST / - nastavíte čas (rozsah prvních dvou čísel: 0-23, rozsah posledních dvou čísel: 0-59). Stiskněte OK na potvrzení. 7

8 3.3.4 Nastavení tarify 2: Stiskněte HISTORIE na výběr blikajícího čísla (druhý řádek displeje), stiskněte tlačítko ENERGY / + nebo COST / - pro nastavení rychlosti (rozsah: 0, COST / KWH). Stisknutím tlačítka OK uložte a pokračujte Nastavení času tarify 2: na obrazovce TIME START stiskněte HISTORIE na výběr správné polohy, stisknutím tlačítka ENERGY / + nebo COST / - nastavte čas (rozsah prvních dvou čísel: 0-23, rozsah posledních dvou čísel: 0-59). Stisknutím tlačítka OK uložte a pokračujte Nastavení tarify 1: Pokud jste vybrali jednoduchou tarifu TARIFF 1, stačí nastavit sazbu TARIFF 1, potom stisknutím tlačítka SET / OK uložit všechny parametry a poté se zobrazí počáteční zobrazení režimu LCD Nastavení duální tarify Pokud jste již vybrali DUAL TARIFF, nastavte obě sazby výše popsaným způsobem. Poznámky: Pokud je nastaven dvojitá tarif, tarif 1 začne od nastaveného času a po uplynutí nastaveného času se vypne a začne běžet tarif 2. Aktuální tarif 2 se ukončí, kdy začíná tarif 1. 8

9 4. Nastavení přetížení Stisknutím tlačítka ENERGY / + vyberte obrazovku OVERLOAD. Stisknutím tlačítka SET / OK na 3 sekundy vstoupíte do nastavení OVERLOAD watt (nyní bliká). Stisknutím tlačítka ENERGY / + nebo COST / - přepnete W nebo A. Poznámky: Pokud stisknete tlačítko, ale nevidíte žádnou odpověď, ukončí se automatické přečerpání. Pokud proudová zátěž přesáhne dříve nastavený parametr přetížení, na displeji bude stále blikat "OVERLOAD", což naznačuje nebezpečí. Počáteční parametr je nastaven na hodnotu 3680W. 5. Nastavení CO2 Stisknutím tlačítka COST / - přejděte na obrazovku a přidržením tlačítka SET / Okna 3 sekundy nastavte: Stisknutím tlačítka HISTORY vyberte pozici a stisknutím tlačítka ENERGY / + nebo COST / - nastavte. Stiskněte tlačítko SET / OK pro uložení. 6. Graf historie posledních 7 dní / týdnů / měsíců denní spotřeby 7 dní 7 týdnů Stiskněte HISTORIE na přepínání obrazovek. 7 měsíců 9

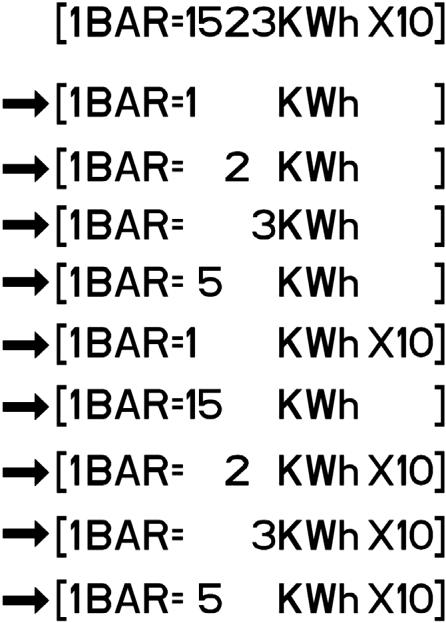

10 6.1 Počáteční nastavení je 1 bar = 1kWh. Pokud je skutečná spotřeba energie příliš velká na zobrazení po 1 KWH, automaticky se změní na 2/3 KWH. 6.2 Reálná spotřeba energie ve dnech / týdnech / měsících Denní spotřeba energie za posledních 7 dní: stiskněte HISTORY na 3 sekundy, když je obrazovka v režimu DAILY. Stisknutím tlačítka ENERGY / + nebo COST / - vyberte požadovaný den. V druhém řádku se bude zobrazovat spotřeba energie v daný den týdenní spotřeba energie za posledních 7 týdnů: Stiskněte tlačítko HISTORY na 3 sekundy, když je obrazovka v režimu WEEKLY. Stisknutím tlačítka ENERGY / + nebo COST / - vyberte požadovaný týden. Spotřeba energie v týdnu se zobrazí v druhém řádku Měsíční spotřeba za posledních 7 měsíců: Stiskněte HISTORY na 3 sekundy, když je obrazovka v režimu MONTHLY. Stisknutím tlačítka ENERGY / + nebo COST / - vyberte požadovaný měsíc k zobrazení. Měsíční spotřeba energie se zobrazí v druhém řádku. 1

11 Pokyny k likvidaci Podle Evropského nařízení odpadu 2002/96 / EU tento symbol na výrobku nebo jeho obalu znamená, že výrobek nepatří do domácího odpadu. Na základě směrnice by měl přístroj odevzdat na příslušném sběrném místě pro recyklaci elektrických a elektronických zařízení. Zajištěním správné likvidace výrobku pomůžete zabránit možným negativním dopadům na životní prostředí a lidské zdraví, což by jinak mohl být důsledek nesprávné likvidace výrobku. Pro detailnější informace o recyklaci tohoto výrobku se obraťte na svůj Místní úřad nebo na odpadovou a likvidační službu vaší domácnosti. Prohlášení o shodě Výrobce: CHAL-TEC GmbH, Wallstraße 16, Berlin, Deutschland Tento produkt je v souladu s následujícími evropskými směrnicemi: 2004/108/EG 2011/65/EU (EMV) (RoHS) 1
