1 Mikrofonní set 2

2 Vážený zákazníku, Blahopřejeme k nákupu tohoto zařízení. Pozorně si přečtěte příručku a dodržujte následující rady, abyste předešli poškození přístroje. Jakékoliv selhání způsobené ignorováním uvedených instrukcí a upozornění uvedených v návodu k použití se nevztahuje na naši záruku a jakoukoliv odpovědnost. Důležité bezpečnostně instrukce - Přečtěte si celý návod k obsluze pro použitím přístroje. - Nevkládejte přístroj na horký plynový nebo elektrický hořák, ani do horké trouby. - Pro ochranu proti úrazu elektrickým proudem, požáru a osobním zraněním nikdy neponořujte napájecí kabel, zástrčku nebo samotné zařízení do vody nebo jiné kapaliny. - Nevystavujte zařízení extrémním teplotám. Jednotka by měla být použita v mírném podnebí. - V případě, kdy nebudete zařízení používat delší dobu, během bouřky, nebo když nefunguje správně, vytáhněte napájecí kabel z elektrického připojení. - Použití přídavných zařízení, které nedoporučuje výrobce zařízení může mít za následek úraz elektrickým proudem, požár nebo zranění osob. - Zařízení není hračka. Nenechte dětem hrát si s nim. Dbejte na to, aby děti nevkládali žádné cizí předměty do otvorů zařízení. -Zařízení je určeno pouze pro určitý účel používání. Jednotka byla navržena výhradně pro domácí použití. Záruka a odpovědnost výrobce zaniká v případě profesionálního použití, v případě nesprávného použití nebo v případě jakéhokoliv použití, které není stanoveno v návodu k obsluze. - Uložte návod k obsluze pro budoucí použití. Ovládání zařízení

UNBALANCED- 1 / 4'' nevyvážený výstup zvuku 6 Světlo AF 12 DC konektor Mikrofon 1 Ochranný kryt pro snížení rušivého šumu a dechu

3 Přijímač 1 Power- Zapnout / Vypnout napájení 7 Světlo RF 2 Světlo napájení 8 Anténa 3 LED obrazovka 9 BALANCED- XLR výstup (vyvážený) 4 DOWN Dole (Naladit frekvenci dole) 10 Hlasitost (úroveň výstupu) 5 UP- Nahoru (Naladit frekvenci nahoře) 11 UNBALANCED- 1 / 4'' nevyvážený výstup zvuku 6 Světlo AF 12 DC konektor Mikrofon 1 Ochranný kryt pro snížení rušivého šumu a dechu na ochranu mikrofonu 4 UP- Nahoru 2 LCD obrazovka zobrazuje frekvenci / 5 Zapnout / Vypnout (Ztlumit hlas) úroveň 3 DOWN- Dole 6 Kryt pro baterie

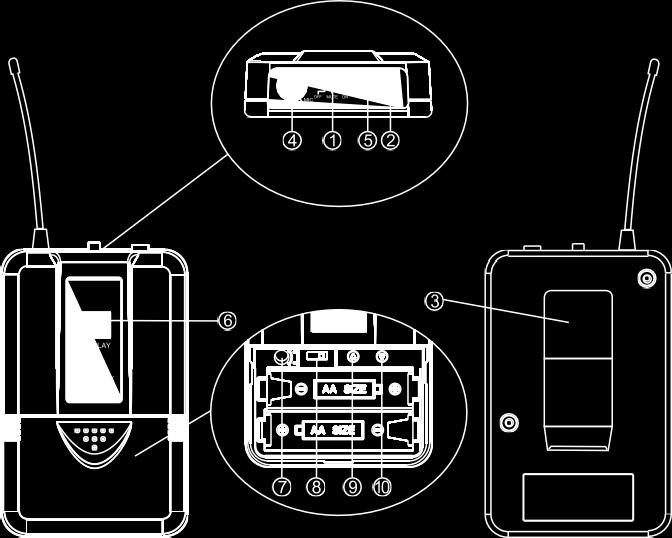

Kapesní vysílač: 1. Zapnout / Vypnout (Ztlumit hlas) 2. Anténa 3.

AUDIO IN (vyhovující pro LAVALLIER a pro sluchátkové mikrofony) 5.

LCD obrazovka zobrazuje frekvenci / úroveň 7.

Přepínač mezi režimem vstupu pro sluchátkové nebo LAVALLIER typy

4 Kapesní vysílač: 1. Zapnout / Vypnout (Ztlumit hlas) 2. Anténa 3. Spona na opasek 4. AUDIO IN (vyhovující pro LAVALLIER a pro sluchátkové mikrofony) 5. LOW BATT- Indikátor pro nízkou baterii 6. LCD obrazovka zobrazuje frekvenci / úroveň 7. GAIN- upravit citlivost vstupu 8. Přepínač mezi režimem vstupu pro sluchátkové nebo LAVALLIER typy mikrofonů 9. UP / DOWM- Nahoru / Dolů (Frekvence / Kanál) Připojení a baterie Připojte síťový adaptér do DC napájecího konektoru na zadní straně přijímače. Zapojte adaptér střídavého proudu do síťové zásuvky se střídavým napětím 120 V / 220 V 50 Hz.

astavte antény pod 45 úhlem jak je to uvedeno na obrázku.

konektorem zvukového vstupu na kapesním vysílači, jak je

Nastavte pracovní stav vysílače v bezdrátovém sluchátkovém

5 astavte antény pod 45 úhlem jak je to uvedeno na obrázku. Připojte zvukový kabel z audio výstupu přijímače do vstupu Vašeho zesilovače. Připojte zástrčku dodaného sluchátkového mikrofonu s konektorem zvukového vstupu na kapesním vysílači, jak je to znázorněno níže. Nastavte pracovní stav vysílače v bezdrátovém sluchátkovém mikrofonu. Ujistěte se, že baterie vložíte podle správné polarity, jak je to ukázáno na obrázku. Zatlačte dolů abyste otevřeli prostor pro baterie.

Zatáhněte dolů pro otevření krytu na baterii Řešení problémů Problém Příčina Řešení Žádný zvuk Červený LED indikátor vysílače

Je ztlumen hlas na vysílači? LED indikátor přijímače bliká. Přidejte hlasitost pro přijímač.

Hladina zvuku se liší od připojení přes kabel / kytary mají různé Hlasitosti hlas je deformovaný. Hlas je deformovaný.

LED indikátory jsou zapnuté. LED indikátor přijímače je Zapnutý. Signalizační LED jsou zapnuté.

6 Zatáhněte dolů pro otevření krytu na baterii Řešení problémů Problém Příčina Řešení Žádný zvuk Červený LED indikátor vysílače nebliká. Zkontrolujte, zda jste zapnuli zařízení. Používejte nové baterie. LED indikátor vysílače bliká. Je ztlumen hlas na vysílači? LED indikátor přijímače bliká. Přidejte hlasitost pro přijímač. Ujistěte se, že připojení ke externímu zařízení funguje správně. Hladina zvuku se liší od připojení přes kabel / kytary mají různé Hlasitosti hlas je deformovaný. Hlas je deformovaný. Okamžitá ztráta kvality zvuku, výbuch hluku nebo jiné LED indikátor přijímače nesvítí, LED indikátor vysílače svítí. LED indikátory jsou zapnuté. LED indikátor přijímače je Zapnutý. Signalizační LED jsou zapnuté. Potvrďte, že vysílač a přijímač jsou na téže frekvencí. Přibližte se blíže k přijímači. Srovnejte rozdíl nastavením citlivosti vstupu a hlasitosti. Zkontrolujte, zda není třeba vyměnit baterie. Identifikujte mrtvé místa a ujistěte se, že neexistují žádné potenciální zdroje rušení, jako jsou jiné radiové vysílače nebo podobné.

7 Technické specifikace Číslo produktu , , Frekvenční rozsah MHz Rozsah max. 50 m Frekvenční odezva zvuku 100 Hz - 18 khz, +/- 3dB Thd < 1% Přijímač Požadavky na napájení (síťový adaptér) -230 V střídavého proudu, 50 Hz Požadavky na napájení (přijímač) 12-15V DC, mA Poměr signálu / šumu > 85 db Rozměry (vxšxh) 215 x 170 x 50 mm Číslo produktu , Mikrofon Požadavky na napájení 2x 1,5V AA-bateria Typ modulace FM RF výstup 10 dbm Max. Odchylka ± 70 khz Rozměry (Ǿ x H) 250 x 50 mm Číslo produktu , Kapesní vysílač Požadavky na napájení 2x 1,5V AA-bateria Typ modulace FM RF výstup 10 dbm Max. Odchylka ± 70 khz Rozměry (vxšxh) 100 x 65 x 30 mm

8 Určené použití - Zařízení slouží pro přenos řeči a zpěvu. Přístroj je výhradně navržen a může být použit pouze pro tento účel. Může se používat pouze způsobem popsaným v této příručce. - Zařízení není určeno k použití osobami (včetně dětí) se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo nedostatkem zkušeností a znalostí, pokud nejsou pod dozorem nebo instruktáží o používání spotřebiče osobou zodpovědnou za jejich bezpečnost. - Mikrofonní systém obsahuje mikrofon s integrovaným vysílačem, který slouží na bezdrátový přenos na přijímací jednotku. Systém pracuje v rozsahu UHF (823 MHz MHz). Rozsah přenosu je 50 m a závisí na místních podmínkách. Zařízení je určeno pouze pro vnitřní použití. Schválení Tento bezdrátový mikrofonní systém byl testován v souladu s evropskými normami A11: 2017, Návrh ETSI EN v2.2.0 ( ), Závěrečný návrh ETSI EN V2.1.1 ( ), ETSI EN V ( ), EN 62479: V důsledku toho tento produkt dodržuje směrnici RED Evropské unie a nepotřebuje individuální ES přezkoušení typu každého členského státu. Číslo schválení je 2014/53 / EU, EN, 60065: Formuláře přidělování frekvencí je možné najít na internetové stránce Federální sítě agentury: V některých zemích musí být provoz tohoto bezdrátového systému schválena národní telekomunikační regulační síťovou agenturou..

Rady pro likvidaci Podle Evropského nařízení odpadu 2012/19 / EU tento symbol na výrobku nebo jeho obalu znamená, že výrobek nepatří do domácího odpadu.

9 Rady pro likvidaci Podle Evropského nařízení odpadu 2012/19 / EU tento symbol na výrobku nebo jeho obalu znamená, že výrobek nepatří do domácího odpadu. Na základě směrnice by měl přístroj odevzdat na příslušném sběrném místě pro recyklaci elektrických a elektronických zařízení. Zajištěním správné likvidace výrobku pomůžete zabránit možným negativním dopadům na životní prostředí a lidské zdraví, což by jinak mohl být důsledek nesprávné likvidace výrobku. Pro detailnější informace o recyklaci tohoto výrobku se obraťte na svůj Místní úřad nebo na odpadovou a likvidační službu vaší domácnosti. Prohlášení o shodě Výrobce: Chal-Tec GmbH, Wallstraße 16, Berlín, Nemecko. Výrobek splňuje následující evropské směrnice: 2014/35/EU (LVD) 2011/65/EC (RoHS) 2014/53/EU (RED)

16 10179 Product designation: VHF wireless microphone Model: 10030438 / 10030440 / 10030441 UHF wireless microphone Model: 10010786 /

10026455 / 10026456 / 10026457 / 10026458 / 10026459 Year of manufacture 2018 2014/53/EU RED Directive LVD : EN 60065:2014+A11:2017 EMC :

10 Product designation: VHF wireless microphone Model: / / UHF wireless microphone Model: / / / / / / / / / / / / / / / / / Year of manufacture /53/EU RED Directive LVD : EN 60065:2014+A11:2017 EMC : Draft ETSI EN V2.2.0 ( ) Final draft ETSI EN V2.1.1 ( ) RF : ETSI EN V2.1.2 ( ) SAR : EN 62479:
