1 Radiální nýtovací technologie Světový lídr na trhu nýtovacích strojů Vysoce kvalitní nýtovací proces Jemný a efektivní způsob tváření Inovativní kontrola procesu... spojování je náše práce

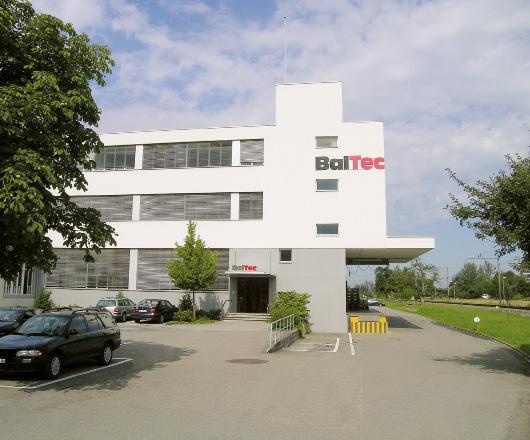

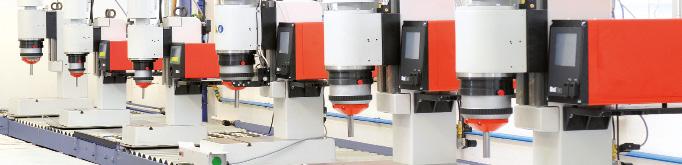

2 Vítejte v BalTecu! Společnost BalTec Maschinenbau AG byla založena v roce1983 a specializuje se na výrobu nýtovacích systémů pro montážní technologie. Společnost s přibližně 50 zaměstnanci má svá obchodní, inženýrská a servisní střediska ve Švýcarsku, Německu, Anglii, Francii a USA. Dále máme přes 40 distributorů po celém světě, kteří poskytují lokální poradenství našim zákazníkům. BalTec udržuje svou pozici technologického lídra díky neustálým inovacím, dnes i v budoucnu. Navštivte nás na BalTec radiální nýtovací proces postupného tváření Tvářecí nástroj opisuje dráhu okvětního lístku růže (Hypocykloida). Plynulých a jemných deformací je dosaženo pomocí nejnižší možné síly. Vynikající vlastnosti nýtu, bez prasklin. Nízké zatížení komponent Dlouhá životnost strojů a nástrojů Ekonomicky optimální po celou dobu životnosti stroje (TCO). 2 3

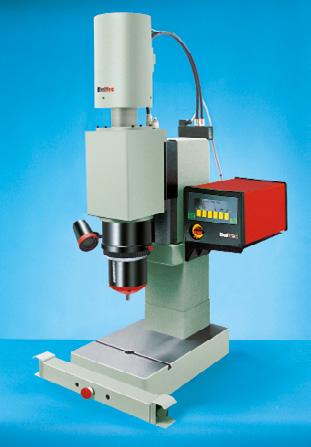

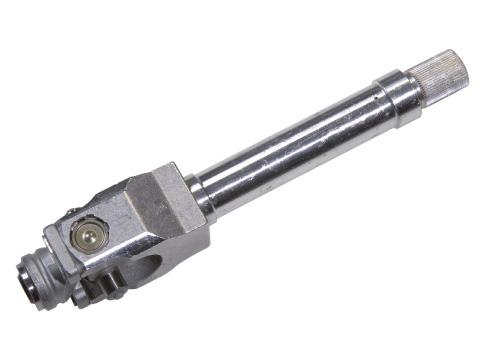

3 BalTec řízení vidlice řízení Kompletní pracovní stanice se skládá z: Nýtovací jednotka poháněná elektromotorem Stabilní rám a podstavec Výškové nastavení a upnutí Řídící jednotka Rozměry a hnotnosti Model A B C D E G H I K L kg RN ø RN 181/RN 181 red ø RN ø RN ø RN ø RN ø RN 481 dostupné pouze jako RNE (str 6) a RNS (str. 12) změna údajů vyhrazena Kompletní přípravná jednotka pro stlačený vzduch u pneumatických modelů, nebo hydraulická jednotka u hydraulických modelů. Pracovní lampa Dvouruční spouštění Technická data jednotlivých modelů radiální nýtovací stroj RN 281 s RC-20 Model red Maximální průměr nýtu , Tlak vzduchu v barech Hydraulický tlak v barech Nýtovací síla 2 v kn 2,3 6 1, Pracovní zdvih v mm Ocel 370 N/mm 2 (St. 37), 2 max. nýtovací síla v kn změna údajů vyhrazena 4 5

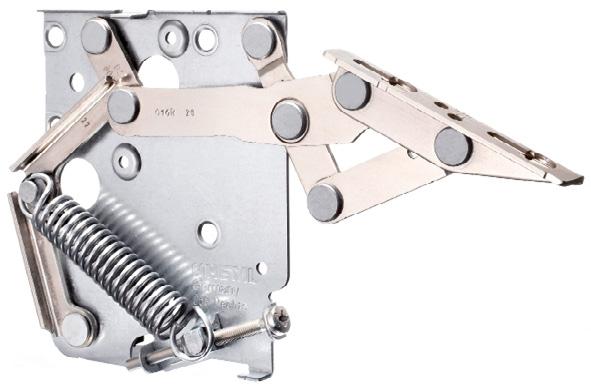

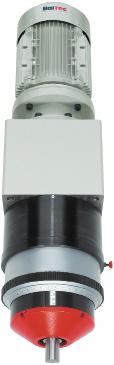

4 BalTec se hýbe pohyblivé závěsy Velikost stroje vhodná pro každou aplikaci Rozměry a hmotnosti Model A B C D E F G kg RNE ø RNE 181/RNE 181 red ø Optimální rozsah velikostí umožňuje plně využít jejich vysoký výkon. Všechny nýtovací jendotky mohou být instalovány ve speciálních strojích, otočných pracovních stolech nebo polohovacích zařízeních - možná jakákoliv orientace Nýtovací síla je tvořena hydraulicky nebo pneumaticky, v závislosti na modelu. RNE ø RNE ø RNE ø RNE ø RNE ø změna údajů vyhrazena nýtovací jednotky RNE 081 RNE 181/RNE 181 red. Technická data jednotlivých modelů Model RNE 231 red. Max. půměr nýtu v mm , Tlak vzduchu v barech RNE 281 RNE 331 Tlak hydrauliky v barech Nýtovací síla 2 v kn 2,3 6 1, RNE 381 Pracovní zdvih v mm Ocel 370 N/mm 2 (St. 37), 2 max. nýtovací síla v kn změna údajů vyhrazena RNE

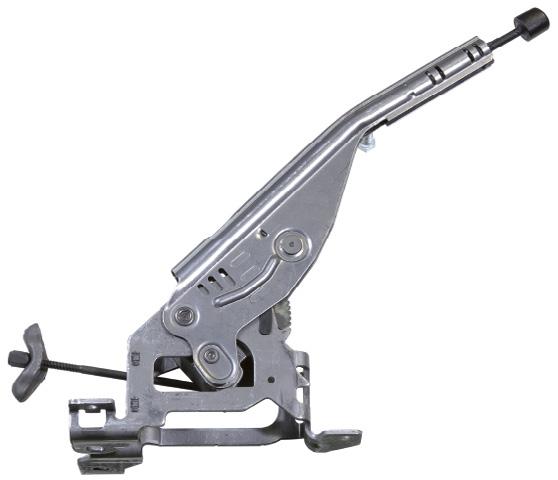

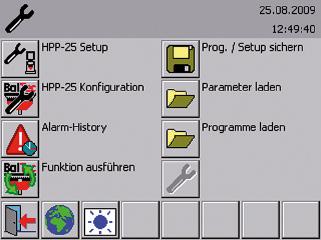

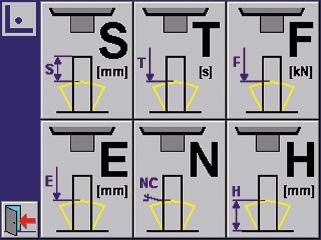

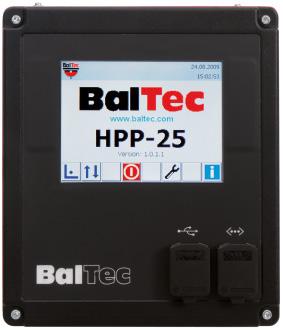

5 BalTec dává bezpečnost ruční brzda Řízení procesu Rozhodující výhoda Výkonné řízení HPP-25 Špičkové monitorování nýtovacího procesu Řízení procesu umožňuje efektivně udržovat zvolenou úroveň kvality. Procesní analýza sleduje kvalitu nýtovacího procesu. Všechny naměřené hodnoty jsou automaticky vyhodnoceny, uládány, a jsou dostupné v různých formátech. Menší zmetkovitost a nižší náklady na opravy 100% kvalita produkce Zvýšíte důvěru zákazníků ve Vaše produkty! Snadné ovládání pomocí dotykového displeje Až 6 různých řídících parametrů Detekce nýtu již po 2 mm dráhy tvářecího nástroje Rozhraní pro ethernet a USB Automatické ukládání hodnot nýtování Nejnovější generace procesorů: rychlejší zobrazování dat, a jejich analýza Zobrazování vstupů a výstupů: snadnější spouštění a diagnostika chyb Zobrazení nýtovací křivky na displeji: snadná analýza nýtovacího procesu PC-Software (volitelně) se zálohovacími, diagnostickými a ukládacími funkcemi Nýtovací křivky HPP-25 Výběr nýtovacích módů HPP-25 Nastavení HPP

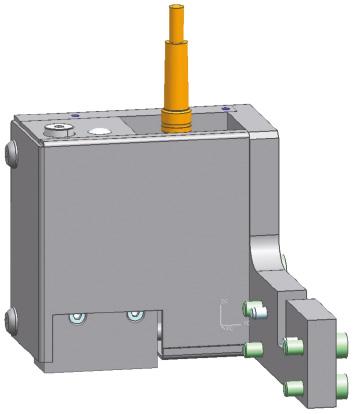

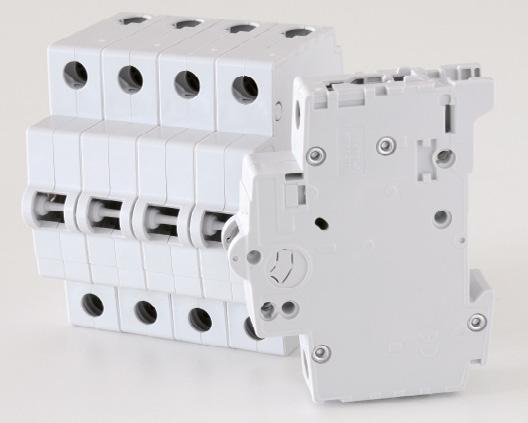

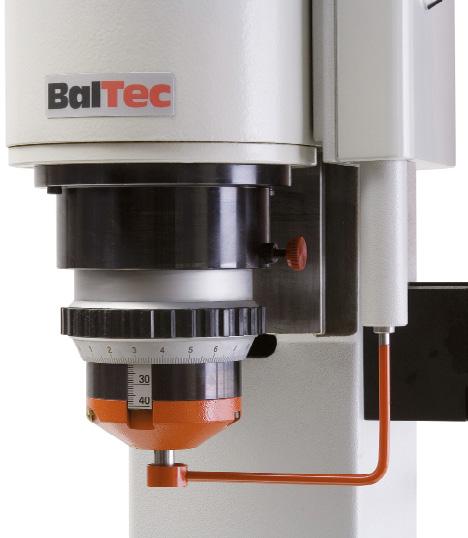

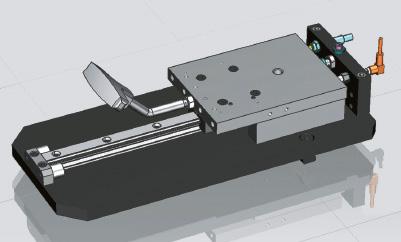

6 BalTec v energetice elektrická zásuvka Příslušenství a doplňky Rolovací hlava Ideální pro velké průměry a tenké stěny. S rolovací hlavou můžete dosáhnout potřebného tvaru tenkostěnných trubek bez jejich vyboulení či zborcení. MRX vícenásobná nýtovací hlavice V určité oblasti můžete provádět několik nýtovacích operací současně. Tyto nýtovací pozice se mohou nacházet v různých výškách. MRX1 (pro RN 081, 181, 231) Vzdálenost mezi nástroji v mm: min. 8, max. 70 MRX2 (pro RN 281, 331, 381) Vzdálenost mezi nástroji v mm: min. 15.5, max. 85 MRX3 (pro RN 281, 331, 381) Vzdálenost mezi nástroji v mm: min. 15.5, max. 120 Řízení nýtovacího stroje RC-20 Přidržovač dílů K pevnému zajištění dílu v zakládacím přípravku Ke spojení nebo přitlačení před zanýtováním Přítlačné síly přidržovacího zařízení je možné nastavit dle specifikací zákazníka v rozmezí 0,1-20 kn Přidržovače dílů jsou vyráběny tak, aby odpovídaly nýtovaným dílům. Posuvný stolek Základní řízení pro všechny stroje Konfigurace stroje a programu ve smyslu nastavení Menu ovládané tlačítky Počítadlo zdvihů, provozních hodin a celkových hodin Pro vkládání dílů mimo nýtovací stanici Se senzorem pro kontrolu správného zasunutí stolku pod nýtovací stanici (volitelně) Dostupný je jak manuální, tak pneumaticky poháněný posuvný stolek FSG Ochrana prstů Vysoce bezpečné, rychlé a flexibilní Obě ruce jsou volné, nýtovací cyklus je spouštěn nožním spínačem Není třeba fixace ani posuvný stůl NHE odměřování přesahu nýtu Dostupné jsou dvě velikosti, snímací senzor pracuje zároveň jako přítlačné zařízení dílu, přítlačné síly mezi 20 a 300 N Verze: NHE-E; ke kontrole konstatní výšky závěrné hlavy, možné i s externím řízením NHE-U; měření přesahu nýtu, autokompenzace, použití pouze s řízením HPP-25 NHE-H; ke kontrole konstantní výšky závěrné hlavy, měření přesahu nýtu, autokompenzace, použití pouze s řízením HPP

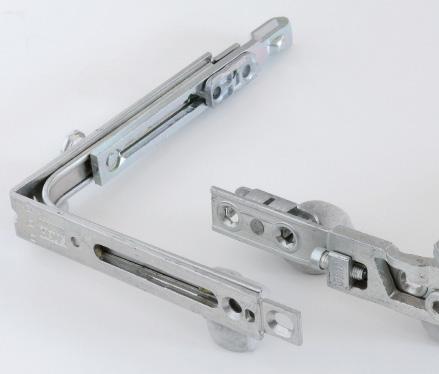

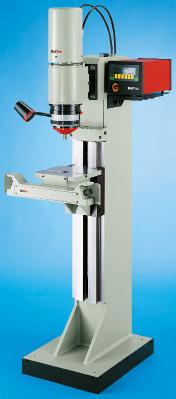

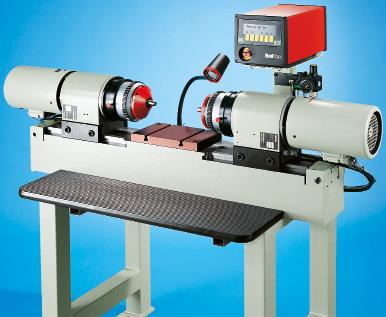

7 BalTec otevírá kování oken CNC souřadnicový nýtovací stroj Další modely Modul 4 RNC 231 nýtovací stroj, jako kompletní a autonomní pracovní stanice Modul 1 BalTec radiální nýtovací elektro-pneumatická jednotka, s C-rámem Modul 2 Souřadnicová nýtovací jednotka, s posunem po osách X,Z Module 3 Souřadnicová nýtovací stanice, masivní konstrukce rámu stroje (svařenec), otočný stůl a posun po osách X,Y Tento automatický, individuálně konfigurovatelný nýtovací stroj zdvojnásobuje nebo ztrojnásobuje efektivitu výroby malých nebo středních sérií. Podle silových požadavků můžete použít standardně 4 různé nýtovací jednotky. RNR s pneumatickým otočným stolem Tvářecí nástroje Hlavní profily nástrojů RNS stojanový model RNL s prodlouženým zdvihem RND zdvojený nýtovací stroj RNE s bočním umístěním motoru Pro podrobnější informace si prosím vyžádejte naše samostané letáky plochý kónický čočkovitý temovací nýtovací zápustný cylindrický vydutý lemovací zavlačovací Technické údaje CNC souřadnicových nýtovacích strojů Nýtovací rozsah Pojezdová osa X [mm] 300 ** Pojezdová osa Y [mm] 200 ** Rychlost posunu X/Y [mm/s] Otočný stůl Průměr stolu [mm] 870 *** Počet pracovních pozic (volitelné) 2/4 Čas pootočení o 90 [s] 1,5 * Max. hmotnost zakládání [kg] 4x9 Souřadnicová nýtovací stanice RNC 181 RNC 231 RNC 281 RNC 331 Průměr nýtu [mm] 6 8, Max. nýtovací síla při 6 barech [kn] Zdvih nástroje [mm] Řídící jednotka Řídící jednotka (pro modul 4): variabilní zobrazení menu v okně PC panelu, integrované monitorování procesu HPP-25 Operace Klíč pro vstup do nastavení, start cyklu pomocí 2-ručního spouštění, nožního spínače či PLC signálu. Instalační údaje Celková hmotnost [kg] Jmenovitý výkon [kw] 3,4 3,5 3,7 4,2 Napětí v síti [V] 400 ± 10% Frekvence [Hz] 50/60 ± 1% Stlačený vzduch [bar] 6 *Snížením hmotnosti zakládacích přípravků se zkrátí i čas pootočení stolu / **Další pojezdy na vyžádání / ***Další průměry stolů na vyžádání technické změny vyhrazeny technické změny vyhrazeny Modely Poloměr Délka nástroje Ls Volná výška H Průměr dříku. Ds Úhel vyosení α RN/RNE Rp 081, 181, , Délka nástroje (Ls) a poloměr držáku nástroje (Rp) vyplývá z požadované volné výšky (H). Všechny stroje jsou standardně vybaveny držákem nástroje a tlakovou miskou.

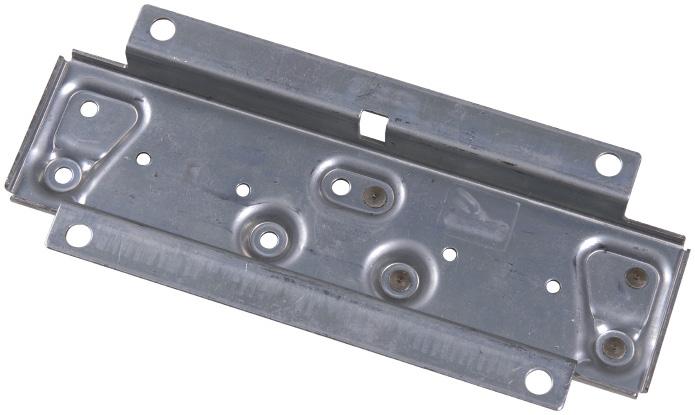

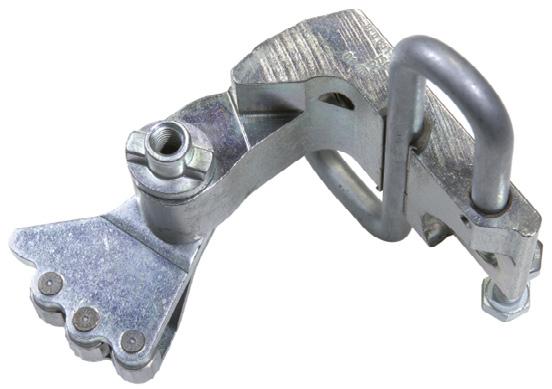

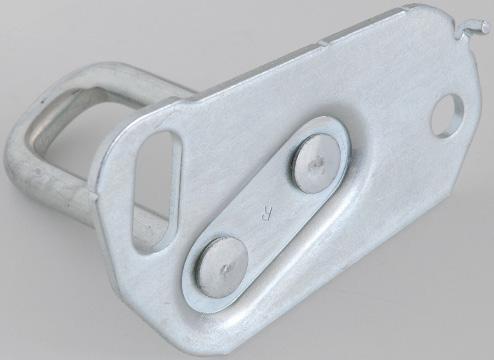

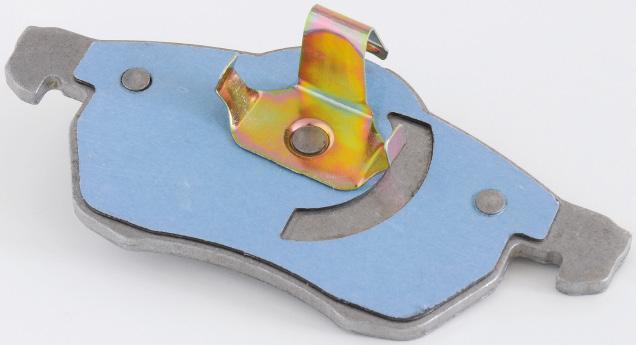

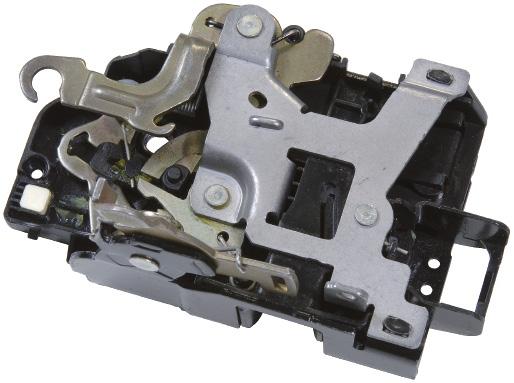

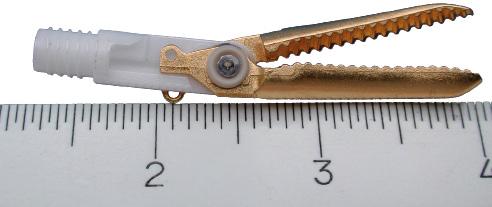

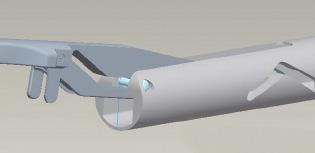

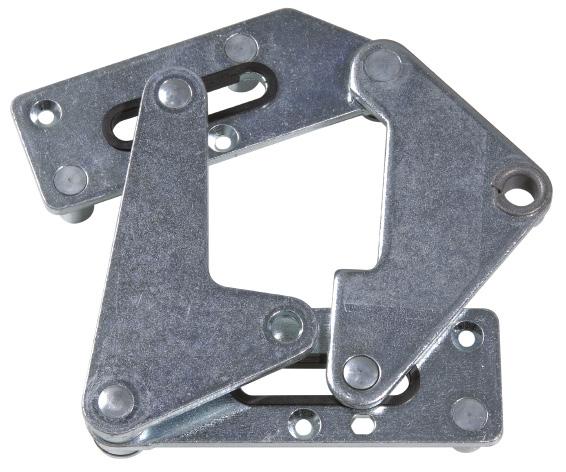

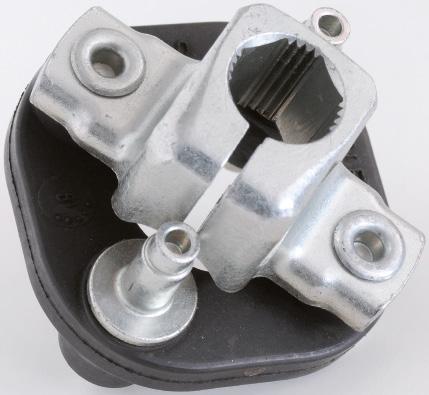

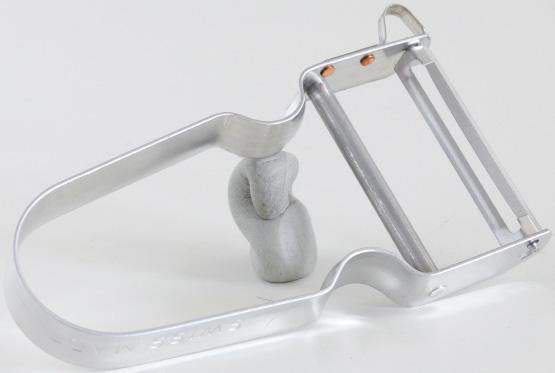

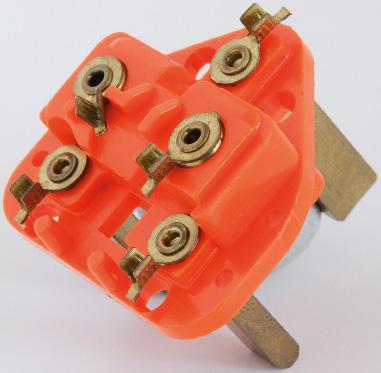

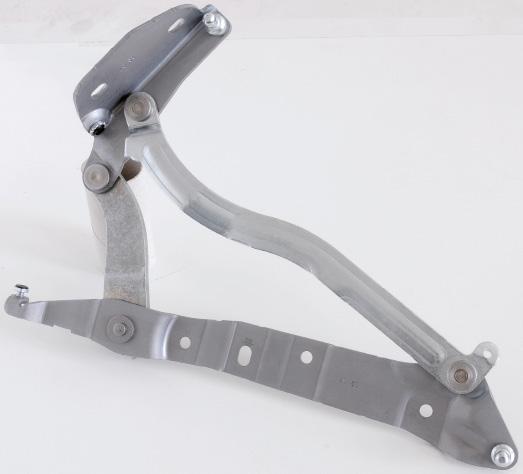

8 BalTec pevně drží držák dveří Aplikace Zdravotnické potřeby BalTec nabízí řešení pro různá odvětví průmyslu. Zde najdete malou ukázku vysoce kvalitních spojů. Automobilový průmysl 1,27 mm nýt chirurgické nástroje mikrochirurgické svorky Nábytkářský průmysl zamykací systémy závěs pro zavazadlový prostor kování skládacího lůžka brzdové destičky zámek dveří Elektrické a domácí spotřebiče spojka zámek bezpečnostního pásu elektrické zástrčky 14 kuchyňské kování škrabka 15

9 Pobočky BylTec: Zastoupení v: Německo BalTec Maschinenbau AG PSČ oblasti 6, 7, 8, 94, bez 83 Tel. +49 (0) PSČ oblasti 0, 1, 2, 39, 9, bez 9 Tel. +49 (0) Anglie/Irsko BalTec (UK) Ltd. Reading, Berkshire RG6, 4UT/England Tel. +44 (0) USA/Kanada/Mexiko BalTec Corporation Canonsburg, PA USA Tel. +1 (0) Austrálie Belgie Bělorusko Brazílie Bulharsko Česká republika Čína Dánsko Egypt Estonsko Filipíny Finsko Chorvatsko Indie Indonésie Írán Irsko Itálie Japonsko Jihoafrická republika Kanada Kolumbie Korea Litva Lotyšsko Lucembursko Maďarsko Malajsie Mexiko Německo Nizozemsko Norsko Polsko Portugalsko Rakousko Rumunsko Rusko Singapur Slovensko Slovinsko Španělsko Švédsko Thajsko Turecko Ukrajina Francie BalTec France FR Bondoufle Tel. +33 (0) Váš kontakt: BalTec Maschinenbau AG Obermattstrasse 65 CH-8330 Pfäffikon Switzerland Tel. +41 (0) Fax +41 (0) baltec@baltec.com Internet: OK Strojservis, s.r.o. Na Kasárnách 152 Humpolec Czech Republic Tel Fax info@ok-strojservis.cz Internet: Předmět změny Vydáno: prosinec 2013 E 1000
