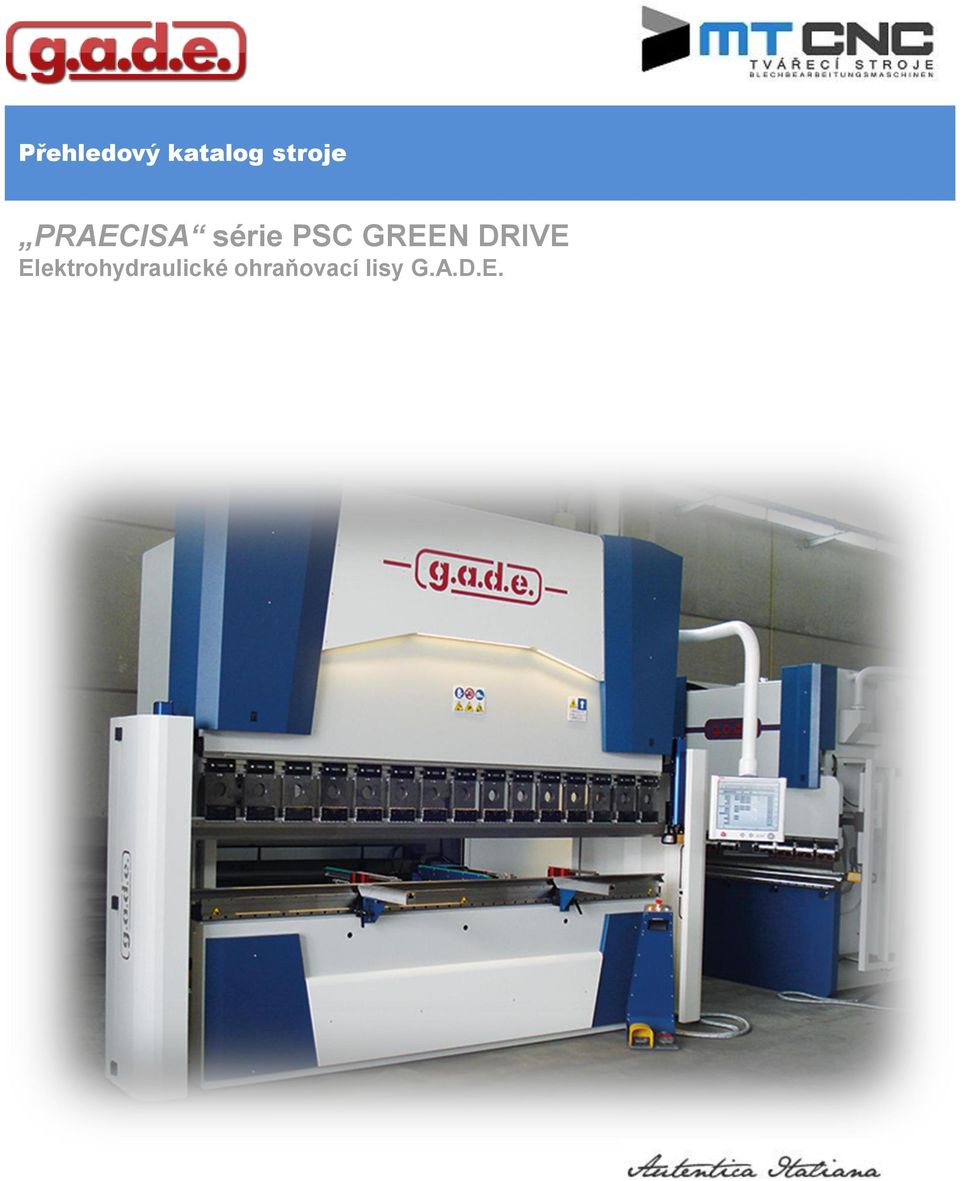

1 Přehledový katalog stroje PRAECISA série PSC GREEN DRIVE Elektrohydraulické ohraňovací lisy G.A.D.E.

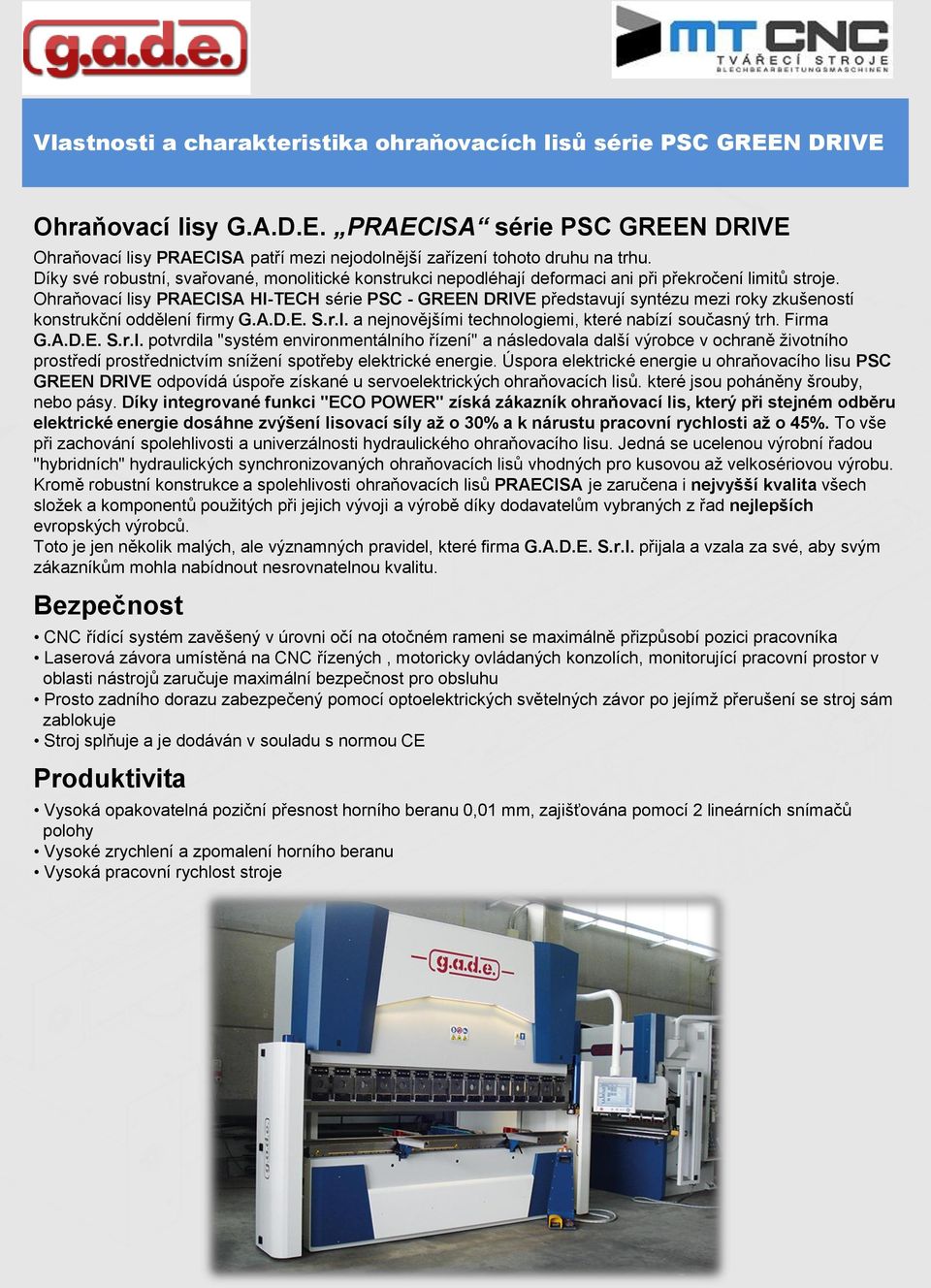

2 Vlastnosti a charakteristika ohraňovacích lisů série PSC GREEN DRIVE Ohraňovací lisy G.A.D.E. PRAECISA série PSC GREEN DRIVE Ohraňovací lisy PRAECISA patří mezi nejodolnější zařízení tohoto druhu na trhu. Díky své robustní, svařované, monolitické konstrukci nepodléhají deformaci ani při překročení limitů stroje. Ohraňovací lisy PRAECISA HI-TECH série PSC - GREEN DRIVE představují syntézu mezi roky zkušeností konstrukční oddělení firmy G.A.D.E. S.r.l. a nejnovějšími technologiemi, které nabízí současný trh. Firma G.A.D.E. S.r.l. potvrdila "systém environmentálního řízení" a následovala další výrobce v ochraně životního prostředí prostřednictvím snížení spotřeby elektrické energie. Úspora elektrické energie u ohraňovacího lisu PSC GREEN DRIVE odpovídá úspoře získané u servoelektrických ohraňovacích lisů. které jsou poháněny šrouby, nebo pásy. Díky integrované funkci "ECO POWER" získá zákazník ohraňovací lis, který při stejném odběru elektrické energie dosáhne zvýšení lisovací síly až o 30% a k nárustu pracovní rychlosti až o 45%. To vše při zachování spolehlivosti a univerzálnosti hydraulického ohraňovacího lisu. Jedná se ucelenou výrobní řadou "hybridních" hydraulických synchronizovaných ohraňovacích lisů vhodných pro kusovou až velkosériovou výrobu. Kromě robustní konstrukce a spolehlivosti ohraňovacích lisů PRAECISA je zaručena i nejvyšší kvalita všech složek a komponentů použitých při jejich vývoji a výrobě díky dodavatelům vybraných z řad nejlepších evropských výrobců. Toto je jen několik malých, ale významných pravidel, které firma G.A.D.E. S.r.l. přijala a vzala za své, aby svým zákazníkům mohla nabídnout nesrovnatelnou kvalitu. Bezpečnost CNC řídící systém zavěšený v úrovni očí na otočném rameni se maximálně přizpůsobí pozici pracovníka Laserová závora umístěná na CNC řízených, motoricky ovládaných konzolích, monitorující pracovní prostor v oblasti nástrojů zaručuje maximální bezpečnost pro obsluhu Prosto zadního dorazu zabezpečený pomocí optoelektrických světelných závor po jejímž přerušení se stroj sám zablokuje Stroj splňuje a je dodáván v souladu s normou CE Produktivita Vysoká opakovatelná poziční přesnost horního beranu 0,01 mm, zajišťována pomocí 2 lineárních snímačů polohy Vysoké zrychlení a zpomalení horního beranu Vysoká pracovní rychlost stroje

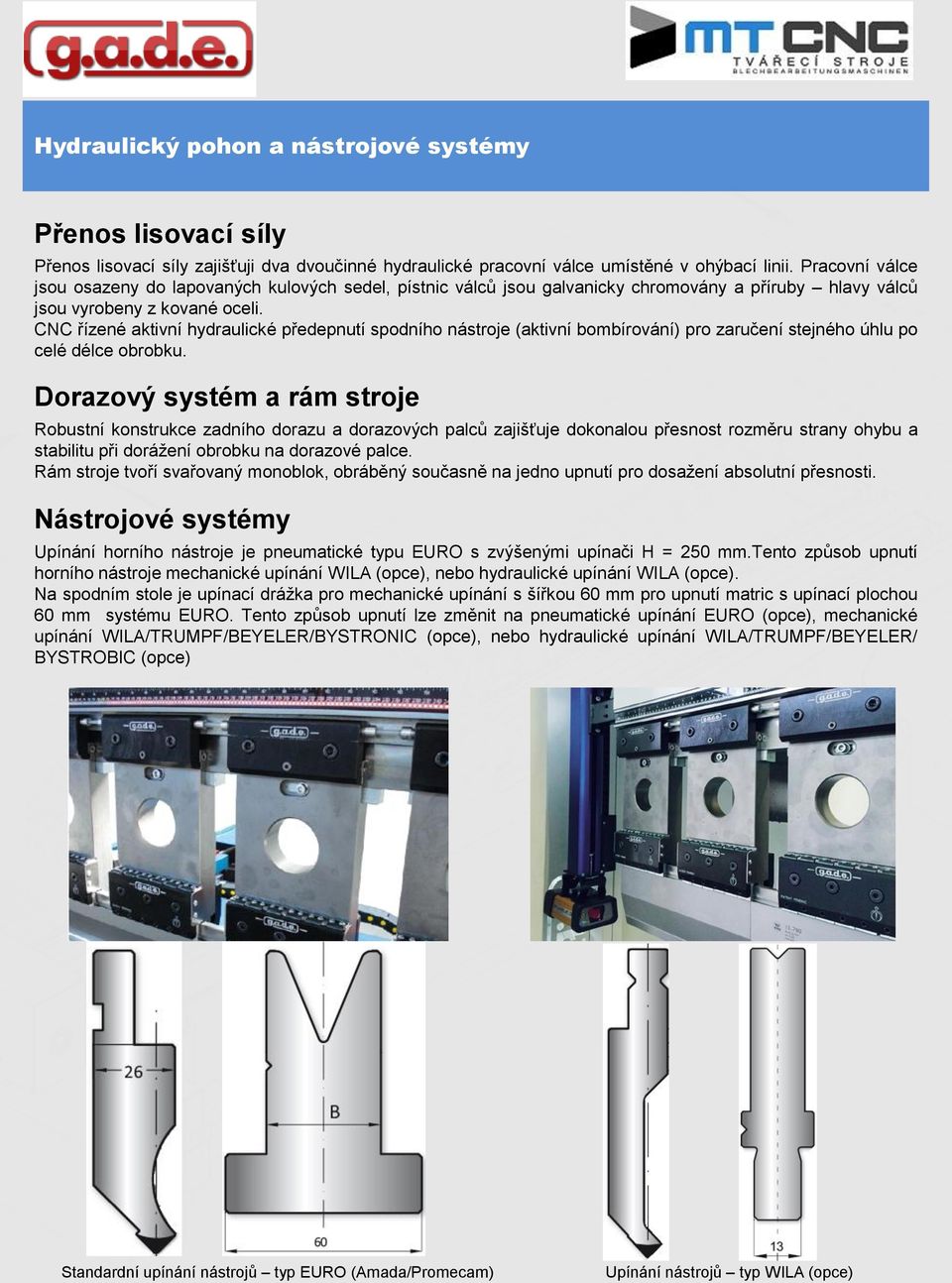

3 Hydraulický pohon a nástrojové systémy Přenos lisovací síly Přenos lisovací síly zajišťuji dva dvoučinné hydraulické pracovní válce umístěné v ohýbací linii. Pracovní válce jsou osazeny do lapovaných kulových sedel, pístnic válců jsou galvanicky chromovány a příruby hlavy válců jsou vyrobeny z kované oceli. CNC řízené aktivní hydraulické předepnutí spodního nástroje (aktivní bombírování) pro zaručení stejného úhlu po celé délce obrobku. Dorazový systém a rám stroje Robustní konstrukce zadního dorazu a dorazových palců zajišťuje dokonalou přesnost rozměru strany ohybu a stabilitu při dorážení obrobku na dorazové palce. Rám stroje tvoří svařovaný monoblok, obráběný současně na jedno upnutí pro dosažení absolutní přesnosti. Nástrojové systémy Upínání horního nástroje je pneumatické typu EURO s zvýšenými upínači H = 250 mm.tento způsob upnutí horního nástroje mechanické upínání WILA (opce), nebo hydraulické upínání WILA (opce). Na spodním stole je upínací drážka pro mechanické upínání s šířkou 60 mm pro upnutí matric s upínací plochou 60 mm systému EURO. Tento způsob upnutí lze změnit na pneumatické upínání EURO (opce), mechanické upínání WILA/TRUMPF/BEYELER/BYSTRONIC (opce), nebo hydraulické upínání WILA/TRUMPF/BEYELER/ BYSTROBIC (opce) Standardní upínání nástrojů typ EURO (Amada/Promecam) Upínání nástrojů typ WILA (opce)

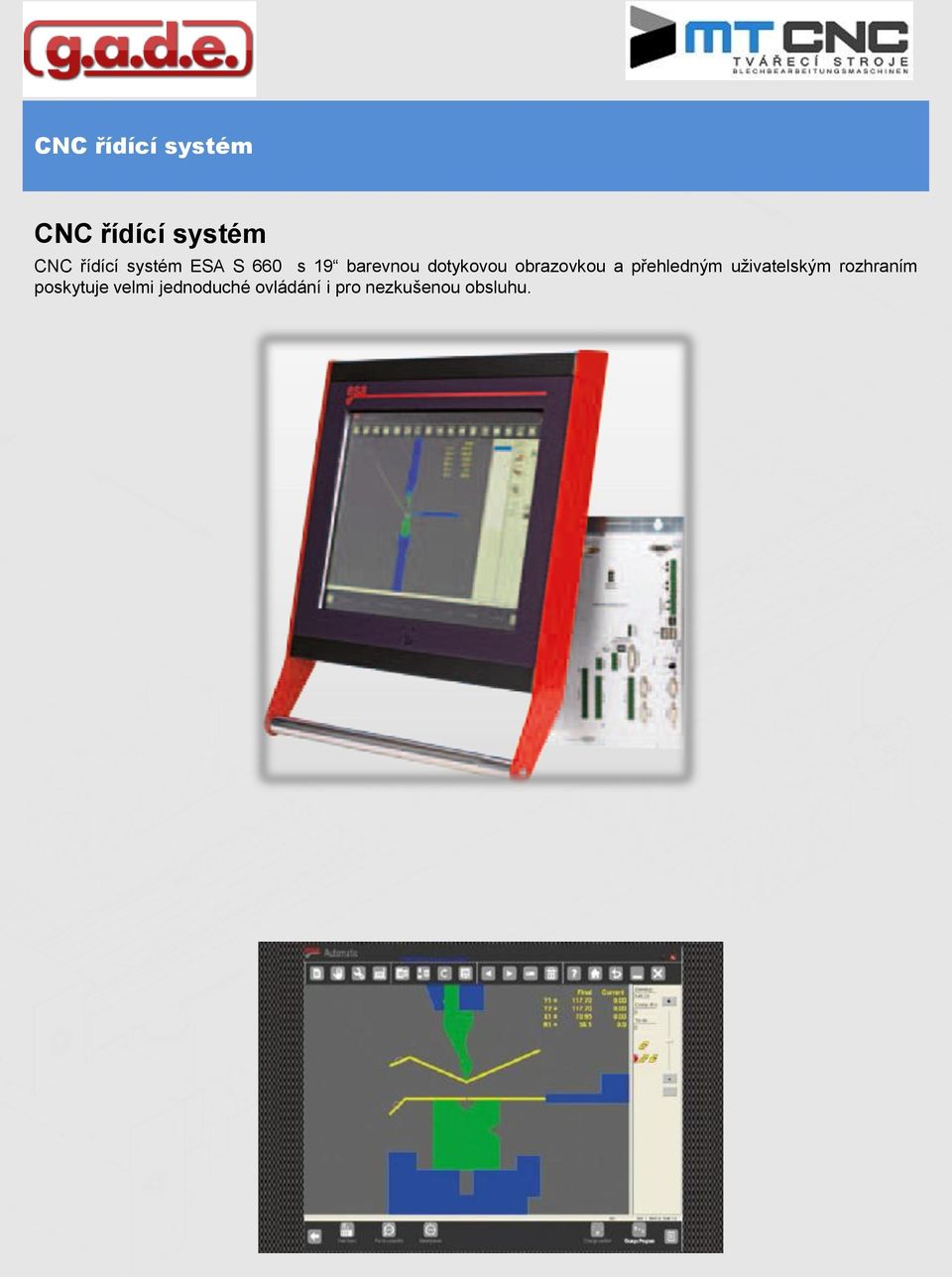

4 CNC řídící systém CNC řídící systém CNC řídící systém ESA S 660 s 19 barevnou dotykovou obrazovkou a přehledným uživatelským rozhraním poskytuje velmi jednoduché ovládání i pro nezkušenou obsluhu.

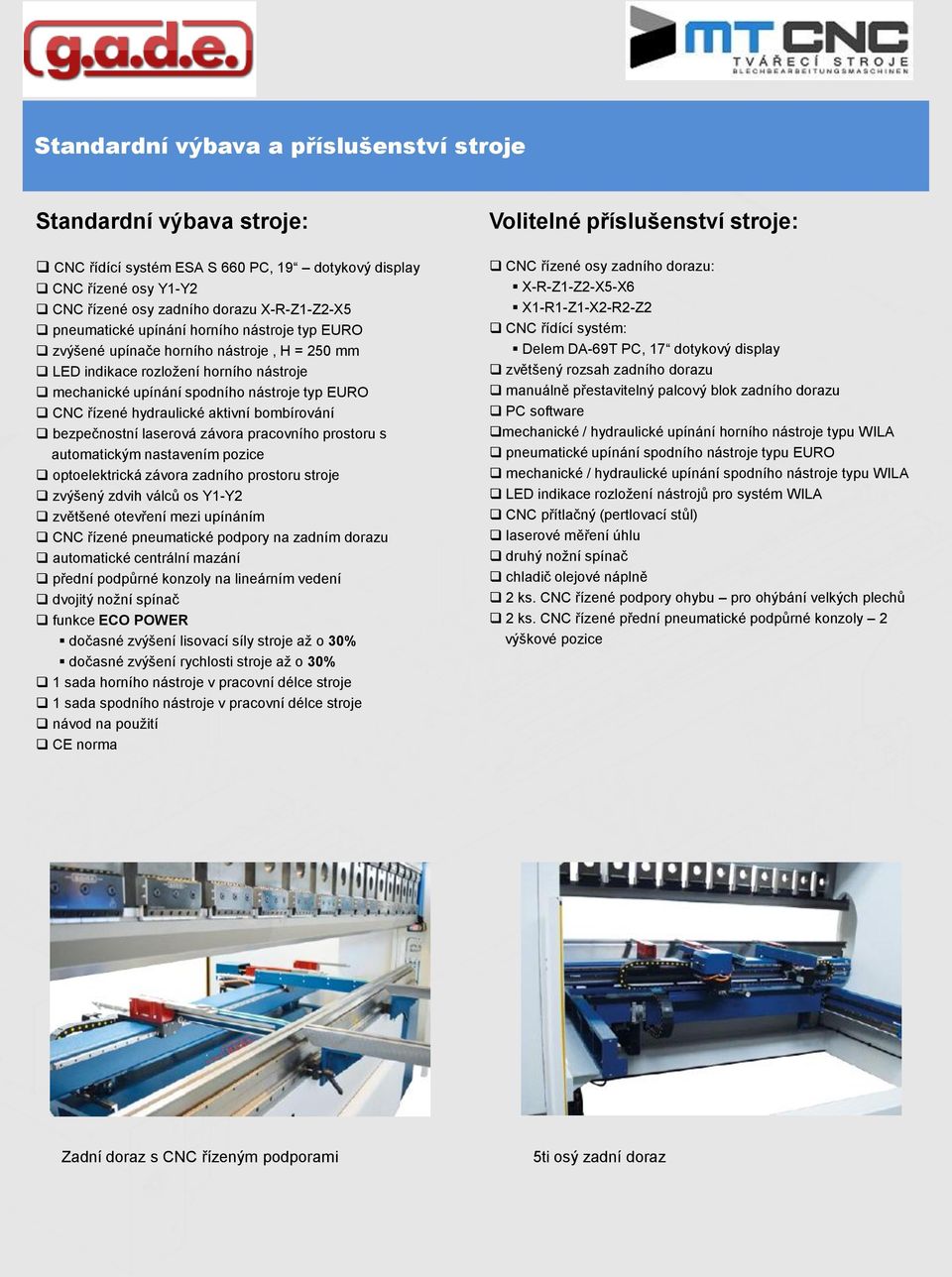

5 Standardní výbava a příslušenství stroje Standardní výbava stroje: CNC řídící systém ESA S 660 PC, 19 dotykový display CNC řízené osy Y1-Y2 CNC řízené osy zadního dorazu X-R-Z1-Z2-X5 pneumatické upínání horního nástroje typ EURO zvýšené upínače horního nástroje, H = 250 mm LED indikace rozložení horního nástroje mechanické upínání spodního nástroje typ EURO CNC řízené hydraulické aktivní bombírování bezpečnostní laserová závora pracovního prostoru s automatickým nastavením pozice optoelektrická závora zadního prostoru stroje zvýšený zdvih válců os Y1-Y2 zvětšené otevření mezi upínáním CNC řízené pneumatické podpory na zadním dorazu automatické centrální mazání přední podpůrné konzoly na lineárním vedení dvojitý nožní spínač funkce ECO POWER dočasné zvýšení lisovací síly stroje až o 30% dočasné zvýšení rychlosti stroje až o 30% 1 sada horního nástroje v pracovní délce stroje 1 sada spodního nástroje v pracovní délce stroje návod na použití CE norma Volitelné příslušenství stroje: CNC řízené osy zadního dorazu: X-R-Z1-Z2-X5-X6 X1-R1-Z1-X2-R2-Z2 CNC řídící systém: Delem DA-69T PC, 17 dotykový display zvětšený rozsah zadního dorazu manuálně přestavitelný palcový blok zadního dorazu PC software mechanické / hydraulické upínání horního nástroje typu WILA pneumatické upínání spodního nástroje typu EURO mechanické / hydraulické upínání spodního nástroje typu WILA LED indikace rozložení nástrojů pro systém WILA CNC přítlačný (pertlovací stůl) laserové měření úhlu druhý nožní spínač chladič olejové náplně 2 ks. CNC řízené podpory ohybu pro ohýbání velkých plechů 2 ks. CNC řízené přední pneumatické podpůrné konzoly 2 výškové pozice Zadní doraz s CNC řízeným podporami 5ti osý zadní doraz

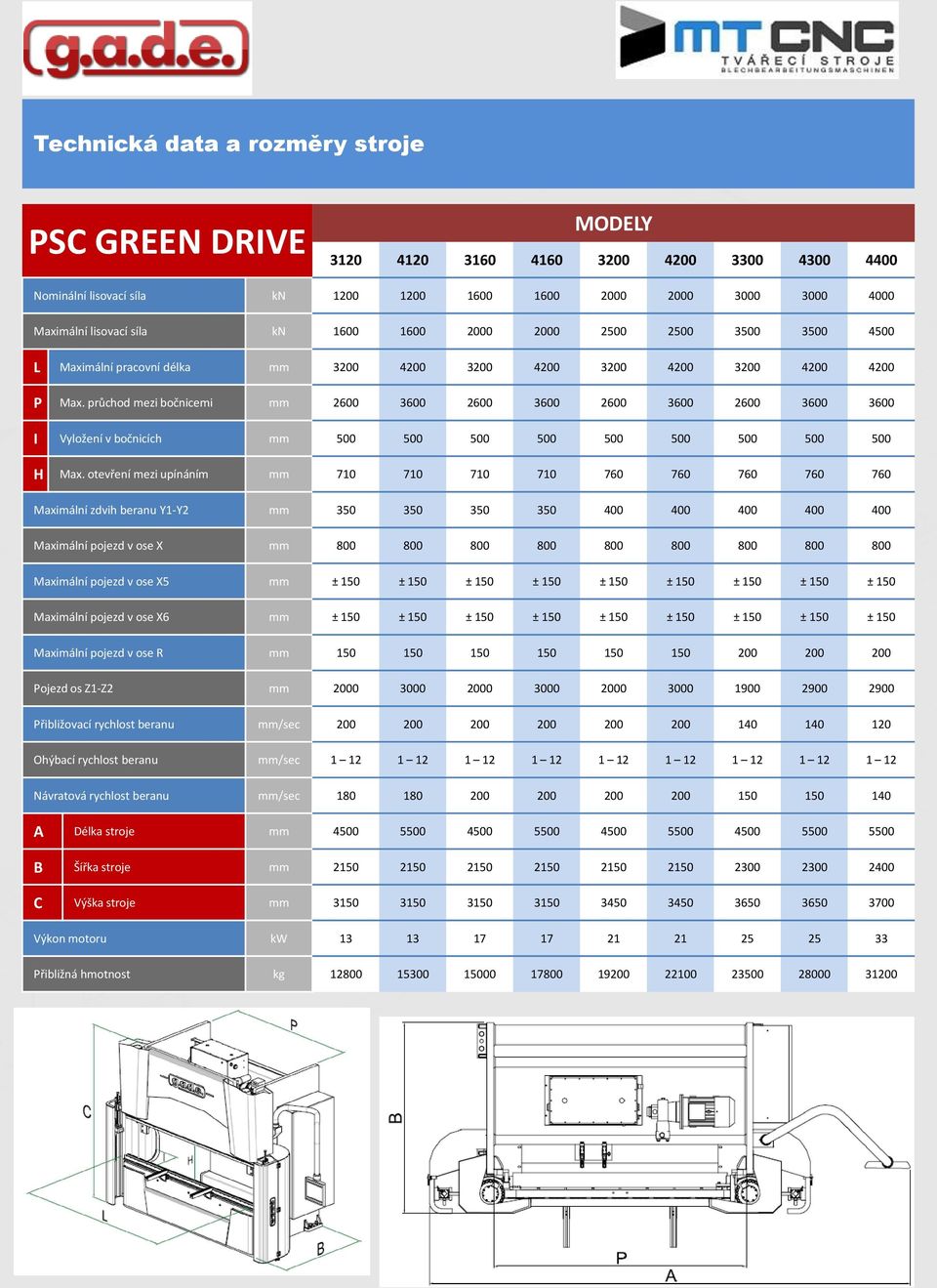

6 Technická data a rozměry stroje PSC GREEN DRIVE MODELY Nominální lisovací síla kn Maximální lisovací síla kn L Maximální pracovní délka mm P Max. průchod mezi bočnicemi mm I Vyložení v bočnicích mm H Max. otevření mezi upínáním mm Maximální zdvih beranu Y1-Y2 mm Maximální pojezd v ose X mm Maximální pojezd v ose X5 mm ± 150 ± 150 ± 150 ± 150 ± 150 ± 150 ± 150 ± 150 ± 150 Maximální pojezd v ose X6 mm ± 150 ± 150 ± 150 ± 150 ± 150 ± 150 ± 150 ± 150 ± 150 Maximální pojezd v ose R mm Pojezd os Z1-Z2 mm Přibližovací rychlost beranu mm/sec Ohýbací rychlost beranu mm/sec Návratová rychlost beranu mm/sec A Délka stroje mm B Šířka stroje mm C Výška stroje mm Výkon motoru kw Přibližná hmotnost kg
