1 Fasádní panely a obkladové desky PROFESionální systém lepení fasádních panelů ve vnitřním i venkovním prostředí

2 Vítejte u světového výrobce lepidel Bostik BOSTIK je předním světovým výrobcem lepidel a tmelů pro stavebnictví, průmysl i koncové spotřebitele. V oblasti vývoje a výroby inovativních lepicích systémů, které se snadno zpracovávají a usnadňují nám každodenní život, má společnost Bostik historii delší než 125 let. Bostik zaměstnává více než zaměstnanců, působí ve více než 50 zemích světa a výrobky Bostik jsou intenzivně testovány ve 14 výzkumných a vývojových centrech. Slogan smart adhesives zrcadlí směřování firmy, tedy vyvíjet inteligentní a inovativní lepicí systémy, které jsou funkční a efektivní. Zelený gekon v logu je znám pro svou mimořádnou schopnost přilepit se k takřka libovolnému podkladu a udržet váhu svého těla pouze na jednom prstu. Gekon tak symbolizuje inteligentní řešení lepení Bostik, která se přizpůsobují neustále se měnícím podmínkám, jsou efektivní a pro spotřebitele vždy snadno zpracovatelná. lepidlo BOSTIK na fasádní panely Společnost Bostik je již déle než 25 let aktivním hráčem a inovátorem trhu lepení fasádních panelů a obkladových desek. Z hlediska zkušeností, vývoje, poznatků a kvality produktů je dnes Bostik lídrem na trhu. proč fasádní panely raději lepit? - skrytá montáž (estetičtější vzhled) - hladký povrch bez nevzhledných šroubů, od kterých stékají tmavé (rezavé) šmouhy - není potřeba elektřina - tichá montáž bez prachu a hluku způsobeného vrtáním - panely nejsou zeslabeny provrtáním - je možné používat slabší panely - elastický lepený spoj lépe odolává vibracím a chvění od zatížení větrem - nevznikají tepelné mosty - napětí je optimálně rozloženo - rychlý a snadný způsob montáže Systém Bostik pro lepení fasádních panelů a obkladových desek pohlcuje zatížení sání větrem a již po desetiletí zajišťuje trvalé spojení i v extrémních podmínkách v přímořských oblastech nebo ve vysokých nadmořských výškách. Lepicí systém zaručuje stálou polohu panelu, takže ten nesklouzává vlastní vahou, a současně absorbuje cyklické objemové změny panelů, roztažnosti a smršťování způsobované neustálými změnami teplot a vzdušné vlhkosti. Na trhu lze nalézt množství fasádních panelů a obkladových desek se svými specifickými vlastnostmi, jako například: - HPL - vysokotlaký laminát - vláknitý cement - lisovaná minerální vlna - polyester - hliníkové kompozity - keramika - přírodní kámen - smaltované tvrzené sklo - a další Účelem této brožury je seznámit Vás s předním světovým výrobcem lepidel a tmelů Bostik, který má v oblasti lepení fasádních panelů a obkladových desek již více než 25 let zkušeností a jehož lepicí systém je s obkladovými materiály plně adaptabilní, konkrétně s vláknocementovými deskami, deskami z lisované minerální vlny a s HPL panely. Výrobní sortiment Bostik obsahuje řadu sofistikovaných produktů, které zaručují trvalé a odolné spojení pro naprostou většinu fasádních panelů a obkladových desek dostupných na trhu. 2 Systémy Bostik pro fasádní panely a obkladové desky

3 Bostik představuje systém skrytého lepení fasádních panelů a obkladových desek My jsme připraveni! Spolehněte se na osvědčený a certifikovaný systém primerů, oboustranně lepicích pásek a lepicích tmelů Bostik. Systém je určený na skryté lepení fasádních desek a obkladových panelů od širokého spektra výrobců. Díky výrazným a intuitivním obalům s množstvím ikon, ilustrací a návodných piktogramů nemůže být lepení fasádních panelů a obkladových desek již snazší!

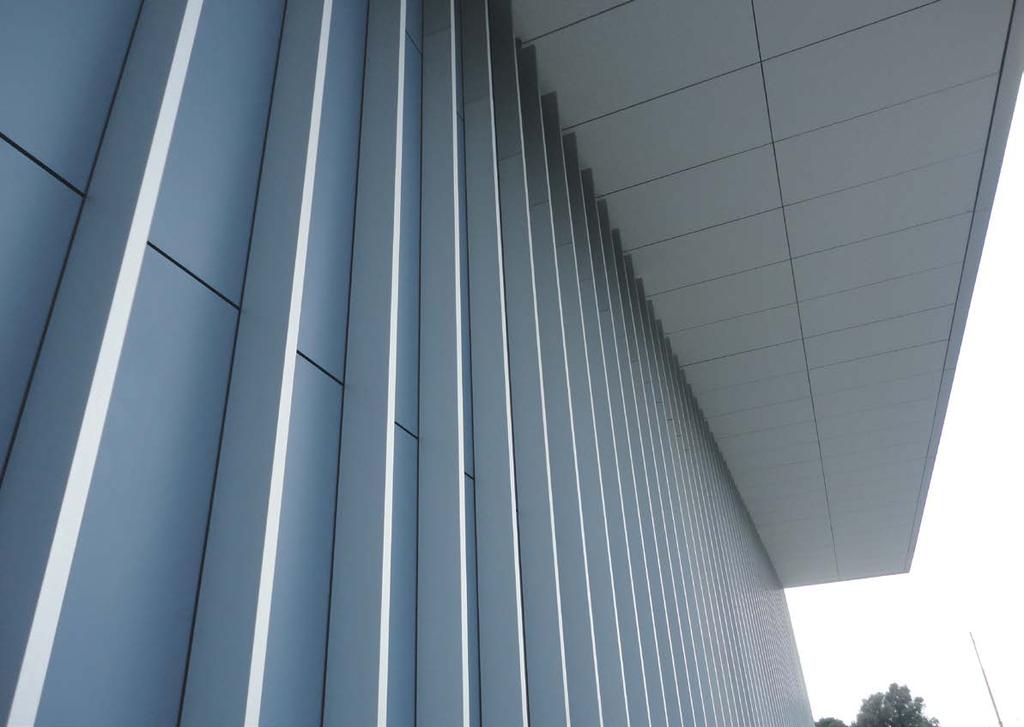

4 lepení panelů ETERNIT EQUITONE pomocí PANELTACK HM Eternit nabízí spoustu obkladových materiálů šetrných k životnímu prostředí, které se snadno instalují ve formě lehkého odvětrávaného štítu a jsou vynikajícím řešením pro novostavby i rekonstrukce. fasádní panely ETERNIT EQUITONE Architektonické fasádní panely Equitone mají po celém světě velmi dobrou pověst a jsou synonymem pro materiál s texturou a jedinečnými vlastnostmi vláknocementu. Vláknocement je minerální kompozit s vynikajícími fyzikálními i estetickými vlastnostmi. Nabídka je reprezentována řadami Natura, Pictura, Textura, Linea a Tectiva. Bostik nabízí v zemích Beneluxu ve spolupráci s firmou Eternit záruku proti všem rizikům na fasády lepené pomocí Simson PanelTack HM, zvláště pro podpěrné konstrukce: dřevo nebo hliník. Prosíme, kromě jiného, věnujte pozornost: - správné šířce podpěrné konstrukce, tedy 95 mm ve spojích panelů a 45 mm uprostřed a na okrajích panelů - maximální osové vzdálenosti podpěrné konstrukce - minimální hloubce dutiny pro odvětrávání. Certifikace Systém je certifikován KOMO SKG Výška budovy 0-10 m 10-20m m Minimální hloubka dutiny 20 mm 25 mm 30 mm fasádní desky CEDRAL Značka Eternit zakázkově dodává odolný a snadno udržovatelný systém fasádních šablon k řešení převisů střechy. Jedná se o pevný materiál odolávající vodě i hnilobě s velmi dlouhou životností. Díky tomu jsou desky Cedral vhodné jako zakončení vikýřů, převisů střech a stropů. Použití tohoto systému je omezeno max. výškou (10 metrů) a max. osovou vzdáleností podpěrné konstrukce (400 mm). Díky vysoké pružnosti lepidla je možné lepit i maximální velikost panelů. skladba lepicího systému: - Simson PanelTack HM: elastické lepidlo - Simson SX Black: primer na dřevěné podpěrné konstrukce - Simson Prep M: primer na kovové podpěrné konstrukce (hliník nebo pozinkovaná ocel) - Simson FoamTape: 12 3 mm oboustranně lepicí páska k fixaci desek a vymezení tloušťky lepidla - Simson Primer MSP: primer na desky Natura, Pictura a Textura - Simson Primer Q: primer na desky Tectiva a Linea. DOPORUČENÁ SPOTŘEBA pro aplikaci MATERIÁL množství v balení ETERNITový PANEL NA 100 m 2 Simson PanelTack HM 50 kartuše 290 ml Simson Primer Q 3 plechovka ml Simson Primer MSP 3 plechovka 500 ml 4 Systémy Bostik pro fasádní panely a obkladové desky

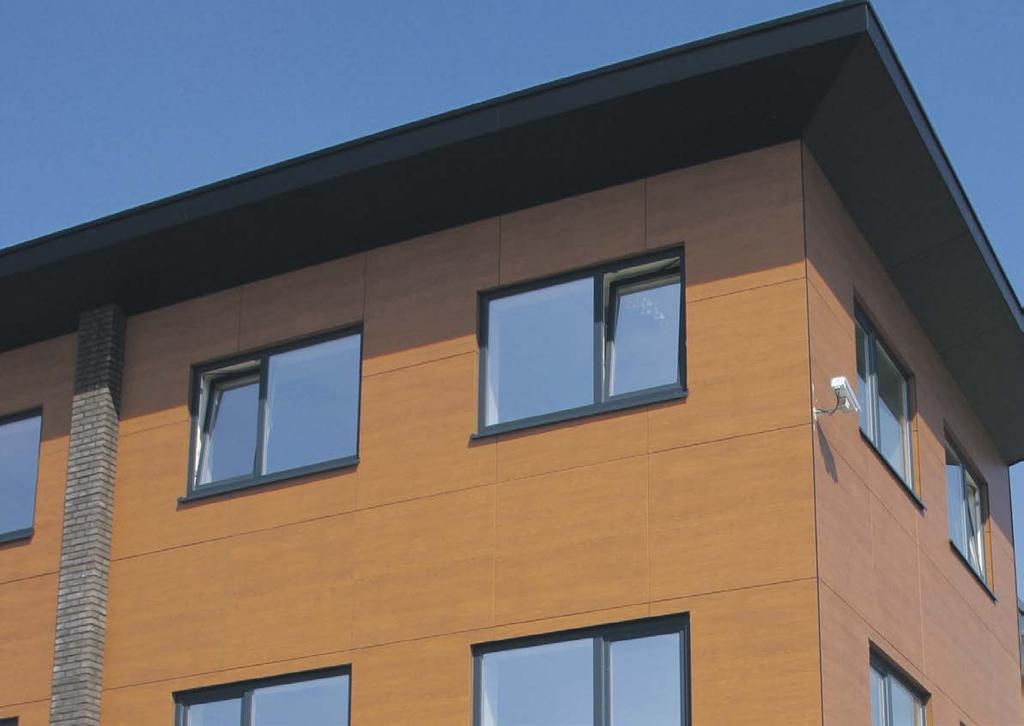

5 desky ROCKPANEL lepené pomocí systému TACK-S Desky Rockpanel jsou používány zejména v odvětrávaných konstrukcích fasád a při řešení detailů v oblasti střech. Desky jsou vyrobeny z čedičových vláken. Tento robustní, a přesto flexibilní materiál je ideální pro současný trend architektury organických tvarů a udržitelných stavebních materiálů. Systém elastického lepení desek Rockpanel vyvinutý firmou Bostik, pojmenovaný Tack-S, je výlučně schválen pro instalace fasádních panelů Rockpanel. Systém je vhodný jak na hliníkové podpěrné konstrukce, tak na proužky Rockpanelu připevněné na dřevěnou podpěrnou konstrukci. CERTIFIkace - Evropské technické posouzení ETA 07/0141 s deskami Rockpanel - IKOB-BKB nizozemská certifikace s přidruženým dokumentem k ETA - 07/0141, č. IKB Certifikát třídy reakce na oheň B, s2, d0. Platný pro lepené desky Rockpanel barevného typu AG 8 mm. skladba lepicího systému: - Simson Rockpanel Tack-S: elastické lepidlo - Simson Primer MSP: primer na spodní stranu desek Rockpanel - Simson Liquid 1: čisticí přípravek na Rockpanel proužky - Simson Prep M: primer pro přípravu hliníkové podpěrné konstrukce - Simson FoamTape: oboustranně lepicí páska k fixaci desek a vymezení tloušťky lepidla. DOPORUČENÁ SPOTŘEBA pro aplikaci MATERIÁL množství deska ROCKPANEL NA 100 m 2 v balení Simson FoamTape 12 role 25 m Simson Rockpanel Tack-S 50 kartuše 290 ml Simson Primer MSP (spodní strana Rockpanelu) 6 plechovka 500 ml Simson Liquid 1 (Rockpanel proužek) 1 plechovka ml Simson Prep M (na kov) 2 plechovka ml Systémy Bostik pro fasádní panely a obkladové desky 5

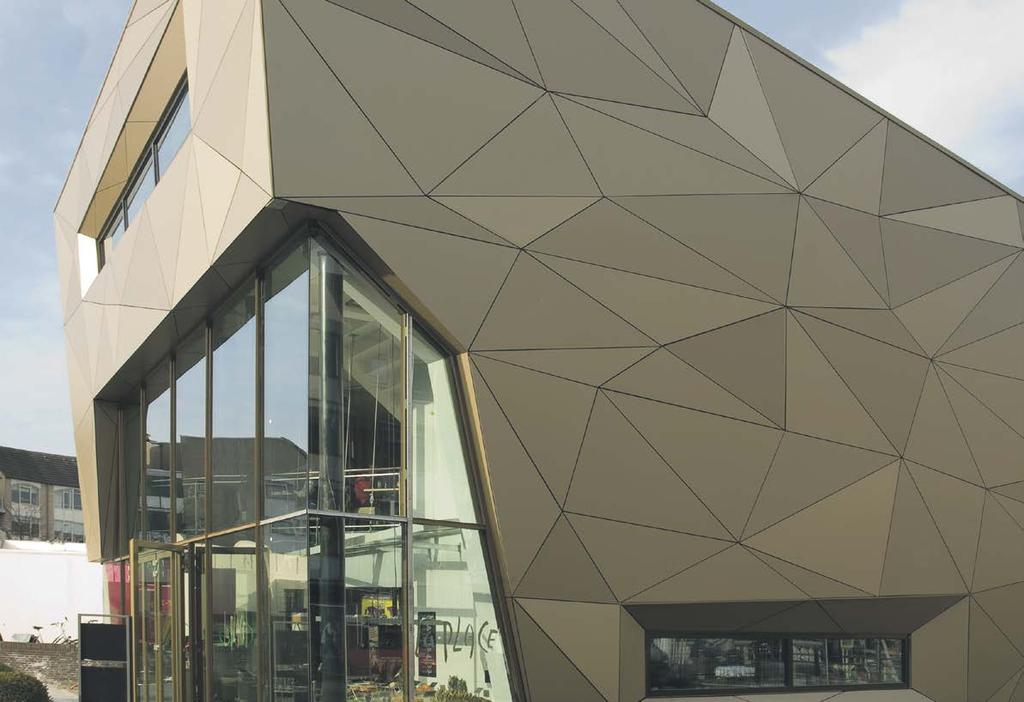

6 Desky TRESPA METEON (FR) lepené pomocí PANELTACK HPL fasádní desky Trespa Meteon nenabízí pouze vizuální krásu, ale díky intenzivnímu testování materiálů i potřebně odolnou kvalitu a trvanlivost. Díky tomu se vize budoucnosti stávají dnešní realitou. Panely jsou mimořádně vhodné pro použití v inovativních, funkčních odvětrávaných fasádách. Určené jak pro samostatné použití, tak pro designovou záležitost v kombinaci s jinými materiály. Zvláště vhodné pro podpěrné konstrukce: dřevo nebo hliník. Prosíme, kromě jiného, věnujte pozornost: - správné šířce podpěrné konstrukce, tedy 95 mm ve spojích panelů a 45 mm uprostřed a na okrajích panelů - maximální osové vzdálenosti podpěrné konstrukce - minimální hloubce dutiny pro odvětrávání 20 mm a ventilačním otvorům 50 cm 2 /m). Na šířku instalované panely smí mít maximální vodorovnou délku mm při výšce panelu mm. Na výšku instalované panely smí mít maximální výšku mm při šířce mm. skladba lepicího systému: - Simson PanelTack: vysoce elastické lepidlo - Simson SX Black: primer na dřevěnou podpěrnou konstrukci - Bostik Easy Clean Wipes (ECW): čisticí ubrousky nebo Simson Primer PanelTack: primer pro přípravu lepené plochy spodní strany panelů - Simson Primer PanelTack: primer na kovovou podpěrnou konstrukci - Simson FoamTape: 12 3 mm oboustranně lepicí páska k fixaci desek a vymezení tloušťky lepidla. CERTIFIkace - Certifikát KOMO SKG (pro celý systém) - Certifikát třídy reakce na oheň D, s2, d0 pro standardní lepené panely Trespa Meteon - Certifikát třídy reakce na oheň B, s2, d0 pro lepené panely Trespa Meteon FR. Do výšky 6 m se řiďte následujícími maximálními osovými vzdálenostmi (mm) podpěrné konstrukce: Tloušťka panelů v mm DOPORUČENÁ SPOTŘEBA pro aplikaci MATERIÁL množství PANEL TRESPA NA 100 m 2 v balení Simson PanelTack 50 kartuše 290 ml Simson Primer PanelTack 3 plechovka 500 ml Bostik Easy Clean Wipes 20 dóza s ubrousky 2 podpěry a více podpěr Systémy Bostik pro fasádní panely a obkladové desky

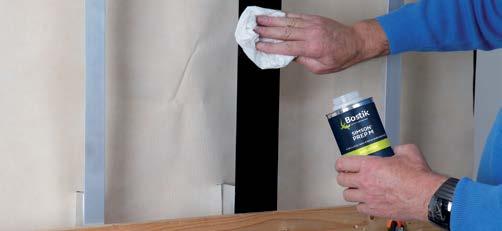

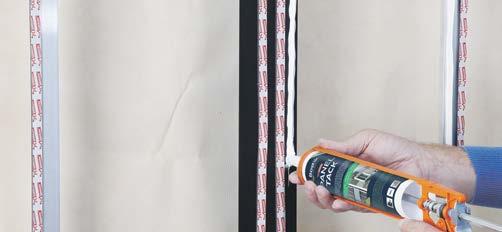

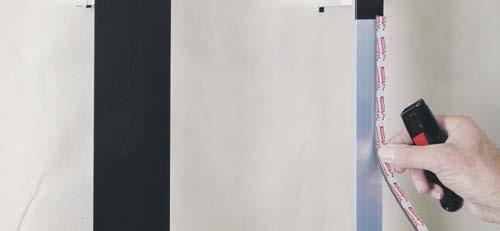

7 Lepení fasádních panelů 1 Příprava podpěrných profilů Dřevo: V jedné souvislé vrstvě aplikujte Primer SX Black. Primer nechte nejméně 60 minut schnout. Překontrolujte vlhkost dřeva, která smí být nejvýše 18 %. Dávejte přednost impregnovanému a suchému dřevu. Pokud se primerem ošetřené podpěry znečistí, je potřeba je vyčistit pomocí Simson Cleaner 1 nebo Simson Liquid 1. Hliník: Použijte primer Simson Prep M nebo Simson Primer Paneltack. Rockpanel proužky: Vyčistěte je pomocí Simson Liquid 1. 2 APlikace pěnové pásky FOAMTAPE Pásku Simson FoamTape aplikujte po vyschnutí primeru na podpěrnou konstrukci nepřerušovaně a svisle. Jemně ji přitlačte a odřízněte ostrým nožem. Ujistěte se, že vedle pásky máte dostatek místa pro lepidlo. 3 Příprava obkladové desky Spodní stranu desky, která přijde do kontaktu s lepidlem, připravte dle pokynů níže. Na případné odstranění čerstvého lepidla použijte Simson Liquid 1. Obecné informace příprava desek: - Trespa: Simson Primer PanelTack nebo případně čisticí ubrousky Bostik Easy Clean Wipes - Eternit: Simson Primer MSP (pro Natura, Pictura a Textura), nebo Simson Primer Q (pro desky Tectiva a Linea) - Rockpanel: Simson Primer MSP, nebo případně Simson Liquid 1 pro odstranění zbytků čerstvého lepidla, atd. UPOZORNĚNÍ: Důsledně chraňte dekorativní stranu desky před kontaktem s primerem. Pracovní oděvy znečištěné od primeru vyměňte a mějte za všech okolností čisté ruce. 4 aplikace lepidla PANELTACK speciální dýzou Lepidlo nanášejte pouze ve svislé poloze v souvislé vrstvě a kolmo k podpůrné konstrukci. Dýza upravená do tvaru trojúhelníku (o šířce a výšce 9 mm) se postará o optimální množství naneseného lepidla Simson PanelTack pro panely Trespa, lepidla Simson PanelTack HM pro Eternitové panely, nebo lepidla Simson Rockpanel Tack-S pro Rockpanel. 5 umístění panelů Z pěnové pásky Simson FoamTape opatrně sejměte krycí liner. Panely by měly být instalovány během 10 minut od nanesení lepidla. Dokud se panel nedostane do kontaktu s pěnovou páskou je stále možná úprava polohy panelu. Jakmile docílíte požadované polohy, panel přitlačte a přihlaďte v místech kontaktu s pěnovou pás-kou FoamTape. Zajistěte, abyste spolu s panelem nestlačili a nedeformovali i pěnovou pásku. Úprava polohy panelu již od tohoto okamžiku není možná. informace k podmínkám montáže: Panely je možné lepit buď v dílně, nebo na staveništi. Mějte na paměti, že pro úspěšnou instalaci je potřeba zajistit následující montážní podmínky: - nikdy nepracujte (nanášení primeru nebo lepidla) při riziku přeháněk - nikdy nepracujte (nanášení primeru nebo lepidla) při vysoké vzdušné vlhkosti, jako například při husté mlze - zabraňte srážení vzdušné vlhkosti (rosení) na panelech i podpěrné konstrukci - zpracování je možné v rozsahu teplot +5 C až +30 C - při lepeních panelů na stropní konstrukci (podhled) musí být osová vzdálenost podpěr snížena na 75 % - zajistěte odpovídající větrání. Systémy Bostik pro fasádní panely a obkladové desky 7

8 Smart pomoc ANVI TRADE s.r.o. Bečovská 1273/1, Praha 10 Tel Bostik GmbH An der Bundesstraße 16 D Borgholzhausen Tel. +49 (0) A N V I T R A D E s.r.o. s p o n z o r u j e g e k o n a zázračného v e 4. n e j l e p š í z o o n a s v ě t ě.
