1 HQ BONDING CZ 1 HQ Bond Stone je speciálně vyvinut pro lepení kamenných materiálů a díky nejnovější technologii a složení symbolizuje nejpokročilejší výrobek lepícího systému. V kombinaci s dalšími vysoce kvalitními výrobky tohoto systému mohou být následující typy kamenných obkladových panelů lepeny bez jakýchkoli problémů a bez použití adhezních podkladových nátěrů: Přírodní kámen o Přeměněný kámen o Vyvřelý kámen o Usazený kámen Kompozity Keramika Cihly Potřebné výrobky HQ Bond Stone : Velmi silné elastické lepidlo na bázi hybridních polymerů. HQ Cleaner : Univerzální čistič a odmašťovač. HQ Tape : Oboustranná pěnová lepicí páska. HQ Protect : Konzervace dřeva pro impregnované / neošetřené hoblované borové dřevo. HQ Primer Porous : Podpora přilnavosti pro porézní povrchy. Spotřeba 1 Produkt Balení Spotřeba HQ Bond Stone 600 ml 5 m 2 HQ Cleaner 1 litr 40 m 2 HQ Tape 25 m 1, 12mm x 3mm 8 m 2 HQ Protect 1 litr 30 m 2 HQ Primer Porous 500 ml 10 m 2 1 Osová vzdálenost 500mm

2 HQ BONDING CZ 2 Záruka Firma HQ Bonding B.V. zaručuje, že systém HQ Bond Stone plně splňuje všechny specifikace technické dokumentace. Podmínky: Výrobky jsou použity jako systém: - HQ Bond Stone, HQ Cleaner, HQ Tape, HQ Protect a HQ Primer Porous. Striktní dodržování instrukcí, pokud neexistuje výslovný souhlas HQ Bonding B.V. se od těchto instrukcí odchýlit. Vzhledem k velkému množství materiálů používaných pro opláštění a nosných konstrukcí, pro které může být tento systém použit, je naše záruka limitována na technické vlastnosti produktů tohoto lepícího systému. Firma HQ Bonding B.V. nemůže nést zodpovědnost za použití těchto produktů. Nosné konstrukce Pro upevňovací konstrukce fasád jsou relevantní následující aspekty: Povrch: cihly, beton, dřevo atd. Dvou nebo jednovrstvé nosné konstrukce Pevnost a plochost Druh nosné konstrukce: hoblovaná borovice, hliník, nerez ocel nebo jiné rezuvzdorné kovy. Izolace a síla větru Váha materiálu opláštění Hustota deště Upevňovací konstrukce musí být testována dle platných norem. Nosná konstrukce musí být vždy aplikována v souladu s instrukcemi výrobce a dodavatele panelů.

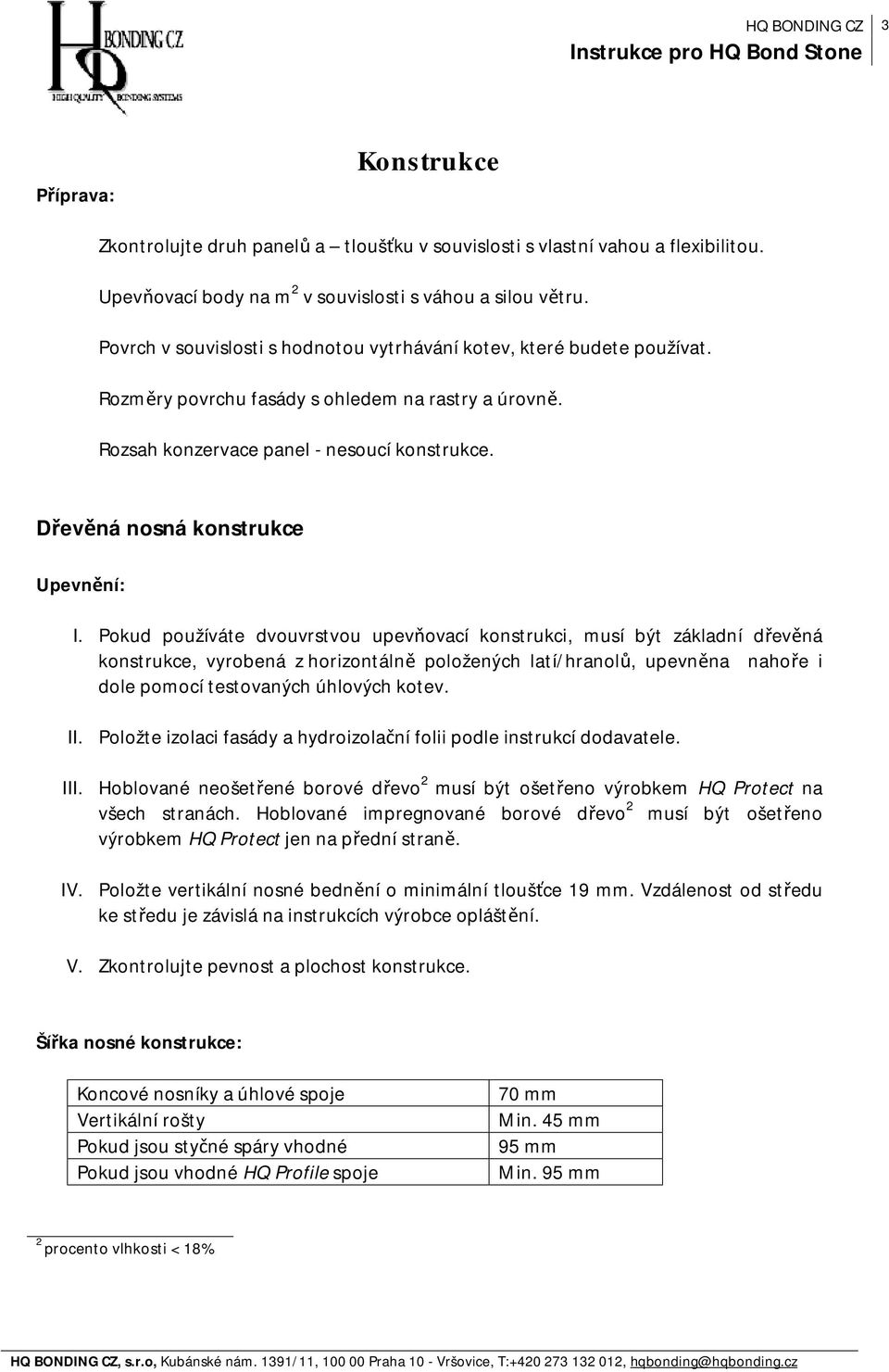

3 HQ BONDING CZ 3 Příprava: Konstrukce Zkontrolujte druh panelů a tloušťku v souvislosti s vlastní vahou a flexibilitou. Upevňovací body na m 2 v souvislosti s váhou a silou větru. Povrch v souvislosti s hodnotou vytrhávání kotev, které budete používat. Rozměry povrchu fasády s ohledem na rastry a úrovně. Rozsah konzervace panel - nesoucí konstrukce. Dřevěná nosná konstrukce Upevnění: I. Pokud používáte dvouvrstvou upevňovací konstrukci, musí být základní dřevěná konstrukce, vyrobená z horizontálně položených latí/hranolů, upevněna nahoře i dole pomocí testovaných úhlových kotev. II. Položte izolaci fasády a hydroizolační folii podle instrukcí dodavatele. III. Hoblované neošetřené borové dřevo 2 musí být ošetřeno výrobkem HQ Protect na všech stranách. Hoblované impregnované borové dřevo 2 musí být ošetřeno výrobkem HQ Protect jen na přední straně. IV. Položte vertikální nosné bednění o minimální tloušťce 19 mm. Vzdálenost od středu ke středu je závislá na instrukcích výrobce opláštění. V. Zkontrolujte pevnost a plochost konstrukce. Šířka nosné konstrukce: Koncové nosníky a úhlové spoje Vertikální rošty Pokud jsou styčné spáry vhodné Pokud jsou vhodné HQ Profile spoje 70 mm Min. 45 mm 95 mm Min. 95 mm 2 procento vlhkosti < 18%

4 HQ BONDING CZ 4 Hliníková nosná konstrukce Upevnění: I. Namontujte nosné a posuvné kotvy za použití určeného materiálu. II. Seřízněte izolační vrstvu na místě nosné nebo posuvné kotvy; dávejte pozor, aby izolační vrstva měla dobrý kontakt v souvislosti s hodnotou Rc. III. Dále připevněte vertikální L, T nebo U profily. Pozor: minimálně 2 spojení pro každý obkladový panel. IV. Zkontrolujte pevnost a plochost konstrukce. Hliníkové nosné konstrukce musí splňovat určité parametry kvality. AlMgSi podle AA6101 a AlSiMgMn podle AA6351, a hliník musí být pokud možno ošetřen anodizovanou vrstvou minimálně 20mµ. Odvětrávání Minimální požadavek pro optimální odvětrávání je: Nepřerušovaná vzduchová mezera minimálně 20 mm. Odvětrávání otvory na horní a dolní straně dle níže uvedené tabulky: Do výšky 1 metru minimálně 50 cm 2 /m 1 Nad 1 metr výšky minimálně cm 2 /m 1 Optimálním odvětráváním se postaráme o: Vyvarování se velkých tepelných rozdílů před a za pláštěm. Vypařování kondenzace a možné pronikání vlhkosti. Omezení rozpínavosti a smršťování. Prevenci pronikání plísní, hniloby a koroze. Udržení suchého izolačního materiálu, čímž si udrží tepelně izolační vlastnosti

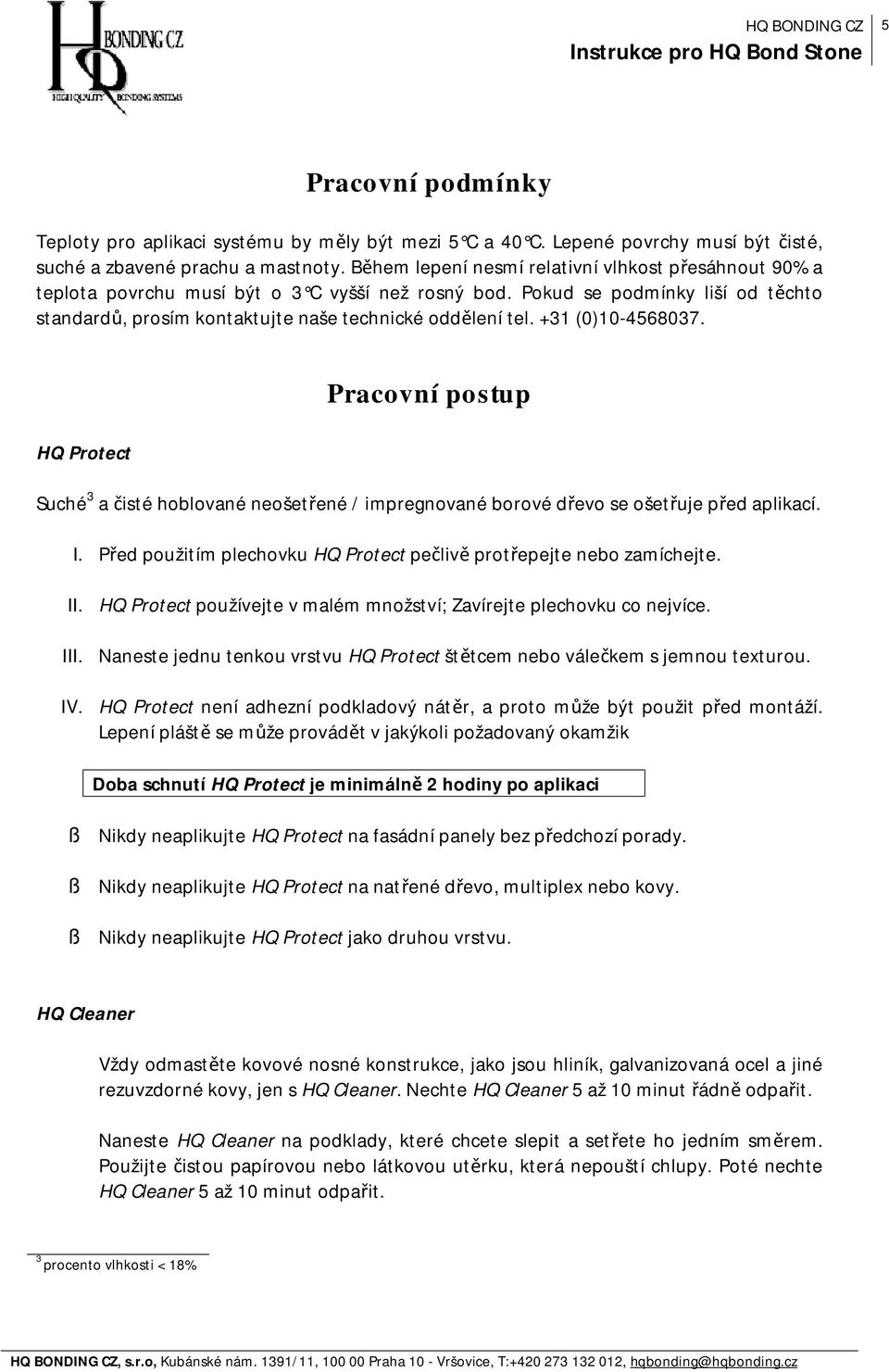

5 HQ BONDING CZ 5 Pracovní podmínky Teploty pro aplikaci systému by měly být mezi 5 C a 40 C. Lepené povrchy musí být čisté, suché a zbavené prachu a mastnoty. Během lepení nesmí relativní vlhkost přesáhnout 90% a teplota povrchu musí být o 3 C vyšší než rosný bod. Pokud se podmínky liší od těchto standardů, prosím kontaktujte naše technické oddělení tel. +31 (0) HQ Protect Pracovní postup Suché 3 a čisté hoblované neošetřené / impregnované borové dřevo se ošetřuje před aplikací. I. Před použitím plechovku HQ Protect pečlivě protřepejte nebo zamíchejte. II. HQ Protect používejte v malém množství; Zavírejte plechovku co nejvíce. III. Naneste jednu tenkou vrstvu HQ Protect štětcem nebo válečkem s jemnou texturou. IV. HQ Protect není adhezní podkladový nátěr, a proto může být použit před montáží. Lepení pláště se může provádět v jakýkoli požadovaný okamžik Doba schnutí HQ Protect je minimálně 2 hodiny po aplikaci ß Nikdy neaplikujte HQ Protect na fasádní panely bez předchozí porady. ß Nikdy neaplikujte HQ Protect na natřené dřevo, multiplex nebo kovy. ß Nikdy neaplikujte HQ Protect jako druhou vrstvu. HQ Cleaner Vždy odmastěte kovové nosné konstrukce, jako jsou hliník, galvanizovaná ocel a jiné rezuvzdorné kovy, jen s HQ Cleaner. Nechte HQ Cleaner 5 až 10 minut řádně odpařit. Naneste HQ Cleaner na podklady, které chcete slepit a setřete ho jedním směrem. Použijte čistou papírovou nebo látkovou utěrku, která nepouští chlupy. Poté nechte HQ Cleaner 5 až 10 minut odpařit. 3 procento vlhkosti < 18%

6 HQ BONDING CZ 6 HQ Primer Porous HQ Primer Porous používejte jako před přípravu porézních kamenných obkladových desek. Povrch musí být suchý, čistý a zbavený prachu a mastnoty. Před použitím plechovku dobře protřepejte. Naneste malé množství a zavírejte plechovku co nejvíce. Štětcem nebo válečkem naneste HQ Primer Porous v jedné vrstvě na místa, která budete lepit. Doba schnutí HQ Primer Porous je minimálně 2 hodiny po aplikaci HQ Tape Jakmile uschnou a vypaří se HQ Protect / HQ Primer Porous a HQ Cleaner, může být po celé vertikální délce nosníků nalepena páska HQ Tape. Pevně přitiskněte a uřízněte. HQ Bond Stone I. Pro získání požadovaného lepící plochy 12 x 3 mm, seřízněte přiloženou trysku tak, aby zářez měl tvar V a rozměr 8 x 8 mm. II. Otevřete náplň nebo salám. III. Naneste nepřerušovaný paprsek lepidla ve tvaru V 10 mm od pásky HQ Tape. Použijte ruční, bateriovou nebo vzduchovou pistoli. IV. Z pásky HQ Tape odstraňte ochrannou vrstvu. V. Vzhledem k rychlé vulkanizaci lepidla připevněte obkladové panely během 10 minut. VI. Pokud je to nezbytné, použijte ke správnému umístění panelů distanční bloky. Připevnění obkladových panelů I. Jemně přitiskněte panel odmaštěnou stranou na lepidlo. Nyní je možná korekce. Jakmile je panel na místě, přitlačte pevně. II. Pokud je to žádoucí, aplikujte HQ Profile a pomocí HQ Cleaner a utěrky odstraňte přebytečné lepidlo.

7 HQ BONDING CZ 7 Životnost výrobků HQ Bond Uni, např. číslo šarže 327 EXP (výrobní číslo, datum spotřeby, rok, měsíc). HQ Bond Uni s tímto číslem šarže je použitelný do září 2013 (datum výroby + 18 měsíců). HQ Protect a HQ Primer Porous, viz spotřebujte do (best before) na dně balení. Otázky a rady Pro technické rady, otázky a projektovou podporu prosím kontaktujte naše technické oddělení, tel: nebo
