Elektromagnetický průtokoměr EMKO E

Transkript

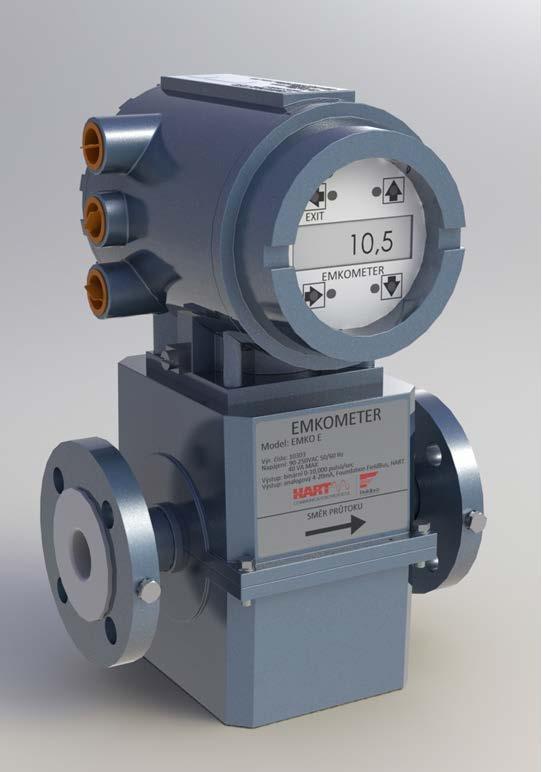

1 Elektromagnetický průtokoměr EMKO E - Kvalitní provedení - Vysoká korozní odolnost - Spolehlivý princip měření Dok. č.: 71, cz_cat_emkoe, 8/2015

2 Popis Indukční průtokoměr EMKO E se skládá ze senzoru a převodníku. Celý systém měří objemový průtok zjišťováním rychlosti proudění vodivé kapaliny, která prochází přes homogenní magnetické pole. Měřidlo je založeno na principu elektromagnetické indukce. Je určeno k měření průtoku elektricky vodivých kapalin. Je zvlášť vhodné tam, kde tradiční mechanická měřidla nejsou, vzhledem k principu měření dostatečně spolehlivá a přesná. Vlastnosti Indukční průtokoměr EMKO E je určen k měření objemového průtoku libovolných vodivých tekutin, a to bez překážek a obstrukcí v průtočném profilu. Široké možnosti volby materiálů provedení jednotlivých smáčených částí jej činí ideální pro téměř všechny možné aplikace - od vysoce korozivních, až po suspenze obsahující vlákna (např. papírovina) velmi těžce měřitelné jinými druhy průtokoměrů. Indukční průtokoměr EMKO E umožňuje využívat měření, které je nezávislé na změnách hustoty, tlaku, teploty a viskozity měřeného média. Všechny indukční průtokoměry EMKO E se vyznačují vysokou přesností, stabilitou a opakovatelností. Jsou vyrobeny pro jednodušší a levnější použití i údržbu. Plně zaměnitelné převodníky i senzory zjednodušují instalaci a nevyžadují, oproti standardním přístrojům na trhu, separátní kalibrační prostředky, ruční nulování nebo periodickou kalibraci. Princip činnosti Základní fyzikální popis vlastností přístroje je založený na Faradayově zákoně o elektromagnetické indukci, že pohybující se vodič v elektromagnetickém poli indukuje elektrické napětí. E=Kbdv Velikost indukovaného elektrického napětí E je přímo úměrná rychlosti vodiče V, šířce vodiče D a síle magnetického pole B. Cívky generující magnetické pole jsou umístěny na opačných stranách trubice. Měřené médium prochází trubicí průměrnou rychlostí V a elektrody snímají indukované napětí. Šířka vodiče je zde reprezentována průměrem trubice průtokoměru. Nevodivá výstelka vnitřku trubice zabraňuje vzniku zkratu. Jediná proměnná je zde rychlost měřeného média V, protože geometrie přístroje i velikost magnetického pole jsou konstantní. Proto je měřené napětí E přímo úměrné rychlosti média. Tato veličina je dále přenášena do elektroniky průtokoměru k dalšímu zpracování. Trubice indukčního průtokoměru je instalována in-line v potrubí (horizontálně nebo vertikálně). Cívky umístěné v protilehlých stranách trubice průtokoměru generují nezbytné magnetické pole. Vodivá kapalina generuje elektrické napětí po průchodu přes magnetické pole. Elektrické pole je měřeno dvěma elektrodami. Převodník řídí cívky tak, aby generovaly magnetické homogenní pole. Dále zajišťují všechny úkony nutné ke správnému měření a interpretaci elektrického napětí na měřících elektrodách. Výstup z převodníku je potom přímo úměrný rychlostí měřené kapaliny. Trubice Trubice indukčních průtokoměrů firmy EMKO se vyznačují kompaktními cívkami, širokou nabídkou materiálů výstelek a elektrod, různými variantami uzemnění a chránícími kroužky. Indukční průtokoměr EMKO E používá pulsní stejnosměrné buzení. Tato technologie se vyznačuje velkým výkonem a nízkou spotřebou energie. 2 z 17

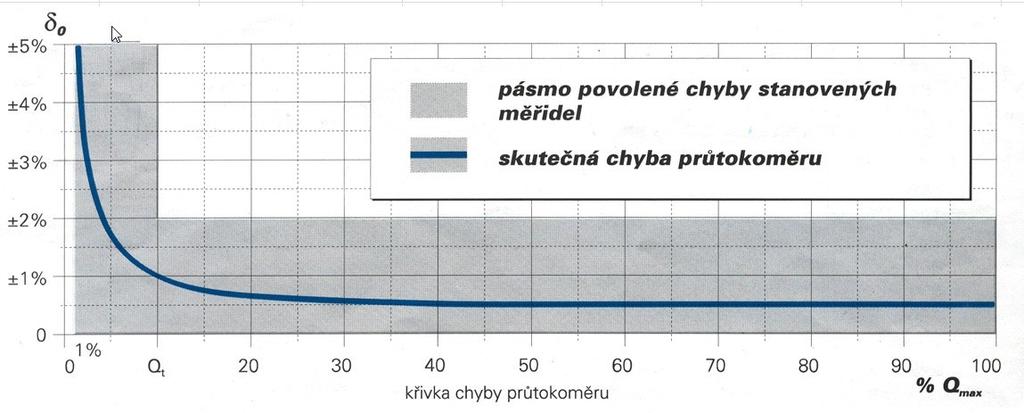

3 Tato varianta provádí automatické nulování pro kompenzaci změn podmínek v měřeném procesu. Přesnost ±0,5% z měřené hodnoty v rozsahu rychlostí 0,3 až 10 m/s. Zahrnuje efekty linearity, hystereze, opakovatelnosti a nejistoty kalibrace. Přesnost je ± 0,0015 m/s z minimální měřicí schopnosti do 0,3 m/s. (na přání střední lineární rychlost média 0,08 m/s). Při požadavku na vyšší přesnost, např. 0,15 % je průtokoměr dodáván i s uklidňujícím potrubím. Je prováděná vícebodová opakovaná kalibrace. Navrhování materiálů výstelek Nabízíme různá materiálová provedení výstelek indukčního průtokoměru pro každou aplikaci, teflon (PTFE), pryž, polypropylen. výstelka abrasivzdornost chemická odolnost teplota potravinářství PP špatná dobrá -30 C + 80 C ano PRYŽ dobrá malá -20 C + 90 C ne PTFE malá Výtečná -30 C C ano Chránící kroužky Proti poškození vyhrdlené vystýlky čidla pevnými částicemi je možno použít chránicí kroužky, které zaručují minimalizaci porušení vystýlky při instalaci průtokoměru, zvláště teflonu. Při použití chránících kroužků není nutné jiným způsobem zajišťovat zemnění, je již funkční Chránicí kroužky jsou dodávány pouze na základě požadavků zákazníka. 3 z 17

4 Navrhování materiálů elektrod EMKOMETER nabízí různé materiálové provedení elektrod, pro různé druhy aplikací, např. materiál 17348, titan, platina, tantaliridium. Vzhledem k tomu, že korozní odolnosti materiálů, které jsou uvedeny v běžných tabulkách chemických odolností, nemusí odpovídat reálné odolnosti, jeli tento materiál použit jako elektroda indukčního průtokoměru. Na přání je možno dodat elektrody vyjímatelné. V případě drahých vystýlek průtokoměru a předpokladu častějších výměn elektrod, doporučujeme čidla s demontovatelným krytem. Vhodnost média Minimální požadovaná vodivost - 5µS/cm. Teplota, tlak, podtlak, chemické složení, nečistoty a jejich schopnost ulpívat, abrazivnost, sanovatelnost musí být v souladu s provedením čidla. Čidlo Minimální vodivost měřené kapaliny Jmenovitý tlak 5µS/cm Krytí IP 65 Délka přípojných kabelů Standart 1,6 MPa Zvláštní provedení 2,5 MPa Na přání vyšší Standart 6m Zvláštní provedení max. 25m Rovné délky potrubí 5DN před a 3DN za čidlem (viz. obrázek 1) Obrázek 1 Procesní připojení čidla: pomocí přírub dle ČSN EN , ASME, DIN nebo dle jiné normy. Průtokoměry v sendvičovém provedení se vkládají mezi příruby. Na přání může být připojení realizováno pomocí závitu nebo nátrubku. Připojení může být z materiálu např. uhlíková ocel, nerezová ocel, plast apod. 4 z 17

5 Provedení pro potravinářské účely Model EMKO E je dostupný v provedení pro potravinářské účely za použití Tri-Clover TriClamp adaptérů. Abychom zamezili ulpívání částic média v průtokoměru, doporučujeme zredukování světlosti na menší rozměr (Obrázek 2). Tabulka. Teplota versus tlakový limit příruby Příruby podle ASME B16.5 (ANSI) Class: ½-inch až 24-inch Tlak v psi Teplota média C -28,9 až 37,8 C 66 C 85 C 93,3 C 149 C 177 C Příruba Class 150 uhlíková ocel Class 150 nerez ocel Class 300 uhlíková ocel Příruby podle DIN 2401, maximální tlak v barech Teplota média C do 50 C 66 C 85 C 100 C 150 C 177 C Příruba PN 10 uhlíková ocel ,6 9 PN nerez ocel 10 9,5 8,9 8,4 7,6 7,2 PN nerez ocel 10 9,7 9,4 9,2 8,6 8,4 PN 16 uhlíková ocel ,2 14,2 PN nerez ocel 16 15,2 14,3 13,5 12,2 11,6 PN nerez ocel 16 15,6 15,1 14,7 13,8 13,4 PN 25 uhlíková ocel ,4 PN nerez ocel 25 23,8 22,3 21,2 19,1 18,2 PN nerez ocel 25 24,4 23,7 23,1 21,6 21 PN 40 uhlíková ocel ,1 34,7 PN nerez ocel 31,1 29,9 28,6 27,5 25,8 25,1 PN nerez ocel ,8 36,9 34,6 33,6 Zásady montáže čidla do potrubí. Rovné úseky před a za průtokoměrem. Indukční průtokoměry jsou obecně méně náchylné na změnu rychlostního profilu měřeného média než ostatní typy přístrojů. Pro garantování publikované přesnosti za měnících se provozních podmínek je nutné instalovat průtokoměr s potrubím, jehož rovný úsek je aspoň délce pěti průměrů potrubí před průtokoměrem a o délce tří průměrů potrubí za průtokoměrem (obrázek 1). Tyto rovné délky uklidňujícího potrubí obvykle postačují pro instalaci za koleny, zúženími, apod. 5 z 17

6 Obrázek 2 Zemnění trubice Pro správnou funkci každého indukčního průtokoměru je nutné dodržet zásady správného zemnění. Ty se mění podle materiálu a vodivosti potrubí. V případě, že průtokoměr připojujeme na potrubí vodivé, spojíme zemnící šrouby přírub s připojovacím potrubím pomocí vodiče, případně spojení zajistíme pomocí vějířových podložek pod hlavami a maticemi spojovacího materiálu, který spojuje průtokoměr s potrubím (obrázek 3). V případě, že instalujeme průtokoměr do potrubí, kde médium není v kontaktu s elektricky vodivou stěnou, např. potrubí je plastové, nebo potrubí obsahuje vystýlku. Potom použijeme zemnící kroužky, které vkládáme mezi průtokoměr, těsnění a příruby připojovacího potrubí. Tyto zemnící kroužky spojíme vodivě s přírubami a tělesem průtokoměru. Další možností uzemnění média jsou zemnící elektrody, které jsou obvyklé vloženy do vlastního tělesa čidla průtokoměru Obrázek 3 Úplné zaplavení čidla médiem bez zavzdušnění Zavzdušněné čidlo způsobuje nepřesné, nestabilní měření a proto je třeba čidlo umístit ve vodorovné či stoupající části potrubní větve. Nebo jej umístit do sifonu (obrázek 4). Doporučujeme, aby i tehdy, pokud kapalina neproudí, bylo čidlo trvale zaplaveno. Obrázek 4 6 z 17

7 Navrhování velikosti průtokoměru Rozměr průtokoměru je jeden z nejdůležitějších parametrů, protože ovlivňuje rychlost měřeného média. Střední lineární rychlost média v potrubí by měla odpovídat následné tabulce. Je nutné zvolit takovou velikost trubice, která generuje optimální podmínky měření, a tím nejlepší možné výsledky. I mimo tyto rozsahy může průtokoměr měřit s velmi dobrou přesností, kontaktujte, prosím, EMKOMETER. Tabulka. Určení velikosti průtokoměru. Aplikace Normální měření 0,6 6,1 Abrazivní suspenze 0,9 3,1 Neabrazivní suspenze 1,5 4,6 Rozsah rychlostí m/s Volba mezi kompaktním provedením a odděleným provedením čidla a převodníku. Oddělenou verzi čidla a převodníku volíme např. tehdy, je-li v místě instalace čidla či jeho okolí: Teplota příliš nízká nebo příliš vysoká (např. vlivem klimatu) Přítomnost vibrací Možnost zaplavení, vliv povětrnosti Převodník je vybaven displejem, na který by nebylo vidět Kompaktní provedení 7 z 17

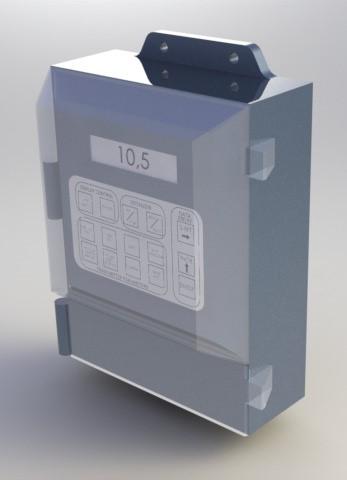

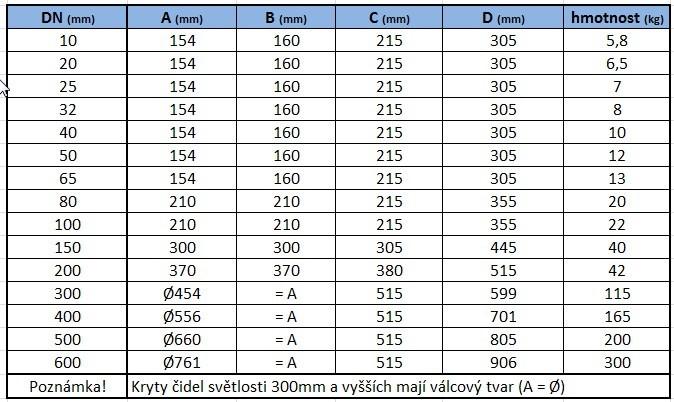

8 Rozměry čidla a kompaktně připojené elektroniky Pro větší světlosti na přání zákazníka Oddělené nástěnné provedení elektroniky 8 z 17

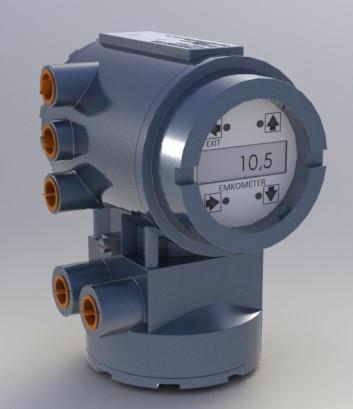

9 Provedení oddělené varianta pro prostředí s nebezpečím výbuchu Efekt vibrace Splňuje požadavky normy IEC 770. Efekt montážní polohy Bez efektu, je-li splněna zaplněnost trubice průtokoměru. Čidlo průtokoměru by mělo být orientováno tak, aby měřící elektrody byly přibližně vodorovné. Poloha měřících elektrod je u kruhových těles označená na plášti tělesa, u dělených krytů čidla jsou elektrody v dělící rovině krytu. Nátěr Polyuretan, epoxid, akrylát. Doba reakce na změnu průtoku 0.2 s z nulového průtoku. Spodní oříznutí průtoku Nastavitelné v rozsahu 0,0003-0,3 m/s. Vlhkost okolí % RH při. 9 z 17

10 Povolené přetížení Výstupní signál pokračuje až k 110% průtoku, potom zůstává konstantní. Převodník podá o přetížení zprávu. Tlumení Nastavitelné mezi 0,2-256 s. Opakovatelnost ± 0,1% z měřené hodnoty. Efekt okolní teploty ± 0,25% změna přes celý teplotní rozsah převodníku. EMC kompatibilita Splňuje požadavky specifikace podle NAMUR doporučení: květen 1993, Kap. 1. Elektromagnetická kompatibilita (EMC) pro procesní a laboratorní zařízení. Prostředí s nebezpečím výbuchu M/ pro bezpečné oblasti, CE. Tabulka relace teploty okolí a teploty média Dimenze (mm) Maximální teplota okolí Maximální teplota média C T až až až až až až až až 900 Převodník 35 C 60 C 40 C 55 C 40 C 60 C 120 C 35 C 125 C 60 C 125 C 75 C 40 C 130 C 90 C 75 C 40 C 135 C 110 C 75 C 60 C 140 C 115 C 80 C Teplotní třída T3 T4 T3 T4 T3 T4 T5 T3 T4 T5 T6 T3 T4 T5 T6 T3 T4 T5 T6 Rozsahy rychlostí měřeného média 0,08 10 m/s Napájení 115 nebo 230 V AC ± 10%, Hz nebo 1030 V DC. Spotřeba 20 watů maximum. 10 z 17

11 Limit okolní teploty převodníku operační -29 až 60 C s displejem. -34 až 66 C bez displeje Uložení -30 až 80 C Výstupní signály 4-20 ma, interně nebo externě napájený od 5 do 24 VDC; 0 až 1000 ohm. Nastavitelný pulzní výstup v rozsahu 0 až 1000 Hz; externě napájený, 5 až 24 V DC. HART komunikační protokol je přítomný na analogovém proudovém výstupu. Digitální výstup Tranzistorový spínač až do 3 W, externě napájený, 5až 24 VDC pro indikaci některé z následujících veličin: Reverzní průtok Nulový průtok Ukáže nulový průtok přístrojem (pro testovací a výstražné systémy) Tlumení Nastavitelné mezi 0,2 a 256s. Certifikace pro prostředí s nebezpečím výbuchu ± 0,1% z měřené hodnoty. Materiály konstrukce - kryt Hliníková slitina, NEMA 4X a IEC 529 IP65. Pollution Degree 2. Těsnění krytu - guma. Vývodky M20 x 1,5 Ovládací panel Indikátor stisku tla ítka LCD displej Parametrická tla ítka Parametrická tla ítka 11 z 17

12 Ovládací panel popis EXIT, šipka vlevo: Přesouvá kursor na předešlou obrazovku. Startuje počítání při jeho zastavení nebo ho zastavuje, pokud je funkční. Šipka vzhůru: Přesouvá kursor o jednu zvýrazněnou položku vzhůru. Mění hodnotu parametru podle předdefinovaných hodnot. Šipka dolů: Přesouvá kursor o jednu zvýrazněnou položku dolů. Mění hodnotu parametru podle předdefinovaných hodnot. Šipka doprava: Vkládá hodnotu specifického pole na displeji. Přesouvá kursor na další položku. Mění hodnotu parametru v předem definovaném pořadí. Stornování vybrané operace. Zastavení zobrazování displeje totalizátoru (počítadlo stále počítá). Vynulování po jeho zastavení totalizéru. Rotace displeje: Každá instalace převodníku je odlišná. Proto je možné měnit orientaci ovládacího panelu s displejem podle následujícího postupu. 1. Odpojte napájení převodníku. 2. Odšroubujte a odstraňte kryt displeje. Kryt displeje nikdy neodstraňujte ve výbušném prostředí, pokud jsou obvody pod napětím. 3. Odšroubujte tři šrouby, kterými je upevněn ovládací panel k tělu převodníku. 4. Opatrně odpojte ovládací panel od převodníku. 5. Odpojte pin adaptér ze zadní strany ovládacího panelu 6. Vložte krátký konec pin adaptéru do konektoru J201. Přesvědčte se, zda jsou všehny části správně zasunuty. 7. Otočte ovládací panel do Vámi požadované pozice (po 90 ) a opatrně přitlačte pin adaptér do ovládacího panelu. POZNÁMKA: nepřesnost při zasunování pin adaptéru může způsobit jeho nenávratné zničení. 8. Přišroubujte opět tři šrouby, kterými je upevněn ovládací panel do těla převodníku. 9. Nasaďte plastový kryt ovládacího panelu. 10. Našroubujte kryt displeje. Vkládání dat: Klávesy ovládacího panelu nemají žádnou numerickou část. Pokud chcete vkládat numerické hodnoty, postupujte podle následujícího postupu: 1. Aktivujte příslušnou funkci. 2. Použijte šipku doprava pro zvýraznění položky, kterou chcete změnit. 3. Použijte šipky nahoru nebo dolu ke změně hodnoty požadované položky. Pro numerické položky mění šipky hodnotu položky v pořadí 0-9, desetinná tečka, čárka a mezera. Pro znakové položky mění šipky hodnotu položky v pořadí A-Z, číslice 0-9 a symboly &, +, -, *, /, % a mezera. Tyto šipky se také používají ke změnám podle předdefinovaných seznamů ( nevyžadují přímý vstup nějaké hodnoty). 4. Použijte šipku doprava ke zvýraznění a změně znaků (číslic), které chcete změnit. 5. Stiskněte EXIT (šipku doleva) pokud je již požadovaná hodnota zobrazena na displeji a chcete hodnotu uložit. Příklad nastavení hodnoty: nastavení velikosti potrubí 1. Přes základní nastavení aktivujte funkci velikost potrubí. 2. Šipkami nahoru a dolu změňte hodnotu velikosti potrubí podle předem definovaných hodnot. 3. Při zobrazení požadované hodnoty stiskněte klávesu šipku doleva EXIT. 4. Je-li to nutné přepněte řízení smyčky na manuální a stiskněte znovu šipku doleva EXIT. Za několik okamžiků zobrazí displej novou hodnotu dimenze průtokoměru spolu s maximálním možným průtokem. 12 z 17

13 Strom displeje Display Displej Totalizer Počítadlo Display setup Nastavení displeje Basic setup Základní nastavení Detailed setup Pokročilé nastavení Transmitter test Test převodníku Flow rate display Hodnota průtoku Totalize display Displej počítadla Display lock Zamknutí displeje Units Jednotky Tube size Dimenze průtokoměru Tube cal. No. Kalibrační faktor trubice URV, LRV Horní a spodní max. rozsah Damping Tlumení End of list Konec seznamu Lo-Flow cutoff Spodní oříznutí průtoku Dig out config Konfigurace diskrétních výstupů Special units Speciální jednotky Coil frequency Frekvence magnetické cívky Sig. Processing Zpracování signálu End of list Konec seznamu Xmtr. Test Test výstupních obvodů Loop test Test proudové smyčky Pulse test Test pulsního výstupu End of list Konec seznamu URV configure Konfigurace max. hodnoty průtoku LRV configure Konfigurace min. hodnoty průtoku Dig out select Volba typu digitální komunikace Pulse output Frekvenční výstup Aux output Stavový výstup Signal processing control Řízení zpracování signálu Signal processing samples Vzorkování zpracování signálu Signal processing max% limit Max. limit (v %) pro použití zpracování signálu Signal processing time limit Časový limit pro použití zpracování signálu 13 z 17

14 4-20mA Trim Posun proudové smyčky Transmitter trim Posun hodnot převodníku Auto zero Automatické nulování Gain trim Hodnota zesílení Error messages Chybová hlášení Xmtr. Tag Štítek převodníku Xmtr. S/N Seriové číslo převodníku Software rev. Číslo revize programového vybavení Description Popis - uživatelsky definovaná zpráva Messages Zprávy Device information Informace o přístroji Flowtube tag Štítek trubky senzoru Flowtube S/N Sériové číslo trubky senzoru Liner material Materiál výstelky Electrode type Typ elektrody Electrode material Materiál elektrody Flange type Typ příruby Flange material Materiál příruby Diagnostické zprávy a chybová hlášení Při výskytu nepředvídatelné události zobrazí převodník na displeji některou z následujících zpráv. Symptom Potenciální příčina Doporučená akce Empty pipe Zobrazena zpráva o nezaplněnosti potrubí Prázdné potrubí Chyba elektrody Vodivost je menší než 5 microsiemens/cm Žádná, zpráva bude zrušena, pokud dojde k zaplnění potrubí. Proveďte test trubice C a D (viz. Kapitola odstraňování problémů) Nesprávné použití přístroje. Měřené medium musí mít vyšší vodivost než 5microsiemens/cm 14 z 17

15 Coil open ckt Otevřený obvod cívek Autozero failure Chyba při nulování senzoru Na displeji se nic neukáže Displej bliká, zobrazuje nesmyslné znaky Ovládací panel s displejem nereaguje na stisk klávesy Zničené cívky Zničená elektronika Průtok nebyl nulový v okamžiku nulování Nesprávné nastavení převodníku Chyba ovládacího panelu Chyba elektroniky Nedochází k dostatečnému napájení displeje Chyba ovládacího panelu Chyba elektroniky Sklo krytu ovl. panelu je znečištěné Zkontrolujte cívky senzoru. Proveďte test A (viz. kapitola odstraňování problémů) Vyměňte elektroniku přístroje Dokonale uzavřete ventil k zabránění toku a znovu proveďte nulování senzoru Nastavte správně převodník pomocí komunikátoru HART Vyměňte ovládací panel Vyměňte elektroniku Dobijte baterii, popřípadě vyměňte elektroniku Vyměňte ovl. panel, použijte HART převodník ke správné konfiguraci přístroje Vyměňte elektroniku Vyčistěte sklo krytu ovl. panelu Odstraňování problémů Základní údržba: problém v chování převodníku je nejčastěji indikován špatnou úrovní výstupního signálu, chybovými hlášeními nebo špatnými výsledky testů. Vždy vyzkoušejte všechny možnosti pro nalezení potenciálního zdroje problémů. Bezpečnostní zprávy: instrukce a postupy uvedené v této kapitole mohou vyžadovat speciální požadavky na pracovníka k dodržení jeho personální bezpečnosti. Proto si velmi dobře přečtěte tyto bezpečnostní zprávy před počátkem práce.!varování! Výbuch může způsobit smrt nebo vážné poškození života. Vždy zkontrolujte specifikaci venkovního prostředí a senzoru i převodníku. Neodstraňujte kryt převodníku pod napájením v prostředí s nebezpečím výbuchu Před připojením HART komunikátoru v prostředí s nebezpečím výbuchu se přesvědčte, že přístroj je zapojen jiskrově bezpečně!varování! Chyba v postupech může způsobit nevratné poškození přístroje nebo poškození zdraví pracovníka. Nikdy neprovádějte jiné servisní zásahy, než uvedené v tomto manuálu.!varování! Vysoké napětí způsobuje elektrický šok. * nikdy se nedotýkejte částí svorkovnic pod napětím!varování! Špatnou manipulací s přístrojem může dojít k emisi mřeného media, které může být toxické a způsobit vážné poškození života nebo dokonce smrt a vážnou ekologickou havárii. 15 z 17

16 Základní postupy odstraňování poruch Symptom Příčina Možný postup nápravy Výstup na 0 ma Výstup na 4 ma Převodník je bez napájení Nesprávně nakonfigurovaný analogový výstup Chyba elektroniky Převodník je v multidrop módu Spodní mez oříznutí je nastavena příliš nízko Průtok je v opačném směru Zkrat na cívkách Prázdné potrubí Chyba elektroniky Zkontrolujte funkčnost zdroje napájení a jeho připojení Zkontrolujte přepínač napájení Vyměňte elektroniku přístroje Konfigurujte adresu přístroje na 0 a tím vypněte multidrop mód Zvyšte hodnotu oříznutí nebo zvyšte průtok přes měřidlo Povolte funkci zpětného toku Proveďte test cívky (test A-B) Naplňte potrubí Vyměňte elektroniku přístroje Výstup na 21,6 ma Výstup na úrovni alarmu Převodník nemá správně nastavený rozsah Chyba elektroniky Převodník nemá napájení Resetujte hodnoty LRV a URV Zkontrolujte nastavení velikosti potrubí, zda korespondují se skutečností Vypněte a znovu zapněte napájení. Pokud se chyba stále vyskytuje, vyměňte elektronickou desku převodníku Zkontrolujte funkčnost zdroje napájení a jeho připojení Při nenulovém průtoku je pulzní výstup nulový Komunikační problémy s HART Chyba v ovládacím panelu nebo komunikátoru Špatné zapojení kabelů Zpětný tok Šířka pulzu je příliš velká Chyba elektroniky 4-20mA konfigurace smyčky Problém se zapojením komunikační smyčky Slabá baterie ručního komunikátoru HART Stará verze programového vybavení komunikátoru Mnoho možných příčin Zkontrolujte zapojení vodičů a opravte jej Povolte funkci zpětného toku Vynulujte šířku pulzu Vyměňte elektroniku přístroje Zkontrolujte přepínač napájení (internal/ external). HART komunikace funkční smyčku 4-20mA Nesprávná hodnota celkového odporu smyčky (minimálně 250 ohmů) Vyměňte baterii ručního komunikátoru Kontaktujte firmu EMKOMETER pro update Vašeho komunikátoru Prohlédněte si seznam chybových hlášení displeje a ovládacího panelu 16 z 17

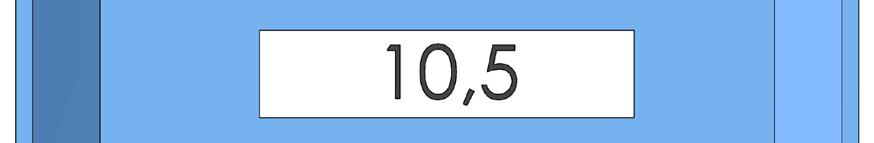

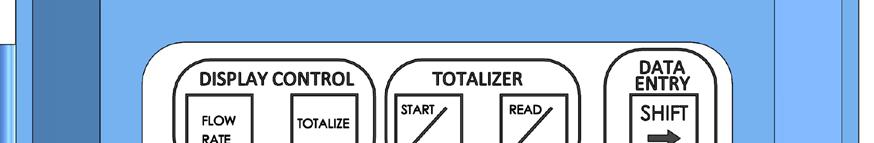

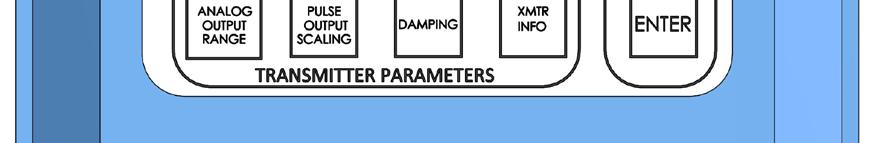

17 Ovládací panel Ovládací panel a jeho funkce Klávesa Funkce klávesy Shift Přesunuje blikající kurzor na displeji o jeden znak doprava Přepíná mezi dostupnými hodnotami Increment Zvyšuje znak pod kursorem o jednu hodnotu Přepíná mezi číslicemi, písmeny a znaky, které lze použít v dané operaci Přepíná mezi dostupnými hodnotami Enter Ukládá zobrazenou hodnotu vybranou v předchozím kroku pomocí kláves SHIFT a INCREMENT Display control keys Přepíná funkce počítadla a aktuálního průtoku Flow rate Totalize Start / Stop Read / Reset Zobrazuje uživatelsky definované parametry pro indikaci průtoku Zobrazuje současný stav počítadla převodníku a aktivuje skupinu kláves počítadla, sečte dopředný i zpětný průtok nebo celkový průtok Spouští počítadlo zobrazované na displeji, bylo-li stopnuté a zastavuje počítadlo, bylo-li spuštěné Vynuluje stav počítadla, je li stopnuté a běží li počítadlo pozastavuje údaj na displeji 17 z 17
