Průvodce instalací ve venkovním prostředí

Transkript

1 Průvodce instalací ve venkovním prostředí 1

2 1. INSTALACE ZAŘÍZENÍ (1) Přiložte montážní šablonu na stěnu. Vyvrtejte otvory podle značek na šabloně (díry pro šrouby a vedení). (2) Odstraňte šroub na spodní straně přístroje. (3) Odstraňte zadní kryt a voděodolnou vložku. 2

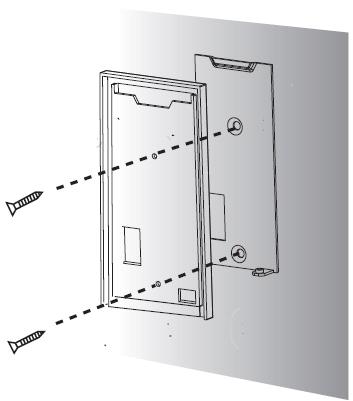

3 Na voděodolné vložce je potřeba odstranit nelepící část viz. šipka a následně vložku přilepit na zadní kryt (konzolu) a připevnit na stěnu viz. (obr. 4) (4) Připevněte zadní kryt a voděodolnou vložku na stěnu. (5) Nasaďte přístroj na voděodolnou vložku. (6) Připevněte zařízení šroubem k zadnímu krytu. 3

4 2 1!Upozornění! Po připevnění terminálu na stěnu je potřeba po celém obvodu terminálu a to na obou místech 1 a 2 viz obr. výše, zasilikonovat voděodolnou vložku, tak aby se zabránilo působení vnějších vlivů počasí - vlhkost a další. Jakmile je terminál připevněn na stěnu a zasilikonován, umístíme na zeď stříšku, nebo kryt, který bude chránit terminál proti dešti nebo sněhu. Viz například obr. níže. 4

5 2. STRUKTURA A FUNKCE Funkce přístupového systému: (1) Pokud registrovaný uživatel projde ověřením, zařízení odemkne dveře (2) Dveřní senzor detekuje stav otevřeno/zavřeno. Pokud jsou dveře otevřené nebo nesprávně zavřené je spuštěn poplachový signál. (3) Pokud je zařízení nedovoleně odstraňováno, vyšle poplachový signál (4) Externí čtečka karet je podporována (5) Tlačítko EXIT je podporováno (je vhodné k otevírání dveří zevnitř) (6) Podporuje RS485, TCP/IP spojení s PC. Jeden PC může pracovat s více zařízeními. 3. PŘIPOJENÍ ZÁMKU (1) Systém podporuje NO a NC zámek. Například NO zámek (normálně otevřený) je připojen s NO svorkou a NC zámek je připojen s NC svorkou. (2) Je-li elektrický zámek připojen k přístupovému systému, je potřeba dioda FR107 (obsažena v balení), aby se zabránilo vlivu vlastní indukce EMF na systém, neobracejte polarity (I) Sdílené napájení se zámkem: 5

6 Zařízení sdílí napájení se zámkem: U LOCK =12V, I-I LOCK >1A 1 A zámek je v blízkosti zařízení. (II) Nesdílené napájení se zámkem: Zařízení nesdílí napájení se zámkem: A. U LOCK =12V I-I LOCK 1A; B. U LOCK 12V; C. Zámek je daleko od zařízení. 1: I : výstupní proud zařízení, U LOCK : zámek napětí, I LOCK : zámek proud. 6

7 4. PŘIPOJENÍ OSTATNÍCH ČÁSTÍ Výstupní napětí 12V DC pro Alarm 5. PŘIPOJENÍ NAPÁJENÍ Vstupní DC 12V, 500mA (50mA v pohotovostním režimu) Plus je spojen s '+12 V', mínus je spojen s 'GND' (neměňte polarity!!). 7

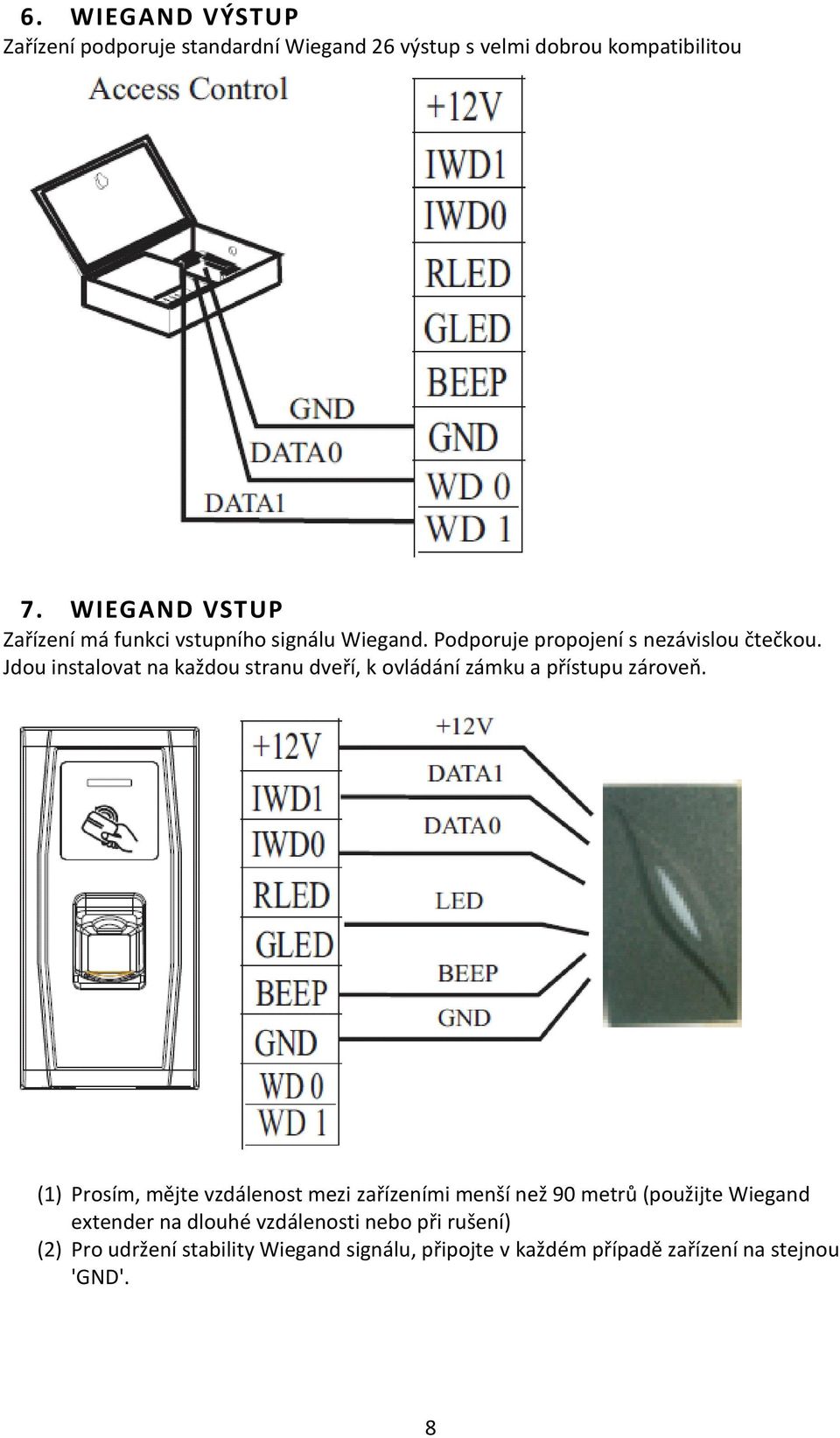

8 6. WIEGAND VÝSTUP Zařízení podporuje standardní Wiegand 26 výstup s velmi dobrou kompatibilitou 7. WIEGAND VSTUP Zařízení má funkci vstupního signálu Wiegand. Podporuje propojení s nezávislou čtečkou. Jdou instalovat na každou stranu dveří, k ovládání zámku a přístupu zároveň. (1) Prosím, mějte vzdálenost mezi zařízeními menší než 90 metrů (použijte Wiegand extender na dlouhé vzdálenosti nebo při rušení) (2) Pro udržení stability Wiegand signálu, připojte v každém případě zařízení na stejnou 'GND'. 8

9 8. OSTATNÍ FUNKCE (1) Manuální reset: Pokud zařízení nepracuje správně, můžete použít Reset k restartování zařízení. Odstraňte černý gumový kryt, podržte tlačítko reset špičatým nástrojem (průměr menší než 2mm). (2) Externí USB klávesnice Zařízení podporuje externí klávesnici, která nabízí flexibilnější operace (přidání uživatele, odstranění uživatele, nastavení hesla klávesnice atd..). Klávesnici je třeba zakoupit samostatně. Použití viz uživatelský manuál. 9

10 (3) Obnovení továrního nastavení Pro obnovení továrního nastavení můžete použít tamper (8-3) nastaví tovární systémové heslo, IP adresu, RS485 adresu, atd. Více informací naleznete v uživatelském manuálu. Poznámka: Uživatelská data nebudou vymazána. 9. KOMUNIKACE Zařízení podporuje dva režimy komunikace pro výměnu informací a komunikaci s PC softwarem: RS485 a TCP/IP, všechny podporují dálkové ovládání. (1) Režim RS485 Použijte uvedený RS485 kabel, aktivní RS485 převodník a bus-typ zapojení. (I) Aby se zamezilo rušení na sběrnici RS485 připojte rezistor 120 Euro. To znamená, přepněte spínač 4 do polohy ON. (II) RS485 číslo zařízení je uvedeno v PC softwaru. Můžete ho měnit následovně.(výchozí stav přepínače je OFF ). 10

11 (2) Režim TCP/I (I) Křížený kabel: přístroj a PC jsou připojené přímo. (9-2) (II) Přímý kabel: přístroj a počítač jsou připojené k síti LAN/WAN pomocí switche. (9-3) 10. UPOZORNĚNÍ (1) Napájecí kabel připojte až je provedena celá elektroinstalace. Pokud zařízení pracuje abnormálně, vypněte napájení, poté proveďte nezbytné kontroly. Nezapomeňte, že při práci pod napětím může dojít k poškození zařízení, na toto poškození se nevztahuje záruka. (2) Doporučujeme 3A/12V DC napájení. Kontaktujte technické pracovníky pro podrobnosti. (3) Přečtěte si prosím pozorně popis svorek a vedení. Na škody způsobené nesprávnými operacemi se nevztahuje záruka. (4) Udržujte exponované části drátu menší než 5 mm, aby nedošlo k nechtěnému spojení. (5) Spojte GND elektroinstalací, zejména v elektrostatickém prostředí. (6) Neměňte typ kabelu, kvůli velké vzdálenost mezi napájením a zařízením. Věnujte pozornost úbytku napětí při volbě kabelu 11
