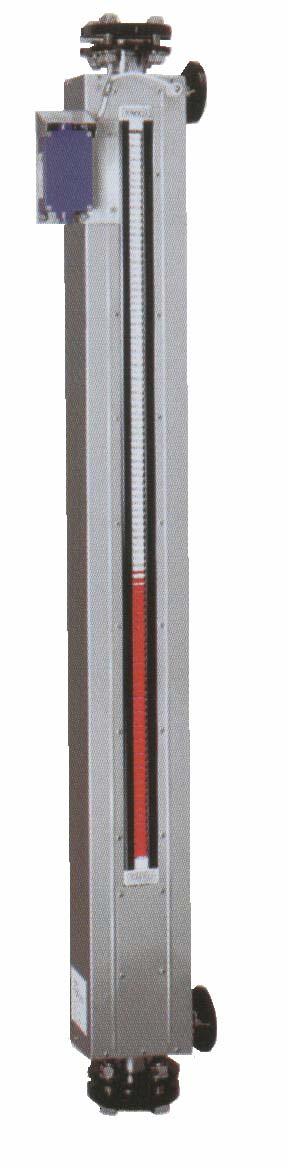

Použití: Hladinoměr L 21 Hladinoměr typu L 21 se používá k měření výšky hladin, popřípadě rozhraní hladin kapalin v otevřených a tlakových zásobních nádržích.

1 Použití: Hladinoměr L 21 Hladinoměr typu L 21 se používá k měření výšky hladin, popřípadě rozhraní hladin kapalin v otevřených a tlakových zásobních nádržích. Materiálové provedení těchto hladinoměrů, vysoce jakostní nerezová ocel, popřípadě provedení měřící části z chemicky odolných materiálů a skutečnost, že pro místní měření není vlastní měřící zařízení nutné napájet, umožňuje tento typ hladinoměrů používat pro měření látek hořlavých, chemicky agresivních, toxických a to i ve velmi náročných provozních podmínkách, jako jsou vysoké teploty měřeného media a tlaky, které na něj působí. Na přání zákazníka může být tento hladinoměr dovybaven mezními kontakty, které umožňuji sledování minimální, nebo maximální hladiny měřené kapaliny v nádrži a tím i následné spínání, popřípadě vypínání čerpadel, otevírání nebo uzavírání ventilů atd. Dále může být vybaven snímačem průběžného stavu hladiny a proudovým výstupem 4-20 ma pro sledování výšky hladiny v nádrži přímo z velínu řídícího střediska. Místní ukazatel může být dodán na základě požadavku v těchto dvou provedeních: skleněná trubice, v níž se jako ukazatel hladiny pohybuje sledovací magnet magnetické přetáčecí válečky v liště, které s výškou hladiny mění barvu (bílá červená). Dále může být dovybaven tepelnou izolací měřící trubice, popřípadě parním nebo elektrickým otápěním měřící trubice. Pro snadné odkalení (odvzdušnění) měřící trubice může být odvodňovací (odvzdušňovací) zátka nahrazena vypouštěcím (odvzdušňovacím) kohoutem. Přednosti výrobku: o jednoduché a robustní provedení z nerezové oceli o možnost provedení částí přicházejících do styku s mediem z PP, PVDF nebo PVC o měří spolehlivě hladiny kapalin a zkapalněných plynů s měrnou hmotností větší než 400 kg.m -3 o lze použít k měření rozhraní hladin kapalin při rozdílu měrných hmotností větším než 100 kg.m -3 o v celo nerezovém provedení odolává tlakům do 4 MPa, na přání až 40 MPa a teplotám do 400C o v provedení PP a PVDF tlaku 0,6 MPa a teplotám do 80C o v provedení PVC tlaku 0,6 MPa a teplotám do 60C 69

2 o tlaku vzdorné a plynotěsné oddělení měřící části a ukazatele o místní ukazatel ve dvou provedeních: skleněná trubice se sledovacím magnetem magnetické přetáčecí válečky v duralové liště s průzorem o ukazatel vč. mezních kontaktů a proudového výstupu je vyměnitelný bez vypouštění nádrže o možnost tepelné izolace měřící části hladinoměru o možnost parního nebo elektrického otápění měřící části hladinoměru o přístroj je schválen pro prostředí s nebezpečím výbuchu, pro tlakové nádoby a kotle Funkce přístroje: Hladinoměr se připojuje pomocí přírub, nebo závitového připojení ve svislé poloze z boku k nádrži v níž má být sledována hladina, nebo rozhraní hladin měřené kapaliny. Pracuje na principu spojených nádob, kde v měřící trubici plovák se zabudovaným permanentním magnetem kopíruje výšku hladiny ve sledované nádrži a aktivuje buď sledovací magnet v měřící trubici se stupnicí nebo přetáčecí magnetické terčíky. Sloupek terčíků, které změnily svou orientaci a tím i barvu ( z bílé na červenou), nebo poloha sledovacího magnetu ve skleněné trubici určuje naměřenou výšku hladiny v nádrži. V případě přání zákazníka je možno výšku hladiny odečítat z pomocné stupnice a to v délkových jednotkách, jednotkách objemu v procentech atd. dle přání zákazníka. Dále je měřící zařízení možno do vybavit i několika mezními kontakty ( max. min.) stavu hladiny v nádrži, ochrana proti přeplnění, snímačem SP4 s elektrickým lineárním výstupem 4-20 ma pro dálkový přenos naměřených hodnot. Typové označení: L21/.../.../.../.../.../.../ / Př.: L21/2000/A25-16/N/SP1/NO/B/I 1. Rozteč přírub M v mm 2. Připojení přístroje k nádrži, DN PN příruby A vodorovné připojení B svislé připojení C svislý vtok, vodorovný výtok D vodorovný vtok, svislý výtok 2. Materiálové provedení: N nerez chromniklová ocel PP polypropylen S sklo jiné materiály 3. Dálkový přenos naměřených hodnot: SP 1 minimum SP 2 maximum SP 4 elektrický výstup 4-20 ma ( zobrazení a převodník viz technické údaje) 70

3 HART komunikace 4. Rozsah použití NO - normální prostředí EX - prostředí s nebezpečím výbuchu ZO - znečišťující, sedimentující a krystalizující kapaliny 5. Speciální provedení A místní ukazování pojížděcím magnetem B - místní ukazování přetáčecími válečky HT provedení pro teploty do 400C HP1 max. tlak 1,6 MPa, min hustota 500 kg.m -3 HP2 max. tlak 4 MPa, min. hustota 830 kg.m -3 HP3 max. tlak 0,6 MPa- PP plovák, min hustota 700 kg.m -3 TS rozhraní dvou kapalin s rozdílnou hustotou 6. I izolovaná měřící trubice OP otápěná měřící trubice parou nebo horkou vodou OE otápěná měřící trubice topným kabelem Typové označení přímého stavoznaku se skleněnou trubicí: L21S/ / / / Př: L21S/1500/A25-16/S Hladinoměr se připojuje pomocí přírub, nebo závitového připojení ve svislé poloze z boku k nádrži v níž má být sledována hladina, nebo rozhraní hladin měřené kapaliny. Pracuje na principu spojených nádob. Hladinoměr slouží k přímému sledování stavu hladiny kapaliny v tlakových i beztlakých nádržích. Měřicí skleněná trubice je chráněna kovovým bezpečnostním krytem. Hladinoměr nesmí být vystaven tlakovým rázům, vibracím a otřesům. Zařízení je schváleno: Z hlediska technické bezpečnosti : Institutem technické inspekce Praha, organizace státního dozoru, inspekční orgán 4001, Jílová 14, 702 Ostrava Pod. č.j. 2990/07.02/99/15.07/1,2 Pro použití v prostředí s nebezpečím výbuchu: Státní zkušebnou č. 210 FTZÚ 02 ATEX 0453X 71

4 Technické údaje: Typ přístroje L 21 L 21S Médium Kapaliny a zkapalněné plyny Kapaliny měrná hmotnost Od 0,4 kg/l Max. rozsah měření Provedení nerez standart - na přání provedení PVC, PP, PVDF- standart - na přání 0,3 6,0 m 0,3 9,0 m 0,3 6,0 m 0,3 9,0 m 0,1 1,5 m Až 3 m Chyba měření Maximální tlak standart nerezové provedení standart provedení PP, PVC, PVDF Teplota kapaliny standart nerezové provedení na přání nerezové provedení provedení PP a PVDF provedení PVC Připojení - provedení nerez - provedení PP, PVDF, PVC Materiál (částí ve styku s kapalinou) Montážní poloha Místní ukazování Mezní kontakty Dálkový přenos měřených dat Snímač SP4 vyhodnocovací zařízení VZI 211 R s převodníkem do panelu 5 mm 4 MPa 0,6 Mpa na přání může být i více, záleží na provedení PN příruby a tlakové odolnosti použitého plováku -30 až C -200 až C -20 až 80 C -20 až 60 C 1,6 MPa - 30 až C Přírubami DN 15 až DN 50, PN 16 nebo PN 40 nebo potravinářským šroubením Ermeto 12 přírubami DN 15 až DN 50, PN 6 nebo PN 10 Nerez ČSN 17246, DIN 1,4541, PP, Sklo, nerez, mosaz, pryž, teflon, PVC, Na přání jiné na přání jiné Svislá Terčíkový ukazatel bez stupnice Terčíkový ukazatel se stupnicí ve zvolených jednotkách Skleněná trubice s magnetem bez stupnice Skleněná trubice s magnetem a stupnicí ve zvolených jednotkách SP 1 minimum SP 2 maximum může být doplněn oddělovacím kontaktem na DIN lištu Teplota okolí 30 až 130 C Teplota okolí 30 až C Zobrazení výše hladiny, objemu, 2 meze, Aktivní výstup 0/4-20 ma Napájení 220 V, 50 Hz převodník ECLM na lištu DIN, na stěnu,na lištu TS 35, TS 32 převodník do prostředí s nebezpečím výbuchu typ RIP-EX, ECLM 5102 Oblasti použití pasivní výstup 4-20 ma Napájení 9-36Vss Teplota okolí: -30 až 70 C -bez displeje -10 až 55 C s displejem aktivní výstup 4-20 ma teplota okolí 30 až 40 C napájení 9-26Vss Indikace hladin v tlakových i beztlakých nádržích 72

5 Objednávání: Při objednávce prosíme uvádět: druh média, koncentrace v %, obsah mechanických a feromagnetických nečistot hustotu a viskozitu teplotu a přetlak (provozní a maximální) měřící rozsah jednotky požadavky na elektrické výstupy Montáž: před montáží hladinoměru zkontrolujte zda v měřícím tělese nejsou nečistoty při vkládání plováku pozor na jeho správnou polohu, horní část má dva prolisy ve vzdálenosti 6 mm od sebe těsnění musí být vystředěno v přírubách a šroubeních šroubové spoje utahujte povoleným kroutícím momentem určeným pro daný provozní tlak v nádržích každý přístroj je tlakově zkoušen 1,5 násobkem provozního tlaku, který je uveden v objednávce zkontrolujte provozní údaje na štítku hladinoměru, zda odpovídají vlastnostem měřené kapaliny před uvedením do provozu zkontrolujte, zda je uzavřena odkalovací, odvzdušňovací zátka, odvzdušňovací kohout otevřete uzavírací armatury u připojovacích přírub měřidla nyní je přístroj připraven k měření Údržba: Při běžném provozu nevyžaduje přístroj zvláštní údržbu. Obsluha se zaměřuje pouze na kontrolu těsnosti připojení, popřípadě při měření znečištěné kapaliny na občasné odkalení, popřípadě propláchnutí měřící trubice, popřípadě očištění plováku. Při této činnosti dodržujte příslušná bezpečnostní, protipožární a ekologická opatření 73

6 74
