Designová LED tlačítka a kontrolky řady LW

Transkript

1 INFORMAČNÍ PRODUKTOVÝ BULLETIN SPOLEČNOSTI REM-Technik s.r.o Designová LED tlačítka a kontrolky řady LW SmartPROFINET pro CPU VIPA str. 4 Ultrazvukové senzory P49 str. 6 Bezpečnostní závory SAFEGATE str. 10

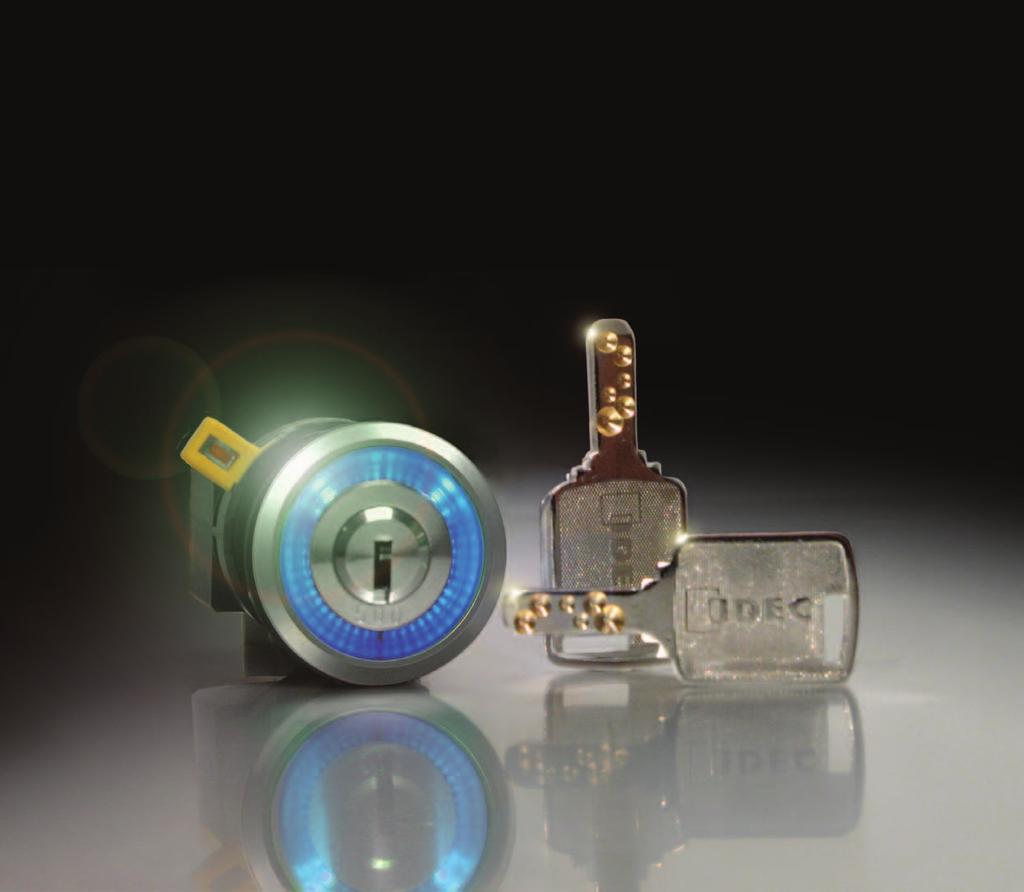

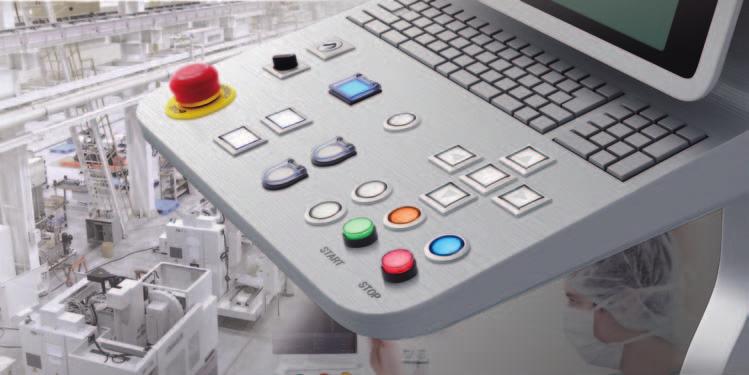

2 Vážení obchodní partneři a čtenáři REMinfo! KOMPONENTY PRO SPÍNÁNÍ LW užší než kdy předtím Vytříbený design Více než 70 let zkušeností výrobce IDEC znamená pro zákazníky jistotu, že jim řada tlačítek LW Silhouette přinese výrazný a neotřelý design, který pozvedne ovládací panely, stroje a jiná zařízení. Elegantní styl tlačítek LW vnese exkluzivitu a inovativní vzhled do každé aplikace. Zasíláme Vám poslední letošní číslo našeho bulletinu REMinfo, ve kterém Vám představujeme designová tlačítka od našeho partnera v oblasti průmyslové automatizace, japonského výrobce IDEC, který působí více než 70 let jako technologický inovátor po celém světě a jeho výroba zaručuje vysoký standard všech produktů. Na dalších stránkách můžete najít novou řadu ultrazvukových senzorů německého specialisty na senzoriku, výrobce PIL a také novou moderní řadu bezpečnostních závor SAFEGATE s integrovanými funkcemi Muting od výrobce REER. Pokud Vás tyto novinky v našem sortimentu zaujmou nebo zrovna řešíte nové aplikace, pro které by byly tyto nové produkty vhodné, rádi Vám zodpovíme Vaše dotazy a poskytneme obchodní a technickou podporu. Rádi bychom Vám poděkovali za dosavadní příze a spolupráci. Rok 2017 byl pro nás přelomový, slavili jsme 15 let na trhu, úspěšná spolupráce nás nadále motivuje k dalšímu zlepšování našich služeb a přiblížení se potřebám zákazníků. Přejeme Vám, abyste do Nového roku načerpali dostatek síly, která Vám pomůže uskutečnit všechna Vaše přání. Moderní technologie Za čistým stylem LW tlačítek se skrývá odolná konstrukce a highend technologie. Exkluzivní ergonomický design si vystačí s minimálním úsilím pro integraci do libovolného panelu. Řada LW upoutá exkluzivním designem LED tlačítek a přepínačů s klíčem výška tlačítka pouze 2 mm kulaté nebo čtvercové provedení tlačítek kovové nebo plastové provedení ochranného kroužku designová LED tlačítka LW mají průměr zabudování 22 mm LED prosvětlení tlačítek v barvách: zelená, červená, žlutá, modrá, bílá, jantarová krytí IP65 LW série Tvar Velikost Materiál Tlačítka Signálky Podsvětlená tlačítka Přepínač Přepínač s klíčkem Designový panel Podsvětlený přepínač Jiné Veselé Vánoce a šťastný nový rok. 24 kovové 24 plastové Mojmir Ruzicka a celý REM Team plastové plastové 2 REMinfo 4_2017

3

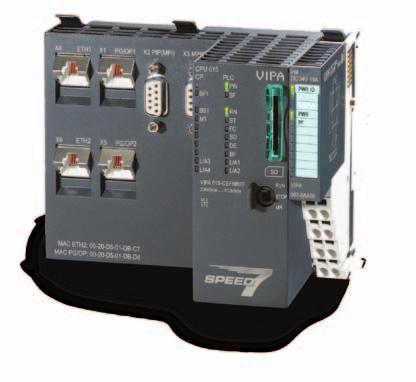

4 ŘÍDICÍ SYSTÉMY A DISPLEJE SmartPROFINET pro CPU VIPA Aktualizace firmware feature pack V2.4 přináší nové funkce pro CPU VIPA řady SLIO a MICRO. SmartPROFINET, obsažený v tomto feature pack, umožňuje i CPU bez komunikace Profinet Master ovládat až 8 Profinet Slave zařízení. Název tabulky Nové funkce pro MICRO CPU, CPU 013 a CPU 014 V2 SmartPROFINET - Profinet Master pro ovládání až 8 Profinet Slave zařízení. PROFINET I-device pro snadnou výměnu dat mezi Profinet zařízeními, zjednodušuje topologii sítě Profinet PROFINET MRP client a rozpoznávání topologie sítě využití v redundantních sítích Nové funkce pro všechna CPU řad SLIO a MICRO WebServer až 4 klienty, velikost projektu až 10 MB, nutné SPEED7 Studio V1.7 a vyšší MICRO CPU SLIO CPU Typ CPU M13 CPU 013C CPU 014 CPU 015N CPU 015PN CPU 017PN Pracovní paměť od do kb kb kb kb kb kb PROFINET V V SmartPROFINET V V V V V EtherCAT V Počet RJ45 portů Profibus volitelně volitelně volitelně volitelně volitelně MPI V V V V V V Sériové protokoly po RS485 V V V V V V Integrované vstupy/výstupy 16 DI, 12 DO, 2AI, (4 rychlé čítače, 2 PWM) 16 DI, 12 DO, 2 AI, (4 rychlé čítače, 2 PWM) Cena 8 560, , , , , , 4 REMinfo 3_2017 4_2017

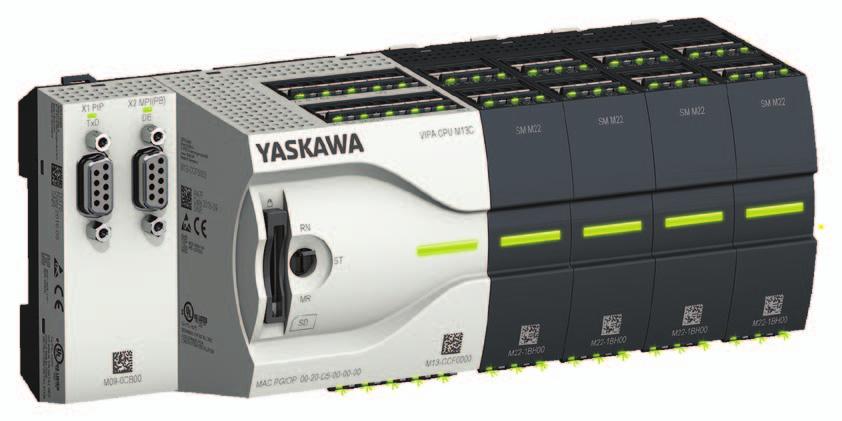

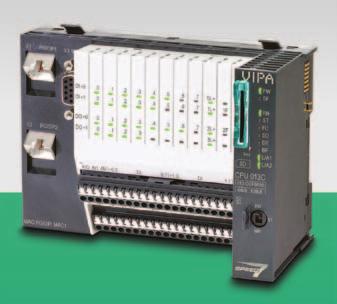

5 ŘÍDICÍ SYSTÉMY A DISPLEJE Nové rozšiřující moduly pro VIPA MICRO novinka VIPA MICRO lze použít jako vysoce výkonné PLC s malými rozměry nebo jako MICRO PLC v sériově vyráběných nebo jednoúčelových strojích, též je vhodné pro centralizované nebo decentralizované řízení v technologických celcích. Díky své kompaktní velikosti a kompatibilitě s vývojovým prostředím STEP7 a TIA Portal perfektně vyhovuje požadavkům domovní automatizace. programovatelné ve STEP7, TIA Portal od Siemens nebo SPEED7 Studio od VIPA SmartPROFINET pro připojení až 8 Profinet zařízení velký paměťový prostor 64 kb, rozšiřitelný až na 128 kb bezbateriové a odolné vůči výpadkům napájení NVRAM 10 20x rychlejší než běžná CPU díky nejmodernější technologii SPEED7 možnost připojeni až 8 rozšiřujicích modulů odnimatelné konektory s push-in technologii pro montáž bez použití nářadí až o 50% menší objem Typ Kód zboží Popis Cena CPU M13C M13-CCF0000 MICRO CPU s technologií SPEED7, 64 kb pracovní paměti rozšiřitelné až na 128 kb, integrováno 16 DI, 12 DO, 2 AI, 6 technologických kanálů, 4 čítače, 2 PWM výstupy, 2 aktivní Ethernet porty, SmartPROFINET, integrovaný switch 8 560, SM M21 M21-1BH00 rozšiřujicí modul 16 DI 4 210, SM M22 M22-1BH00 rozšiřujicí modul 16 DO tranzistor 0,5 A 4 210, SM M22 M22-1HF10 rozšiřujicí modul 8 DO relé 2 A 2 800, SM M23 M23-1BH00 rozšiřujicí modul 8 DI, 8 DO tranzistor 0,5 A 4 210, SM M31 M31-1CD50 rozšiřujicí moul 4 AI, napěťové, proudové, teplotní vstupy, 16 bit 8 600, SM M32 M32-1BD40 rozšiřujicí modul 4 AO proudové 0/4 20 ma, 12 bit 8 600, SM M32 M32-1BD70 rozšiřujicí modul 4 AO napěťové 0/1 10 V, ± 10 V, 12 bit 8 600, Micro Ext M09-0CB00 sériová komunikace pro MICRO CPU, 2x RS485 / RS422, PtP, ASCII, STX/EXT, 3964(R), USS Master, Modbus Master/Slave, MPI, Profibus Slave s SD kartou 2 760, REMinfo 4_

6 SENZORIKA Kompaktní ultrazvukové senzory P49 Snímače PIL pracují s časem měření letu ultrazvukových impulzů, které se používají k určení polohy a vzdálenosti objektů v automatických procesech. Jsou schopny detekovat objekty v pevných vzdálenostech. Tato měření však závisí na struktuře povrchu, barvě a materiálu předmětů. Ultrazvukové snímače vzdálenosti PIL byly vyvinuty tak, aby překonaly tato omezení v rozsahu aplikací. Provedení s analogovým výstupem: analogový výstup: 0 10 V nebo 4 20 ma přesnost 0,2% nebo 1 mm Provedení s digitálními výstupy: 1 nezávislý spínací kontakt NO PNP pro jednoduché a rychlé nastavení pomocí dálkového ovládání Technické parametry P49 měřící rozsah mm + malé slepé zóny úhel kužele paprsků 8 kompaktní plastové provedení (PBTB): M18 x 1 mm, M30 x 1,5 mm a 80 x 80 mm napájení V DC provedení s kabelem 2 m nebo konektorem M12 IP67 Oblasti použití Ultrazvukové snímače PIL jsou vhodné pro širokou škálu různých úkolů. Následující seznam popisuje některé příklady: měření vzdálenosti strojních dílů a jiných výrobků v pohybu detekce pohyblivých předmětů ze všech druhů materiálů včetně skla detekce přítomnosti objektů a lidí počítání objektů různých tvarů kontrola úplnosti v kontejnerech (láhve v kartonech) měření hladiny sypkých zásob a kapalin v silách a nádržích navíjení a odvíjení kontroly cívky v papírenském a textilním průmyslu a jiné novinka Typ Kód Rozsah Výstup Rozměr Připojení Cena P49-50-M18-PNO-2m mm 1x PNP NO M18 kabel 2 m 4 620, P49-50-M18-U-2m mm 0-10V M18 kabel 2 m 4 620, P49-50-M18-I-2m mm 4-20 ma M18 kabel 2 m 4 620, P49-80-M18-PNO-2m mm 1x PNP NO M18 kabel 2 m 4 620, P49-80-M18-U-2m mm 0-10V M18 kabel 2 m 4 620, P49-80-M18-I-2m mm 4-20mA M18 kabel 2 m 4 620, P M18-PNO-2m mm 1x PNP NO M18 kabel 2 m 4 620, P M18-U-2m mm 0-10V M18 kabel 2 m 4 620, P M18-I-2m mm 4-20mA M18 kabel 2 m 4 620, P M30-PNO-2m mm 1x PNP NO M30 kabel 2 m 5 570, P M30-U-2m mm 0-10V M30 kabel 2 m 5 570, P M30-I-2m mm 4-20mA M30 kabel 2 m 5 570, P Q50-PNO-CM mm 1x PNP NO 80 x 80 konektor M , P Q50-U-CM mm 0-10V 80 x 80 konektor M , P Q50-I-CM mm 4-20mA 80 x 80 kabel 2 m 9 350, K dispozici jsou také provedení s rozsahy mm, mm. 6 REMinfo 4_2017

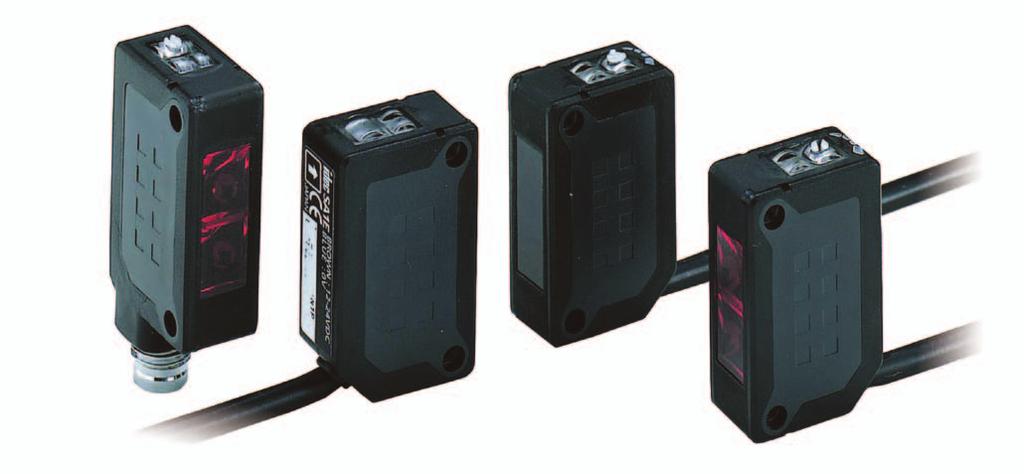

7 SENZORIKA Miniaturní optické senzory řady SA1E 32,7 mm 10,8 mm 19,5 mm Technické parametry SA1E: výborný poměr cena výkon krátká doba odezvy 1 ms výstup PNP nebo NPN (na vyžádání) režim světlo nebo tma LED signalizace funkčního stavu rozměry 10,8 x 32,7 x 19,5 mm (ŠxVxH) provedení s kabelem 1 m nebo konektorem M8 krytí IP67 Nový typ SA1E-X detekuje průhledné předměty i nepravidelných tvarů detekce je stabilní díky koaxiální optické struktuře a úzkému paprsku detekce předmětu není ovlivněna např. jeho zúžením či nakláněním velmi krátká doba odezvy 500 μs a úzký paprsek umožňuje počítání rychle se pohybujících předmětů Typy SA1E Typ Snímací metoda Dosah Napájení Výstup Režim Připojení Cena SA1E-TP1 jednocestná závora 10 m V DC PNP světlo kabel 1 m 1 090, SA1E-TP1C jednocestná závora 10 m V DC PNP světlo konektor 4-pin M , SA1E-PP1 reflexní polarizovaný 2,5 m V DC PNP světlo kabel 1 m 830, SA1E-PP1C reflexní polarizovaný 2,5 m V DC PNP světlo konektor 4-pin M8 830, SA1E-DP1 difuzní 700 mm V DC PNP světlo kabel 1 m 790, SA1E-DP1C difuzní 700 mm V DC PNP světlo konektor 4-pin M8 790, SA1E-BP1 s potlačeným pozadím mm V DC PNP světlo kabel 1 m 1 090, SA1E-BP1C s potlačeným pozadím mm V DC PNP světlo konektor 4-pin M , SA1E-NP1 reflexní s úzkým paprskem mm V DC PNP světlo kabel 1 m 1 090, SA1E-NP1C reflexní s úzkým paprskem mm V DC PNP světlo konektor 4-pin M , SA1E-GP1 konvergentní 5 35 mm V DC PNP světlo kabel 1 m 1 090, SA1E-GP1C konvergentní 5 35 mm V DC PNP světlo konektor 4-pin M , SA1E-XP1 reflexní polarizovaný 2 m V DC PNP světlo kabel 1 m 1 790, detekuje SA1E-XP1C reflexní polarizovaný 2 m V DC PNP světlo konektor 4-pin M , IAC-R5 odrazka, rozměr 51 x 72 mm, detekční plocha 47,2 x 47,2 mm 210, IAC-R9 odrazka, vhodná pro SA1E-X, rozměr 51,6 x 61,6 mm, detekční plocha 47 x 47,6 mm 290, Senzory také v provedení režim tma. Na poptání délka kabelu také 2 m a 5 m, typ jednocestné závory s dosahem 15 m a typ reflexní polarizovaný s dosahem 3 m. Kontaktujte nás a vyžádejte si individuální ceny při odběru většího počtu kusů! REMinfo 4_

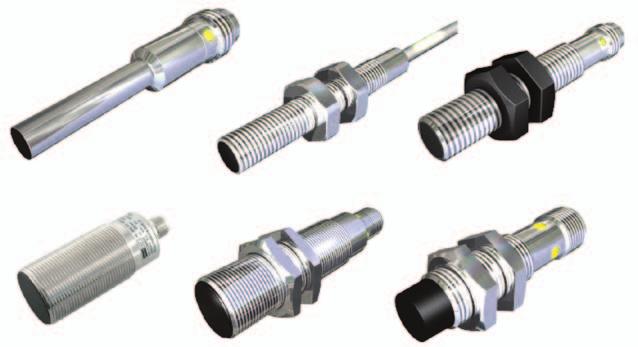

8 SENZORIKA Indukční snímače Pulsotronic Pulsotronic je německý výrobce indukčních a kapacitních senzorů a produktů pro třídicí techniku kovů s celosvětovou působností. Technické parametry indukčních snímačů provedení v kovu zapuštěné nebo nezapuštěné ochrana proti zkratu ochrana proti přepólování napájení V DC provozní teplota -25 C až +70 C krytí IP67 verze s konektorem nebo kabelem Vybrané typy indukčních snímačů Typ Obj. kód Průměr x délka Dosah Kontrolní LED Typ spínání Typ signálu Ukončení (KJ2-M8MB33-DPS) M8x33 mm 2mm ano spínací PNP kabel 2 m 490, (KJ2-M8MB50-DPS-V1) M8x50 mm 2mm ano spínací PNP konektor M8 3pin 590, (KJ4-M12MB50-DPS) M12x50 mm 4mm ano spínací PNP kabel 2 m 490, (KJ4-M12MB50-DPÖ) M12x50 mm 4mm ano spínací PNP kabel 2 m 590, (KJ4-M12MB60-DPS-V2) M12x60 mm 4mm ano spínací PNP konektor M12 3pin Cena 590, Příslušenství Cena Kabel 5 m-konektor 3-pin M8 přímý 250, Kabel 5 m-konektor 3-pin M8 úhlový 250, Kabel 5 m- konektor 3-pin M12 přímý 250, Kabel 5 m- konektor 3-pin M12 úhlový 250, Plochý indukční senzor pro detekci kovů MESEP SP ploché senzory MESEP detekují všechny druhy kovů senzory jsou často využívány především u pásových dopravníků a násypek s indukčním senzorem lze kontrolovat sypký materiál či hotové výrobky rozměr senzoru L x W x H: mm x 210 x 60,5 mm (délka v krocích po 50 mm) žádné zóny bez kovu nejsou nutné robustní hliníkové provedení samostatná řídicí jednotka s volně nastavitelnými funkcemi citlivost senzoru nastavitelná pomocí řídicí elektroniky napájení 15 V DC 2-8 analogových výstupů dle velikosti senzoru připojení kabelem 2 m, PVC provozní teplota -10 C 50 C krytí IP65 8 REMinfo 4_2017

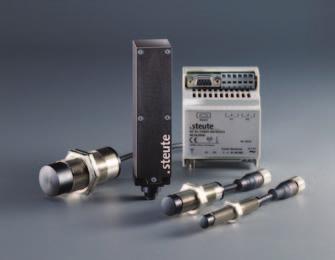

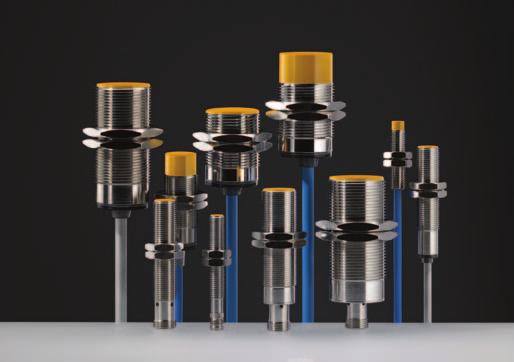

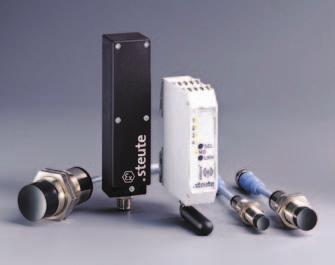

9 SENZORIKA Indukční senzory do extrémních teplotních podmínek Pro německého výrobce.steute je každý extrém výzvou. Jejich působnost začíná tam, kde možnosti jiných končí. Indukční senzory steute jsou odolné nízkým nebo vysokým teplotám. Spodní hranice senzorů do nízkých teplot je až -40 C, jiné typy zase odolávají vysokým teplotám a to až +120 C. Díky nerezovému provedení, integrovanému 2m kabelu a vysokému stupni krytí IP 68 najdou uplatnění v řadě průmyslových odvětví. K dispozici na poptání typy se závitem M18, M30. Typ Kód Závit Rozsah teplot Cena IS M8b 2BBBCB PNP NO 2m Extreme M8-40 C +50 C 1 220, IS M8b 2CBBCB PNP NO 2m Extreme M8 0 C +120 C 1 220, IS M12b 4BBBCB PNP NO 2m Extreme M12-40 C +50 C 1 100, IS M12b 4CBBCB PNP NO 2m Extreme M12 0 C +120 C 1 100, Do potravinářského prostředí jsou v nabídce senzory s IP 69 nebo IP 69K s provozními teplotami -25 C +70 C. Indukční senzory do výbušného prostředí Snímače do výbušného prostředí nabízíme ve čtyřech různých velikostech M8, M12, M18 a M30 a spínacích vzdálenostech 2 15 mm. Spínače jsou vhodné pro použití v Ex zónách 0 (plyn) a 20 (prach). K vyhodnocení signálů slouží jiskrově bezpečné spínací zesilovače. Snímače jsou dvouvodičové, jiskrově bezpečné, odolné teplotám -25 C +60 C. Produkty jsou certifikovány v rámci ATEX a IECEx. Typ Kód Závit Spínací vzdálenost Cena Ex IS M8b 1ABBAB N 1GD 2m M8 1 mm 880, Ex IS M12b 2ABBAB N 1GD 2m M12 2 mm 850, Ex IS M18b 5ABBAB N 1GD 2m M18 5 mm 1 010, Ex IS M30nb 15ABBAB N 1GD 2m M30 15 mm 1 380, Bezdrátové indukční senzory Celá řada mechaniků a elektroinženýrů řeší stále tentýž problém. Jak umístit indukční senzor k pohyblivé části stroje? Kabely senzorů jsou choulostivé a snadno dojde k jejich poškození. Společnost.steute má pro tyto případy již dlouhou dobu velmi efektivní řešení. Vše co potřebujete, je indukční snímač od.steute, který pomocí plug-in konektoru připojíte k univerzálnímu vysílači. Jeho prostřednictvím je pak signál zasílán do přijímače, který bývá zpravidla umístěn v rozvaděči. K dispozici jsou čtyři typy rozměrů senzorů: M8, M12, M18 a M30. Přenosová vzdálenost je až 40 m ve vnitřním a 450 m ve vnějším prostředí. Bezdrátové indukční senzory do výbušného prostředí REMinfo 4_

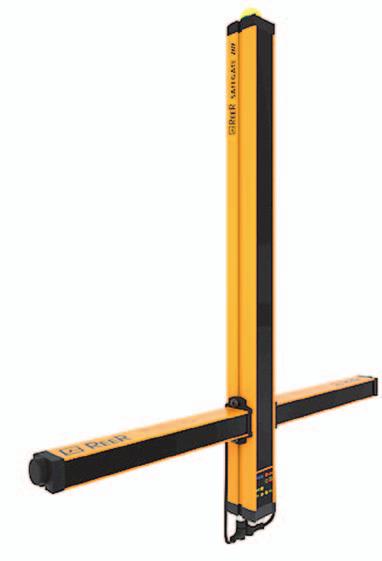

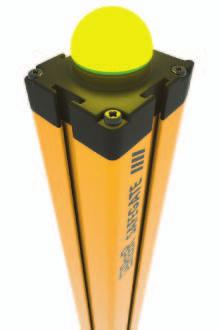

10 BEZPEČNOSTNÍ SYSTÉMY Bezpečnostní závory SAFEGATE s integrovanými funkcemi Muting Nové bezpečnostní závory SAFEGATE jsou vhodné pro bezpečnostní ochranu širokého spektra průmyslových zařízení, zejména vyžadujících funkci Muting. SAFEGATE garantuje perfektní integraci předkonfigurovaných Muting ramen, která se připojují přímo do závory. ochranné pole mm integrovaná světelná signalizace pro Muting EDM vstup pro monitorování zpětné vazby z bezpečnostních relé funkce Override automatický nebo manuální start / restart L konfigurace pro výstup z nebezpečného prostoru T konfigurace pro vstup i výstup do nebezpečného prostoru široký teplotní rozsah bezpečnostní kategorie 4, SIL 3 - SILL 3, PL e krytí IP67 vodě a prachu odolné Bezpečnostní světelná závora kategorie 4 s integrovanými funkcemi pro Muting novinka integrovaná světelná signalizace pro Muting a stav závory kdykoliv rozšiřitelná konfigurace flexibilní hardwarová nebo softwarová konfigurace pokrývající všechny aplikace vyžadující funkci Muting Rozlišení (mm) 30, 40 Start / Restart manuálně nebo automaticky Typ Muting pouze výstup vstup i výstup 3 předkonfigurované typy Muting pouze výstup (paralelní / křížené paprsky) vstup i výstup (paralelní paprsky) vstup i výstup (křížené paprsky) široké spektrum příslušenství včetně speciálních upevňovacích držáků a sloupků pro uchycení závory Perimetry 2-, 3-, 4paprskové Bezpečnostní výstupy 2 Muting senzory externí 2 nebo 4 10 REMinfo 4_2017

11 BEZPEČNOSTNÍ SYSTÉMY Vybrané typy bezpečnostních závor SAFEGATE s integrovanými funkcemi Muting Typ Obj. kód Rozlišení Výška Dosah Cena za pár SMO mm 310 mm 12 m , SMO mm 460 mm 12 m , SMO mm 610 mm 12 m , SMO mm 760 mm 12 m , SMO mm 910 mm 12 m , SMO mm 1060 mm 12 m , SMO mm 1210 mm 12 m , SMO mm 1360 mm 12 m , SMO mm 1510 mm 12 m , SMO mm 1660 mm 12 m , SMO mm 1810 mm 12 m , SMO mm 1960 mm 12 m , SMO mm 2110 mm 12 m , SMO mm 2260 mm 12 m , Programovatelné typy a typy bez světelné signalizace pro Muting na poptání. Předkonfigurovaná Muting ramena s kabeláží Typ Obj. kód Popis Dosah Cena za pár MA L2X Muting ramena L logika, 2 křížené paprsky 2,5 m 6 000, MA T2X Muting ramena T logika, 2 křížené paprsky 2,5 m 9 000, Speciální typy Muting ramen na poptání. Příslušenství Typ Obj. kód Rozlišení Cena CD kabel s konektorem pro vysílač, délka 5 m, 5 pin M12 300, CS12D kabel s konektorem pro přijímač, délka 5 m, 12 pin M12 800, AD SR bezpečnostní relé, 2 spínací kontakty, 1 rozpínací kontakt 1 500, Jiné délky kabelů na poptání. Potřebujete měřit doběhové časy vašeho stroje? Měřicí systém NMG2 Přístroj pro bezpečnostní měření na strojních zařízeních jako jsou lisy, řezačky a roboty, ke kterým přistupuje operátor. Používá se pro výpočet vzdálenosti bezpečnostních prvků např. dvouruční ovládání, bezpečnostní závory atd. podle normy EN ISO Typ Popis Cena NMG MEM měřicí přístroj s měřícím rozsahem mm, speciální mód pro nekonečná měření , NMG P-MEM měřicí přístroj s měřícím rozsahem mm, speciální mód pro nekonečná měření, zabudovaná tiskárna , Příslušenství na poptání REMinfo 4_

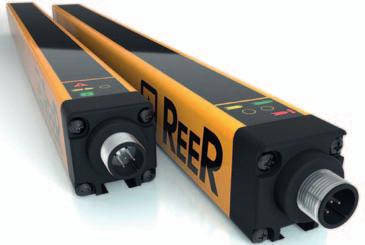

12 Bezpečnostní závory REER Díky kompaktní velikosti jsou fotobuňky vhodné pro ochranu systémů, kde je málo prostoru k použití standardních ochranných prvků, jako jsou např. bezpečnostní závory. Možnost použití více fotobuněk tak zajišťuje maximální flexibilitu. Bezpečnostní jednopaprsková závora ILION miniaturní rozměry, kovové tělo o závitu M18 dosah až 8 (IL 10) nebo 12 m (IL 20) dle typu, signalizační stavová LED elektrické připojení konektorem M12, 4-pin výstup PNP 100 ma bezpečnostní kategorie 2, SIL 2 - SIL CL2, PL d v konfiguraci s bezpečnostním relé AU SX, AU SXM (pro funkci muting) nebo programovatelné jednotce Mosaic počet buněk připojitelný k bezpečnostnímu relé: 1 až 4 rozměry Ø 18 x 85 mm provozní teplota: C, krytí IP67 vodě a prachu odolné Vybrané typy Obj. kód Cena UPC , Kabel 5 m , paprskové bezpečnostní závory 2, 3 a 4 paprskové závory neboli perimetry v bezpečnostní kategorii 4 (SIL 3 SILCL3, PL e) slouží k ochraně přístupu do monitorované zóny. Typ Obj. kód Počet paprsků Výška Cena EOS4 2B X mm 8 950, EOS4 3B X mm 9 950, EOS4 4B X mm , V nabídce také bezpečnostní kategorie 2. Vybrané typy Obj. kód Cena IL , IL , Kabel 5 m , Bezpečnostní jednopaprsková závora ULISSE UPC miniaturní rozměry, kovové tělo dosah až 6 m, signalizační stavová LED elektrické připojení konektorem M8, 3-pin výstup PNP ma bezpečnostní kategorie 2, SIL CL1, PL c v konfiguraci s bezpečnostním relé AU SX, AU SXM (pro funkci muting) nebo programovatelné jednotce Mosaic počet buněk připojitelný k bezpečnostnímu relé: 1 až 4 rozměry 63 x 15 x 25 mm provozní teplota: C, krytí IP65 Uvedené ceny v REMinfo jsou v CZK, bez DPH. Mohou se změnit bez předchozího oznámení. Tiskové chyby a omyly vyhrazeny Fotostudio Udo Kowalski, Wuppertal 2700/12/2017 REM-Technik s. r. o. Klíny 35, CZ Brno tel.: fax: office@rem-technik.cz www. rem-technik.cz
