INFORMAČNÍ PRODUKTOVÝ BULLETIN SPOLEČNOSTI REM-Technik s.r.o. Bezpečnostní systémy

Transkript

1 INFORMAČNÍ PRODUKTOVÝ BULLETIN SPOLEČNOSTI REM-Technik s.r.o. Bezpečnostní systémy Bezpečnostní signalizace IDEC Bezpečnostní tlačítka IDEC Bezpečnostní spínače steute

2 Vážení obchodní partneři a čtenáři REMinfo! BEZPEČNOSTNÍ SYSTÉMY Naši dodavatelé bezpečnostních produktů Bezpečnost v automatizaci patří mezi naše důležité oblasti a sortiment bezpečnostních produktů neustále rozšiřujeme tak, abychom zákazníkům poskytli kompletní vybavení pro bezpečný provoz v průmyslové automatizaci. Speciální vydání REMinfo podává stručný přehled našich bezpečnostních produktů od bezpečnostních tlačítek přes bezpečnostní závory a jednotky až po bezpečnostní skenery. Pro zájemce organizujeme školení a pořádáme produktové prezentace s demon stračními stanicemi v naší firmě či u zákazníků. Stojí za námi kvalitní výrobci bezpeč nostních produktů, se kterými budujeme dlouhodobou spolupráci podpořenou spokojeností našich zákazníků. Jejich výrobky splňují nejvyšší bezpečnostní kritéria a normy a spolehlivě chrání zaměstnance a produktivitu výroby. V jejich širokém sortimentu najdete jak bezpečnostní produkty vhodné do běžné výroby, tak do prostředí s nebezpečím výbuchu, s vibracemi nebo extrémními teplotami. 68 let technologickým inovátorem Japonský výrobce IDEC poskytuje vysoce kvalitní, bezpečné a spolehlivé produkty, které splňují požadavky i těch nejnáročnějších zákazníků. V oblasti bezpečnosti patří ke špičkovým výrobcům bezpečnostních tlačítek, spínačů a signalizace. 54 let na trhu průmyslové bezpečnosti Bezpečnostní komponenty každoročně prezentujeme na veletrzích AMPER a MSV v Brně. Rádi Vás přivítáme na našem stánku. Společnost REER má od svého založení v Turíně dlouholeté zkušenosti s produkcí bezpečnostních závor a díky inovativnosti a kvalitě patří k lídrům v zabezpečení průmyslové výroby pomocí bezpečnostních závor a relé. 52 let specialistou na spínací zařízení Oslovte nás, těšíme se na Vaše poptávky. Mojmir Ruzicka a celý REM Team Německý výrobce steute se od svého vzniku specializuje na vývoj a výrobu spínacích zařízení. Produktové portfolio obsahuje spínače pro různá odvětví průmyslu kromě bezpečnostních spínačů i bezdrátové spínače a spínače do extrémního prostředí. 22 REMinfo Bezpečnostní systémy rem-technik.cz

3 Přehled bezpečnostních produktů Bezpečnostní skener strana 7 Bezpečnostní jednotky strana Bezpečnostní závory strana 6 8 Bezpečnostní signalizace strana 11 Bezpečnostní tlačítka LOW MEDIUM HIGH strana 12 Bezpečnostní relé strana 9 Bezpečnostní spínače strana REMinfo Bezpečnostní systémy rem-technik.cz 33

4 Kompletní svět bezpečnosti Bezpečnostní spínače polohové, tahové lankové, magnetické, nožní, pro hlídání polohy dveřních pantů provedení standardní, do Ex prostředí, bezdrátové Bezpečnostní relé pro central stop a bezpečnostní brány pro dvouruční ovládání pro bezpečnostní závory Bezpečnostní parametrizovatelná jednotka MOSAIC modulární systém se 14 rozšiřujícími jednotkami max. 72 vstupů a 8 OSSD párů výstupů komunikační jednotky pro PROFIBUS DP, DeviceNet, CANopen konfigurovatelné pomocí softwaru MOSAIC Safety Designer (SW zdarma) Bezpečnostní řídicí jednotka FS1A pro jednoduché a ekonomické vybudování bezpečnostního systému nahrazuje až 7 bezpečnostních relé a 14 bezpečnostních stykačů volba z 24 nebo 8 logických funkcí bez programování pro nouzové tlačítko, 3polohový bezpečnostní spínač, bezpečnostní závoru, bezpečnostní spínač, senzory pro muting normy: ISO, IEC, EN, ANSI/RIA, ANSI, SEMI, NFPA Nouzová tlačítka průměr zabudování 16, 22 a 30 mm samostatně i v krabičce 44 REMinfo Bezpečnostní systémy rem-technik.cz

5 Bezpečnostní dveřní spínače plastové provedení nebo i kovová odnímatelná hlava také miniaturní bezpečnostní blokovací spínač nebo miniaturní bezpečnostní dveřní spínač s elektromagnetickou blokací Bezpečnostní 3polohové spínače splňují nejvyšší bezpečnostní nároky redundantní kontakty s přídavnými prvky jako např. nouzové tlačítko Bezpečnostní laserový skener PHARO úhel snímání 190 oblast bezpečnosti poloměr 4 m konfigurovatelné rozlišení od 30 mm do 150 mm 2 PNP bezpečnostní výstupy bezpečnostní kategorie 3 LED signalizační maják moderní stylový design, výborná cena 2 typy zvuku alarmu ve frekvenci 3,3 khz blikání (1,75 Hz cca 105krát za minutu) nebo stálé světlo u každé barvy LED oválný tvar průměr 40 x 60 mm modulární systém, až 5 barevných modulů libovolná kombinace barev LED: červená, žlutá, modrá, zelená, bílá 5 montážních provedení Bezpečnostní světelné závory výběr z mnoha typů, závory pro každou aplikaci rozměry profilu: 28 x 30 mm, 35 x 45 mm, 50 x 60 mm ochranné pole: mm ochrana prstů: rozlišení 14 mm ochrana rukou: rozlišení mm ochrana těla: rozlišení mm perimetry paprsků pro ochranu těla s dosahem 80 m modely s funkcí blanking, floating blanking možnost funkce muting automatický nebo manuální start/restart modely pro L a T konfiguraci modely pro Master/Slave konfiguraci kaskádové zapojení bezpečnostní kategorie 2, 4, SIL 2, SIL 3, IP67 nebo až IP69K REMinfo Bezpečnostní systémy rem-technik.cz 55

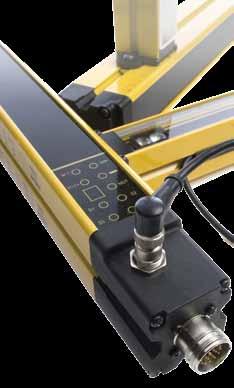

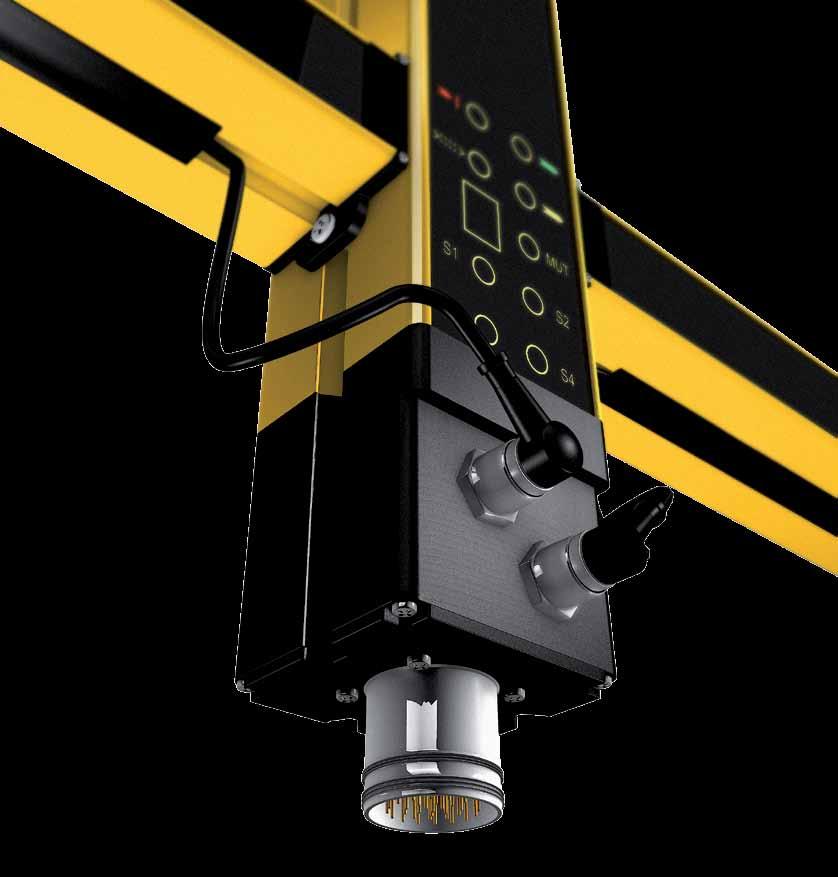

6 Bezpečnostní závory EOS4 X Technické parametry EOS4 X profil pouze 28 x 30 mm aktivní pole až do konce profilu ochranné pole: mm ochrana prstů: rozlišení 14 mm ochrana rukou: rozlišení 30 mm dosah až 12 m připojení konektorem M12 integrované bezpečnostní funkce bez nutnosti externího bezpečnostního modulu 2 bezpečnostní výstupy PNP automatický nebo manuální start/restart vstup zpětné vazby pro ovládání externího relé (EDM) funkce muting v konfiguraci s bezpečnostním modulem AD SRM modely pro Master/Slave konfiguraci kaskádové zapojení, SIL 3 SILCL3 vodě a prachu odolné Jiná provedení EOS4 X na poptání ochrana těla: rozlišení mm dosah u H modelů až 20 m perimetry paprsky pro ochranu přístupu do monitorované zóny pro bezpečnostní kategorii 2 dostupná varianta EOS2 krytí IP69K při použití ochranného pouzdra odolného proti vodě a nízkým teplotám, vhodného i do potravinářství Malý profil Vysoce kompaktní Bez nutnosti externího bezpečnostního modulu Ceny vybraných typů bezpečnostních závor řady EOS4 X Modely s rozlišením 30 mm montované do tvaru L zaručují rozlišení 40 mm v místě spojení. 40 mm Typ Obj. kód Rozlišení Výška Dosah Cena EOS4 151 X mm 160 mm 6 m , EOS4 301 X mm 310 mm 6 m , EOS4 451 X mm 460 mm 6 m , EOS4 601 X mm 610 mm 6 m , EOS4 751 X mm 760 mm 6 m , EOS4 901 X mm 910 mm 6 m , EOS X mm mm 6 m , EOS X mm mm 6 m , EOS X mm mm 6 m , EOS X mm mm 6 m , EOS4 153 X mm 160 mm 12 m 8 950, EOS4 303 X mm 310 mm 12 m 9 950, EOS4 453 X mm 460 mm 12 m , EOS4 603 X mm 610 mm 12 m , EOS4 753 X mm 760 mm 12 m , EOS4 903 X mm 910 mm 12 m , EOS X mm mm 12 m , EOS X mm mm 12 m , EOS X mm mm 12 m , EOS X mm mm 12 m , kabel s konektorem CD 5 vysílač, délka 5 m, 5 pin 350, kabel s konektorem C8D 5 přijímač, délka 5 m, 8 pin 450, AD SR0, bezpečnostní relé, 2 spínací kontakty + 1 rozpínací kontakt, pro bezpečnostní závory EOS4 X, Janus, Admiral AX, EOS2 X, Vision VX/VXL/MXL 1 590, AD SR0A, bezpečnostní relé, 2 spínací kontakty 1 290, AD SRM, bezpečnostní relé, muting, 2 spínací kontakty 4 500, Jiné výšky, rozlišení a dosahy na poptání. 66 REMinfo Bezpečnostní systémy rem-technik.cz

7 Bezpečnostní závory se 2, 3 a 4 paprsky Technické parametry profil pouze 28 x 30 mm aktivní pole až do konce profilu ochranné pole: mm dosah až 12 m připojení konektorem M12 integrované bezpečnostní funkce bez nutnosti externího bezpečnostního modulu 2 bezpečnostní výstupy PNP automatický nebo manuální start/restart vstup zpětné vazby pro ovládání externího relé (EDM) funkce muting v konfiguraci s bezpečnostním modulem AD SRM modely pro Master/Slave konfiguraci kaskádové zapojení, SIL 3 SILCL3 napájení 24 V DC IP67 vodě a prachu odolné Typ Obj. kód Počet paprsků Ochranná výška Dosah Popis Cena EOS4 2B X mm 12 m automatický nebo manuální start/restart 8 950, EOS4 3B X mm 12 m automatický nebo manuální start/restart 9 950, EOS4 4B X mm 12 m automatický nebo manuální start/restart , Bezpečnostní laserový skener PHARO Technické parametry skeneru PHARO slouží pro vytvoření ochranné horizontální a vertikální oblasti bez nutnosti odděleného reflektoru nebo přijímače úhel snímání 190 oblast bezpečnosti poloměr 4 m konfigurovatelné rozlišení od 30 mm do 150 mm lze vytvořit 2 nezávislé parametrizovatelné bezpečnostní zóny: 2 bezpečnostní zóny s max. poloměrem 4 m a 2 výstražné zóny s max. poloměrem 20 m 2 PNP bezpečnostní výstupy konfigurační paměťový modul pro uložení dat o ochrannýh zónách a provozních parametrech napájení 24 V DC bezpečnostní kategorie 3 Typ Obj. kód Popis Cena PHR dosah 4 m v bezpečné zóně a 49 m v měřené zóně, konfigurovatelné rozlišení mm, výstupy: 2x bezpečnostní PNP bezpečná zóna, 1x signální PNP varovná zóna, 1x signální PNP měřená zóna, bez příslušenství , REMinfo Bezpečnostní systémy rem-technik.cz 77

8 Bezpečnostní závory s funkcí muting Technické parametry JANUS bezpečnostní světelné závory s pasivním odrazovým elementem (zrcadlo), SIL 3 robustní profil 50 x 60 mm 2, 3 nebo 4 paprsky ochranné pole mm vzdálenost paprsků 300 mm, 400 mm, 500 mm dosah až 6 m u závor s pasivním elementem zabudovaná funkce muting (bez nutnosti externího modulu) široká možnost konfigurací pro časový limit mutingu automatický nebo manuální start/restart možnost L a T konfigurace muting senzorů zabudovaný vyhodnocovací modul 2 bezpečnostní výstupy PNP diagnostika stavu pomocí LED a malého displeje na závoře připojení konektorem M12 a M23 provozní teplota: -10 až +55 C Pasivní odrazový element, robustní profil pasivní element aktivní element pasivní element aktivní element pasivní element aktivní element Ceny vybraných typů bezpečnostních závor řady JANUS Typ Obj. kód Počet paprsků Ochranná výška Dosah Popis Cena MI 2B TRX mm 6 m muting auto/manual restart + EDM , MI 4B TRX mm 6 m muting auto/manual restart + EDM , ML 2B TRX mm 3,5 m ML 3B TRX mm 3,5 m MT 2B TRX mm 3,5 m MT 3B TRX mm 3,5 m L muting auto/manual restart + EDM/včetně muting senzorů L muting auto/manual restart + EDM/včetně muting senzorů T muting auto/manual restart + EDM/včetně muting senzorů T muting auto/manual restart + EDM/včetně muting senzorů , , , , CJ 5 kabel s konektorem M23 pro připojení závory, délka 5 m, 19 pin 1 480, CJ 95 kabel s konektorem M12 pro připojení muting senzorů série MI, délka 5 m, 5 pin 600, AD SR0, bezpečnostní relé, 2 spínací kontakty + 1 rozpínací kontakt, pro bezpečnostní závory EOS4 X, Admiral AX, EOS2 X, Vision VX/VXL/MXL, Janus 1 590, 88 REMinfo Bezpečnostní systémy rem-technik.cz

9 Bezpečnostní relé Relé AD SRE4 pro central stop a bezpečnostní brány pro automatický start/restart bezpečnostní relé pro central stop a bezpečnostní brány automatický start/restart manuální nemonitorovaný start/restart 1 nebo 2kanálové zapojení kontakty: 3 bezpečnostní spínací, 1 pomocný rozpínací 5 A 240 V AC provozní teplota -25 C až +55 C rozměry 22,5 x 114,5 x 99 mm (ŠxVxH) napájení 24 V AC/DC krytí pouzdro IP40, svorky IP20 Relé AD SRE4C pro central stop a bezpečnostní brány pro manuální monitorovaný start/restart bezpečnostní relé pro central stop a bezpečnostní brány manuální monitorovaný start/restart 1 nebo 2kanálové zapojení kontakty: 3 bezpečnostní spínací, 1 pomocný rozpínací 5 A 240 V AC provozní teplota -25 C až +55 C rozměry 22,5 x 114,5 x 99 mm (ŠxVxH) napájení 24 V AC/DC krytí pouzdro IP40, svorky IP20 Relé AD SR1 pro bezpečnostní závory bezpečnostní relé pro bezpečnostní závory EOS4 A, EOS2 A, Admiral AD, Admiral AX BK, Vision V, SIL 3 manuální nebo automatický start/restart 2 bezpečnostní spínací kontakty 2 A 250 V AC 1 PNP výstup pro monitoring stavu relé vstup pro zpětnou vazbu s monitoringem externích kontaktů (FSD) provozní teplota 0 až 55 C indikace stavu závory a relé pomocí LED rozměry 22,5 x 114,5 x 99 mm (ŠxVxH) napájení 24 V DC krytí pouzdro IP40, svorky IP20 Relé AD SRM pro bezpečnostní závory bezpečnostní relé pro bezpečnostní závory, SIL 3 manuální nebo automatický start/restart 2 bezpečnostní spínací kontakty 2 A 250 V AC 1 PNP výstup pro monitoring stavu relé vstup pro zpětnou vazbu s monitoringem externích kontaktů (FSD) funkce muting 2x PNP 24 V DC nebo relé, povolení funkce muting PNP 24 V DC nebo relé výstup pro indikaci stavu muting provozní teplota 0 až 55 C indikace stavu závory a relé pomocí LED rozměry 35 x 114,5 x 99 mm (ŠxVxH) napájení 24 V DC krytí pouzdro IP40, svorky IP20 Relé AD SRT pro dvouruční ovládání bezpečnostní relé pro dvouruční ovládání kontakty: 2 bezpečnostní spínací, 1 pomocný rozpínací spínaný proud 6 A 240 V AC kontrola současného sepnutí obou tlačítek během 0,5 s doba odezvy při vypnutí <30 ms provozní teplota -25 C až +55 C rozměry 22,5 x 114,5 x 99 mm (ŠxVxH) napájení 24 V AC/DC krytí pouzdro IP40, svorky IP20 Typ Napájení Kontakty Popis Cena AD SRE4 AD SRE4C 24 V AC/DC 24 V AC/DC 3 bezpečnostní spínací, 1 pomocný rozpínací 3 bezpečnostní spínací, 1 pomocný rozpínací Bezpečnostní relé pro central stop a bezpečnostní brány, 1 nebo 2 kanálové zapojení, automatický start/restart, manuální nemonitorovaný start/restart, bezpečnostní kategorie 4 Bezpečnostní relé pro central stop a bezpečnostní brány, 1 nebo 2 kanálové zapojení, manuální monitorovaný start/ restart, bezpečnostní kategorie , 1 750, AD SR1 24 V DC 2 bezpečnostní spínací Bezpečnostní relé pro bezpečnostní závory EOS4 A, EOS2 A, Admiral AD, Admiral AX BK, Vision V, manuální nebo automatický start/restart, bezpečnostní kategorie 4, SIL , AD SRT 24 V AC/DC 2 bezpečnostní spínací, 1 pomocný rozpínací Bezpečnostní relé pro dvouruční ovládání, kontrola současného sepnutí obou tlačítek během 0,5 s, bezpečnostní kategorie , AD SRM 24 V DC 2 bezpečnostní spínací Bezpečnostní relé pro bezpečnostní závory, funkce muting, bezpečnostní kategorie 4, SIL , REMinfo Bezpečnostní systémy rem-technik.cz 99

10 Bezpečnostní programovatelná jednotka MOSAIC Technické parametry MOSAIC modulární systém se 14 rozšiřujícími jednotkami určený pro ochranu strojů a zařízení monitoruje bezpečnostní senzory a jednotky, bezpečnostní světelné závory, laserové skenery, bezpečnostní spínače, nouzová tlačítka rychlé a jednoduché zapojení maximálně 128 vstupů a 16 OSSD párů výstupů k dispozici komunikační jednotky pro PROFIBUS DP, DeviceNet, CANopen, Ethernet IP, EtherCAT, PROFINET, USB konfigurovatelné pomocí softwaru MOSAIC Safety Designer dodávaného zdarma a programovatelné pomocí standardního USB kabelu možnost využití MCM karty pro přenos konfigurace možnost decentralizace pomocí modulu MCT do vzdálenosti až 100 m, RS485 rozměry 22,5 x 99 x 114,5 mm (ŠxHxV) napájení 24 V DC, SIL 3 SILCL3 PL e Software MOSAIC Safety Designer Decentralizace pomocí MSC konektoru MCM karta pro přenos konfigurace Typ Popis Cena M1 MI802 základní modul, 8 digitálních vstupů, 2 páry bezpečnostních výstupů (OSSD) PNP 400 ma, 2 programovatelné signální výstupy PNP 100 ma, 4 testovací výstupy pro monitorování snímačů, 2 vstupy pro start/restart, USB vstup pro programování a monitorování 8 digitálních vstupů, 2 páry bezpečnostních výstupů (OSSD) PNP 400 ma, 2 programovatelné signální výstupy PNP 100 ma, 4 testovací výstupy pro monitorování snímačů 7 560, 5 670, MI8 8 digitálních vstupů, 4 testovací výstupy pro monitorování snímačů 4 430, MI16 16 digitálních vstupů, 4 testovací výstupy pro monitorování snímačů 5 130, MI12T8 12 digitálních vstupů, 8 testovacích výstupů pro monitorování snímačů 5 670, MO2 2 páry bezpečnostních výstupů (OSSD), 2 programovatelné digitální signální výstupy, 2 vstupy pro start/restart/edm 5 080, MO4 4 páry bezpečnostních výstupů (OSSD), 4 programovatelné digitální signální výstupy, 4 vstupy pro start/restart/edm 6 480, MR2 2 spínací kontakty + 1 rozpínací kontakt připojitelné k 1 páru OSSD 2 450, MR4 4 spínací kontakty + 2 rozpínací kontakty připojitelné ke 2 nezávislým OSSD 3 500, MBP rozšiřující modul PROFIBUS DP 8 450, MCT modul sloužící k propojení jednotlivých jednotek až na vzdálenost 100 m, propojení pomocí stíněného kabelu kompatibilního s RS , MSC konektor pro komunikaci mezi moduly nutný pro všechny moduly kromě M1 260, 1010 REMinfo Bezpečnostní systémy rem-technik.cz

11 Bezpečnostní řídicí jednotka FS1A 24 funkcí 8 funkcí jednoduché, cenově výhodné a bezstarostné vybudování bezpečnostního systému snížení celkových nákladů díky jednoduchému zapojení malá a kompaktní jednotka nahrazuje až 7 bezpečnostních relé a 14 bezpečnostních stykačů úspora nákladů a času při montáži volba z 24 nebo 8 logických funkcí bez programování 16 vstupů 4 bezpečnostní polovodičové výstupy rozhraní pro diagnózu 11 monitorovaných výstupů pro nouzové tlačítko, 3polohový bezpečnostní spínač, bezpečnostní závoru, bezpečnostní spínač, senzory pro muting rozměry 72 x 114,5 x 113,5 mm (ŠxVxH), SIL3 normy: ISO, IEC, EN, ANSI/RIA, ANSI, SEMI, NFPA nový model se 24 logickými funkcemi kontrola více bezpečnostních systémů FS1A-C01S , FS1A-C11S , LED signalizační maják moderní stylový design, výborná cena, nově se zvukovým alarmem výrazný zvuk se šíří rovnoměrně v celém okolí 360 (provedení Z ) 2 typy zvuku alarmu ve frekvenci 3,3 khz (provedení Z ) nastavitelná hlasitost alarmu 70 až 90 db (provedení Z ) vysoká svítivost a viditelnost ze všech směrů díky unikátnímu tvaru čoček jednoznačné rozlišení barvy LED díky oddělení svítících ploch nesvítícími blikání (1,75 Hz cca 105krát za minutu) nebo stálé světlo u každé barvy LED oválný tvar průměr 40 x 60 mm modulární systém, až 5 barevných modulů libovolná kombinace barev LED: červená (R), žlutá (Y), modrá (S), zelená (G), bílá (W) napájení 24 V AC/DC 5 montážních provedení přímé Typ Provedení LED Zvukový alarm a blikání Cena LD6A-1DQB-R (Y,G,S,W) přímé 1 barva ne 1 090, LD6A-1WQB-R (Y,G,S,W) úhlové 1 barva ne 1 090, LD6A-3DQB-RYG přímé 3 barvy ne 1 990, LD6A-3WQB-RYG úhlové 3 barvy ne 1 990, LD6A-1DZQB-R (Y,G,S,W) přímé 1 barva ano 1 990, LD6A-1WZQB-R (Y,G,S,W) úhlové 1 barva ano 1 990, LD6A-3DZQB-RYG přímé 3 barvy ano 2 750, LD6A-3WZQB-RYG úhlové 3 barvy ano 2 750, hliníkový profil úhlové 5 způsobů upevnění sloupek (w/podstavec) sloupek (w/l-svorky) REMinfo Bezpečnostní systémy rem-technik.cz 1111

12 Bezpečnostní tlačítka Zabudovací 22 mm Nouzové tlačítko YW samostatně nebo v krabičce barva červená max. počet kontaktů 3 (jakákoli kombinace spínací rozpínací) nucené rozpojení kontaktů průměr zabudování 22 mm nízká hloubka zabudování krabička: 70 x 70 x 58 mm otočné a tažné odjištění Typ Kontakty Cena YW1B-V4E02R 2 rozpínací 95, YW1B-V4E11R 1 spínací/1 rozpínací 95, YW1B-V4E02R+box max. 3 kontakty jakákoli kombinace spínací/rozpínací 290, Typy s jinou kombinací kontaktů na poptání Nouzové tlačítko XW s mechanickou indikací barva červená prosvětlené (LED) nebo neprosvětlené mechanický indikátor stavu kontaktů přímo na těle tlačítka 1 až 4 rozpínací kontakty a 1 nebo 2 spínací nucené rozpojení kontaktů průměr zabudování 22 mm nízká hloubka zabudování odjištění zatáhnutím nebo otočením Typ Popis Cena XW1E- BV4TG02MFR XW1E- LV4TG02Q4MFR 2 rozpínací kontakty, neprosvětlené 2 rozpínací kontakty, prosvětlené (LED) Typy s jinou kombinací kontaktů na poptání 490, 590, Zabudovací 16 mm Miniaturní nouzové tlačítko X6 excelentní design a bezpečnost hloubka zabudování pouze 19,5 mm průměr zabudování 16 mm hladký povrch zabraňuje usazování prachu vhodné pro potravinářský průmysl, zdravotnická zařízení, výrobu polovodičů vyšší bezpečnost kontakty bloků se rozpojí při demontáži odjištění zatáhnutím nebo otočením ovladač průměru 30 mm a 40 mm (červený nebo žlutý) 1 nebo 2 rozpínací kontakty nucené rozpojení kontaktů Nouzové tlačítko XA1E nouzová tlačítka pro zvýšení bezpečnosti hloubka zabudování 27,9 mm kontakty bloků se rozpojí při demontáži průměr zabudování 16 mm ovladač průměru 29 a 40 mm (červený nebo šedý) odjištění otočením nebo zatáhnutím nucené rozpojení kontaktů: max. 4 rozpínací nebo 3 rozpínací + 1 spínací k dispozici prosvětlené provedení a provedení s pájecími přívody nebo s připojením do PCB Typ Kontakty ovladače Barva ovladače Cena AB6E-3BV02PRM 2 rozp. 30 mm červená 190, AB6E-4BV02PRM 2 rozp. 40 mm červená 290, AB6E-3BV02PY 2 rozp. 30 mm žlutá 280, AB6E-4BV02PY 2 rozp. 40 mm žlutá 280, Typy s jinou kombinací kontaktů na poptání 1212 Typ Kontakty ovladače Barva ovladače Cena XA1E-BV302R 2 rozp. 29 mm červená 430, XA1E-BV304R 4 rozp. 29 mm červená 530, XA1E-BV402R 2 rozp. 40 mm červená 490, XA1E-BV404R 4 rozp. 40 mm červená 590, Typy s jinou kombinací kontaktů na poptání REMinfo Bezpečnostní systémy rem-technik.cz

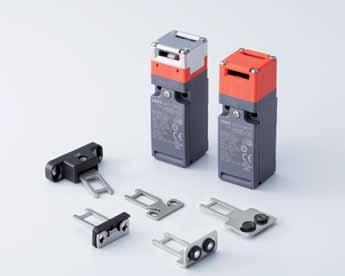

13 Bezpečnostní spínače Bezpečnostní 3polohový spínač HE1G HE1G ovladač s přídavnými kontakty: 2pólový, 2 kontakty (spínací), 1 pomocný kontakt (rozpínací) také s přídavnými prvky jako např. nouzové tlačítko vhodné pro bezpečnostní třídu 4 splňuje nejvyšší bezpečnostní nároky redundantní kontakty (s gumovou krytkou) ceny na poptání dle typu a provedení Bezpečnostní dveřní spínač HS5B plastové provedení kontakty: 1 spínací + 1 rozpínací nebo 2 rozpínací rozměry: 30 x 30 x 91 mm HS5B-11B 1 spínací/1 rozpínací HS5B-11B 1 sp./1 rozp. kontakt 290, 290, HS5B-02B 2 rozp. 2 rozpínací kontakty 290, klíč HS9Z-A51 přímý HS9Z-A51 klíč přímý 75, 75, klíč úhlový HS9Z-A52 75, HS9Z-A52 klíč úhlový 75, Bezpečnostní dveřní spínač HS5D plastové provedení s odnímatelnou kovovou hlavou pro větší bezpečnost (blokace hlavního okruhu při otočení nebo odejmutí hlavy) kontakty: 1 spínací + 1 rozpínací, 2 rozpínací, 1 spínací + 2 rozpínací, 3 rozpínací otočná hlava, 8 různých vstupů pro klíče rozměry 30 x 30 x 91 mm ceny na poptání dle typu a provedení Ceny všech bezpečnostních spínačů naleznete na Miniaturní bezpečnostní dveřní spínač HS6B plastové provedení kontakty 1 spínací + 1 rozpínací, 1 spínací + 2 rozpínací nebo 3 rozpínací provedení s kabelem rozměry: 30 x 15 x 78 mm HS6B-11B01 1 spínací + 1 rozp. 790, HS6B-12B01 1 spínací + 2 rozp. 890, HS6B-03B01 3 rozpínací 890, HS9Z-A61 klíč přímý 110, HS9Z-A62 klíč úhlový 110, Miniaturní bezpečnostní dveřní spínač HS6E elektromagnetická blokace 500 N plastové provedení s LED kontrolkou a klíčem pro uvolnění různé varianty kontaktů: max. 5 spínacích/ rozpínacích provedení s kabelem rozměry: 75 x 15 x 75 mm ceny na poptání dle typu a provedení manuální uvolnění ze tří stran Miniaturní bezpečnostní blokovací spínač HS5E elektromagnetická blokace N úzké plastové provedení typ s pružinou (24 V DC odblokuje zámek) kontakty: 1 spínací + 1 rozpínací (v sérii) pomocné kontakty: 1 spínací (klíč) + 1 spínací (zámek) klíč pro manuální odemknutí provedení s kabelem rozměry: 35 x 40 x 146 mm HS5E-A , HS9Z-A51 klíč přímý 75, HS9Z-A52 klíč úhlový 75, Další typy na poptání REMinfo Bezpečnostní systémy rem-technik.cz 1313

14 Bezpečnostní spínače pro průmyslovou automatizaci Světoznámá německá firma steute již více než 50 let vyvíjí a vyrábí spínací techniku pro různá odvětví průmyslu. V širokém portfoliu výrobků naleznete bezpečnostní spínače do klasické automatizace, ale i do extrémního prostředí, jako je prostředí s nebezpečím výbuchu, prostředí s vibracemi, vysokou či nízkou teplotou a vysokou vlhkostí okolního prostředí. Kromě speciální oblasti se steute zaměřuje také na bezdrátové technologie. steute je značka pro kvalitní bezpečnostní lankové a nožní spínače, povelová zařízení, dveřní a polohové spínače s bezpečnostní funkcí. Produkty steute mají různé oblasti využití zahrnující dopravní a pásovou techniku, stavbu přístrojů a zařízení, včetně nejširšího použití ve strojírenství. Polohový spínač ES 13 s bezpečnostní funkcí plastové provedení dvojitá izolace 2 nebo 3 kontakty pomalé spínání připojení kabelem nebo konektorem M12/M16 rozměry 40 x 16 x 49 mm (ŠxHxV) Koncový spínač ES/EM 95 s bezpečnostní funkcí termoplastové zapouzdření také v provedení pro Ex prostředí velké množství aktuátorů (např. rolnička, kolečko aj.) různé typy kontaktů ES 95: slow action pomalé spínání EM 95: snap action mžikové spínaní dostupný také s vodotěsnou objímkou Bezpečnostní spínač ES 95 AZ s odděleným aktuátorem plastové provedení dvojitá izolace ovládání přímým nebo úhlovým klíčem 2 kontakty; pomalé spínání k dispozici také s konektorem M12 také v provedení pro Ex prostředí rozměry 30 x 30 x 103 mm (ŠxHxV) Bezpečnostní spínač ES 95 T5C pro hlídání polohy dveří plastové provedení dvojitá izolace 2 kontakty pomalé spínání aktuátor lze upevnit čtyřmi způsoby (4 x 90 ) rozměry 30 x 30 x 60,5 mm (ŠxHxV) 1414 REMinfo Bezpečnostní systémy rem-technik.cz

15 Bezpečnostní magnetický spínač HS Si 4 plastové provedení dlouhá životnost vysoká odolnost proti otřesům a vibracím spínací vzdálenost do 6 mm spínání magnetem MC4 1 spínací a 1 rozpínací kontakt nebo 2 rozpínací kontakty kabel 1 m také v provedení pro Ex prostředí rozměry 20 x 12 x 40,5 mm (ŠxHxV) nebo IP69K Bezpečnostní magnetický spínač RC Si M30 kovové cylindrové provedení M30 dlouhá životnost jazýčkový kontakt ovládání zepředu spínací vzdálenost až 8 mm spínání magnetem M30 2 kontakty připojení s kabelem 1 m také v provedení s LED kontrolkou a pro Ex prostředí rozměry Ø M30 x 57 mm nebo IP69K Bezpečnostní spínač ES 13 SB pro hlídání polohy dveřních pantů plastové provedení dvojitá izolace 2 nebo 3 kontakty připojení kabelem také v provedení pro Ex prostředí rozměry 40 x 16 x 86 mm (ŠxHxV) Bezpečnostní tahový lankový spínač ZS 71 kovové provedení ovládání lankem z jedné strany délka lanka až 20 m uvolnění tlačítkem nebo klíčem různé typy kontaktů mžikové spínání také v provedení s nouzovým tlačítkem možnost indikátoru polohy a AS-Interface možnost vodotěsné objímky také v provedení pro Ex prostředí rozměry 52 x 42,5 x 162 mm (ŠxHxV) nebo IP69K Bezpečnostní tahový lankový spínač ZS 73 S VD kovové provedení ovládání lankem ze dvou stran délka lanka až 2 x 50 m uvolnění tlačítkem nebo klíčem různé typy kontaktů mžikové spínání možnost provedení se 2 kabelovými vstupy také v provedení pro Ex prostředí rozměry 70 x 56,5 x 105 mm (ŠxHxV) krytí IP54 (s klíčem), IP65 (s tlačítkem) Bezpečnostní tahový lankový spínač ZS 80 kovové provedení 4 kontakty ovládání lankem z jedné strany možnost indikátoru polohy a integrovaného nouzového tlačítka délka lanka až 75 m mžikové spínání páčka pro uvolnění polohy možnost vodotěsné objímky rozměry 67 x 53 x 201 mm (ŠxHxV) Dveřní držadlo TGM s nouzovým tlačítkem (tlačítko lze zvolit) hliníkové nebo ocelové provedení zelená, žlutá a/nebo červená LED se zásuvným konektorem také v bezdrátovém provedení rozměry 69 x 213 mm Ø 30 mm Bezpečnostní nožní spínač GFSI VD robustní kovové provedení 1 pedál s ochranným krytem max. 4 kontakty (2 před tlakovým a 2 za tlakovým bodem) také v provedení pro Ex prostředí rozměry 172 x 150 x 266 mm (ŠxHxV) Bezpečnostní nožní spínač GFS 2 VD robustní kovové provedení 1 až 3 pedály s ochranným krytem max. 4 kontakty na pedál (2 před tlakovým a 2 za tlakovým bodem) také v provedení pro Ex prostředí rozměry 284 x 140 x 269 mm (ŠxHxV) REMinfo Bezpečnostní systémy rem-technik.cz 1515

16 Relé s nuceně vedenými kontakty lze použít pro rozšíření výstupů pro bezpečnostní relé a bezpeč. řídicí jednotky vysoce kompaktní a úzké provedení ideální pro použití v bezpečnostních obvodech v kombinaci s bezpečnostními spínači, světelnými závorami a nouzovými tlačítky rozpozná závady jako svaření kontaktů a poškození kontaktních pružin nezávislé spínací a rozpínací kontakty dle normy EN50205 při svaření spínacího kontaktu se rozpínací kontakt nesepne, ani když cívka zůstane bez proudu, a kontakty od sebe zůstanou vzdálené min. 0,5 mm; pokud se rozpínací kontakt sepne, spínací kontakt se nesepne, i když je relé pod proudem a kontakty zůstanou od sebe vzdálené min. 0,5 mm rychlá doba odezvy 8 ms 4 a 6pólové provedení jmenovitá zátěž 6 A/250 V AC, 6 A/30 V DC napájení 12 V DC, 24 V DC a 48 V DC zabudovaná LED kontrolka provozní teplota -40 až +85 C životnost min. 10 miliónů operací rozměry (ŠxVxH): 4pólový typ 13 x 24 x 40 mm, 6pólový typ 13 x 24 x 50 mm Typ Popis Kontakty Napájení Cena RF1V-2A2BL-D12 4pólové relé, LED kontrolka 2 spínací + 2 rozpínací 12 V DC 295, RF1V-2A2BL-D24 4pólové relé, LED kontrolka 2 spínací + 2 rozpínací 24 V DC 295, RF1V-3A1BL-D12 4pólové relé, LED kontrolka 3 spínací + 1 rozpínací 12 V DC 295, RF1V-3A1BL-D24 4pólové relé, LED kontrolka 3 spínací + 1 rozpínací 24 V DC 295, RF1V-3A3BL-D12 6pólové relé, LED kontrolka 3 spínací + 3 rozpínací 12 V DC 320, RF1V-3A3BL-D24 6pólové relé, LED kontrolka 3 spínací + 3 rozpínací 24 V DC 320, RF1V-4A2BL-D12 6pólové relé, LED kontrolka 4 spínací + 2 rozpínací 12 V DC 320, RF1V-4A2BL-D24 6pólové relé, LED kontrolka 4 spínací + 2 rozpínací 24 V DC 320, RF1V-5A1BL-D12 6pólové relé, LED kontrolka 5 spínacích + 1 rozpínací 12 V DC 320, RF1V-5A1BL-D24 6pólové relé, LED kontrolka 5 spínacích + 1 rozpínací 24 V DC 320, SF1V-4-07L Patice pro 4pólové relé na DIN lištu 390, SF1V-4-61 Patice pro 4pólové relé do plošného spoje 170, SF1V-6-07L Patice pro 6pólové relé na DIN lištu 420, SF1V-6-61 Patice pro 6pólové relé do plošného spoje 190, Uvedené ceny v REMinfo jsou v CZK, bez DPH. Mohou se změnit bez předchozího oznámení. Tiskové chyby a omyly vyhrazeny Image source steute: Fotostudio Udo Kowalski, Wuppertal 4 500/04/13 REM-Technik s. r. o. Klíny 35, CZ Brno tel.: fax: office@rem-technik.cz
