Novinky v SIMATIC PLC a HMIT 200 Přehled. TIA na dosah Listopad 2012

Transkript

1 Novinky v SIMATIC PLC a HMIT 200 Přehled TIA na dosah Listopad 2012

2 SIMATIC ET 200 Novinky a tipy TIA na dosah Listopad 2012

3 SIMATIC ET 200 Profibus, Profinet DP Master IO Controller DP Slave IO Device DP Slave IO Device Úspora času a peněz při projektování, instalaci i provozu

4 SIMATIC ET 200 Přehled Pro instalaci do rozvaděče (IP20) Pro instalaci bez rozvaděče (IP65/67) Modulární nové Kompaktní a rozšiřitelné Multifunkční modulární Multifunkční modulární ET 200S ET 200pro ET 200S COMPACT Modulární klasické Kompaktní Profibus Kompaktní ET 200M ET 200eco Jiskrově bezpečné Kompaktní Profinet ET 200SP ET 200L ET 200iSP ET 200eco PN

5 SIMATIC ET 200S komplexní systém ET 200S moduly dostupné nejméně do roku 2029

6 EtherNet/IP pro ET 200S vzdálené IO * Více: Entry ID Až 63 modulů ve stanici včetně motorových spouštěčů Široké spektrum modulů (ne Safety integrated, více viz. odkaz) Integrovaný 2-portový switch Update time 1ms Přidělení IP adresy Configuration Tool BOOTP / DHCP MMC pro uložení IP adresy Parametrů FW update Výměna IM bez PG Configuration tool Parametrizace Nastavení IP adresy Generování EDS souboru Obj. č.: ZNX-EIP-200S -> IM + MMC + CD s Configuration Tool a manuály

7 Pro instalaci do rozvaděče (IP20) Pro instalaci bez rozvaděče (IP65/67) Modulární nové Kompaktní a rozšiřitelné Multifunkční modulární Multifunkční modulární ET 200S ET 200pro ET 200S COMPACT Modulární klasické Kompaktní Profibus Kompaktní ET 200M ET 200eco Jiskrově bezpečné Kompaktní Profinet ET 200SP ET 200L ET 200iSP ET 200eco PN

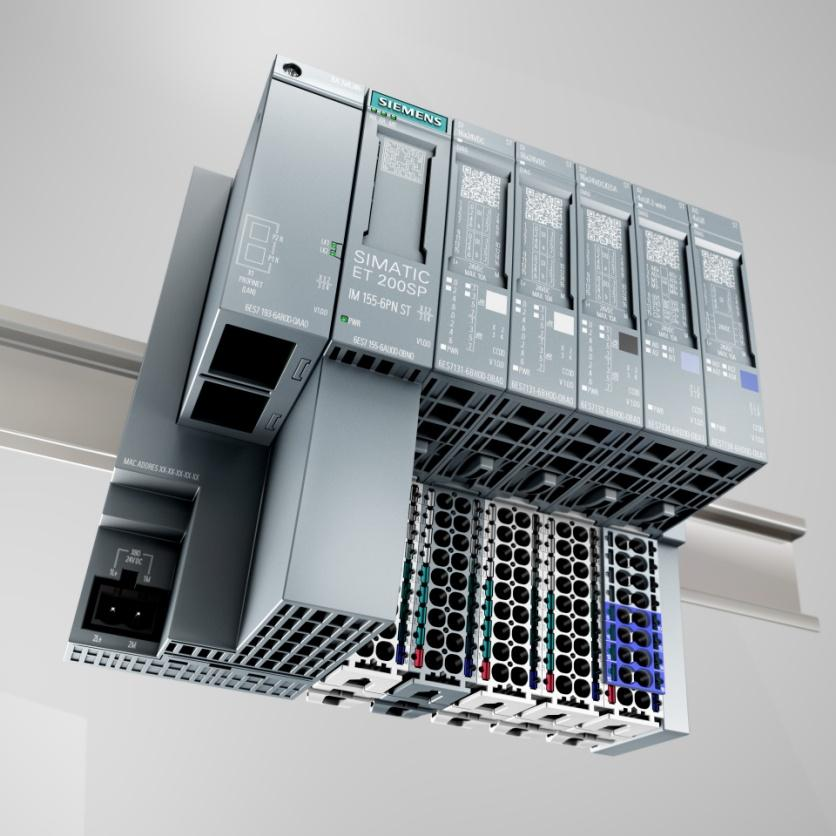

8 Modulární periferie pro montáž do rozvaděče (IP 20) 1. Nový projekt použiju ET 200SP? ET 200SP Úspora místa Jednodušší práce Vyšší výkon

9 Vzdálené IO připojené na Profinet Interface modul (IM) + Server modul (SM) Bus adaptér (BA) Base jednotka (BU) = Backplane modul + Blok svorek Elektronický modul (PM) Až 64 modulů na stanici (v první fázi 32)

10 I/O moduly 6ES7131-6BF00-0BA0 6ES7131-6BH00-0BA0 6ES7132-6BD20-0BA0 6ES7132-6BF00-0BA0 6ES7132-6BH00-0BA0 6ES7134-6GD00-0BA1 6ES7134-6HD00-0BA1 6ES7134-6JD00-0CA1 6ES7135-6HD00-0BA1 DI 8x 24VDC ST DI 16x 24VDC ST DQ 4x 24VDC/2A ST DQ 8x 24VDC/0,5A ST DQ 16x 24VDC/0,5A ST AI 4x I 2-/4-wire ST AI 4x U/I 2-wire ST AI 4x RTD/TC 2-/3-/4-wire HF AQ 4x U/I ST V brzké době budou představeny další typy modulů: CM Ptp RS 232/RS 485, ASi master, BA 2xFC,

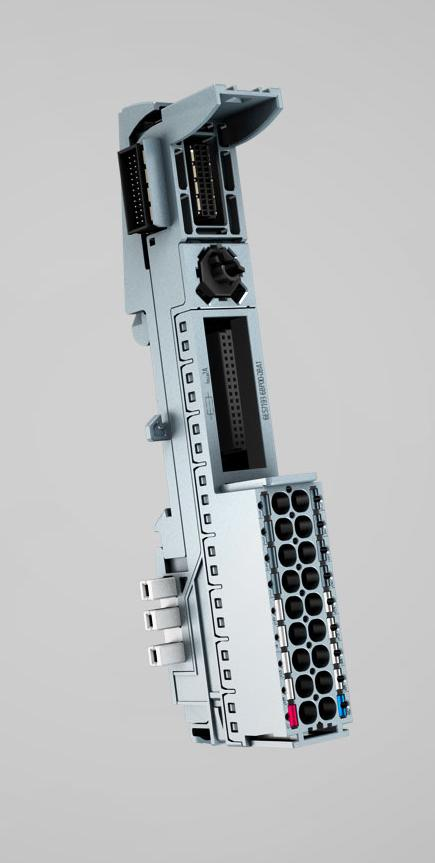

11 BaseUnit typy Příklad: BU15-P16+A10+2D/T Šířka Base Unit 15 mm Svorky pro I/O P Push-in svorky 16 svorek pro připojení I/O Svorky pro AUX A10 10 svorek AUX A 0 bez AUX svorek Svorky napájení 2x 2 svorky (+ a ) 12x 12 svorek (6+ a 6-) 0x bez svorek napájení xd nová napájecí skupina xb napájení z předchozího modulu Speciální funkce T kompenzace termočlánku 6ES7193-6BP00-0BA0 BaseUnit Type A0, BU15-P16+A0+2B 6ES7193-6BP00-0DA0 BaseUnit Type A0, BU15-P16+A0+2D 6ES7193-6BP20-0BA0 BaseUnit Type A0, BU15-P16+A10+2B 6ES7193-6BP20-0DA0 BaseUnit Type A0, BU15-P16+A10+2D 6ES7193-6BP00-0BA1 BaseUnit Type A1, BU15-P16+A0+2B/T 6ES7193-6BP00-0DA1 BaseUnit Type A1, BU15-P16+A0+2D/T 6ES7193-6BP40-0BA1 BaseUnit Type A1, BU15-P16+A0+12B/T 6ES7193-6BP40-0DA1 BaseUnit Type A1, BU15-P16+A0+12D/T

12 Modulární periferie pro montáž do rozvaděče (IP 20) 2. Kalkulace ET 200SP Úspora místa Jednodušší práce Vyšší výkon

13 SIMATIC konfigurátory SIMATIC Selection Tool TIA Selection Tool TIA Selection Tool novější, některý HW (např. ET 200S) jen ve starším konfigurátoru

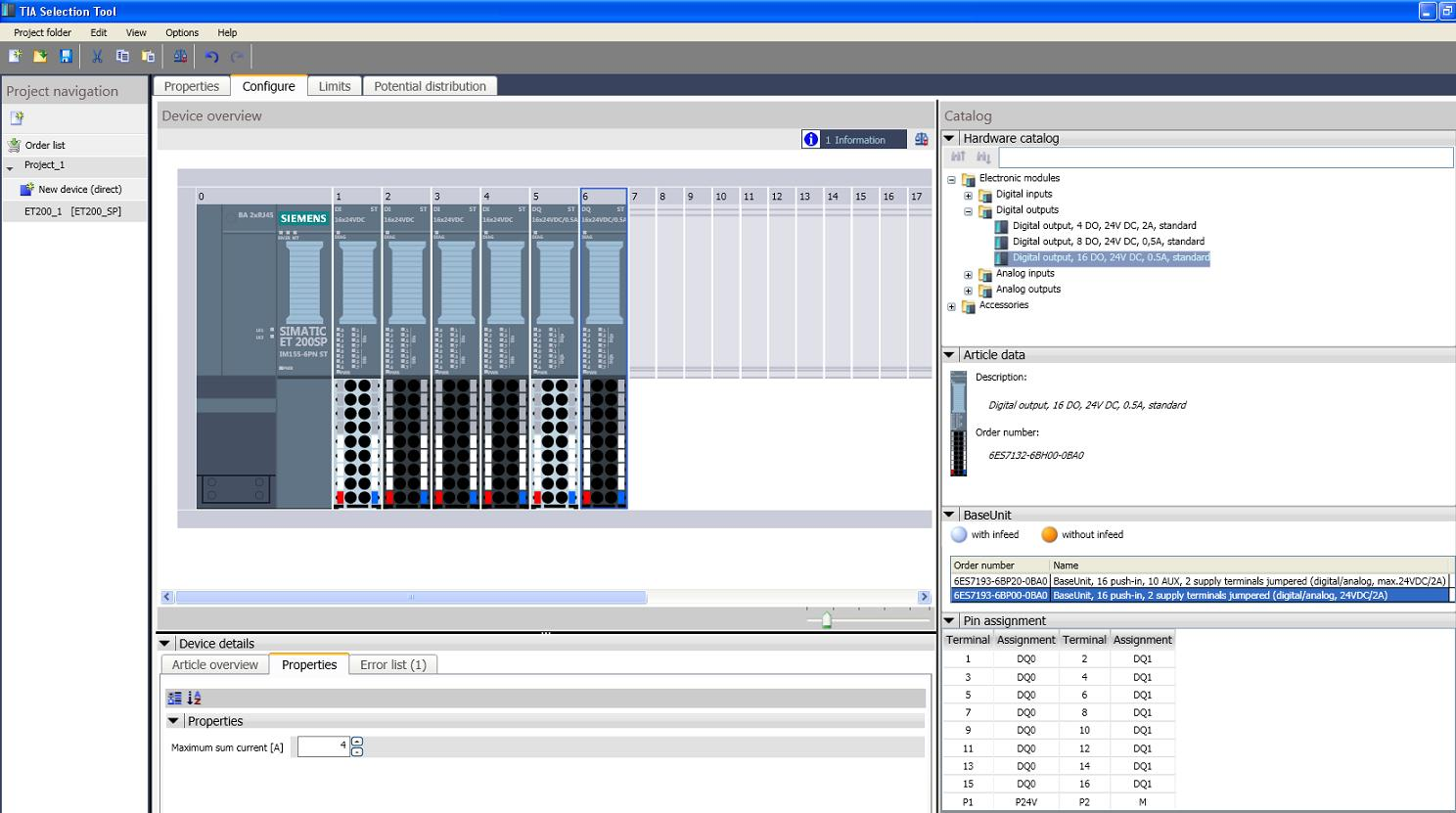

14 Konfigurátor TIA Selection Tool Offline verze ke stažení na nebo v CA01 Online v Industry Mall

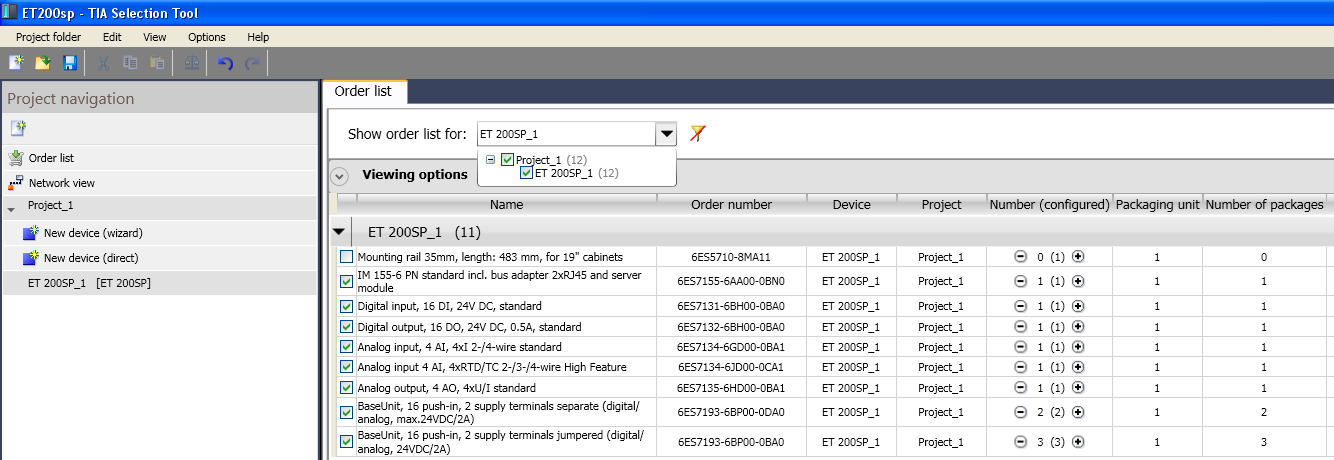

15 Kalkulace v TIA Selection Tool D 2 E 1 M O 3 Pro kalkulaci ze samostatného offline konfigurátoru uložit (.tia soubor), pak otevřít v online nebo CA01 konfigurátoru ukážou se ceny

16 Modulární periferie pro montáž do rozvaděče (IP 20) 3. Projekt a montáž ET 200SP Úspora místa Jednodušší práce Vyšší výkon

17 CAx shopping cart D E M O Dostupné z Po potvrzení požadavku odkaz na výstup přijde em

18 Příklad zapojení IO svorky AUX* 24 V DC Zátěžová skupina 1 Zátěžová skupina 2 * volitelné svorky, libovolný potenciál

19 3-vodičové připojení senzoru na kartu 8 DI 8 DI AUX Signál L+ M

20 Analogové vstupy karta 4 U/I 2-wire ST (karta aktivní na proudové smyčce) Un- AI U AI I

21 Analogové vstupy AI 4 I 2-/4-wire ST (kanál aktivní nebo pasivní na proudové smyčce) 4-d 2-d BU typu A1

22 Příslušenství Referenční popisné štítky 6ES7193-6LF30-0AW0 160 ks referenčních štítků Výlisky pro barevné kódování svorek Color Code dle užitého I/O modulu 6ES7193-6CP01-2MA0 6ES7193-6CP02-2MA0 6ES7193-6CP03-2MA0 6ES7193-6CP71-2AA0 6ES7193-6CP72-2AA0 6ES7193-6CP73-2AA0 6ES7193-6CP74-2AA0 10 ks, CC01 10 ks, CC02 10 ks, CC03 10 ks, CC71 10 ks, CC72 10 ks, CC73 10 ks, CC74 Adaptér pro připojení stínění kabelu 6ES7193-6SC00-1AM0 5 ks adaptéru Popisné štítky 6ES7193-6LR10-0AA0 500 ks štítků

23 Značení a připojení kabelů Svorky typu Push-in

24 Modulární periferie pro montáž do rozvaděče (IP 20) 4. Oživení ET 200SP Úspora místa Jednodušší práce Vyšší výkon

25 Import sestavy z konfigurátoru do Step 7 Ve Step 7 v5.5 přes.cfg soubor Ve Step 7 v11 zatím pouze nepřímo pomocí migrace projektu z v5.5

26 Profinet adresace ve Step 7 V11 a 5.5 D E M O Adresace návody: sekce Návody

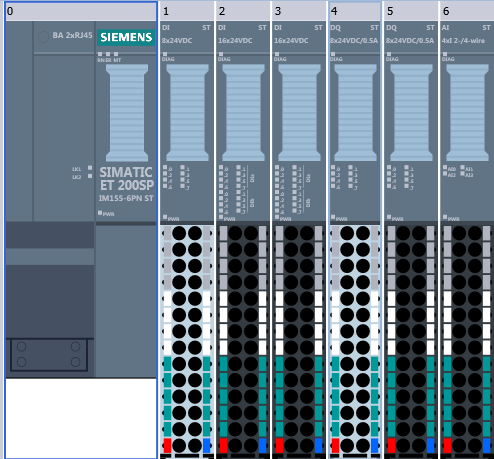

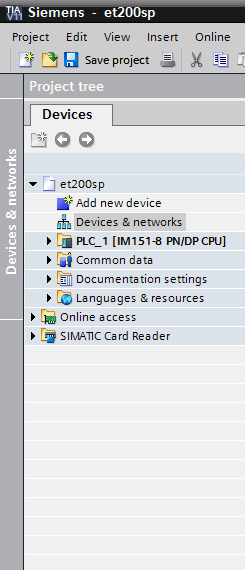

27 Na co nezapomenout 1 vložit Server modul (V11)

28 Na co nezapomenout 1 vložit Server modul do HW konfigu (V5.5)

29 Na co nezapomenout 2 napájení u všech bílých patic (V11)

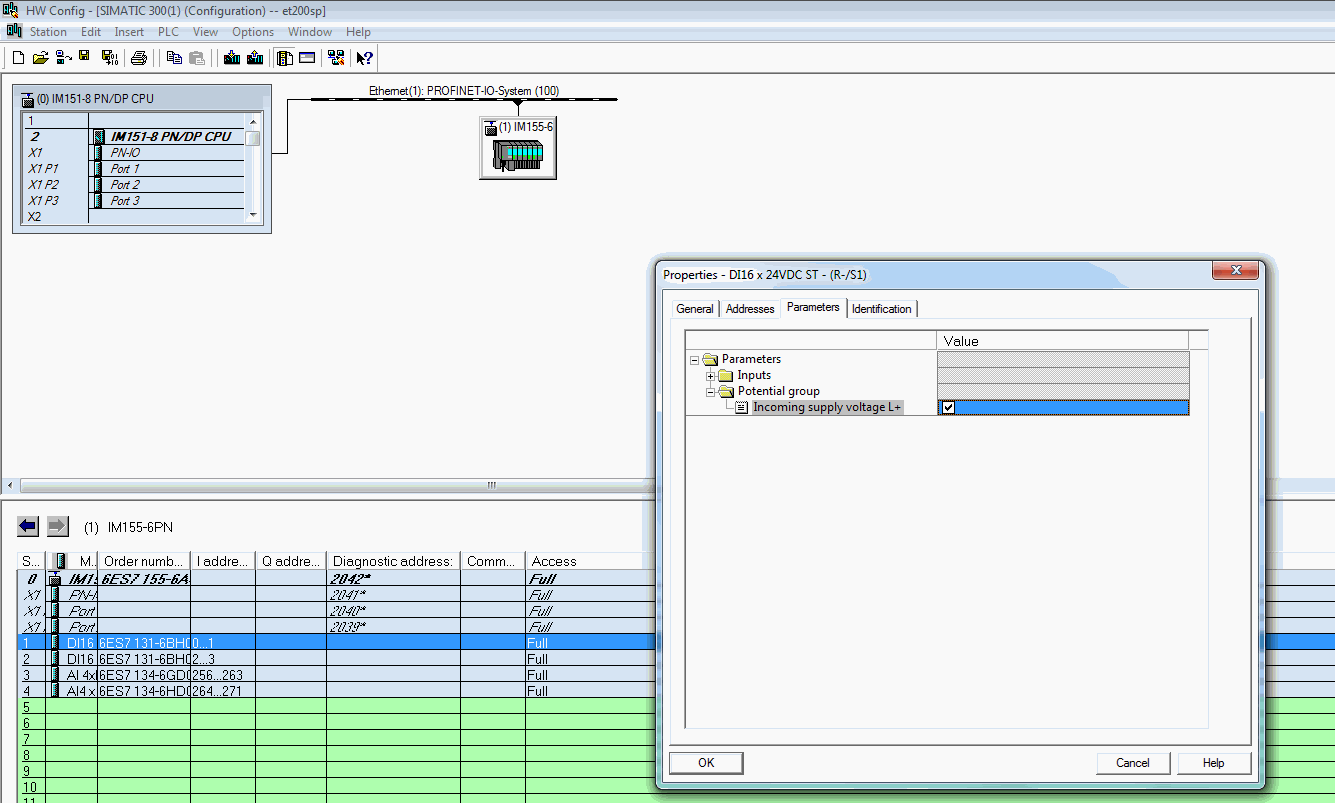

30 Na co nezapomenout 2 napájení u všech bílých patic (V5.5)

31 Online Support App 2.1 pro Smartphony Skenování kódů z modulů Automatické zobrazení informací o modulu: Technická data, grafika Manuály, certifikáty Update Fw, FAQ, Cax data Odesílání informací mailem Více informací: ID Při stahování vyhledat: Siemens Industry online support

32 SIMATIC ET 200 Dotazy? Pro instalaci do rozvaděče (IP20) Pro instalaci bez rozvaděče (IP65/67) Modulární nové Kompaktní a rozšiřitelné Multifunkční modulární Multifunkční modulární ET 200S ET 200pro ET 200S COMPACT Modulární klasické Kompaktní Profibus Kompaktní ET 200M ET 200eco Jiskrově bezpečné Kompaktní Profinet ET 200SP ET 200L ET 200iSP ET 200eco PN

33 Děkuji za pozornost. Jakub Vojanec tel.: jakub.vojanec@siemens.com
