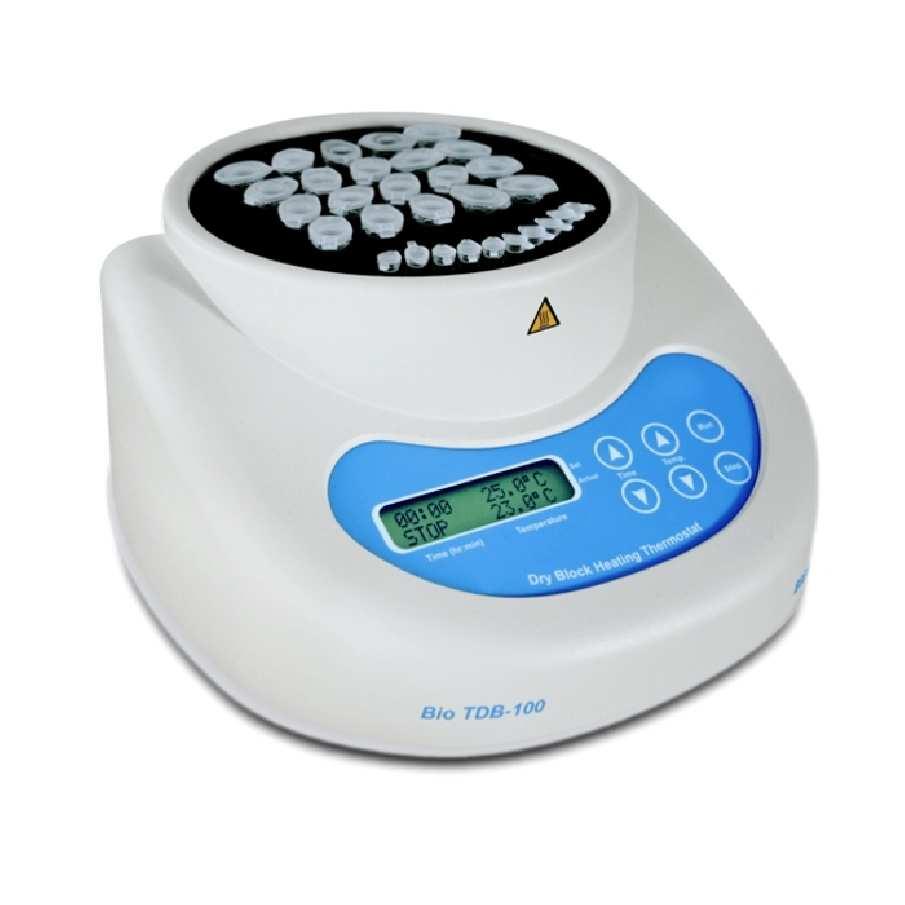

1 Bio TDB-100 Termostat vyhřívaný blok Uživatelská příručka Prodej a servis zajišťuje: Dynex Technologies, spol. s r.o. Na Čihadle 32, Praha 6 Tel.: Fax: office@dynex.cz

2 Obsah: 1. Bezpečnostní informace 2 2. Obecné informace 3 3. Začínáme 3 4. Obsluha termobloku 4 5. Specifikace 6 6. Technická údržba 6 7. Záruka a informace pro reklamaci 7 8. Značka CE 7 1

3 1. Bezpečnostní informace Následující symbol znamená: Pozor: přečtěte si celý tento návod k obsluze, zvláštní pozornost věnujte částem obsahujícím tento symbol. Pozor: během provozu může být povrch velmi horký. Přístroj používejte výhradně v souladu s návodem k obsluze, jinak může být porušena bezpečnostní ochrana přístroje. Po přepravě přístroje nebo po skladování ve vlhkém prostředí nechejte přístroj vysušit po dobu 2-3 hodin. Během této doby může být porušena bezpečnostní ochrana přístroje. Přístroj používejte pouze s napájecím zdrojem s parametry shodnými s údaji uvedenými na štítku se sériovým číslem. Nepoužívejte jiné napájecí zdroje, než doporučuje výrobce, je nutné používat typ s uzemněním. Zajistěte, aby hlavní vypínač a konektor napájecího zdroje byly během provozu snadno přístupné. Nepoužívejte přístroj mimo laboratorní prostory. Nepoužívejte přístroj v prostředí s agresivními nebo chemickými směsmi. Před přemístěním přístroje ho odpojte od napájecího zdroje. Pokud do přístroje vnikne kapalina, odpojte ho od napájecího zdroje. Přístroj nechte zkontrolovat kvalifikovaným technikem. Před použitím jakékoliv dekontaminační metody, s výjimkou metody doporučené výrobcem, konzultujte s výrobcem, zda je daná metoda pro přístroj vhodná a nepovede k jeho poškození. Chraňte přístroj před nárazy a pádem. Během provozu: - používejte pouze kvalitní standardní zkumavky - berte v úvahu, že tenkostěnné zkumavky mají lepší tepelnou vodivost - nezahřívejte zkumavky na vyšší teplotu, než je bod tání materiálu používejte odolné polypropylénové zkumavky - nenaplňujte zkumavky více, než 3-5 mm nad úroveň termobloku - nedotýkejte se povrchů během provozu, mohou být velmi horké - při vysokých teplotách (nad 85 C) se mohou víčka zkumavek samovolně otevřít, což může znamenat potenciální zdravotní riziko při práci s infekčním materiálem. Jako prevence se doporučuje použití zkumavek s bezpečnostním uzávěrem typu Safe- Lock. - zařízení nenechávejte bez dozoru 2

4 2. Obecné informace Termoblok Bio TDB-100 je určen pro udržování nastavené teploty v hliníkovém bloku se speciálními otvory pro zkumavky. Je speciálně navržen pro dlouhé inkubace při různých teplotách. Univerzální hliníkový blok umožňuje použití 3 typů zkumavek (24x2/1,5 ml, 15x0,5 ml, 10x 0,2 ml). Zařízení je určeno zejména pro: - molekulární a buněčnou biologii (stabilizace teploty při restrikčních reakcích a denaturaci DNA) - biochemii (analýza enzymatických procesů) - mikrobiologii (anaerobní kultivace mikroorganismů) - chemii (zahřívání reagencií pro chromatografii, zejména při analýze chemických a biologických složek mastných kyselin, kondenzujících na chladných mikrojehlách) 3. Začínáme 3.1 Rozbalení přístroje Pečlivě odstraňte obalové materiály a uschovejte je pro pozdější přepravu nebo uskladnění přístroje. 3.2 Obsah balení Sada obsahuje: - termoblok Bio TDB-100 s hliníkovým blokem a 1 kus - napájecí kabel 1 kus - náhradní pojistku 1 kus - návod k obsluze, specifikaci, certifikát 1 kus 3.3 Umístěte termoblok na vodorovný nehořlavý pracovní povrch, v bezpečné vzdálenosti od hořlavých materiálů. 3.4 Připojte napájecí kabel do zásuvky na zadní straně přístroje a umístěte přístroj tak, aby konektor a hlavní vypínač byly snadno přístupné. 3

5 4. Obsluha termobloku Obr.1 Ovládací panel 4.1 Zapojte externí napájecí zdroj do zásuvky, a zapněte hlavní vypínač na zadní straně přístroje do polohy ON. 4.2 Přístroj se spustí a na displeji se zobrazí následující údaje: - v první řádce naposledy nastavený čas a teplota - ve druhé řádce stav časovače STOP a aktuílní teplotu bloku 4.3 Nastavte požadovanou teplotu tlačítky Temp. a (Obr.1/6). Nastavená teplota je zobrazena v horní řádce displeje (Obr. 1/3). Pokud tlačítko držíte stisknuté, hodnoty se budou měnit rychle. 4.4 Zkontrolujete dosažení nastavené teploty na displeji (čas dosažení nastavené teploty závisí na její hodnotě, obvykle nepřekračuje 15 minut). Aktuální teplota je zobrazena ve spodní části displeje (Obr. 1/4). 4.5 Po dosažení nastavené teploty vložte zkumavky do příslušných otvorů bloku. Pozor! Při vysokých teplotách (nad 85 C) se mohou víčka zkumavek samovolně otevřít, což může znamenat potenciální zdravotní riziko při práci s infekčním materiálem. Jako prevence se doporučuje použití zkumavek s bezpečnostním uzávěrem typu Safe-Lock. 4.6 Nastavení časovače. Termoblok Bio TDB-100 je vybaven nezávislým časovačem, umožňujícím nastavení času inkubace vzorků. 4.7 Nastavte požadovaný časový interval tlačítky Time a (Obr.1/5). Nastavená hodnota je zobrazena v horní řádce displeje (Obr. 1/1). Pokud tlačítko držíte stisknuté, hodnoty se budou měnit rychle. 4.8 Časovač spustíte tlačítkem RUN (Obr. 1/7). Uplynulý čas je zobrazen v dolní řádce displeje (Obr. 1/2). 4.9 Po dosažení nastaveného časového intervalu zazní zvukový signál a na displeji začne blikat nápis STOP. Zvukový signál vypnete stiskem tlačítka STOP (Obr. 1/8). 4

6 Pozor! Časovač neukončí vyhřívání bloku na nastavenou teplotu V případě potřeby je možné zastavit časovač ještě před uplynutím nastavené doby stisknutím tlačítka STOP. Nastavený interval je možné opět spustit stisknutím tlačítka RUN Časový interval je možné nastavovat i v průběhu odpočítávání, není tedy nutné časovač zastavit pro provedení změn Po skončení práce vypněte hlavní vypínač. 5

7 5. Specifikace 5.1 Teplotní rozsah 5 C nad teplotou okolí až 100 C (stabilní teplotní regulace vyžaduje nastavení teploty minimálně 5 C nad teplotu okolí) 5.2 Rozsah nastavení teplot 25 C až 100 C 5.3 Rozlišení nastavení 0,1 C 5.4 Teplotní stabilita v rozsahu 25 C až 85 C 0,1 C v rozsahu 85 C až 100 C 0,2 C 5.5 Teplotní uniformita platformy v rozsahu 25 C až 40 C ±0,1 C při 85 C ±0,25 C při +100 C ±0,5 C 5.6 Ochrana proti přehřátí vnitřní teplotní pojistka 5.7 Časovač 1 min 96 hodin 5.8 Displej LCD 5.9 Rozměry (š x h x v) 230x210x115 mm 5.10 Příkon 253 W (770 ma) 5.11 Pracovní napětí 220 V, 50 Hz 5.12 Hmotnost 2,9 kg 5.13 Kapacita bloku 24x2/1,5 ml+15x0,5 ml+10x0,2 ml 5.14 Přístroj je určen pro použití v uzavřených laboratorních prostorách, při pokojové teplotě od +5 C do 40 C a maximální relativní vlhkosti vzduchu 80% při teplotách do 31 C, lineárně se snižující na hodnotu 50% při 40 C. 6. Technická údržba 6.1 Veškerá údržba a opravy zařízení smí být prováděna pouze autorizovanými techniky vyškolenými výrobcem. 6.2 Pro čištění přístroje můžou být použity pouze prostředky neobsahující organická rozpouštědla, zásady a kyseliny. Vhodný je 75% etanol. 6.3 Výměna pojistek. Vypojte zařízení z elektrické sítě. Vyjměte IEC zástrčku ze zední části přístroje. Vysuňte pojistkovou zásuvku, je potřeba vyvinout určitou sílu (A). Vyjměte pojistku z držáku. Nahraďte pojistku novou (230V, F2A). 6

8 7. Záruka a informace pro reklamaci 7.1 Výrobce zaručuje shodu zařízení s uvedenou specifikací, pokud uživatel dodrží stanovené postupy při provozu, skladování a přemísťování přístroje. 7.2 Výrobce na přístroj poskytuje záruku 24 měsíců ode dne dodání, na topné těleso pak 12 měsíců. 7.3 Pokud se při provozu přístroje vyskytne závada, prosíme vyplňte reklamační protokol a pošlete přístroj vašemu dodavateli. 8. Značka Značka CE na přístroji označuje shodu s požadavky směrnice EU: EMC Directive 2004/108/EC ELEKTROMAGNETICKÁ KOMPATIBILITA Použité normy: EN61326 Elektrická měřicí, řídicí a laboratorní zařízení - Požadavky na EMC Část 1 Obecné požadavky Směrnice nízkého napětí 2006/95/EC ELEKTRICKÁ ZAŘÍZENÍ URČENÁ PRO UŽÍVÁNÍ V URČITÝCH MEZÍCH NAPĚTÍ Použité normy: EN61010 Bezpečnostní požadavky na elektrická měřicí, řídicí a laboratorní zařízení Část 1 Obecné požadavky EN Jednotlivé požadavky na laboratorní zařízení na ohřev materiálů 7
