1 NORMACLAMP NORMACLAMP NORMACLAMP S/SP hadicové spony (NORMACLAMP S) podle DIN 3017, upínací spony (NORMACLAMP SP) podle DIN 3016 NORMACLAMP S/SP nabízí na základě její robustní konstrukce upínacích čelistí, vybavenou metrickým šroubem, vysoký stupeň stlačení. Při extrémně vysokém tlaku a tahovém zatížení se doporučuje dvoudílná varianta. Charakteristika a krátký popis Silná konstrukce upínacích čelistí = vysoký stupeň stlačení = vysoká těsnost 3. Robustní pásek se zakulacenými hranami (od šířky pásku 20 mm) = předchází zraněním a poškozením hadice 2. Můstek = optimální šetření hadice Materiály W1 W2 W3 W4 W5 x x* x * V šířce pásku 30mm na poptávku. 26

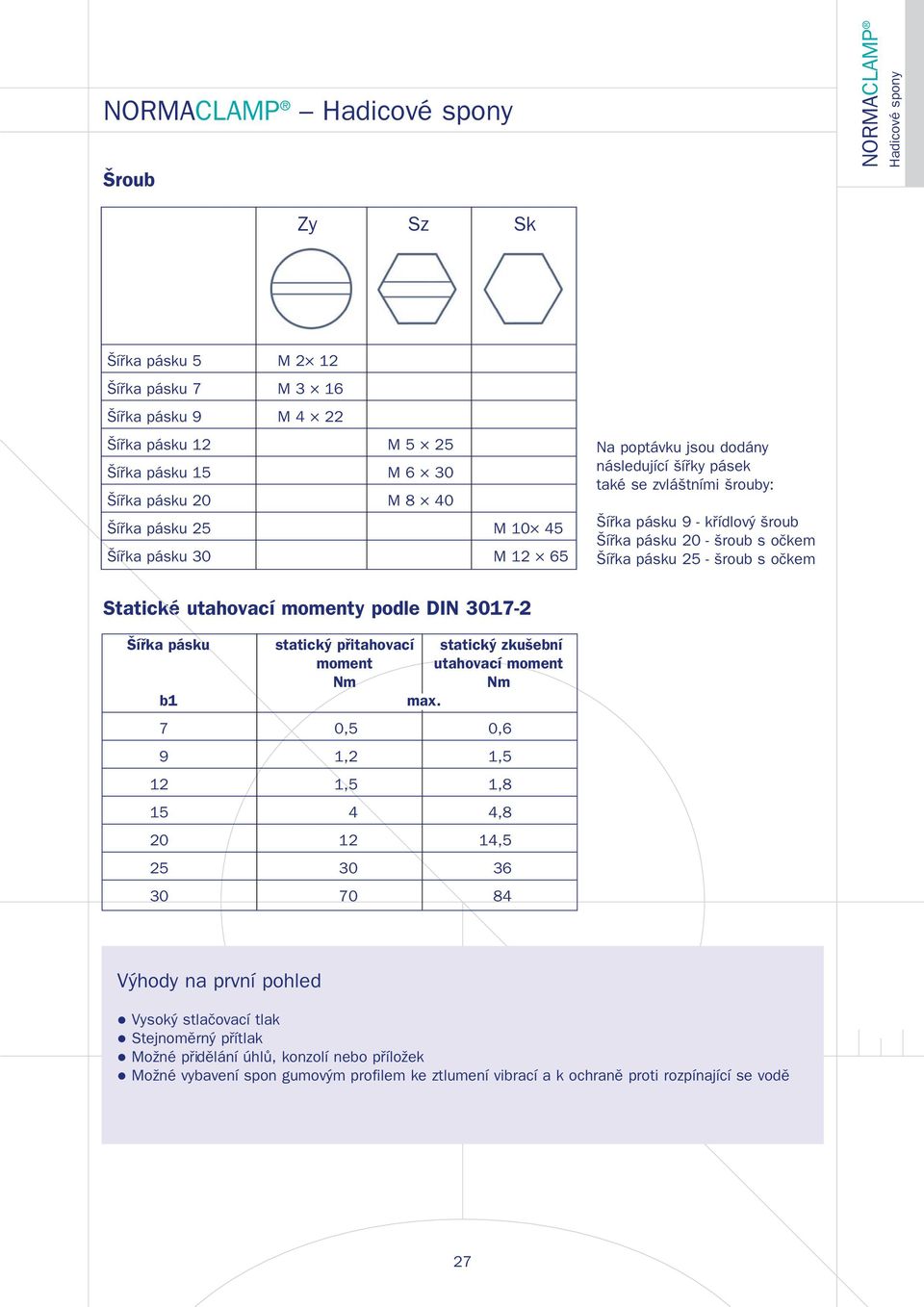

2 NORMACLAMP Šroub Zy Sz Sk NORMACLAMP Šířka pásku 5 M 2 12 Šířka pásku 7 M 3 16 Šířka pásku 9 M 4 22 Šířka pásku 12 M 5 25 Šířka pásku 15 M 6 30 Šířka pásku 20 M 8 40 Šířka pásku 25 M Šířka pásku 30 M Na poptávku jsou dodány následující šířky pásek také se zvláštními šrouby: Šířka pásku 9 - křídlový šroub Šířka pásku 20 - šroub s očkem Šířka pásku 25 - šroub s očkem Statické utahovací momenty podle DIN Šířka pásku statický přitahovací statický zkušební moment utahovací moment Nm Nm b1 max. 7 0,5 0,6 9 1,2 1,5 12 1,5 1, , , Výhody na první pohled Vysoký stlačovací tlak Stejnoměrný přítlak Možné přidělání úhlů, konzolí nebo příložek Možné vybavení spon gumovým profilem ke ztlumení vibrací a k ochraně proti rozpínající se vodě 27

3 NORMACLAMP NORMACLAMP Varianty NORMACLAMP S NORMACLAMP S se hodí k upevňování gumových a umělých hadic, tak jako gumových manžet na konce trubek nebo hadicové nátrubky. Přeutažení velkých průměrů je se sponami vícedílného provedení bez problémů možné. Odstupňový po 2 mm. NORMACLAMP SP Hodí se k pevnému upínání nádob, trubek a kabelů. NORMACLAMP SPGU NORMACLAMP SPGU je k dodání od šířky pásku 9 mm. Může být nasazena ke ztlumení vibrací a k ochraně proti rozpínající se vodě. 28

4 NORMACLAMP Technická data NORMACLAMP Odolnost proti korozi Materiál Odolnost proti korozi ve zkoušce v solné mlze W1 W4 W5 min. 72 hodin min. 240 hodin min. 400 hodin šířka nejmenší pásku průměr b1 v mm tlouš ka materiálu v mm gumový profil S SP SPGU W1 W4 W5 W1 W4 W5 b1 s ,2 0, ,3/0,4 0,4 0,4 0, ,4 0,4 0,6 0,4 12, ,5 0,5 0,7 0,5 15 1, ,6 0,6 0,8 0,6 18,5 1, ,0 0,8 (bis o 47) 1,0 0, (ab o 48) 1, ** 1,25 1,0 1,25/1, ,5 2, * 2,5 2, * k dodání ve W4 O od pouze dvoudílně ** SPGU=40 29

5 NORMACLAMP NORMACLAMP Gumové profily Gumové profily jsou k dodání podle typu profilu (a resp. b) v materiálovém provedení silikon nebo EPDM. B = šířka pásku spony b1 = šířka v mm s2 = síla materiálu v mm a b Materiálové vlastnosti gumových materiálů Materiálové vlastnosti Silikon Gumový profil EPDM Pevnost tahu [N/mm 2 ] 8,5 min. 8 Tažnost [%] Tvrdost výstuže A 70 ± 5 70 ± 5 Teplota [ o C] -60 o až +170 o -40 o až +120 o Odolnost proti: počasí/ozónu dobrá velmi dobrá stárnutí/uv velmi dobrá velmi dobrá skladování paliv mírná není vhodné uskladnění v olejích nebo tucích dobrá není vhodné alkoholy dobrá dobrá kyseliny mírná dobrá louhy mírná dobrá Použití NORMACLAMP S/SP/SPGU se hodí především pro: Upevňování gumových a umělohmotných hadic (NORMACLAMP S) Upevňování gumových manžet na konce trubek nebo hadicových nátrubků (NORMACLAMP S) Pevné uchycení nádrží, dynam, trubek a kabelů (NORMACLAMP SP) K tomu NORMACLAMP S úspěšně nasazujeme k upevňování airbagů v automobilovém průmyslu. Tyto bezpečnostní díly jsou námi 100% přezkušovány. 30

6 NORMACLAMP Velikosti, šířky pásků a materiály v přehledu NORMACLAMP S NORMACLAMP průměr šířka pásku v 5 mm 7 mm 9 mm 12 mm 15 mm 20 mm 25 mm mm Zy Zy Sz Sz Sz Sz Sk W1 W5* bis 9 bis 10 ab 15 bis 20 bis 28 bis30 ab 36 bis 40 bis 50 bis 60 bis 70 bis 75 bis 80 bis 90 bis 100 bis 110 bis 120 bis 130 bis 140 bis 150 bis 160 bis 170 bis 180 bis 190 bis 200 * kromě šířky pásku 5 mm Odstupňování po 1 mm. 31

7 NORMACLAMP NORMACLAMP Velikosti, šířky pásků a materiály v přehledu NORMACLAMP SP průměr šířka pásku v 5 mm 7 mm 9 mm 12 mm 15 mm 20 mm 25 mm mm Zy Zy Sz Sz Sz Sz Sk W1 W5* bis 9 bis 10 ab 15 bis 20 bis 28 bis 30 ab 36 bis 40 bis 50 bis 60 bis 70 bis 75 bis 80 bis 90 bis 100 bis 110 bis 120 bis 130 bis 140 bis 150 bis 160 bis 170 bis 180 bis 190 bis 200 * kromě šířky pásku 5 mm Odstupňování po 1 mm. 32

8 NORMACLAMP Velikosti, šířky pásků a materiály v přehledu NORMACLAMP SPGU NORMACLAMP průměr šířka pásku v 15 mm 20 mm 25 mm mm Sz Sz Sk W1 W5 bis 20 bis 30 ab 36 bis 40 bis 50 bis 60 bis 70 bis 75 bis 80 bis 90 bis 100 bis 110 bis 120 bis 130 bis 140 bis 150 bis 160 bis 170 bis 180 bis 190 bis 200 Odstupňování po 1 mm. Objednávací pokyn: Prosím zadejte data při Vašich poptávkách a objednávkách v následujícím pořadí: 1. typ 2. upínací rozsah 3. šířka pásku 4. materiál 5. šroub 6. provedení Příklad: S 6/ 7 W1 Zy jednodílné U NORMACLAMP SPGU zadejte prosím - budete-li volit - gumový materiál, který si přejete. 33
