1 fischer Solar-fix Jednoduše, rychle, bezpečně! Montážní systém pro fotovoltaické panely a solární kolektory

2 fischer Solar-fix Montážní systém s předmontovanými částmi Rychlý, jednoduchý, bezpečný Předmontované části pro rychlou a snadnou montáž Rychlá a pohodlná montáž za pomoci jen dvou nástrojů Systém certifikovaný dle TÜV Vhodný také pro vysoké sněhové a větrné zatížení Dlouhá životnost díky hliníkovým a nerezovým dílům (nerez A2). Střešní háky jsou vhodné téměř pro všechny sedlové střechy. Bezpečný solární profil pro rovné a sedlové střechy. Vyhovuje běžným šroubům M8. Předmontované držáky pro rychlou instalaci panelů na rovnou a šikmou střechu Předmontované trojúhelníkové profily pro různé úhly (25-35 ) na ploché střechy Trojúhelníkové profily vhodné pro přidanou zátěž nebo pro kotvení.

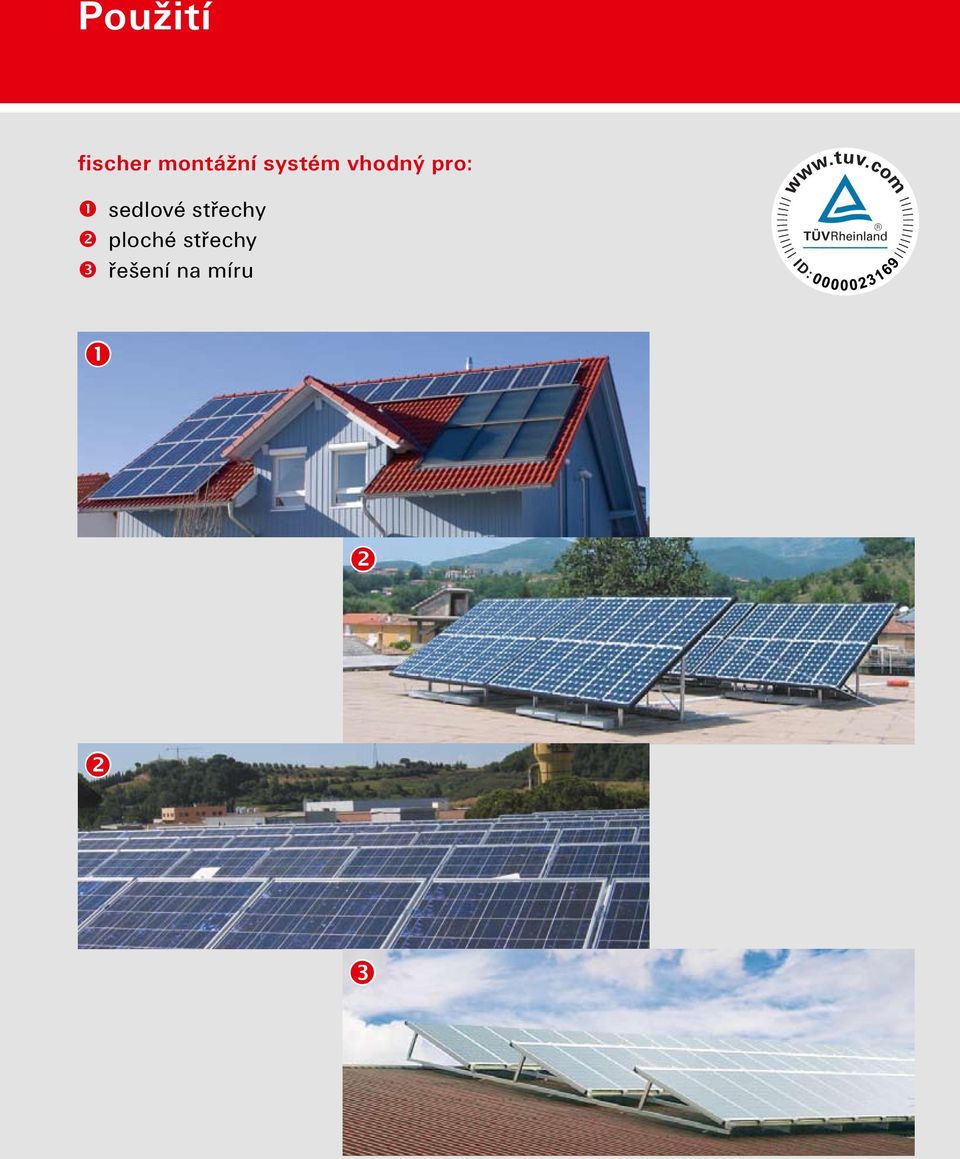

3 Použití fischer montážní systém vhodný pro: sedlové střechy ploché střechy řešení na míru

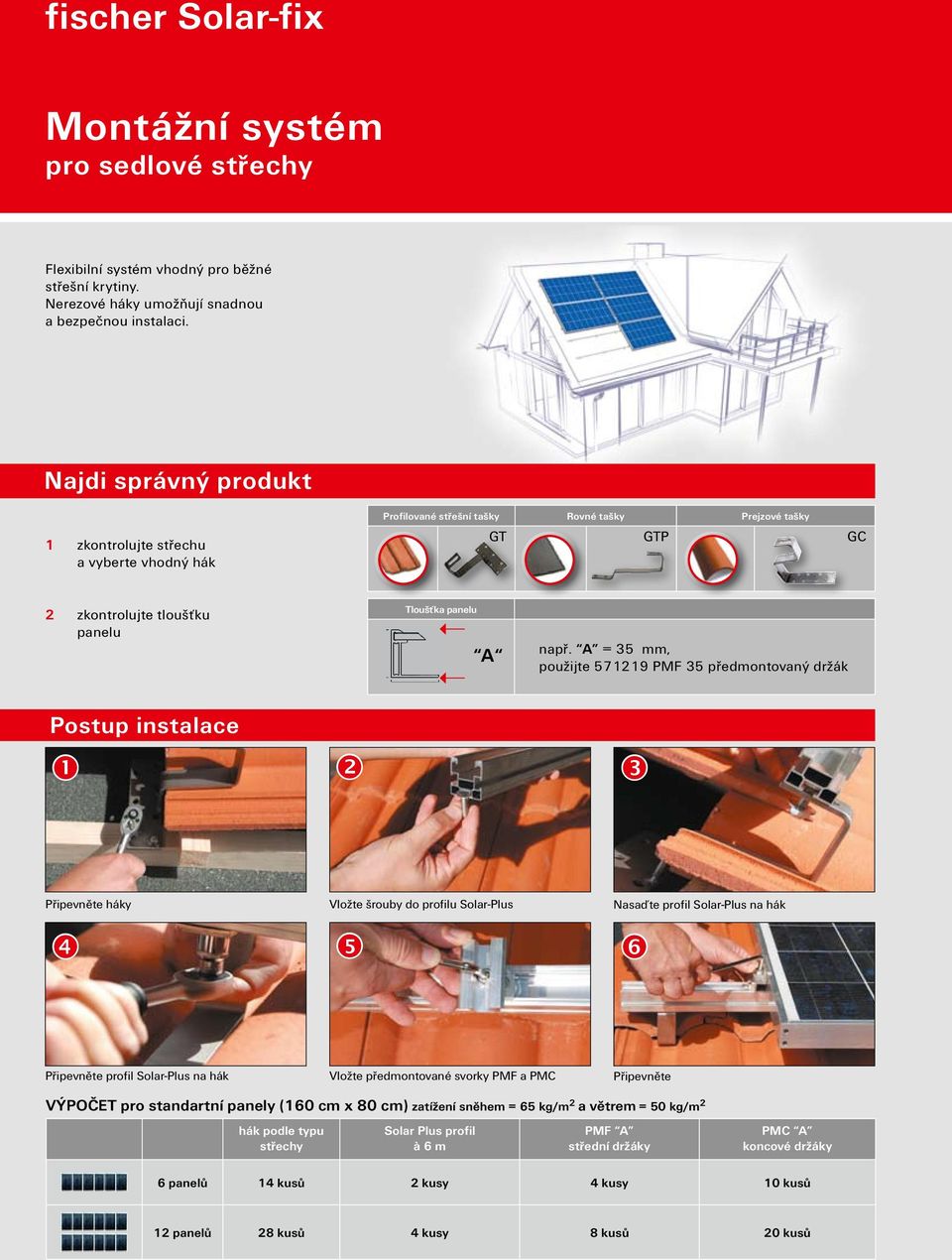

4 fischer Solar-fix Montážní systém pro sedlové střechy Flexibilní systém vhodný pro běžné střešní krytiny. Nerezové háky umožňují snadnou a bezpečnou instalaci. Najdi správný produkt 1 zkontrolujte střechu a vyberte vhodný hák Profilované střešní tašky Rovné tašky Prejzové tašky GT GTP GC 2 zkontrolujte tloušťku panelu Tloušťka panelu A např. A = 35 mm, použijte PMF 35 předmontovaný držák Postup instalace Připevněte háky Vložte šrouby do profilu Solar-Plus Nasaďte profil Solar-Plus na hák Připevněte profil Solar-Plus na hák Vložte předmontované svorky PMF a PMC Připevněte VÝPOČET pro standartní panely (160 cm x 80 cm) zatížení sněhem = 65 kg/m 2 a větrem = 50 kg/m 2 hák podle typu střechy Solar Plus profil à 6 m PMF A střední držáky PMC A koncové držáky 6 panelů 14 kusů 2 kusy 4 kusy 10 kusů 12 panelů 28 kusů 4 kusy 8 kusů 20 kusů

5 Sortiment pro sedlové střechy výrobek obj. č. typ bal. střešní háky GT 130 A2 nerezový střešní hák GT 150 A2 nerezový střešní hák GT 130 A2 tl. 8 mm nerezový střešní hák GT 150 A2 tl. 8 mm nerezový střešní hák GT-R A2 výškově nastavitelný nerezový střešní hák GTP A2 nerezový střešní hák pro tenké tašky GC A2 výškově nastavitelný nerezový střešní hák pro prejzové tašky 10 předmontované svorky PMC předmontovaný středový držák mm tloušťka PMC předmontovaný středový držák mm tloušťka PMC předmontovaný středový držák mm tloušťka PMC předmontovaný středový držák mm tloušťka PMF 28 předmontovaný koncový držák 28 mm tloušťka PMF 34 předmontovaný koncový držák 34 mm tloušťka PMF 35 předmontovaný koncový držák 35 mm tloušťka PMF 36 předmontovaný koncový držák 36 mm tloušťka PMF 38 předmontovaný koncový držák 38 mm tloušťka PMF 40 předmontovaný koncový držák 40 mm tloušťka PMF 42 předmontovaný koncový držák 42 mm tloušťka PMF 46 předmontovaný koncový držák 46 mm tloušťka PMF 50 předmontovaný koncový držák 50 mm tloušťka 10 profily Solar plus Solar-Plus 6m hliníkový profil Solar-Plus 4m hliníkový profil 3 Příslušenství x A2 nerezový vrut se šestihrannou hlavou x120 A2 nerezový vrut se šestihrannou hlavou SPL AL 5 mm nerezová podložka pod hák MW SP A2 nerezová spojka pro profily 10

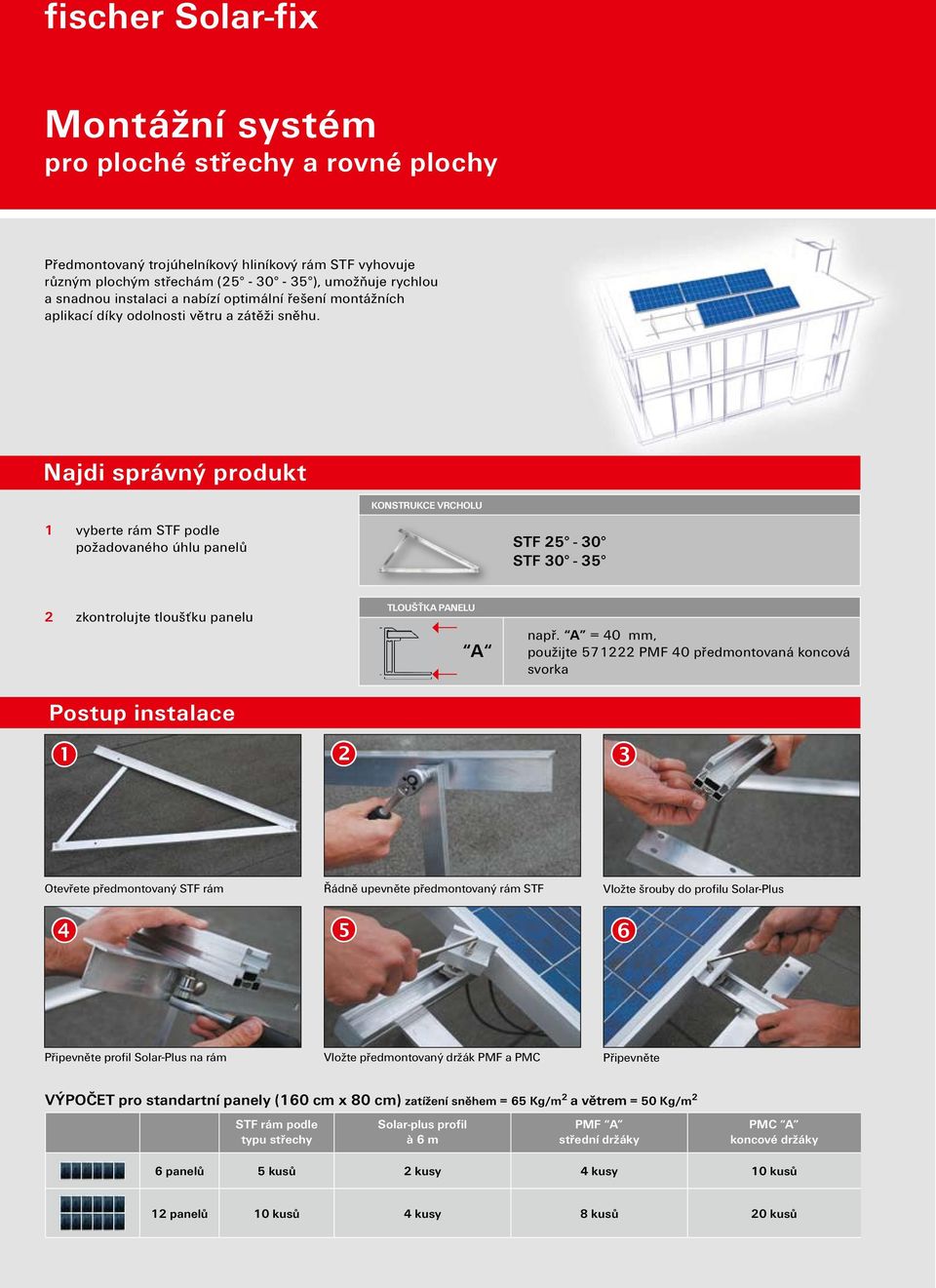

6 fischer Solar-fix Montážní systém pro ploché střechy a rovné plochy Předmontovaný trojúhelníkový hliníkový rám STF vyhovuje různým plochým střechám ( ), umožňuje rychlou a snadnou instalaci a nabízí optimální řešení montážních aplikací díky odolnosti větru a zátěži sněhu. Najdi správný produkt KONSTRUKCE VRCHOLU 1 vyberte rám STF podle požadovaného úhlu panelů STF STF zkontrolujte tloušťku panelu TLOUŠŤKA PANELU A např. A = 40 mm, použijte PMF 40 předmontovaná koncová svorka Postup instalace Otevřete předmontovaný STF rám Řádně upevněte předmontovaný rám STF Vložte šrouby do profilu Solar-Plus Připevněte profil Solar-Plus na rám Vložte předmontovaný držák PMF a PMC Připevněte VÝPOČET pro standartní panely (160 cm x 80 cm) zatížení sněhem = 65 Kg/m 2 a větrem = 50 Kg/m 2 STF rám podle typu střechy Solar-plus profil à 6 m PMF A střední držáky PMC A koncové držáky 6 panelů 5 kusů 2 kusy 4 kusy 10 kusů 12 panelů 10 kusů 4 kusy 8 kusů 20 kusů

7 Montážní systém pro ploché střechy a rovné plochy výrobek obj. č. typ bal. Trojúhelníkový rám STF trojúhleníkový rám na plochou střechu STF trojúhleníkový rám na plochou střechu PCB A2 nerezová deska pro ploché betonové střechy 10 Profily BP AL 13x6 mm 4m výztuha pro trojúhleníkový profil BP AL 20x6 mm 6m výztuha pro trojúhleníkový profil TP AL 60x60x5 mm 6m hliníkový " T " profil REP AL 40x25x3 mm 6m hliníkový pravoúhlý profil P 42/30 mm 6m hliníkový "C" profil 6 Profily Solar plus Solar-Plus 6m hliníkový profil Solar-Plus 4m hliníkový profil 3 Předmontované svorky PMC předmontovaný středový držák mm tloušťka PMC předmontovaný středový držák mm tloušťka PMC předmontovaný středový držák mm tloušťka PMC předmontovaný středový držák mm tloušťka PMF 28 předmontovaný koncový držák 28 mm tloušťka PMF 34 předmontovaný koncový držák 34 mm tloušťka PMF 35 předmontovaný koncový držák 35 mm tloušťka PMF 36 předmontovaný koncový držák 36 mm tloušťka PMF 38 předmontovaný koncový držák 38 mm tloušťka PMF 40 předmontovaný koncový držák 40 mm tloušťka PMF 42 předmontovaný koncový držák 42 mm tloušťka PMF 46 předmontovaný koncový držák 46 mm tloušťka PMF 50 předmontovaný koncový držák 50 mm tloušťka 10

8 fischer Solar-fix Montážní systém pro zvláštní aplikace výrobek obj. č. typ bal. Speciální aplikace DLA A2 nerezový prvek pro upevnění na falcové spoje DLT A2 upevňovací nerezový prvek na trapézové střechy STSR 10x200 mm A2 nerezový kombišroub s EPDM gumou a maticí STSR 10x250 mm A2 nerezový kombišroub s EPDM gumou a maticí STSR 12x300 mm A2 nerezový kombišroub s EPDM gumou a maticí SSP 10 A2 nerezová spojovací deska pro STSR SSP 12 A2 nerezová spojovací deska pro STSR 25 Profily Solar plus Solar-Plus 6m hliníkový profil Solar-Plus 4m hliníkový profil 3 výrobek obj. č. typ bal. výrobek obj. č. typ bal. Příslušenství MW SP A2 nerezová spojka pro profily MU-A M8 A2 šestihranná nerezová samojistící matice MU-A M10 A2 šestihranná nerezová samojistící matice MU-F M8 A2 šestihranná nerezová límcová matice SKS M8x20 mm A2 nerezový šroub se šestihrannou hlavou SKS M10x30 mm A2 nerezový šroub se šestihrannou hlavou SKS M10x50 mm A2 nerezový šroub se šestihrannou hlavou SKS M10x70 mm A2 nerezový šroub se šestihrannou hlavou SKS M8x50 mm A2 nerezový šroub se šestihrannou hlavou samořezný šroub (4.8x32 mm) samořezný šroub (3.5x9.5 mm)

9 Příslušenství výrobek obj. č. typ bal. Příslušenství CP AL Solar-Plus spojka pro hliníkové profily AK SP plastová krytka pro hliníkový profil RHS 8x20 A2 nerezový tvarový šroub pro profily SolarPlus 50 Bronzová bezpečnostní kulička DEA bronzová bezpečnostní kulička 10 Upevňovací matice do profilu Solar Plus FCN AL M8 6 mm upevňovací matice do profilu SolarPlus 50 Nepředmontované držáky a imbus šrouby metrické výrobek obj. č. typ tloušťka panelu [ mm] bal. vhodný imbusový šroub z nerez oceli A2 obj. č. bal. výrobek Imbus šroub M 8x35 mm Imbus šroub M 8x40 mm MC Imbus šroub M 8x45 mm středový držák Imbus šroub M 8x50 mm Imbus šroub M 8x55 mm Imbus šroub M 8x55 mm MF 30 koncový držák 30 Imbus šroub M 8x30 mm MF 32 koncový držák 32 Imbus šroub M 8x30 mm MF 34 koncový držák 34 Imbus šroub M 8x30 mm MF 35 koncový držák 35 Imbus šroub M 8x35 mm MF 36 koncový držák 36 Imbus šroub M 8x35 mm MF 38 koncový držák 38 Imbus šroub M 8x35 mm MF 40 koncový držák 40 Imbus šroub M 8x40 mm MF 42 koncový držák 42 Imbus šroub M 8x40 mm MF 44 koncový držák 44 Imbus šroub M 8x40 mm MF 45 koncový držák 45 Imbus šroub M 8x45 mm MF 46 koncový držák 46 Imbus šroub M 8x45 mm MF 48 koncový držák 48 Imbus šroub M 8x45 mm MF 50 koncový držák 50 Imbus šroub M 8x50 mm MF 56 koncový držák 56 Imbus šroub M 8x55 mm

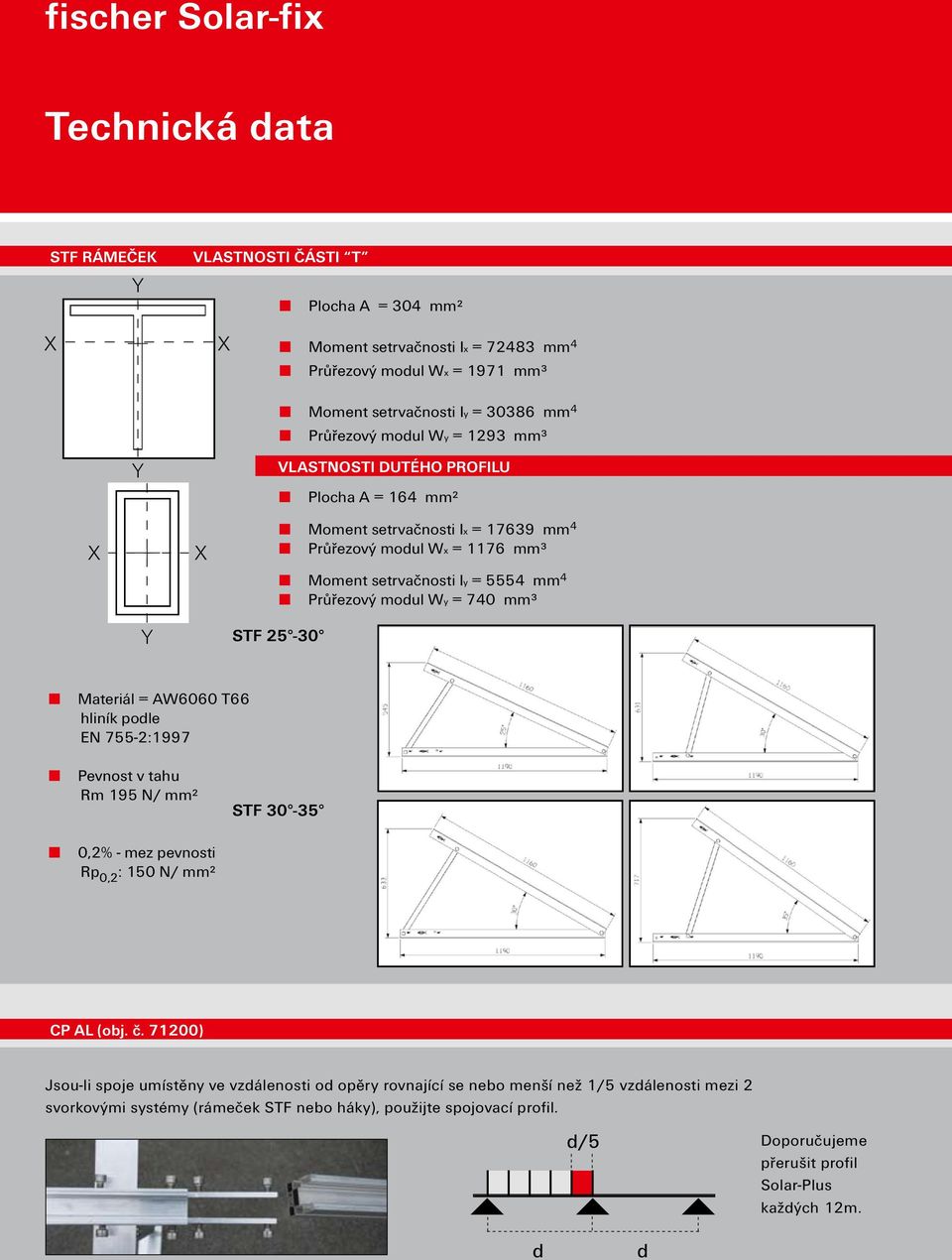

10 fischer Solar-fix Technická data STF RÁMEČEK Y VLASTNOSTI ČÁSTI T Plocha A = 304 mm² X X Moment setrvačnosti Ix = mm 4 Průřezový modul Wx = 1971 mm³ Moment setrvačnosti Iy = mm 4 Průřezový modul Wy = 1293 mm³ Y VLASTNOSTI DUTÉHO PROFILU Plocha A = 164 mm² X X Moment setrvačnosti Ix = mm 4 Průřezový modul Wx = 1176 mm³ Moment setrvačnosti Iy = 5554 mm 4 Průřezový modul Wy = 740 mm³ Y STF Materiál = AW6060 T66 hliník podle EN 755-2:1997 Pevnost v tahu Rm 195 N/ mm² STF ,2% - mez pevnosti Rp 0,2 : 150 N/ mm² CP AL (obj. č ) Jsou-li spoje umístěny ve vzdálenosti od opěry rovnající se nebo menší než 1/5 vzdálenosti mezi 2 svorkovými systémy (rámeček STF nebo háky), použijte spojovací profil. Doporučujeme přerušit profil Solar-Plus každých 12m.

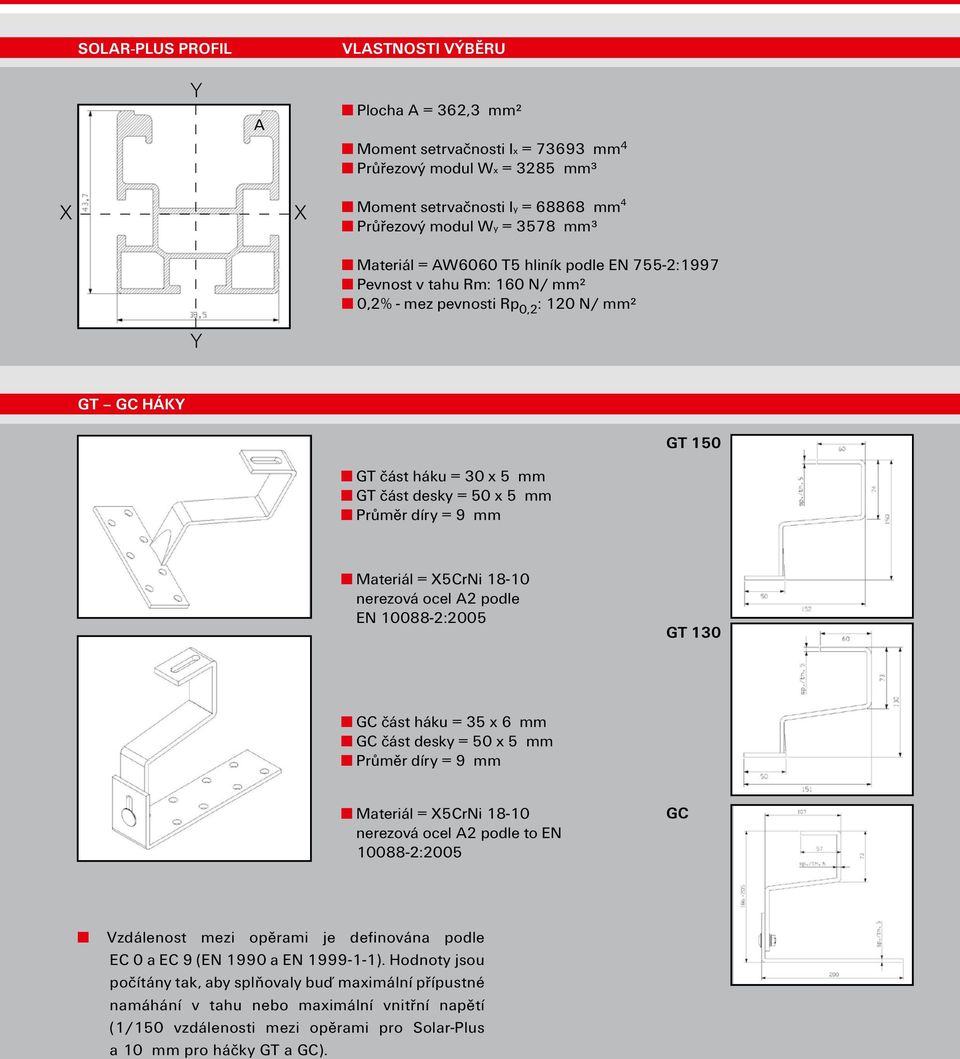

11 SOLAR-PLUS PROFIL Y A VLASTNOSTI VÝBĚRU Plocha A = 362,3 mm² Moment setrvačnosti Ix = mm 4 Průřezový modul Wx = 3285 mm³ X X Moment setrvačnosti Iy = mm 4 Průřezový modul Wy = 3578 mm³ Materiál = AW6060 T5 hliník podle EN 755-2:1997 Pevnost v tahu Rm: 160 N/ mm² 0,2% - mez pevnosti Rp 0,2 : 120 N/ mm² Y GT GC HÁKY GT 150 GT část háku = 30 x 5 mm GT část desky = 50 x 5 mm Průměr díry = 9 mm Materiál = X5CrNi nerezová ocel A2 podle EN 88-2:2005 GT 130 GC část háku = 35 x 6 mm GC část desky = 50 x 5 mm Průměr díry = 9 mm Materiál = X5CrNi nerezová ocel A2 podle to EN 88-2:2005 GC Vzdálenost mezi opěrami je definována podle EC 0 a EC 9 (EN 1990 a EN ). Hodnoty jsou počítány tak, aby splňovaly buď maximální přípustné namáhání v tahu nebo maximální vnitřní napětí (1/150 vzdálenosti mezi opěrami pro Solar-Plus a 10 mm pro háčky GT a GC).

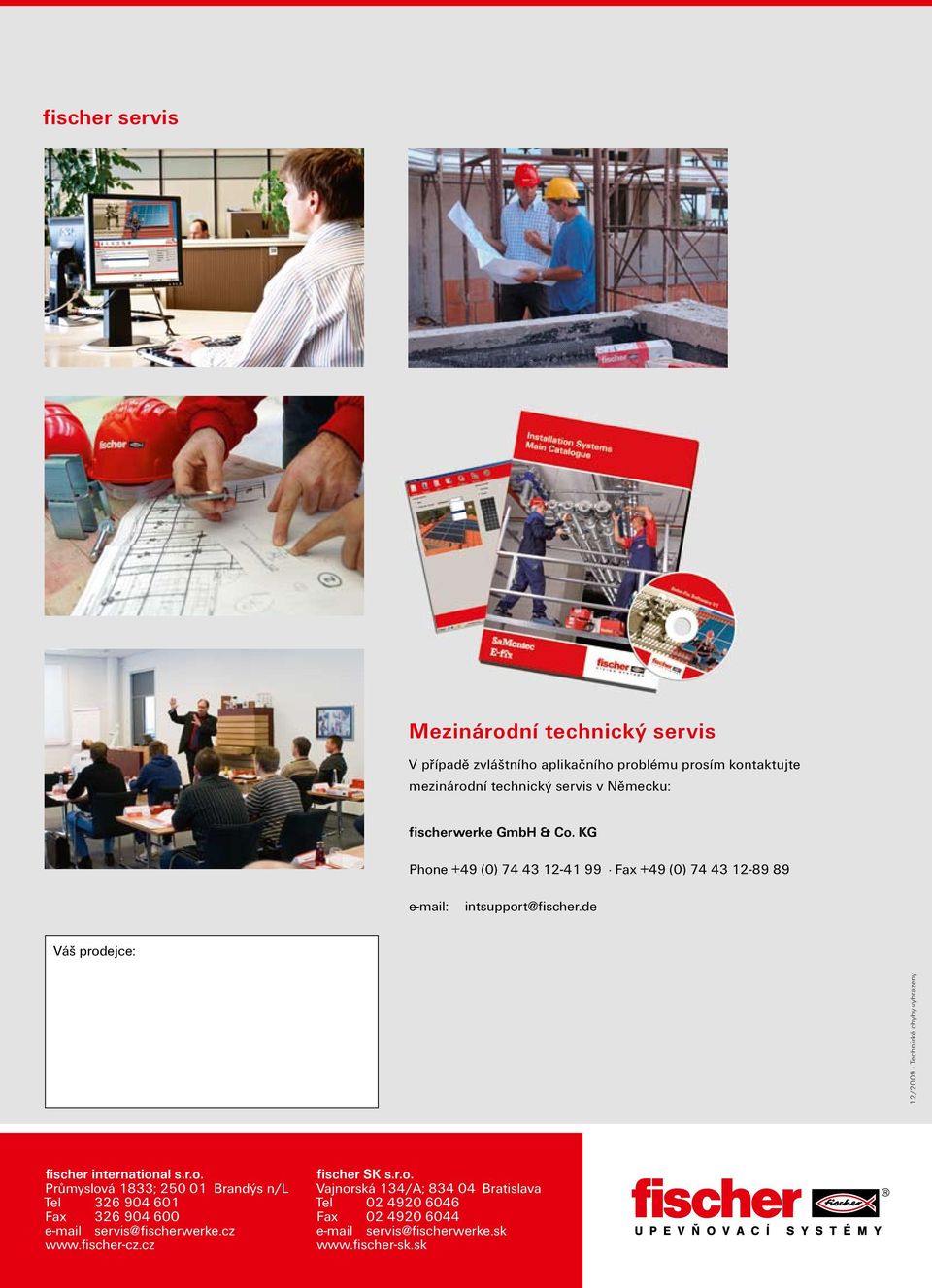

12 fischer servis Mezinárodní technický servis V případě zvláštního aplikačního problému prosím kontaktujte mezinárodní technický servis v Německu: fischerwerke GmbH & Co. KG Phone +49 (0) Fax +49 (0) intsupport@fischer.de Váš prodejce: 12/2009 Technické chyby vyhrazeny. fischer international s.r.o. Průmyslová 1833; Brandýs n/l Tel Fax servis@fischerwerke.cz fischer SK s.r.o. Vajnorská 134/A; Bratislava Tel Fax servis@fischerwerke.sk
