KOTVÍCÍ PRVKY MISKY

Rozměr: px
Začít zobrazení ze stránky:

Download "KOTVÍCÍ PRVKY MISKY 09.01.01.0"

Transkript

1 KOTVÍCÍ PRVKY MISKY Kotvící miska pro montáž na podlahu Únosnost : cca do 7,50 kn ( 750 dan ) Vhodné pro přívěsné vozíky : ocel pozink : 0, Kotvící miska k zapuštění do podlahy kompletní Únosnost : cca do 15 kn ( dan ) : ocel pozink : 0,435 Náhradní díly Kroužek 0, Třmen 0, Miska 0,25 08/2004

2 KOTVÍCÍ PRVKY MISKY Kotvící miska k zapuštění do podlahy Únosnost : cca do 8 kn ( 800 dan ) : ocel pozink : 0, Kotvící miska 90x95x30 Únosnost: cca do 25kN (2500daN) : ocel : 0,94 05/2012

3 KOTVÍCÍ PRVKY PRO KOTVENÍ UPÍNACÍMI PÁSY Kotevní oko do závěsu Únosnost : cca do 30 kn ( dan ) : ocel : 0, Závěs kotevního oka Únosnost : cca do 30 kn ( dan ) : ocel : 0,200 Montáž : přivařeno Montážní návod Vyříznout otvor v rámovém profilu. Závěs kotevního oka s kotevním okem vsunout zespodu k otvoru a zavařit po obvodu a bočně s obvodovým rámem. Oblouk závěsu musí být nahoře (viz. obrázek) Kotvící miska ( oko + závěs ) Únosnost: cca do 25 kn ( dan ) : ocel Povrch: natřeno základní barvou : 0,62 12/2009

4 KOTVÍCÍ PRVKY PRO KOTVENÍ UPÍNACÍMI PÁSY Kotevní miska závěs Určeno pro Al rámové profily Únosnost max. 20 kn ( dan ) : ocel pozink : 0, Kotevní miska oko Únosnost max. 20 kn ( dan ) : ocel pozink : 0,180 Montážní návod V rámovém profilu vyříznout otvor 17 x 87 ve vzdálenosti 11 od vnější hrany rámového profilu. Závěs misky svrtat s rámem, vložit do rámového profilu a připevnit pevnostním šroubem M8 x 20 ISO 7380 se samojistící maticí ( viz obrázek ). 08/2004

5 KOTVÍCÍ PRVKY - MISKY Kotvící miska BISON k zapuštění do podlahy Únosnost : cca do 19 kn ( dan ) : ocel pozink : 0,4 DIN Kotvící miska BISON k zapuštění do podlahy, s otočným okem Únosnost: cca do 5 kn ( 500 dan ) : ocel pozink : 0,18 DIN /20009

6 KOTVÍCÍ PRVKY PRO KOTVENÍ UPÍNACÍMI PÁSY Kotevní třmen do rámu - komplet Únosnost: max do dan : ocel pozink : 0, Kotevní třmen do rámu - komplet Únosnost: max do dan : ocel pozink : 0, Kotevní třmen do rámu - komplet Únosnost: max do dan : ocel pozink : 0, Kotevní třmen do rámu - komplet Únosnost: max do dan : ocel pozink : 0,27 10/20010

7 KOTVÍCÍ PRVKY UKOTVOVACÍ KOLEJNICE Použití pro vertikální a horizontální montáž na stěny a také na střechu. Pro lehký náklad. Otvory pro odvod kondenzační vody Rozměry t x L Kotevní lišty s kruhovými otvory 20 x 2993 ocel pozink 2, Kotevní lišty s kruhovými otvory 25 x 2993 ocel pozink 2,8 Použití pro vertikální a horizontální montáž na stěny a také na střechu. Pro lehký, střední náklad. Otvory pro odvod kondenzační vody Kotevní lišty s kruhovými otvory pr.25 a s pojistkou Rozměry L 3000 ocel pozink 4,9 Použití pro vertikální a horizontální montáž na stěny a také na střechu. Pro těžký náklad. Otvory pro odvod kondenzační vody Kotevní lišty s kruhovými otvory pr.25 Rozměry L 2993 ocel pozink 7,3 06/2013

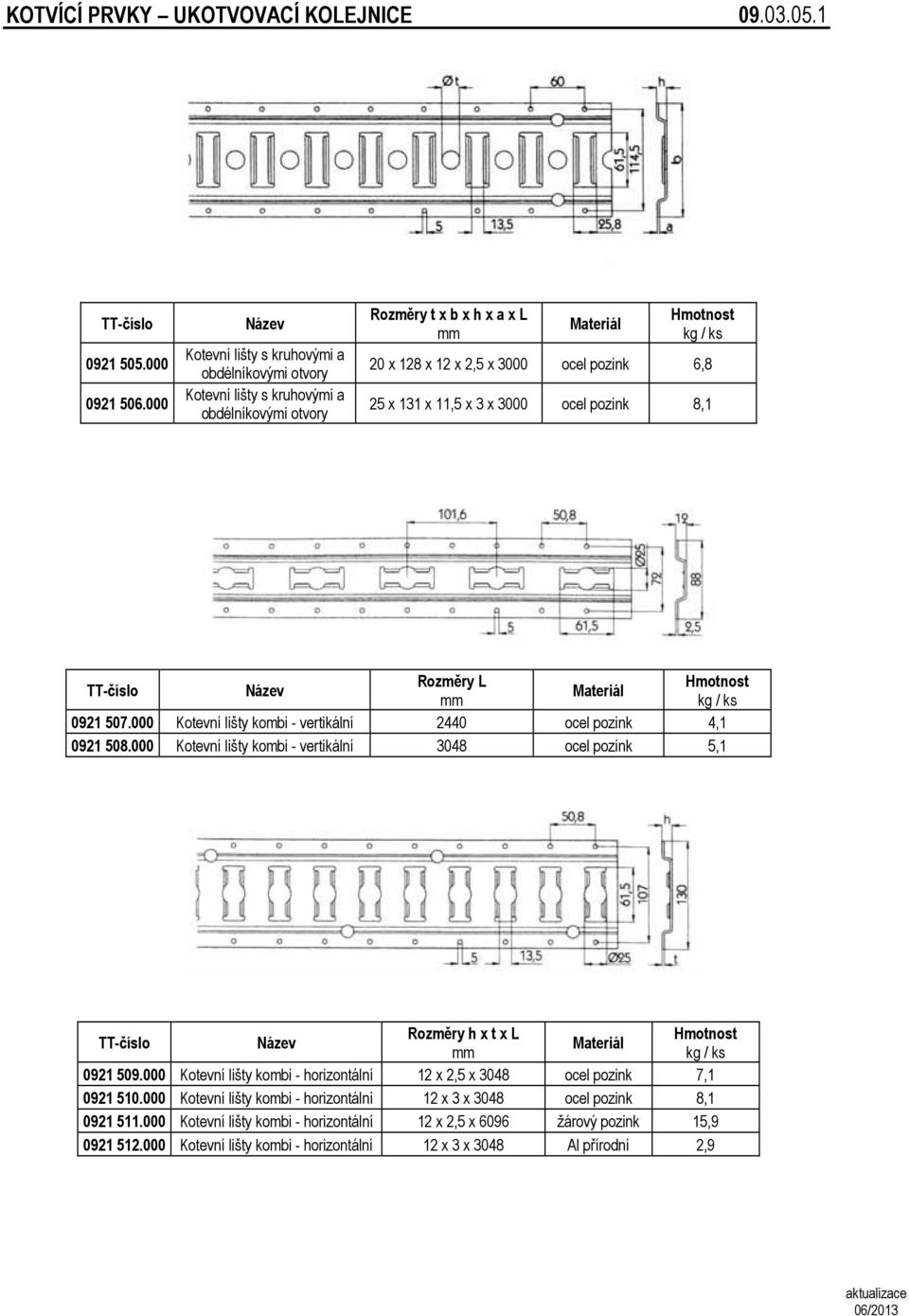

8 KOTVÍCÍ PRVKY UKOTVOVACÍ KOLEJNICE Kotevní lišty s kruhovými a obdélníkovými otvory Kotevní lišty s kruhovými a obdélníkovými otvory Rozměry t x b x h x a x L 20 x 128 x 12 x 2,5 x 3000 ocel pozink 6,8 25 x 131 x 11,5 x 3 x 3000 ocel pozink 8,1 Rozměry L Kotevní lišty kombi - vertikální 2440 ocel pozink 4, Kotevní lišty kombi - vertikální 3048 ocel pozink 5,1 Rozměry h x t x L Kotevní lišty kombi - horizontální 12 x 2,5 x 3048 ocel pozink 7, Kotevní lišty kombi - horizontální 12 x 3 x 3048 ocel pozink 8, Kotevní lišty kombi - horizontální 12 x 2,5 x 6096 žárový pozink 15, Kotevní lišty kombi - horizontální 12 x 3 x 3048 Al přírodní 2,9 06/2013

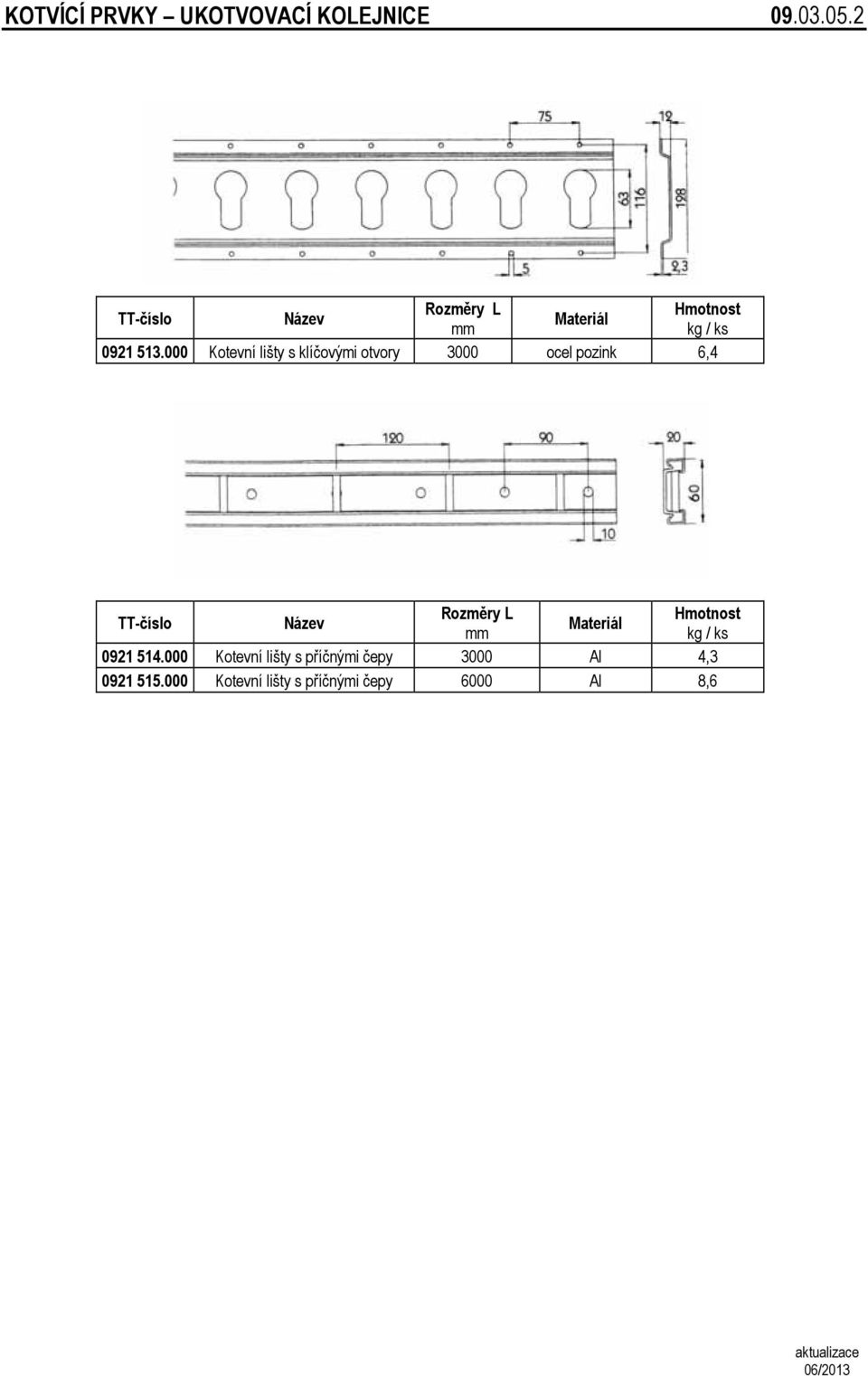

9 KOTVÍCÍ PRVKY UKOTVOVACÍ KOLEJNICE Rozměry L Kotevní lišty s klíčovými otvory 3000 ocel pozink 6,4 Rozměry L Kotevní lišty s příčnými čepy 3000 Al 4, Kotevní lišty s příčnými čepy 6000 Al 8,6 06/2013

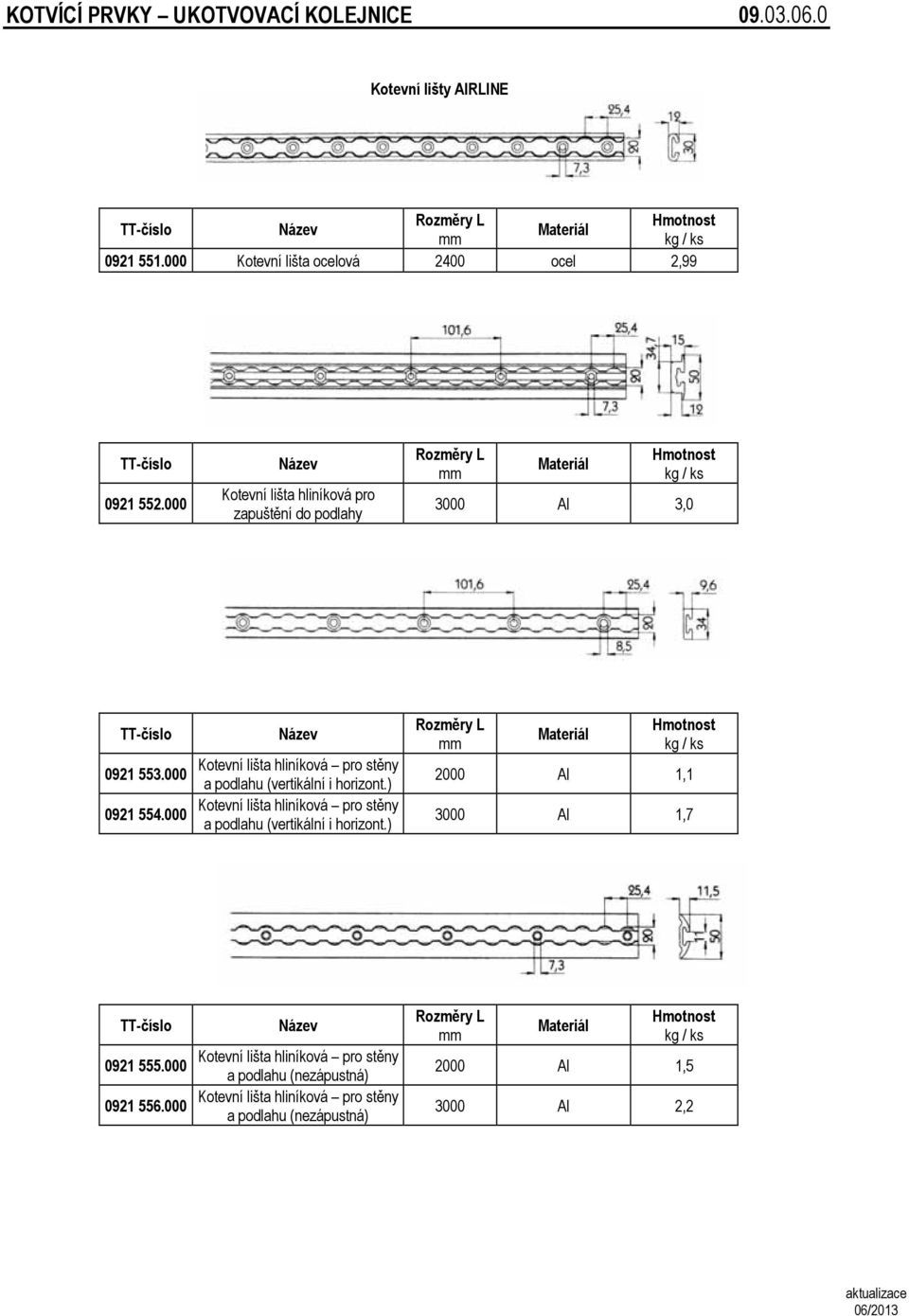

10 KOTVÍCÍ PRVKY UKOTVOVACÍ KOLEJNICE Kotevní lišty AIRLINE Rozměry L Kotevní lišta ocelová 2400 ocel 2, Kotevní lišta hliníková pro zapuštění do podlahy Rozměry L 3000 Al 3, Kotevní lišta hliníková pro stěny a podlahu (vertikální i horizont.) Kotevní lišta hliníková pro stěny a podlahu (vertikální i horizont.) Rozměry L 2000 Al 1, Al 1, Kotevní lišta hliníková pro stěny a podlahu (nezápustná) Kotevní lišta hliníková pro stěny a podlahu (nezápustná) Rozměry L 2000 Al 1, Al 2,2 06/2013

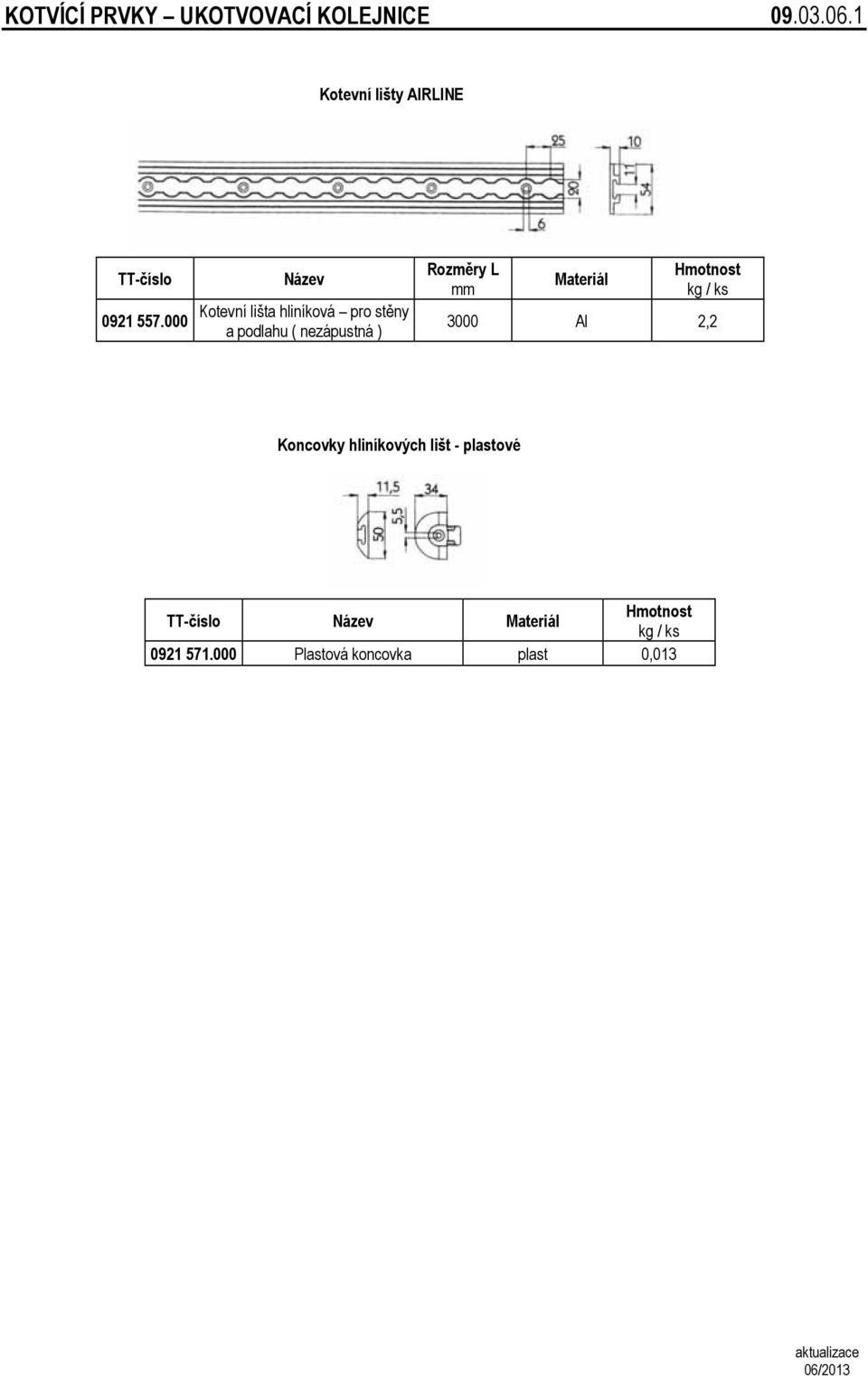

11 KOTVÍCÍ PRVKY UKOTVOVACÍ KOLEJNICE Kotevní lišty AIRLINE Kotevní lišta hliníková pro stěny a podlahu ( nezápustná ) Rozměry L 3000 Al 2,2 Koncovky hliníkových lišt - plastové Plastová koncovka plast 0,013 06/2013

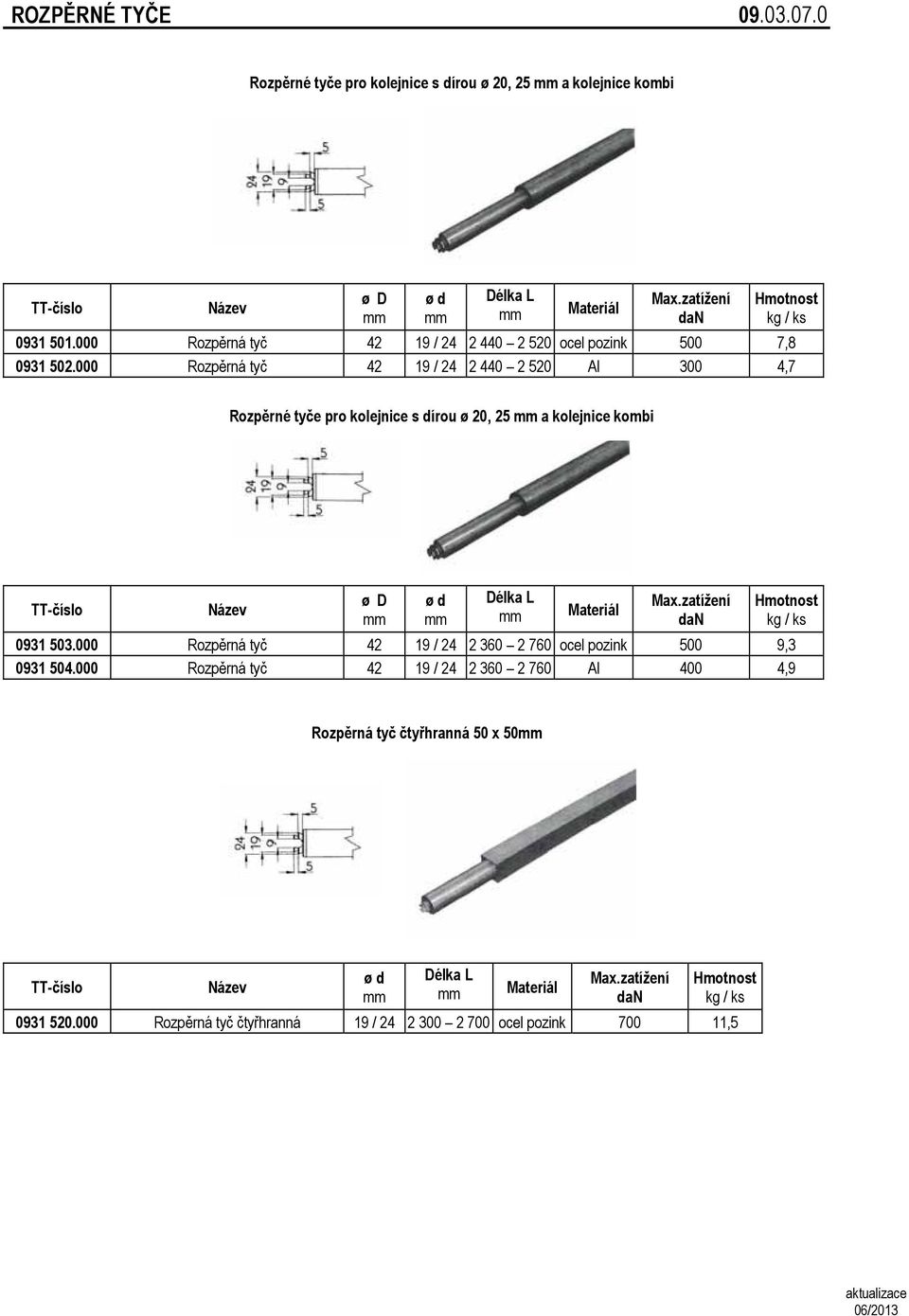

12 ROZPĚRNÉ TYČE Rozpěrné tyče pro kolejnice s dírou ø 20, 25 a kolejnice kombi ø D ø d Délka L Max.zatížení dan Rozpěrná tyč / ocel pozink 500 7, Rozpěrná tyč / Al 300 4,7 Rozpěrné tyče pro kolejnice s dírou ø 20, 25 a kolejnice kombi ø D ø d Délka L Max.zatížení dan Rozpěrná tyč / ocel pozink 500 9, Rozpěrná tyč / Al 400 4,9 Rozpěrná tyč čtyřhranná 50 x 50 ø d Délka L Max.zatížení dan Rozpěrná tyč čtyřhranná 19 / ocel pozink ,5 06/2013

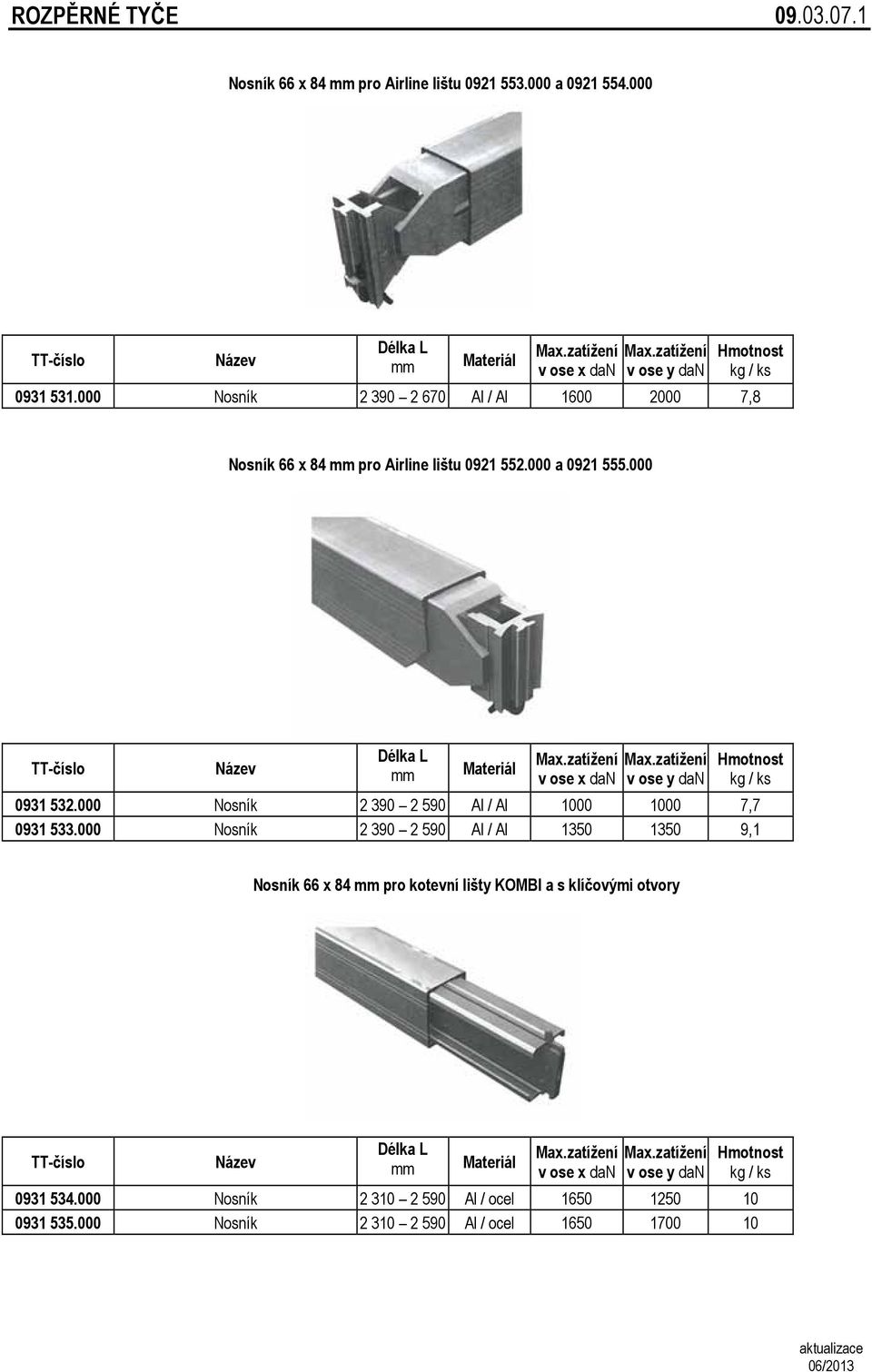

13 ROZPĚRNÉ TYČE Nosník 66 x 84 pro Airline lištu a Délka L Max.zatížení v ose x dan Max.zatížení v ose y dan Nosník Al / Al ,8 Nosník 66 x 84 pro Airline lištu a Délka L Max.zatížení v ose x dan Max.zatížení v ose y dan Nosník Al / Al , Nosník Al / Al ,1 Nosník 66 x 84 pro kotevní lišty KOMBI a s klíčovými otvory Délka L Max.zatížení v ose x dan Max.zatížení v ose y dan Nosník Al / ocel Nosník Al / ocel /2013

14 ROZPĚRNÉ TYČE Mezibočnicová rozpěra lehká 40 x 40, ocel pozink Délka L Mezibočnicová rozpěra ocel pozink 7 Vertikální rozpěrné tyče s pružinou a pryžovými protiskluzovými podložkami, materiál Al Délka L ø Upínací síla dan Blokovací síla dan Vertikální rozpěrné tyče Vertikální rozpěrné tyče , Vertikální rozpěrné tyče Vertikální rozpěrné tyče , Vertikální rozpěrné tyče ,3 Vertikální rozpěrná tyč bez pružiny s gumovými dosedacími botičkami, materiál ocel pozink Délka L b x h Upínací síla dan Blokovací síla dan Vertikální rozpěrné tyče x ,75 11/2013

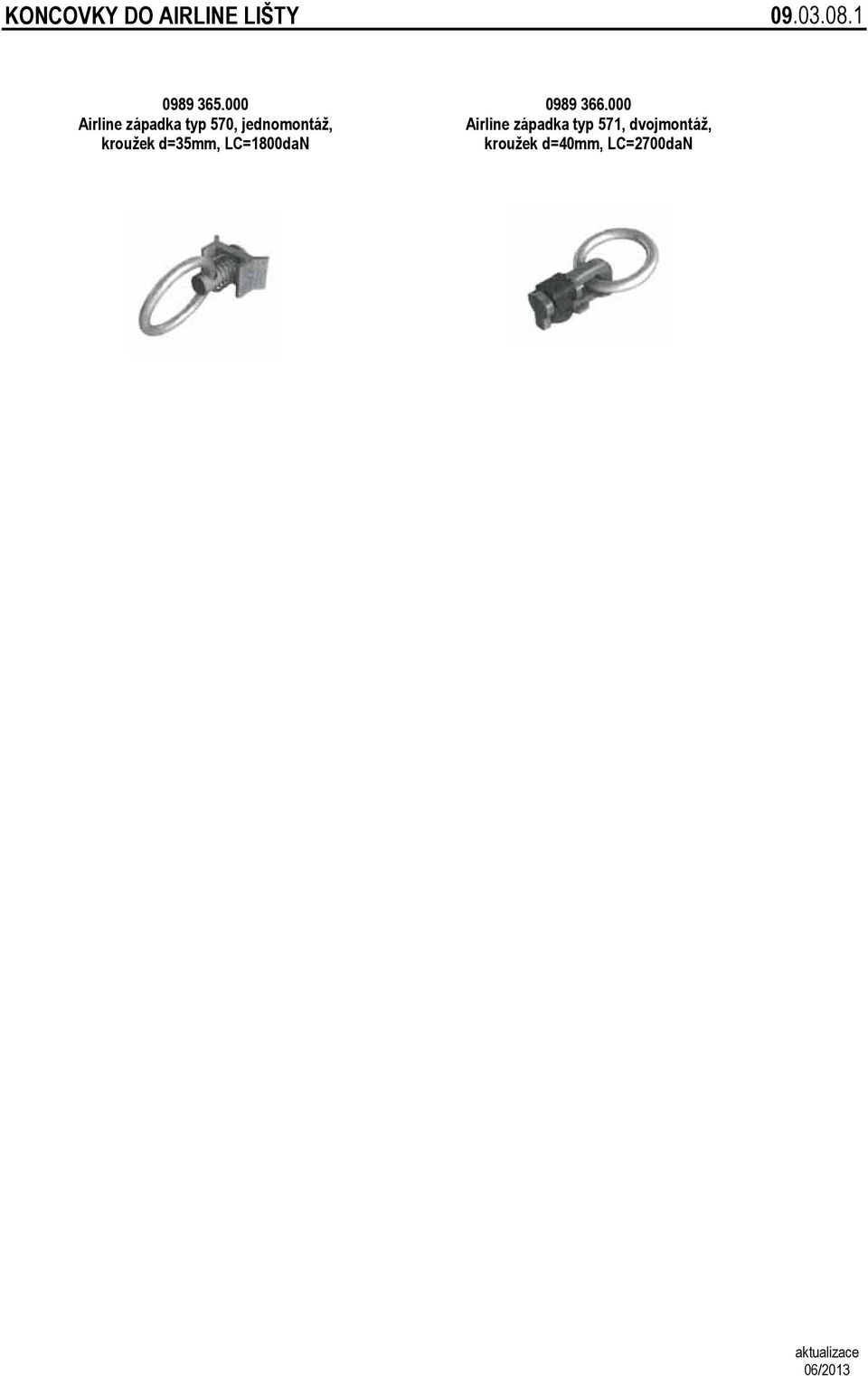

15 KONCOVKY DO AIRLINE LIŠTY Airline západka typ 570, jednomontáž, kroužek d=35, LC=1800daN Airline západka typ 571, dvojmontáž, kroužek d=40, LC=2700daN 06/2013

16

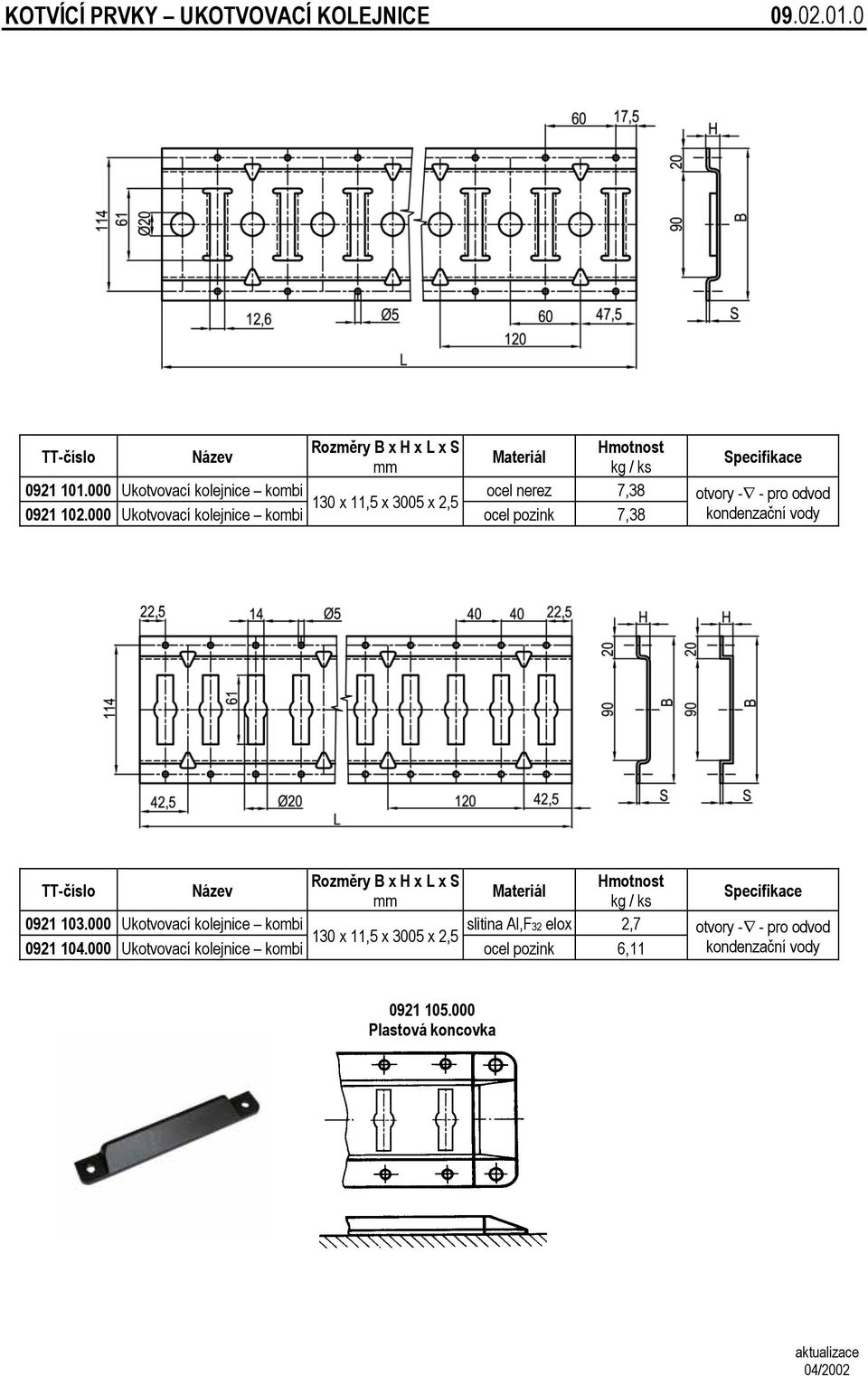

17 KOTVÍCÍ PRVKY UKOTVOVACÍ KOLEJNICE Rozměry B x H x L x S Specifikace Ukotvovací kolejnice kombi ocel nerez 7,38 otvory - - pro odvod 130 x 11,5 x 3005 x 2, Ukotvovací kolejnice kombi ocel pozink 7,38 kondenzační vody Rozměry B x H x L x S Specifikace Ukotvovací kolejnice kombi slitina Al,F32 elox 2,7 otvory - - pro odvod 130 x 11,5 x 3005 x 2, Ukotvovací kolejnice kombi ocel pozink 6,11 kondenzační vody Plastová koncovka 04/2002

18 KOTVÍCÍ PRVKY UKOTVOVACÍ KOLEJNICE Ukotvovací kolejnice s kruh. dírou ø 20 Ukotvovací kolejnice s kruh. dírou ø 20 Rozměry 80 x 12 x 3000 x 2 ocel pozink 5, x 12 x 3000 x 2 ocel nerez 5,400 Způsob montáže vodorovně nebo svisle mont. otvory ø 5 vodorovně nebo svisle mont. otvory ø 5 Ukotvovací kolejnice kombi Vhodné pro : rozpěrné tyče kruhové, čtyřhranné, upínací pasy, tyče pro přepravu šatstva Kotevní otvory : 14 x 16 s integrovanou dírou ø Ukotvovací kolejnice kombi Rozměry 80 x 12 x 3200 x 2 ocel pozink 8,400 Způsob montáže svisle mont. otvory ø 5 09/2006

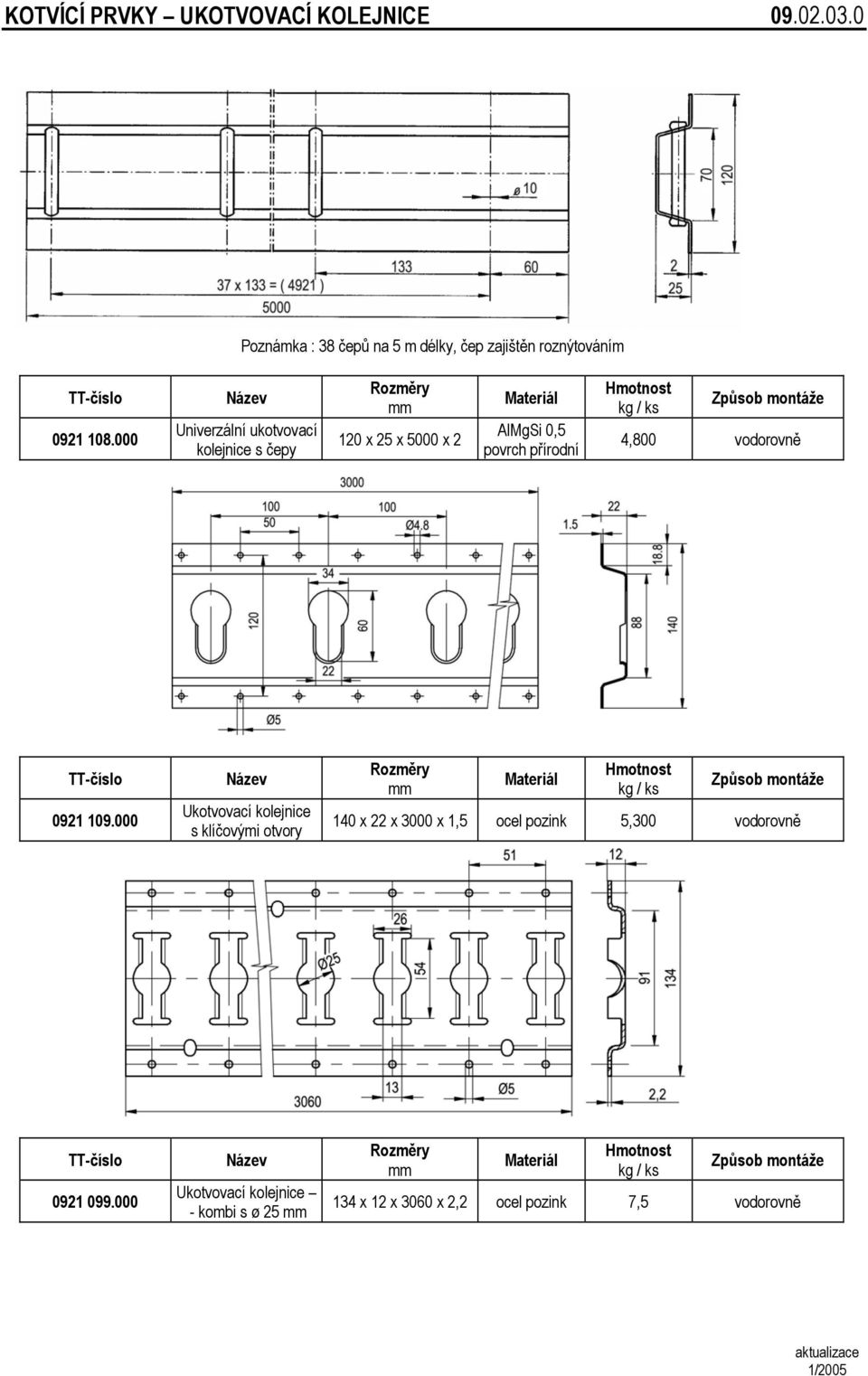

19 KOTVÍCÍ PRVKY UKOTVOVACÍ KOLEJNICE Poznámka : 38 čepů na 5 m délky, čep zajištěn roznýtováním Univerzální ukotvovací kolejnice s čepy Rozměry 120 x 25 x 5000 x 2 AlMgSi 0,5 povrch přírodní Způsob montáže 4,800 vodorovně Ukotvovací kolejnice s klíčovými otvory Rozměry Způsob montáže 140 x 22 x 3000 x 1,5 ocel pozink 5,300 vodorovně Ukotvovací kolejnice - kombi s ø 25 Rozměry Způsob montáže 134 x 12 x 3060 x 2,2 ocel pozink 7,5 vodorovně 1/2005

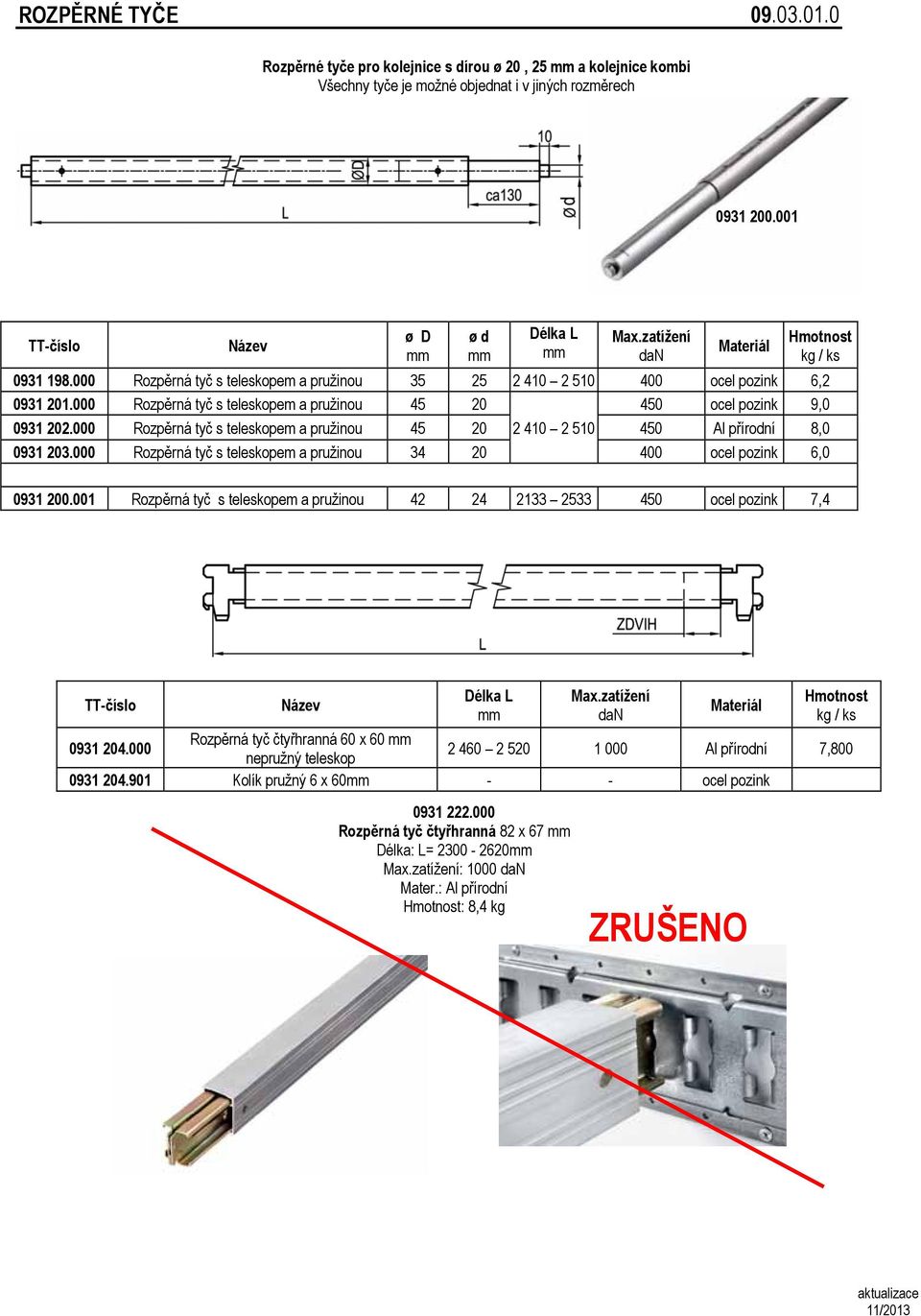

20 ROZPĚRNÉ TYČE Rozpěrné tyče pro kolejnice s dírou ø 20, 25 a kolejnice kombi Všechny tyče je možné objednat i v jiných rozměrech ø D ø d Délka L Max.zatížení dan Rozpěrná tyč s teleskopem a pružinou ocel pozink 6, Rozpěrná tyč s teleskopem a pružinou ocel pozink 9, Rozpěrná tyč s teleskopem a pružinou Al přírodní 8, Rozpěrná tyč s teleskopem a pružinou ocel pozink 6, Rozpěrná tyč s teleskopem a pružinou ocel pozink 7,4 Délka L Max.zatížení dan Rozpěrná tyč čtyřhranná 60 x 60 nepružný teleskop Al přírodní 7, Kolík pružný 6 x ocel pozink Rozpěrná tyč čtyřhranná 82 x 67 Délka: L= Max.zatížení: 1000 dan Mater.: Al přírodní : 8,4 kg ZRUŠENO 11/2013

21 ROZPĚRNÉ TYČE PRO PŘEPRAVU ŠATŮ Tyče jsou určené pro ukotvovací kolejnice kombi Všechny tyče je možné objednat i v jiných rozměrech Délka L Dovol.zatížení bez trvalé deformace dan Aretace zajišťovací tyče kg Tyč ø 34 x 4 Bison hák 8, Tyč ø 34 x ocel chromovaná x pásek suchý zip 7, Tyč ø 34 x 4 2 x pásek suchý zip 7,62 Tyče jsou určené pro kolejnice a Al plechy s klíčovými nebo oválnými otvory Délka L Dovol.zatížení bez trvalé deformace dan Aretace zajišťovací tyče kg Tyč ø 34 x 4 Bison hák 7, Tyč ø 34 x ocel chromovaná x pásek suchý zip 6, Tyč ø 34 x 4 2 x pásek suchý zip 6,8 10/2004

22 ROZPĚRNÉ TYČE PŘEHRAZOVACÍ SYSTÉM MEZI BOČNICEMI Přehrazovací systém slouží k zajištění přehrazení nákladu mezi bočnicemi u valníkových nástaveb Přehrazovací systém komplet Napínací uzávěr Ve spojení s Al profilem a slouží k vytvoření teleskopické příčky. V otevřeném stavu jsou čelisti od sebe vzdáleny 35. : výkovek, ocel pozink : cca 2, Al přehrazovací profil 120 x 30 x Slouží k vytvoření teleskopické příčky společně s profilem pro napínací uzávěr : hliník, přírodní povrch : cca 1,850 kg / m Al vkládací profil 114 x 24 x 700 Slouží k vytvoření teleskopické příčky společně s profilem pro napínací uzávěr : hliník, přírodní povrch : cca 1,850 06/2012

23 ROZPĚRNÉ TYČE VERTIKÁLNÍ Slouží pro zajištění nákladu ve skříňových nástavbách rozepřením mezi podlahou a stropem. rychlé a plynulé přestavování od do nebo od do vestavěná brzda teleskopu drží vnitřní rouru v nastavené poloze, i když je zavírací mechanizmus v odjištěné poloze pružina předepjatá na cca 160 kg, umístěná v dolní části vertikální tyče se stará o to, aby tlak na obou koncích tyče nepřekročil tuto sílu, a nedošlo tak k trvalé deformaci - poškození - skříňové nástavby ve spodní části tyče je talíř o málo větší než tyč, jeho plocha je dostačující pro vytvoření potřebné třecí síly. Na opačném horním konci je tlačný talíř o ø 110 dimenzován tak, aby co možná nejvíce rozložil tlačnou sílu a ochránil tak stropní konstrukci proti trvalé deformaci. oba talíře jsou otočné a naklápěcí a umožňují tak používání vertikální tyče až do úhlu 15 povrch obou talířů je opatřen materiálem ze surové gumy, což zajišťuje, že se dosahuje koeficient tření blížící se hodnotě 1 UPOZORNĚNÍ : u většího provedení je zajišťovací a posuvný mechanizmus obráceně, tzn. v dolní části tyče, to pro dostupnější ovládání. Z tohoto důvodu jsou také oba talíře zaměněny. : ocel pozink. ocel nerez Umělohmotné díly : PA, zesílený skleněnými vlákny Délka tyče ocel pozink 7, ocel pozink 7, ocel pozink 7, ocel nerez 7, ocel nerez 7,2 06/2012

24 UPÍNACÍ SOUPRAVY OBJEDNÁVKOVÝ LIST Upínací soupravy objednávka Firma : Telefon : Razítko : Fax : Kont. osoba : Termín : Typ soupravy : kompletní upínací pás počet kusů délka metrů odstupňováno po 0,5 m pevný konec počet kusů délka standardně 0,5 m volný konec počet kusů délka metrů odstupňováno po 0,5 m opásací souprava počet kusů délka metrů odstupňováno po 0,5 m tříbodové uchycení pro převoz aut , , počet kusů Pásy šířka barva max. dovolené zatížení ve smyčce : Šířka pásu 25 zelená 8 kn, 10 kn 35 oranžová 20 kn 50 modrá 30 kn 50 zelená 40 kn 50 oranžová 50 kn 09/2007

25 UPÍNACÍ SOUPRAVY Upínací soupravy jsou shodné s typem schváleným Ministerstvem dopravy a spojů ČR pod číslem 833 : 100% polyester, extrémně odolný vůči protažení ( 3% při dovolené tahové síle ), pohltivost vlhkosti < 1% ( bezpečný vůči mrazu ) Délka pevného konce ( není li požadováno jinak ) DPK = 0,5 m. Celková délka soupravy dle objednávky v odstupňování po 0,5 m. opásací souprava - jednodílná = ráčna + pás upínací souprava - dvoudílná = pevný konec PK + volný konec VK souprava pro převoz aut - tzv. tříbodové uchycení se skládá : - volný konec VK s hrotovým hákem a s nasunutým volným hrotovým hákem, obvyklá délka 2-3 metry pevný konec PK s hrotovým hákem a ráčnou, délka 0,25 m tzv. krátké šití Kolo musí být zajištěno dle obrázku 04/2002

26 UPÍNACÍ SOUPRAVY PÁSY 50 PŘÍSLUŠENSTVÍ Upínací soupravy, šířka pásu 50. Pro uvedené soupravy bylo vydáno osvědčení o schválení technické způsobilosti typu výstroje a součástí vozidel č Rozdělení pásů Označení pásu Barva pásu Dovolená tahová síla ve smyčce kn oranžová oranžová 30 Ráčny Označení Dovolené zatížení kn Přezka samosvorná 6, Ráčna krátká Ráčna dlouhá Ráčna ERGO pro šířku pásu 50, dovolené zatížení 25 kn Příklad: upínací souprava - hrotový hák xxx Ráčna ERGO s dlouhou pákou STF700daN, pás 50 05/2013

27 UPÍNACÍ SOUPRAVY PÁSY 50 PŘÍSLUŠENSTVÍ Koncovky pro pásy šířky Lehký plochý hák doporučen pouze pro pásy 3000 otevření Mačkací spona do obdélníkového otvoru ( otvor v x š, 61 x ) Mačkací spona do obdélníkového otvoru ( otvor v x š, 61 x ) Rámový hák otevření Těžký plochý hák otevření Hrotový hák otevření Trojúhelníkové oko - - triangl Koncovka do kruhových otvorů ( ø otvoru = 20 ) Hák karabinový se západkou na trianglu Karabina natočená otevření 22 12/2010

28 UPÍNACÍ SOUPRAVY PÁSY 50 PŘÍSLUŠENSTVÍ Ochranné pomůcky pro pásy šířky Ochranný plastový roh Ochranný plastový roh 210 x Ochranný kovový roh Ochranný gumový návlek pro pásy 50 na převoz aut, délka Plastová podložka pro pásy 50 na převoz aut Ochranná hadice délka 300 standardně Ochranná hadice v metráži Protiskluzová podložka : polyuretan kaučuk, tl Rozměry: 5000 x Rozměry: 5000 x /2007

29 UPÍNACÍ SOUPRAVY PÁSY Způsob objednávání pásů 50 Jiné upínací soupravy než jsou uvedené standardní, se dodávají po konzultaci s výrobcem tj. Trans-Technik spol. s r.o. Pro dodané upínací soupravy se po dohodě, dle platného ceníku, provádí případné opravy a výměny poškozených dílů. Příklad : Způsob objednávání : označuje dvoudílnou upínací soupravu, typ pásu 4000, barva zelená, pevnost ve smyčce 4000 dan, 73 - koncovka pevného i volného konce hrotový hák, délka pevného konce 0,5 m celková délka soupravy 10 m, Standardní soupravy : objednací číslo název soupravy Soupravy 30 kn ( 3000 dan ) ve smyčce xx.xxx VK volný konec ( koncovka + pás ) xxx tříbodové uchycení s hrotovými háky + ráčna krátká, pro převoz aut xx.xxx PK pevný konec ( koncovka + ráčna, standardní délka 0,5 m xxx opásací ( jednodílná ) xxx lehký plochý hák xxx mačkací spona do obdélníkového otvoru xxx karabina natočená xxx rámový hák xxx hrotový hák xxx koncovka do kruhových otvorů Soupravy 40 kn ( 4000 dan ) ve smyčce xx.xxx VK volný konec ( koncovka + pás ) xx.xxx PK pevný konec ( koncovka + ráčna, standardní délka 0,5 m xxx opásací ( jednodílná ) xxx karabina natočená xxx rámový hák xxx těžký plochý hák xxx hrotový hák Soupravy 50 kn ( 5000 dan ) ve smyčce xx.xxx VK volný konec ( koncovka + pás ) xx.xxx PK pevný konec ( koncovka + ráčna, standardní délka 0,5 m ) xxx opásací ( jednodílná ) xxx karabina natočená xxx rámový hák xxx těžký plochý hák xxx hrotový hák xxx trojúhelníkové oko - triangl xxx Upínací pás ERGO - hrot. hák, LC 2500 dan,, xxx Upínací pás ERGO PK - hrot. hák, LC 2500 dan, 04/2009

30 UPÍNACÍ SOUPRAVY PÁSY 35 PŘÍSLUŠENSTVÍ Upínací souprava, šířka pásu 35. Pro uvedené soupravy bylo vydáno osvědčení o schválení technické způsobilosti typu výstroje a součástí vozidel č Označení pásu Barva pásu Dovolená tahová síla ve smyčce zelená 20 kn Označení Dovolené zatížení ráčna 15 kn Hrotový hák Standardní soupravy : objednací číslo název soupravy xxx opásací ( jednodílná ) xxx VK volný konec ( koncovka + pás ) xxx PK pevný konec ( koncovka + ráčna, standardní délka 0,5 m ) xxx hrotový hák xxx jednohák 09/2007

31 UPÍNACÍ SOUPRAVY PÁSY 25 PŘÍSLUŠENSTVÍ Upínací soupravy, šířka pásu 25. Označení pásu Barva pásu Dovolená tahová síla ve smyčce zelená 10 kn Označení Dovolené zatížení Přezka samosvorná Zn 250 dan Přezka samosvorná Fe 340 dan Ráčna dan Ráčna 800 7,5 kn Háček dlouhý Háček hrotový Háček S Koncovka do kruhových otvorů 05/2012

32 UPÍNACÍ SOUPRAVY PÁSY Šířka pásu 25 Standardní soupravy : objednací číslo souprava zelený pás, ráčna kn ( 800 dan ) ve smyčce xxx opásací ( jednodílná ) s ráčnou a bez háčku xx.xxx VK volný konec ( koncovka + pás ) xx.xxx PK pevný konec ( koncovka + ráčna, standardní délka 0,5 m ) xxx upínací souprava dlouhé háčky, 800 dan xxx upínací souprava hrotové háčky, 800 dan xxx upínací souprava - s háčky xxx upínací souprava - koncovky do kruhových otvorů objednací číslo souprava zelený pás, ráčna kn ( 1000 dan ) ve smyčce xxx opásací ( jednodílná ) s ráčnou a bez háčku xx.xxx VK volný konec ( koncovka + pás ) xx.xxx PK pevný konec ( koncovka + ráčna, standardní délka 0,5 m ) xxx upínací souprava dlouhé háčky, 1000 dan xxx upínací souprava hrotové háčky, 1000 dan xxx upínací souprava - s háčky xxx upínací souprava - koncovky do kruhových otvorů 09/2007

33 UPÍNACÍ SOUPRAVY PÁSY xxx Upínací souprava, s triangl háky, šířka pásu 75 Pásy jsou dodávány v délkách dle požadavku zákazníka Pevnost v tahu dan Pevnost ve smyčce dan xxx Upínací souprava, s hrotovými háky,šířka pásu 75 Pásy jsou dodávány v délkách dle požadavku zákazníka Pevnost v tahu dan Pevnost ve smyčce dan xxx Upínací souprava se sika háky,šířka pásu 75 Pevnost v tahu dan Pevnost ve smyčce dan 01/2010

34 UPÍNACÍ SOUPRAVY PÁSY 25, 35, Standartní upínací soupravy skladové položky TT číslo Šířka pásu Popis / LC maximální síla pro použití v přímém tahu / Délka soupravy Upínací souprava hrotový hák, LC 2500 dan, L= 6 m Upínací souprava hrotový hák, LC 2500 dan, L= 8 m Upínací souprava hrotový hák, LC 2500 dan, L=10 m Upínací souprava hrotový hák, LC 2500 dan, L=12 m Upínací pás VK hrotový hák, LC 2500 dan, L= 8 m Upínací pás VK hrotový hák, LC 2500 dan, L= 10 m Upínací pás VK hrotový hák, LC 2500 dan, L= 12 m Upínací souprava hrotový hák, LC 2000 dan, L= 8 m Upínací souprava hrotový hák, LC 2000 dan, L= 10 m Upínací souprava hrotový hák, LC 1500 dan, L= 3 m Upínací souprava hrotový hák, LC 1500 dan, L= 5 m Upínací souprava hrotový hák, LC 1000 dan, L= 4 m Upínací souprava hrotový hák, LC 1000 dan, L= 5 m Upínací souprava hrotový hák, LC 1000 dan, L= 6 m Upínací souprava hrotové háčky, LC 500 dan, L= 4 m Upínací souprava hrotové háčky, LC 500 dan, L= 5 m Upínací souprava hrotové háčky, LC 500 dan, L= 6 m Upínací soupravy s prodlouženou ráčnou ( ERGO ) TT číslo Šířka pásu Popis / LC maximální síla pro použití v přímém tahu / Délka soupravy Upínací souprava ERGO - hrot. hák, LC 2500 dan, L = 8,0 m Upínací souprava ERGO - hrot. hák, LC 2500 dan, L = 10,0 m Upínací souprava ERGO - hrot. hák, LC 2500 dan, L = 12,0 m Upínací souprava ERGO PK - hrot. hák, LC 2500 dan, L = 0,5 m 01/2010

35 UPÍNACÍ ŘETĚZY Upínací řetěz jednodílný Vyroben dle normy EN Pevnostní třídy G8 LC mezní zatížení dan Délka m Velikost řetězu STF s SHF 50 dan * Kotevní upínací řetěz jednodílný , dan Kotevní upínací řetěz jednodílný , dan Kotevní upínací řetěz jednodílný , dan Kotevní upínací řetěz jednodílný , dan * STF napínací síla ráčny, SHF normalizovaná ruční napínací síla Upínací řetěz dvoudílný Vyroben dle normy EN Pevnostní třídy G8 LC mezní zatížení dan Délka m Velikost řetězu STF s SHF 50 dan * Kotevní upínací řetěz dvoudílný , dan Kotevní upínací řetěz dvoudílný , dan Kotevní upínací řetěz dvoudílný , dan Kotevní upínací řetěz dvoudílný , dan * STF napínací síla ráčny, SHF normalizovaná ruční napínací síla 01/2010
