1 PLA 33 Multifunkční analyzátor elektrické sítě Uživatelský a servisní manuál verze 1.3 Česká republika Česká republika 1

2 Obsah 1. Čelní panel a štítek přístroje Popis přístroje Zapojení přístroje Rychlé nastavení přístroje Popis funkce Nastavení konfiguračních parametrů Hlavní konfigurační menu P_ Utr převodový poměr měřícího transformátoru napětí Itr převodový poměr měřícího transformátoru proudu Vstupy / výstupy Nastavení vstupu / výstupu Schéma zapojení vstupu / výstupu Vnitřní kalendář a reálný čas Druhé konfigurační menu P_ Komunikační rozhraní RS Nastavení frekvence sítě Heslo pro přístup do servisního menu Reset přístroje do výchozího nastavení Alarmové menu AL Nastavení komparátoru Normální monitorovací režim Zobrazované parametry Maxima a minima měřených hodnot Elektroměry Monitorovací obrazovky Technické parametry Česká republika Česká republika 2

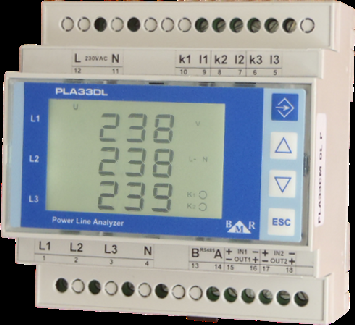

3 1. Čelní panel a štítek přístroje Obrázek 1: Čelní panel přístroje 1. klávesa pro vstup do konfiguračního menu a potvrzení nastavených hodnot 2. kursorová klávesa pro pohyb v menu vzhůru a zvýšení hodnoty při nastavení 3. kursorová klávesa pro pohyb v menu dolů a snížení hodnoty při nastavení 4. klávesa pro návrat či zrušení aktuálně zadávané hodnoty Obrázek 2: Zadní strana přístroje Česká republika Česká republika 3

4 2. Popis přístroje Multifunkční analyzátor sítě PLA33 je navržen pro monitorování elektrických parametrů třífázových i jednofázových sítí NN a VN. Design přístroje je postaven na 16 bitovém mikroprocesoru, který zaručuje přesné měření se vzorkováním 128 vzorků na periodu v každé fázi. Dle normy EN jsou napětí a proudy měřeny kontinuálně každou periodu a ve všech fázích. Parametr L1 L2 L3 Σ min max Měřící rozsah Zobrazovaný rozsah Přesnost Fázové napětí, L N VAC kv ±0,2 % MR Sdružené napětí, L L VAC kv ±0,2 % MR Síťová frekvence Hz Hz ±0,2 % MV Proud 0, A ,5 ka ±0,2 % MR Proud nulovým vodičem, N ,5 ka ±0,2 % MR Účiník 0,01 ind.... 0,01 cap. 0,01 ind.... 0,01 cap. ±0,5 % MR cosφ 0,01 ind.... 0,01 cap. 0,01 ind.... 0,01 cap. ±0,5 % MR Celkové harmonické zkreslení napětí, THDU % % ±1,0 % MR Celkové harmonické zkreslení proudu, THDI % % ±1,0 % MR Liché harmonické složky napětí (1 19) v % % % ±1,0 % MR Liché harmonické složky proudu (1 19) v % % % ±1,0 % MR Zdánlivý výkon, S ,8 kva MVA ±0,5 % MR Činný výkon odběr / dodávka, P ,8 kw MW ±0,5 % MR Jalový výkon odběr / dodávka, Q ,8 kvar MVAr ±1,0 % MR Zdánlivý výkon, sum S ,4 kva MVA ±0,5 % MR Činný výkon odběr / dodávka, sum P ,4 kw MW ±0,5 % MR Jalový výkon odběr / dodávka, sum Q ,4 kvar MVAr ±1,0 % MR Činná energie odběr / dodávka kwh kwh Class 1* Jalová induktivní energie odběr / dodávka kvarh kvarh Class 1* Jalová kapacitní energie odběr / dodávka kvarh kvarh Class 1* * platné pro ideální sinusový průběh napětí a proudu Tabulka 1: Měřené a zobrazované parametry Analyzátor PLA 33 je dostupný v několika typech dle výbavy a technických parametrů viz tabulka 2. Nicméně všechny typy analyzátoru PLA 33 měří veškeré parametry uvedené v tabulce 1. Typ analyzátoru Komunikační rozhraní RS485 Programovatelné vstupy / výstupy PLA33 LB Vnitřní paměť měřených veličin Paměť výpadků Napájecí napětí 230 VAC Měření napětí a proudu dle normy EN50160 Montáž na lištu DIN PLA33 B PLA33 CB PLA33 CMB PLA33DLL PLA33DL PLA33DLC PLA33DLCM Tabulka 2: Dostupné typy analyzátoru PLA 33 Česká republika Česká republika 4

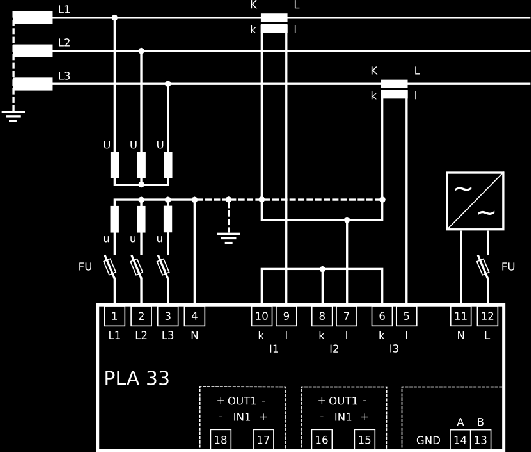

5 3. Zapojení přístroje Výchozí nastavení, uvedené v tabulce 3, je nastaveno v přístroji výrobcem. Hodnota a typ použitého napájecího napětí musí být shodné s údaji na zadním štítku přístroje. Standardně je přístroj dodáván s napájením pro sítě 230 VAC 50 Hz (+10%, -15%). Měřící obvody napětí stejně jako obvody napájení musí být připojeny přes jističe nebo pojistky (2 10 A) umístěné v dosahu zařízení pro snadný přístup a manipulaci. Měřící obvody proudu musí být zapojeny přes měřící transformátory proud s převodem../5 A nebo../1 A. Obrázek 3: Třífázové měření TN-C sítě Obrázek 4: Jednofázové měření TN-C sítě propojky L2, L3, N z důvodů potlačení rušení Obrázek 5: Zapojení pro VN s použitím transformátorů napětí a dvou proudových transformátorů Česká republika Česká republika 5

6 4. Rychlé nastavení přístroje Uvedení analyzátoru PLA33 do provozu je velice snadné v několika krocích, přestože přístroj obsahuje řadu volitelných parametrů pro přizpůsobení širokému spektru aplikací. Pro rychlé uvedení do provozu postupujte podle následujících instrukcích: 1. Zapojte přístroj podle patřičného schématu na obrázcích Připojte napájecí napětí správné velikosti dle štítku na zadní straně přístroje. 3. Stiskněte klávesu SET po dobu nejméně 5 sekund pro vstup do konfiguračního módu. 4. Vstupte do menu P_1 stisknutím klávesy SET. 5. Pokud je použit měřící transformátor napětí, nastavte jeho převodový poměr v parametru Utr. Klávesa je použita pro přepínání parametrů v rámci menu. Klávesa Set aktivuje editaci a ukládá nově nastavenou hodnotu. Změna hodnoty je možná pomocí kursorových kláves (+) a (-). 6. Nastavte převodový poměr měřícího transformátoru proudu v parametru Itr. Pro změnu hodnoty použijte klávesy (+) a (-). Nově nastavený převodový poměr potvrďte klávesou Set. 7. Pro návrat z menu P_1 stiskněte klávesu ESC. Další stisknutí klávesy ESC ukončí konfigurační mód a vrátí přístroj do normálního monitorovacího módu. 5. Popis funkce Přístroj kontinuálně měří a digitalizuje TRMS hodnoty napětí a proudu ve všech fázích dle normy EN Hodnoty na displeji přístroje jsou aktualizovány každou sekundu. Maxima měřených veličin jsou aktualizována nepřetržitě a každých 60 minut jsou ukládána do EEPROM paměti. Pro variantu přístroje PLA33CM s vnitřní pamětí FLASH, jsou zvolené měřené hodnoty ukládány s minimální periodou záznamu 200 ms. 6. Nastavení konfiguračních parametrů Nastavení analyzátoru PLA33 je rozděleno do tří samostatných menu v konfiguračním módu. Pro vstup do konfiguračního módu stiskněte klávesu SET po dobu nejméně 5 sekund. Na displeji přístroje se zobrazí následující obrazovka. Pro pohyb v menu slouží kursorové klávesy a. Klávesa je normálně použita pro pohyb dokola v rámci zvoleného menu. Editace parametru je aktivována klávesou SET a změna hodnoty daného parametru kursorovými klávesami a. Nově nastavená hodnota je potvrzena a uložena po stisku klávesy SET. Klávesou ESC je možné kdykoliv ukončit proces editace parametru, provést návrat do nadřazeného menu či ukončit konfigurační mód. Parametr Popis Výchozí hodnota Rozsah nastavení P_1 hlavní konfigurační menu P_2 rozšířené menu AL menu nastavení alarmových událostí Tabulka 3. Konfigurační menu 6.1. Hlavní konfigurační menu P_1 V hlavním konfiguračním menu P_1 se nachází nastavení nutná pro správný provoz přístroje. Tabulka 4 obsahuje seznam dostupných parametrů, jejich výchozích hodnot a rozsahy nastavení. Pro pohyb v rámci menu slouží kursorová klávesa. Editace parametru je aktivována klávesou SET a změna hodnoty daného parametru kursorovými klávesami a. Nově nastavená hodnota je potvrzena a uložena po stisku klávesy SET. Klávesou ESC je možné kdykoliv ukončit proces editace parametru, provést návrat do nadřazeného menu. Česká republika Česká republika 6

7 Parametr Popis Výchozí hodnota Rozsah nastavení Utr převodový poměr měřícího transformátoru napětí Itr převodový poměr měřícího transformátoru proudu In K1 nastavení 1. výstupu / vstupu In In, Out, PuL, AL In K2 nastavení 2. výstupu / vstupu In In, Out, PuL, AL Y-- kalendář nastavení roku Π-- kalendář nastavení měsíce d-- kalendář nastavení dne h-- vnitřní hodiny nastavení hodin Π-- vnitřní hodiny nastavení minut ΠA ukládání maxim a minimum měřených hodnot OFF OFF / On ΠCL Vymazání všech maxim a minim z paměti přístroje - - Tabulka 4. Hlavní konfigurační menu P_ Utr převodový poměr měřícího transformátoru napětí Pokud jsou použity měřící transformátory napětí, například pro použití ve VN aplikacích viz obrázek 5, je nutné zadat jejich převodový poměr pro správné zobrazení velikosti napětí. V parametru Utr se zadává převodový poměr, tedy poměr mezi primární a sekundární stranou transformátoru. Pokud je hodnota primární strany 6000 V a sekundární strany 100 V, je převodový poměr Utr roven Itr převodový poměr měřícího transformátoru proudu Přístroj je standardně určen pro nepřímé měření přes měřící transformátory proudu. Pro správnou funkci je tedy potřeba zadat převodový poměr měřícího transformátoru. Parametr Itr je skutečný převodový poměr měřícího transformátoru proudu. Je-li primární hodnota 50 A a sekundární hodnota 5 A, je převodový poměr Itr roven 10. Varování Měřící rozsah proudového vstupu je od 10 ma do 5 A. Maximální převod proudového transformátoru je 2500 / 5 A Vstupy / výstupy Přístroj je vybaven, kromě verze PLA33L, dvěma programovatelnými vstupy / výstupy. Pro oba vstupy / výstupy lze definovat jak se budou chovat. Standardně jsou nastaveny jako vstupy. V konfiguračním menu P_1 se nastavení vstupů / výstupů nachází na třetí a čtvrté obrazovce. Na obrazovce je uvedena zkratka aktuálně zvoleného nastavení a symbol definují číslo vstupu / výstupu. Symbol K 1 definuje vstup / výstup kanálu číslo 1 a symbol K 2 vstup / výstup kanál číslo 2. Každý vstup / výstup je programovatelný nezávisle na ostatních. Každý vstup / výstup může být nastaven nezávisle na ostatních. Schéma zapojení pro kombinaci jednoho vstup a jednoho výstupu je uvedeno na obrázku 6. Polarita napětí se mění dle použití, viz zadní strana přístroje. Výstupy přístroje je doporučeno chránit sériově zapojeným rezistorem 1k5. Česká republika Česká republika 7

8 Obrázek 6. Zapojeni vstupů a výstupů PLA 33 Elektroměry analyzátoru PLA33 mohou být přiřazeny k pulsním výstupům, které pak representují odebranou či dodanou energii. Po nastavení výstupu na volbu pulsního výstupu, parametr PuL, požadovaný elektroměr je zvolen na druhém řádku nastavení. Posledním krokem je nastavení váhy pulsu na třetím řádku. Váha pulsu je nastavitelná v rozsahu Wh. Parametr Popis Výchozí hodnota Rozsah nastavení In vstup řízený skrze PC - - Out výstup řízený skrze PC - - PuL C_P pulsní výstup činný odběr energie Wh PuL C_L pulsní výstup jalový induktivní odběr energie Wh PuL C_C pulsní výstup jalový kapacitní odběr energie Wh PuL S_P pulsní výstup činná dodávka energie Wh PuL S_L pulsní výstup jalová induktivní dodávka energie Wh PuL S_C pulsní výstup jalová kapacitní dodávka energie Wh AL alarmový výstup - detailně popsáno v kapitole Průměrování výkonu a proudu Tabulka 5. Konfigurace vstupu a výstupu PLA33 je vybaveno funkcí průměrování pro fázové proudy, třífázový zdánlivý a činný výkon. Průměrování je možné nastavit s volitelnou periodou průměrování minut a typem průměrování Parametr Nastavení Popis C_A S_A statické okno pro průměrování dle nastavené doby v parametru t_a F_A plovoucí okno pro průměrování dle nastavené doby v parametru t_a Vnitřní kalendář a reálný čas Verze přístroje PLA33 s komunikačním rozhraním jsou vybaveny obvodem reálného času s kalendářem, který slouží pro označení času výpadku a ukládání měřených dat do vnitřní paměti. Nastavení kalendáře a času je dostupné v konfiguračním menu na dvou po sobě následujících obrazovkách. Přesunutím kursoru na parametr klávesou a stisknutím klávesy SET zahájí editaci. Na první obrazovce se nachází nastavení data (Y rok / M měsíc / D den). Po stisku klávesy se zobrazí druhá obrazovka s nastavením času (H hodiny / M minuty) Druhé konfigurační menu P_2 Druhé konfigurační menu P_2 obsahuje parametry svázané s komunikačním rozhraním, nastavení frekvence sítě pro Česká republika Česká republika 8

9 aplikace s jinou než frekvencí než 50Hz, nastavení hesla a reset přístroje do výchozího továrního nastavení. Parametr Popis Výchozí hodnota Rozsah nastavení Id jedinečné identifikační číslo přístroje v síti RS bd komunikační rychlost přenosu dat 9,6 9,6 / 19,2 / 38,4 / 57,6 / 115 kbd PAr kontrola komunikace paritou (žádná), _o_ (lichá), _E_ (sudá) St stop bit 1 1 / 2 Fr síťová frekvence Hz / 60 Hz PAS heslo --- libovolné číslo v rozsahu bcl nastavení doby podsvícení displeje 60 OFF, s cnt kontrast displeje 100% % res reset do výchozího továrního nastavení S_Π status informace o běžící záznamu do flash paměti Off On aktivní záznam S_P status informace o běžícím záznamu profilu Off On aktivní záznam Komunikační rozhraní RS485 Tabulka 6: Druhé konfigurační menu P_2 Přístroj může být vybaven komunikačním rozhraním RS485 pro připojení k PC nebo dalším zařízením. Pro nastavení parametrů komunikace jsou k dispozici čtyři obrazovky viz tabulka 6. Id identifikační číslo, které definuje přístroj v rámci sítě RS485. bd rychlost přenosu dat mezi PLA 33 a převodníkem (PC). Par kontrola komunikace paritou, která je standardně neaktivní a může být nastavena na sudou (_E_) nebo lichou (_o_) paritu. Nastavení komunikační rychlosti a parity musí být shodné na přístroji i převodníku RS485 nastavovaném z PC Nastavení frekvence sítě Pro zajištění maximální přesnosti měření je zařízení naladěno na parametry sítí s frekvencí 50 Hz. Přístroj je nicméně konstruován tak, aby pracoval se stejnou přesností i v sítích s frekvencí 60 Hz. Pro měření s maximální přesností je v případě použití v síti s frekvencí 60 Hz tuto nastavit v konfiguraci parametru Fr. Varování Nastavení frekvence sítě by mělo být provedeno pouze pro případ, že je frekvence sítě 60 Hz. Výchozí nastavení 50 Hz je určeno pro většinu zemí Heslo pro přístup do servisního menu Proti neoprávněnému zásahu do nastavení přístroje je možné zadat tříciferné heslo, které zamezí možnost uložit provedené změny bez jeho znalosti. Vstupem do parametru PAS a aktivací nastavení hesla klávesou SET je možné zadat heslo. Klávesa nastavuje číslo a klávesa posouvá kursor na další číslo hesla. Nastavené heslo je po potvrzení klávesou SET uloženo do přístroje. Vymazání hesla je možné jeho nastavením na hodnotu Nastavení podsvícení displeje Display back-light can be adjust to give the best performance according to light condition at place of installation. Contrast of display is adjustable by parameter cnt from 30% % in step of 10%. It is also possible to set the back-light behaviour. Back-light can be permanently disabled or active only for certain time by parameter bcl. It is adjustable from s, from last activity on the keyboard. In order to safe energy and reduce the internal self heating the display will turn off after set time. Česká republika Česká republika 9

10 Reset přístroje do výchozího nastavení V případě potřeby je možné uvést přístroj PLA33 zpět do výchozího továrního nastavení. V druhém konfiguračním menu P_2 je dostupný parametr res. Stisknutí klávesy SET na tomto parametru, vymaže veškerá uživatelský nastavení mimo reálného času a kalendáře a nastaví je na výchozí hodnoty. Důležité Po resetu přístroje do výchozího továrního nastavení je potřeba znovu nastavit všechny potřebné konfigurace Alarmové menu AL Analyzátor sítě PLA33 (mimo verzi PLA33L) je vybaven dvěma vstupy / výstupy, které mohou být nastaveny ve čtyřech provozních stavech. Pokud je první vstup / výstup (K1) či druhý vstup / výstup (K2) nastaven v menu P_1 tak, aby se choval jako alarm, pak nastavení v menu AL jsou použita pro definování alarmových událostí. Každý výstup, který je nastaven jako alarmový, sestává ze tří komparátor svázaných dvěma logickými funkcemi dle následujícího obrázku. Obrázek 7. Komparátory a logické funkce Komparátory C1, C2 a C3 jsou přiřazeny k výstupu K1 a komparátory C4, C5 a C6 k výstupu K2. Na obrázku 7 je zobrazen sled logických funkcí použitých na výstupy komparátorů C1 a C2 (C4 a C5 pro kanál K1) a dále pak výstup této funkce a komparátor C3 (C6 pro kanál K2). K dispozici jsou dvě funkce a to logický součin AND a logický součet OR. Logický výstup může být také invertován (negován). Výchozí nastavení je v normálním smyslu. Ch123 výstup K1 Ch456 výstup K2 Logický funkce Význam Logický funkce Význam u_u (C1 OR C2) OR C3 u_u (C4 OR C5) OR C6 u_n (C1 OR C2) AND C3 u_n (C4 OR C5) AND C6 n_u (C1 AND C2) OR C3 n_u (C4 AND C5) OR C6 n_n (C1 AND C2) AND C3 n_n (C4 AND C5) AND C6 nor normální logický výstup nor normální logický výstup inr invertovaný logický výstup inr invertovaný logický výstup Tabulka 7: Seznam kombinací logických funkcí a stavu výstupů Česká republika Česká republika 10

11 Nastavení komparátoru Každý komparátor může porovnávat libovolnou veličinu uvedenou v tabulce 8. Zvolená veličina je porovnávána zda je < nebo > než nastavená hodnota. Pro nastavení každého komparátoru jsou připraveny tři obrazovky v servisním módu v menu AL. Standardně jsou komparátory vypnuty a označeny symbolem off. komparátor č. 2 komparátor č. 2 komparátor č. 2 veličina U_1 podmínka hodnota minimální doba trvání události [s] minimální doba reakce výstupu [s] Obrázek 8. Obrazovky nastavení parametrů komparátoru Na první obrazovce nastavení jednotlivého komparátoru se nastavuje porovnávaná veličina a také zda znaménko podmínky. Druhá obrazovka umožňuje nastavit hodnotu porovnávané veličiny v reálných hodnotách. Třetí obrazovka nabízí nastavení chování alarmové události ve vztahu k výstupu. Je možné nastavit minimální dobu po kterou musí událost trvat než zareaguje výstup a také minimální dobu reakce výstupu. Oba časy lze nastavit v rozsahu od sekund. Symbol Popis Symbol Popis Symbol Popis U 1 fázové napětí L1 U 3 THD THD fázového napětí L harmonická napětí U 2 fázové napětí L2 I 1 THD THD proudu fáze L harmonická napětí U 3 fázové napětí L3 I 2 THD THD proudu fáze L harmonická napětí U 1-2 sdružené napětí L1 L2 I 3 THD THD proudu fáze L harmonická napětí U 1-3 sdružené napětí L1 L3 1 cosφ cosφ ve fázi L harmonická napětí U 2-3 sdružené napětí L2 L3 2 cosφ cosφ ve fázi L2 Harmonické dostupné pro všechny fáze I 1 proud fáze L1 3 cosφ cosφ ve fázi L3 S třífázový činný výkon I 2 proud fáze L2 Fr síťová frekvence P třífázový zdánlivý výkon I 3 proud fáze L harmonická napětí L třífázový jalový induktivní výkon I n proud nulovým vodičem N 5 5. harmonická napětí C třífázový jalový kapacitní výkon U 1 THD THD fázového napětí L harmonická napětí U 2 THD THD fázového napětí L harmonická napětí Tabulka 8. Seznam volitelných alarmových událostí 7. Normální monitorovací režim Přístroj se běžně nachází v monitorovacím režimu, kdy měří a zobrazuje veškeré elektrické parametry. Měřené parametry jsou logicky seskupeny a zobrazeny ve skupině souvisejících obrazovek. Celkem je k dispozici 41 obrazovek rozdělených do 8 skupin. Schéma rozdělení obrazovek do skupin je popsáno v kapitole 7.4. Pro pohyb mezi jednotlivými skupinami (úrovněmi) souvisejících obrazovek slouží klávesa. V rámci jedné skupiny lze přepínat jednotlivé obrazovky klávesou. Skupiny (úrovně) nejsou uzavřeny, takže pokud je zobrazena poslední obrazovka skupiny, po stisknutí klávesy se zobrazí první obrazovka následující skupiny. Z kterékoliv obrazovky libovolné skupiny se lze dostat na první obrazovku (fázová napětí) stisknutím klávesy ESC Zobrazované parametry Displej přístroje je uspořádán tak, aby přehledně zobrazoval informace o měřených parametrech. Všechny měřené a hodnoty jsou zobrazovány s jednotkami v příslušném řádu. Česká republika Česká republika 11

12 7.2. Maxima a minima měřených hodnot U všech měřených veličin jsou zaznamenávána dosažená maxima a pro některé veličiny i minima. Pro zobrazení dosažených maxim měřených veličin slouží krátké stisknutí klávesy SET. Maxima jsou uvozeny symbolem před zobrazenou hodnotou. Druhé stisknutí klávesy SET zobrazí minima, jsou-li u dané veličiny k dispozici. Minima jsou uvozeny symbolem před zobrazenou hodnotou. Třetí stisknutí klávesy SET nebo klávesy ESC přepne do zobrazení okamžitých hodnot Průměrované hodnoty Pro zobrazení průměrovaných hodnot proudu, třífázového zdánlivého výkonu a činného výkonu je nutné se nacházet na patřičných obrazovkách okamžitých hodnot. Po druhém stisknutí tlačítka SET se zobrazí hodnota průměru. To je signalizováno současným zobrazením symbolů a Signalizace stavu vstupů a výstupů Vstupy a výstupy se mohou nacházet ve čtyřech provozních stavech. Signalizace na displeji je společná pro všechny tyto stavy s významy popsanými v následující tabulce. Parametr Popis Aktivní Neaktivní In Out vstup výstup PuL pulsní výstup při přítomnosti pulsu AL alarmový výstup blikající 7.5. Elektroměry Analyzátor PLA33 obsahuje dvě skupiny elektroměrů pro měření odběru a dodávky. První skupina elektroměru (činná energie, jalová induktivní energie a jalová kapacitní energie) je pro měření odebrané energie a je uvozena symbolem zobrazeným na první řádku hodnoty elektroměru. druhá skupina elektroměrů (činná energie, jalová induktivní energie a jalová kapacitní energie) je pro měření dodané energie a je uvozena symbolem zobrazeným na prvním řádku hodnoty elektroměru. Poznámka Vynulování elektroměrů je možno provést pouze z PC za použití programu _PMS. Česká republika Česká republika 12

13 7.6. Monitorovací obrazovky Význam jednotlivých obrazovek v monitorovací režimu je snadno pochopitelný díky použití standardních symbolů a jednotek. Každá měřená hodnota je zobrazena s jednotkou v příslušném řádu. Fázové napětí Sdružené napětí THD napětí 3. harmonická napětí 19. harmonická napětí.... Proud ve fázi Proud nulovým vodičem THD proudu 3. harmonická proudu 19. harmonická proudu.... Síťová frekvence Cos φ Účiník Zdánlivý výkon Činný výkon Jalový induktivní výkon Jalový kapacitní výkon Česká republika Česká republika 13

14 Zdánlivý třífázový výkon Činný třífázový výkon Jalový induktivní třífázový výkon Jalový kapacitní třífázový výkon Činná energie odběr Jalová induktivní energie odběr Jalová kapacitní energie odběr Činná energie dodávka Jalová induktivní energie dodávka Jalová kapacitní energie dodávka Česká republika Česká republika 14

15 8. Technické parametry Parametr Hodnota Napájecí napětí 230 VAC, 50 Hz (+10%,-15%) Frekvence Rozsah měřeného proudu Rozsah měřeného napětí L - N Vlastní spotřeba Přesnost měření Hz 0, ,3 A VAC 1,5 VA 0,5 MR Počet výstupů / vstupů 2 Typ výstupu Maximální napětí výstupu Maximum zatížení výstupu Typ vstupu Maximální napětí vstupu Maximální proud vstupu opticky izolovaný bez potenciální NPN transistor 24 VDC 100 ma opticky izolovaný bez potenciální 24 VDC 10 ma Převodový poměr měřícího transformátoru napětí Převodový poměr měřícího transformátoru proudu Paměť událostí 20 událostí * Datová paměť pro měřené parametry 512 MB * Komunikační rozhraní Komunikační protokol Rychlost komunikace Teplotní rozsah Čelní panel Montážní otvor Instalační hloubka Hmotnost Stupeň krytí RS485 * (není galvanicky oddělen) MODBUS RTU 9,6 / 19,2 / 38,4 / 57,6 / 115 kbd -30 C C 96 x 96 mm 92 x 92 mm 55 mm 0,5 kg IP20 svorkovnice / IP54 čelní panel Česká republika Česká republika 15
