Minecraft - figurky. Návrh rozměrů a konstrukce
|
|
- Veronika Konečná
- před 5 lety
- Počet zobrazení:
Transkript
1 Minecraft - figurky Kdo by neznal fenomenální hru Minecraft a její postavičky? Pojďte si vyrobit známé postavičky dle uvedeného návodu, nebo na info@drevodilnakulicka.cz požádejte o jejich vyrobení a namalujte si je spolu s dětmi pro radost. Návrh rozměrů a konstrukce Nejprve se podíváme na základní konstrukci postaviček. Jednotlivé postavičky jsou provedeny z měkkého dřeva (modřín, borovice). Ruce a hlavička jsou upevněny na dřevěných kolíčcích z bukové kulatinky o průměru 4 mm. Délka všech kolíčků je 11 mm a hloubka všech děr je 6 mm. Z provedeného návrhu na obrázku jsou patrné i základní rozměry polotovarů.

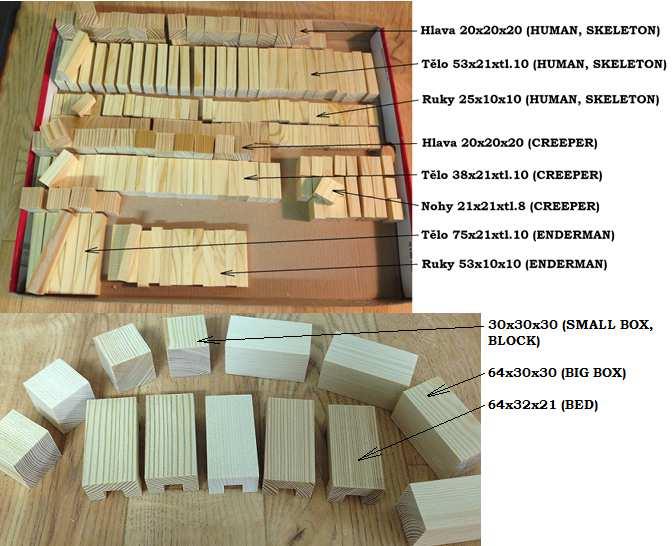

2 K figurkám vyrobíme úložné boxy, bloky a postel. Návrh rozměrů je zřejmý z provedeného návrhu na obrázku. Příprava polotovarů Stanovíme si počty jednotlivých figurek, co plánujeme vyrobit, a připravíme si polotovary jednotlivých dílků tak, jak jsou uvedeny na obrázku. Vzhledem k malým rozměrům je možné použít jakékoliv dřevěné kousky, které najdeme.

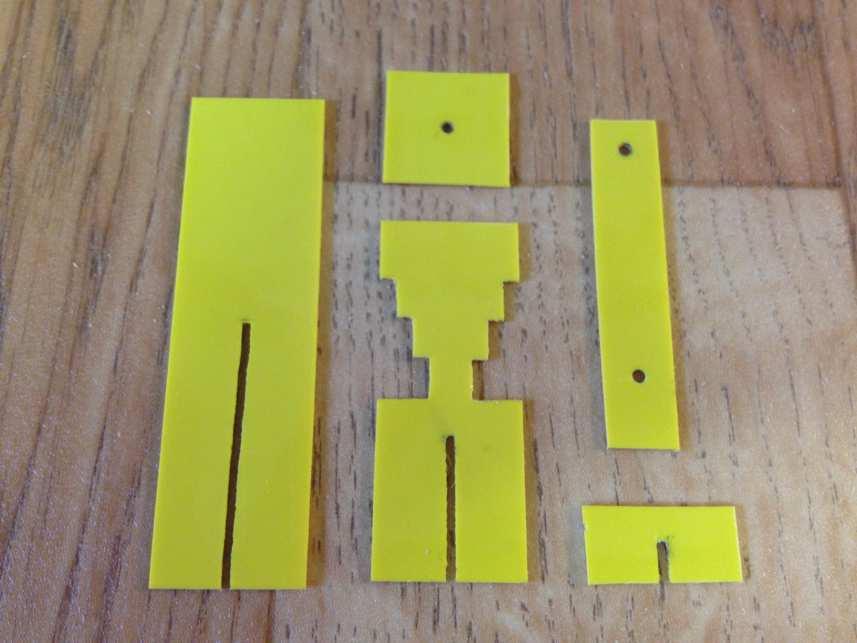

3 Vyznačení míst k vrtání a řezání Nyní musíme na každý připravený polotovar vyznačit místa k vrtání a řezání. To můžeme udělat dle výše uvedených rozměrů pro každou figurku zvlášť. Lepší je ovšem vyrobit si z plastové podložky šablony a značit polotovary podle těchto šablon tak, jak je uvedeno na následujících obrázcích. Vyznačení pozice děr pro ruky figurek. Vyznačení pozice díry hlavy na těle figurky.
4 Vyznačení pozice díry v hlavičce figurky a vyznačení řezu nožiček figurky creepera. Vyznačení řezů nožiček a těla kostlivce. Nyní máme označeny všechny místa k řezání a vrtání.

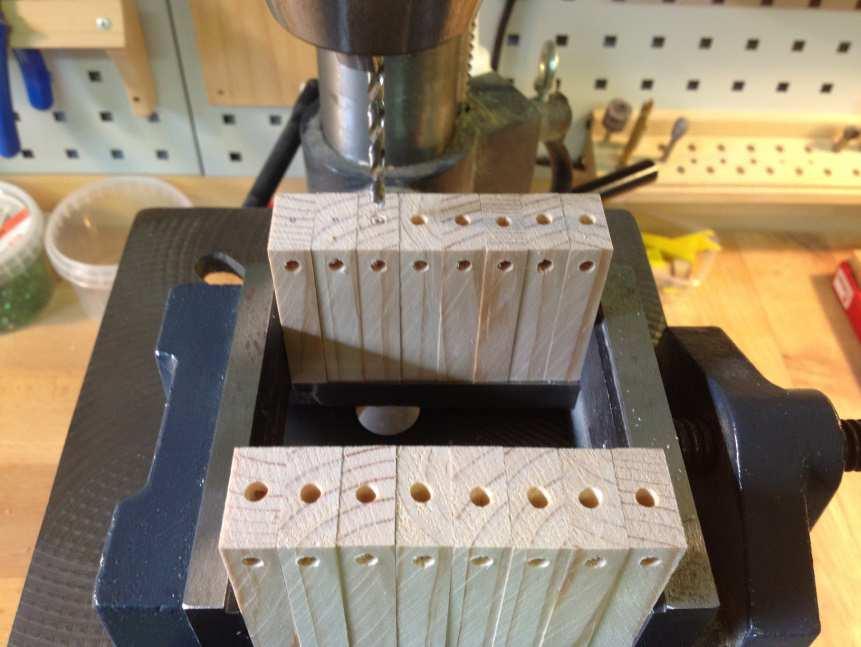

5 Vrtání neprůchozích děr Na následujících šesti obrázcích je vidět, jak ve vyznačeném místě vrtáme neprůchozí díru průměru 4 mm do hloubky 6 mm. Vrtání díry do hlaviček figurek. Vrtání díry do tělíčka figurek (enderman) pro kolík, na kterém budou připevněny ručičky. Vrtání díry do tělíčka figurek (creeper, kostlivec, vesničan, zombie) pro kolík, na kterém budou připevněny ručičky.
6 Vrtání díry do tělíčka figurek pro kolík, na který bude nasazena hlavička. Vrtání díry do ručiček (kostlivec, vesničan, zombie). Vrtání díry do ručiček (enderman).

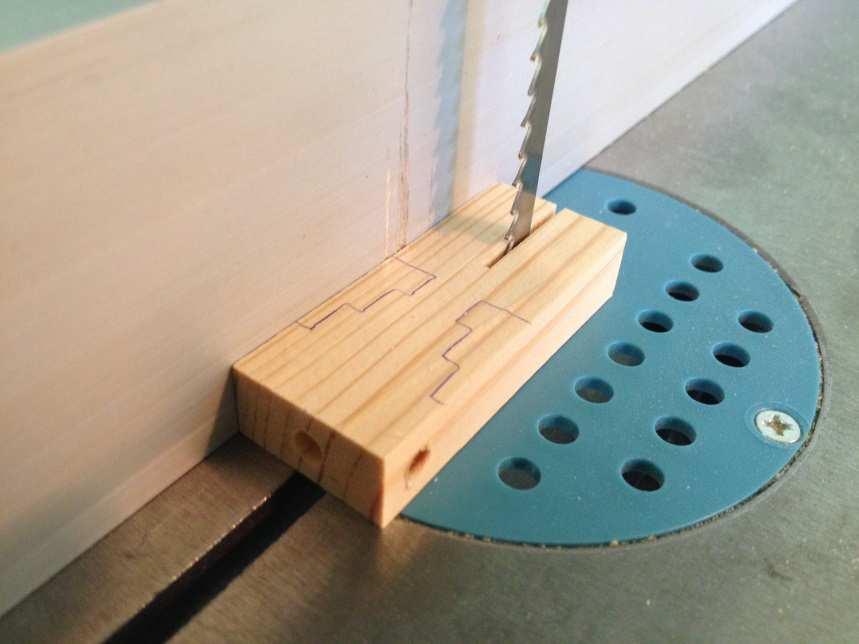

7 Řezání na pásové pile Na následujících šesti obrázcích je vidět, jak ve vyznačených místech provedeme řezy na pásové pile. Proříznutí nožiček figurky creepera. Proříznutí nožiček figurek vesničana a zombie. Proříznutí nožiček figurky endermana.
8 Proříznutí nožiček figurky kostlivce. Vyřezání figurky kostlivce. Pěkně žebírko po žebírku
9 Z bukové kulatinky o průměru 4 mm si nařežeme kolíčky délky 11 mm. Hrany konce jedné strany kolíčku vždy zbrousíme dokulata nejlépe na pásové brusce. Postup řezání kolíčků je tedy takový, že nejprve na pásové brusce zabrousíme jednu hranu kulatinky a pak provedeme řezání kolíčku na délku 11 mm. Následně opět zabrousíme na pásové brusce hranu kulatinky a postupujeme analogicky tak dlouho, až máme připravený požadovaný počet kolíků. Broušení Pečlivě zabrousíme hrany a rohy všech částí figurek. Způsob broušení je zřejmý z následujících obrázků. Vzhledem k tomu, že se jedná o broušení většího množství dílků, použijeme k zabroušení pásovou brusku. Způsob zabroušení hran tělíčka figurek.

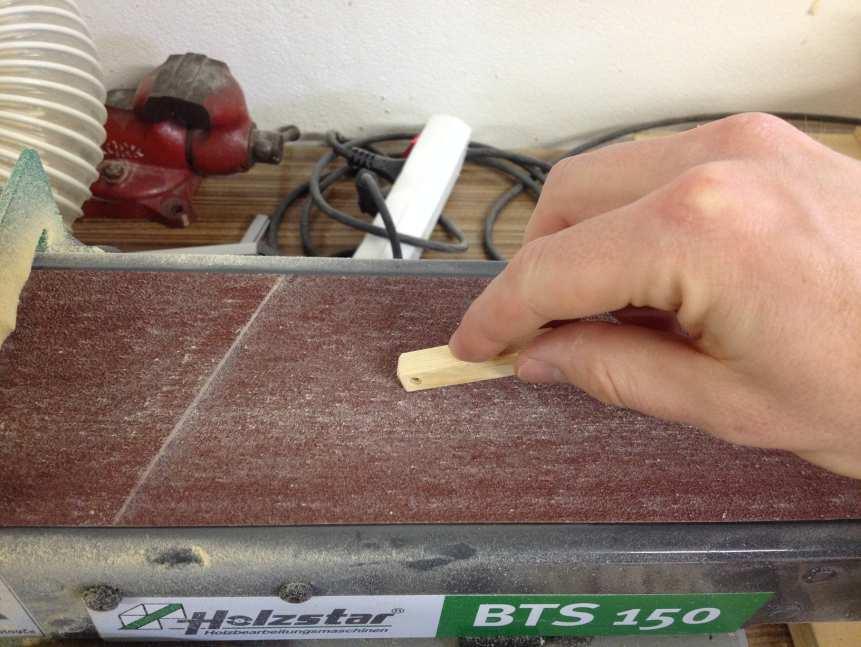

10 Způsob zabroušení podélných hran ručiček figurek. Způsob zabroušení příčných hran ručiček figurek. Způsob zabroušení podélných hran tělíčka figurky kostlivce.

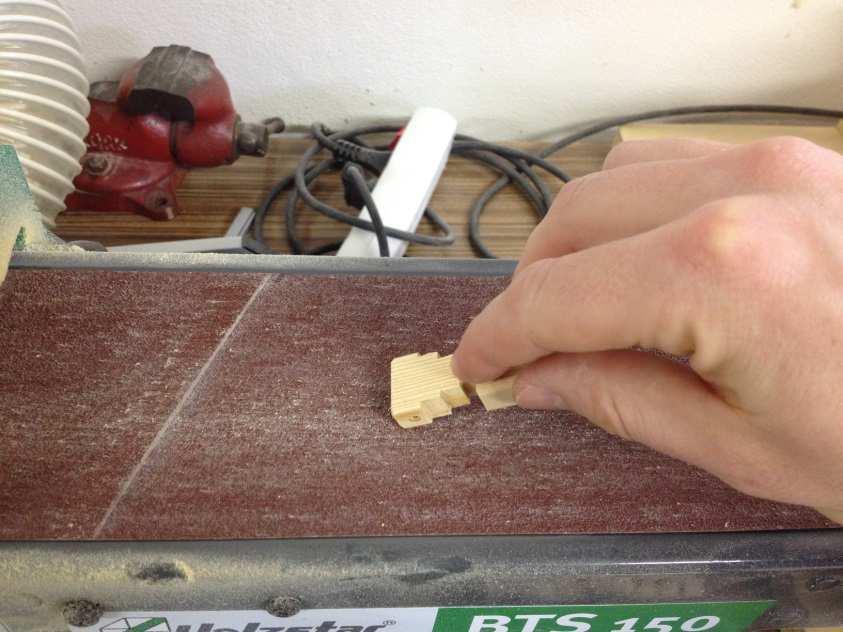

11 Způsob zabroušení příčných hran tělíčka figurky kostlivce. Výsledek zabroušení všech částí figurek. Lepení Nyní do vyvrtaných děr (dle obrázku) postupně nanášíme lepidlo a naklepeme do nich připravené kolíčky. Dbáme na to, aby všechny kolíčky byly naklepány až do konce otvoru.
12 Na horním obrázku je zobrazeno nanesení lepidla do děr v tělíčku figurky a naklepnutí kolíčků. Na spodním obrázku je zobrazeno přilepení nožiček figurky creepera. Kompletace figurek Po zaschnutí lepidla zkompletujeme figurky nasunutím hlaviček a ručiček na kolíčky.
13 Hotovo, figurky jsou zkompletovány. Výroba postele Postel vyrobíme na kotoučové pile vyřezáním její spodní části. Dle rozměrového výkresu vyřežeme nohy postele 10 x 10 mm a do hloubky rovněž 10 mm. Způsob vyřezání je zobrazen na obrázku. Vyřezáním na spodní části postele vzniknou od nástroje rýhy, které velmi opatrně jemnými pohyby do boku zarovnáme tak, jak je zobrazeno na obrázku.
14 Vybarvení Nyní už jen zbývá dřevěné výrobky nabarvit vodou ředitelnými akrylovými barvami. Pro vybarvení můžeme použít barevnou předlohu figurek a bloků uvedenou na následujících obrázcích. Barevná předloha pro kreslení stavebních bloků Minecraft. Pro přesné malování skladovacích boxů (small box, big box) a postele můžeme použít připravené šablony (soubor Minecraft-šablony.pdf ). Koupíme si samolepící fólii do tiskárny a vytiskneme na ni šablony v měřítku 1:1.
15 Šablony následně vystřihneme resp. připravíme si potřebný počet kusů na všechny strany dřevěného boxu, příp. postele. Přilepíme vystřihnuté šablony na dřevo. Malujeme, prostor vyznačený šablonami tak, aby se nám vytvořily ostré přechody barev. Po krátkém zaschnutí šablony odlepíme.
16 Šablonu, příp. kousky fólie použijeme opakovaně tak, jak je uvedeno na obrázku. Středové části šablony pro skladovací boxy vyřízneme pomocí vysouvacího nožíku. Pro malování skladovacího boxu postupujeme tak, že nejprve kostičku namalujeme oranžovou barvou a necháme zaschnout. Pak na kostičku nalepíme připravené šablony a tmavou barvou malujeme okraje vymezené šablonami.
17 Výsledek vaší tvorby může vypadat třeba takhle. A nyní si můžeme pěkně pohrát s tím, co jsme vytvořili Dobrý den návštěva endermanů Zombíci se přišli podívat na náš budoucí domeček. Snad nebude problém s kolaudací
