HLINÍKOVÁ BIOKLIMATICKÁ PERGOLA BAT R

Rozměr: px
Začít zobrazení ze stránky:

Download "HLINÍKOVÁ BIOKLIMATICKÁ PERGOLA BAT R"

Transkript

1 NÁVOD K MONTÁŽI HLINÍKOVÁ BIOKLIMATICKÁ PERGOLA BAT R

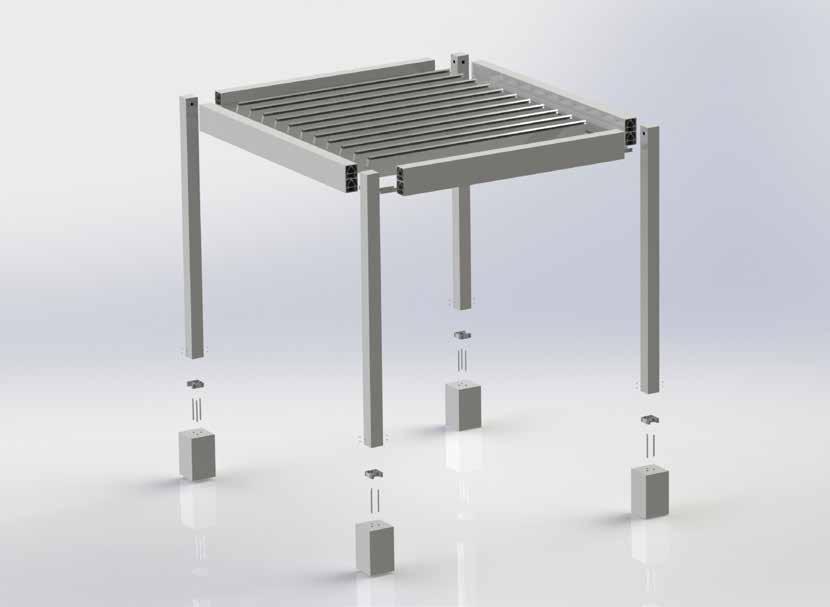

2 TYPY KONSTRUKCÍ PERGOL A B C D E F 2

3 JEDNOTLIVÉ SOUČÁSTI kotva - součástí nohy noha vaznice podélná vaznice příčná odtokový žlab kotvení šrouby spojení táhla lamely celek spojovaci materiál a pvc podložka spojky žlabů plošné S1, spojky žlabů vertikální S2, revizní víčka nohy R1 3

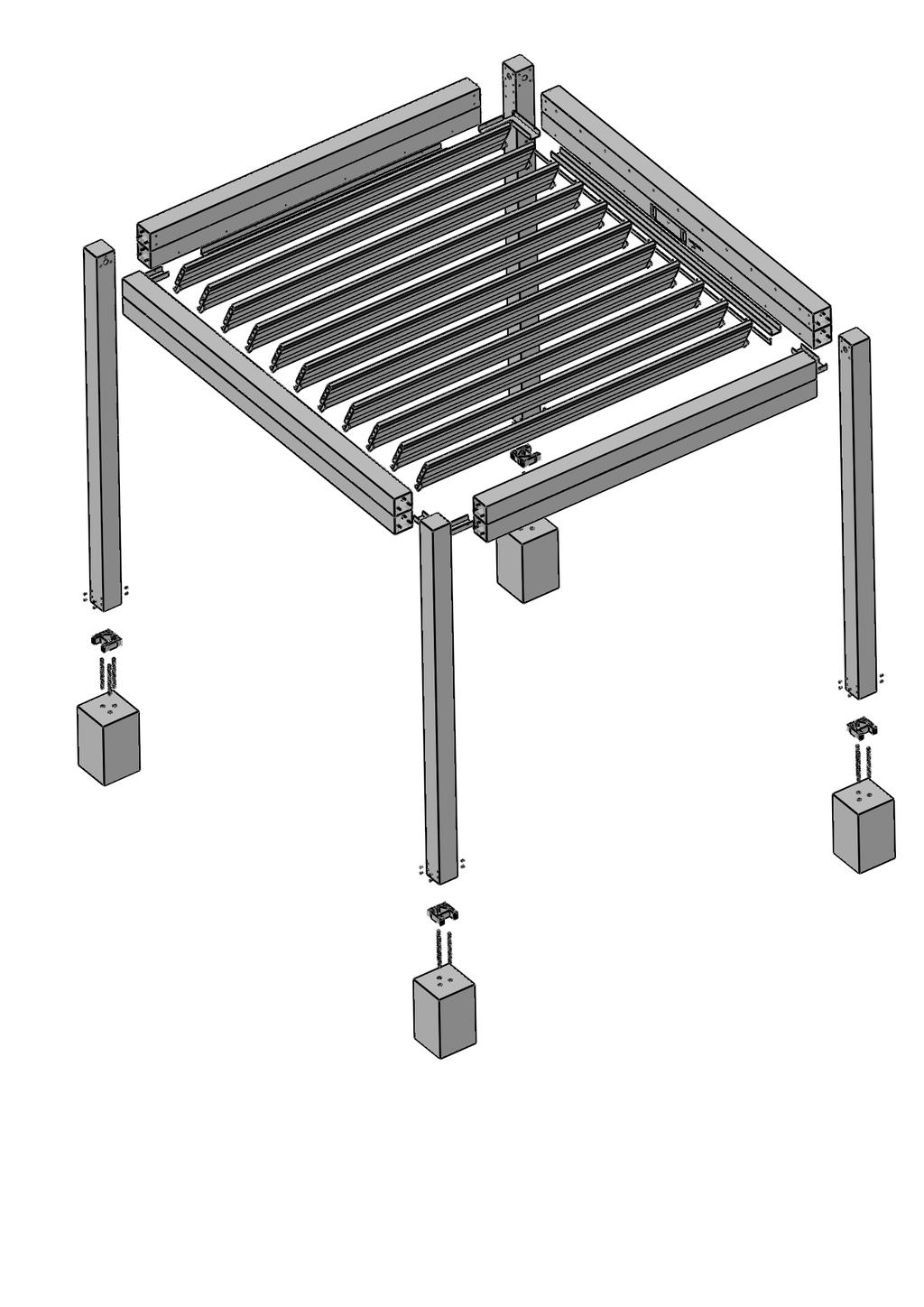

4 POPIS KONSTRUKCE PERGOLY KOTVENÍ ŠROUBY 2 ZNAČÍCÍ ŠABLONA NOHA PERGOLY VAZNICE PERGOLY PŘÍČNÉ kotvení šrouby 6 lamely pergoly - pohyblivá 2 značící šablona 7 táhlo celku lamel - spojovací pásovina táhlo / motor noha pergoly 8 kryt motoru vaznice pergol příčné kryty revizních odtokových otvorů vaznice pergoly podélné rohový spoj žlabu 4

5 POSTUP MONTÁŽE

6 1. SESTAVY KOTVENÍ 6

7 1. MONTÁŽ KOTVENÍ rozmístit šablony - nutné dodržet rozměry! označit díry pro předvrtání vyvrtat ø 20 mm do otvoru vložit závitovou tyč + sýtko s chemií nechat řádně zatvrdnout - viz. návod chemie 7

8 1. MONTÁŽ KOTVENÍ REVIZNÍ OTVOR MATICE M16 REVIZNÍ OTVOR NOHA PODLOŽKA MATICE M16 PODLOŽKA CHEMICKÁ KOTVA ZÁVITOVÁ TYČ M16 OD ZEMĚ 210MM CHEMICKÁ KOTVA ZÁVITOVÁ TYČ M16 MIN. 120 MM 1)DO VYVRTANÝCH DĚR APLIKUJEME CHEMICKOU KOTVU do vyvrtaných 2)ZASUNEME a vyčištěných ZÁVITOVOU otvorů aplikujeme TYČ chemickou TAK ABY ZE kotvu ZEMĚ VYČNÍVALA 210mm 3)NECHÁME POŘÁDNĚ VYTVRDNOUT zasuneme závitovou 4)NASAZUJEME tyč tak, aby NOHY ze země NA vyčnívala PŘIPRAVENÉ 210mm ZÁV. (aretujeme) TYČE necháme řádně 5)PŘICHYTÍME vytvrdnout - viz. MATICÍ návod (NEDOTAHUJEME) chemie po vytvrzení chemické kotvy nasazujeme nohy na připravené závitové tyče přichytíme matici (nedotahujeme) 8

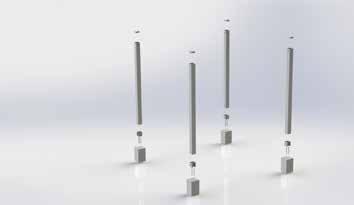

9 2. MONTÁŽ NOHOU HOHA REV. VÍČKO KOTVÍCÍ ŠROUBY BETONOVÝ ZÁKLAD 9

10 3. MONTÁŽ SPOJOVACÍCH TRÁMŮ detail napojení MATICE M10 NA SPOJENÍ TRÁMU ŠROUB M10 SPOJOVACÍ KÁMEN UPEVNĚN V TRÁMU SVOD TRÁM NOHA OTVOR PRO SVOD PO SLOŽENÍ ZATMELIT 10

11 MONTÁŽ SPOJOVACÍCH TRÁMŮ detail napojení A VÍČKO NA NOHU MATICE M10 TRÁM OTVOR PRO ELE. PŘÍVOD VÍČKO NA NOHU TRÁM ZÁVIT M5 PRO UPEVNĚNÍ ŽLABU MATICE M10 SPOJOVACÍ ŠROUB M10 NOHA OTVOR PRO ELE. PŘÍVOD NOHA ZÁVIT M5 PRO UPEVNĚNÍ ŽLABU SPOJOVACÍ ŠROUB M10 11

12 3. MONTÁŽ SPOJOVACÍCH TRÁMŮ po rozmístění a kontaktním uchycení nohou začneme vsazovat trámy trám zvedáme pomocí zdvižného mechanismu při usazování trámu si pomáháme malým vyhnutím nohou do boku pokračujeme po směru hodinových ručiček nakonec dotáhneme všechny šrouby ve spojení trámu s nohou ve vrchní části 12

13 3. MONTÁŽ SPOJOVACÍCH TRÁMŮ OTVOR PRO LAMELU TRÁM NOHA BETONOVÉ PODLOŽÍ OTVOR PRO LAMELY TRÁM 2x150x150 NOHA BETONOVÉ PODLOŽÍ 13

14 4. MONTÁŽ LAMEL A 1 PVC PODLOŽKA Všechny připravené otvory pro dříky osadíme teflonovým pouzdrem T1. Nasadíme na všechny dříky teflonové podložky T2. Nasadíme pevný dřík. U LED osvětlení protáhneme předem kabel otvorem s teflonovým pouzdrem. Zacvakneme druhý dřík. Posouváme shora dolů po vložené PVC podložce. Pouštíme dřík do určeného otvoru. Dřík zacvakne. Tento postup montáže lamel opakujeme u všech lamel stejně. 14

15 DETAIL KOMPONENTU OTOČNÉHO SYSTÉMU LAMELY D/1 DETAIL D/1 MĚŘÍTKO 1 : 3 VYMEZOVACÍ PODLOŽKA T2 TEFLONOVÉ POUZDRO T1 NACVAKÁVACÍ DŘÍK OTVOR PRO DŘÍK TRÁM LAMELA NOHA 15

16 DETAIL KOMPONENTU OTOČNÉHO SYSTÉMU LAMELY S LED OSVĚTLENÍM LED TÁHLO DŘÍK TEFLONOVÁ PODLOŽKA TEFLONOVÉ POUZDRO LAMELA KRYTKA LED ELE. LED VEDENÍ ZAPOJENÉ DO LED ZDROJE 16 16

17 DETAIL SPOJENÍ MOTOR / TÁHLO A OTVOR PRO LAMELU TÁHLO TRÁM SPOJENÍ TÁHLA S MOTOREM MATICE M8 ŽLAB PRO VODU 17

18 DETAIL SPOJENÍ MOTOR / TÁHLO TRÁM LAMELA TÁHLO ŠROUB M5 ŠROUB M10 ŠROUB M8 SPOJKA TÁHLO + MOTOR ŽLAB 18

19 DETAIL SPOJENÍ MOTOR / TÁHLO A TÁHLO MOTOR TRÁM SPOJENÍ TÁHLA LAMELA 19

20 DETAIL SPOJENÍ TÁHLO/ LAMELA A LAMELA PODLOŽKA TEFLONOVÁ PODLOŽKA MATICE M5 ŠROUB M5X15 TÁHLO 20

21 DETAIL SPOJENÍ TÁHLO/ LAMELA D/2 DETAIL D/2 MĚŘÍTKO 1 : 1.5 VÍČKO DŘÍK TEFLONOVÁ PODLOŽKA ŠROUB M5X15 TRÁM LAMELA MATICE M5X15 ŽLAB TEFLONOVÁ PODLOŽKA PODLOŽKA TÁHLO 21 16

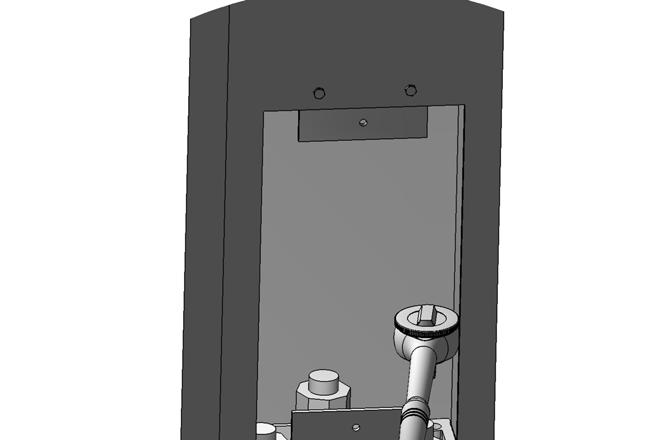

22 DOTAŽENÍ KOTVÍCÍCH MATIC REVIZNÍ OTVOR MATICE M16 PODLOŽKA PO SESTAVENÍ CELÉ KONSTRUKCE A JEJÍ VYROVNÁNÍ SE PODOTAHUJÍ VEŠKERÉ KOTVÍCÍ MATICE 22

23 DETAIL REVIZNÍHO OTVORU NA NOZE NOHA ŠROUB IMBUSOVÝ M4 ŠROUBOVÁK IMBUSOVÝ REVIZNÍ VÍČKO PO DOTAŽENÍ KOTVÍCÍCH MATIC CELÝ REVIZNÍ OTVOR ZADĚLÁME VÍČKEM 23

24 ROHOVÉ SPOJENÍ ŽLABŮ TRÁM ODTOK VODY+ TAHOKOV OTVOR PRO DŘÍK TRÁM ŠROUB M5 ROHOVÝ ŽLAB ŽLAB ROVNÝ ŽLAB ROVNÝ 24

25 DETAIL TMELENÍ VÝTOKU VODY A VŠECH ROHOVÝCH SPOJENÍ ŽLABŮ A TRÁM PŘEPLÁTOVÁNÍ SPOJE ŽLABŮ TRÁM PŘEPLÁTOVÁNÍ SPOJE ŽLABŮ PŘEPLÁTOVÁNÍ SPOJE ŽLABŮ PŘEPLÁTOVÁNÍ SPOJE ŽLABŮ ROHOVÁ SESTAVA ŽLABU ŽLAB ROHOVÁ SESTAVA ŽLABU ŽLAB Popis postupu tmelení - Polyuretanový tmel 3M 1 tmelit spojení výtoku kanálu s napojením na odtokový žlab 2 tmelit plošnou spojku žlabu S1 3 tmelit vertikální spojení žlabů + spojky S2 25

26 DETAIL - MONTÁŽ DORAZU 26

27 POZNÁMKOVÝ LIST 27

28 CENTRÁLA LIBEREC showroom / výroba / prodej BATIMA API CZECH, k.s. K Batimě 336, Mníšek u Liberce Chrastava tel: / web@batima.cz POBOČKA PRAHA showroom / prodej BATIMA API CZECH, k.s. Pod Harfou 933/ Praha 9 bezplatná linka
