1 KNÍŽKA PLNÁ TVOŘENÍ DŘEVO, KOV A JÁ I., II. Vytvořili: Ing.J.Lysá, Bc.T.Lisý Grantový projekt OPVK - Už vím,čím budu? Aneb co se v mládí naučíš, CZ.1. 07/1.1.32/ ZŠ a MŠ Jince

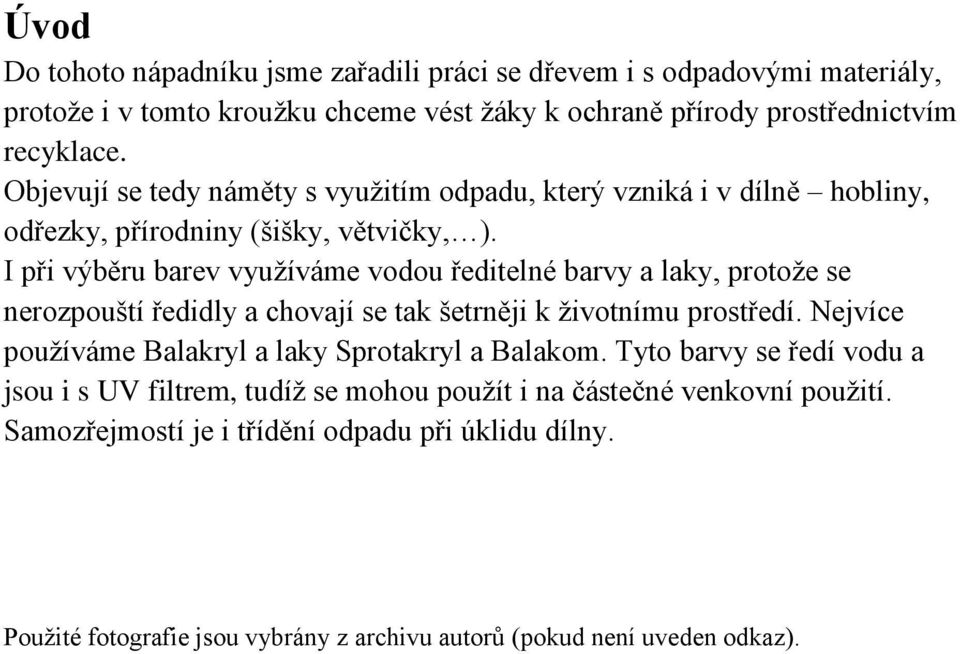

2 Úvod Do tohoto nápadníku jsme zařadili práci se dřevem i s odpadovými materiály, protože i v tomto kroužku chceme vést žáky k ochraně přírody prostřednictvím recyklace. Objevují se tedy náměty s využitím odpadu, který vzniká i v dílně hobliny, odřezky, přírodniny (šišky, větvičky, ). I při výběru barev využíváme vodou ředitelné barvy a laky, protože se nerozpouští ředidly a chovají se tak šetrněji k životnímu prostředí. Nejvíce používáme Balakryl a laky Sprotakryl a Balakom. Tyto barvy se ředí vodu a jsou i s UV filtrem, tudíž se mohou použít i na částečné venkovní použití. Samozřejmostí je i třídění odpadu při úklidu dílny. Použité fotografie jsou vybrány z archivu autorů (pokud není uveden odkaz).

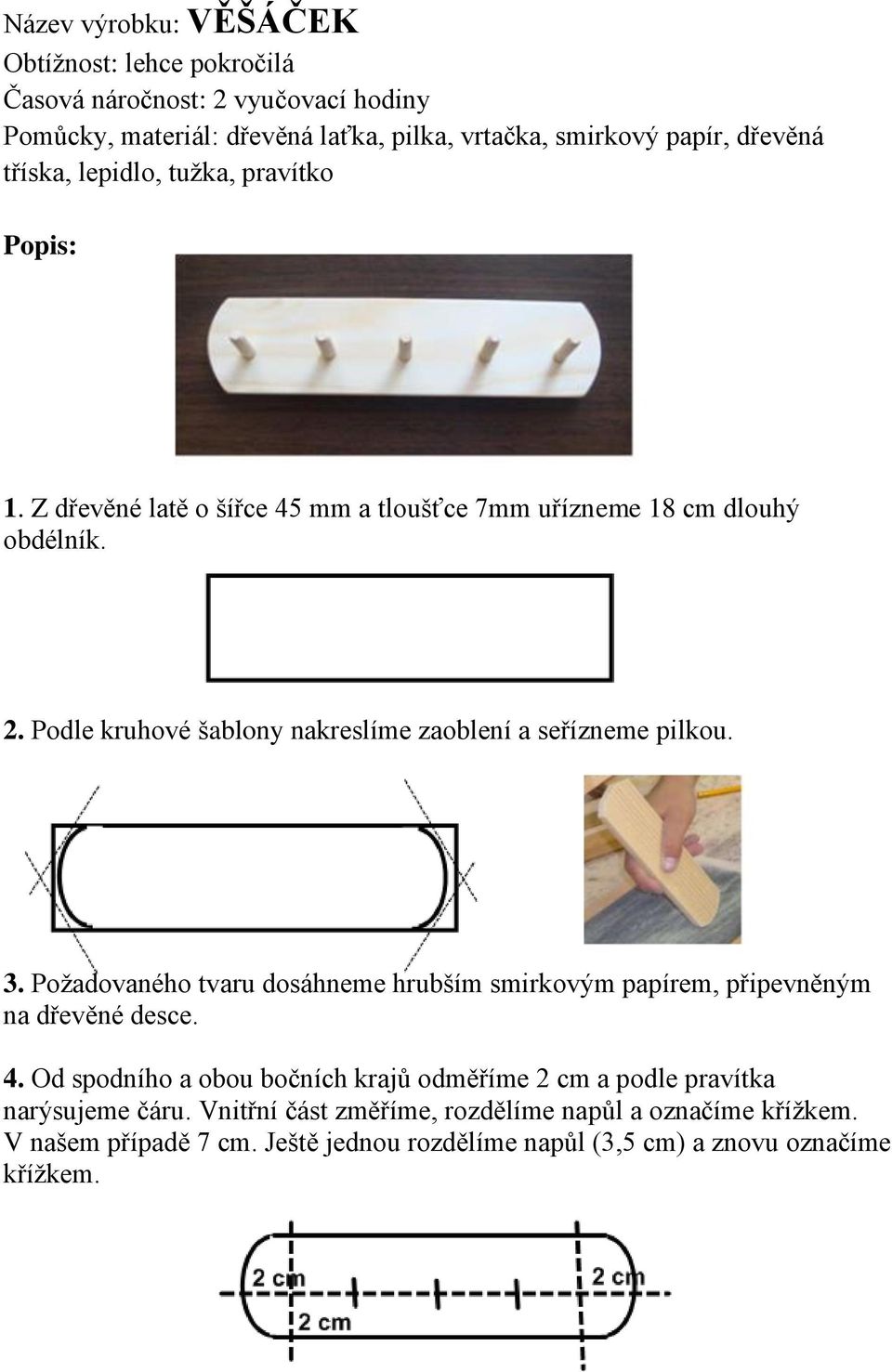

3 Název výrobku: VĚŠÁČEK Obtížnost: lehce pokročilá Časová náročnost: 2 vyučovací hodiny Pomůcky, materiál: dřevěná laťka, pilka, vrtačka, smirkový papír, dřevěná tříska, lepidlo, tužka, pravítko Popis: 1. Z dřevěné latě o šířce 45 mm a tloušťce 7mm uřízneme 18 cm dlouhý obdélník. 2. Podle kruhové šablony nakreslíme zaoblení a seřízneme pilkou. 3. Požadovaného tvaru dosáhneme hrubším smirkovým papírem, připevněným na dřevěné desce. 4. Od spodního a obou bočních krajů odměříme 2 cm a podle pravítka narýsujeme čáru. Vnitřní část změříme, rozdělíme napůl a označíme křížkem. V našem případě 7 cm. Ještě jednou rozdělíme napůl (3,5 cm) a znovu označíme křížkem.

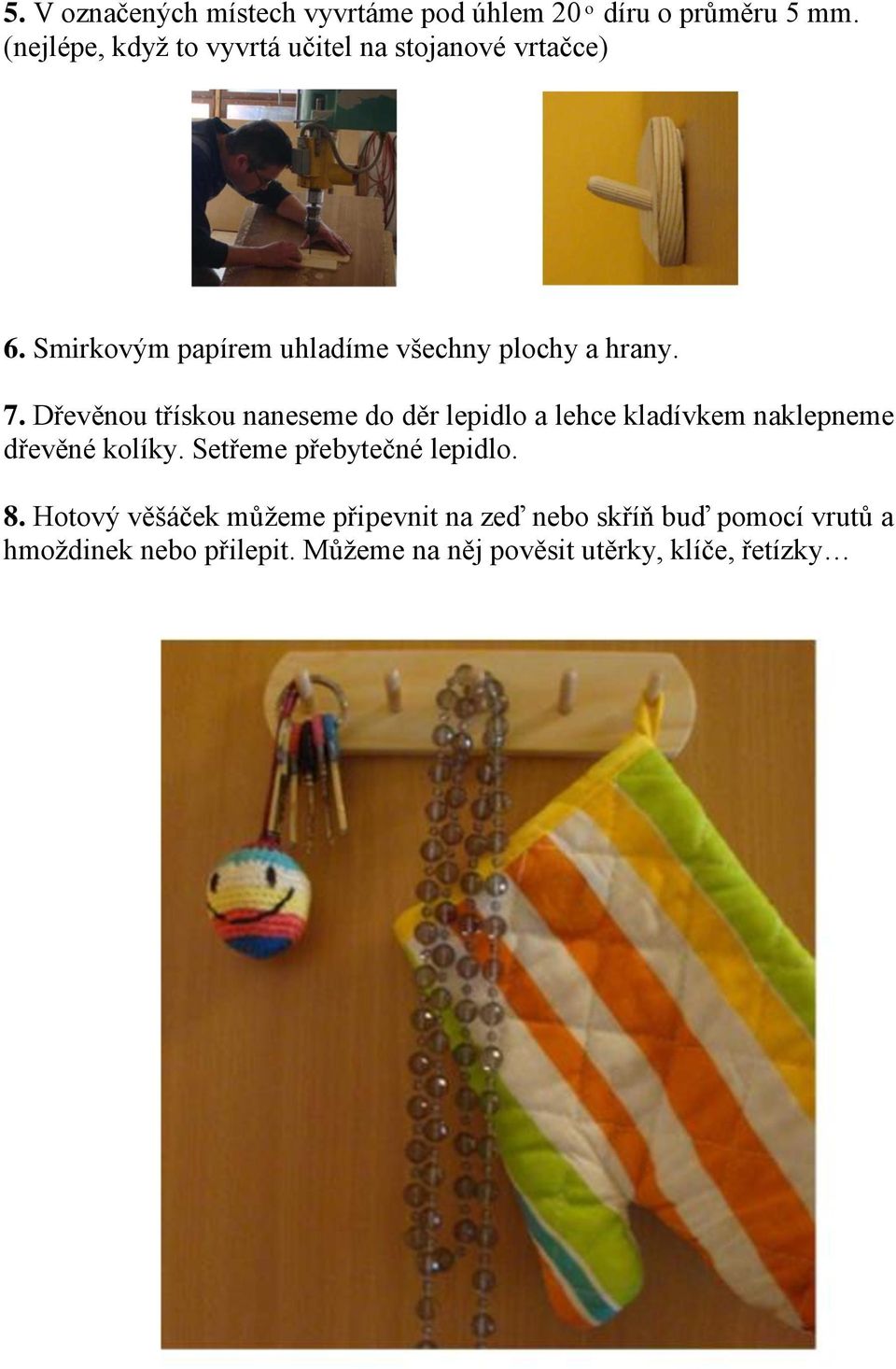

4 5. V označených místech vyvrtáme pod úhlem 20 díru o průměru 5 mm. (nejlépe, když to vyvrtá učitel na stojanové vrtačce) 6. Smirkovým papírem uhladíme všechny plochy a hrany. 7. Dřevěnou třískou naneseme do děr lepidlo a lehce kladívkem naklepneme dřevěné kolíky. Setřeme přebytečné lepidlo. 8. Hotový věšáček můžeme připevnit na zeď nebo skříň buď pomocí vrutů a hmoždinek nebo přilepit. Můžeme na něj pověsit utěrky, klíče, řetízky

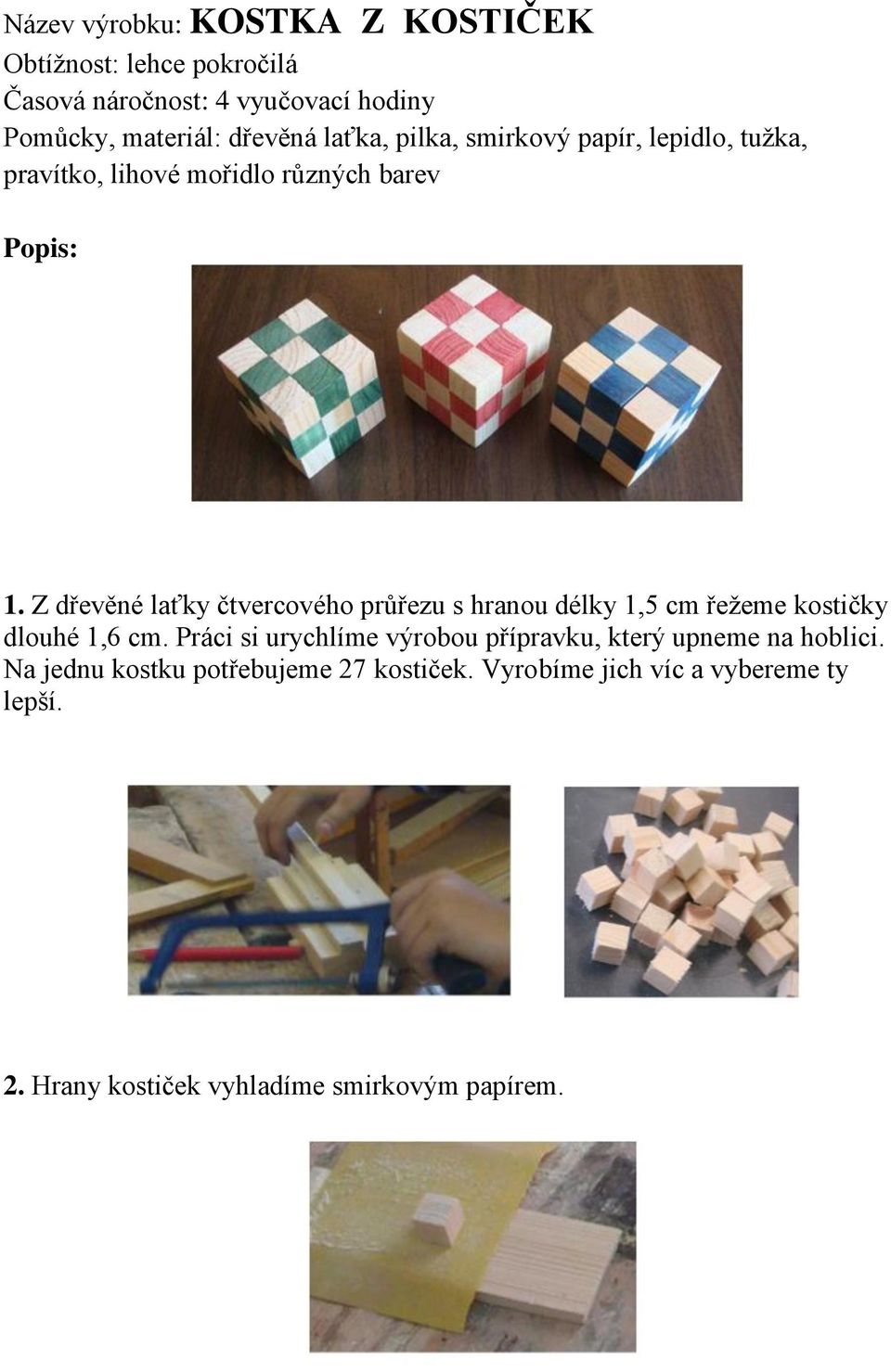

5 Název výrobku: KOSTKA Z KOSTIČEK Obtížnost: lehce pokročilá Časová náročnost: 4 vyučovací hodiny Pomůcky, materiál: dřevěná laťka, pilka, smirkový papír, lepidlo, tužka, pravítko, lihové mořidlo různých barev Popis: 1. Z dřevěné laťky čtvercového průřezu s hranou délky 1,5 cm řežeme kostičky dlouhé 1,6 cm. Práci si urychlíme výrobou přípravku, který upneme na hoblici. Na jednu kostku potřebujeme 27 kostiček. Vyrobíme jich víc a vybereme ty lepší. 2. Hrany kostiček vyhladíme smirkovým papírem.

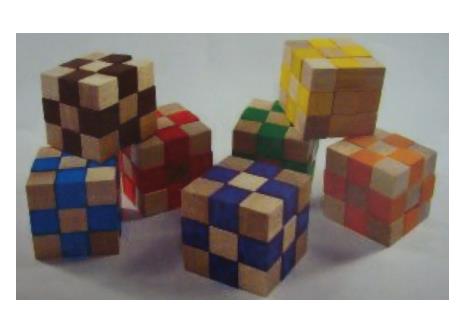

6 3. Kostičky si poskládáme do jednotlivých pater a ty, které budou barevné, lehce namáčíme do mořidla a necháme uschnout. 4. Nejdříve slepíme řady, potom celé patro. Položíme vnější stranou na podložku, lepidlem lehce potřeme strany, které budeme slepovat a přitlačíme k sobě. 5. Vnitřní stranu patra srovnáme smirkovým papírem připevněným na desce. Potom slepíme jednotlivá patra a kostka je hotová.

7 Název výrobku: VELIKONOČNÍ ŘEHTAČKA Obtížnost: lehce pokročilá Časová náročnost: 6 vyučovacích hodin Pomůcky, materiál: dřevěné laťky, pilka, smirkový papír, dřevěná tříska, lepidlo, tužka, pravítko, vrtačka Popis: 1. Z dřevěné latě o rozměrech 45 a 7 mm uřízneme 2 kusy délky 15 cm. Na jedné straně podle kruhové šablony nakreslíme zaoblení, uřízneme kraje a zbytek zaoblení zbrousíme smirkovým papírem. 2. Obě desky podélně rozdělíme na polovinu a od zaobleného kraje odměříme 25 mm a vyznačíme místo pro díru o průměru 6 mm, kterou vyvrtáme.

8 3. Z latě o rozměrech 3,2 a 2 cm uřízneme dva kvádry o délce 3 cm. Řezy uhladíme smirkovým papírem. Mezi oba kousky vlepíme lištu z pružného a tvrdého dřeva o délce 11,5 cm, výšce 2,3 cm a tloušťce 2 mm. 4. Do dřevěné tyče s hvězdicovitým průřezem (s 12 hroty) vyvrtáme (nejlépe strojově) díru o průměru 5 mm, vytřeme lepidlem a z obou stran natlučeme kladivem dřevěné kolíčky. Nahoře by měl přečnívat 12 mm. 5. Připravíme si držadlo: z tyče se čtvercovým průřezem s délkou hrany 2 cm nebo s osmiúhelníkovým průřezem uřízneme asi 11 cm, na jednom konci vyznačíme střed a vyvrtáme opět díru o průměru 5 mm a hloubce asi 2 cm. Druhý konec zaoblíme do kulata. Pokud použijeme tyč čtvercového průřezu, podélné hrany zkosíme na podložce se smirkovým papírem, aby dobře padla do ruky. 6. Sestavíme řehtačku: část s lištou přilepíme k jedné desce.

9 Než přilepíme druhou desku, nesmíme zapomenout vložit hvězdicový váleček s kolíčky. Přilepíme druhou desku a zajistíme hřebíčky. Po zaschnutí lepidla zbrousíme a uhladíme všechny hrany smirkovým papírem, vše musí být hladké a zaoblené. Nakonec na kolíček, který vyčnívá, přilepíme držadlo. Necháme zaschnout a můžeme řehtat.

10 Název výrobku: KÁČA Obtížnost: lehce pokročilá Časová náročnost: 3 vyučovací hodiny Pomůcky, materiál: dřevěné tyče s kruhovým průřezem, barevná mořidla, pilka, vrtačka, kladivo, smirkový papír, lepidlo Popis: 1) Z dřevěné tyče kruhového průřezu s průměrem 35 mm uřízneme válečky o výšce 1 cm. Můžeme řezat ručně nebo strojově. Válečky vyhladíme smirkovým papírem 2) Vložením do přípravku s hřebíkem uprostřed vyznačíme místo, kde budeme vrtat díru.

11 3) Doprostřed lehce zatlučeme hřebík a namáčíme do mořidel různých barev. Osušíme hadrem a necháme uschnout. 4) Pak odstraníme hřebík a vyvrtáme uprostřed díru. Můžeme ručně nebo strojově. 5) Z dřevěné tyče o průměru 5 mm uřízneme 6 cm dlouhé tyčky. Na jedné straně obrousíme hrany smirkovým papírem, na druhé straně ořežeme ořezávátkem na tužky do špičky. 6) Do vyvrtané díry naneseme dřevěnou třískou lepidlo a kladivem zatlučeme tyčku tak, aby špička měla délku asi 2 cm. A můžeme si hrát.

12 Název výrobku: STOJÁNEK NA MOBILNÍ TELEFON Obtížnost: lehce pokročilá Časová náročnost: 4 vyučovací hodiny Pomůcky, materiál: dřevěné hranoly, dřevěná tyčka, drát, pilka, hoblík, kladivo, smirkový papír, lepidlo Popis: 1) Uřízneme 2 dřevěné kvádry: jeden o rozměrech 9 x 4,5 x 1,2 cm a druhý 9 x 2,5 x 1,2 cm. Hrany upravíme strojově nebo pomocí hoblíku, rašple a smirkového papíru. Smirkovým papírem vyhladíme všechny plochy a hrany. 2) Na menší hranol překreslíme pomocí šablony kruhovou výseč a rašplí upravíme na požadovaný tvar. Vyhladíme smirkovým papírem.

13 3) V rozích hranolků vyznačíme místa, kde budeme vrtat. 4) Vyvrtáme otvory asi 0,5 cm hluboké s průměrem 0,5 cm, otvory označené hvězdičkou mají průměr 0,2 cm. Větší hranolek jsme označili logem SOU. 5) Z dřevěné tyče o průměru 0,5 cm uřízneme 2 tyčky dlouhé 5 cm a řezy očistíme smirkovým papírem. 6) Do děr naneseme dřevěnou třískou lepidlo a obě části stojánku spojíme.

14 7) 12 cm dlouhý drát o průměru 2 mm vytvarujeme drát do požadovaného tvaru. Děti použily polotovar vyrobený v SOU. Kladivem ho zatlučeme do připravených děr. Je lepší, když je drát na koncích do špičky. A můžeme dát mobil do stojánku.

15 Název výrobku: RÁMEČEK Obtížnost: lehce pokročilá Časová náročnost: 4 vyučovacích hodin Pomůcky, materiál: dřevěné latě, pila, lupínková pila, pilník, smirkový papír, lepidlo, kovové spony, tužka Popis: 1) Z dřevěné latě o šířce 4,5 cm a tloušťce 1 cm uřízneme 2 kusy 28 cm a 2 kusy 23 cm dlouhé, řežeme pod úhlem 45. Hrany po řezu vyhladíme smirkovým papírem. 2) Podle šablony překreslíme vzor na vnější hranu a vyřízneme lupínkovou pilkou.

16 3) Upneme do svěráku, pilníkem a smirkovým papírem upravíme do požadovaného tvaru. 4) Jednotlivé části položíme na rovnou plochu, boční hrany natřeme lepidlem a pomocí kovových svorek přilepíme k sobě. 5) Po zaschnutí lepidla ještě vyhladíme nerovnosti, odstraníme přebytečné lepidlo. Do tohoto rámečku se vejde obrázek nebo fotografie velikosti A5.

17 Název výrobku: MEČ Obtížnost: lehce pokročilá Časová náročnost: 6 vyučovacích hodin Pomůcky, materiál: dřevěné latě, pila, pilník, hoblík, smirkový papír, lepidlo, tužka Popis: 1) Na dřevěný kvádr o rozměrech 20 x 4 x 3 cm překreslíme požadovaný tvar. Vyřízneme ručně nebo strojově. Upravíme rašplí, pilníkem a smirkovým papírem do hladka.

18 2) Z latě o průřezu 4 x1 cm uřízneme 90 cm dlouhý meč. Řez začistíme smirkovým papírem. 3) Na jedné straně odměříme 20 cm na rukojeť. Na zbytek narýsujeme zúžení podle obrázku. 1 cm 20 cm 1 cm 4) Hoblíkem upravíme požadovaný tvar. Hrany lehce zhoblujeme a smirkovým papírem srovnáme nerovnosti a vyhladíme.

19 5) Zhoblujeme i hrany rukojeti a smirkovým papírem zakulatíme, aby se meč dobře držel. 6) Otvor v příčce zvětšíme rovným pilníkem tak, aby šla nasadit na meč. Aby dobře držela, přilepíme ji.

20 Název výrobku: PODLOŽKA POD HRNCE Obtížnost: lehce pokročilá Časová náročnost: 3 vyučovací hodiny Pomůcky, materiál: dřevěné latě, pila, pilník, smirkový papír, lepidlo, tužka Popis: 1) Z dřevěné latě o průřezu 2 x 0,5 cm nařežeme 7 kusů dlouhých 20 cm. Začistíme na řezu 2) Laťky po celé délce vyhladíme smirkovým papírem. Hranu latě, která je na kraji zaoblíme.

21 3) Podložku sestavíme na rovné desce, přilepíme a necháme zaschnout. 4) Po zaschnutí očistíme od přebytečného lepidla. Pokud chceme větší podložku, použijeme 9 tyček. Postup je stejný.

22 Název výrobku: DOMEČEK PRO KŘEČKA Obtížnost: pokročilá Časová náročnost: 10 vyučovacích hodin Pomůcky, materiál: dřevěné latě, překližka, pila, lupínková pilka, hoblík, pilník, smirkový papír, lepidlo, tužka Popis: 1) Z latě o průřezu 2 x 0,5 cm nařežeme asi 20 kusů 20 cm dlouhých tyček.

23 2) Hrany na jedné straně lehce zhoblujeme. Na obrázku je průřez. Celou plochu vyhladíme smirkovým papírem. 2) Na překližku překreslíme přední část s otvorem a záda domečku. My jsme je skládali ze 3 částí, lépe se vyřezávaly lupínkovou pilkou. Rozměry na následující straně. 3) Pilníkem zarovnáme nerovnosti a smirkovým papírem vyhladíme. Jednotlivé části slepíme, položíme na rovnou podložku a necháme dostatečně zaschnout.

24 4) Slepenou přední a zadní část domečku očistíme od přebytečného lepidla a zarovnáme nerovnosti ) Uřízneme 15 cm dlouhou laťku většího průřezu a spojíme obě části domečku. 6) Začneme přilepovat střechu. Nejdříve přilepíme boční části.

25 7) Izolepou stáhneme k sobě a nalepíme zbytek. Opět stáhneme izolepou. 8) Nahoru potřebujeme užší laťku. Tu získáme zhoblováním té původní. 9) Odstraníme hřebíky a vyjmeme dřeva, která držela tvar domečku. 10) Nakonec zarovnáme, začistíme a můžeme jít koupit křečka.

26 Název výrobku: JEŽEK Obtížnost: pokročilá Časová náročnost: 5 vyučovacích hodin Pomůcky, materiál: překližka, špejle, kolečka, lupínková pilka, pilník, smirkový papír, tužka, fixy, temperové barvy, tkanička Popis: 1) Vytvoříme si šablonu a tu pak překreslíme na dřevěnou desku o tloušťce 8 mm. 2) Opatrně vyřízneme lupínkovou pilkou, nejlépe elektrickou.

27 3) Požadovaného tvaru dosáhneme pilníkem a vyhladíme smirkovým papírem. 4) Vrtačkou vyvrtáme otvory o průměru 5 mm, závrtníkem zkosíme hrany děr. Opět vyhladíme smirkovým papírem. 5) U nožiček vyvrtáme díru, kterou projde špejle, o průměru 2 mm. 6) Čtyři kolečka (polotovar) o průměru cca 2 cm a tloušťce 0,5 cm vyhladíme smirkovým papírem a uprostřed vyvrtáme dírku na špejli. Nejlépe pomocí přípravku.

28 7) Uřízneme dvě 2 cm dlouhé špejle, přiděláme 1 kolečko, protáhneme dírkou v nožičkách a přiděláme druhé kolečko. Můžeme si pomoci kladivem. 8) Ježkovi namalujeme oči a bodliny, fixem nebo temperovou barvou. 9) Můžeme provléknout tkaničku.

29 Název výrobku: OBRÁZEK Obtížnost: začátečník Časová náročnost: 5 vyučovacích hodin Pomůcky, materiál: dřevěné latě se čtvercovým průřezem 1x1 cm, kolečka, pilka, smirkový papír, úhelnice, překližka, tužka, lepidlo Popis: 1) Z dřevěné latě čtvercového průřezu s délkou hrany 1 cm nařežeme kostičky. 2) Nerovnosti a hrubé hrany srovnáme smirkovým papírem. Kostičky doplníme kolečky a jinými polotovary.

30 3) Uřízneme přiměřeně velkou desku z překližky. 4) Kostičky a další části nalepíme lepidlem na dřevo, přebytečné lepidlo otřeme ubrouskem a necháme zaschnout.

31 Název výrobku: KVĚTINÁČEK Obtížnost: začátečník Časová náročnost: 6 vyučovacích hodin Pomůcky, materiál: dřevěné latě se čtvercovým průřezem 1x1 cm, pilka, smirkový papír, úhelnice, překližka, tužka, lepidlo, mořidlo, temperové barvy Popis: 1) Z dřevěné lišty o průřezu 1 x 0,8 cm uřízneme 12 kusů dlouhých 11 cm a 12 kusů dlouhých 7 cm. Hrany zarovnáme a vyhladíme smirkovým papírem. 2) Z překližky uřízneme čtverec 9 x 9 cm, použijeme ho jako dno květináčku. 3) Na dno nalepíme 2 delší tyčky na výšku proti sobě se stejným přesahem na obou stranách, kratší tyčky nalepíme podle obrázku. Ve druhém patru nalepíme tyčky opačně.

32 4) Postup opakujeme ještě 2x. Celkem má květináček 6 pater. 5) Přebytečné lepidlo otřeme ubrouskem a necháme dostatečně zaschnout. Květináček můžeme nechat v přírodní barvě nebo můžeme natřít mořidlem a domalovat temperovými barvami.

33 Název výrobku: DOMEČEK PRO VČELKY SAMOTÁŘKY Obtížnost: pokročilá Časová náročnost: 8 vyučovacích hodin Pomůcky, materiál: poleno, překližka, lať trojúhelníkového průřezu, bambusová tyč, kladivo, hřebíky, šrouby, pila, vrtačka, smirkový papír, přírodní provázek Popis: 1) Poleno rozřízneme podélně. 2) Upneme do svěráku a elektrickou vrtačkou vyvrtáme z obou stran díry o průměru 0,3 1 cm.

34 3) Střechu vyrobíme ze 2 obdélníků, které uřízneme z překližky. K sobě je spojíme lištou o průřezu pravoúhlého trojúhelníka. Přilepíme lepidlem na dřevo, pro jistotu použijeme i hřebíčky. Můžeme natřít hnědým mořidlem. 4) Střechu přitlučeme hřebíky nebo použijeme vruty do dřeva. 5) Z bambusových dutých tyčí nařežeme tyčky a vyplníme střechu.

35 6) Domeček pro včelky samotářky se buď zavěsí na větev stromu, nebo se připevní na asi 1m dlouhou tyč a zapíchne do trávy.

36 Název výrobku: SÁŇKY Obtížnost: lehce pokročilá Časová náročnost: 6 vyučovacích hodin Pomůcky, materiál: překližka, lupínková pila, pilník, smirkový papír, tyčka Popis: 1) Vyrobíme si šablonu na postranice, potom překreslíme na překližku silnou 3 mm a co nejpřesněji vyřízneme na lupínkové pilce ,5 cm

37 2) Nepřesnosti zarovnáme opatrně pilníkem a hrany vyhladíme smirkovým papírem. 3) Na předním konci postranic vyvrtáme díru o průměru 8 mm. 4) Z překližky uřízneme 4 obdélníky o rozměrech 10 x 3 cm. Hrany zaoblíme a vyhladíme smirkovým papírem 5) Na předním konci spojíme obě části tyčkou o průměru 8 mm a přilepíme, aby lépe držela. 6) Obdélníky přilepíme na postranice stejně daleko od sebe se stejným přesahem na obou stranách a necháme dostatečně zaschnout.

38 Název výrobku: STOJÁNEK NA TUŽKY Obtížnost: mírně pokročilá Časová náročnost: 8 vyučovacích hodin Pomůcky, materiál: překližka, pila, pilník, smirkový papír, lepidlo, temperové barvy, bezbarvý lak Popis: 1) Nejdříve si vyrobíme šablonu. 5 cm 7,5 7 cm

39 2) Překreslíme na překližku a vyřízneme na lupínkové pilce, nepřesnosti upravíme pilníkem, nakonec vyhladíme smirkovým papírem. 3)Do požadovaného tvaru upravíme pilníkem a hrany vyhladíme smirkovým papírem. Temperovými barvami namalujeme květinu a lupínky a necháme zaschnout. 4) Z překližky vyřízneme boční strany: 2 x obdélník o rozměrech 9 x 5 cm, zadní část: obdélník 9 x 6,5 cm a dno: 6,5 x 8 cm. U dna zaoblíme hrany. 5) Slepíme přední, zadní a boční části k sobě a necháme zaschnout ve svěráku.

40 Název výrobku: STOJÁNEK NA UBROUSKY Obtížnost: mírně pokročilá Časová náročnost: 8 vyučovacích hodin Pomůcky, materiál: překližka, pila, pilník, smirkový papír, lepidlo, bezbarvý lak Popis: 1) Vyrobíme si šablonu ve tvaru srdce, na jedné straně rovnou. Délka rovné hrany je 10 cm, výška 7,5 cm. Šablonu 2x překreslíme na překližku a vyřízneme na lupínkové pilce. 2) Na požadovaný tvar upravíme pilníkem a smirkovým papírem. S pilníkem pracujeme opatrně, netlačíme na něj, aby se překližka neuštípla.

41 3) Z překližky uřízneme destičku o rozměrech 5 x 15 cm, hrany zaoblíme a vyhladíme smirkovým papírem. 4) Mezi srdíčka vložíme hranolek široký 2,5 cm a celé přilepíme na desku lepidlem na dřevo. Necháme zaschnout a přebytečné lepidlo odstraníme.

42 Název výrobku: VÁNOČNÍ OZDOBY Z HOBLIN Obtížnost: začátečník Časová náročnost: 6 vyučovacích hodin Pomůcky, materiál: hobliny, lepidlo, kolíčky na prádlo Popis: 1) Nejdříve si vyrobíme hobliny, hoblíkem z měkkého dřeva. 2) Hobliny nastříháme, slepíme do požadovaného tvaru a přidržíme kolíčkem na prádlo. 2) Vyrobili jsme kytičky, hvězdy, ptáčky, sněhuláky.

43

44 Název výrobku: AUTÍČKO Obtížnost: mírně pokročilá Časová náročnost: 8 vyučovacích hodin Pomůcky, materiál: překližka, dřevěná kolečka, pilka, pilník, smirkový papír, tužka, vypalovačka na dřevo, lepidlo Popis: 1) Vytvoříme šablonu ve tvaru auta, překreslíme na překližku a vyřízneme na lupínkové pilce. 2) Na požadovaný tvar upravíme pilníkem a smirkovým papírem. 3) Auto dokreslíme tužkou.

45 4) Vypalovačkou na dřevo vypálíme linie nakreslené tužkou. 5) Nakonec dolepíme kolečka. Auto můžeme připevnit na zeď jako obrázek nebo můžeme obrysy auta vypálit z obou stran, kolečka přilepit také z obou stran.

46 Název výrobku: TEPLOMĚR STROMEČEK Obtížnost: pokročilá Časová náročnost: 8 vyučovacích hodin Pomůcky, materiál: překližka, pilka, pilník, smirkový papír, tužka, lepidlo, zelený a hnědý balakryl Popis: 1) Překreslíme šablonu na tenkou dřevěnou desku a vyřízneme na lupínkové pilce. 2) Na požadovaný tvar upravíme pilníkem a vyhladíme smirkovým papírem.

47 3) Stromeček nabarvíme zeleným balakrylem a necháme zaschnout. 4) Dřevěný teploměr nabarvíme hnědým balakrylem. 5) Po zaschnutí barvy nalepíme teploměr na stromeček. Stromeček dozdobíme šiškami.
