1 KNÍŽKA PLNÁ TVOŘENÍ DŘEVO, KOV A JÁ III., IV. Vytvořil: kolektiv mistrů odborného výcviku SOU Hluboš Grantový projekt OPVK - Už vím,čím budu? Aneb co se v mládí naučíš, CZ.1. 07/1.1.32/ SOU Hluboš

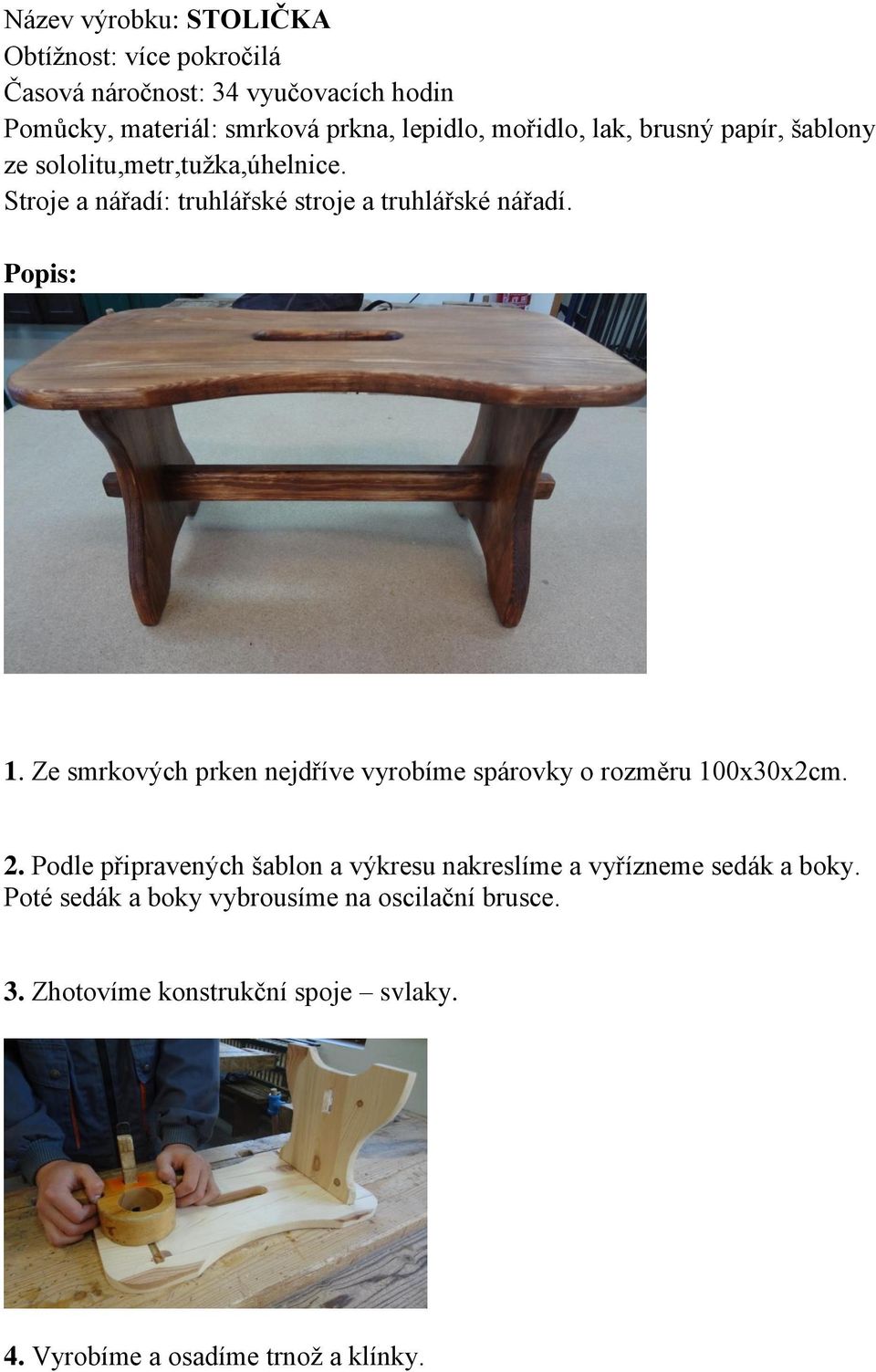

2 Název výrobku: STOLIČKA Obtížnost: více pokročilá Časová náročnost: 34 vyučovacích hodin Pomůcky, materiál: smrková prkna, lepidlo, mořidlo, lak, brusný papír, šablony ze sololitu,metr,tužka,úhelnice. Stroje a nářadí: truhlářské stroje a truhlářské nářadí. Popis: 1. Ze smrkových prken nejdříve vyrobíme spárovky o rozměru 100x30x2cm. 2. Podle připravených šablon a výkresu nakreslíme a vyřízneme sedák a boky. Poté sedák a boky vybrousíme na oscilační brusce. 3. Zhotovíme konstrukční spoje svlaky. 4. Vyrobíme a osadíme trnož a klínky.

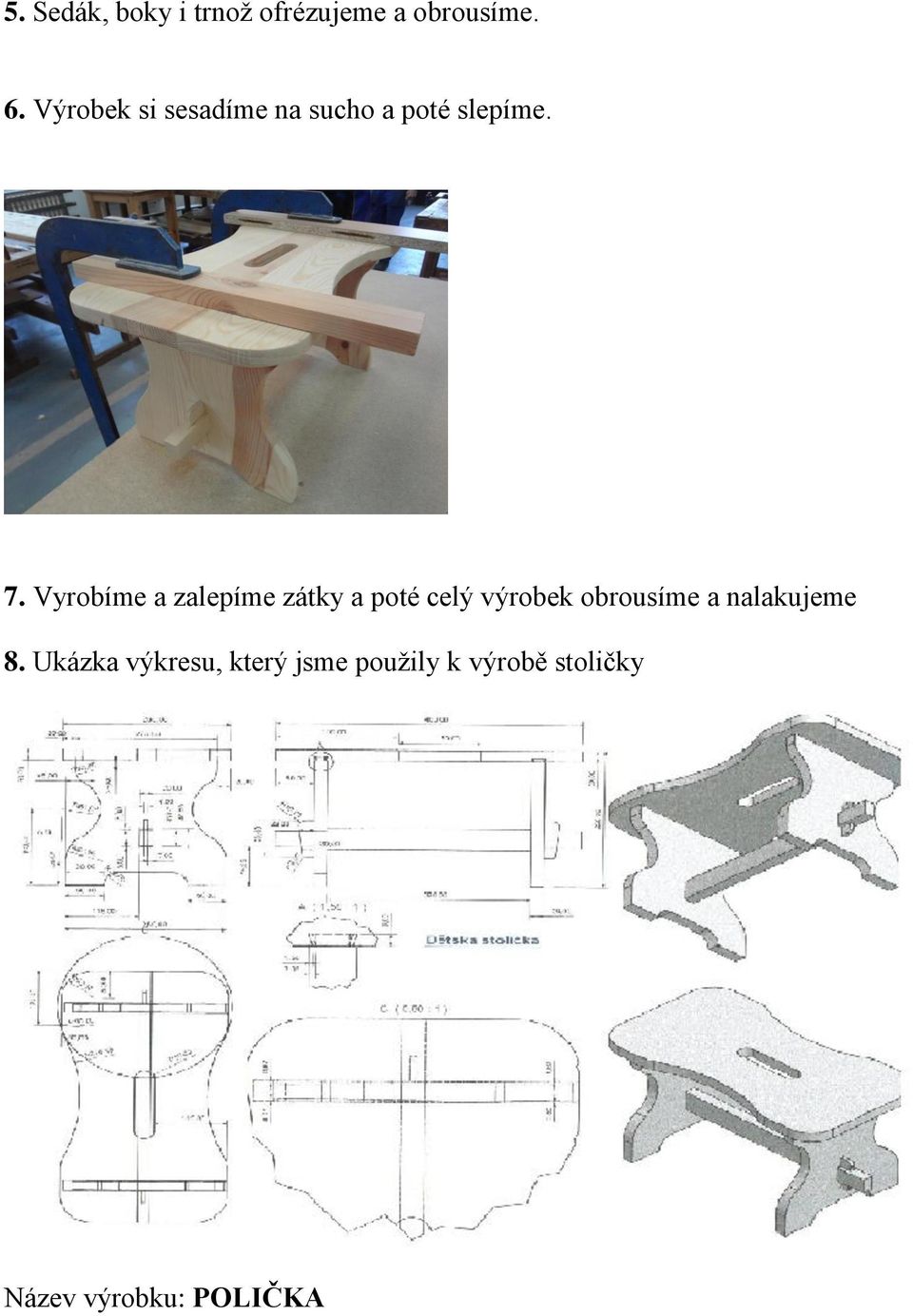

3 5. Sedák, boky i trnož ofrézujeme a obrousíme. 6. Výrobek si sesadíme na sucho a poté slepíme. 7. Vyrobíme a zalepíme zátky a poté celý výrobek obrousíme a nalakujeme 8. Ukázka výkresu, který jsme použily k výrobě stoličky Název výrobku: POLIČKA

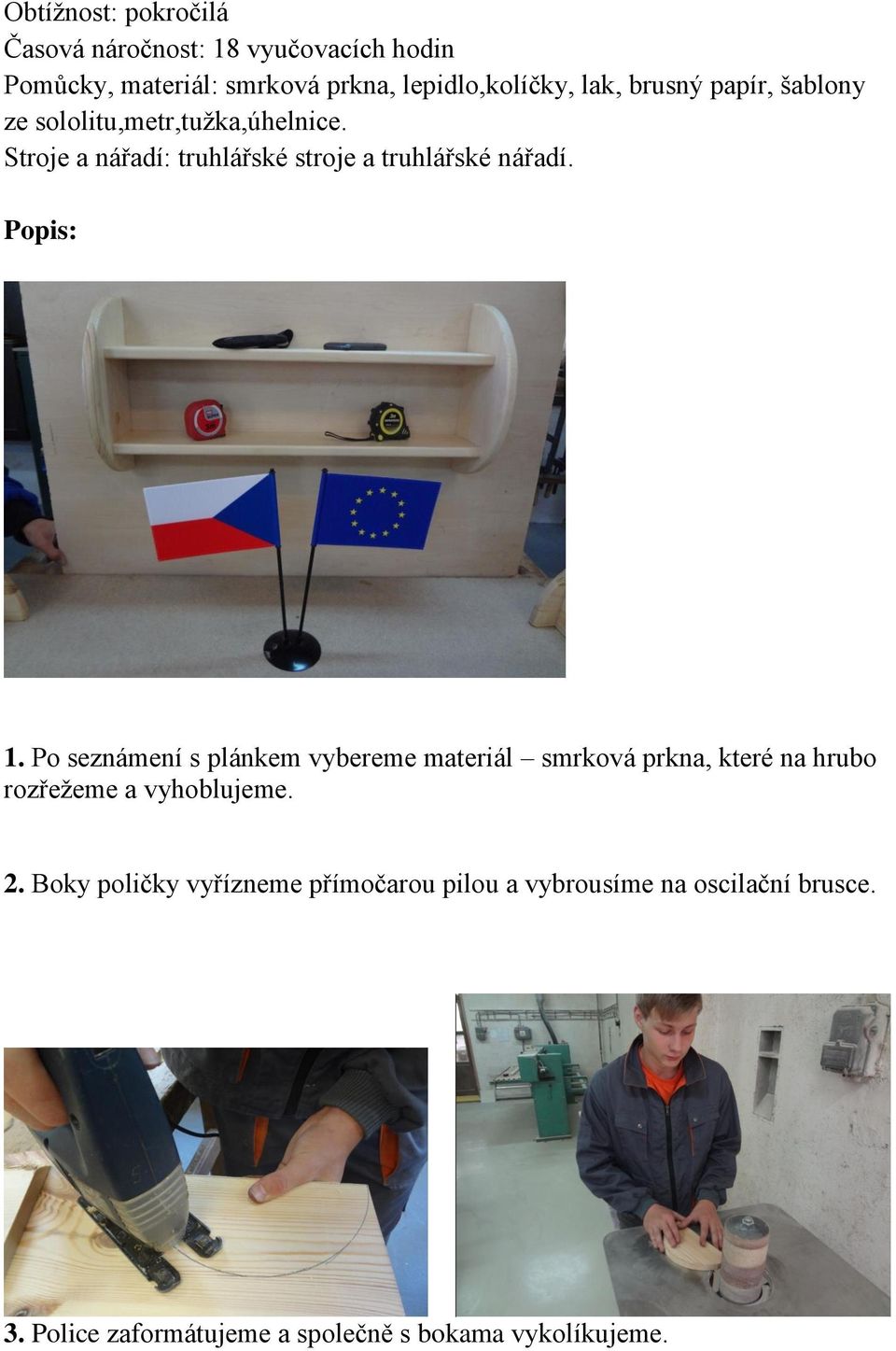

4 Obtížnost: pokročilá Časová náročnost: 18 vyučovacích hodin Pomůcky, materiál: smrková prkna, lepidlo,kolíčky, lak, brusný papír, šablony ze sololitu,metr,tužka,úhelnice. Stroje a nářadí: truhlářské stroje a truhlářské nářadí. Popis: 1. Po seznámení s plánkem vybereme materiál smrková prkna, které na hrubo rozřežeme a vyhoblujeme. 2. Boky poličky vyřízneme přímočarou pilou a vybrousíme na oscilační brusce. 3. Police zaformátujeme a společně s bokama vykolíkujeme.

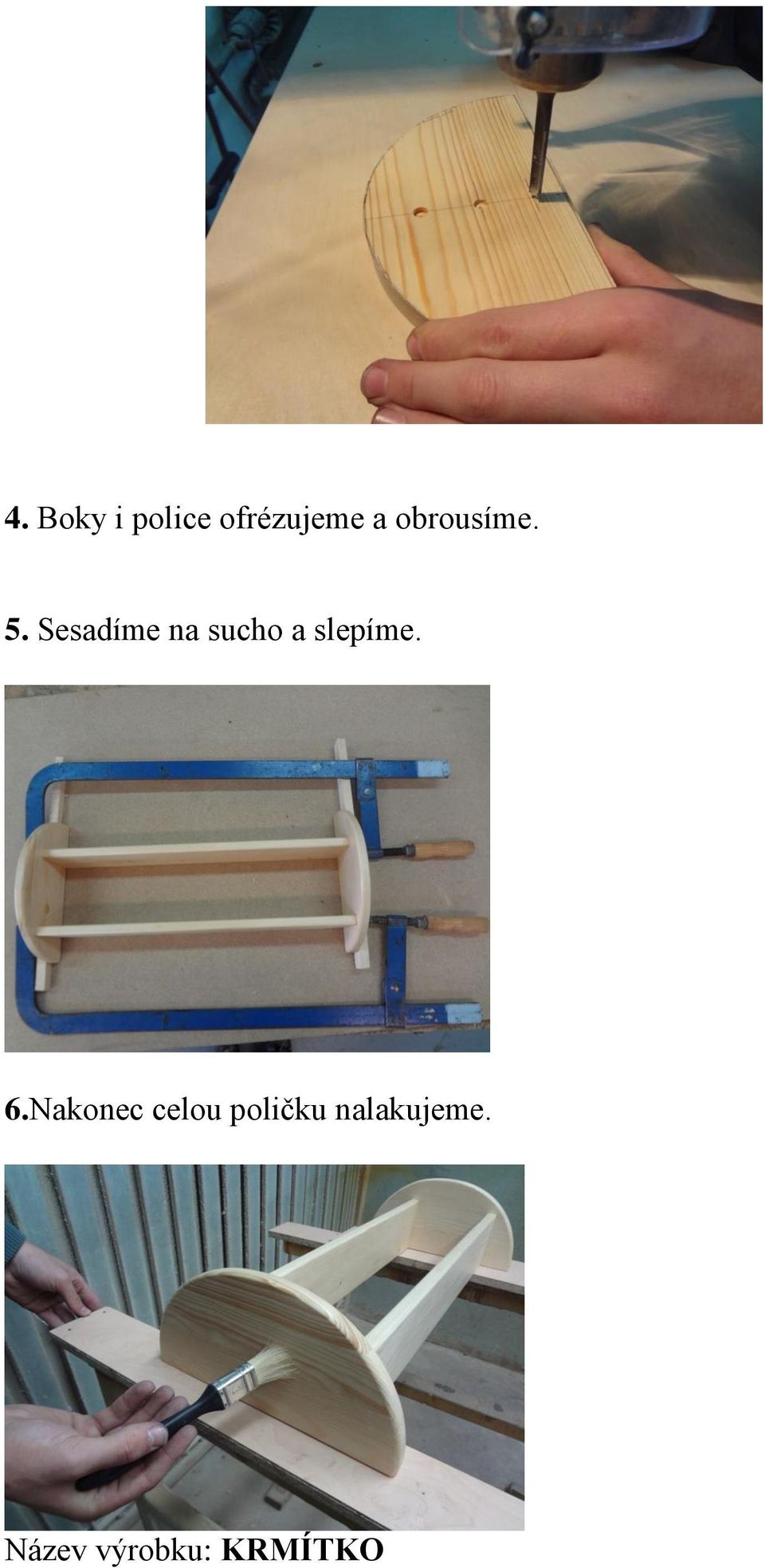

5 4. Boky i police ofrézujeme a obrousíme. 5. Sesadíme na sucho a slepíme. 6.Nakonec celou poličku nalakujeme. Název výrobku: KRMÍTKO

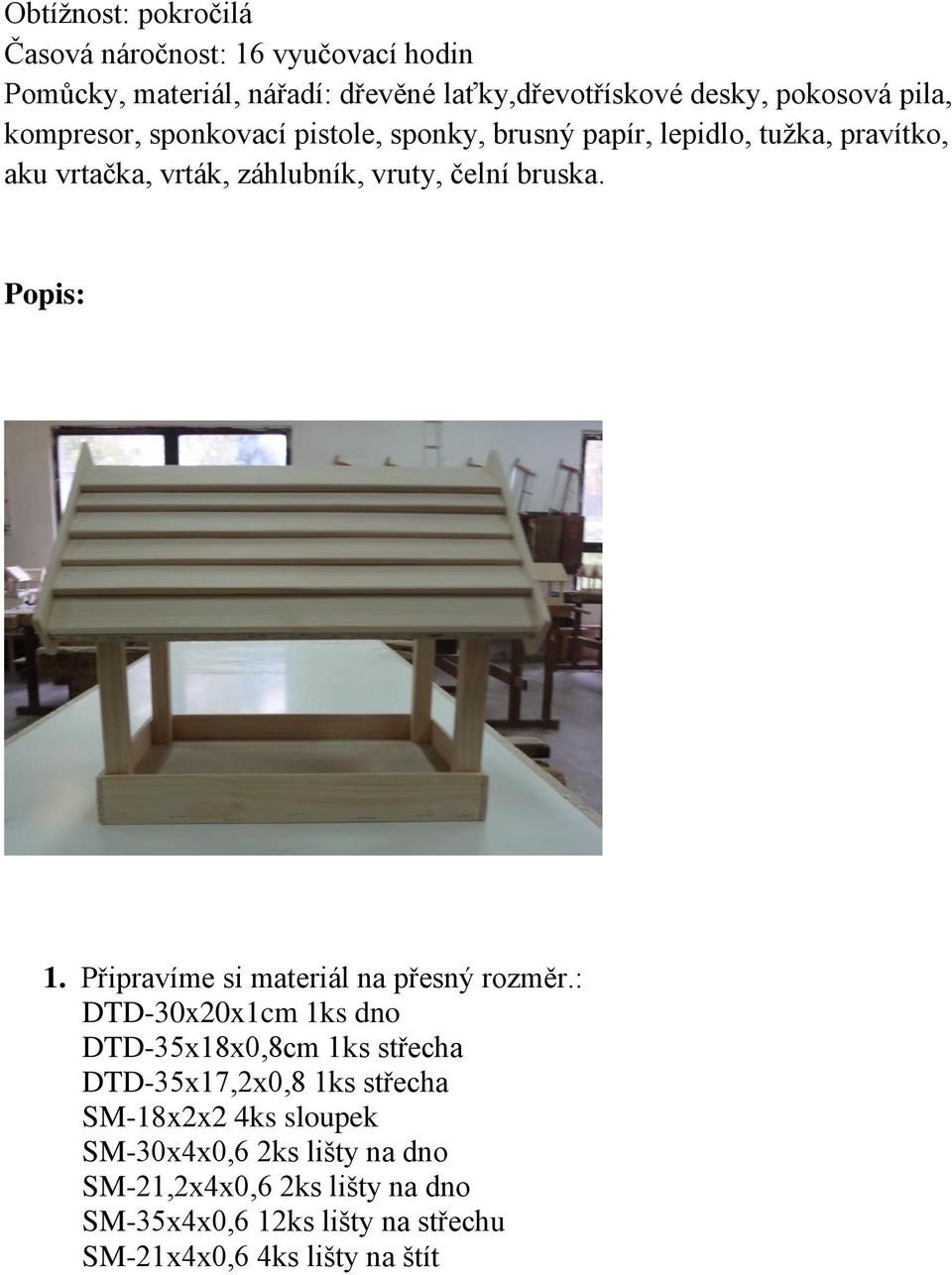

6 Obtížnost: pokročilá Časová náročnost: 16 vyučovací hodin Pomůcky, materiál, nářadí: dřevěné laťky,dřevotřískové desky, pokosová pila, kompresor, sponkovací pistole, sponky, brusný papír, lepidlo, tužka, pravítko, aku vrtačka, vrták, záhlubník, vruty, čelní bruska. Popis: 1. Připravíme si materiál na přesný rozměr.: DTD-30x20x1cm 1ks dno DTD-35x18x0,8cm 1ks střecha DTD-35x17,2x0,8 1ks střecha SM-18x2x2 4ks sloupek SM-30x4x0,6 2ks lišty na dno SM-21,2x4x0,6 2ks lišty na dno SM-35x4x0,6 12ks lišty na střechu SM-21x4x0,6 4ks lišty na štít

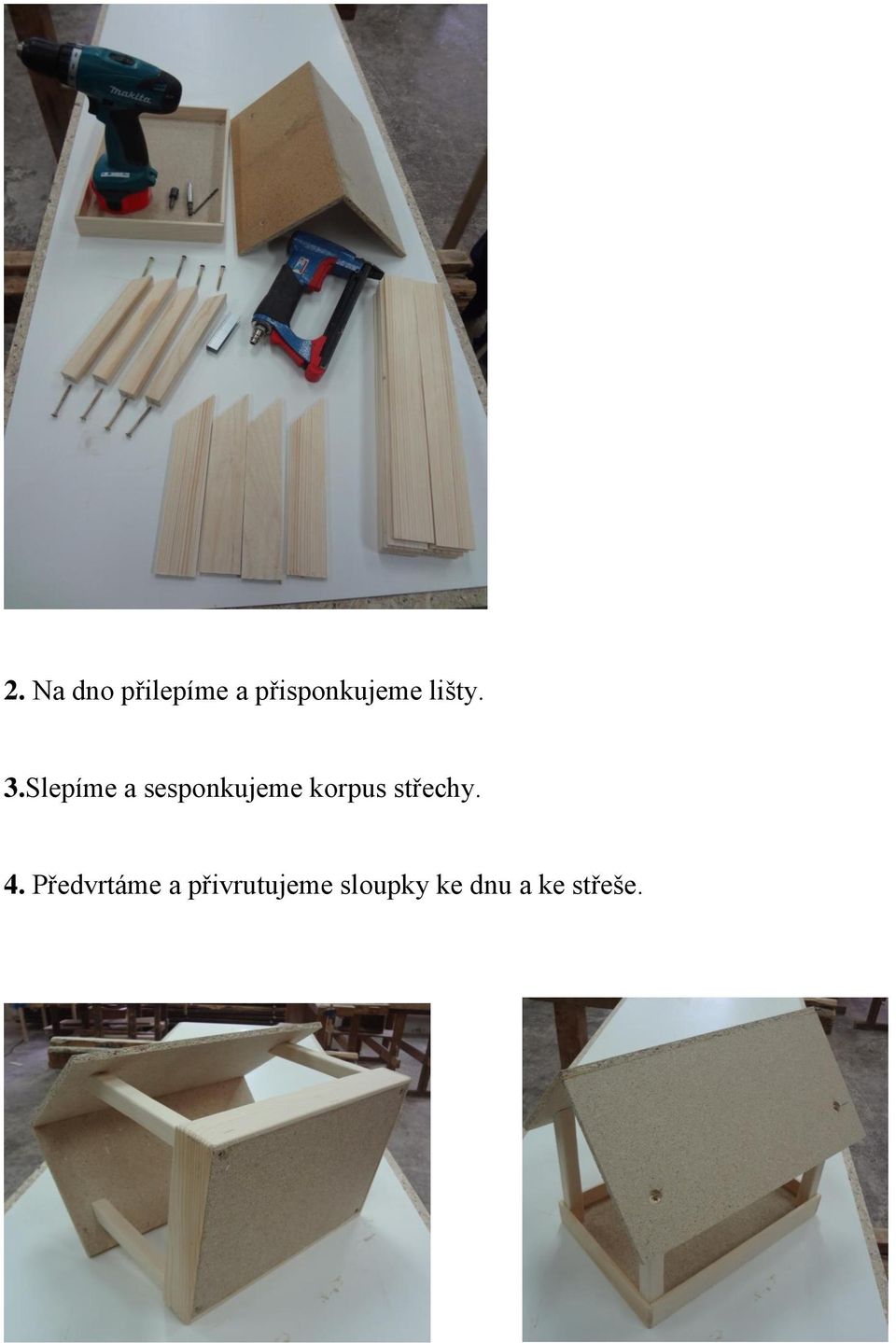

7 2. Na dno přilepíme a přisponkujeme lišty. 3.Slepíme a sesponkujeme korpus střechy. 4. Předvrtáme a přivrutujeme sloupky ke dnu a ke střeše.

8 5. Přisponkujeme lišty na střechu, hřeben zhoblujeme do úhlu a slepíme. Na čelní brusce zabrousíme čela lišt, aby byly zároveň s korpusem. 6. Přisponkujeme lišty na štít. 7. Celé krmítko přebrousíme brusným papírem.

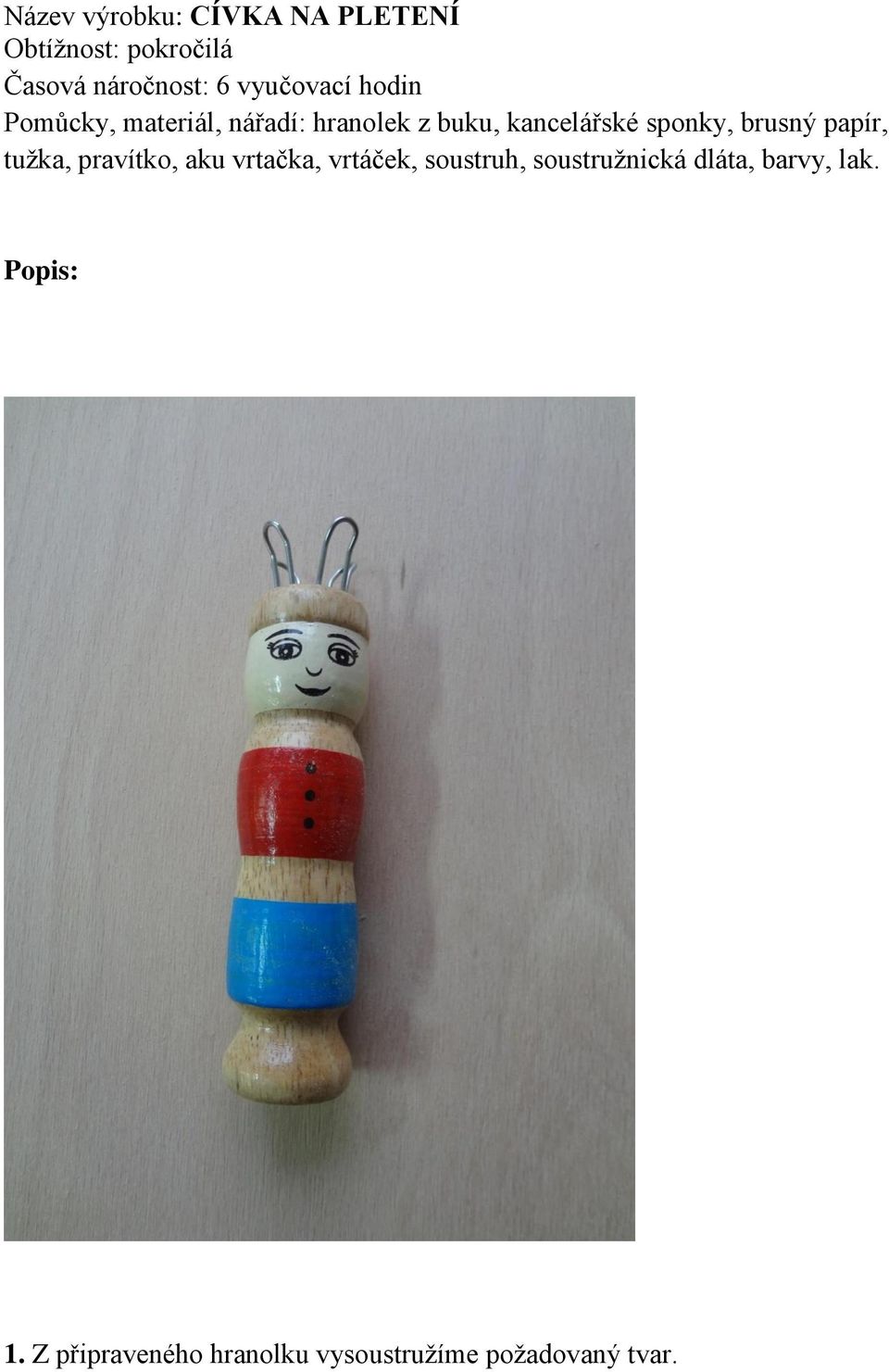

9 Název výrobku: CÍVKA NA PLETENÍ Obtížnost: pokročilá Časová náročnost: 6 vyučovací hodin Pomůcky, materiál, nářadí: hranolek z buku, kancelářské sponky, brusný papír, tužka, pravítko, aku vrtačka, vrtáček, soustruh, soustružnická dláta, barvy, lak. Popis: 1. Z připraveného hranolku vysoustružíme požadovaný tvar.

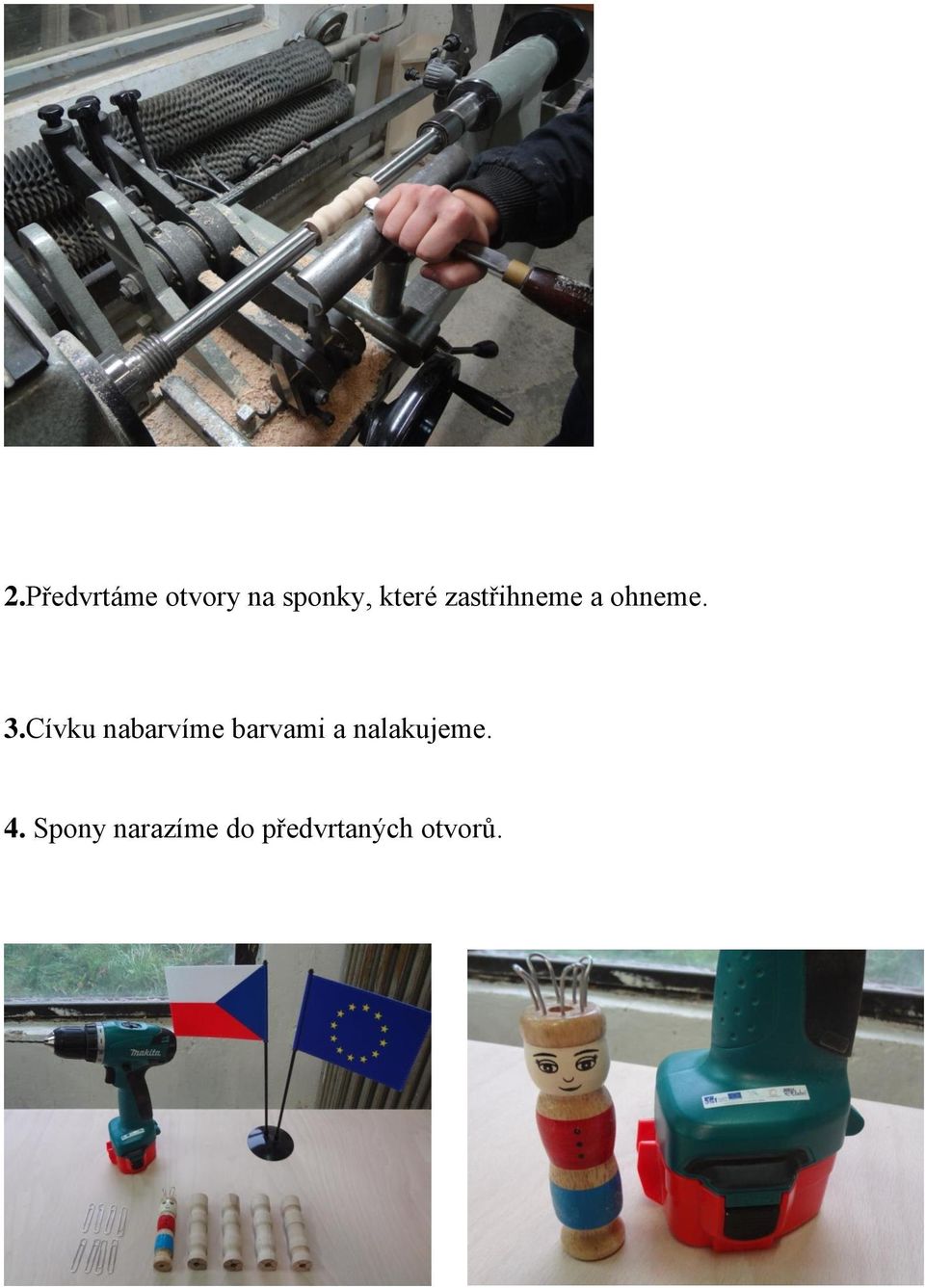

10 2.Předvrtáme otvory na sponky, které zastřihneme a ohneme. 3.Cívku nabarvíme barvami a nalakujeme. 4. Spony narazíme do předvrtaných otvorů.

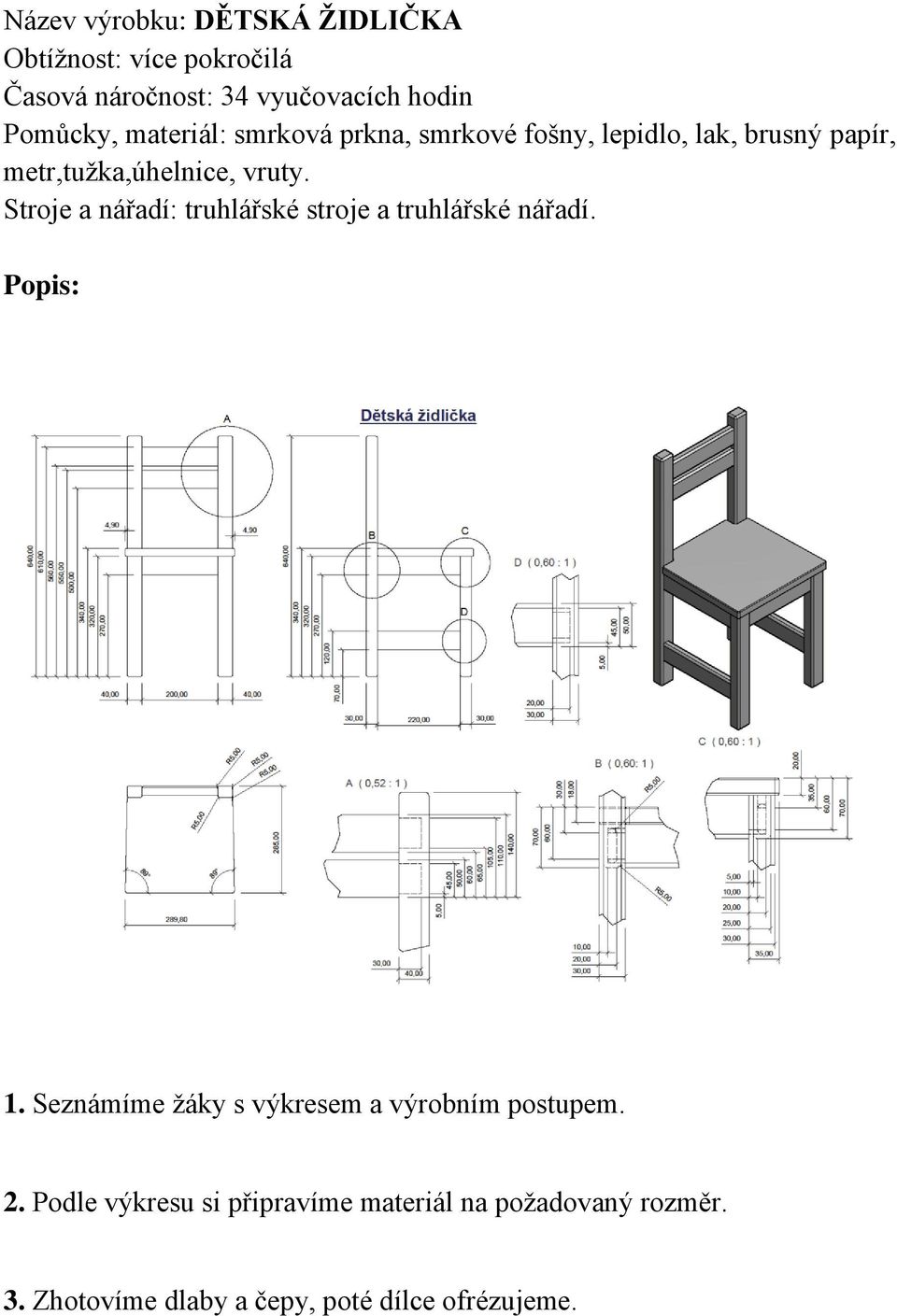

11 Název výrobku: DĚTSKÁ ŽIDLIČKA Obtížnost: více pokročilá Časová náročnost: 34 vyučovacích hodin Pomůcky, materiál: smrková prkna, smrkové fošny, lepidlo, lak, brusný papír, metr,tužka,úhelnice, vruty. Stroje a nářadí: truhlářské stroje a truhlářské nářadí. Popis: 1. Seznámíme žáky s výkresem a výrobním postupem. 2. Podle výkresu si připravíme materiál na požadovaný rozměr. 3. Zhotovíme dlaby a čepy, poté dílce ofrézujeme.

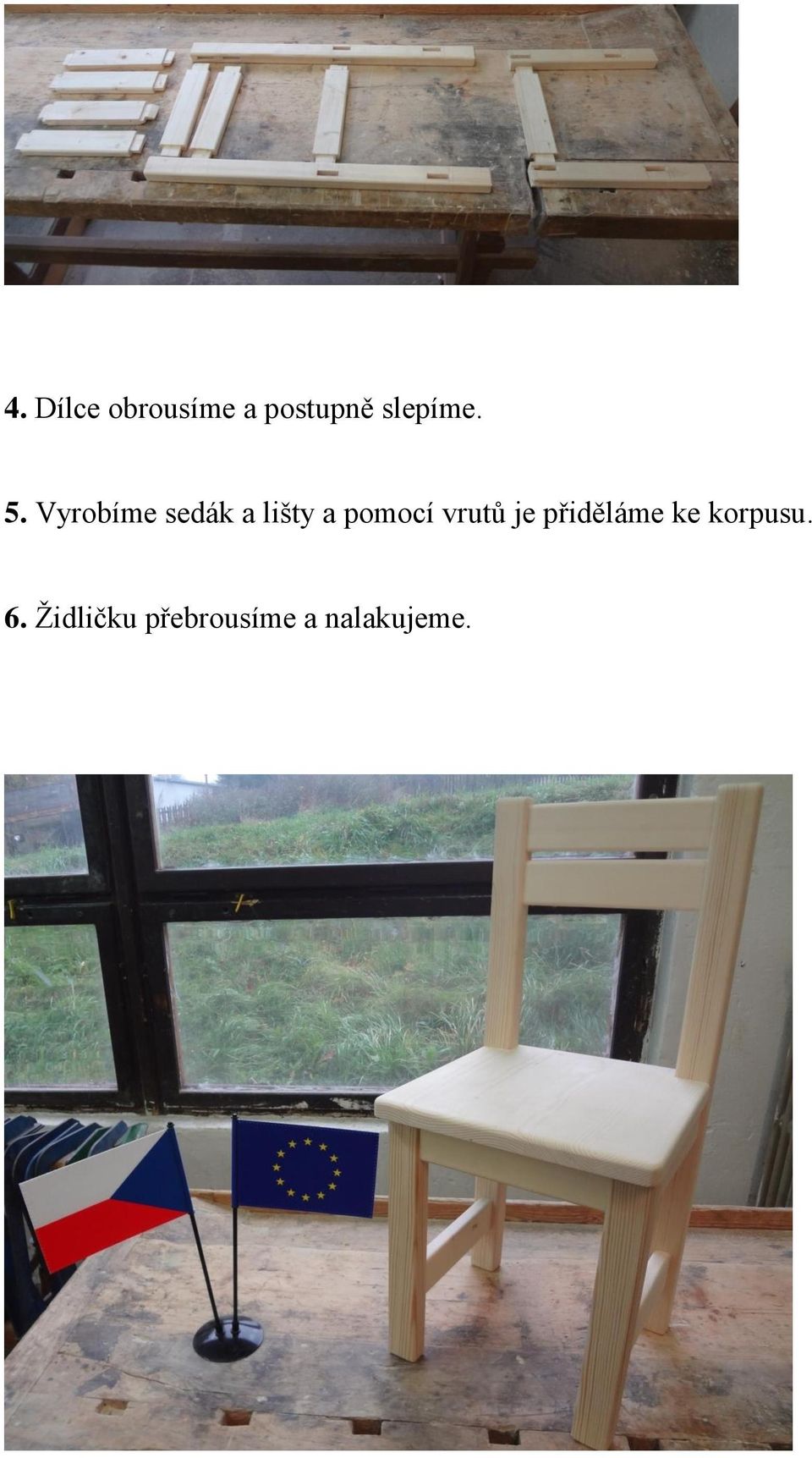

12 4. Dílce obrousíme a postupně slepíme. 5. Vyrobíme sedák a lišty a pomocí vrutů je přiděláme ke korpusu. 6. Židličku přebrousíme a nalakujeme.

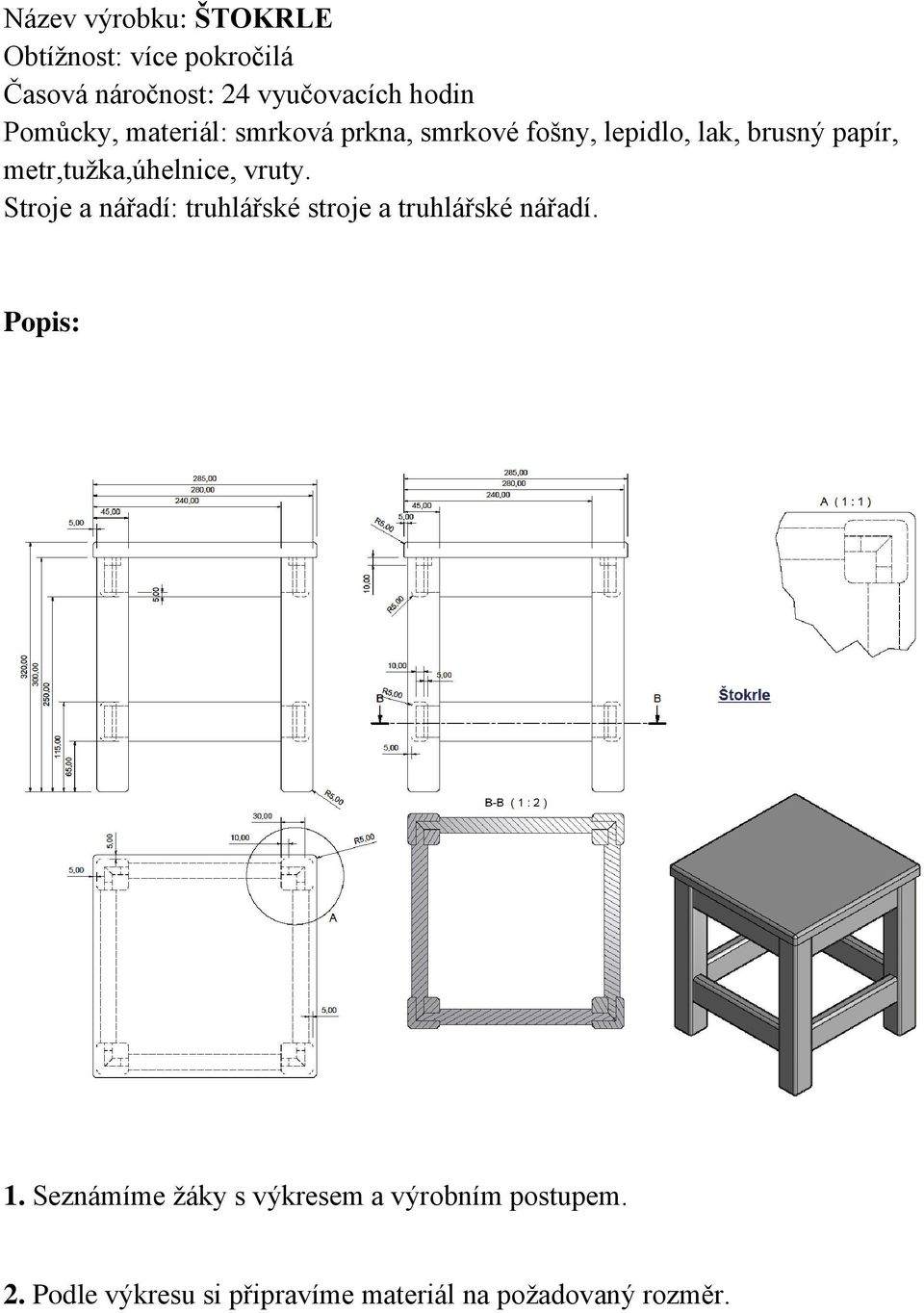

13 Název výrobku: ŠTOKRLE Obtížnost: více pokročilá Časová náročnost: 24 vyučovacích hodin Pomůcky, materiál: smrková prkna, smrkové fošny, lepidlo, lak, brusný papír, metr,tužka,úhelnice, vruty. Stroje a nářadí: truhlářské stroje a truhlářské nářadí. Popis: 1. Seznámíme žáky s výkresem a výrobním postupem. 2. Podle výkresu si připravíme materiál na požadovaný rozměr.

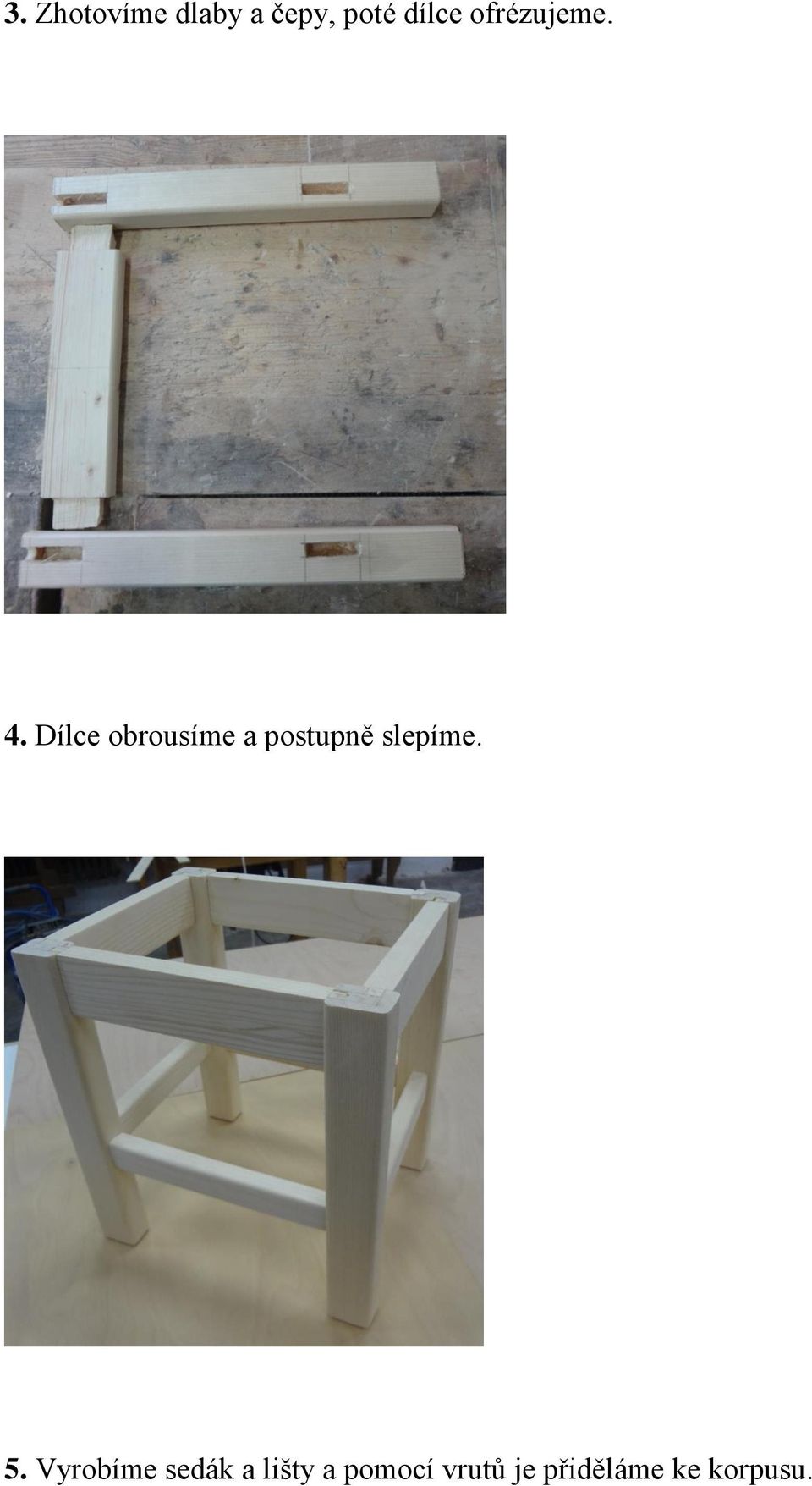

14 3. Zhotovíme dlaby a čepy, poté dílce ofrézujeme. 4. Dílce obrousíme a postupně slepíme. 5. Vyrobíme sedák a lišty a pomocí vrutů je přiděláme ke korpusu.

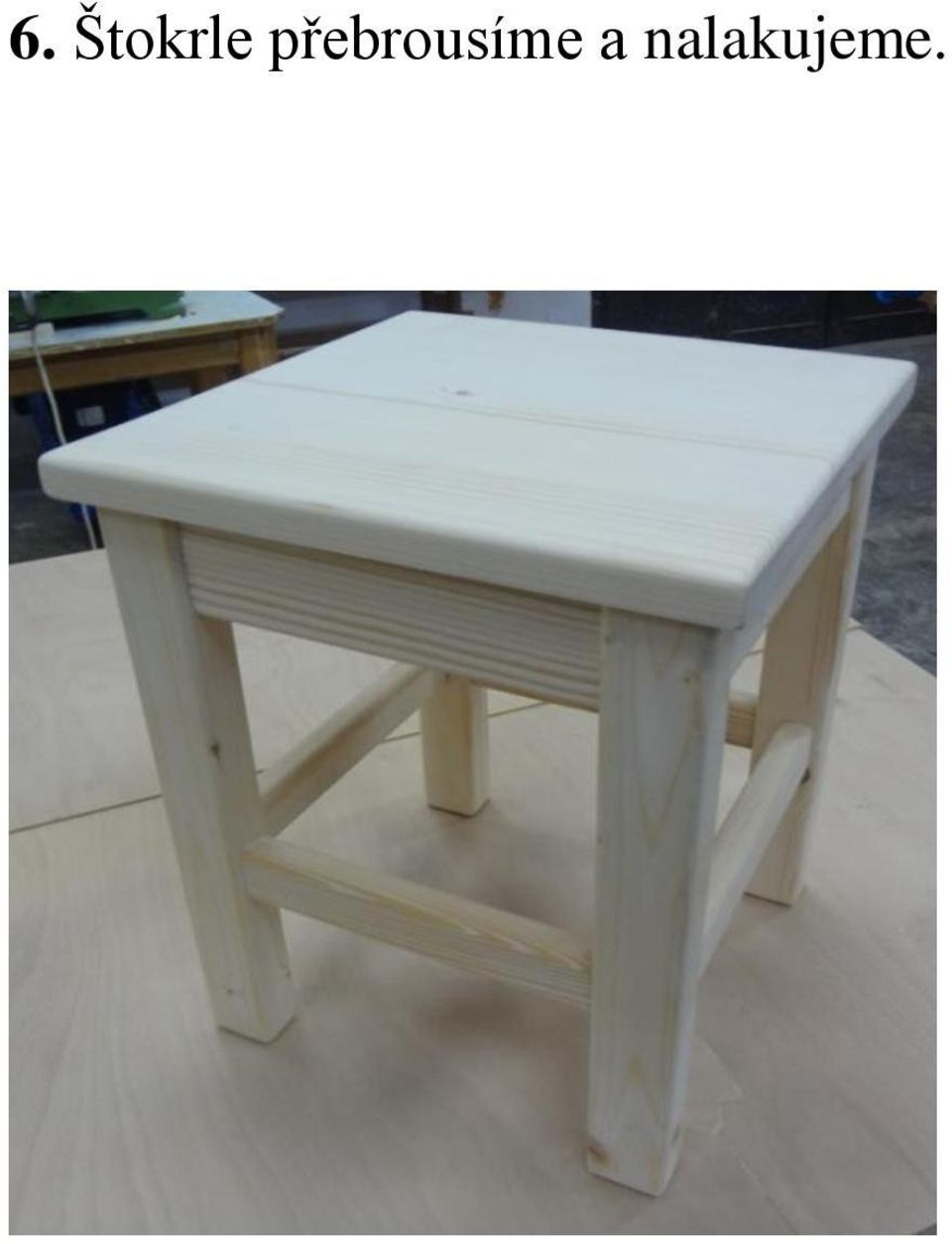

15 6. Štokrle přebrousíme a nalakujeme.

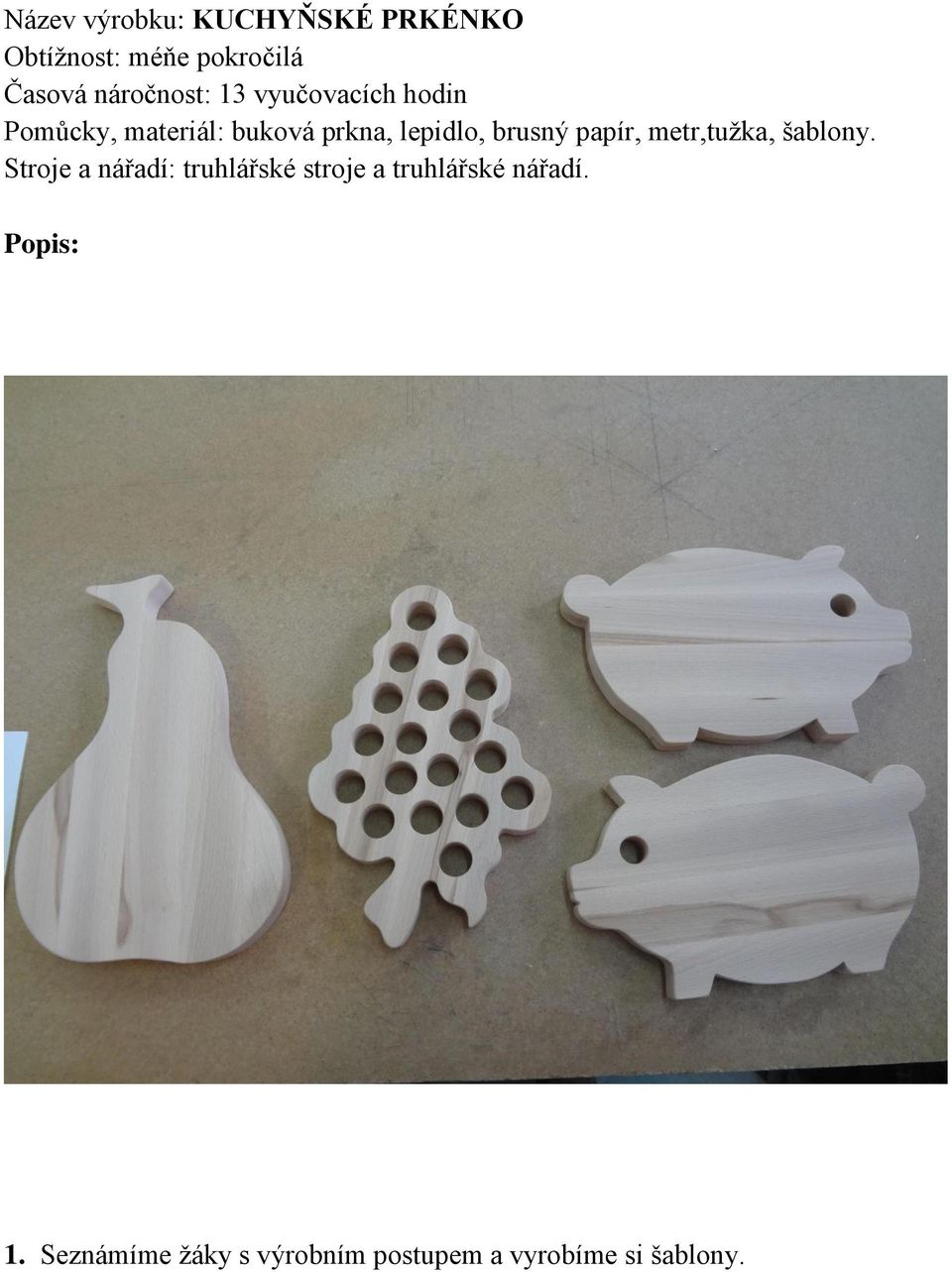

16 Název výrobku: KUCHYŇSKÉ PRKÉNKO Obtížnost: méňe pokročilá Časová náročnost: 13 vyučovacích hodin Pomůcky, materiál: buková prkna, lepidlo, brusný papír, metr,tužka, šablony. Stroje a nářadí: truhlářské stroje a truhlářské nářadí. Popis: 1. Seznámíme žáky s výrobním postupem a vyrobíme si šablony.

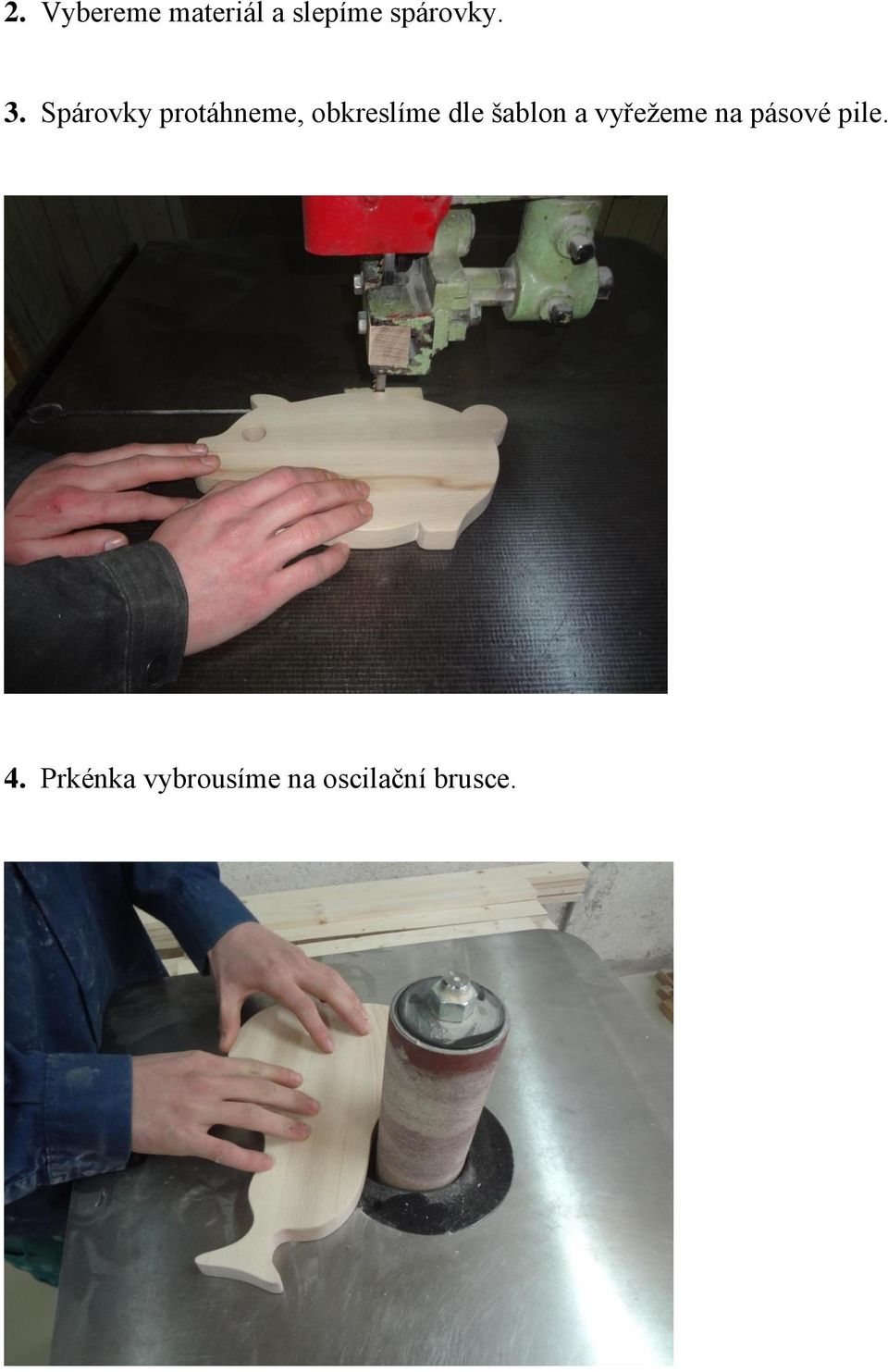

17 2. Vybereme materiál a slepíme spárovky. 3. Spárovky protáhneme, obkreslíme dle šablon a vyřežeme na pásové pile. 4. Prkénka vybrousíme na oscilační brusce.

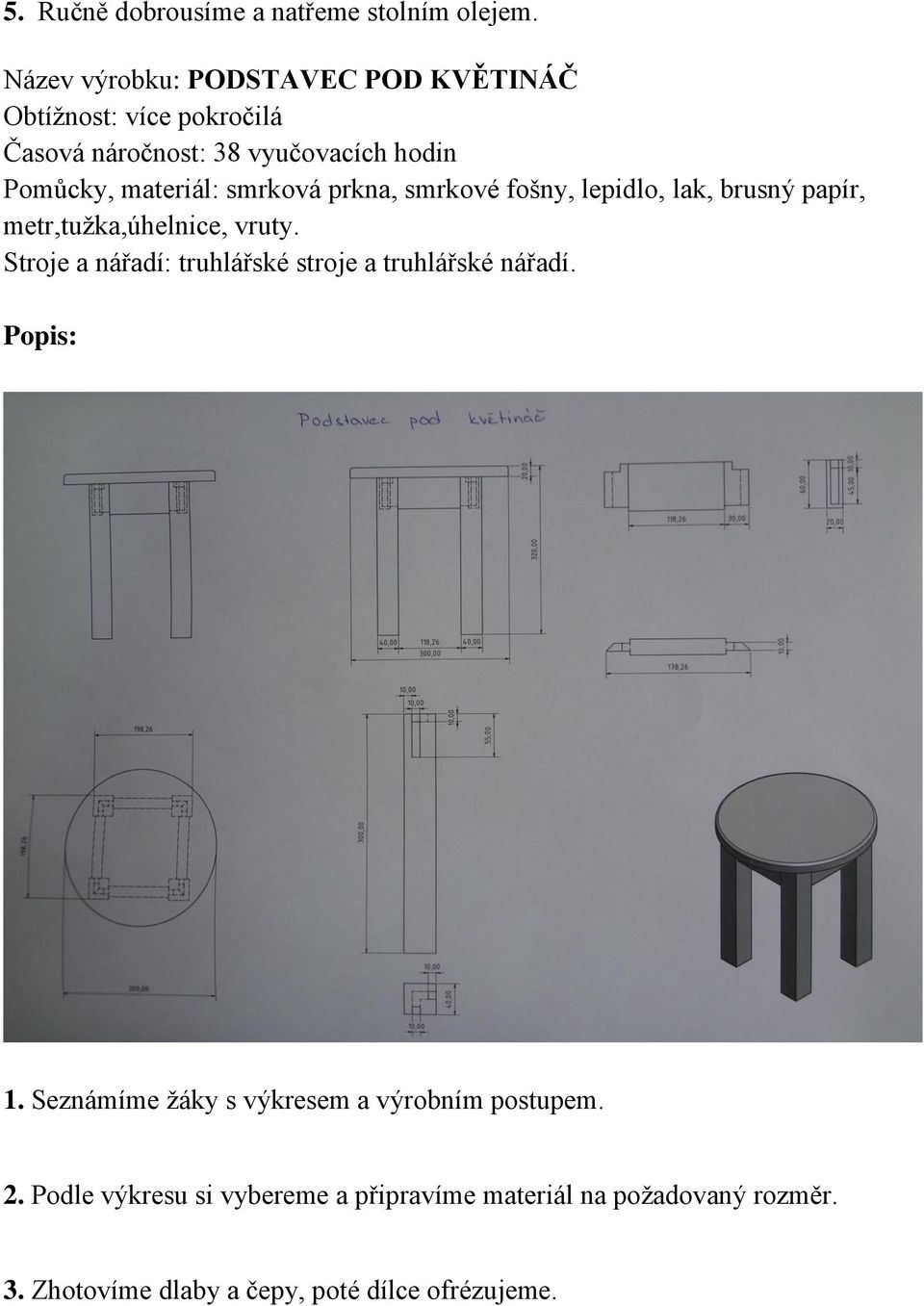

18 5. Ručně dobrousíme a natřeme stolním olejem. Název výrobku: PODSTAVEC POD KVĚTINÁČ Obtížnost: více pokročilá Časová náročnost: 38 vyučovacích hodin Pomůcky, materiál: smrková prkna, smrkové fošny, lepidlo, lak, brusný papír, metr,tužka,úhelnice, vruty. Stroje a nářadí: truhlářské stroje a truhlářské nářadí. Popis: 1. Seznámíme žáky s výkresem a výrobním postupem. 2. Podle výkresu si vybereme a připravíme materiál na požadovaný rozměr. 3. Zhotovíme dlaby a čepy, poté dílce ofrézujeme.

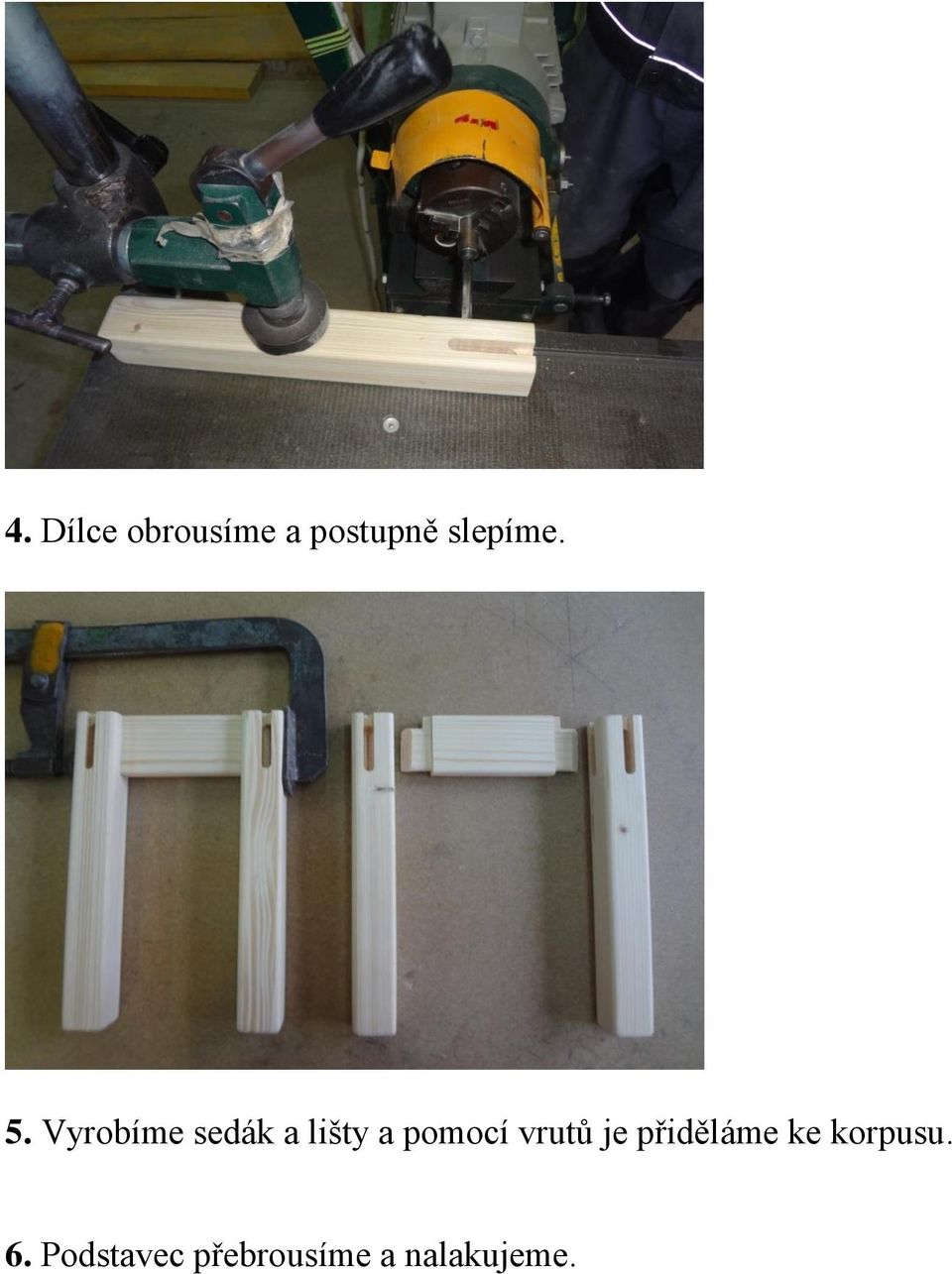

19 4. Dílce obrousíme a postupně slepíme. 5. Vyrobíme sedák a lišty a pomocí vrutů je přiděláme ke korpusu. 6. Podstavec přebrousíme a nalakujeme.

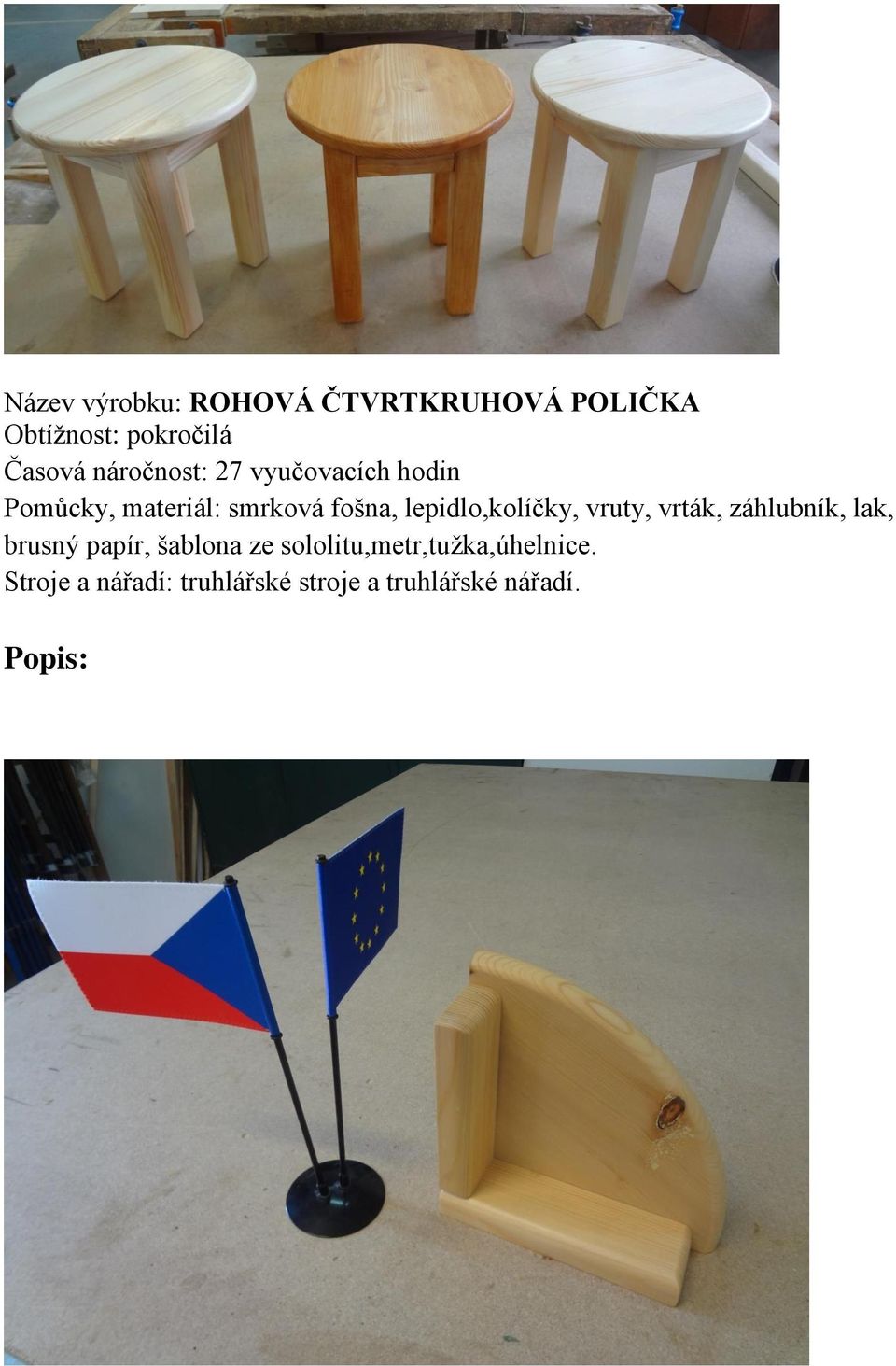

20 Název výrobku: ROHOVÁ ČTVRTKRUHOVÁ POLIČKA Obtížnost: pokročilá Časová náročnost: 27 vyučovacích hodin Pomůcky, materiál: smrková fošna, lepidlo,kolíčky, vruty, vrták, záhlubník, lak, brusný papír, šablona ze sololitu,metr,tužka,úhelnice. Stroje a nářadí: truhlářské stroje a truhlářské nářadí. Popis:

21 1. Seznámíme žáky s obrázkem a výrobním postupem, vyrobíme si šablonu. 2. Vyrobíme si spárovku a luby. 3. Obkreslíme čtvrtkruhy dle šablony, vyřežeme na pásové pile a zabrousíme hrany na čelní brusce. 4. Vykolíkujeme, předvrtáme, ofrézujeme a obrousíme. 5. Sesadíme na sucho, slepíme a svrutujeme. 6. Nakonec poličku nalakujeme.

22 Název výrobku: PŮLKRUHOVÁ POLIČKA Obtížnost: pokročilá Časová náročnost: 25 vyučovacích hodin Pomůcky, materiál: smrkové prkno, lepidlo,kolíčky, mořidlo, lak, brusný papír, šablony ze sololitu,metr,tužka,úhelnice. Stroje a nářadí: truhlářské stroje a truhlářské nářadí. Popis:

23 1. Seznámíme žáky s obrázkem a výrobním postupem, vyrobíme si šablony. 2. Vyrobíme si spárovky. 3. Obkreslíme šablony, vyřežeme na pásové pile a zabrousíme hrany na čelní a oscilační brusce. 4. Vyvrtáme otvory na kolíky, ofrézujeme a obrousíme. 5. Sesadíme na sucho a slepíme. 6. Na závěr poličku namoříme a nalakujeme.

24 Název výrobku: TROJÚHELNÍKOVÝ KVĚTINÁČ Obtížnost: velmi pokročilá Časová náročnost: 43 vyučovacích hodin Pomůcky, materiál: smrkové prkno, smrkové fošny, vruty, kolíky, lepidlo, brusný papír, metr, tužka, úhelnice,pokosnice. Stroje a nářadí: truhlářské stroje a truhlářské nářadí. Popis:

25 1. Seznámíme žáky s obrázkem a výrobním postupem. 2. Vyrobíme si hranolky a rozkreslíme na výrobu trojúhelníků. 3. Zhotovíme konstrukční spoje-čep a rozpor. 4. Sesadíme hotové trojúhelníky na sebe. 5. Vyrobíme si dno a nožičky a připevníme na dno květináče.

26 6. Přebrousíme a ošetříme přípravkem proti vlhkosti. Název výrobku: STOJÁNEK NA JEDNU LÁHEV Obtížnost: méně pokročilá Časová náročnost: 6 vyučovacích hodin Pomůcky, materiál: dubová fošna, vrták o průměru 62mm, brusný papír, mořidlo, lak, metr, tužka.

27 Stroje a nářadí: truhlářské stroje a truhlářské nářadí. Popis: 1. Seznámíme žáky se vzorkem a výrobním postupem. 2. Vyrobíme si přířezy a seřízneme na pokos.

28 3. Vyvrtáme a vybrousíme otvor a ofrézujeme. 4. Stojánek přebrousíme, namoříme a nalakujeme.

29 Název výrobku: DĚTSKÁ ŽIDLIČKA SE ZAOBLENÝM SEDÁKEM Obtížnost: více pokročilá Časová náročnost: 33 vyučovacích hodin Pomůcky, materiál: smrková prkna, smrkové fošny, lepidlo, lak, brusný papír, metr, tužka, úhelnice, vruty. Stroje a nářadí: truhlářské stroje a truhlářské nářadí. Popis: 1. Seznámíme žáky s výkresem a výrobním postupem. 2. Podle výkresu si připravíme materiál na požadovaný rozměr. 3. Zhotovíme dlaby a čepy, poté dílce ofrézujeme.

30 4. Dílce obrousíme a postupně slepíme. 5. Vyrobíme sedák podle šablony a lišty pomocí vrutů přiděláme ke korpusu. 6. Židličku přebrousíme a nalakujeme.

31 Název výrobku: STOJÁNEK NA ŠEST LAHVÍ VÍNA Obtížnost: více pokročilá Časová náročnost: 28 vyučovacích hodin Pomůcky, materiál: smrková prkna, lepidlo, lak, brusný papír, metr, tužka, úhelnice. Stroje a nářadí: truhlářské stroje a truhlářské nářadí. 1. Seznámíme žáky s výkresem a výrobním postupem. 2. Podle výkresu si připravíme materiál na požadovaný rozměr.

32 3. Podle připravených šablon a výkresu nakreslíme a vyřízneme boky a rukojeť. Poté vybrousíme na oscilační brusce. 4. Zhotovíme konstrukční spoje-čep a dlab. 5. Dílce ofrézujeme a obrousíme. 6. Výrobek si sesadíme na sucho a poté slepíme. 7. Nakonec stojánek přebrousíme a nalakujeme.

33 Název výrobku: RÁMEČEK NA OBRÁZEK Obtížnost: středně pokročilá Časová náročnost: 12 vyučovacích hodin Pomůcky, materiál: smrková prkna, lepidlo, lak, brusný papír, metr, tužka, úhelnice. Stroje a nářadí: truhlářské stroje a truhlářské nářadí. 1. Seznámíme žáky se vzorkem a výrobním postupem. 2. Vyrobíme si lišty, které ofrézujeme a obrousíme.

34 3. Pomocí pokosové pily si lišty pod úhlem vykrátíme. 4. Vykrácené lišty slepíme do rámečku. 5. Slepený rámeček obrousíme a nalakujeme.

35 Název výrobku: KRABIČKA NA OZUBY Obtížnost: mírně pokročilá Časová náročnost: 18 vyučovacích hodin Pomůcky, materiál: smrková prkna, lepidlo, lak, brusný papír, metr, tužka, úhelnice, šablonka na ozuby Stroje a nářadí: truhlářské stroje a truhlářské nářadí. 1. Seznámíme žáky s výrobkem a výrobním postupem 2. Protáhneme prkna na požadovanou tloušťku a šířku a zaformátujeme. 3. Pomocí šablonky si nakreslíme ozuby a poté je zhotovíme.

36 4. Vyřízneme drážku na dno, dno si uřízneme ze sololitu a přebrousíme a slepíme. 5. Zabrousíme na čelní brusce a nalakujeme.

37 Název výrobku: Skládací schůdky Obtížnost: pokročilá Časová náročnost: 21 vyučovacích hodin Pomůcky, materiál: smrková prkna, lepidlo, lak, brusný papír, metr, tužka, úhelnice, spojovací kování Stroje a nářadí: truhlářské stroje, truhlářské nářadí. 1. Seznámíme žáky s výkresem a výrobním postupem, vybereme a rozřežeme materiál 2. Vyhoblujeme a protáhneme na přesný rozměr 3. Jednotlivé dílce zaformátujeme na přesný rozměr

38 4. Rozkreslíme a vyrobíme čepy a dlaby, poté slepíme 5. Rozkreslíme a vyřežeme drážky pro stupně, sesadíme a smontujeme schůdky 6. Ofrézujeme, sesadíme a svrutujeme sedák, všechny díly přebrousíme a smontujeme 7. Výrobek přebrousíme a nalakujeme

39 Název výrobku: Křeslo na opalování

40 Obtížnost: pokročilá Časová náročnost: 22 vyučovacích hodin Pomůcky, materiál: buková prkna, lepidlo, lak, brusný papír, metr, tužka, úhelnice, spojovací kování Stroje a nářadí: truhlářské stroje, truhlářské nářadí. 1. Seznámíme žáky s výkresem a výrobním postupem, vybereme a rozřežeme materiál

41 2. Vyhoblujeme a protáhneme na přesný rozměr 3. Jednotlivé dílce zaformátujeme na přesný rozměr 4. Rozkreslíme a vyrobíme čepy a dlaby,přebrousíme a poté slepíme 5. Vyřežeme područky a spodní zarážky dle šablon z HDF 6. Rozměříme, rozkreslíme a vyvrtáme otvory na šroubové spoje

42 7. Přebrousíme a nalakujeme s mezibrusem 8. Na závěr výrobek smontujeme Název výrobku: DĚTSKÁ STOLIČKA Obtížnost: více pokročilá

43 Časová náročnost: 15 vyučovacích hodin Pomůcky, materiál: borová prkna, lepidlo, lak, brusný papír, šablony z HDF, BK kolík metr,tužka,úhelnice. Stroje a nářadí: truhlářské stroje a truhlářské nářadí. 1. Z borových prken nejdříve vyrobíme spárovky o rozměru 100x30x2cm. 2. Podle připravených šablon a výkresu nakreslíme a vyřízneme sedák a boky. Poté sedák a boky vybrousíme na oscilační brusce.

44 3. Zhotovíme konstrukční spoje kolíky buk, vrták 8mm 4. Vyrobíme a osadíme trnož a klínky. 5. Sedák, boky i trnož ofrézujeme a obrousíme. 6. Výrobek si sesadíme na sucho a poté slepíme. 7. Poté celý výrobek přebrousíme a nalakujeme.

45 8. Ukázka výkresu, který jsme použily k výrobě stoličky Název výrobku: DĚTSKÁ ŽIDLIČKA Obtížnost: více pokročilá Časová náročnost: 27 vyučovacích hodin Pomůcky, materiál: borová prkna, borové fošny, lepidlo, lak, brusný papír, metr,tužka,úhelnice, vruty, spojovací šrouby Stroje a nářadí: truhlářské stroje a truhlářské nářadí. Popis:

46 1. Seznámíme žáky s výkresem a výrobním postupem. 2. Podle výkresu si připravíme materiál na požadovaný rozměr. 3. Vyřezání dílců podle šablon. 4. Zhotovíme dlaby, čepy, přeplátování a poté dílce ofrézujeme. 5. Dílce obrousíme a postupně slepíme. 6. Vyrobíme sedák a lišty a pomocí vrutů přiděláme ke korpusu.

47 7. Židličku přebrousíme a nalakujeme.
