vloc-5000 Návod k obsluze

Transkript

1 vloc-5000 Návod k obsluze (Česky) Verze v1.1

2 Obsah VŠEOBECNÉ BEZPEČNOSTÍ INFORMACE Kdo smí tento přístroj používat? Bezpečnost na pracovišti Bezpečnost přístroje Baterie a ochrana životního prostředí Zacházení s přístrojem Při interpretaci informací poskytnutých lokátorem pracujte opatrně Regionálně specifické bezpečnostní pokyny SERVIS A PODPORA Výrobní číslo a číslo verze firmware Prodejci a servisní opravny ve Vaší blízkosti PŘIJÍMAČ VLOC Přijímač vloc Nabíjení baterií Základní zobrazení na displeji přijímače vloc Obrazovka přijímače Levo/pravé navádění Režimy lokalizace Režim maxima Režim širokého maxima Režim minima Režim sonda Akustický výstup Nastavení citlivosti Volba frekvence Informační tlačítko (hloubka a proud) Menu UKLÁDÁNÍ NAMĚŘENÝCH DAT Bluetooth Připojení modulu Bluetooth Aplikace My Locator VYSÍLAČ LOC-10TXSIS Vysílač Loc-10TxSIS - přehled Baterie vysílače Vyjmutí přihrádky baterií Výměna alkalických baterií Dobíjecí baterie Opětné zabudování přihrádky baterie Likvidace baterií Vysílací režimy Režim indukce Režim galvanického připojení Režim indukčních kleští Připojení Frekvence a výstupní výkon Strana 1 z 60

3 5.4 Informace PRÁCE S VLOC Práce s přijímačem Lokalizace vedení Měření hloubky a proudu Lokalizace sondy Lokalizace sondy pomocí kompasu Pasivní a aktivní lokalizace Pasivní lokalizace Aktivní lokalizace Přenos signálu vysílače Galvanické připojení Indukční kleště Indukce Prohledání oblasti Lokalizace a určení vedení uloženého v zemi Zkreslená pole - Distorze Provádění měření hloubky a proudu Využití funkcí Signal Select (SiS) a Signal Direction (SD) Přesné určení Směru signálu funkce SD Použití příslušenství Použití oddělovacího filtru Použití A-rámu k lokalizaci poruchy PŘÍSLUŠENSTVÍ A-Rám (volitelné) Minianténa (volitelné) Napájecí adaptér zdroje Loc-10Tx (volitelné) Loc 10Tx- Napájecí zdroj vysílače z 240 V (volitelné) Separační filtr (volitelný) V DC auto-adaptér pro přijímač (volitelný) Sondy (volitelné) D18-33-SR D38-33-AA D64-33-LR D23F-512-AA / D23F-640-AA Indukční kleště (volitelné) Li-ion akumulátor přijímače (standard) Nabíječka Li-ion akumulátoru přijímače (standard) USB Kabel (standard) Klec alkalických baterií (standard) Zemnící kolík (standard) Připojovací kabel pro galvanické připojení (standard) Klec alkalických baterií zdroje Loc-1Tx (standard) Prodlužovací kabel(volitelný) Konektory (volitelné) Akumulátor Ni-Mh zdroj Loc-5Tx Klec alkalických baterií zdroje Loc-5Tx Nabíječka akumulátoru zdrojů Loc-5Tx/10Tx Akumulátor Ni-Mh zdroje Loc-10Tx Klec alkalických baterií zdroje Loc-10Tx- (12xD) GLOSÁŘ Strana 2 z 60

4 Všeobecné bezpečností informace 1.1. Kdo smí tento přístroj používat? Tento přístroj smí být výhradně pouţíván osobami, které jsou přiměřeně vyškoleny v pouţívání lokalizačních přístrojů na potrubí a kabelech Bezpečnost na pracovišti Při pouţití tohoto přístroje dbejte na bezpečnostní pravidla a ustanovení platná ve Vaší firmě, stejně jako obecně platná bezpečnostní opatření. Neprovádějte ŢÁDNÁ připojení k potrubí, kabel nebo vodič pokud nemáte, poţadovaná povolení, licence, nebo nejste v této oblasti přiměřeně vyškoleni. NEPOUŢÍVEJTE tento přístroj v explozivním prostředí, například v okolí hořlavých kapalin, plynů, nebo v silně prašném prostředí. NEPŘIPOJUJTE tento přístroj přímo na kabel nebo vedení s potenciálem proti zemi větším jak 35 V střídavého napětí Bezpečnost přístroje NEOTVÍREJTE kryty vysílače a přijímače. Dříve neţ odpojíte kabel od vysílače, zarazte zemnící hrot pevně do země. Při zapnutém vysílači se nedotýkejte ŢÁDNÉHO neizolovaného dílu, propojovacího vedení a svorek Baterie a ochrana životního prostředí Pro přijímač jsou k pouţití zvláštní Ni-MH-akumulátory (Niklmetalhydrid akumulátory) rovněţ i alkalické baterie. Tyto jsou tak seřazeny tak, ţe nemohou být špatně zapojeny. NEPOKOUŠEJTE se vytvořit násilně jiné zapojení. Pokud musí být NiMH-akumulátory v přijímači vyměněny, nechte odpovídající práce provést v autorizovaném servisu Vivax. Pokud musí být NiMH-akumulátory ve vysílači vyměněny, nechte odpovídající práce provést v autorizovaném servisu Vivax. K výměně alkalických baterií pouţívejte výhradně baterie udané velikost a druhu. Nepouţívejte NIKDY současně akumulátory a baterie. Nepouţívejte NIKDY akumulátory a baterie, které mají rozdílný stav nabití. Nemíchejte nikdy staré s novými. Baterie dobíjejte výhradně nabíječkou dodávanou od výrobce, nebo výrobcem udanou. Nepokoušejte se NIKDY dobíjet alkalické baterie. Před prvním pouţitím akumulátorů je nabíjejte 6hodin předem. V případě, ţe by výkon akumulátorů byl přesto nedostatečný, úplně je vybijte. Následně opět akumulátory dobijte. NIKDY se nepokoušejte baterie rozebírat. NEHÁZEJTE baterie do otevřeného ohně. Strana 4-3 z 60

5 Baterie likvidujte podle odpovídajících předpisů. Při likvidaci baterií postupujte s ekologickou zodpovědností. Při dobíjení akumulátorů pracujte opatrně. NIKDY nepřerušujte dobíjecí proces (vypínáním a zapínáním přívodu proudu), aniţ byste přístroj pouţili. Pokud pouţíváte nabíječku v autě, při vypnutí auta vytáhněte zástrčku nabíječky. Pouţijte akumulátory minimálně 10 minut v přístroji, dříve neţ je budete znovu dobíjet. Pokud bude oblast nad akumulátory teplá, vytáhněte OKAMŢITĚ zástrčku nabíječky. Akumulátory minimálně 10 minut pouţívejte, neţ budete znovu dobíjet BATERIE A AKUMULÁTORY OBSAHUJÍ NEBEZPEČNÉ LÁTKY. VNIKNUTÍM VODY NEBO TEPLEM MOHOU BÝT AKUMULÁTORY POŠKOZENY A ZA URČITÝCH OKOLNOSTÍ MOHOU DOKONCE EXPLODOVAT. MIMO TO VZNIKÁ NEBEZPEČÍ PROUDOVÝCH RÁZU. Strana 4-4 z 60

6 1.5. Zacházení s přístrojem Pouţívejte přístroj výhradně v souladu s pokyny v tomto návodu. Neměňte ŢÁDNÉ díly tohoto přístroje pod vodou. Uchovávejte přístroj na suchém místě. Uchovávejte přístroj v dodávaném kufru. Před delším uskladněním odstraňte alkalické baterie. Uchovávejte přístroj v čistém prostředí bez špíny a prachu. Chraňte přístroj před nadměrným účinkem tepla Při interpretaci informací poskytnutých lokátorem pracujte opatrně Jako všechny lokátory pracuje i tento model na principu zaměřování elektromagnetického pole, které je vytvářeno okolo kabelu uloţeného v zemi popř. potrubí a je přenášeno k uţivateli ve formě hodnot hloubky a proudu. Ve většině případů postačuje toto pole k tomu, aby lokalizační přístroj mohl pomocí bodové lokalizace správně určit hloubku a intenzitu proudu. POZOR! V některých případech je vyzařované elektromagnetická pole okolo kabelu, popř. potrubí nějakými faktory rušeno, coţ můţe vést k nesprávným informacím. Pracujte vţdy s vědomím odpovědnosti. Uplatňujte při interpretaci informací z lokátoru to, co jste se naučili na školeních. Nepředávejte informaci o hloubce uloţení kabelu nebo potrubí na nikoho třetího, pokud jste od Vašeho zaměstnavatele neobdrţeli příslušné povolení. Hodnoty udané při měření hloubky se vztahují vţdy na střed elektromagnetického pole nebo vedení. Tento střed můţe být značně hlouběji, neţ leţí horní hrana vedení Regionálně specifické bezpečnostní pokyny USA CFR 47, Díl 2: 2004 Vysílací a přijímací jednotka odpovídá obecným provozním ustanovením dílu 15 předpisů FCC CFR 47, Díl 2: 2004 CFR 47, Díl 15: 2006 ANSI C63.4: 2003 Změny modifikací, které nebyly výslovně povoleny výrobcem, mohou učinit povolení uţivatele k obsluze přístroje neúčinným. Strana 7-3 z 60

7 KANADA Přístroj je určen k pouţití výhradně školeným odborným personálem, ne však soukromými osobami. Doba pouţití by měla být co nejkratší, aby se zabránilo moţným vlnovým interferencím pro autorizované uţivatele sítě. To platí zvláště pro Loran-C-Frequenz 100 khz. Provoz závisí na obou následujících podmínkách: (1) tento přístroj nesmí způsobovat ţádné interference, a (2) tento přístroj musí odolávat dalším interferencím, které by mohly být zapříčiněny neţádoucím provozem přístroje. EVROPA VIVAX potvrzuje, ţe lokalizační systém odpovídá uţivatelským ustanovením evropské směrnice 1999/5/EC: ETSI EN : 2006 ETSI EN : 2005 ETSI EN : 2002 Strana 7-4 z 60

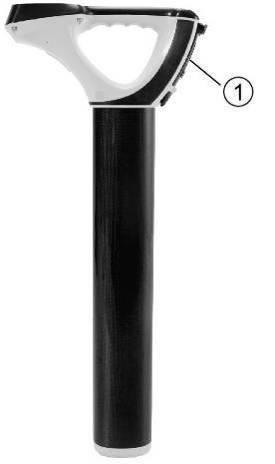

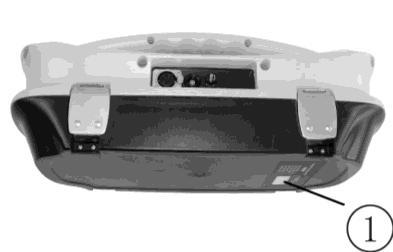

8 Servis a podpora 2.1 Výrobní číslo a číslo verze firmware Kdyţ se budete obracet na technickou podporu, mějte prosím vţdy připraveno číslo modelu a sériové číslo Vašeho přijímače a vysílače. Čísla se nacházejí na následujících místech: 1: Sériové číslo / číslo modelu. Upozornění: Sériové číslo modelu vysílače najdete na spodní straně vysílače a ve vysílači mezi pouzdrem pro baterie a hlavním modulem vysílače. Firmware-číslo verze Číslo verze firmware vysílače a přijímače je zobrazeno na LCD v úvodním zobrazení po zapnutí. strana 7-5 z 67

9 2.2 Prodejci a servisní opravny ve Vaší blízkosti United State of America Vivax-Metrotech Corporation Europe SebaKMT 3251 Olcott Street, Seba Dynatronic Santa Clara, CA 95054, USA Mess-und Ortungstechnik GmbH Website : Dr.-Herbert-Iann-Str. 6, Baunach, Germany Sales & Sales Support: T/Free : Tel : Tel : Fax : Fax : Website : sales@vxmt.com service@sebakmt.com Application Support: Australasia T/Free : SebaKMT AUS Tel : Unit 1, 176 South Creek Road, Fax : Cromer NSW 2009, Australia applications@vxmt.com Tel : Service & Repairs: Fax : T/Free : Website : Tel : sales@sebakmtaus.com Fax : service@sebakmtaus.com service@vxmt.com China All Other Department: Leidi Utility Supply (Shanghai) Ltd. T/Free : Rm405 3 rd Building No. 641, Tianshan Rd, Tel : Shanghai, China Fax : Tel : Canada Fax : Vivax Canada Inc. Website : Esna Park Drive, info@leidi.cn Unit 17, Markham, Ontario, L3R 3K2, Canada Tel : Fax : Website : CanadianSales@vxmt.com strana 7-6 z 67

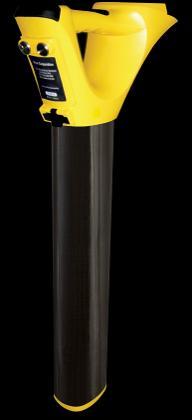

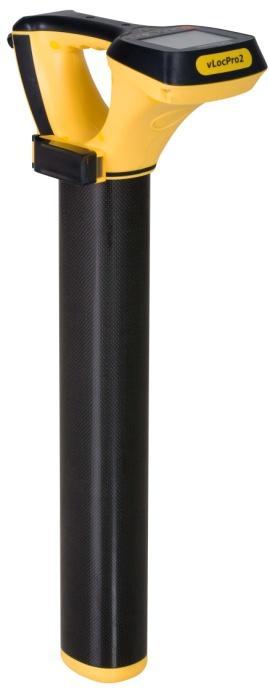

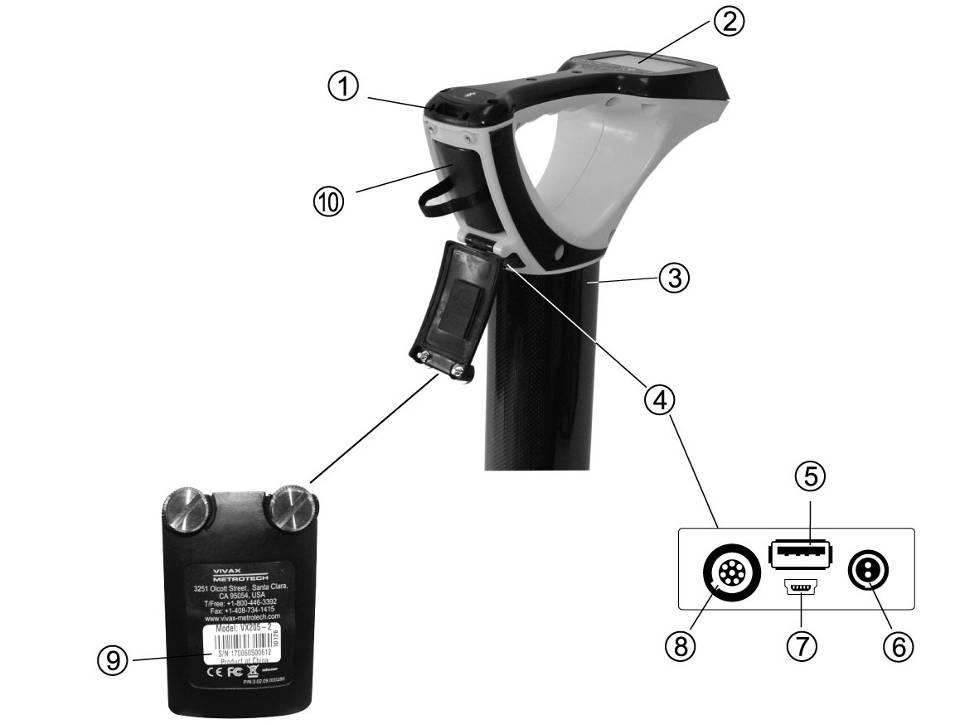

10 Přijímač vloc Přijímač vloc5000 Popis lokátoru inţenýrských sítí a jeho připojovacích konektorů. 1 Volitelné Bluetooth rozhranní 6 Zásuvka pro nabíječku 2 Tlačítka & displej 7 Mini USB pro přenos dat 3 Kryt cívek z uhlíkových vláken 8 Konektor pro příslušenství 4 Připojení příslušenství a napájení 9 Sériové číslo a číslo modelu 5 USB pro přenos dat (vybrané modely) 10 AA-baterie/ Dobíjecí baterie strana 7-7 z 67

11 3.2 Nabíjení baterií Serie lokátorů vlocpro 2 je moţné napájet buď alkalickými bateriemi nebo dodávanými dobíjecími. Icon A Icon B V případě pouţití alkalických baterií, displej zobrazuje ikonu A v případě dobíjecích je zobrazena ikona B Počet dílků v ikonách indikuje celkové nabití baterií Zařízení je dodáváno s nabíjecím bateriovým blokem včetně nabíječky. Nikdy nepouţívejte jinou nabíječku. Můţe dojík k přehátí baterií a následného poškození zařízení. Před zapojením nabíječky se vţdy ujistěte o správném připojení dobíjecího bloku baterií v zařízení. Po připojení nabíječky k zařízení následně zapojte nabíječku do sítě. Nabíječka signalizuje černenou LED diodou průběh nabíjení. Po plném nabití akumulátoru LED dioda svítí zeleně. VAROVÁNÍ K dobití akumulátorů vţdy pouţívejte dodávanou nabíječku. Je určena výhradně na tento typ akumulátoru. V případě nejasností kontaktuje dodavatele. Při pouţití nevhodné nabíječky můţe dojít k poškození akumulátoru, lokátoru a v krajním případě I k poţáru. Nenabíjejte akumulátor v teplotách pod 0ºC a nad 45ºC. V případě extrémního zahřátí akumulátoru během nabíjení odpojte nabíječku a nechte zkontrolovat akumulátor servisem dodavatele. Nenechávejte akumulátor před delší dobou nepouţívání úplně vybitý. Pouţité baterie ekologicky recyklujte. Baterie nevhazujte do ohně a vyhněte se jejich nevlhnutí. strana 7-8 z 67

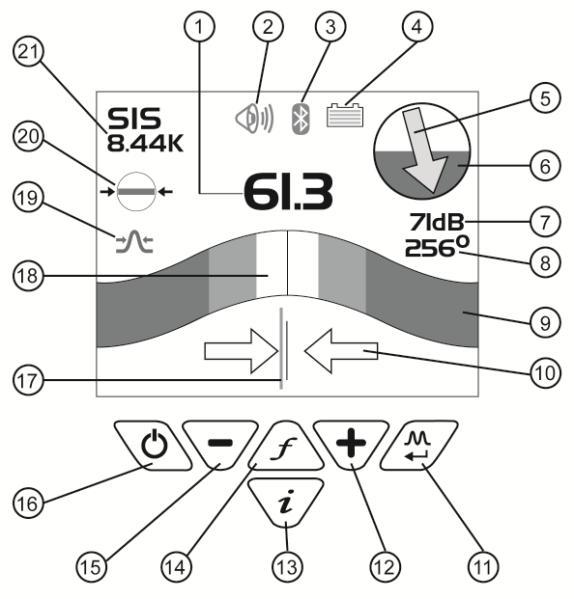

12 3.3 Základní zobrazení na displeji přijímače vloc Číselná indikace velikosti signálu 12 Nastavení citlivosti (zvýšení) 2 Stav reproduktoru 13 Informace hloubka / proud 3 Kvalita GPS a Bluetooth připojení 14 Nastavení frekvence 4 Stav dobíjecích /alkalických baterií 15 Nastavení citlivosti (sníţení) 5 Vlečný kurzor 16 Zap./Vyp. 6 Distorze pole 17 Pozice vedení sítě 7 db odezva signálu 18 Indikace Maxima 8 Distorze 19 Reţim lokalizace (maximum, široké maximum, minimum, sonda) 9 Analogové zobrazení intenzity signálu 20 Distorze Signal-Select 10 Pravo-levé navádění 21 Frekvence 11 Reţim lokalizace Pozn.: Bluetooth v lokátoru vloc-5000 je jen funkční po při připojení externího modulu strana 7-9 z 67

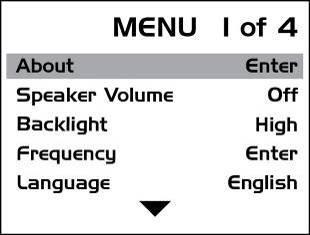

13 3.4 Obrazovka přijímače Menu přijímače (skutečné menu se můţe u některých modelů lišit) Základní zobrazení Menu nastavení frekvencí Měření hloubky uložení a proudu Základní menu Nastavení češtiny je třeba provést v základní menu 3.5 Levo/pravé navádění Levo/pravé navádění je velmi přesnou a spolehlivou formou směrového navádění na lokalizované vedení. Poloha zeleného kurzoru odpovídá poloze hledaného vedení metodou minima. Ve stejném oboustranný bargraf vyhodnocuje pozici maxima, pozici maxima zobrazuje maximální uzavření bargrafu. Při pohybu přijímačem mimo toto maximum zůstává chvíli zaznamenáno maximum jiným odstínem barvy barografu v tzv. funkci vlečného kurzoru. Levo/pravé navádění citlivé na vzdálenosti Vzdálenost kurzoru od středové pozice je přímo úměrné reálné vzdálenosti od hledaného vedení. strana 7-10 z 67

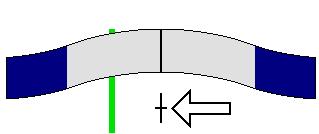

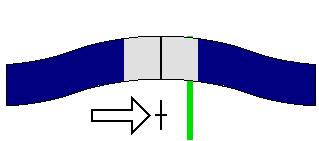

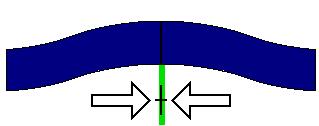

14 Levo/pravé navádění citlivé na vzdálenosti Pokud levo/pravé navádění reaguje nesymetricky, tzn. identifikace minima a maxima není ve stejném bodě, je toto upozornění pro uţivatele, ţe se můţe jednat o zkreslení pole v důsledku induktivních vlivů paralelních vedení. Skutečná poloha vedení se poté nachází ve vzdálenosti jedné poloviny rozdílu maxima a minima směrem za identifikované maximum. Tzn. nejprve je kurzorem identifikována přesná poloha minima, poté je bargrafem identifikována poloha maxima a nakonec připočtení poloviny diference minima a maxima označíme skutečnou polohu vedení. Levo/pravé navádění citlivé na vzdálenosti V případě, ţe se bargraf maxima zcela uzavře, znamená to velmi vysokou intenzitu pole a je třeba sníţit citlivost přijímače tak, aby se bargraf v rámci rozsahu zobrazení. V opačném případě můţe dojít k nesprávnému vyhodnocení maxima a tím i správné polohy vedení. 3.6 Režimy lokalizace Přijímač je vybaven čtyřmi anténami, které mohou být přepínány do různých konfigurací (reţimů), v nichţ mohou být snímány různé příslušné informace z generovaného pole okolo potrubí nebo kabelů uloţených v zemi. Můţete vybírat mezi následujícími reţimy: Režim maxima Tlačítko Symbol Kompas zobrazení směru V tomto reţimu jsou vyuţívány dvě horizontální antény. Maximum generovaného signálu od v zemi poloţeného vedení je přijímáno přímo nad vedením. Ukazatel kompasu udává směr vedení (v aktivních metodách strana 7-11 z 67

15 provozu). Barva kompasu se změní na modrou, kdyţ se přijímač nachází nad trasou podzemního vedení. Tento reţim je nejpřesnější, protoţe se pouţijí obě antény a je tímto způsobem zřetelně rozpoznáno identifikovatelné maximum. V tomto reţimu usnadňuje ukazatel maxima lokalizaci maxima signálu. Tento ukazatel zůstává na několik sekund v posledním zjištěném maximu, takţe můţete snadno rozeznat, kdyţ velikost signálu klesá Režim širokého maxima Tlačítko Symbol Kompas zobrazení směru V tomto reţimu ("indikace širokého maxima signálu") se pouţívá jedna horizontální anténa. Maximum signálu generovaného v zemi uloţeným vedením je přijímáno přímo nad vedením. Poklesává stranou pomaleji neţ v reţimu maxima Ukazatel kompasu udává směr vedení (v aktivních metodách provozu). Barva kompasu se změní na modrou, kdyţ se přijímač nachází ve směru v zemi uloţeného vedení. Tento reţim je méně exaktní neţ se dvěma anténami pracující reţim maxima, je však uţitečný při zvlášť hluboko uloţených vedeních. K bodové lokalizaci vedení by měl být pouţit reţim maxima Režim minima Tlačítko Symbol Kompas zobrazení směru V tomto reţimu se pouţívají vertikální antény. Přímo nad v zemi uloţeném vedením je v tomto módu zjišťováno minimum signálu. Ukazatel kompasu udává směr vedení (v aktivních metodách provozu). Barva kompasu se změní na modrou, kdyţ se přijímač nachází ve směru uloţeného vedení. Reţimu minima je třeba za určitých podmínek dávat přednost před reţimem maxima. Je dobře funkční ve venkovských oblastech, avšak v hustě zasíťovaných aglomeracích je z důvodu odraţeného signálu náchylnější k nepřesnostem. strana 7-12 z 67

16 Jako pomoc jsou v reţimu minima zobrazovány šipky levo / pravého navádění. Tím je udáváno, kterým směrem se musí pohybovat přijímačem, aby se zjistila poloha vedení uloţeného v zemi Režim sonda Tlačítko Symbol Kompas zobrazení směru (Charakteristika signálu při lokalizaci podél sondy) (Charakteristika signálu při lokalizaci napříč sondy) V reţimu sonda jsou pouţívány stejné antény jako v reţimu maxima. Reţim je zobrazen na displeji odpovídajícím symbolem. Sonda je malá vysílací cívka, která je napájena vlastní interní baterií nebo externím vysílačem. Sondy jsou pouţívány zpravidla k lokalizaci nekovových vedení, kanalizací a kanalizačních inspekčních kamer. Přes určité typy metalických vedení, například litinová potrubí, prochází pouze nízké frekvence (512 Hz/640 Hz). Proto se tento reţim často pouţívá ve spojení s kanalizačními inspekčními kamerami. Díky její konstrukci generuje sonda rozdílný průběh maxima při lokalizaci podél směru sondy (malém maximum velké maximum malé maximum). Sonda se nachází pod středem velkého maxima signálu". Ukazatel kompasu ukazuje napříč ke směru sondy. Barva kompasu se změní na modrou, kdyţ se přijímač nachází přímo nad sondou. Z důvodu generování signálu sondy, musí být přijímač při lokalizaci sondy jinak polohován. Detailní popis k tomu najdete v odstavci Akustický výstup Vedle optické indikace je informace o signálu přenášena také v akustické podobě. Hlasitost je moţno nastavit přes menu. Abyste se dostali do menu, stiskněte tlačítko "i" a drţte je dvě strana 7-13 z 67

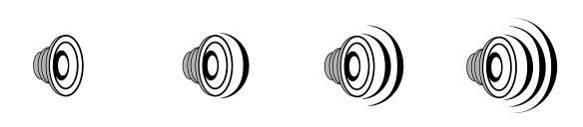

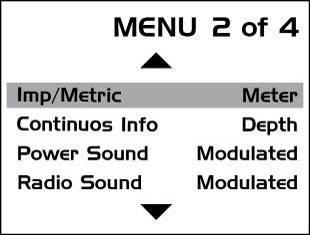

17 sekundy. První poloţka menu je hlasitost. Přepínejte pomocí tlačítka výběru reţimu přes dostupné volby (vypnuto nízká střední vysoká). Stiskněte znovu tlačítko "i", pro opuštění menu. Reproduktor je nastaven s poţadovanou hlasitostí. Čím niţší hlasitost nastavíte, tím delší bude ţivotnost baterií v přijímači. 3.8 Nastavení citlivosti Tlačítko Tlačítko Pomocí tlačítka plus a mínus můţete zvyšovat nebo sniţovat citlivost přijímače. Kdyţ se sloupcový ukazatel vychýlí na minimální nebo maximální hodnotu, způsobí jednorázové stisknutí příslušného opačného tlačítka zpětný posun citlivosti cca. na 60 %. (to znamená, blíţí-li se sloupcová indikace minimu, musíte stisknout tlačítko plus, blíţí-li se maximu, musíte stisknout tlačítko mínus). Pokud příslušné tlačítko drţíte stisknuto, nebo je stisknete vícekrát, je citlivost zvyšována/sniţována manuálně. 3.9 Volba frekvence Přijímač můţe přijímat větší počet frekvencí a kombinace frekvencí. Seznam těchto frekvencí můţete vyvolat pomocí menu. Většinu uvedených frekvencí pravděpodobně nikdy nepouţijete. Vyberte takové frekvence, které byste pravidelně chtěli pouţívat. Pomocí tlačítka pro frekvence přijímače můţete přepínat na hlavním displeji mezi frekvencemi definovanými v menu. Aktuální pouţívaná frekvence je zobrazena na displeji dole vpravo. Přes menu můţete volbu kdykoliv změnit. Při dodání jsou přednastaveny frekvence "Power", "Radio" přednastaveny, stejně tak jako i frekvence naprogramované v dodaném vysílači. V odstavci k vysílači naleznete návrhy na frekvence, které jsou nejvhodnější pro určitá pouţití. strana 7-14 z 67

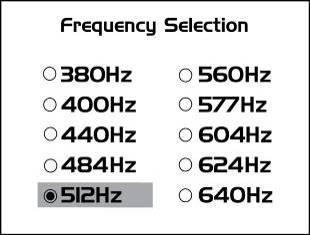

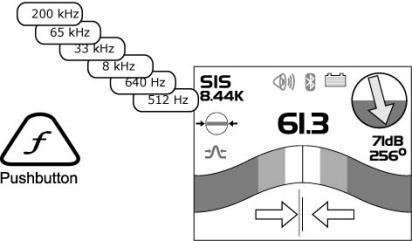

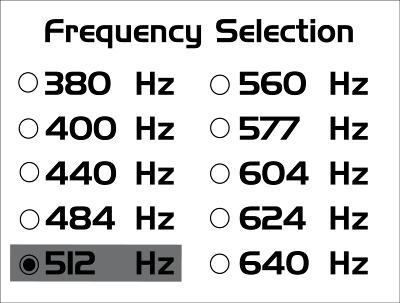

18 Pro volbu frekvencí, které chcete pravidelně pouţívat, vstupte do menu. Stiskněte tlačítko "i", a podrţte je dvě sekundy. Vyberte volbu "Frequency (frekvence). Potom stiskněte tlačítko reţimů "M", aby se zobrazil seznam pouţitelných frekvencí. Tlačítkem plus a mínus můţete procházet uvnitř seznamu frekvencí. K přidání určité frekvence do seznamu nejčastěji uţívaných frekvencí stiskněte tlačítko "M". Poté se zobrazí vedle příslušné frekvence tečka. K odstranění volby frekvence opět stiskněte tlačítko "M". Tím se tečka odstraní. Pokud jste Váš výběr ukončili, stiskněte jednou tlačítko "i". Poté se opět nacházíte v menu. Stiskněte ještě jednou tlačítko "i"pro opuštění menu Informační tlačítko (hloubka a proud) Tlačítko Stisknete-li tlačítko (informace), je zobrazena hloubka ke středu generovaného pole a intenzita proudu. (Tlačítko stiskněte pouze krátce. Pokud byste ho drţeli příliš dlouho, vyvolá se menu. V případě, ţe jste vyvolali omylem menu, zmáčkněte opět tlačítko vrátili na hlavní displej. Zkuste to potom znovu.), abyste se DŮLEŽITÉ! Když má být lokalizováno potrubí nebo kabel, musí se přístroj nacházet v režimu maxima. Měření hloubky a měření proudu má být prováděno jen tehdy, když přijímač stojí na zemi a nachází se přímo nad trasou potrubí. Při lokalizaci sond (nastavení režimu "Sonda"), se nachází přístroj automaticky v režimu "maximum". Měření hloubky má být prováděno pouze, když je přijímač postaven na zemi a je v úhlu 90 stupňů vůči sondě. Přesnost měření hloubky a měření proudu závisí na kvalitě lokalizovaného pole. Je-li symetrické, je měření hloubky přesné s tolerancí 5 %. Pokud je pole zdeformované, je hodnota hloubky méně přesná. Při měření hloubky drţte přijímač vţdy v úhlu 90 stupňů k zemi. strana 7-15 z 67

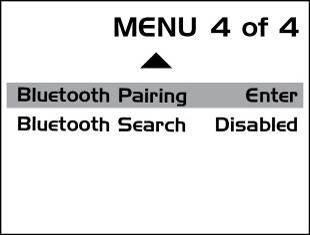

19 3.11 Menu Tlačítko Jak uţ bylo popsáno, slouţí tlačítko také k vyvolání menu. Abyste vstoupili do menu, stiskněte informační tlačítko "i" a drţte je dvě sekundy, aţ se zobrazí menu. Pomocí tlačítek plus a mínus procházejte moţnosti, které jsou k dispozici. Zvolte poţadovanou moţnost stiskem tlačítka "M". K opuštění menu stiskněte tlačítko. Pomocí menu můţe uţivatel měnit nastavení přístroje podle osobních poţadavků. Menu můţe být vyvoláno kdykoli strana 7-16 z 67

20 4. Ukládání naměřených dat vloc-5000 je vybaven interní pamětí pro ukládání naměřených dat s kapacitou aţ 1000 záznamů. K uloţení dat je třeba po vytyčení bodu zájmu stisknout tlačítko I jako při bodovém měření hloubky uloţení a následně stiskem tlačítka + uloţíte data do interní paměti. Počet záznamů je zobrazen ikonou Log V případě pouţití GPS modulu je následně zobrazena pozice a je uloţena s ostatními ůdaji do interní paměti 4.1 Bluetooth Bluetooth komunikační modul je volitelné příslušenství pro vloc-5000 a je moţné objednat následně Připojení modulu Bluetooth 1. Vypněte lokátor 2. Odšroubujte kryt Bluetooth slotu 3. Odstraňte kryt 4. Vloţte opatrně Bluetooth modul do slotu 5. Zavřete kryt 6. Zapněte lokátor a po chvíli se zobrazí šedá ikona Bluetooth modulu signalizující jeho zapojení 7. V případě červeného přeškrtnutí ikony Bluetooth je funkce neaktivní. Je nutné nastavení v základním menu. 8. Bluetooth modul komunikuje s GPS moduly po jejich spárování. GPS moduly se obecně rozdělují dle přesnosti měření. Naše společnost doporučuje Trimble a Holux. Pro více Inko prosím kontaktujte svého prodejce. strana 7-17 z 67

21 4.2 Aplikace My Locator2 My Locator2 je PC aplikace pro komunikaci lokátoru s PC. Je kompatibilní s verzí Windows XP, Vista a 7. Po nainstalování aplikace do vašeho PC je moţná připojit lokátor k PC a vyuţívat jeho funkcí. Následující výhody: On-line kontrola firmwaru a kalibrace vašeho lokátoru. Staţení a instalace nejnovějšího firmwaru nebo získání nových funkce jsou-li k dispozici Přenos dat mezi lokátorem, včetně GPS souřadnic a jejich uloţení do PC Vloţení loga firmy vlastnící lokátor (jeho podpis) na uvítací obrazovku Omezení proti krádeţi Povolení a nastavení funkcí lokátoru. Přidání aktivních frekvencí. Zamezení přístupu proti neoprávněnému nastavení parametrů lokátoru v hlavním menu Vloţení obrázku je moţno ve formátech JPEG, BMP, GIF, PNG, ICO. strana 7-18 z 67

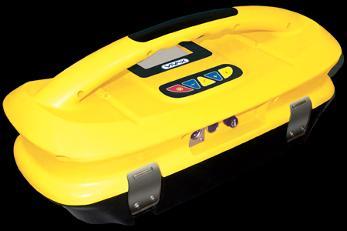

22 Vysílač Loc-10TxSIS 5.1 Vysílač Loc-10TxSIS - přehled Loc-10TxSIS vysílač je robustní, přenosný vysílač, který je napájen alkalickými D-články, nebo akumulátorem NiMH (Nickel-Metallhydrid-Akku). Typické vlastnosti a pouţití vysílače jsou popsány v následujícím. Displej 1 Vysílaná frekvence 6 Výstupní výkon (segmenty zobrazují, kolik procent skutečně moţného výstupního proudu je skutečně dosaţeno) 2 Digitální hodnota (ma, Volt, Ohm) 7 Ukazatel nízkého stavu nabití baterie (Low Power) 3 Úroveň hlasitosti 8 Ukazatel stavu baterie 4 Jednotka (ma, Volt, Ohm) 9 Varování "vysoké napětí". 5 Indikace reţimu Je automaticky zobrazen, kdyţ je vyplněn pouze jeden sloupeček ukazatele stavu baterie. Na výstup se dostalo vysoké napětí. Tlačítka 1 Vypínač zap / vyp 2 Sníţení výstupního výkonu 3 Volba frekvence 4 Zvýšení výstupního výkonu 5 Informace (hlasitost, ma, Volt, Ohm) Připojení 1 Výstup signálu 2 Pojistka výstupu 3 Reproduktor 4 Zdířka pro nabíječku a napájení strana 7-19 z 67

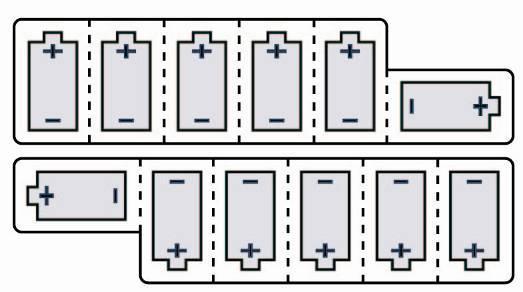

23 5.2 Baterie vysílače Stav nabití baterií je indikován na levé straně displeje. Jsou-li pouţity akumulátory, můţe se jejich stav odečíst na nabíječce (červená / zelená LED). Na většinu trhů je vysílač dodáván s alkalickými bateriemi (12 D-článků), pokud nebyly objednány akumulátory. Baterie jsou umístěny ve vyjímatelném přípravku, ze kterého mohou být rychle uvolněny. Mohou být měněny jednotlivě. Akumulátory NiMH můţou být měněny pouze jako celek. Dobíjení baterií není moţné Vyjmutí přihrádky baterií Knoflík posunout směrem nahoru Odklopit dole pojistku Nadzvednout pojistku aţ se uzávěr uvolní Výměna alkalických baterií Pro výměnu baterií vyšroubujte šrouby na víkách přihrádky baterií. K vyjmutí baterií otočte přihrádku baterií tak, aby baterie směrovaly dolů. Poklepte potom krátce a silně na přihrádku baterií tak, aby baterie vypadly. Nahraďte baterie novými stejného typu. Nikdy nemíchejte staré a nové. Do přihrádky baterií nedávejte akumulátory. Přesvědčte se, ţe jsou baterie správně vloţeny (viz. samolepka a ukazatel plus popř. minus na dně přihrádky) Upevněte víka přihrádky baterií. Potom upevněte přihrádku baterií zpět. VAROVÁNÍ! Sestavte dvanáct alkalických baterií tak, jak je znázorněno na následujícím obrázku: strana 7-20 z 67

24 5.2.3 Dobíjecí baterie Nepokoušejte se akumulátory vyměnit sami nebo odstraňovat víko. Zašlete je do Vivax Metrotech smluvního servisu. VAROVÁNÍ! Pouţívejte pouze nabíječky doporučené firmou Vivax-Metrotech Opětné zabudování přihrádky baterie. Nastavte horní stranu pojistky nad uzávěrem. Přitlačte knoflík pod pojistkou směrem nahoru. Drţte ho v této poloze a přitlačte pojistku dovnitř tak, ţe tlakem zapadne (nepouţívejte při tom ŢÁDNÉ NÁSILÍ). Před zajištěním přihrádky baterií posaďte vysílač na přihrádku (TX). Zaujme automaticky správnou polohu. Potom zavřete pojistky. Akumulátory jsou dobíjeny přes vstupní proudovou zdířku. Dva piny jsou pouţity pro vstup proudu z nabíječky (k dobíjení). Dva piny jsou pouţity pro napájení externím zdrojem 12-V DC. Upozornění: Akumulátory nejsou při provozu se zdrojem 12-V DC dobíjeny Likvidace baterií Postupujte podle instrukcí z oddílu Obecné bezpečnostní informace". strana 7-21 z 67

25 5.3 Vysílací režimy Vysílač pracuje ve třech vysílacích reţimech, které jsou vybrány automaticky Režim indukce V tomto reţimu se pracuje s interní anténou, aby se indukovala na hledané potrubí nebo kabel lokalizační frekvence. Reţim indukce je automaticky zvolen, kdyţ na výstupní zásuvku není připojeno ţádné další příslušenství. Na displeji je indikován reţim indukce odpovídajícím symbolem. Tento symbol bliká, kdyţ vysílač vysílá. Pro úspěšnou indukci by měl být vysílač nad hledaným vedením a drţadlo by mělo směřovat v jeho směru. Reţim indukce se obecně pouţívá, kdyţ není moţné přímé připojení (galvanické připojení). V reţimu indukce je velice pravděpodobné, ţe indukovaný signál zaměřený na hledané potrubí je přenášen také do jiných vedení v oblasti, stejně jako do ostatních blízkých předmětů, např. drátěné oplocení. Tím můţe být přesnost měření polohy, hloubky a intenzity proudu omezena. Reţim indukce je nejméně efektivní moţnost přenosu vysílacího signálu na hledané vedení. Lokalizační vzdálenost je obecně značně menší neţ při galvanickém připojení. Reţim indukce pracuje obecně lépe ve vyšších frekvencích 33 khz, 65 khz, 82 khz, 200 khz (v závislosti na regionu). Výhoda reţimu indukce spočívá v tom, ţe vysílač nemusí být připojen, čímţ je postup proveden velice rychle. Anténa ve vysílači je naladěna tak, ţe vysílá určité frekvence nebo frekvenční rozsah. Proto můţe být v tomto reţimu vybrán pouze omezený počet frekvencí. Upozornění: V zájmu exaktního měření polohy a měření hloubky, by se měl přijímač nacházet ve vzdálenosti cca. 20m od vysílače. strana 7-22 z 67

26 5.3.2 Režim galvanického připojení Kdyţ připojíte připojovací vedení na výstupní zdířku, je aktivován reţim galvanického připojení. Na displeji je zobrazen odpovídající symbol. Tento symbol bliká, kdyţ vysílač vysílá. Vedení galvanického připojení sestává ze dvou kabelů, z nichţ jeden (červená svorka) se připojí na lokalizované vedení a druhý (černá svorka) musí být připojen na vhodné uzemnění (k dodávce vysílače patří také zemnící hrot, stejně jako i pomocný uzemňovací kabel). Je-li tento kabel pouţit, musí být zemnící svorka připojovacího kabelu (černá svorka) připojena na konec pomocného uzemňovacího kabelu. Pokud můţe být pouţito galvanického připojení, aniţ by hrozilo nebezpečí poranění nebo nebezpečí poškození zařízení zákazníka nebo vysílače, je toto nejlepší způsob přenosu vysílacího signálu. V tomto reţimu, ve srovnání s reţimem indukce, dojde podstatně řidčeji k vazbě přenášeného signálu na ostatní potrubí a kabely v okolí. U obvykle propojených systémů však nelze vazbě signálu zabránit. Také umístění uzemnění můţe mít vliv na rozsah vazby signálu. Uzemnění nemá obecně vést k ostatním potrubím nebo kabelům a také neprobíhat nad ocelovými konstrukcemi nacházejícími se na zemi, jako drátěný plot. Obecně platí: čím niţší frekvence, tím dále je signál přenášen a tím menší je vazba signálu. Nejčastěji pouţívané frekvence pro galvanické připojení leţí mezi 512 Hz / 640 Hz a 8 khz. Zákonodárce poţaduje v mnoha zemích, aby výstupní výkon určitých frekvencí zůstal omezen. vloc 5000 umoţňuje přenos frekvencí pod 45 khz s výkonem 10 Watt. Frekvence nad 45 khz však zůstávají omezeny na 1 Watt. Vyuţitím reţimu galvanického připojení a vyššího výkonu při niţších frekvencích je dosaţeno výrazně větších vzdáleností lokalizace. Ke kabelům s napětím více jak 35 V by se nemělo provádět ţádné galvanické připojení (podle u Vás platných bezpečnostních předpisů jsou případně pouţitelné jiné hodnoty). Vysílač je chráněn pojistkou 250 V před bludnými proudy, které se mohou případně vyskytnout na hledaném vedení. strana 7-23 z 67

27 5.3.3 Režim indukčních kleští Připojením dodávaných indukčních kleští Vivax na výstupní zdířku je vysílač nastaven do reţimu indukčních kleští. Na displeji je zobrazen odpovídající symbol. Tento symbol bliká, kdyţ vysílač vysílá. Při pouţití indukčních kleští není nutné ţádné uzemnění. Vysílací kleště nabízejí precizní moţnost pouţití lokalizačního signálu. Tento modus je obecně pouţíván, kdyţ vodič není dostupný a následně na něj není moţné provést přímé propojení, nebo kdyby přímé spojení nebylo bezpečné, protoţe cílovým kabelem protéká proud. Indukčních kleště jsou speciální zařízení (někdy také označované jako vazební člen). Všechny indukční kleště jsou optimalizovány pro pouţití při určité frekvenci. Ve většině případů jsou kleště konstruovány tak, ţe mohou být pouţity maximálně pro tři frekvence, zpravidla mezi 8 khz a 85 khz. Na vysílači můţou být pro Vaše kleště vybrány vţdy pouze tři pouţitelné frekvence. VAROVÁNÍ: Při připojení indukčních kleští na kabel vedoucí proud dodrţujte bezpečnostní předpisy platné ve Vaší firmě. Při připojení na vysokonapěťový kabel se můţe do kleští indukovat napětí, které můţe vést k náhlému uzavření nebo k silným rázům kleští. Proto při připojování vysílacích kleští pracujte vţdy obzvlášť opatrně. strana 7-24 z 67

28 5.3.4 Připojení 1 Výstup signálu 2 Pojistka výstupu 3 Reproduktor 4 Zdířka pro nabíječku a napájení S jednou výjimkou jsou všechna připojení k vysílači provedena přes připojovací blok. Výjimkou je rozhraní USB rozhraní přístupné po sejmutí přihrádky baterií. Toto slouţí k programování řídícího procesoru. Připojovací blok se skládá z následujících komponentů: Výstupní svorka (XLR): k připojení vedení přímého připojení popř. vysílacích kleští Zdířka pro nabíječku: slouţí k nabíjení akumulátorů dodávaných jako příslušenství. Zdířka je k dispozici, i kdyţ ţádné akumulátory nebyly zakoupeny. Moţnost připojení napájení 12 V z auta. Vysílač můţe být tak provozován, ale ne dobíjen. Jištění: k jištění integrovaných obvodů vysílače při napětí do 250 V na výstupních vodičích. Za malým otvorem se nalézá generátor signálu. strana 7-25 z 67

29 5.3.5 Frekvence a výstupní výkon Vysílač můţe být naprogramován tak, ţe v reţimu galvanického připojení vysílá téměř kaţdou lokalizační frekvenci aţ do 200 khz. V dodávaném stavu jsou ve vysílači naprogramovány určité standardní frekvence a případně i nějaký počet frekvencí na přání: 512 Hz (v oblastech se síťovou frekvencí 60 Hz); galvanické připojení 10 W 640 Hz (v oblastech se síťovou frekvencí 50 Hz); galvanické připojení 10 W 8 khz; galvanické připojení 10 W 33 khz; galvanické připojení a indukční kleště 10 W 65 khz; galvanické připojení 1 W 83.1 khz; galvanické připojení 1 W (v závislosti na regionu) 200 khz; galvanické připojení 1 W (v závislosti na regionu) Frekvence pro reţim indukce: 8 khz, 33 khz a 65 khz nebo alternativně 33 khz, 65 khz a 200 khz (200 khz není v některých regionech povoleno) Tlačítko Tlačítko Tlačítko Jako u většiny výrobců jsou indukční kleště a vysílací antény určeny pro určité frekvence a proto nejsou pouţitelné pro velkou frekvenční oblast. K nastavení frekvence stiskněte tlačítko frekvencí. Potom můţete přepínat mezi frekvencemi, které jsou k dispozici v reţimu výběru. Pokud během 2 Sekund neprovedete ţádné přepnutí, je frekvence zvolena automaticky. Frekvence je zobrazena na displeji. Výstupní výkon je zobrazen velkými znaky na displeji. Pro zvýšení nebo sníţení stiskněte tlačítka plus nebo mínus. Vertikálním sloupcovým ukazatelem je na spodním okraji displeje udáno, který ze čtyř stupňů výstupního výkonu je aktuálně pouţit. Přenášený proud je omezen impedancí kabelu. Proto není neobvyklé, kdyţ se výstupní výkon zvýší, ale není indikován ţádný nárůst intenzity proudu. Tento fenomén není třeba povaţovat za poruchu vysílání. Při zapnutí se vysílač nastaví automaticky na nízký stupeň výkonu, čímţ se šetří energií. Ve většině případů tato výstupní úroveň stačí. Vyšší výkon nemá zpravidla ţádné účinky, ovšem baterie, popř. akumulátor se rychle vybíjí. Všechna ostatní nastavení zůstávají ve srovnání k posledně pouţitému nastavení nezměněna. strana 7-26 z 67

30 5.3.6 Volba nejvíce používaných frekvencí Prostřednictvím této funkce můţe uţivatel předběţně vybrat jím nejčastěji pouţívané frekvence. Poté co byla provedena tato volba, můţou být tyto frekvence rychle navoleny pomocí tlačítka výběr frekvence. Kdykoliv mohou být frekvence z výběru odstraněny nebo k výběru přidány. Tím můţe uţivatel optimalizovat pouţití vysílače. Ve vlastním provozu se potom volí frekvence z přednastavených, místo ze všech pouţitelných frekvencí. Postup: 1. Stiskněte pětkrát tlačítko i" pro dosaţení menu frekvence. 2. Na obrazovce se zobrazí seznam pouţitelných frekvencí. Aktuálně pouţívaná frekvence je při tom orámována. 3. Pomocí tlačítek "+" a "-" můţete přepínat mezi pouţitelnými frekvencemi. 4. Pokud jste vybrali poţadované frekvence, zmáčkněte tlačítko f, abyste nejvíce pouţívané frekvence přidali nebo nejvíce pouţívané frekvence odstranili. Frekvence k tomuto výběru aktuálně patřící jsou označeny x. 5. Poté co jste provedli poţadovaný výběr, můţete menu pomocí tlačítka i opět opustit. Pokud 5 sekund nebude stisknuto ţádné tlačítko, budou nastavení automaticky uloţena do paměti a opouštěno menu. Vybrané frekvence mohou být nyní přes tlačítko výběr frekvence přímo vyvolána na hlavním displeji. strana 7-27 z 67

31 5.3.7 Režim dvojité frekvence Tato funkce můţe být pouţita, aby se do hledaného vedení současně vysílaly dvě frekvence. To má zvláštní výhodu tehdy, kdyţ není jisté, která frekvence je v hledaném vedení nejlépe přenášena. Upozornění: V reţimu dvojité frekvence je dostupný výkon rozdělen na obě frekvence. Tento provozní reţim pracuje pouze s frekvencemi niţšími neţ 40 khz. Postup: 1. Nastavte pomocí tlačítka f niţší frekvenci z obou frekvencí, které v reţimu dvojité frekvence chcete pouţít. 2. Stiskněte 4 x tlačítko i", abyste se dostali do menu pro výběr druhé frekvence. 3. Pomocí tlačítek "+" a "-" můţete měnit frekvence, které jsou k dispozici, aţ je ohraničena poţadovaná druhá frekvence. 4. Tlačítkem f potvrďte druhou frekvenci a vraťte se k hlavnímu displeji. 5. Na hlavním displeji jsou nyní zobrazeny obě frekvence. Vysílač přepíná v pořadí mezi oběma frekvencemi tam a zpět. Upozornění: Kdyţ je tlačítkem f vybrána jiná frekvence, nebo je vysílač vypnut, je reţim deaktivován a nastavení zrušeno. Obě frekvence by musely být opět zvoleny podle předešle popsaného postupu. strana 7-28 z 67

32 5.4 Informace Tlačítko Tlačítko Tlačítko Standardně je zobrazována ve středu obrazovky velikost výstupního proudu (ma). Kdyţ stisknete informační tlačítko ("i"), je zobrazena hlasitost akustického signálu. Pomocí tlačítek "+" popř. "-" můţete hlasitost zvyšovat popř. sniţovat, nebo reproduktor vypnout (vypnuto nízká hlasitost střední hlasitost vysoká hlasitost). Kdyţ stisknete informační tlačítko "i" můţete displej přepnout do zobrazení napětí popř. impedance. Standardně je zobrazována intenzita proudu (ma). Můţete však také zvolit zobrazení napětí (Volt) impedance (Ohm). strana 7-29 z 67

33 Práce s vloc Práce s přijímačem Lokalizace vedení Při lokalizaci vedení by měl být přijímač drţen displejem směrem dopředu a potom nalevo nebo napravo vychylován ve směru předpokládaného vedení. Kompas udává směr vedení (při aktivních metodách). Barva kompasu se změní na modrou, kdyţ se přijímač nalézá nad vedením uloţeným v zemi. a) b) Přijímač by měl být drţen paralelně k zemi a na konci aktuálního směru pohybu nenaklápěn směrem nahoru. Abyste zjistili směr uloţení, pouţijte poţadovaný reţim k lokalizaci vedení. Ke zjištění směru přepněte do reţimu "maxima". Je třeba pečlivě zjistit pozici maxima signálu. Otáčejte přijímačem (spodní strana se dotýká země) o 90 Stupňů. Poté síla signálu zřetelně poklesne (je moţné, ţe nebude rozpoznatelný ţádný signál). Otáčejte potom lokalizačním přístrojem dál, aţ rozpoznáte maximální intenzitu signálu. Nyní ukazuje přední strana přijímače ve směru vedení uloţeného v zemi. strana 7-30 z 67

34 6.1.2 Měření hloubky a proudu Postupujte při bodové lokalizaci vedení následovně: a) Lokalizujte stranovou pozici vedení. b) Otáčejte přijímačem, abyste potvrdili směr vedení (minimum signálu je přenášeno, kdyţ přijímač protíná směr poloţení vedení v úhlu 90 stupňů). c) Otáčejte přijímačem zpět, aţ se nachází přesně v jedné linii s vedením. a) b) c) d) Nyní jsou zjištěny poloha a směr vedení. Špička přijímače se dotýká země. Přijímač se nachází v absolutní poloze maxima přímo nad vedením. Stisknete krátce informační tlačítko "i". Poté je zobrazena intenzita proudu a hloubka Lokalizace sondy Tento reţim je pouţit pouze pro lokalizaci sond. Při lokalizaci potrubí nebo kabelů prochází signál potrubím nebo kabelem (viz. obrázek a). Naproti tomu je sonda vysílací cívka, u které je elektromagnetické pole vyzařováno jiným způsobem ( viz. obrázek b). a) b) strana 7-31 z 67

35 Proto má sonda jiný průběh signálu ( viz. obrázek b). Všimněte si, ţe existují tři maxima: - malá špička velká špička malá špička. Sonda se nachází pod středem velkého maxima signálu. Při lokalizaci napříč směru sondy, tato způsobuje obvyklou signální odezvu. Kompas ukazuje napříč k poloze sondy. Barva kompasu se změní na modrou, kdyţ se přijímač nachází přímo nad sondou. Sondy jsou zpravidla pouţívány pro lokalizaci nemetalických potrubí, kanalizací a inspekčních kamer. Určitými typy metalických potrubí, např. litinová potrubí mohou být přenášeny také niţší frekvence (512 Hz/ 640 Hz). Proto se tento reţim často pouţívá ve spojení s inspekčními kamerami. Pracovní postup při měření hloubky je stejný jako při lokalizaci vedení, musí však být proveden v reţimu sonda. Měření hloubky za pouţití sondy, které není prováděno v reţimu sonda přináší nepřesné výsledky Lokalizace sondy pomocí kompasu Zapněte přijímač a zvolte frekvenci sondy. Pomocí tlačítka výběru reţimu zvolte reţim sonda. Postavte se s přijímačem do blízkosti sondy a pouţijte tlačítko + pro zvyšování zesílení tak dlouho, neţ je patrný jasný a trvalý signál. Není-li naměřen ţádná zřetelný nebo kolísavá signál, znamená to, ţe se nenalézáte v blízkosti sondy. Pokud tento případ nastane, povytáhněte sondu zpět aţ na nějakou známou pozici. Můţe to být také pozice, ze které je sonda zaváděna do potrubí. Začněte s lokalizací sondy od této pozice. Otáčejte přijímačem, aţ kompas ukáţe na 12 hodin. Postupujte tímto směrem a dávejte přitom pozor na to, aby kompas drţel na pozici 12 hodin. Cesta by měla kreslit oblouk, v jehoţ průběhu zakříţkujte pozici sondy. Pouţívejte při tom tlačítko zesílení, abyste dodatečně poupravili úroveň signálu. V pozici maxima signálu se nacházíte přímo nad sondou. strana 7-32 z 67

36 Aby byla sonda lokalizována bodově přesně, musí se zjistit maximum signálu v horizontální i vertikálním směru. Pokud se nalézáte nad maximem signálu, je automaticky zobrazena hloubka. Pouţijte tlačítko i, pro obdrţení přesné naměřené hodnoty. Upozornění: Lokalizace sond pomocí kompasu vyţaduje dostatek místa. Uzavřete prostor překáţkami jako např. zástěnou nebo autem, postupujte alternativně takto: 1. Postavte se s přijímačem do blízkosti sondy 2. Otáčejte s přijímačem tak, ţe kompas ukazuje do směru 3 hodiny. 3. Ustupte krok stranou a drţte při tom přijímač ve stejném směru. Střelka kompasu se bude lehce pohybovat. 4. Nyní se pohybujte dopředu a drţte přijímač ve stejném směru. Střelka kompasu se bude lehce pohybovat. Jakmile se nasměruje na 12 hodin, pokračujte v tomto směru a drţte při tom střelku na 12 hodinách. Postupujte dále tak, jak je popsáno na předchozí stránce. strana 7-33 z 67

37 6.2 Pasivní a aktivní lokalizace K dispozici jsou dvě základní metody lokalizace. Tyto jsou popsány dále Pasivní lokalizace Při pasivní lokalizaci se v zemi uloţená vedení lokalizují vyuţitím v okolí existujících elektromagnetických polí. Tyto elektromagnetické pole jsou rozděleny do dvou kategorií. Energetické (Power (P)): Zdroje těchto elektromagnetických polí jsou obecně elektroenergetické zdroje. Ty se nachází v rozsahu 50/60 Hz a tomu odpovídajících harmonických. Radiové (Radio (R)): Zdroje těchto elektromagnetických polí jsou obecně radiové přenosy s nízkými frekvencemi. Všeobecně leţí v rozsahu mezi 16 khz a 22 khz. Metoda pasivní lokalizace se vyuţívá, k prohledání určitá oblast podél v zemi poloţeného metalického vedení (lokalizace, aby se hledané VYLOUČILO). Přitom nás nezajímá, které potrubí, nebo kabel byl poloţen, nýbrţ pouze skutečnost, ţe se nějaké potrubí nebo kabel v příslušné oblasti nachází. Typické pouţití je kontrola oblasti před usazováním plotových sloupků. strana 7-34 z 67

38 6.2.2 Aktivní lokalizace Aktivní lokalizace je prováděna za pouţití vysílače. Při tom se z vysílače přenáší na potrubí nebo kabel signál o přesné frekvenci a přijímačem se kontroluje, zda se signál vrací s touto přesnou frekvencí. Při aktivní lokalizaci mohou být tyto signály aplikovány galvanickým připojením, indukčními kleštěmi nebo indukcí. Galvanické připojení Přijímač můţe při této aktivní lokalizaci identifikovat široké spektrum frekvencí. Mezi ně patří pouţívané frekvence u Vivax-vysílače, ale také od přístrojů jiných výrobců. Výběr frekvencí pro reţim indukce nebo reţim indukčních kleští je omezen, protoţe se tyto reţimy musí naladit na určité frekvence (nebo frekvenční rozsah). Plný frekvenční rozsah je k dispozici v reţimu galvanického připojení. Při frekvencích pod 45 khz dovolují úřady jako FCC (US- schvalovací úřad pro komunikační systémy) vyšší výstupní výkony. U frekvencí vyšších jak 45 khz je výstupní výkon pro techniku tohoto druhu omezen na 1 W. Při niţších frekvencích je tedy k dispozici vyšší výkon. strana 7-35 z 67

39 6.3 Přenos signálu vysílače Pro přenos vysílacího signálu existují tři moţnosti Galvanické připojení Galvanické připojení se pouţívá pro potrubí a kabely, kterými neprochází elektrický proud. Při připojení připojovacího vedení k vysílači je automaticky aktivován reţim galvanického připojení. Galvanické připojení Varování! NIKDY neprovádějte galvanické připojení ke kabelům, kterými prochází elektrický proud resp. jsou pod napětím. Propojovací vedení připojte k vysílači TEPRVE POTÉ, aţ bylo provedeno připojení k v zemi uloţenému vedení a uzemnění. Zarazte zemnící hrot pevně do země a připojte ho k černému vodiči. Připojte červený vodič k hledanému vedení (před tím odstraňte případnou korozi na povrchu). Aby se dosáhlo dobrého přenosu signálu vedením uloţeným v zemi, musí být zemnící hrot co nejdále vzdálena a nacházet se v úhlu 90 stupňů k hledanému vedení. Pokud je proveditelné, postarejte se o to, aby se mezi zemnícím hrotem a hledaným vedením nenacházelo v zemi ţádné další vedení. Tím klesá pravděpodobnost vazby signálu vysílače na ostatní potrubí nebo kabely. NEPŘIPOJUJTE černý vodič na jiný kovový předmět, nadzemní nebo podzemní konstrukci popř. na jiné s tím spojené potrubí nebo kabely. Jinak by mohlo dojít k odrazu signálu od těchto sekundárních struktur, coţ zvyšuje pravděpodobnost zkreslených výsledků lokalizace. Připojte propojovací vodič k vysílači. Zapněte vysílač a zvolte poţadovanou frekvenci. Varování! Při zaráţení zemnícího hrotu pracujte opatrně, abyste nepoškodili jiná vedení uloţená v zemi. Před zaraţením proveďte pasivní lokalizaci. Přerušte zaráţení zemnícího kolíku, pokud cítíte dodatečný odpor. strana 7-36 z 67

40 6.3.2 Indukční kleště Indukční kleště jsou pouţívány, kdyţ se přenáší signál na kabel, kterým je pod napětím, nebo kabel, u něhoţ není moţný nebo není ţádoucí přístup k metalickému vodiči. Při připojení indukčních kleští k vysílači je automaticky aktivován reţim indukčních kleští. Aby byl funkční reţim indukčních kleští, musí signální proud přenášený z kleští protékat vedením uloţeným v zemi. To znamená, ţe musí být vedení na obou stranách uzemněno. Připojte indukční kleště k vysílači TEPRVE POTOM, co bylo provedeno připojení na hledané vedení. Otevřete kleště, poloţte je okolo hledaného vedení a opět zavřete. Přesvědčte se, ţe jsou indukční kleště zcela uzavřeny. Potom připojte propojovací vodič indukčních kleští k vysílači. Zapněte vysílač a zvolte poţadovanou frekvenci. Indukční kleště jsou obecně nastaveny na určité frekvence. Na Vašem vysílači můţete vybrat pouze tu frekvenci, která je s kleštěmi kompatibilní. Dbejte prosím na to, aby na konci vysílacích kleští a v bezprostřední blízkosti kloubu byly vidět volné oblasti laminace kleští. Znečištění a projevy koroze na těchto koncích sniţují efektivitu kleští. Při připojení indukčních kleští ke kabelu dodrţujte VŢDY zákonné nebo ve Vaší firmě platné bezpečnostní předpisy. Varování! Při připojení indukčních kleští ke kabelu vysokého napětí je nebezpečí, ţe kleště na základě proudu indukovaného z hledaného kabelu kmitají, odskočí nebo se náhle uzavřou. Varování! strana 7-37 z 67

41 6.3.3 Indukce Metoda indukce se pouţije, kdyţ není moţné vytvoření spojení přes propojovací vedení nebo vazební člen. Kdyţ není k vysílači připojeno propojovací vedení ani indukční kleště, je automaticky přepojen do reţimu indukce. Indukční cívka instalovaná v drţadle vysílače se musí umístit nad hledané vedení. Při tom se musí drţadlo nacházet nad cílovým vedením a v jeho směru. Indukční cívka je nastavena tak, ţe pracuje při určité frekvenci. V reţimu indukce mohou být vybrány pouze tyto frekvence. NEUMÍSŤUJTE vysílač na poklop šachty nebo na jiné kovové předměty, protoţe se signál odstíní tak, ţe hledané vedení indukuje pouze slabý signál. Indukce Jestliţe přenášíte signál do vedení pomocí reţimu indukce, musí být od vysílače dodrţen minimální odstup 20 m. Důvod: vysílač přenáší signál vzduchem. Při tom můţe docházet k vzájemnému ovlivňování se signály z vedení a tím k chybným informacím. strana 7-38 z 67

42 6.3.4 Prohledání oblasti Je moţné, ţe potrubí a kabely poloţené v zemi v určité oblasti neprobíhají paralelně. Často křiţují prohledávanou oblast v různých úhlech a hloubkách. Protoţe je odezva zaměřovacích antén bezprostřední, musí se oblast prohledat přibliţně tak, jak je popsáno v následujícím. Při tom jsou antény směrovány takovým způsobem a postupem, ţe můţe být rozpoznán kaţdý signál odraţený od nějakého vedení uloţeného v zemi. Po zachycení odezvy se musí vedení sledovat a provést bodová lokalizace. Potom je třeba průběh označit. Prohledání oblasti tímto způsobem se uskutečňuje zpravidla (ne však výhradně) v reţimu maxima a za pouţití pasivní lokalizace Sledování v zemi uloženého vedení Pokud je lokalizováno vedení uloţené v zemi, měla by být sledována určitá vzdálenost v obou směrech. Pokud moţno, mělo by být toto sledování provedeno aţ do bodu, ve kterém je moţné potvrzení typu zdroje (telefonní sloup, poklop šachty atd.). Při sledování vedení, na které je přenášen vysílací signál, by se mělo začít v připojovacím bodu u vysílače. Přijímač se musí nacházet nad zemí a podél předpokládané trasy v zemi uloţeného vedení natáčet v malých obloučcích. Poté musí být na displeji zřetelně viditelná a z reproduktoru zřetelně slyšitelná. strana 7-39 z 67

43 6.3.6 Lokalizace a určení vedení uloženého v zemi Zjištění přesné polohy vedení uloţeného v zemi je obecně nazýváno bodová lokalizace. Po bodové lokalizaci můţe být poloha označena. Přepněte přijímač do reţimu maxima: veďte anténu přijímače nad průběhem vedení a zjistěte na displeji a/nebo akusticky, ve kterém místě je vydáván nejvyšší signál. a) b) Zkreslená pole - Distorze Při lokalizaci vţdy myslete na to, ţe lokalizujete signály vysílané z vedení uloţeného v zemi. Tato vyzařovaná pole mohou být rušena od jiných vedení a jiných elektromagnetických polí. Signály vysílané z vedení se mohou mimo to přímo, nebo indukcí vázat na ostatní vedení uloţené v zemi, nebo ocelové konstrukcemi, jako svodidla nebo splétané drátěné ploty. Riziko chybné lokalizace můţe být sníţeno následovně: Přezkoušejte, zda se zkresluje signál vlivem ostatních polí. Lokalizujte vedení nejdříve v reţimu maxima a potom v reţimu minima. Při obou lokalizacích by se měl vykázat stejný průběh. Jinak je signální pole zkreslené a měření hloubky by mohlo přinést chybné výsledky. Vzdálenost mezi minimem a maximem se rozdělí na poloviny a vzniklá jedna polovina se přenese za pozici maxima. V tomto místě je správná poloha lokalizovaného vedení. 1 Minimum 2 Správná poloha vedení 3 Maximum Pro změření hloubky v zemi uloţeného vedení stiskněte krátce tlačítko "i". Poté bude zobrazena hloubka a intenzita proudu. Hloubka by měla přibliţně souhlasit s případným dostupným zákresem provedení. Pokud nejsou k dispozici ţádné plány, pomůţe podle okolností také logické myšlení (Příklad: Kdyţ hledáte CCTV kabel a jeden kabel je lokalizován v hloubce 1,5m, není to pravděpodobně ten hledaný). Intenzita proudu je zobrazena současně s hloubkou. strana 7-40 z 67

44 Naměřené hodnoty hloubek ve městech, mohou být v blízkosti ohybů a kříţení chybné na základě zkreslených polí Provádění měření hloubky a proudu Lokalizaci provádějte podle popisu v příslušné kapitole návodu, přičemţ přijímač musí být veden ve směru v zemi uloţeného vedení stejně jako i přímo nad ním. Hloubku měřte krátkým stiskem tlačítka "i". Intenzita proudu je zobrazena současně s hloubkou. Naměřené hodnoty ve městech, například v blízkosti ohybů a kříţení mohou být chybné na základě zkreslených polí. a) b) c) Alternativní metoda pro měření hloubky je triangulace, která můţe být provedena v reţimu maxima (dvojitá anténa), nebo v reţimu širokého maxima (jedna anténa). a) Reţim maxima (dvojitá anténa) b) Široké maximum - (jedna anténa) Tiefe Tiefe Vzdálenost od A k B = hloubka Vzdálenost (od A k B )/2 = hloubka strana 7-41 z 67

45 Změřte intenzitu proudu. Bude zobrazena, kdyţ krátce stisknete tlačítko "i" pro měření hloubky. S přibývající vzdáleností bude signál slabší. Čím více se vzdalujete od vysílače, tím slabší bude signál vysílaný od vedení uloţeného v zemi. Lokalizací více bodů podél vedení můţete přibliţně zjistit stupeň ztráty signálu (u potrubí nebo kabelu slábne signál rychleji). Odchyluje-li se signál v místě bodové lokalizace, od základního směru, nejedná se moţná o hledané potrubí Neprovádějte NIKDY mechanizované výkopy nad v zemi uloţeném potrubím nebo kabelem. Kopejte vţdy OPATRNĚ. Varování! Využití funkcí Signal Select (SiS) a Signal Direction (SD) Trasování kabelů a potrubí je trasováno s určitou přesností, nicméně při souběhu vice inţenýrských sítí dochází k indukci signál do jiných vedení. Signal-Select a Signal Direction jsou metody měření, které vám pomohou zvýšit přesnost vašich měření, ale pozor, ţádné metoda vám nedává 100% záruku, ţe jste na vašem vedení. Signal-Select a Signal Direction fungují na principu změny směru signálu v souběţném vedení. Tento signál je fázově posunut a je moţné ho proto pomocí lokátoru jednoznačně identifikovat. Signal-Select a Signal Direction je moţné pouţít při galvanickém připojení na vedení nebo při pouţití indukčních kleští. SiS a SD frekvence není moţné pouţít při metodě indukce do vedení pomocí interní rámové antény. Signal-Select (SiS) nevyţaduje synchronizaci a je vhodný vyuţití na delší vzdálenosti nebo u vedení s vyšší impedanční zátěţí. Signal Direction (SD) je nutné před měřením fázově synchronizovat a je vhodný pro vedení s niţší impedanční zátěţí případně na kratší vzdálenosti. Signal-Select Připojte vysílač Loc-10TxSIS s frekvencí SiS. SiS funce není dostupná na všech frekvencích. Prosím nastavte na vysílači frekvenci označenou SiS. Směr signálního proudu vyhodnocovaný funkcí Signal-Select signalizuje, zda se nacházíme nad trasovaným vedením, na které přivádíme galvanicky signál z generátoru anebo zda se nacházíme nad případným jiným paralelním vedením, na kterém je signál naindukován. Příklad využití - Signal Select V kombinaci se signalizací zkreslení pole můţe být funkce Signal-Select velmi uţitečnou pomocí právě ve sloţitých situacích souběhů vedení. Tento příklad zobrazuje obrázek dole. V tomto případě dochází k výrazné induktivní vazbě mezi trasovaným vedením a výše uloţeným rušivým vedením, přičemţ směr signálního proudu je na obou vedeních stejný. Protoţe je rušivé vedení uloţeno výše jak trasované, jeho rušivý vliv na zkreslení pole (signalizovaný mírou červeného podbarvení kompasu) se zmenšuje, čím dále se přijímač nachází bokem vlevo nebo vpravo. Míra zkreslení signálu dosahuje maxima přibliţně ve stejném místě jako je maximum intenzity signálu. Takový výsledek je netypický a upozorňuje uţivatele jednoznačně na přítomnost rušivého vedení v bezprostřední blízkosti trasovaného vedení. strana 7-42 z 67

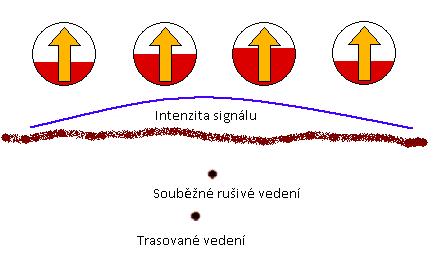

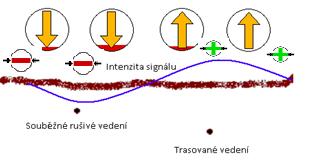

46 V tomto konkrétním případě by zkreslení signálu nemělo výrazný vliv na přesnost určení polohy (trasy) vedení, avšak měření hloubky by mohlo být značně zkreslené. Upozornění: Při použití funkce SiS Signal-Select může dojít k problému správného směru signálu z důvodu špatné polarity připojovacích kabelů. Zkontrolujte správnou polaritu připojení na hledané vedení. Distortion Alert - deformace pole Deformaci (zkreslení) pole způsobuje přítomnost jiných vedení poblíţ vedením, do kterého vysíláme signál. Míra zkreslení signálu je na displeji přijímače signalizovaná mírou podbarvení pozadí kompasu. Ne vţdy však v praxi musí výrazné podbarvení kompasu automaticky znamenat sníţenou přesnost určení trasy. Signalizace zkreslení pole hovoří pouze o tom, ţe není přijímáno ideálně koncentrické magnetické pole. Viz výše uvedený příklad, kdy rušivé vedeni leţí bezprostředně nad trasovaným vedením, je určení trasy korektní i přes silné zkreslení pole. V případě, ţe se však při trasování vyskytne signalizace výrazného zkreslení pole, uţivatel musí počítat s přítomností druhého vedení v blízkosti vedení trasovaného. Míru deformace pole je moţné rovněţ ovlivnit vhodnou volbou vysílané frekvence Přesné určení Směru signálu funkce SD Některé modely z výrobního programu vloc disponují funkcí zvanou Směr signálu (Signál Direction (SD)). Tím můţe být stanoveno, zda se u lokalizovaného vedení jedná skutečně o vedení, do kterého byl vyslán signál z vysílače. Naváţe-li se signál na nějaké vedení, šíří se vedením a zvolí nejkratší cestu zeminou a zemnícím hrotem zpět k přijímači. Signál se ovšem při tom velice často šíří i na okolní kabely nebo potrubí, protoţe tyto mají minimální přechodový odpor. strana 7-43 z 67

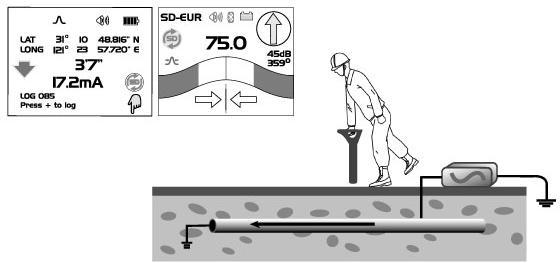

47 Podle toho můţe vyzařovat v oblasti větší počet potrubí signál s frekvencí vysílače, coţ stěţuje identifikovat vlastní hledané vedení. Tyto zpětné signály běţí typickým způsobem v opačném směru k vlastnímu signálu vysílače. Pomocí určení směru signálu se můţe zjistit směr toku signálu a tím také určit hledané vedení. Při určování směru signálu postupujte následovně: Připojte vysílač pomocí galvanického připojení k hledanému vedení. Galvanické připojení Zapněte vysílač i přijímač a nastavte následovně: o o SD-USA pro všechny země se síťovou frekvencí 60 Hz SD-EUR pro všechny země se síťovou frekvencí 50 Hz Na přijímači by měla nyní blikat ikona SD a orámování kompasu. Blikající symboly znamenají, ţe musí být synchronizován přijímač s vysílačem. Také kdyby tento případ nenastal, doporučuje se na začátku měření provést synchronizaci, aby se zajistily spolehlivé výsledky. K synchronizaci přijímače a vysílače lokalizujte potrubí v bezprostřední blízkosti vysílače. Tím zajistíte, ţe se jedná skutečně o hledané vedení. Otočte se potom s přijímačem od připojovacího bodu vysílače pryč a stiskněte tlačítko i. Na displeji se nyní zobrazí, hloubka, intenzita proudu a ruka pod ikonou SD. Stiskem tlačítka Enter (pod symbolem ruky) je nyní systém synchronizován. Přijímač se vrátí zpět na hlavní displej. Horní část orámování kompasu by měla nyní svítit. Přijímač je tím na hledané vedení kalibrován a systém je synchronizován. Proveďte lokalizaci popř. sledování trasy, jak je poţadováno a dbejte při tom na to, aby vţdy svítila horní část osvětlení kompasu. Kdyby místo horní oblasti začala svítit oblast dolní, přijímáte nesprávný zpět běţící signál od sousedního vedení ( viz. také následující obrázek). strana 7-44 z 67

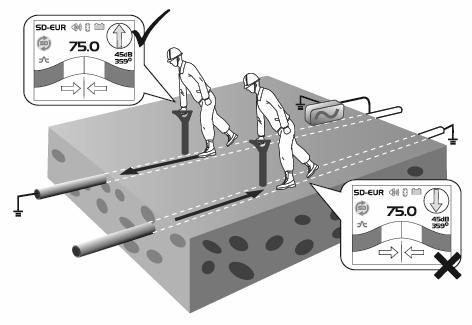

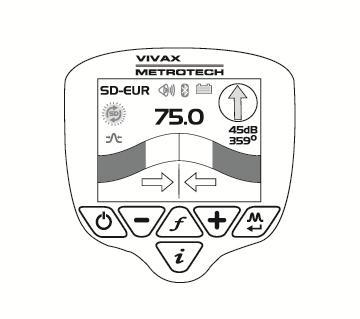

48 Pokud by během lokalizace vedení opět začala blikat ikona SD blikala a orámování kompasu, uţ neexistuje synchronizace s vysílačem a musí se obnovit. Běţte zpět k bodu, ve kterém můţete jednoznačně určit směr signálu a opakujte synchronizaci. Bodově přesně lokalizujte vedení a postavte se zády k vysílači a přímo nad vedení. Pro provedení nové synchronizace stiskněte tlačítko i a nakonec tlačítko Enter. Pokračujte v lokalizací vedení / sledování trasy. Kdyţ provádíte novou synchronizaci, dbejte na to, abyste se od hledaného vedení nevzdálili. Podle vysílacího výkonu můţe být v určité vzdálenosti dosaţeno bodu, od kterého uţ není moţná nová synchronizace. Můţe se přihodit, ţe sousední vedení probíhají těsně s připojeným vedením, při tom přijmou jak signál, tak také směr signálu a tím můţe být v pozdějším průběhu sledováno nesprávné vedení. strana 7-45 z 67

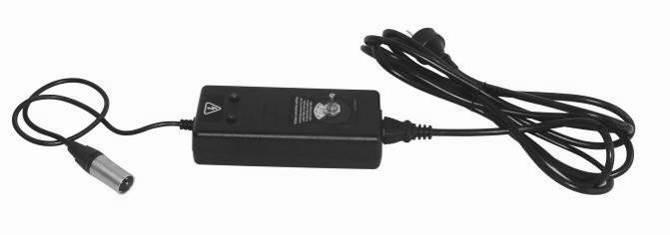

49 7 Použití příslušenství 7.1 Použití oddělovacího filtru Pomocí oddělovacího filtru se můţe signál připojit na síťové vedení vysílače přes zásuvku Schuko, které je pod napětím. Tak můţe být např. sledováno vedení od budovy aţ k rozvaděči. Síťový adaptér můţe být provozován při napětí mezi 100 V a 250 V. Postup: Zastrčte adaptér do signálního výstupu vysílače. Vyhledejte vhodnou zásuvku. Pokud moţno, zapojte zásuvku bez napětí. Zastrčte síťové připojení adaptéru do zásuvky. Znovu zapněte zásuvku. Otočný vypínač dejte do polohy, která nyní souhlasí se svítícími diodami. Nastavte vysílač na poţadovanou frekvenci (jsou doporučeny 8 khz a 32 khz ) a na střední vysílací výkon. 7.2 Použití A-rámu k lokalizaci poruchy A-rám se pouţívá k lokalizaci poruch na kabelech. V případě potrubí se jedná se při takových poruchách o vady na plastové izolaci potrubí. U kabelů se jedná o vady na izolaci tím, ţe vzniká přímý kontakt mezi stíněním kabelu popř. vnitřním vodičem a zemí. K lokalizaci vadného místa musí být vedení izolováno a tomu odpovídající uzemnění odděleno. Tím je zajištěno, ţe chybové místo nebude neúmyslně překryto zemními proudy. A-rám by nebyl za této situace schopen toto rozlišit. strana 7-46 z 67

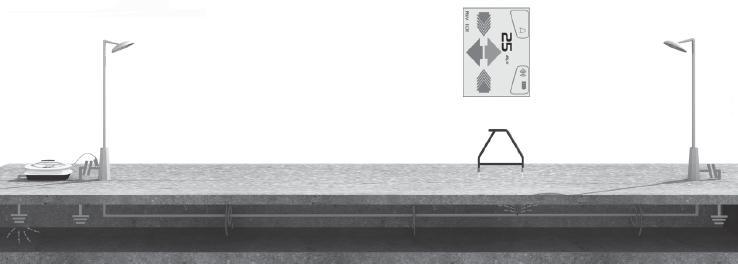

50 Poté, co bylo vedení izolováno, měla by se pomocí měření impedance na vysílači nebo odpovídajícího přístroje chybu potvrdit. A-rámem se mohou obvykle lokalizovat vady v oblasti aţ do 2 MΩ a vyšší (v závislost na vzdálenosti od vysílače, kvality půdy atd.). Propojte s vysílačem vadné vedení červeným měřícím vodičem. Černý měřící vodič bude propojen se zemí přes zemnící hrot. Zemnící hrot by měl být při tom umístěn co nejdál od vadného vedení, aby zpětné proudy nezkreslovaly měření. Zapněte vysílač, zvolte FF low nebo FF high. FF high by mělo být vybráno, kdyţ se jedná o dlouhé vedení nebo se jedná o vadu s vysokou impedancí. Propojte A-rám se zdířkou příslušenství přijímače. Po zapnutí přijímače, se automaticky přepne na zobrazení pro obsluhu A-rámu. Příklad zobrazení, které se můţe lišit od zobrazení skutečného. strana 7-47 z 67

51 Odstraňte ochranné kryty z hrotů A-rámu. Běţte podél trasy vedení a zapíchněte hroty A-rámu kaţdé dva aţ tři kroky do země. Zelená noha musí při tom ukazovat dále od vysílače. Kdyţ začnete v blízkosti vysílače, bude šipka na displeji ukazovat dál (tedy nahoru). Čím více se vzdalujete od vysílače, tím se bude naměřená hodnota dbµv zmenšovat. V dalším průběhu by mohla začít šipka kolísat, nebo by mohla docela zmizet. Toto ukazuje na to, ţe místo vady leţí v dalším průběhu. Kdyţ je ukazatel levo / pravého navádění aktivní, ujistíte se, ţe se s A-rámem nacházíte přesně nad vedením. Pokud ukazatel levo -/ pravého navádění není aktivní, stiskněte popřípadě tlačítko Enter, abyste se dostali do reţimu lokalizace vedení. Lokalizujte nyní pomocí přijímače průběh vedení a nakonec stiskněte tlačítko Enter pro návrat k zobrazení reţimu A-rám. Kdyţ se blíţíte k místu vady, zachytí A-rám signál. Šipka bude ukazovat nahoru a měřená hodnota dbµv opět narůstat. Doporučuje se vzdálenost mezi dvěma měřícími body nyní zmenšit. Maximální hodnoty je dosaţeno krátce před a krátce za místem poruchy. Přesně nad místem poruchy hodnota náhle klesne a šipka změní svůj směr. Tak poznáte, ţe jste poruchu právě překročili. Umístěte A-rám krátce před a krátce za předpokládané místo poruchy, abyste jeho polohu zjistili tak přesně, jak je moţné. Pokud budete tento postup opakovat napříč k vedení, můţete korigovat eventuální stranové výchylky. Upozornění Vycházíme-li z toho, ţe na vedení existuje pouze jedna porucha, můţete celý tento postup o něco zkrátit tím, ţe A-rám před začátkem vlastního měření umístíte asi jeden metr vedle zemnícího hrotu. Naměřená hodnota dbµv na tomto místě odpovídá přibliţně maximální hodnotě v místě poruchy. strana 7-48 z 67

52 Varování Vedení vţdy nejdříve odpojte, před tím neţ je připojíte k vysílači. Na vedení, které je pod napětím, připojte vysílač pouze přes příslušenství povolené firmou Vivax. Při připojení pouţívejte nejvhodnější příslušenství. 7.3 Použití miniantény Minianténa můţe být pouţita k identifikaci určitého kabelu v šachtě nebo ve svazku kabelů. Postup: 1. Propojte vysílač s kabelem, který je třeba identifikovat. Minianténa můţe lokalizovat signály ve frekvenční oblasti od 512 Hz do 200 khz. Je třeba ovšem dávat přednost niţším frekvencím, protoţe tyto se tak silně neváţou na sousední kabely. 2. Nejlepší metoda jak se připojit ke kabelu jsou indukční kleště. Při tom je signál rovnoměrným dílem šířen všemi ţilami kabelu. 3. Pokud pouţijete indukční kleště, měly by být oba konce identifikovaného vedení uzemněny. Indukční kleště by měly být připojeny za zemnícím bodem (viz obr.), aby signál mohl procházet zpět přes uzemnění, jak je poţadováno. strana 7-49 z 67

53 4. Pokud nemůţete pouţít indukční kleště, připojte vysílač přímo na kabel. Vyřaďte všechny příčné odbočky k ostatním kabelům, abyste zabránili přenosu signálu na ostatními vedení. 5. Neaplikujte signál na vedení induktivně, protoţe by signál vedla všechna sousední vedení v této oblasti. 6. Propojte minianténu se zdířkou příslušenství přijímače. Vhodné nastavení a odpovídající zobrazení se poté vyvolá automaticky. 7. Zajistěte, aby přijímač byl nastaven na stejnou frekvenci jako vysílač. 8. Umístěte minianténu na kaţdý kabel, který přichází do úvahy. Dlouhé hrany při tom musí směřovat v linii daného vedení. 9. Dbejte také na hodnotu db pro kaţdý kabel. Kabel s nejvyšší hodnotou je se značnou jistotou hledané vedení 10. Pokud je nutné, přizpůsobte citlivost přijímače tak, aby se sloupec intenzitou přijímaného signálu vychyloval. To ulehčuje identifikovat hledané vedení, i kdyţ byl signál indukován sousedním vedení. strana 7-50 z 67

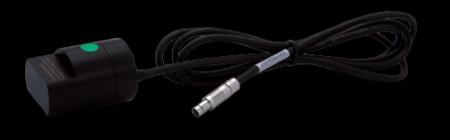

54 Varování: Minianténa můţe být pouţita jako pomocný prostředek při identifikaci kabelů. Výsledek ovšem nemůţe být nikdy povaţován jako rozhodující indikátor pro řezání kabelu. Dodrţujte vţdy směrnice vaší firmy, pokud jde o řezání kabelu. Upozornění Zvláště dobré výsledky dává minianténa při rozpoznávání kroucených kabelů. Postup: 1. Propojte vysílač s překrouceným párem ţil kabelu. Tento pár ţilový zkratujte na vzdáleném konci. 2. Nastavte vysílač na nízkou frekvenci např. 640 Hz a nastavte maximální výkon. 3. Nyní nastavte minianténu, jak je popsáno v předchozím, na jedno z předpokládaných vedení a posunujte ji pomalu podél vedení. Signál by měl zesilovat a zeslabovat analogicky k průběhu překroucených ţil. 4. Pokud však zůstává síla signálu stejná, není to pravděpodobně hledané vedení. Varování Minianténa můţe být pouţita jako pomocný prostředek při identifikaci kabelů. Výsledek ovšem nemůţe být nikdy povaţován jako rozhodující indikátor pro řezání kabelu. Dodrţujte vţdy směrnice vaší firmy, pokud jde o řezání kabelu. strana 7-51 z 67

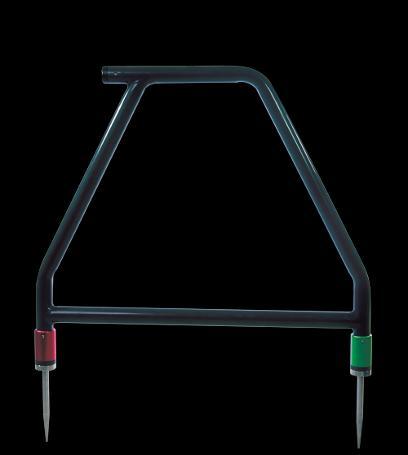

55 Příslušenství 8.1 A-Rám (volitelné) A-rám se pouţívá k lokalizaci vad. V případě, ţe se jedná o potrubí, jedná se poruchy izolace v plastovém opláštění potrubí. U kabelů se jedná o poruchy izolace, čímţ vzniká přímý kontakt mezi zemí a stíněním popř. vnitřním vodičem 8.2 Minianténa (volitelné) Minianténa se pouţívá k identifikaci určitého kabelu v kabelové šachtě, nebo svazku kabelů. 8.3 Napájecí adaptér zdroje Loc-10Tx (volitelné) 10 m dlouhý kabel pro napájení vysílače z autozásuvky 12V (dobíjení není moţné!) Pokud zamýšlíte vysílat silný signál dlouhou dobu, doporučuje se vysílač napájet pokud moţno z autobaterie přes tento auto-adaptér. Adaptér musíte připojit na 12V vstup na straně vysílače a propojit se zásuvkou pro zapalovač v autě. Přesvědčte se, ţe je zásuvka pod napětím. U některých aut musí být k tomu zapnuté zapalování, nebo nastartovaný motor. Není nezbytné vyjmout baterie. Vysílač sám rozpozná připojené napájecí napětí 8.4.Loc 10Tx- Napájecí zdroj vysílače z 240 V (volitelné) Pozn.: Toto není nabíječka strana 7-52 z 67

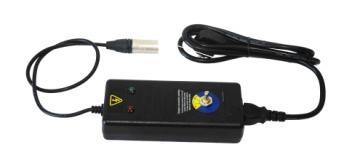

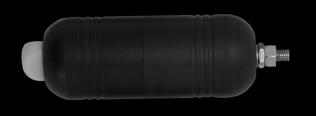

56 8.5 Separační filtr (volitelný) Pomocí separačního filtru se můţe vysílací signál připojit na síťové vedení přes zásuvku Schuko, která je pod napětím. Tak můţe být sledováno vedení např. od budovy aţ po rozvaděč. Síťový adaptér je moţno provozovat pod napětím mezi 100 V a 250 V V DC auto-adaptér pro přijímač (volitelný) 4 m dlouhý kabel pro dobíjení Li-ion akumulátoru přijímače z auta. Doporučuje se připojit přijímač přes tento adaptér na zásuvku pro zapalovač, která je při celém dobíjecím postupu pod napětím. Přijímač by neměl být ovšem dobíjen extrémně dlouho. 8.7 Sondy (volitelné) D18-33-SR44 18 mm x 80 mm, 33 khz, dosah 4 m 2 knoflíkové baterie D38-33-AA 38 mm x 105 mm, 33 khz, dosah 5 m1 x AA-baterie D64-33-LR61 64 mm x 186 mm, 33 khz, dosah 8 m 1 x LR61-baterie D23F-512-AA / D23F-640-AA 23 mm x 456 mm, dosah 7 m Flexibilní sonda ze 3 článků 512 Hz nebo 640 Hz, pro pouţití u litinového potrubí strana 7-53 z 67

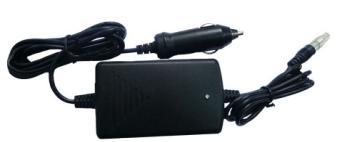

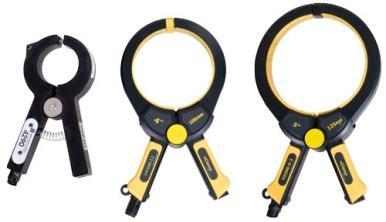

57 1 x AA-baterie 8.8 Indukční kleště (volitelné) VX2/50(Ø 50 mm), VX4/100 (Ø100 mm), VX5/125 (Ø125 mm), 450 mm flexibilní Pomocí indukčních kleští můţe být signál induktivně přenášen na izolované vedení, aniţ by se musel vysílač přímo připojit na vodič nebo stínění. 8.9 Li-ion akumulátor přijímače (standard) Přijímač je dodávám s Li-ion akumulátorem. Pouţívejte vţdy nabíječku k tomu určenou. Nabíjení probíhá po vloţení akumulátoru do lokátoru a následném připojení nabíječky Nabíječka Li-ion akumulátoru přijímače (standard) Nabíječka je dodávána standardně s lokátorem. K nabíjení Li-ion akumulátorů pouţívejte výhradně tuto nabíječku ( V AC) 8.11 USB Kabel (standard) Kabel pro propojení lokátoru s PC 8.12 Klec alkalických baterií (standard) Klec alkalických baterií 6 x AA jako záloha akumulátoru. strana 7-54 z 67

58 8.13 Zemnící kolík (standard) 8.14 Připojovací kabel pro galvanické připojení (standard) 8.15 Klec alkalických baterií zdroje Loc-1Tx (standard) Prodlužovací kabel (volitelný) 8.17 Konektory (volitelné) 8.18 Akumulátor Ni-Mh zdroj Loc-5Tx 8.19 Klec alkalických baterií zdroje Loc-5Tx 8.20 Nabíječka akumulátoru zdrojů Loc-5Tx/10Tx Dodávaná k akumulátorům Akumulátor Ni-Mh zdroje Loc-10Tx 8.22 Klec alkalických baterií zdroje Loc-10Tx- (12xD) strana 7-55 z 67
