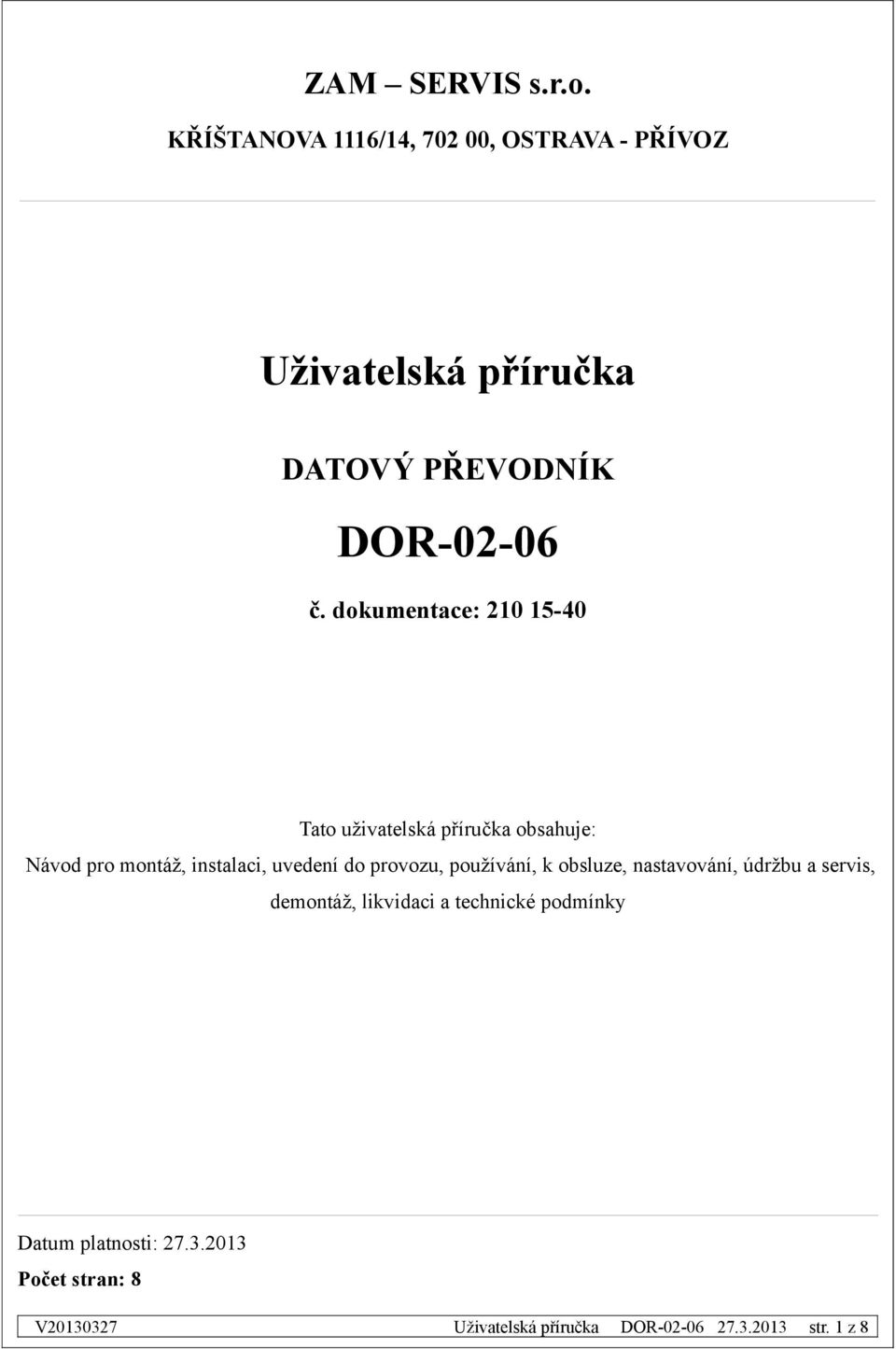

1 ZAM SERVIS s.r.o. KŘÍŠTANOVA 1116/14, 70 00, OSTRAVA - PŘÍVOZ DATOVÝ PŘEVODNÍK DOR-0-06 č. dokumentace: Tato uživatelská příručka obsahuje: Návod pro montáž, instalaci, uvedení do provozu, používání, k obsluze, nastavování, údržbu a servis, demontáž, likvidaci a technické podmínky Datum platnosti: Počet stran: 8 str. 1 z 8

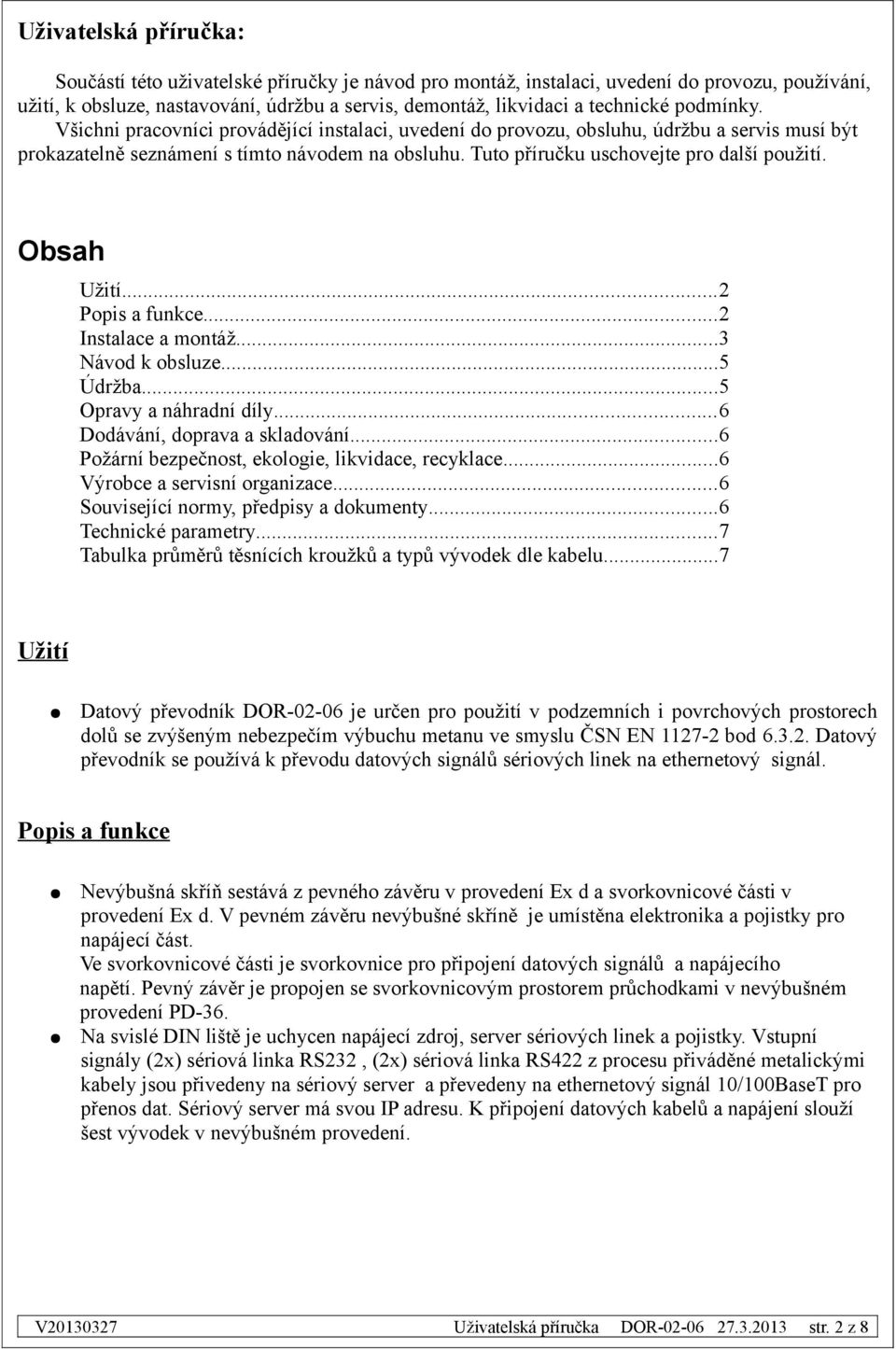

2 : Součástí této uživatelské příručky je návod pro montáž, instalaci, uvedení do provozu, používání, užití, k obsluze, nastavování, údržbu a servis, demontáž, likvidaci a technické podmínky. Všichni pracovníci provádějící instalaci, uvedení do provozu, obsluhu, údržbu a servis musí být prokazatelně seznámení s tímto návodem na obsluhu. Tuto příručku uschovejte pro další použití. Obsah Užití... Popis a funkce... Instalace a montáž...3 Návod k obsluze...5 Údržba...5 Opravy a náhradní díly...6 Dodávání, doprava a skladování...6 Požární bezpečnost, ekologie, likvidace, recyklace...6 Výrobce a servisní organizace...6 Související normy, předpisy a dokumenty...6 Technické parametry...7 Tabulka průměrů těsnících kroužků a typů vývodek dle kabelu...7 Užití Datový převodník DOR-0-06 je určen pro použití v podzemních i povrchových prostorech dolů se zvýšeným nebezpečím výbuchu metanu ve smyslu ČSN EN 117- bod Datový převodník se používá k převodu datových signálů sériových linek na ethernetový signál. Popis a funkce Nevýbušná skříň sestává z pevného závěru v provedení Ex d a svorkovnicové části v provedení Ex d. V pevném závěru nevýbušné skříně je umístěna elektronika a pojistky pro napájecí část. Ve svorkovnicové části je svorkovnice pro připojení datových signálů a napájecího napětí. Pevný závěr je propojen se svorkovnicovým prostorem průchodkami v nevýbušném provedení PD-36. Na svislé DIN liště je uchycen napájecí zdroj, server sériových linek a pojistky. Vstupní signály (x) sériová linka RS3, (x) sériová linka RS4 z procesu přiváděné metalickými kabely jsou přivedeny na sériový server a převedeny na ethernetový signál 10/100BaseT pro přenos dat. Sériový server má svou IP adresu. K připojení datových kabelů a napájení slouží šest vývodek v nevýbušném provedení. str. z 8

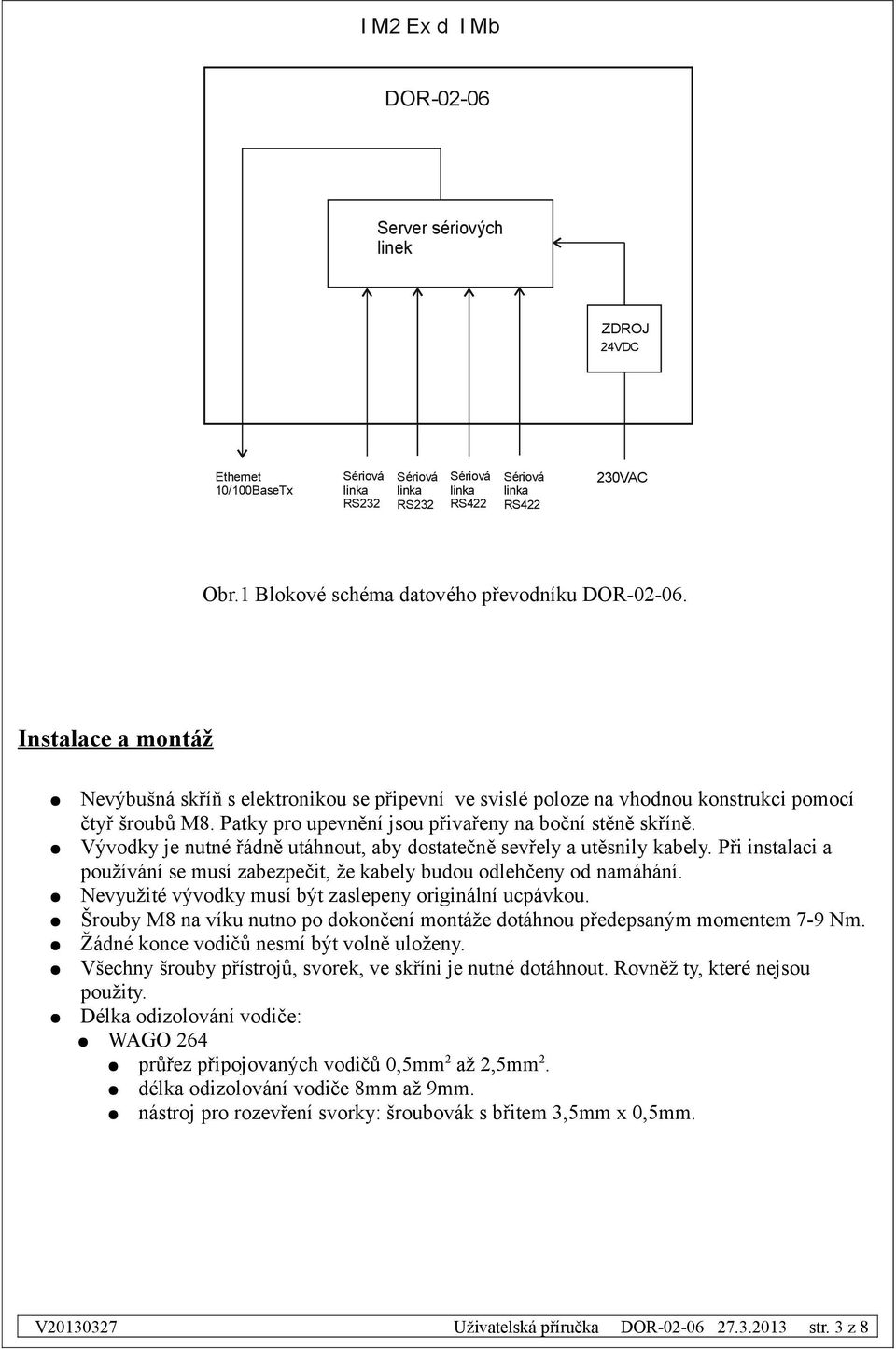

3 I M Ex d I Mb DOR-0-06 Server sériových linek ZDROJ 4VDC Ethernet 10/100BaseTx Sériová linka RS3 Sériová Sériová linka linka RS3 RS4 Sériová linka RS4 30VAC Obr.1 Blokové schéma datového převodníku DOR Instalace a montáž Nevýbušná skříň s elektronikou se připevní ve svislé poloze na vhodnou konstrukci pomocí čtyř šroubů M8. Patky pro upevnění jsou přivařeny na boční stěně skříně. Vývodky je nutné řádně utáhnout, aby dostatečně sevřely a utěsnily kabely. Při instalaci a používání se musí zabezpečit, že kabely budou odlehčeny od namáhání. Nevyužité vývodky musí být zaslepeny originální ucpávkou. Šrouby M8 na víku nutno po dokončení montáže dotáhnou předepsaným momentem 7-9 Nm. Žádné konce vodičů nesmí být volně uloženy. Všechny šrouby přístrojů, svorek, ve skříni je nutné dotáhnout. Rovněž ty, které nejsou použity. Délka odizolování vodiče: WAGO 64 průřez připojovaných vodičů 0,5mm až,5mm. délka odizolování vodiče 8mm až 9mm. nástroj pro rozevření svorky: šroubovák s břitem 3,5mm x 0,5mm. str. 3 z 8

4 RJ Konektor RJ45 Ethernet: (čelní pohled na konektor) pin schéma zapojení RX+ RXTX+ TX- Obr. Rozmístění signálů ethernetu na konektoru RJ45. str. 4 z 8

5 RX DTR GND TX3+ TX RX3- RX4- TX 5 RX4+ GND1 4 TX4- DTR1 3 TX4+ RX1 RX3+ TX1 1 L N PE RS Rx1 RS4 1 RS3 RX1+ 7 TX1-6 5 TX Napájení 30VAC IT ETHERNET X RS X1 Obr.3 Svorkovnice DOR-0-06 Návod k obsluze Zařízení DOR-0-06 je kromě přiváděného napájecího napětí bezobslužné. Údržba Z povrchu odstraňujte prach a nečistoty suchou tkaninou nebo smetákem, další očištění povrchu proveďte tkaninou nalvhčenou vodou s běžnými saponáty nebo čistidly na bázi lihu. Výrobce stanovuje pravidelnou kontrolu zařízení DOR-0-06 minimálně 1x ročně pracovníky ZAM-SERVIS s.r.o, nebo pověřeným zastoupením. str. 5 z 8

6 Opravy a náhradní díly Veškeré opravy a náhradní díly zajišťuje výrobce. Dodávání, doprava a skladování Objednávací kód: DOR-0-06 např.: DOR ks. ;Datový převodník xrs3,xrs4 na Ethernet ;Datový převodník Součástí dodávky je: Tato uživatelská příručka Prohlášení o shodě Osvědčení o jakosti a kompletnosti výrobku Díly se dodávají nebalené. Při přepravě všech dílů je třeba minimalizovat možné otřesy a nárazy. Skladování v suchých prostorách při teplotě 0 až 40 C v jedné vrstvě. Požární bezpečnost, ekologie, likvidace, recyklace Nevystavovat otevřenému ohni, při spalování vznikají škodlivé látky. Správným používáním při provozu nepůsobí škodlivě na své okolí a ekologii. Po ukončení doby života výrobek vraťte výrobci na zlikvidování. Adresa je uvedena v tomto dokumentu. Elektrické a elektronické vybavení nesmí být po skončení životnosti likvidováno jako běžný komunální odpad. Produkt musí být předán na příslušné sběrném místě ke správnému zpracování, regeneraci a recyklaci elektrického a elektronického vybavení. Podrobnější informace o sběrném místě a recyklaci tohoto produktu si vyžádejte od místních úřadů, podniku zabývajícího se likvidací komunálních odpadů ve vašem místě nebo u obchodníka, kde jste produkt zakoupili. Výrobce a servisní organizace ZAM - SERVIS s.r.o. Křišťanova 1116/14, Ostrava - Přívoz, tel: zam@zam.cz Související normy, předpisy a dokumenty ČSN EN ČSN EN ČSN EN 6059 ČSN EN ed.3:010 ČSN EN ed.:008 ČSN EN ed.:007 Ochrana před úrazem elektrickým proudem. Rozvaděče NN. Stupeň ochrany krytím (krytí IP kód) Nevýbušná elektrická zařízení - všeobecné požadavky. Nevýbušná elektrická zařízení - pevný závěr d. Nevýbušná elektrická zařízení zajištěné provedení e. str. 6 z 8

7 ČSN EN ed:008 ČSN EN 117-+A1:008 Výbušná prostředí základní pojmy a metodologie. Výbušná prostředí prevence a ochrana. Technické parametry DOR-0-06 Jmenovité napájecí napětí 30 VAC IT Příkon 5W Jmenovitý proud pojistek F1,F 0,A Průřez připojovaných vodičů 0,5mm až,5mm Krytí IP54 Teplotní rozsah 0 až 40 C Rozměr včetně vývodek 5x485mm, výška 138mm Hmotnost celková 15,5kg Relativní vlhkost 95% bez kondenzace Provedení I M Ex d I Mb Tabulka průměrů těsnících kroužků a typů vývodek dle kabelu Vývodky Ex d Vnitřní průměr těsnícího kroužku Průměr kabelu [mm] str. 7 z 8

8 Obr. 4: Rozměry a vzhled DOR str. 8 z 8
