1 FILCOTEN 1. První lehký betonový žlab na světě Nejnovější technologie. Neuvěřitelně lehký a stabilní. FILCOTEN light FILCOTEN tec - NOVINKA s hranou! FILCOTEN -Program. Hydro BG Odvodňovací systémy

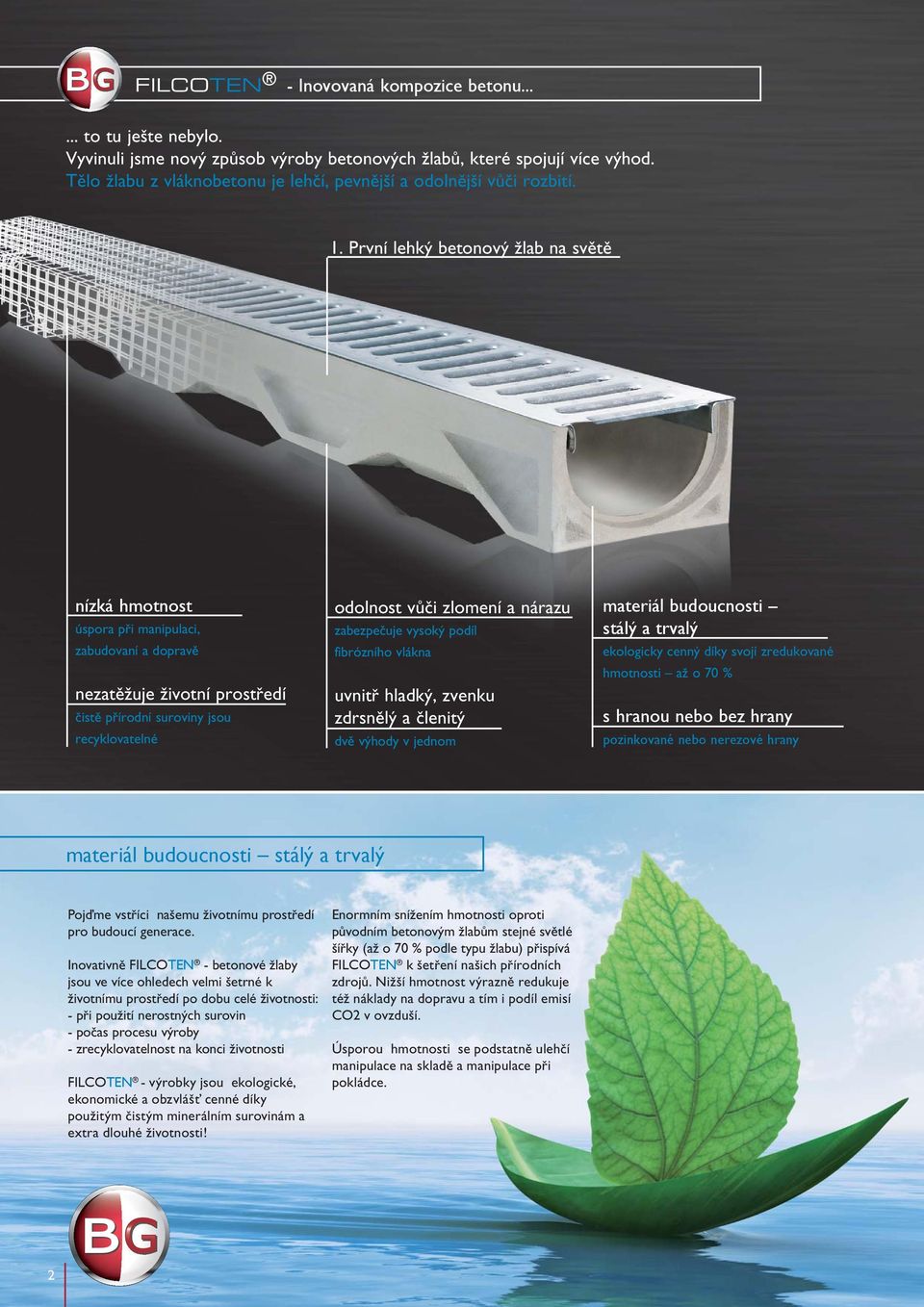

2 FILCOTEN - Inovovaná kompozice betonu to tu ješte nebylo. Vyvinuli jsme nový způsob výroby betonových žlabů, které spojují více výhod. Tělo žlabu z vláknobetonu je lehčí, pevnější a odolnější vůči rozbití. 1. První lehký betonový žlab na světě nízká hmotnost úspora při manipulaci, zabudovaní a dopravě nezatěžuje životní prostředí čistě přírodní suroviny jsou recyklovatelné odolnost vůči zlomení a nárazu zabezpečuje vysoký podíl fibrózního vlákna uvnitř hladký, zvenku zdrsnělý a členitý dvě výhody v jednom materiál budoucnosti stálý a trvalý ekologicky cenný díky svojí zredukované hmotnosti až o 70 % s hranou nebo bez hrany pozinkované nebo nerezové hrany materiál budoucnosti stálý a trvalý Pojďme vstříci našemu životnímu prostředí pro budoucí generace. Inovativně FILCOTEN - betonové žlaby jsou ve více ohledech velmi šetrné k životnímu prostředí po dobu celé životnosti: - při použití nerostných surovin - počas procesu výroby - zrecyklovatelnost na konci životnosti FILCOTEN - výrobky jsou ekologické, ekonomické a obzvlášť cenné díky použitým čistým minerálním surovinám a extra dlouhé životnosti! Enormním snížením hmotnosti oproti původním betonovým žlabům stejné světlé šířky (až o 70 % podle typu žlabu) přispívá FILCOTEN k šetření našich přírodních zdrojů. Nižší hmotnost výrazně redukuje též náklady na dopravu a tím i podíl emisí CO2 v ovzduší. Úsporou hmotnosti se podstatně ulehčí manipulace na skladě a manipulace při pokládce. 2

3 Co je to FILCOTEN? Je to výrobní technologie betonových výrobků budoucnosti. V novodobém výrobním procesu vzniká smícháním vláken, cementu a přísad vysoce kvalitní vlákny spojená hmota. Vysoký podíl minerálních vláken v kombinaci s vysokopevnostním betonem otevírá úplně nové perspektivy pro klasický beton. Jednoduše: FILCOTEN je 1. lehký betonový žlab na světě Výhody použití Nízká hmotnost žlabu nižší dopravní náklady a rychlé zabudování Členitý a zdrsnělý vnější povrch žlabu dobré osazení a optimální spojení s betonem Zvýšená odolnost vůči nárazům bezpečná manipulace při práci Vyší pevnost v tlaku a ohybu nový vláknobeton Hladké vnitřní stěny žlabu rychlý odtok vody FILCOTEN Oblasti použití Všeobecně se mohou žlaby FILCOTEN použít všude tam, kde se vyžaduje maximálně zatížení do třídy C 250 kn. Optimální použití např: Vjezdy do domů Pěší zóny Chodníky Administrativní budovy Parkovací domy Terasy Sportoviště a podobné plochy FILCOTEN Hlavní znaky light Podstatný rozdíl mezi systémy FILCOTEN light a tec je v zabudované hraně. FILCOTEN light (bez hrany - strana 4-7): ideální na uložení do zámkové nebo kamenné dlažby rošty jsou položené na žlabu, nebo zaklapnuté do žlabu jednoduchý a levný systém žlabů pro více oblastí použití FILCOTEN tec (s pozinkovanou nebo nerezovou hranou - strana 8-11): optimální uložení okolní plochy se dají položit těsně k hraně žlabu rošty jsou fixovány k tělu žlabu unikátním klipsovým systémem klipsové uchycení je možné dodatečně uzamknout speciální kotvou, a tak zamezit odcizení roštů tec FILCOTEN - žlabový systém budoucnosti! Využijte této výhody rádi Vám poradíme! 3

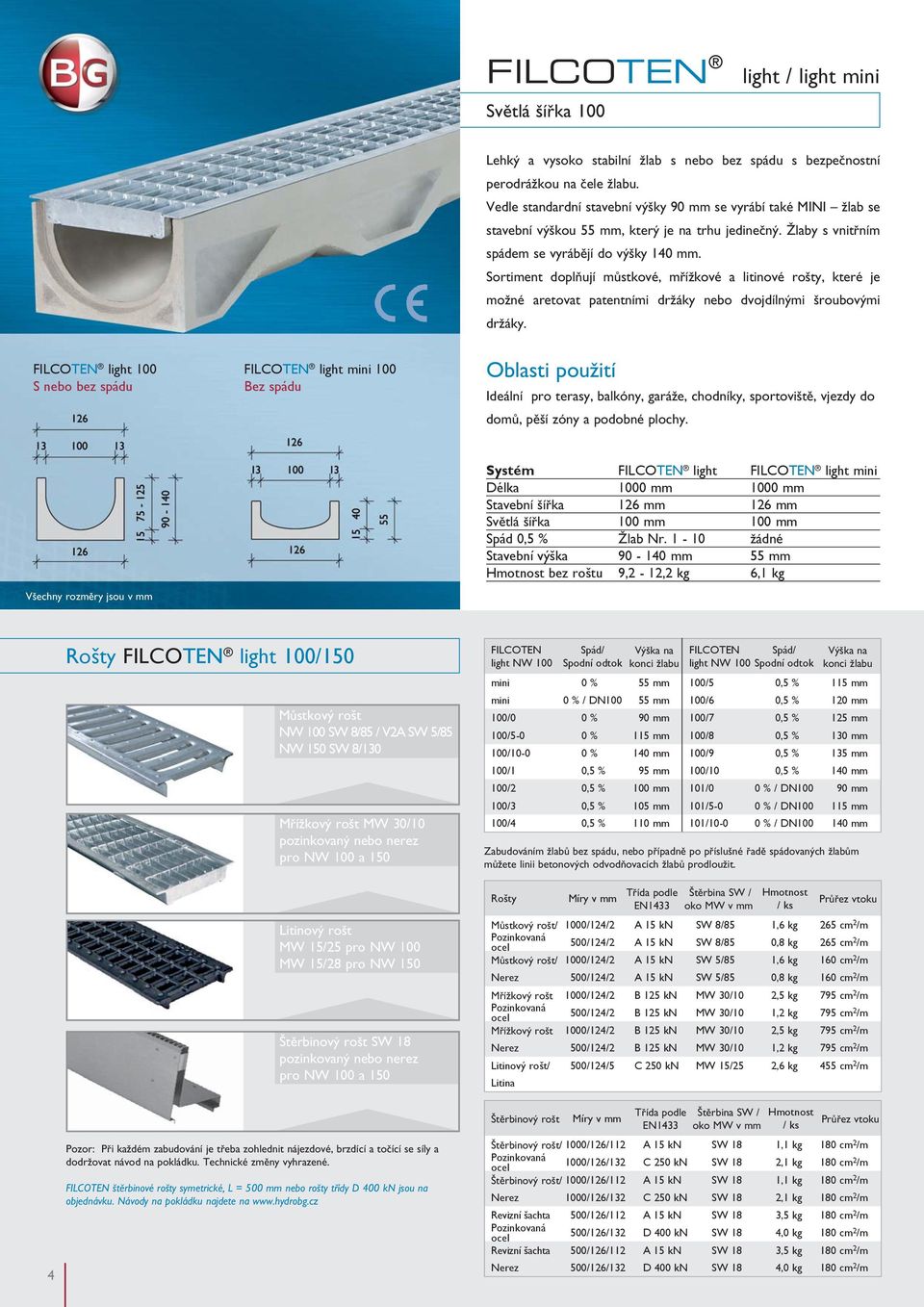

4 FILCOTEN light / light mini Světlá šířka 100 Lehký a vysoko stabilní žlab s nebo bez spádu s bezpečnostní perodrážkou na čele žlabu. Vedle standardní stavební výšky 90 mm se vyrábí také MINI žlab se stavební výškou 55 mm, který je na trhu jedinečný. Žlaby s vnitřním spádem se vyrábějí do výšky 140 mm. Sortiment doplňují můstkové, mřížkové a litinové rošty, které je možné aretovat patentními držáky nebo dvojdílnými šroubovými držáky. FILCOTEN light 100 FILCOTEN light mini 100 S nebo bez spádu Bez spádu Oblasti použití Ideální pro terasy, balkóny, garáže, chodníky, sportoviště, vjezdy do domů, pěší zóny a podobné plochy. Systém FILCOTEN light FILCOTEN light mini Délka 1000 mm 1000 mm Stavební šířka 126 mm 126 mm Světlá šířka 100 mm 100 mm Spád 0,5 % Žlab Nr žádné Stavební výška mm 55 mm Hmotnost bez roštu 9,2-12,2 kg 6,1 kg Všechny rozměry jsou v mm 4 Rošty FILCOTEN light 100/150 Můstkový rošt NW 100 SW 8/85 / V2A SW 5/85 NW 150 SW 8/130 Mřížkový rošt MW 30/10 pozinkovaný nebo nerez pro NW 100 a 150 Litinový rošt MW 15/25 pro NW 100 MW 15/28 pro NW 150 Štěrbinový rošt SW 18 pozinkovaný nebo nerez pro NW 100 a 150 Pozor: Při každém zabudování je třeba zohlednit nájezdové, brzdící a točící se síly a dodržovat návod na pokládku. Technické změny vyhrazené. FILCOTEN štěrbinové rošty symetrické, L = 500 mm nebo rošty třídy D 400 kn jsou na objednávku. Návody na pokládku najdete na FILCOTEN Spád/ Výška na FILCOTEN Spád/ Výška na light NW 100 Spodní odtok konci žlabu light NW 100 Spodní odtok konci žlabu mini 0 % 55 mm 100/5 0,5 % 115 mm mini 0 % / DN mm 100/6 0,5 % 120 mm 100/0 0 % 90 mm 100/7 0,5 % 125 mm 100/5-0 0 % 115 mm 100/8 0,5 % 130 mm 100/ % 140 mm 100/9 0,5 % 135 mm 100/1 0,5 % 95 mm 100/10 0,5 % 140 mm 100/2 0,5 % 100 mm 101/0 0 % / DN mm 100/3 0,5 % 105 mm 101/5-0 0 % / DN mm 100/4 0,5 % 110 mm 101/ % / DN mm Zabudováním žlabů bez spádu, nebo případně po příslušné řadě spádovaných žlabům můžete linii betonových odvodňovacích žlabů prodloužit. Rošty Míry v mm Třída podle EN1433 Štěrbina SW / oko MW v mm Hmotnost / ks Můstkový rošt/ 1000/124/2 A 15 kn SW 8/85 1,6 kg 265 cm 2 /m 500/124/2 A 15 kn SW 8/85 0,8 kg 265 cm 2 /m Můstkový rošt/ 1000/124/2 A 15 kn SW 5/85 1,6 kg 160 cm 2 /m Nerez 500/124/2 A 15 kn SW 5/85 0,8 kg 160 cm 2 /m Mřížkový rošt 1000/124/2 B 125 kn MW 30/10 2,5 kg 795 cm 2 /m 500/124/2 B 125 kn MW 30/10 1,2 kg 795 cm 2 /m Mřížkový rošt 1000/124/2 B 125 kn MW 30/10 2,5 kg 795 cm 2 /m Nerez 500/124/2 B 125 kn MW 30/10 1,2 kg 795 cm 2 /m Litinový rošt/ 500/124/5 C 250 kn MW 15/25 2,6 kg 455 cm 2 /m Litina Štěrbinový rošt Míry v mm Třída podle EN1433 Štěrbina SW / oko MW v mm Hmotnost / ks Štěrbinový rošt/ 1000/126/112 A 15 kn SW 18 1,1 kg 180 cm 2 /m 1000/126/132 C 250 kn SW 18 2,1 kg 180 cm 2 /m Štěrbinový rošt/ 1000/126/112 A 15 kn SW 18 1,1 kg 180 cm 2 /m Nerez 1000/126/132 C 250 kn SW 18 2,1 kg 180 cm 2 /m Revizní šachta 500/126/112 A 15 kn SW 18 3,5 kg 180 cm 2 /m 500/126/132 D 400 kn SW 18 4,0 kg 180 cm 2 /m Revizní šachta 500/126/112 A 15 kn SW 18 3,5 kg 180 cm 2 /m Nerez 500/126/132 D 400 kn SW 18 4,0 kg 180 cm 2 /m

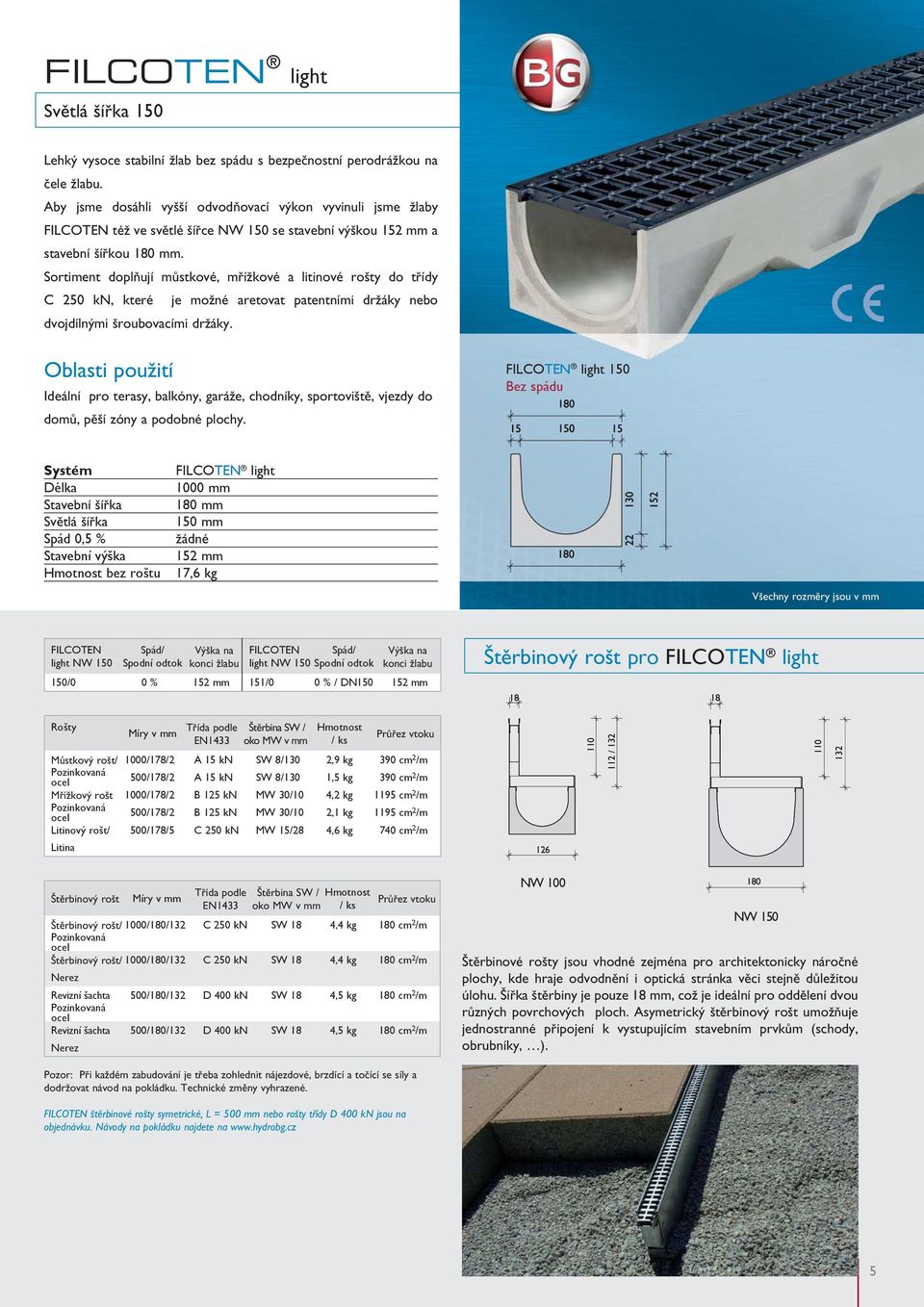

5 FILCOTEN light Světlá šířka 150 Lehký vysoce stabilní žlab bez spádu s bezpečnostní perodrážkou na čele žlabu. Aby jsme dosáhli vyšší odvodňovací výkon vyvinuli jsme žlaby FILCOTEN též ve světlé šířce NW 150 se stavební výškou 152 mm a stavební šířkou 180 mm. Sortiment doplňují můstkové, mřížkové a litinové rošty do třídy C 250 kn, které je možné aretovat patentními držáky nebo dvojdílnými šroubovacími držáky. Oblasti použití Ideální pro terasy, balkóny, garáže, chodníky, sportoviště, vjezdy do domů, pěší zóny a podobné plochy. FILCOTEN light 150 Bez spádu Systém Délka Stavební šířka Světlá šířka Spád 0,5 % Stavební výška Hmotnost bez roštu FILCOTEN light 1000 mm 180 mm 150 mm žádné 152 mm 17,6 kg Všechny rozměry jsou v mm FILCOTEN Spád/ Výška na FILCOTEN Spád/ Výška na light NW 150 Spodní odtok konci žlabu light NW 150 Spodní odtok konci žlabu 150/0 0 % 152 mm 151/0 0 % / DN mm Štěrbinový rošt pro FILCOTEN light Rošty Míry v mm Třída podle Štěrbina SW / EN1433 oko MW v mm Hmotnost / ks Můstkový rošt/ 1000/178/2 A 15 kn SW 8/130 2,9 kg 390 cm 2 /m 500/178/2 A 15 kn SW 8/130 1,5 kg 390 cm 2 /m Mřížkový rošt 1000/178/2 B 125 kn MW 30/10 4,2 kg 1195 cm 2 /m 500/178/2 B 125 kn MW 30/10 2,1 kg 1195 cm 2 /m Litinový rošt/ 500/178/5 C 250 kn MW 15/28 4,6 kg 740 cm 2 /m Litina / Štěrbinový rošt Míry v mm Třída podle EN1433 Štěrbina SW / Hmotnost oko MW v mm / ks Štěrbinový rošt/ 1000/180/132 C 250 kn SW 18 4,4 kg 180 cm 2 /m Štěrbinový rošt/ 1000/180/132 C 250 kn SW 18 4,4 kg 180 cm 2 /m Nerez Revizní šachta 500/180/132 D 400 kn SW 18 4,5 kg 180 cm 2 /m Revizní šachta 500/180/132 D 400 kn SW 18 4,5 kg 180 cm 2 /m Nerez NW 100 Štěrbinové rošty jsou vhodné zejména pro architektonicky náročné plochy, kde hraje odvodnění i optická stránka věci stejně důležitou úlohu. Šířka štěrbiny je pouze 18 mm, což je ideální pro oddělení dvou různých povrchových ploch. Asymetrický štěrbinový rošt umožňuje jednostranné připojení k vystupujícím stavebním prvkům (schody, obrubníky, ). 180 NW 150 Pozor: Při každém zabudování je třeba zohlednit nájezdové, brzdící a točící se síly a dodržovat návod na pokládku. Technické změny vyhrazené. FILCOTEN štěrbinové rošty symetrické, L = 500 mm nebo rošty třídy D 400 kn jsou na objednávku. Návody na pokládku najdete na 5

6 Všeobecné pokyny pro zabudování: Náš návod na pokládku a příklady zabudovaní jsou všeobecně známé postupy. Vždy je třeba brát v úvahu místní terénní podmínky a odborné stavební postupy. Kdyby jste i přesto měli zájem o speciální druh zabudování, oslovte naše odborníky. Pokyny a příklady zabudování: Návod na pokládku FILCOTEN light: 1. Vždy je třeba brát v úvahu třídu zatížení (ČSN EN 1433) a účel použití žlabů jako též i na specifika místního terénu. 2. Žlaby se pokládají do vlhkého podkladového betonu. Už při kopání výkopu je třeba vzít do úvahy spádované žlaby (0,5 %) a udělat poslední výškové nastavení Při zatuhlém podkladovém betonu je třeba bezpomínečně opatřit lůžko min. 2 cm vrstvou malty. 3. Podle statických podmínek je třeba žlab šikmo, nebo úplně obetonovat, případně osadit ještě dodatečnou výztuž (viz tabulka), čímž se zabrání jejich případnému posunutí při pokládce okolních povrchových vrstev. 4. Zvýšenou pozornost věnujte žlabům s vnitřním spádem. Mají rozdílné stavební výšky. S pokládkou začněte vždy od posledního ( nejvyššího ) žlabu v linii. Na každém žlabu je ozačený směr odtoku. 5. Spáry mezi jednotlivými žlaby se mohou těsně vyplnit vhodným těsnícím tmelem.( podívejte se na BG těsnící systémy). FILCOTEN 1. První lehký betonový žlab na světě 6. Před pokládkou sousedních vrstev je třeba osadit rošty. Při hutnění okolních vrstev (např.zámkové dlažby) je třeba dbát na to, aby se neposouvaly směrem ke žlabům, a tím se předcházelo jejich mechanickému poškození. 7. Pokud je žlab zabudovaný v celistvé ploše, je třeba z důvodu eliminování horizontálních sil vytvořit paralelně se žlabem v max.vzdálenosti cm dilatační spáru (přerušením cement.-betonového krytu v celé výšce). Při větších betonových plochách doporučujeme řezat dilatační spáru podle výkresu dilatačních spár. Příčné dilatační spáry by měly procházet v místě spoje žlabů. 8. Horní vrstvy hraničících betonových ploch by měly převyšovat hranu žlabu o 3-5 mm. Dbejte, aby vrstvy hraničících ploch nesedaly. 9. Pro vpustě platí ten samý postup. Třída zatížení Betonová směs základ podle ČSN EN 206-1* Y Z Výztuž A 15 kn C16/20 8 cm 8 cm B 125 kn 10 cm Stav. výška žlabu -3 cm 10 cm nevyžaduje se C 250 kn C20/25 C20/25 15 cm 15 cm Zámková dlažba těrkové lůžko Maltové lůžko Betonový základ Ochranná výztuž Zálivková hmota ca cm Z Y Dilatační spára Betonová deska Nosná štěrková vrstva *Betonová směs musí vyhovovat minimálním a místním požadavkům. Spára vyplněná trvale elastickým tmelem Dlažba Průmyslový potěr Maltové lůžko Vyztužená betonová deska 3-5 mm Spára vyplněná pískem Kamenná dlažba Štěrkové lůžko Zámková dlažba těrkové lůžko Betonový základ osná štěrková vrstva Spára vyplněná pískem 3-5 mm Y Z Bitumenová výplň Povrchová vrst Obalovaný štěr Nosná bitumenová vrstva 6

7 Příslušenství FILCOTEN light 2 1 a) b) 1 spodní odtok z PVC kanalizační roury, vpravo osazený do otvoru (viz. obr.2a) 2 a) Vyvrtaný odtok DN 100 s připravenou drážkou b) Pachový uzávěr do spodního odtoku (ze 3 částí) c) Plastový prstenec spodního odtoku se zasune ze spodu do připravené drážky ve žlabu d) Pachový uzávěr pak zkompletujeme přidáním zbylými dvěma částmi 3 Vpust L = 500 mm, podle světlosti NW c) d) 4 Pachový uzávěr z PVC kanalizačních kolen pro vpusti 5 Kalový koš do vpusti (plastový) 6 Čelní/koncová stěna a koncová stěna s odtokem FILCOTEN light 7 Čelní a koncová stěna FILCOTEN light mini Patentní držák FILCOTEN light a) pro litinový rošt b) pro pozinkovaný mřížkový rošt 9 Držák pro litinový rošt Aretace patentního držáku do mřížkového roštu 10 a) 8 b) 9 7

8 FILCOTEN tec nebo tec mini Světlá šířka 100 Žlabové těleso FILCOTEN se zabudovanou nerezovou nebo pozinkovanou hranou. I přes svojí nízkou hmotnost snese bez problémů zatížení až do Tř. C. Použitím různých typů roštů (můstkové, mřížkové, litinové, děrované nebo design) se tyto žlaby dají použít v mnoha oblastech. Tento typ žlabů vyrábíme i s nízkou 80 mm stavební výškou. FILCOTEN tec 100 FILCOTEN tec mini 100 S nebo bez spádu Bez spádu Oblasti použití Vhodné pro pěší zóny, náměstí, sportoviště, pro parky, a zařízení pro volný čas jakož i pro parkoviště osobních aut. Systém FILCOTEN tec FILCOTEN tec mini Délka 1000 mm 1000 mm Stavební šířka 132 mm 132 mm Světlá šířka 100 mm 100 mm Spád 0,5 % Žlab Nr žádné Stavební výška mm 80 mm Hmotnost bez roštu 13,1-16,9 kg 8,8 kg Všechny rozměry jsou v mm Rošty FILCOTEN tec 100/150/200 Můstkový rošt Kl. A 15 kn pozinkovaný SW 8/85 / V2A SW 5/85 Pouze pro NW 100 Mřížkový rošt MW 30/10 Kl. B 125 kn nebo Kl. C 250 kn pozinkovaný nebo nerez, Všechny světlé šířky Litinový rošt s podélnou mřížkou MW 28/13 Kl. C 250 kn pro všechny světlé šířky Děrovaný rošt ø 6,5 mm, Kl. A 15 kn Termín dodání a cena na požádání! Pouze pro NW 100 Design rošt (např. Rallye) Termín dodání a cena na požádání! Pouze pro NW 100 FILCOTEN tec NW 100 Spád/ Spodní odtok Výška na konci žlabu FILCOTEN tec NW 100 Spád/ Spodní odtok Výška na konci žlabu mini V 0 % 80 mm 100/4 0,5 % 155 mm mini E 0 % 80 mm 100/5 0,5 % 160 mm mini V 0 % / DN mm 100/6 0,5 % 165 mm mini E 0 % / DN mm 100/7 0,5 % 170 mm 100/5-0 E 0 % 160 mm 100/8 0,5 % 175 mm 100/0 0 % 135 mm 100/9 0,5 % 180 mm 100/5-0 0 % 160 mm 100/10 0,5 % 185 mm 100/ % 185 mm 101/0 0 % / DN mm 100/1 0,5 % 140 mm 101/5-0 0 % / DN mm 100/2 0,5 % 145 mm 101/ % / DN mm 100/3 0,5 % 150 mm Zabudováním žlabů bez spádu, nebo případně po příslušné řadě spádovaných žlabům můžete linii betonových odvodňovacích žlabů prodloužit. Rošty Míry v mm Třída podle EN1433 Štěrbina SW / oko MW v mm Hmotnost / ks Můstkový rošt/ 1000/125/20 A 15 kn SW 8/85 1,6 kg 275 cm 2 /m 500/125/20 A 15 kn SW 8/85 0,8 kg 275 cm 2 /m Můstkový rošt/ 1000/125/20 A 15 kn SW 5/85 1,6 kg 160 cm 2 /m Nerez 500/125/20 A 15 kn SW 5/85 0,8 kg 160 cm 2 /m Mřížkový rošt/ 1000/125/20 B 125 kn MW 30/10 2,5 kg 1000 cm 2 /m 500/125/20 B 125 kn MW 30/10 1,3 kg 1000 cm 2 /m Mřížkový rošt/ 1000/125/20 C 250 kn MW 30/10 3,0 kg 1000 cm 2 /m 500/125/20 C 250 kn MW 30/10 1,5 kg 1000 cm 2 /m Mřížkový rošt/ 1000/125/20 C 250 kn MW 30/10 3,0 kg 1000 cm 2 /m Nerez 500/125/20 C 250 kn MW 30/10 1,5 kg 1000 cm 2 /m Litinový rošt s podélnou mřížkou 500/125/20 C 250 kn MW 28/13 3,2 kg 500 cm2 /m Litina Pozor: Při každém zabudování je třeba zohlednit nájezdové, brzdící a točící se síly a dodržovat návod na pokládku. Technické změny vyhrazené. 8

9 FILCOTEN tec Světlá šířka 150 / 200 Žlabové těleso FILCOTEN se zabudovanou nerezovou nebo pozinkovanou hranou je dostupné i ve větších světlých šířkách. I přes svojí nízkou hmotnost snese bez problémů zatížení až do Tř. C. Na vrchní přikrytí se mohou použít mřížkované nebo litinové rošty Oblasti použití Vhodné pro pěší zóny, náměstí, sportoviště, pro parky, a zařízení pro volný čas jakož i pro parkoviště osobních aut. FILCOTEN tec 150 FILCOTEN tec 200 Bez spádu Bez spádu Systém FILCOTEN tec 150 FILCOTEN tec 200 Délka 1000 mm 1000 mm Stavební šířka 182 mm 232 mm Světlá šířka 150 mm 200 mm Spád 0,5 % žádné žádné Stavební výška 192 mm 195 mm Hmotnost bez roštu 23,0 kg 28,1 kg Všechny rozměry jsou v mm FILCOTEN tec NW 150 Spád/ Spodní odtok Výška na konci žlabu hrana Nerezová hrana 150/0 0 % 192 mm 151/0 0 % / DN mm Klipsový systém pro uchycení roštů Rošty Míry v mm Třída podle EN1433 Štěrbina SW / Hmotnost oko MW v mm / ks Mřížkový rošt/ 1000/175/20 B 125 kn MW 30/10 4,4 kg 1340 cm 2 /m 500/175/20 B 125 kn MW 30/10 2,3 kg 1340 cm 2 /m Mřížkový rošt/ 1000/175/20 C 250 kn MW 30/10 6,3 kg 1230 cm 2 /m 500/175/20 C 250 kn MW 30/10 3,3 kg 1230 cm 2 /m Mřížkový rošt/ 1000/175/20 C 250 kn MW 30/10 6,3 kg 1230 cm 2 /m Nerez 500/175/20 C 250 kn MW 30/10 3,3 kg 1230 cm 2 /m Litinový rošt s podélnou mřížkou 500/175/20 C 250 kn MW 28/13 4,9 kg 765 cm2 /m Litina A B FILCOTEN tec NW 200 Spád/ Spodní odtok Výška na konci žlabu hrana Nerezová hrana 200/výška % 195 mm 201/výška % / DN mm Rošty Míry v mm Třída podle EN1433 Štěrbina SW / Hmotnost oko MW v mm / ks Mřížkový rošt/ 1000/225/20 B 125 kn MW 30/10 6,0 kg 1850 cm 2 /m 500/225/20 B 125 kn MW 30/10 3,1 kg 1850 cm 2 /m Mřížkový rošt/ 1000/225/20 C 250 kn MW 30/10 8,8 kg 1720 cm 2 /m 500/225/20 C 250 kn MW 30/10 4,5 kg 1720 cm 2 /m Mřížkový rošt/ 1000/225/20 C 250 kn MW 30/10 9,0 kg 1720 cm 2 /m Nerez 500/225/20 C 250 kn MW 30/10 4,6 kg 1720 cm 2 /m Litinový rošt s podélnou mřížkou 500/225/20 C 250 kn MW 28/13 7,3 kg 980 cm2 /m Litina Inovační klipsový systém umožňuje rychlé zavření a otevření žlabů. Rošty se nejprve položí k jedné straně a potom se jednoduše zatlačí na druhou stranu roštu, aretace je tak hotová. Je třeba dávat pozor na otvory v hraně (detail A), kde je místo pro čep na spodní straně roštu, který zamezuje podélnému posuvu roštů. Klipsový systém uzávěru (detail B) zafixuje rošt v hraně žlabu. Rošty je možné demontovat mocným trhnutím. Klipsové rošty je možné ještě dodatečně aretovat speciální kotvou, která zabezpečuje rošt proti krádeži. Používá se u litinových a mřížkových roštů. 9

10 Všeobecné pokyny pro zabudování: Náš návod na pokládku a příklady zabudovaní jsou všeobecně známé postupy. Vždy je třeba brát v úvahu místní terénní podmínky a odborné stavební postupy. Kdyby jste i přesto měli zájem o speciální druh zabudování, oslovte naše odborníky. Pokyny a příklady zabudování: Návod na pokládku FILCOTEN tec: 1. Vždy je třeba brát v úvahu třídu zatížení (ČSN EN 1433) a účel použití žlabů jako též i na specifika místního terénu. 2. Žlaby se pokládají do vlhkého podkladového betonu. Už při kopání výkopu je třeba vzít do úvahy spádované žlaby (0,5 %) a udělat poslední výškové nastavení Při zatuhlém podkladovém betonu je třeba bezpomínečně opatřit lůžko min. 2 cm vrstvou malty. Pokládání jednotlivých žlabů by se mělo provádět vhodnými nástroji (např.bg osazovací kleště). 3. Podle statických podmínek je třeba žlab šikmo, nebo úplně obetonovat, případně osadit ještě dodatečnou výztuž (viz tabulka), čímž se zabrání jejich případnému posunutí při pokládce okolních povrchových vrstev. 4. Zvýšenou pozornost věnujte žlabům s vnitřním spádem. Mají rozdílné stavební výšky. S pokládkou začněte vždy od posledního ( nejvyššího ) žlabu v linii. Na každém žlabu je ozačený směr odtoku. 5. Spáry mezi jednotlivými žlaby se mohou těsně vyplnit vhodným těsnícím tmelem.( podívejte se na BG těsnící systémy). FILCOTEN 1. První lehký betonový žlab na světě 6. Před pokládkou sousedních vrstev je třeba osadit rošty. Při hutnění okolních vrstev (např.zámkové dlažby) je třeba dbát na to, aby se neposouvaly směrem ke žlabům, a tím se předcházelo jejich mechanickému poškození. 7. Pokud je žlab zabudovaný na velmi frekventovaných místech, doporučujeme rošt dodatečně zajistit. 8. Pokud je žlab zabudovaný v celistvé ploše, je třeba z důvodu eliminování horizontálních sil vytvořit paralelně se žlabem v max.vzdálenosti cm dilatační spáru (přerušením cement.-betonového krytu v celé výšce). Při větších betonových plochách doporučujeme řezat dilatační spáru podle výkresu dilatačních spár. Příčné dilatační spáry by měly procházet v místě spoje žlabů. 9. Horní vrstvy hraničících betonových ploch by měly převyšovat hranu žlabu o 3-5 mm. Dbejte, aby vrstvy hraničících ploch nesedaly. 10. Pro vpustě platí ten samý postup. Třída zatížení A 15 kn B 125 kn C 250 kn Betonová směs základ podle ČSN EN 206-1* C16/20 C20/25 C20/ SK Y 8 cm 10 cm Stav. výška žlabu -5cm 15 cm Čelní stěna Z Výztuž 8 cm 10 cm nevyžaduje se 15 cm 101/0 101/5-0 Vpusť (nebo koncová stěna) *Betonová směs musí vyhovovat minimálním a místním požadavkům. 10 Zámková dlažba Štěrkové lůžko Betonový základ Nosná štěrková vrstva Spára vyplněná pískem 3-5 mm Z Y Bitumenová výplň Povrchová vrstva Obalovaný štěrk Nosná bitumenová vrstva Dilatační spára Průmyslový potěr Vyztužená betonová deska Betonový základ Nosná štěrková vrstva cm 3-5 mm Spára vyplněná trvale elastickým tmelem Z Y Dlažba Maltové lůžko/ cement. podlaha

11 Příslušenství FILCOTEN tec 2 1 a) b) c) d) 1 Spodní odtok z PVC kanalizační roury, vpravo osazený do otvoru (viz.obr.2a) 2 a) Vyvrtaný odtok DN 100 s připravenou drážkou b) Pachový uzávěr do spodního odtoku (z 3 částí) c) Plastový prstenec spodního odtoku se zasune ze spodu do připravené drážky ve žlabu d) Pachový uzávěr potom přidáním ostatních dvou částí zkompletujeme! 3 Vpust s integrovanou nerezovou nebo pozinkovanou hranou ve všech světlých šířkách 4 Pachový uzávěr z PVC kanalizačních kolen pro vpusti 5 Kalový koš do vpusti (plastový) 6 Čelní/koncová stěna a koncová stěna s odtokem FILCOTEN tec 7 Čelní a koncová stěna FILCOTEN tec mini Dodatečná aretace pro zabezpečení roštu proti krádeži

12 CZ zeleznice upr.indd :23:20 CZ ove zlaby.indd :08:56 Hydro BG - Odvodňovací žlaby Rozsáhlé řešení odvodnění pro všechny stavební oblasti Různé inovativní žlabové systémy z vysoko kvalitních materiálů: Beton: kompletní systém žlabů pro všechny oblasti použití Ocel: maximální odvodnění při minimální výšce FILCOTEN : nová dimenze odvodňovacích žlabů Další skupiny výrobků BG: Betonové výrobky pro železnice: kabelové žlaby, šachty,... Dopravní systémy: krajnicové prefabrikáty, základy pod směrové sloupky, reflexní výrobky Firma s optimální péčí o zákazníka Už od založení mateřské firmy BG v roce 1974 Od poradenství až po dopravu na stavbu Výroba až ve 4 státech ( A, SK, RO, RUS) Obchodní zastoupení ve 23 státech Evropy S námi stavíte na více jak desetiletých zkušenostech a rozsáhlém Know-how. Vyřešíme kromě všech standardních situací, též specifické požadavky našich zákazníků. Naším cílem je být spolehlivý partner pro naše zákazníky. Partner, který si stále drží vysokou kvalitu svých výrobků, dodržuje termíny a má kompetentní tým, který vám dokáže odborně poradit. Spole n na vlnách úsp chu Top- ešení pro nejvyšší nároky Betonové odvod ovací a ové žlaby Platí pro rok Ocelové ž aby Hydro BG Odvodňovací systémy Odvod ovací žlaby Železni ní program Více BEZPEČNOSTI a HOSPODÁRNOSTI na našich cestách! Krajnicový prefabrikát LEFI Základ pod směrový sloupek Reflexní výrobky Hydro BG Dopravní systémy Hydro BG Odvodňovací systémy Hydro BG s.r.o., CZ Rudná u Prahy, Tel : (+420) , Fax: (+420) , office-cz@bg-company.com, Bližší informace k našim výrobkům a službám najdete na: w w w.bg-company.com Vydání 01
