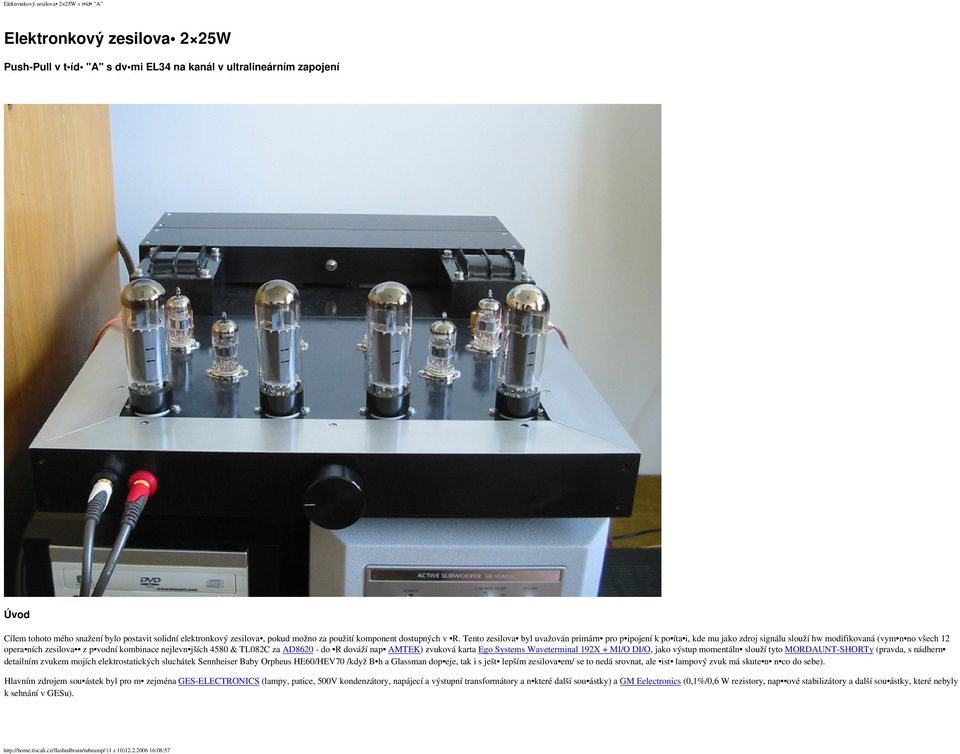

1 Elektronkový zesilova 2 25W Push-Pull v t íd "A" s dv mi EL34 na kanál v ultralineárním zapojení Úvod Cílem tohoto mého snažení bylo postavit solidní elektronkový zesilova, pokud možno za použití komponent dostupných v R. Tento zesilova byl uvažován primárn pro p ipojení k po íta i, kde mu jako zdroj signálu slouží hw modifikovaná (vym n no všech 12 opera ních zesilova z p vodní kombinace nejlevn jších 4580 & TL082C za AD do R dováží nap AMTEK) zvuková karta Ego Systems Waveterminal 192X + MI/O DI/O, jako výstup momentáln slouží tyto MORDAUNT-SHORTy (pravda, s nádhern detailním zvukem mojích elektrostatických sluchátek Sennheiser Baby Orpheus HE60/HEV70 /když B h a Glassman dop eje, tak i s ješt lepším zesilova em/ se to nedá srovnat, ale ist lampový zvuk má skute n n co do sebe). Hlavním zdrojem sou ástek byl pro m zejména GES-ELECTRONICS (lampy, patice, 500V kondenzátory, napájecí a výstupní transformátory a n které další sou ástky) a GM Eelectronics (0,1%/0,6 W rezistory, nap ové stabilizátory a další sou ástky, které nebyly k sehnání v GESu). (1 z 10) :08:57

2 (2 z 10) :08:57

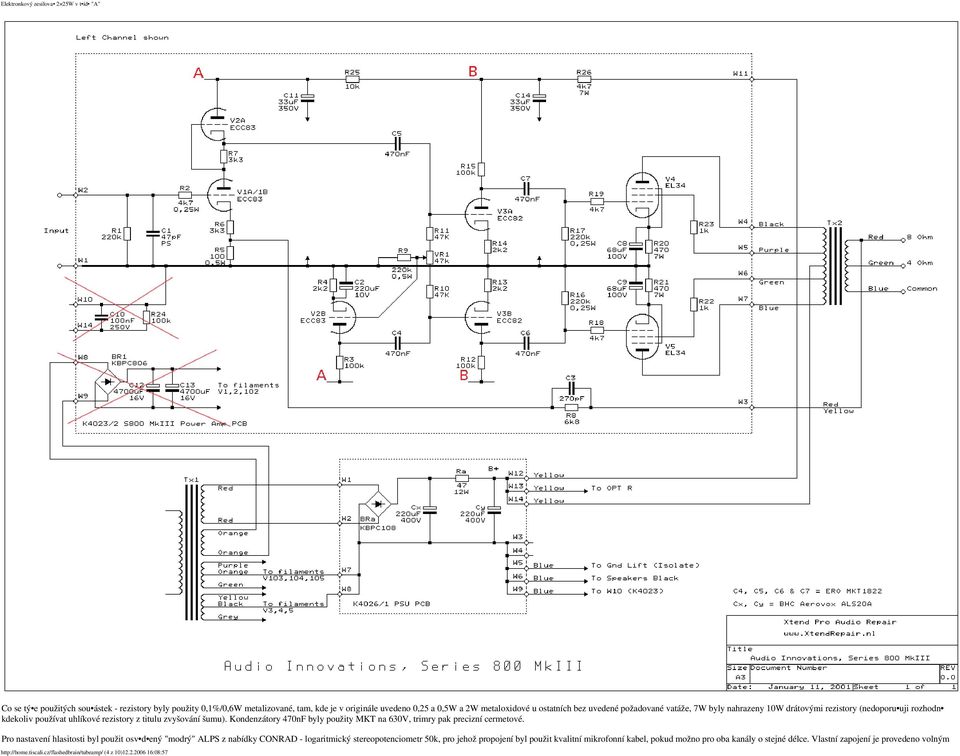

3 Zapojení Za základ m posloužílo zapojení zesilova Audio Innovations 800Mk3 získané z Dr. Tube a mírn upravené, aby vyhov lo použitým napájecím (MTR-40W-1) a výstupním (OTR-40W-1) transformátor m z nabídky GES-ELECTRONICS. (3 z 10) :08:57

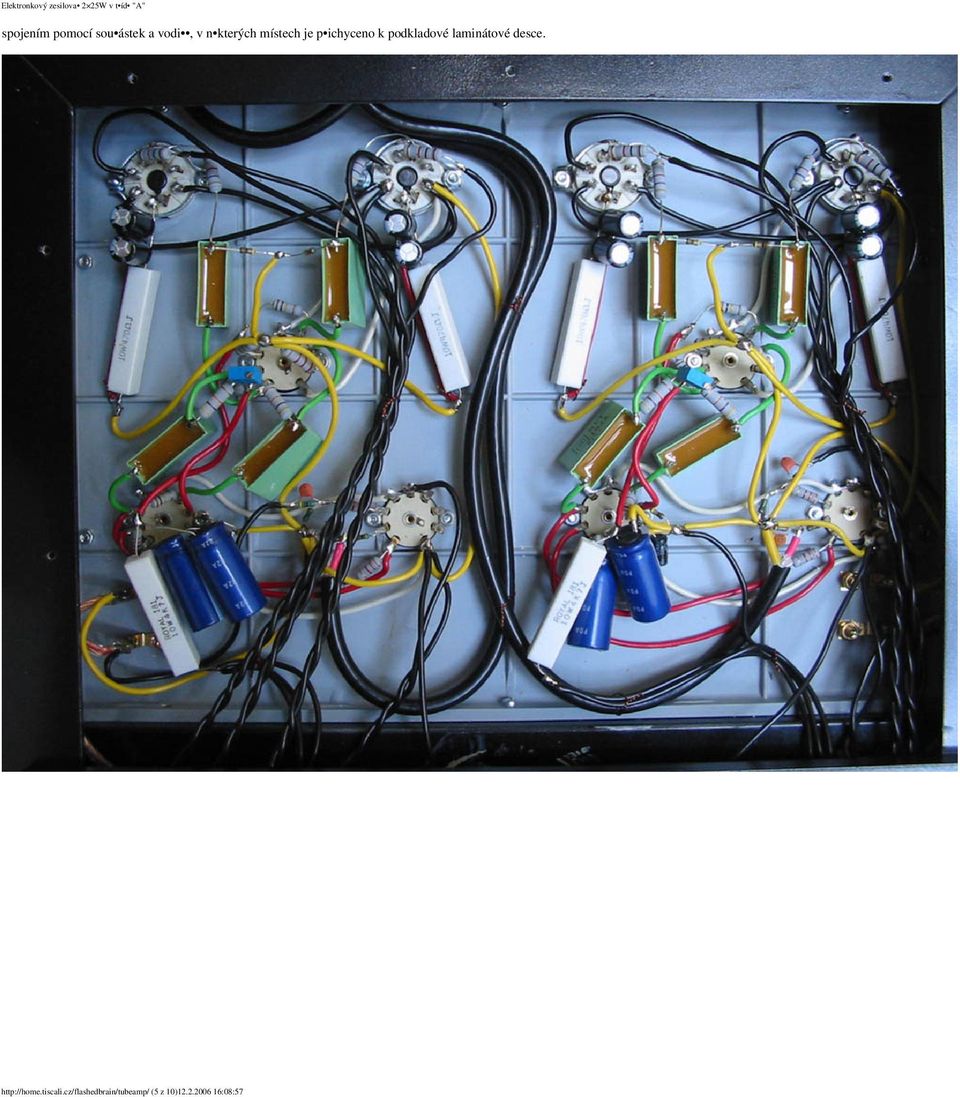

4 Co se tý e použitých sou ástek - rezistory byly použity 0,1%/0,6W metalizované, tam, kde je v originále uvedeno 0,25 a 0,5W a 2W metaloxidové u ostatních bez uvedené požadované vatáže, 7W byly nahrazeny 10W drátovými rezistory (nedoporu uji rozhodn kdekoliv používat uhlíkové rezistory z titulu zvyšování šumu). Kondenzátory 470nF byly použity MKT na 630V, trimry pak precizní cermetové. Pro nastavení hlasitosti byl použit osv d ený "modrý" ALPS z nabídky CONRAD - logaritmický stereopotenciometr 50k, pro jehož propojení byl použit kvalitní mikrofonní kabel, pokud možno pro oba kanály o stejné délce. Vlastní zapojení je provedeno volným (4 z 10) :08:57

5 spojením pomocí sou ástek a vodi, v n kterých místech je p ichyceno k podkladové laminátové desce. (5 z 10) :08:57

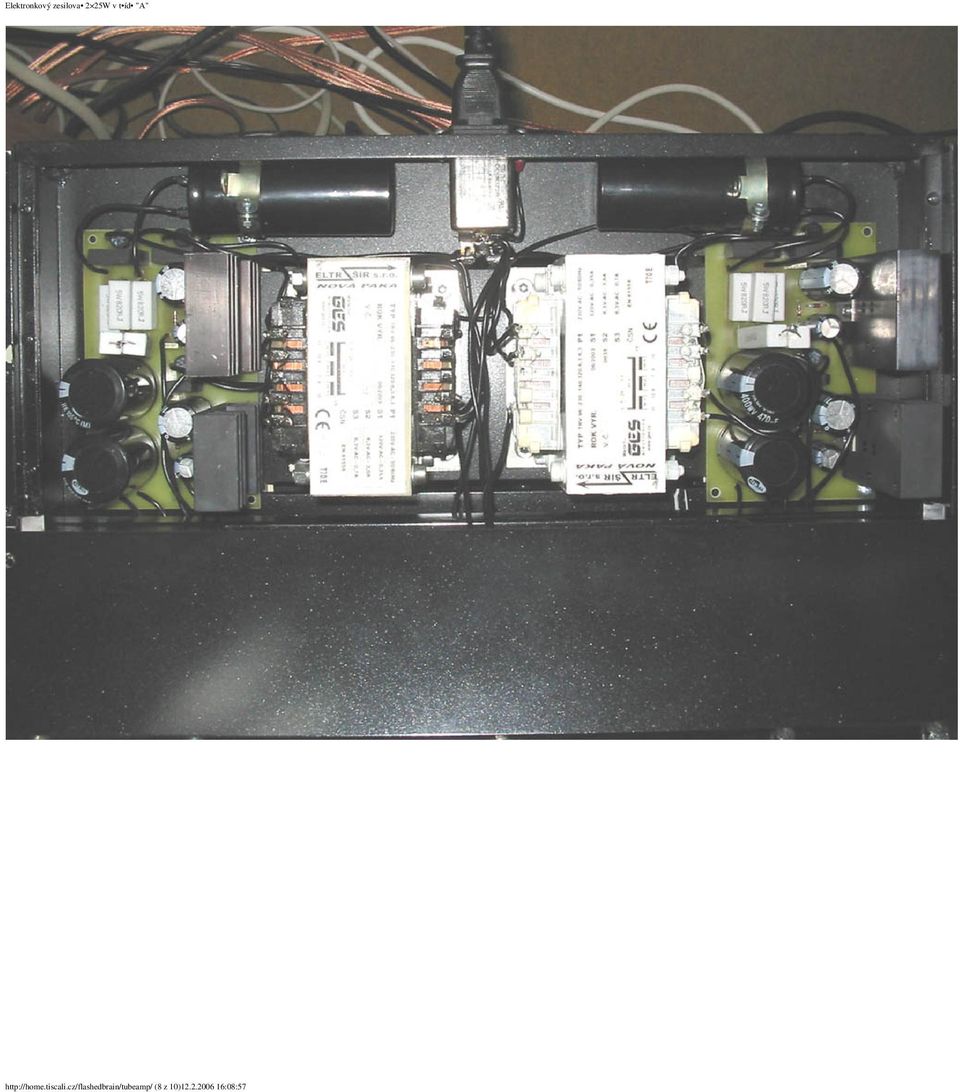

6 Zna nou pozornost bylo nutno v novat napájení a žhavení, protože obzvlášt neusm rn né a nestabilizované žhavící nap tí bylo u použitých transformátor zdrojem zna ného brumu. Oba kanály mají vlastní napájecí transformátory v etn usm r ova. ást týkající se vlastního napájení byla upravena proti originálu pro dosažení požadovaných cca 355V, p vodn jsem testoval i použití zna n velké tlumivky (3000 závit pr. 0,45 na trafopl., p es 20H - p es rozsah mého m. p.) což nep ineslo vpodstat žádné vylepšení a zesilova je i bez tohoto prostý jakéhokoliv brumu. Jeden z napájecích transformátor bylo nutno, kvuli "drn ení" p i rozb hu znovu naimpregnovat lakem, což tento problém odstranilo. Co se tý e žhavících nap tí, zde bylo nutno použít stabilizaci dle návrhu p. Hlavy (pouze jsem použil stabilizátory s vyšší proudovou zatížitelností), které je nutno umístit na dostate né chladi e. První žhavící ást (3,6A vinutí) jsem použil pro 2 EL ECC82, druhou (0,7A vinutí) pak pro 2 ECC83. U napájení a žhavení je nutno uzemnit minus! K dispozici jsou soubory napájecí ásti pro Eagle. (6 z 10) :08:57

7 (7 z 10) :08:57

8 (8 z 10) :08:57

9 (9 z 10) :08:57

10 Mechanická konstrukce Pro konstrukci sk ín byla použita kombinace rámu z hliníkových profil dopln ná v p ední ásti výpln mi ze silného laminátu (konkrétn deska s paticemi za níž je vlastní zesilova a deska, která pod ní tvo í dno zesilova e). P íliš nedoporu uji používat u elektronkových zesilova sk ín z feromagnetických materiál (nap ocel a n které druhy nerez ), protože potenciáln m že docházet k zbyte nému rozvád ní magnetického pole výstupních a napájecích transformátor a tím i k jejich vzájemnému ovliv ování. Vn jší rozm ry zesilova e jsou: ší ka mm, hloubka mm a výška - cca 110 mm. Obvodový rám je vyroben z Al profilu tvaru "C" o rozm rech mm, jehož horní ást bylo nutno od výstupních p evodník dozadu a na zadním ele se íznout na ší ku 10 mm. St ední p í ník, na n mž jsou umíst ny výstupní p evodníky je vyroben z obdélníkového Al dutého profilu o rozm rech mm, kryt napájecí ásti je z Al profil "L" o rozm rech mm, dv spodní desky pod napájecími transformátory a výstupními p evodníky jsou z plného Al plochá e o rozm rech mm. Mezi t mito plochá i a mezi horními kryty napájení jsou ponechány chladící mezery, protože ozvlášt stabilizátory žhavení se dosti zah ívají. P i konstrukci jsem se snažil co nejvíce odd lit ást napájecí od vlastního zesilova e, proto jsem umístil vstupy a výstupy do ásti vlastního zesilova e, kdežto sí ový vypína je umíst n ve st ední ásti p edního krytu napájení. Dalším požadavkem, který je t eba respektovat, je v rámci možností, co nejv tší vzdálenost výstupních p evodník od napájecích transformátor. Povrchová úprava byla, po vybroušení profil, provedena nást ikem základní barvou a ernou metalízou, horní plochy p ední ásti jsou upraveny pouze bezbarvým lakem. Záv rem Pokud mohu sám hodnotit výsledek mého snažení, tak musím uznat, že po p ekonání ur itých potíží, spojených zejména s odbru ením tohoto zesilova e, jsem s výsledkem nadmíru spokojen. V porovnání s mým druhým zesilova em zna ky DENON (bipolární tranzistory, 2 45W DIN/8 ohm, 0,02% THD) jsem dostal zesilova s velice p íjemným zvukem, bez jakehokoliv brumu, který by dle mého názoru snesl i p ísná kritéria v audiofilské t íd "A" a je pro m vítaným zp íjemn ním poslechu zejména klasické a NewAge hudby. Do budoucna uvažuji o vyzkoušení kvalitativn lepších elektronek - momentáln použité JJ Electronics pat í spíše k základní kvalitativní úrovni a p íliš p evratného se od nich o ekávat nedá. Zajímavé odkazy Dr. Tube Classic 25 TubeAmp modifikace JJ Electronics Sv t elektronek p. Hlava TubeAmp FAQ Návrh výstupních transformátor Transformátory Transformátory TUBE SWTEAM Rozsáhlá kolekce datasheet k lampám Dále lze všem zájemc m o lampové zesilova e doporu it seriál, který vyšel v Praktické elektronice v íslech 3/2000 7/2000 a návod na stavbu v ísle 3/ tyto ro níky lze v elektronické podob na CD zakoupit nap. v GM Electronics. -FlashedBrain- (10 z 10) :08:57
