1 ECONCEPT 15A ECONCEPT 25A ECONCEPT 35A SERVISNÍ PODKLADY (UR ENO VÝHRADN PRO SERVISNÍ ORGANIZACE)

2 1 CHARAKTERISTIKA KOTLE Úvod Rozm ry Funk ní schéma kotle a hlavní sou ásti Základní technické údaje CHARAKTERISTIKA SOU ÁSTÍ KOTLE Hydraulické schéma kotle ECONCEPT 15A 25A 35A topení Hydraulické schéma kotle ECONCEPT A oh ev TUV Sestava plynu a spalin P ipojení kotle k elektrické síti Princip funkce Popis provozu kotle Ovládací panel Nastavení provozních hodnot AUTODIAGNOSTIKA ÚDRŽBA KOTLE Odborná údržba

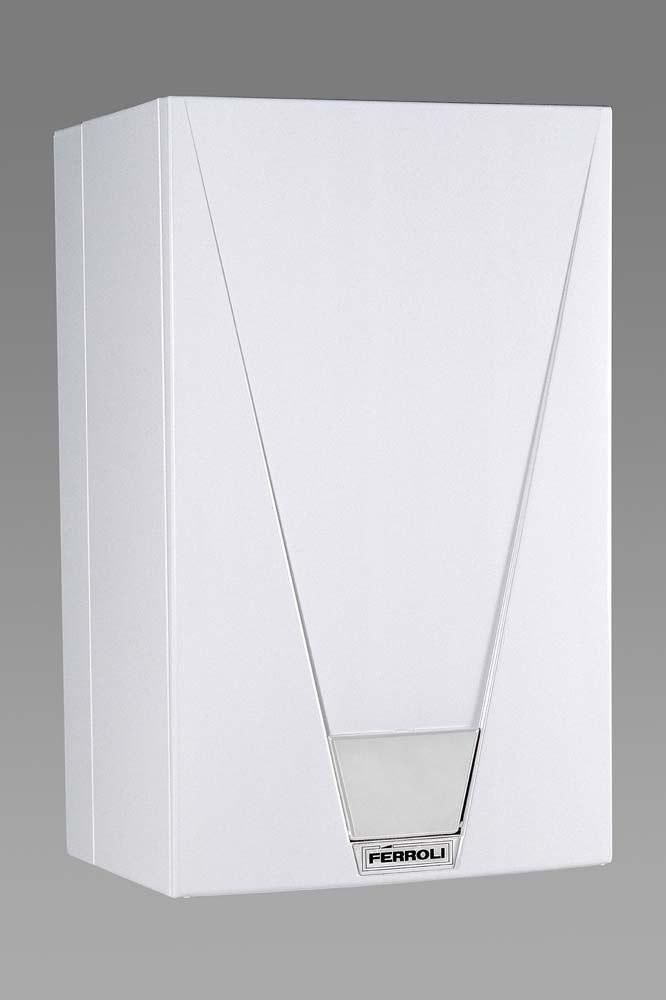

3 1 CHARAKTERISTIKA KOTLE 1.1 Úvod Econcept 15A 25 A 35A je plynový kotel na zemní plyn nebo propan pro vytáp ní a p ípadnou p ípravu teplé užitkové vody s kondenza ním p edsm sným ho ákem, který je ízen vysoce moderním kontrolním systémem podporovaným mikroprocesory. Provoz p ístroje probíhá automaticky. Topný výkon je ízen ídicím systémem v závislosti na teplotním stavu ve vytáp ných prostorách a venku (p i instalaci volitelného vn jšího idla), na parametrech budovy a její poloze. Výkon p ípravy teplé vody je regulován automaticky a plynule, aby p i všech podmínkách odb ru byl zajišt n rychlý odb r a komfort. Displej stále znázor uje údaje o provozním stavu p ístroje. Navíc je možné vyvolat dodate né informace o teplotách idel, nastavení ur ených bod apod. a tyto parametry konfigurovat v provozním menu pomocí klávesnice. P ípadné provozní poruchy související s kotlem nebo otopným systémem budou znázorn ny na displeji a pokud možno automaticky korigovány. Vážený zákazníku, D kujeme Vám, že jste se rozhodl pro nást nný kondenza ní kotel Econcept 15A 25A 35A, kotel nejmladší generace typu FERROLI zcela nové koncepce a s vysoce moderní technologií. Econcept 15A - 25 A 35A je kotel pro topení a p ípadný oh ev teplé vody v p ídavném zásobníku s kondenza ním p edsm sným ho ákem s vysokou ú inností a spalováním s nízkým obsahem škodlivin, na zemní nebo zkapaln ný plyn. Sestava kotle je složena z monobloku tepelného vým níku speciální konstrukce z hliníkové slitiny. Speciální tvar tepelného vým níku umož uje ú innou kondenzaci vodní páry obsažené ve spalinách a velmi vysoký stupe ú innosti. Kotel je vybaven keramickým deskovým premix ho ákem, který se skládá z šesti desti ek. Ho ák je vybaven elektronickým zapalováním a ioniza ní kontrolou plamene. Zaru uje extrémn nízké hodnoty emise škodlivin a sou asn natrvalo nejvyšší spolehlivost a trvalou funk nost. Topný ob h a p ívod vzduchu je od instala ního prostoru ut sn n. Kotel je vybaven ventilátorem s elektronickým ízením otá ek s integrovaným modula ním plynovým ventilem spojeným p ímo s vn jším prost edím. Kotel je p ipraven na propojení s externím nep ímo oh ívaným zásobníkem. Pomocí volitelné sestavy erpadla, sady trubek a teplotního idla pro zásobník je zajišt no maximáln snadné napojení zásobníku. Kontrolní a regula ní systém kotle je ízen mikroprocesory s vysoce vyvinutou vlastní diagnostikou. Uživatelské rozhraní s klávesnicí a displejem umož uje snadnou obsluhu a kdykoliv znázornit stav p ístroje. Provozní parametry a data dosavadního provozu jsou v interní pam ti a p es rozhraní PC je možné je vyvolat, aby se usnadnily servisní zásahy. Regulace tepelného výkonu je plynulá; regulace ízená pov trnostními podmínkami s klouzavou teplotou umož uje automaticky optimalizovat druh provozu podle vnit ních a vn jších podmínek a faktor budovy a podle její polohy. Kotel je vybaven komunika ním rozhraním Open Therm, což umož uje kvalitn jší regulaci kotle pomocí prostorového p ístroje. Vybavení je dopln no ob hovým erpadlem s nastavitelným po tem otá ek pro topení. K dalšímu vybavení náleží, pojistný ventil, plnicí kohout, vypoušt cí kohout, hlída tlaku vody, idlo teploty spalin, teplotní idlo a bezpe nostní termostat. 3

4 1.2 Rozm ry ECONCEPT 15-25A ECONCEPT 35A 1 Výstup otopné vody ¾ 2 P ipojení zásobníku TUV 3 P ipojení plynu 4 P ipojení zásobníku TUV 5 Vstup otopné vody ¾ 6 Napoušt cí kohout 7 P ipojení pro napoušt ní 4

5 1.3 Funk ní schéma kotle a hlavní sou ásti 7 P ipojení plynu 44 Plynový ventil 8 P ipojení vstupu TUV 49 Havarijní termostat 9 P ipojení výstupu TUV 56 Expanzní nádoba 10 P ipojení náb žné otopné vody 82 Ioniza ní elektroda 11 P ipojení vratné otopné vody 83 Deska ídící elektroniky 14 Bezpe nostní tlakový ventil 130 erpadlo TUV 16 Ventilátor 145 Tlakom r 19 Spalovací komora 154 Trubka odvodu kondenzátu 21 Tryska hlavní 161 Vým ník 22 Ho áky 179 Zp tná klapka 29 Kolektor spalin 186 idlo teploty zpáte ky 32 erpadlo ÚT 188 Zapalovací elektroda 34 idlo teploty otopné vody 191 Termostat spalin 35 Odlu ova plynu 201 Sm šovací komora 36 Automatický odvzduš ovací ventil 246 idlo tlaku otopné vody 5

6 1.4 Základní technické údaje ECONCEPT 15 A 25 A 35 A Charakteristiky výkonu Pmax Pmin Pmax Pmin Pmax Pmin Rozsah tepelného výkonu Hi kw 15,3 3,6 25,2 7,5 34,8 10,4 Tepelný výkon 80 0 C 60 0 C kw 15,0 3,5 24,7 7,3 34,6 10,2 Tepelný výkon 50 0 C 30 0 C kw 16,2 3,8 26,4 8,0 36,4 11,1 Pr m r trysek zemní plyn mm 5,1 5,1 5,9 Pr tok plynu zemní plyn (G20) Nm 3 /h 1,6 0,38 2,67 0,79 3,68 1,10 Tlak plynu zemní plyn (G20) mbar Pr m r trysek - propan mm 4,0 4,0 4,4 Pr tok plynu - zkapaln ný plyn GPL (G31) kg/h 1,19 0,38 1,96 0,58 2,72 0,81 Tlak plynu - zkapaln ný plyn (G31) mbar Ú innost Pmax Pmin Pmax Pmin Pmax Pmin Ú innost 80 0 C 60 0 C % 99,5 97,5 99,5 97,5 99,5 97,8 Ú innost 50 0 C 30 0 C % 104,9 106,7 104,9 106,7 104,7 107,1 Ú innost 36 0 C 30 0 C % 109,3 109,3 109,1 Spalování Pmax Pmin Pmax Pmin Pmax Pmin CO2 (zemní plyn G20) % 9,0 8,7 9,0 8,7 9,0 8,7 CO2 (zkapaln ný plyn G31) % 10,0 9,5 10,0 9,5 10,0 9,5 Teplota spalin 80 0 C 60 0 C o C Teplota spalin 50 0 C 30 0 C o C Hmotnostní pr tok spalin kg/h ,5 Množství kondenzátu kg/h 2,0 0,6 3,3 1,4 3,96 1,9 Hodnota ph kondenzátu ph 4,1 4,1 4,1 Energetická zna ka T ída NOx Topení Rozsah nastavení teploty v otopném systému o C Max. provozní p etlak v otopném systému bar Min. provozní p etlak v otopném systému bar 0,8 0,8 0,8 Objem expanzní nádoby litr P etlak v expanzní nádob nastavený výrobcem bar Objem vody kotle celkem litr 1,7 1,7 2 Rozm ry, hmotnost, p ípojky Výška mm Ší ka mm Hloubka mm Hmotnost v prázdném stavu kg P ípojka plynu 1/2 1/2 1/2 P ípojky topení 3/4 3/4 3/4 P ípojky k zásobníku TUV 3/4 3/4 3/4 Výtok kondenzátu (hadice) ¾ ¾ ¾ Max. délka koax. odtahu spalin 60/100 m Max. délka koax. odtahu spalin 80/125 m Max. délka samostatných odvod D=80* m eq P ípojka elekt iny Elektrický p íkon max. W Nap tí sít / frekvence V/Hz 230/50 230/50 230/50 El. krytí IP X4D X4D X4D 6

7 2 CHARAKTERISTIKA SOU ÁSTÍ KOTLE 2.1 Hydraulické schéma kotle ECONCEPT 15A 25A 35A topení 7 P ipojení plynu 49 Havarijní termostat 8 P ipojení vstupu TUV 56 Expanzní nádoba 9 P ipojení výstupu TUV 74 Napoušt cí ventil 10 P ipojení náb žné otopné vody 130 erpadlo TUV 11 P ipojení vratné otopné vody 145 Tlakom r 14 Bezpe nostní tlakový ventil 154 Trubka odvodu kondenzátu 16 Ventilátor 161 Vým ník 32 erpadlo ÚT 179 Zp tná klapka 34 idlo teploty otopné vody 186 idlo teploty zpáte ky 35 Odlu ova plynu 201 Sm šovací komora 36 Automatický odvzduš ovací ventil 246 idlo tlaku otopné vody 44 Plynový ventil 7

8 Bezpe nostní tlakový ventil Kotel je vybaven automatickým p etlakovým ventilem, který vymezuje maximální pracovní p etlak kotle na 3 bary. Expanzní nádoba Kotel je vybaven expanzní nádobou o objemu 10 litr, která je nahušt na tlakem 1 bar. Cirkula ní erpadlo (230 V/50 Hz) Cirkula ní erpadlo kotle je za azeno na stran vratné otopné vody. U model Econcept 15A-25A je cirkula ní erpadlo je vybaveno ru ním m ni em otá ek. Model Econcept 35A je vybaven erpadlem s ízenými otá kami. Charakteristika ob hového erpadla ÚT a tlaková ztráta na stran topné vody topení Econcept 15-25A 1, 2, 3 charakteristika erpadla A diagram tlakových ztrát kotle 8

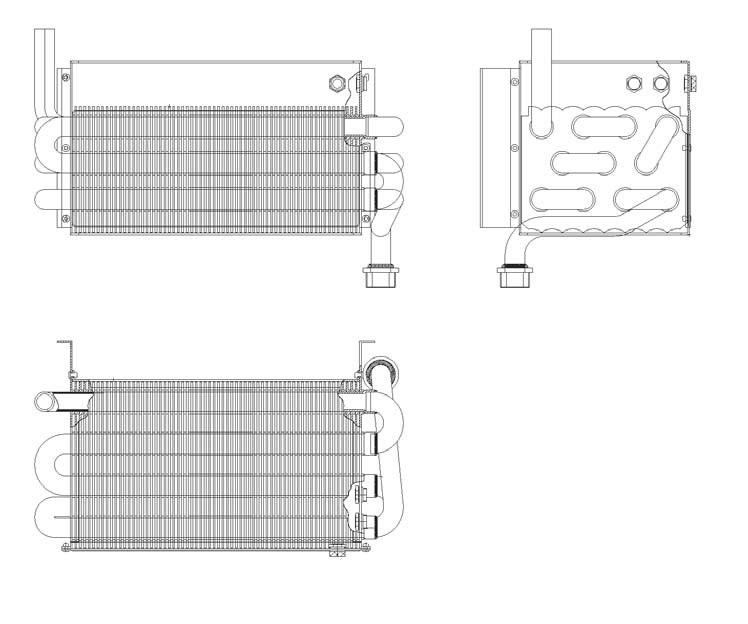

9 Econcept 35A 1 charakteristika erpadla p i min. otá kách 3 - charakteristika erpadla p i max. otá kách A diagram tlakových ztrát kotle Vým ník 9

10 Automatický odvzduš ovací ventil Automatický odvzduš ovací ventil je umíst n na výstupu otopné vody z vým níku a je ú inný jak pro systém topení tak pro p ípadný oh ev TUV. idlo tlaku vody v topném systému idlo tlaku vody v topném systému je umíst no na stran výstupu otopné vody z kotle. idlo p evádí hodnotu tlaku otopné vody na elektrický signál 0,5 2,5 V, který je p iveden na el.desku. Zp tná klapka Operativa zp tná klapka je ve funk ní poloze pr chozí pouze v jednom sm ru (v této poloze musí být zp tná klapka p i provozu) Bloccata zp tná klapka je pr chozí v obou sm rech (v této poloze je zp tná klapka p i vypoušt ní vody z kotle) 10

11 2.2 Hydraulické schéma kotle ECONCEPT A oh ev TUV A Kotel Econcept A B Oh íva vody C Expanzní nádoba D Vstup studené vody E Výstup TUV Pro p ipojení zásobníku TUV ke kotli ECONCEPT A je použita sestava propojovacích komponent obj.kód: X0. Tato sestava není sou ástí dodávky kotle a je t eba ji objednat odd len. Sestava se skládá z : - nabíjecího erpadla TUV - propojovacích trubek - zp tné klapky - idla teploty TUV v zásobníku A Pokojový regulátor teploty (volitelný) B Termostat bojleru nebo programový spína oh evu TUV (volitelný) C Regulátor Open Therm (volitelné) D idlo teploty TUV (volitelné) E idlo venkovní teploty (volitelné) R Odpory 1,8 a 10 kohm 11

12 Hydraulické p ipojení zásobníku TUV 12

13 2.3 Sestava plynu a spalin 7 vstup plynu 98 provozní vypína 10 výstup ÚT 114 idlo tlaku vody v topném systému 11 zpáte ka ÚT 145 tlakom r 14 bezpe nostní tlakový ventil 161 vým ník 16 ventilátor 179 zp tná klapka 19 spalovací komora 186 idlo teploty zpáte ky 32 cirkula ní erpadlo ÚT 188 zapalovací elektroda 34 idlo teploty ÚT 191 idlo teploty spalin 36 odvzduš ovací ventil 193 sifon kondenzátu 44 plynový ventil 196 kolektor kondenzátu 49 havarijní termostat 199 uzáv r otvoru sání 82 ioniza ní elektroda 201 sm šovací komora 83 deska zapalovací automatiky 204 konektor PC 13

14 Sestava plynu Plynový ventil využívá principu regulace vzduch /plyn - 1/1. Z obrázku je z ejmé, že plynový ventil dostává pomocí kompenza ní hadi ky informaci o tlaku na ventilátoru, který je úm rný množství vzduchu proudícímu do sm šova e. V závislosti na množství vzduchu pouští plynový ventil do sm šova e úm rné množství plynu tak že pom r vzduchu a plynu proudícího do sm šova e je v celém rozsahu výkonu kotle konstantní. 1 Trubka plynu 2 Plynový ventil 3 Ventilátor 4 Tryska vzduchu 5 Tryska plynu 6 Sm šova 7 Kompenza ní hadi ka Ventilátor Ventilátor kotle je napájen nap tím 24 V ze svorek X5 1/2/5/6 elektronické desky. Ventilátor zabezpe uje jednak sání dostate ného množství spalovacího vzduchu a zárove výfuk spalin z prostoru spalovací komory. Otá ky ventilátoru jsou regulovatelné v rozsahu Hz a jsou ízeny a kontrolovány elektronickou deskou tak, aby pom r spalovacího vzduchu a plynu byl stejný v celém výkonovém rozsahu kotle. 14

15 Sm šova A Tryska plynu B Tryska vzduchu C Sm šovací kom rka Sm s vzduchu a plynu Zám na plynu Kotle jsou dodávány p ipravené pro spalování zemního plynu. V p ípad pot eby p estavení kotle na spalování propanu je t eba postupovat následujícím zp sobem. 1 odmontujte kryt spalovací komory 2 otev ete spalovací komoru 3 uvoln te p evle nou matici na trubce p ívodu plynu do sm šova e 4 vym te plynovou trysku 5 plynot sn dotáhn te zp t p ívodní trubku plynu 6 na výrobní štítek kotle zazna te, že byl kotel p estav n na jiný druh plynu 7 uzav ete spalovací komoru ZP P 15 A Tryska plynu 5,1 mm 4,0 mm Tryska vzduchu 20,0 mm 20,0 mm 25 A Tryska plynu 5,1 mm 4,0 mm Tryska vzduchu 20,0 mm 20,0 mm 35A Tryska plynu 6,1 mm 4,4 mm Tryska vzduchu 22,5 mm 22,5 mm 15

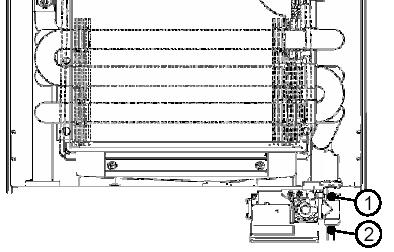

16 Se ízení CO2 ve spalinách P i spalování zemního plynu se hodnota CO 2 pohybuje v rozmezí 8,7 9,0 % P i spalování propanu se hodnota CO 2 pohybuje v rozmezí 9,5 10,0 % A sondu analyzátoru spalin vložte do m ícího otvoru B kotel nastavte na maximální výkon C Množství plynu nastavte regula ním šroubem 1 pod ochranným krytem 2 tak, aby spaliny odpovídaly p edepsaným parametr m. D Kotel p epn te do provozního režimu Sestava ho áku 1 kryt ho áku 2 rozd lova plynu 3 deska ho áku krajní 4 rám ho ák 5 deska ho áku st ední 6 t sn ní silikonové Zapalovací elektroda Zapalovací elektroda je vyrobena z kovové slitiny KANTAL, která odolává vysokým teplotám a oxidaci. Elektroda je upevn na v keramické izolaci. P i zapalovací sekvenci je elektroda napájena z el. ídící desky pulsujícím el. nap tím ádov n kolik kv. El. jiskra p eskakuje mezi zapalovací elektrodou a pomocnou elektrodou z kantalového drátu umíst né cca 3,5 mm od hrotu zap. elekrody. Ioniza ní elektroda Ioniza ní elektroda je vyrobena z kantalového drátu (Ø 2 mm), který vydrží teplotu až 1300 o C aniž by došlo k jeho poškození. Elektroda je umíst na v optimální vzdálenosti 11,5 mm od ho áku. Minimální ioniza ní proud pro potvrzení plamene je 5µA. 16

17 1 elektroda Ø 2,6 mm 2 keramický izolátor 3 kontakt Ø 4 mm Odvod kondenzátu Kotel je vybaven interním sifónem pro odvod kondenzátu. P i montáži nainstalujte inspek ní uzáv r A a sifón napl te cca 0,5 lt vody viz obrázek. Kontrola funkce ventilátoru Hrubou kontrolu funkce ventilátoru lze provést pomocí diferen ního tlakom ru, který se p ipojí podle obrázku k m ícímu bodu ventilátoru a plynového ventilu. Toto m ení se provádí p i uvedení kotle do provozu, kdy se ventilátor to í na maximální rychlost. B hem p edv trání spalovací komory ukazuje je p etlak na ventilátoru Pa. Po zapálení ho áku se musí diferen ní manostat ustálit na hodnot 0 (± 5Pa) - optimální pom r vzduchu a plynu kontrolovaný nastavením plynového ventilu. 1 m ící bod p ipojovacího tlaku plynu 2 m ící bod výstupního tlaku plynu z plyn. ventilu 3 regula ní šroub pro nastavení OFFSET 4 T propojení 5 diferen ní tlakom r 17

18 Provedení odtahu spalin U kotle Ferroli ECONCEPT A v provedení turbo je p ívod spalovacího vzduchu i nucený odtah spalin pomocí spalinového ventilátoru zajišt n zdvojeným potrubím, které prochází p es obvodovou ze. Umíst ní koaxiálního kou ovodu, který je zárove p ívodem spalovacího vzduchu a prochází obvodovou zdí musí spl ovat TPG G Vyúst ní odtah spalin od spot ebi na plynná paliva na venkovní zdi. Odtah spalin a p ívod spalovacího vzduchu se provádí pouze k tomu ur eným zdvojeným potrubím. Ze standardních díl lze vytvá et konkrétní trasy zdvojeného potrubí pro prakticky všechny b žné p ípady. Pro zna nou rozmanitost ešení odtahu spalin a sání spalovacího vzduchu není zdvojené potrubí sou ástí dodávky kotle a není zahrnuto v cen. M ení spalin 1 vyjm te záslepky otvor pro sondy 2 vsu te m ící sondy 3 kotel uve te do režimu TEST sou asným stla ením tla ítek + a na cca 5 sec 4 vy kejte 10 min na ustálení spalovacích pom r kotle 5 prove te m ení P i spalování zemního plynu se hodnota CO 2 pohybuje v rozmezí 8,7 9,0 % P i spalování propanu se hodnota CO 2 pohybuje v rozmezí 9,5 10,0 % 18

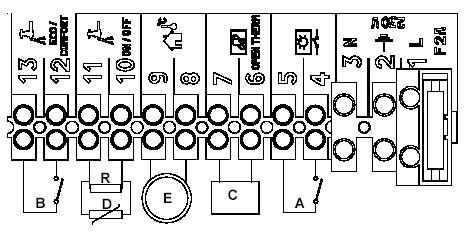

19 2.4 P ipojení kotle k elektrické síti Elektrické p ipojení kotle na sí ové nap tí je provedeno t ívodi ovým pohyblivým p ívodem s vidlicí. K napájení je t eba ádn provedená zásuvka (podle SN ). Není dovoleno používat r zné rozdvojky a prodlužova ky. Kotel je jišt n proti p etížení a zkratu trubi kovou pojistkou. Ochranný vodi musí být spolehliv p ipojen na zemní, pop. nulový potenciál. Kontakty prostorového termostatu spínají nízké nap tí (24V). Je nutné v novat pat i nou pozornost správnému zapojení. Pokud by byla el. sí p ipojena místo kontakt prostorového termostatu, došlo by ke zni ení celé ídící elektroniky. Je nutné používat prostorový termostat s bezpotenciálovými kontakty. P ipojení volitelného p íslušenství Napájení kotle 230V/50Hz 4-5 Pokojový regulátor lze použít jakýkoliv pokojový regulátor s beznap ovými kontakty. Firma Ferroli doporu uje pokojové regulátory Siemens. 6-7 Regulátor Open Therm - Prostorový p ístroj pro regulaci kotle s komunika ním rozhraním Open Therm. - digitální, multifunk ní prostorový p ístroj ur ený k rozší ení základní regulace kotle. Použitím regulátoru Open Therm se zvyšuje funk nost a užitná hodnota základní regulace kotle. 8-9 idlo venkovní teploty kontakt pro p ipojení idla venkovní teploty (používejte jen originální díly Ferroli NTC 10 k /25 O C. Maximální vzdálenost elektrického p ipojení idla je 50 m. idlo venkovní teploty umíst te na severní nebo na severozápadní stran objektu idlo teploty TUV v zásobníku používejte originální idlo Ferroli NTC 10k /25 O C možnost vypnutí oh evu TUV (spínací hodiny oh evu TUV) 19

20 16 Ventilátor 155 idlo teploty TUV 32 erpadlo ÚT 186 idlo teploty zpáte ky 34 idlo teploty ÚT 191 idlo teploty spalin 44 Plynový ventil 202 Transformátor 49 Havarijní termostat 72 Pokojový termostat 81 Zapalovací elektroda 82 Ioniza ní elektroda 98 Provozní vypína 130 erpadlo TUV 137 idlo tlaku vody 138 idlo venkovní teploty 139 Regulátor Open Therm 20

21 Elektronická deska Kotle Econcept jsou vybaveny elektronickou deskou Honeywell s interním ozna ením Ferroli CPD3. Hlavní funkcí desky je obsluha LCD displeje na ovládacím panelu Deska ídící a zapalovací automatiky CPDF02 Obsahuje dva procesory - pro kontrolu a ízení ak ních prvk V - pro ovládání bezpe nostních a ídících prvk 24 V Havarijní termostat Havarijní termostat chrání spalinový vým ník proti tepelnému p etížení a p erušuje el. obvod 230 V p i teplot 100 o C. idla teploty Teplotní idla použité v kotli Econcept jsou NTC termistory, vyrobené z materiálu, který m ní sv j elektrický odpor s teplotou. NTC idlo snižuje sv j el. odpor s rostoucí teplotou. idlo teploty otopné vody: X5-14/15 idlo teploty zpáte ky: X6-4/5 idlo teploty spalin:x7-11/12 idla teploty otopné vody a teploty zpáte ky plní i funkci omezovacích termostat. idlo teploty zpáte ky vypíná ho ák p i teplot 97 o C a idlo teploty otopné vody vypíná ho ák p i teplot o C. idlo teploty spalin vypne kotel p i teplot spalin 95 o C. o C NTC idlo k , , ,3 50 3,6 60 2,5 70 1,7 80 1,3 90 0, ,68 el. odpor (kohm) NTC idlo teplota (oc) 21

22 3 Princip funkce 3.1 Popis provozu kotle P i zapnutí kotle se uvede do provozu ventilátor a erpadlo ÚT a zapálí se ho ák. Díky plynulé modulaci plamene je neustále sledován výkon kotle dokud není dosažena nastavená teplota. Pokud je minimální výkon kotle vyšší než požadovaný výkon pro topný systém a teplota otopné vody p ekro í nastavenou teplotu o 6 o C, ho ák je vypnut a ídící systém kotle povolí op tovné zapálení kotle a 4 min poté co teplota otopné vody klesne o 6 o C pod nastavenou teplotu. P i ovládání kotle pokojovým termostatem se ho ák vypne p i dosažení nastavené pokojové teploty a erpadlo pokra uje v provozu ješt po dobu 7 min. Je-li kotel vybaven i externím zásobníkem, pracuje s p ednostním oh evem TUV. B hem oh evu TUV je cirkula ní erpadlo topení vypnuto a v provozu je pouze nabíjecí erpadlo zásobníku TUV. Režim oh evu TUV: Zapálení: teplota na sensoru TUV < (nastavená teplota TUV hystereze) Zhasnutí: teplota na sensoru TUV > nastavená teplota TUV M kký start kotle Startovací výkon kotle je nastaven na 60% jmen. výkonu a nár st teploty otopné vody je nastaven na 1 o C/min. (oba parametry jsou nastavitelné servisním technikem) Ochrana erpadla Pokud není erpadlo v provozu déle než 24 hod ídící el. deska je na n kolik sekund zapne, aby se zabránilo jeho p ípadnému zatuhnutí. Protimrazová ochrana Protimrazová ochrana je zajišt na idlem teploty ÚT p i poklesu snímané teploty otopné vody na 5 o C se zapálí ho ák kotle na minimální výkon a zapnou se erpadla ÚT i TUV. Po dosažení teploty 15 o C ho ák zhasne a erpadlo dobíhá po dobu nastavenou jako dob h erpadla. Funkce TEST Funkce TEST se aktivuje sou asným stla ením tla ítek + a - na ovládacím panelu na cca 3 sec. B hem režimu TEST se kotel chová jako v režimu topení, ale je vypnutá modulace plamene, anticykla ní as a oh ev TUV. Kotel setrvá ve funkci TEST 15 minut, na displeji se zobrazí nápis TEST a hodnoty viz obr. níže. Funkci TEST vypneme p ed uplynutím 15 min sou asným zmá knutím tla ítek + a - na ovládacím panelu na cca 3 sec. B hem režimu TEST lze ovládacím prvkem teploty ÚT nastavit topný výkon kotle. hodnota topného výkonu je zobrazena v pravém horním rohu displeje (%). Sou asným stla ením tla ítek RESET a - na 3 sec p epne režim TEST do minimálního výkonu Teplota ÚT 2 Nastavený topný výkon (%) 3 Zapalovací výkon 4 Aktuální výkon kotle (%) 5 Režim TEST 6 Ioniza ní proud 7 Provoz erpadla

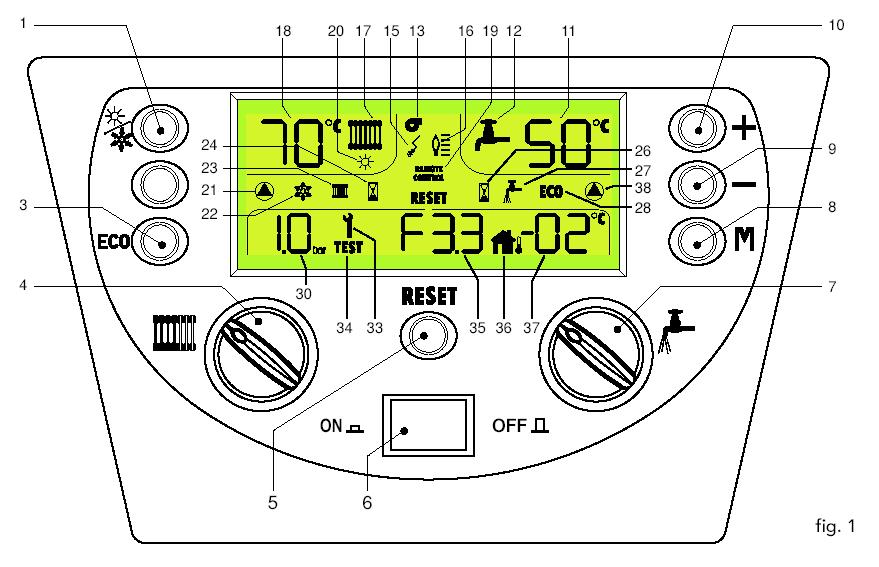

23 Informa ní displej Zmá knutím tla ítka M na 5 sec se zobrazí informa ní displej. Tlak vody v systému Ioniza ní proud Teplota otopné vody t1 teplota otopné vody t2 teplota TUV t3 teplota zpáte ky t4 teplota spalin L5 výkon kotle (%) P6 úrov regulace otá ek erpadla(30-100) Econcept 35A 3.2 Ovládací panel 1 P epína Léto / Zima v režimu Léto je zablokována topná funkce kotle a je funk ní pouze oh ev TUV 3 Volba režimu oh evu TUV ECO / COMFORT ECO oh ev TUV v zásobníku je vypnut COMFORT oh ev TUV v zásobníku 4 Nastavení požadované teploty otopné vody nastavení teploty otopné vody v rozsahu o C 5 RESET reset kotle p i zablokování zapalovací automatiky 23

24 6 Provozní vypína kotle 7 - Nastavení požadované teploty teplé užitkové vody nastavení požadované teploty teplé užitkové vody v rozsahu o C 8 M Volba parametr kotle sou asným zmá knutím tla ítek M a + na 5 vte in se vstoupí do uživatelského menu kotle 9 Zm na nastavených parametr 10 + Zm na nastavených parametr Zobrazení aktuální teploty TUV zobrazení aktuální teploty TUV, p i zm n nastavení žádané teploty TUV se zobrazí nastavená teplota 13 Signalizuje provoz ventilátoru 15 Signalizace zapalovací sekvence 16 Signalizace p ítomnosti plamene Zobrazení aktuální teploty otopné vody zobrazení aktuální teploty otopné vody, p i zm n nastavení žádané teploty otopné vody se zobrazí nastavená teplota 19 signalizace p ipojení regulátoru Open Therm 20 Signalizace provozního režimu LÉTO 21 Signalizace provozu cirkula ního erpadla topného systému 22 Signalizace funkce protimrazové ochrany protimrazová ochrana se aktivuje p i teplot 5 C a vypíná p i teplot 15 C 23 Signalizace provozního režimu oh evu otopné vody 24 Signalizace anticykla ního režimu po oh evu otopné vody 26 Signalizace anticykla ního režimu po oh evu TUV 27 - Signalizace provozního režimu oh evu teplé užitkové vody 28 Signalizace režimu oh evu TUV ECO 30 Signalizace aktuálního p etlaku vody v otopném systému 34 Signalizuje provozní režim TEST (nominální výkon) aktivuje se zmá knutím tla ítka TEST na cca 5 sec 35 Signalizuje kód provozní poruchy 36 Signalizace p ipojení idla venkovní teploty 37 Zobrazení aktuální venkovní teploty 38 Signalizace provozu nabíjecího erpadla zásobníku TUV 24

25 Uvedení do provozu Ujist te se, zda jsou otev eny p ípadné uzavírací ventily otopného systému a užitkové vody umíst né mimo kotel. Plynový kohout p ed kotlem otev ete a zmá kn te hlavní spína. Zapalování a vypínání ho áku probíhá pln automaticky a závisí na pot eb tepla otopného systému a na p íprav teplé užitkové vody. Vypnutí kotle Z stane-li kotel delší dobu mimo provoz, zav ete plynový kohout p ed kombinovaným kotlem a p erušte p ívod proudu ke kotli. V tom p ípad se také deaktivuje ochrana kotle p ed mrazem, která zapíná ho ák p i teplot pod 5 0 C. Pokud by m l kotel z stat v zim po delší dobu mimo provoz, doporu uje se vypustit užitkovou vodu tak i vodu z otopného systému, aby se zabránilo poškození mrazem. P ípadn je možno vypustit jen užitkovou vodu a do otopného systému dávkovat nemrznoucí sm s. 3.3 Nastavení provozních hodnot Nastavení teploty otopné vody Žádaná teplota otopné vody se nastavuje ovládacím prvkem na ovládacím panelu kotle. Nastavená hodnota se zobrazí na displeji kotle. Nastavení teploty TUV Žádaná teplota teplé užitkové vody se nastavuje ovládacím prvkem na ovládacím panelu kotle. Nastavená hodnota se zobrazí na displeji kotle. Volba režimu LÉTO/ZIMA Režim Léto/Zima se nastavuje tla ítkem 1 na ovládacím panelu. P i provozním režimu Léto svítí na displeji symbol sluní ka. Protimrazová ochrana je funk ní v režimu Léto i Zima. Nastavení topné k ivky V softwaru kotle je p ednastaveno 10 topných k ivek, které se aktivují p ipojením idla venkovní teploty ke kotli. Nastavení vhodné strmosti topné k ivky se provádí nastavením ísla topné k ivky v parametru 1 kotle zma knutím tla ítka M vstoupíte do uživatelského menu a tla ítky + a nastavíte íslo požadované topné k ivky. Teplota topné vody Venkovní teplota 1 = parametr íslo k ivky Venkovní teplota 25

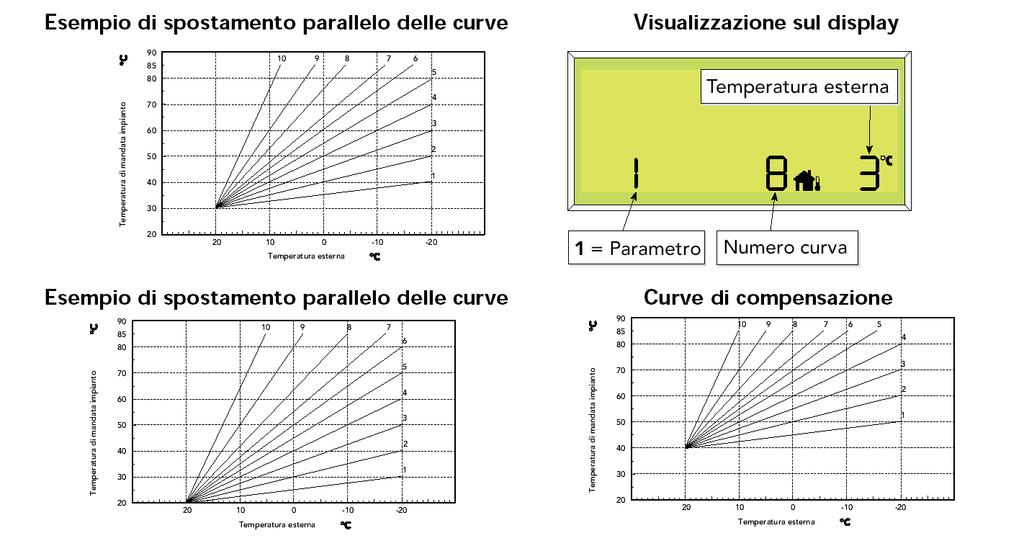

26 Paralelní posun topných k ivek Zmá kn te tla ítko M a na displeji se zobrazí íslo zvolené topné k ivky. Tla ítky + a - lze m nit sklon topné k ivky (1-10). Zmá kn te ješt jednou tla ítko M a na displeji se zobrazí hodnota patního bodu topných k ivek. Hodnotu lze nastavit v rozsahu pomocí tla ítek + a -. Venkovní teplota 1=parametr íslo k ivky 26

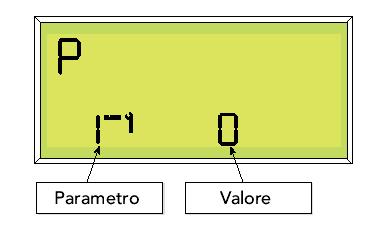

27 Nastavení parametr kotle v servisním menu Sou asným stla ením tla ítek M a + se vstoupí do servisního menu. Tla ítkem M se nastavuje parametr a tla ítky + a se m ní jeho hodnota. Parametr Hodnota íslo parametru Popis Rozsah nastavení Standardní nastavení 01 Ochrana Legionellla (OFF=0, ON=1) Oh ev TUV 1-3 (3-se zásobníkem) 1 03 Funkce regulátoru Open Therm 0,1 0 (modulace = 0, zap/vyp = 1) 04 Provoz erpadla 0,1 0 (dob h = 0, trvalý = 1) 05 Doba dob hu erpadla ÚT 1-20 (min) 7 06 Nastavení postupného nár stu teploty 1-20 ( o C/min) 2 v topném systému 07 Nastavení topného výkonu (%) Anticykla ní doba po topení 1-20 (min) 4 09 Anticykla ní doba po oh evu TUV (sec) Nastavení startovacího výkonu (%) Nastavení výkonu pro oh ev TUV (%) Minimální výkon kotle (%) Max. otá ky ventilátoru Hz Max. teplota otopné vody ( o C) Nastavení minimálního tlaku 0-4 (bar/10) 4 v otopném systému 16 Nastavení nominálního tlaku v topném 5-20 (bar/10) 10 systému 17 Doba dob hu nabíjecího erpadla TUV (sec) Hystereze oh evu TUV 0-20 ( o C) 2 20 Rozdíl teploty zpáte ky a náb žné 0-50 ( o C) 15 otopné vody 21 Max. rozdíl teploty zpáte ky a náb žné otopné vody 0-50 ( o C) 22 27

28 Pam kotle Sou asným stla ením tla ítek M a - na 5 sec se na displeji zobrazí p ehled provozních parametr, které si kotel uchovává v pam ti.(h 1). Kotel si pamatuje max. 8 posledních závad Pro listování závadami použijte tla ítka + a -. íslo ádku Kód chybového hlášení Po adí poruchy Doba trvání poruchy H2: celkový po et zapálení kotle (1 = 20zapalovacích sekvencí) H3: celkový po et poruch kotle se zablokováním zapalovacího automatu H4: provozní hodiny ho áku H5: provozní hodiny kotle 28

29 4 AUTODIAGNOSTIKA kód Provozní porucha P í ina poruchy Odstran ní F1 Nezapaluje ho ák Porucha dodávky plynu Závada zapalovací nebo ioniza ní elektrody Závada plynového ventilu p ipojení F2 P i signalizaci vypnutého ho áku ho ák p esto ho í Porucha ioniza ní elektrody Porucha el. ídící desky Zkontrolujte plynový ventil Zkontrolujte zapalovací a ioniza ní elektrody a jejich Kontrola el. p ipojení ioniza ní elektrody Kontrola el. ídící desky F3 Zásah havarijního termostatu Zásah spalinového termostatu Porucha idla teploty ÚT Nízká cirkulace otopné vody Zkontrolujte erpadlo a filtr na vstupu otopné vody Zkontrolujte havarijní termostat Zkontrolujte spalinový termostat F5 Porucha ventilátoru Porucha ventilátoru Kontrola ventilátoru a jeho F8 Porucha ioniza ního obvodu Porucha el. desky Porucha el. napájení F9 F10 F22 F23 p ipojení Zkontrolujte pop. vym te el. desku Zkontrolujte p ipojení zemního vodi e Porucha komunikace mezi el. deskou a plynovým ventilem Vadné el. vodi e Porucha plynového ventilu Zkontrolujte propojovací vodi e Vým na plynového ventilu Porucha mikroprocesoru Porucha funkce mikroprocesoru Odpojte kotel od napájení el. nap tím a znovu ho p ipojte. Vým na el. desky Dopoušt ní topného systému trvá déle než 4 min Nízký tlak vody ve vodovodním adu Zkontrolujte dopoušt ní Zkontrolujte napoušt cí tlak vody F24 F25 Softwarová chyba Porucha funkce softwaru Zkontrolujte napájení pop vym te el. desku F26 Po zapalovací sekvenci se kotel Porucha el. desky kotle Zkontrolujte pop. vym te el. nezapálí (5 x za 4 min) Nedostate né zemn ní kotle desku Zkontrolujte uzemn ní kotle F30 Porucha idla teploty ÚT Porucha nebo zkrat idla Zkontrolujte idlo a propojovací vodi e F31 Porucha idla teploty ÚT Porucha idla nebo propojovacího vodi e Zkontrolujte idlo a propojovací vodi e F32 Porucha idla teploty TUV Porucha nebo zkrat idla Zkontrolujte idlo a propojovací vodi e F33 Porucha idla teploty TUV Porucha idla nebo propojovacího vodi e Zkontrolujte idlo a propojovací vodi e F34 Kolísání nap tí v el. síti pod 190 V nebo nad 250 V Porucha el. sít Zkontrolujte napájecí nap tí F35 Odchylka frekvence napájecího Porucha el. sít Zkontrolujte napájecí nap tí nap tí F36 Hardwarová porucha Vým na el. desky F37 Porucha idla tlaku vody Nízký tlak otopné vody Porucha sensoru Dopustit otopnou vodu Zkontrolovat sensor F39 Porucha idla venkovní teploty Porucha sensoru nebo zkrat na vedení Zkontrolujte el vedení pop vym te idlo F40 Porucha idla tlaku vody Vysoký tlak otopné vody Snížit tlak otopné vody Zkontrolujte bezpe nostní ventil Zkontrolujte expanzní nádobu F41 Porucha idla tlaku vody Poruch idla nebo zkrat vodi Zkontrolujte idlo a vodi e F43 Porucha idla teploty zpáte ky Porucha nebo zkrat idla Zkontrolujte idlo a vodi e F44 Porucha idla teploty zpáte ky Porucha idla nebo vodi e Zkontrolujte idlo a vodi e F45 Porucha idla teploty spalin Porucha nebo zkrat idla Zkontrolujte idlo a vodi e F46 Porucha idla teploty spalin Porucha idla nebo vodi e Zkontrolujte idlo a vodi e 29

30 5 ÚDRŽBA KOTLE 5.1 Odborná údržba Výrobce doporu uje pravidelnou odbornou údržbu kotle, nejlépe jednou za rok p ed za átkem topné sezóny. Uživatel si tak zajistí bezproblémový pr b h topné sezóny. Tato prohlídka není sou ástí záruky. - prov í se správná funkce ovládacích a bezpe nostních prvk (plynová armatura, tlakom r, termostaty) - ho ák a vým ník se o istí m kkým kartá kem nebo proudem vzduchu (nepoužívat chemické prost edky) - zkontroluje se, zda z domovních rozvod neuniká plyn nebo voda - prov í se správný tlak v expansní nádob - prov í se, zda pr tok a tlak plynu na ho áku odpovídá tabulkovým hodnotám - zkontroluje se, zda ob hové erpadlo není zablokované 30
