1 HEGAs, s.r.o T inec, ul. Kaštanová hegas@hegas.cz, Stavba : ást stavby: Místo stavby : Objednatel : Stupe PD : Energetické úspory objektu Hasi ské zbrojnice v Bernarticích D Zdroj tepla, otopná soustava ást - zdroj tepla Objekt Hasi ské zbrojnice Bernartice Obec Bernartice Bernartice Bernartice Projekt pro provád ní stavby TECHNICKÁ ZPRÁVA, SPECIFIKACE MATERIÁLU íslo ásti íslo sady D Zodpov dný projektant Datum. zakázky Ing. Kawulok Marian 03/

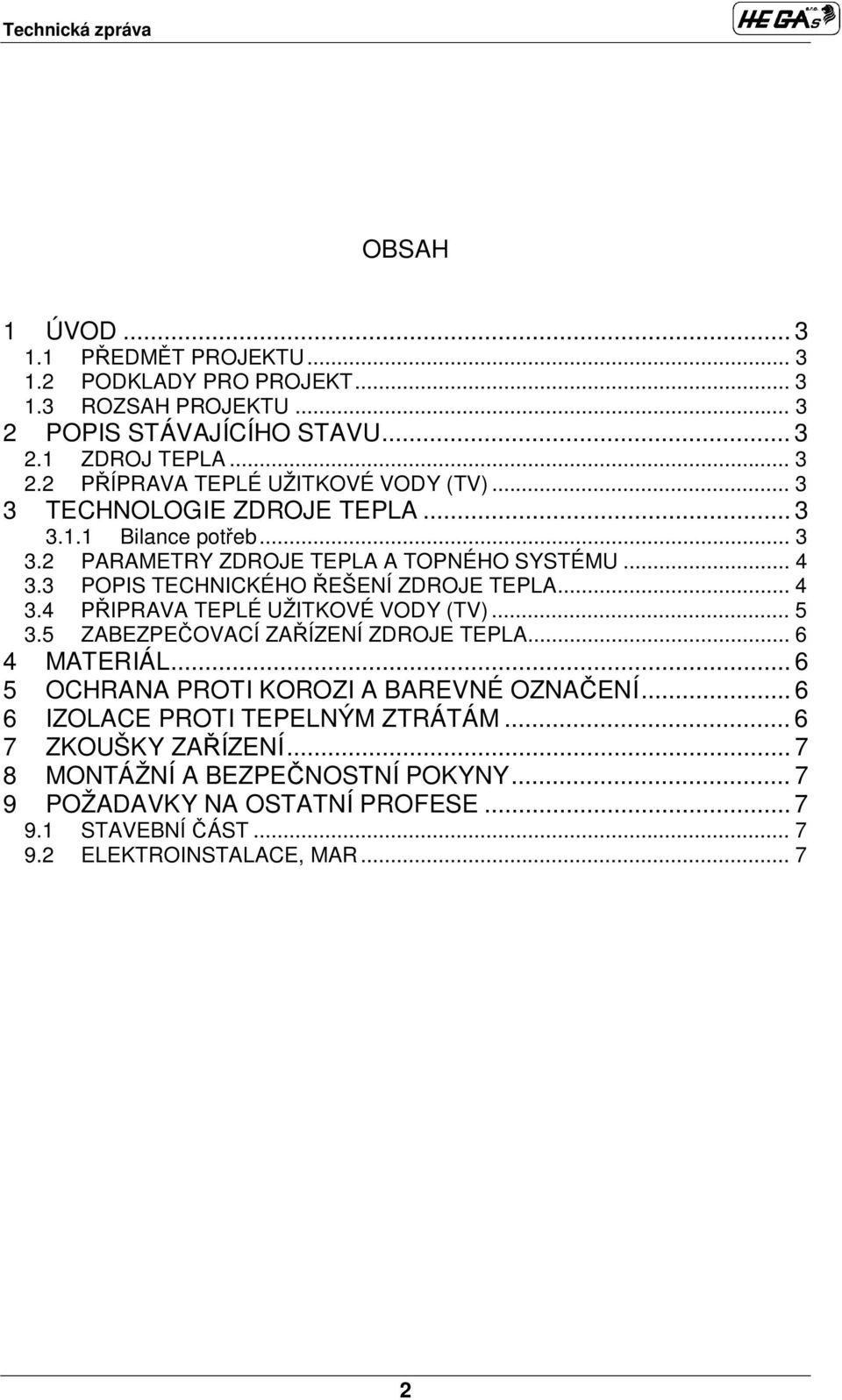

2 OBSAH 1 ÚVOD EDM T PROJEKTU PODKLADY PRO PROJEKT ROZSAH PROJEKTU POPIS STÁVAJÍCÍHO STAVU ZDROJ TEPLA ÍPRAVA TEPLÉ UŽITKOVÉ VODY (TV) TECHNOLOGIE ZDROJE TEPLA Bilance pot eb PARAMETRY ZDROJE TEPLA A TOPNÉHO SYSTÉMU POPIS TECHNICKÉHO EŠENÍ ZDROJE TEPLA IPRAVA TEPLÉ UŽITKOVÉ VODY (TV) ZABEZPE OVACÍ ZA ÍZENÍ ZDROJE TEPLA MATERIÁL OCHRANA PROTI KOROZI A BAREVNÉ OZNA ENÍ IZOLACE PROTI TEPELNÝM ZTRÁTÁM ZKOUŠKY ZA ÍZENÍ MONTÁŽNÍ A BEZPE NOSTNÍ POKYNY POŽADAVKY NA OSTATNÍ PROFESE STAVEBNÍ ÁST ELEKTROINSTALACE, MAR

3 1 ÚVOD Tato projektová dokumentace eší výstavbu teplovodního zdroje tepla a nové teplovodní otopné soustavy v objektu hasi ské zbrojnice v Bernarticích. 1.1 P EDM T PROJEKTU V rámci akce Energetické úspory objektu hasi ské zbrojnice v Bernarticích je navržena instalace nového teplovodního zdroje tepla a nové teplovodní otopné soustavy v objektu. Stávající elektrické akumula ní kamna ur ena pro vytáp ní objektu budou demontována. Novým zdrojem tepla pro vytáp ní objektu a p ípravu TV bude elektrické tepelné erpadlo v provedení vzduch/voda ve venkovním provedení v etn bivalentního elektrooh evu. 1.2 PODKLADY PRO PROJEKT Výchozí podklady: - projektová dokumentace stavební ásti objektu hasi ské zbrojnice - požadavky investora specifikované p i osobním styku a p i jednání v pr hu zpracování projektové dokumentace - energetický audit zpracovaný firmou ASA EXPERT a.s - p íslušné normy a související p edpisy 1.3 ROZSAH PROJEKTU Tato ást projektové dokumentace eší: - instalaci elektrického tepelného erpadla - novou technologie zdroje tepla - oh ev TV (teplé užitkové vody) - elektroinstalaci, m ení a regulaci zdroje tepla 2 POPIS STÁVAJÍCÍHO STAVU 2.1 ZDROJ TEPLA Zdrojem tepla pro vytáp ní objektu Hasi ské zbrojnice jsou elektrické akumula ní kamna a elektrické p ímotopné t leso umíst né v jednotlivých vytáp ných místnostech. Akumula ní kamna jsou zastaralé konstrukce, mají nízkou ú innost a neumož ují plynulou regulaci odb ru tepla b hem provozu (jsou nehospodárná). 2.2 P ÍPRAVA TEPLÉ UŽITKOVÉ VODY (TV) Teplá voda je p ipravována v elektrickém zásobníkovém oh íva i vody o objemu o objemu 120 l. 3 TECHNOLOGIE ZDROJE TEPLA V rámci Energetické úspory objektu hasi ské zbrojnice v Bernarticích bude dle záv ru doporu ení Energetického auditu zpracovaný firmou ASA EXPERT a.s., objekt zateplen Bilance pot eb Tepelné ztráty objektu hasi ské zbrojnice po zateplení iní celkem cca 15 kw p i výpo tové venkovní teplot -15 C. Na základ tepelných ztrát byl proveden návrh zdroje tepla. Zdrojem tepla pro vytáp ní a p ípravu TV je elektrické tepelné erpadlo typu vzduch voda, s výkonem 11 kw (p i A2/W35 C). Sou ásti tepelného erpadla je elektrokotel s výkonem 8 kw (bivalentní zdroj). Sou asn jako bivalentní zdroj a 3

4 záložní zdroj budou v akumula ní nádob instalovány elektrické topné ty e s výkonem 2 x 4,5 kw. Instalovaný výkon zdroje v tepelném erpadle (p i A2/W35 C): 11 kw Instalovaný výkon elektrického bivalentního zdroje x 4,5 = 17 kw Provozování teplovodního zdroje je navrženo automatické s ob asnou kontrolou a údržbou. Automatický provoz spot ebi zajiš uje vlastní automatika, která je sou ástí dodávky. Automatický provoz zdroje tepla, regulaci vytáp ní, provozní stavy, signalizaci, havarijní stavy apod. bude zabezpe ovat ídicí systém, který eší samostatná ást projektové dokumentace Elektroinstalace, MaR. 3.2 PARAMETRY ZDROJE TEPLA A TOPNÉHO SYSTÉMU Charakteristika : teplovodní otopná soustava s p ípravou TV Otopné médium : otopná voda s teplotním spádem 50/40 C Max. p etlak v otopném systému: 250 kpa Elektrické tepelné erpadlo typu vzduch voda ve venkovním provedení bude instalované ve venkovním prostoru v t sné blízkosti u obvodové st ny objektu. Na provoz zdroje tepla se nevztahuje vyhláška ÚBP.91/1993 Sb., jedna se pouze o instalaci spot ebi e do výkonu 50 kw. S ohledem na celkový instalovaný výkon ve zdroji tepla, jenž je není nižší než 140 kw, nemusí zdroj tepla tvo it dle SN l samostatný požární úsek. Technické parametry elektrického tepelného erpadla: Typ tepelného erpadla vzduch/voda Topný výkon (pracovní podmínky A2/W35 C) 11 kw Topný faktor stanovený dle EN 255 (EN 14511) min. 3,2 (3,0) Jmenovitý pr tok vody litr Provozní nap tí 400V, 50 Hz; 3/N/PE Max. provozní proud max 30 A Chladivo R407C Max. výstupní teplota topného média 60 C Hladina akustického tlaku (ve vzdálenosti 10 m) 37 db(a) Výkon vestavného elektrokotle cca 8 kwe 3.3 POPIS TECHNICKÉHO EŠENÍ ZDROJE TEPLA Návrh za ízení je proveden p edevším dle SN , SN Navržené tepelné erpadlo typu vzduch-voda jsou tvo eno jako kompaktní jednotka umíst ná ve venkovním prost edí. Tato jednotka odebírají teplo z okolního vzduchu a pomoci chladivového okruhu dále p edává teplo prost ednictvím deskového vým níku chladivo/voda (kondenzátor) do otopné soustavy. Tepelné erpadlo bude umíst no na nov zhotovené zpevn né ploše ve venkovním prost edí. Topná voda bude z tepelného erpadla vedena vícevrstvou plastovou trubkou 40 (pouze ve venkovním prost edí), která bude vedena v zemi a ed obvodovou st nou bude vyvedena nad terén, následn p es st nu do objektu a dál potrubím Cu 35x1,5 podél st ny do zdroje tepla, kde bude napojena na akumula ní nádobu o objemu 300 litr. Venkovní propojovací potrubí mezi tepelným erpadlem a zdrojem tepla budou zhotoveny z vícevrstvých plastových trubek spojovaných lisováním, které budou tepeln izolovány a uloženy v ochranné trubce. 4

5 Provozování zdroje tepla je navrženo automatické s ob asnou kontrolou a údržbou. Propojení potrubí je navrženo dle požadavku technologie zdroje tepla na kolik okruh : kotlový okruh Okruh mezi tepelným erpadlem a akumula ní nádobou. Zde je teplota výstupní vody pro systém vytáp ní regulována na ekvitermní teplotu. P ednostn bude vždy v provozu tepelné erpadlo a v p ípad chyb jícího výkonu, nebo v p ípad poruchy tepelného erpadla bude do provozu uveden bivalentní zdroj - bude provád no regulací tepelného erpadla viz ást Elektroinstalace MaR. Veškeré uzavírací a zabezpe ovací armatury v p ívodu a vratu k tepelnému erpadlu budou z d vodu nebezpe í zamrznutí instalované uvnit objektu. V p ípad krátkodobého výpadku elektrické energie bude napájení teplovodního ob hového erpadla mezi akumula ní nádobou a venkovním tepelným erpadlem zabezpe ovat záložní zdroje, v p ípad dlouhodobého výpadku elektrické energie (výpadek napájecí sít havárie), bude muset obsluha vypustit topnou vodu z okruhu tepelného erpadla, z d vodu možného zamrznutí. Ve vratném potrubí z akumula ní nádoby k tepelnému erpadlu bude instalován ultrazvukový m tepla. topné okruhy Z rozd lova e a sb ra e za akumula ní nádobou budou vyvedeny následující tve: - ekvitermn regulována topná v tev pro otopnou soustavu 1. NP + kancelá 2.NP - ekvitermn regulována topná v tev pro otopnou soustavu 2.NP - neregulována topná v tev pro oh ev TV Ob h vody ve všech topných v tvích budou zajiš ovat teplovodní ob hové erpadla s elektronicky m nitelnými otá kami. Pro regulaci teploty topné vody ve tvi pro 2. NP bude v této v tvi instalován trojcestný sm šovací ventily se servopohonem. Všechny topné v tve budou ukon ené kulovými uzavíracími kohouty íslušné dimenze a napojeny na nov navržené rozvody ÚT. dopl ování systému ÚT Udržování tlaku v otopné soustav bude provád no ru ním dopl ováním z rozvodu studené vody p es potrubní odd lova. Kvalitu napájecí a kotelní vody p edepisuje SN Dopl ování vody bude provád no z vodovodního ádu pitnou vodou, která spl uje požadované hodnoty dle SN Odvod kondenzátu vzniklého p í provozu tepelného erpadla bude sveden potrubím do št rkového lože pod tepelným erpadlem. Odpadní potrubí kondenzátu bude izolováno tepeln izola ními pouzdry s p nového polyetylénu a elektrický temperované proti zamrznuti. 3.4 P IPRAVA TEPLÉ UŽITKOVÉ VODY (TV) Navržený systém oh evu teplé užitkové vody (TV) bude provád n v zásobníkovém oh íva i vody o objemu 200 litr se zv tšeným topným hadem. Oh ev TV bude ednostn provád n tepelným erpadlem. V zásobníkovém oh íva i bude instalováno elektrické topné t leso s výkonem 4,5 kw s termostatem a zabezpe ovacími prvky. Jelikož spot eba TV je nepravidelná obsluha má možnost zvolit zp sob p ípravy TV, a to bu tepelným erpadlem, nebo elektro oh evem (letní období). 5

6 Technické parametry nep ímotopného zásobníkového oh íva e vody: Objem 200 litr Max. provozní tlak zásobníku 10 MPa Výh evná plocha vým níku 3 m 2 Vnit ní povrch zásobníku smalt Magnesiová anoda Pojistný ventil na vstupu studené vody do zásobníkového oh íva e Zabezpe ení oh íva e proti p etlaku bude provedeno pojistným ventilem s pojistným p etlakem 600 kpa a sv tlostí DN 15. Velikost pojistného ventilu je navržena s ohledem na objemy oh íva e dle platných SN. Sou asn bude v pojistném úseku instalována expanzní nádoby o objemu 12 litr. 3.5 ZABEZPE OVACÍ ZA ÍZENÍ ZDROJE TEPLA Zabezpe ovací za ízení zdroje tepla je navrženo dle SN Výpo et zabezpe ovacího za ízení je sou ástí p ílohy. Expanzní nádoba Expanzní nádoba je navržena jako uzav ená s membránou do 115 C. Nejbližší vhodný objem expanzní nádoby: 1 x 50 litr. Pojistný ventil Zabezpe ení tepelného erpadla proti p etlaku je provedeno pojistným ventilem ½ x ¾ KD s pojistným p etlakem 250 kpa, který bude instalován na výstupu z tepelného erpadla. Sv tlost expanzního potrubí Expanzní nádoba bude napojena na spole né vratné potrubí k tepelnému erpadlu potrubím DN 20 se spádem 3 sm rem k expanzní nádob. 4 MATERIÁL Veškeré potrubní rozvody topného média budou zhotoveny z trubek m ných, spojovaných pájením na m kko nebo lisováním. Venkovní propojovací potrubí mezi tepelným erpadlem a zdrojem tepla budou zhotoveny z vícevrstvých plastových trubek 40 spojovaných lisováním, které budou tepeln izolovány a uloženy v ochranné trubce. Pro zhotovení podp r, konzol a záv se použije válcovaný materiál t ídy Pro stavbu je nutno použít pouze materiál a armatury spl ující požadavky zákona.22/1997 Sb. o technických požadavcích na výrobky. 5 OCHRANA PROTI KOROZI A BAREVNÉ OZNA ENÍ Na všech m ných potrubních rozvodech, není nutno provád t ochranné nát ry proti korozi potrubí. Povrch izolací bude barevn ozna en barevnými páskami podle protékajícího média a šipkami bude vyzna en sm r toku. - p ívodní potrubí : barva ervená - zp tné potrubí : barva modrá 6 IZOLACE PROTI TEPELNÝM ZTRÁTÁM Veškeré potrubní rozvody topného systému v prostoru zdroje tepla budou izolovány tepeln izola ními pouzdry z p nového polyetylénu bez povrchové úpravy. Venkovní rozvody topného média z tepelného erpadla do zdroje tepla budou tepeln izolovány tepeln izola ními pouzdry s p nového polyetylénu tl. 25 mm a uloženy v ochranné plastové trubce. 6

7 Odpadní potrubí kondenzátu z tepelného erpadla ve venkovním prostoru bude izolováno tepeln izola ními pouzdry s p nového polyetylénu tl. 20 mm s Al kašírováním a elektrický temperované proti zamrznuti. Izolace budou provedeny v souladu s vyhláškou. 151/2001 Sb. A 193/2007 Sb. 7 ZKOUŠKY ZA ÍZENÍ Po montáži bude za ízení ádn odzkoušeno dle SN za p ítomnosti investora a uživatele. O veškerých zkouškách a p ejímkách budou provedeny písemné zápisy ve smyslu SN Topná zkouška bude trvat 24 hodin a v jejím pr hu budou navozeny veškeré provozní stavy. 8 MONTÁŽNÍ A BEZPE NOSTNÍ POKYNY i provád ní montážních prací je nutno dodržovat zásady bezpe nosti a ochrany zdraví p i práci v souladu s p íslušnými platnými bezpe nostními p edpisy a na ízeními, zejména s vyhláškou. 48/1982 Sb. v platném zn ní, kterou se stanoví základní požadavky k zajišt ní bezpe nosti práce a technických za ízení. 9 POŽADAVKY NA OSTATNÍ PROFESE 9.1 STAVEBNÍ ÁST V rámci rekonstrukce zdroje tepla je nutno provést následující stavební úpravy: Stavební úpravy dodávka stavby - Zhotovení zpevn né plochy pod tepelné erpadlo dodávka stavby - Zhotovení ochranného oplocení kolem tepelných erpadel s poplastovaného pletiva výška 1,8 m v etn sloupk a vstupní branky dodávka stavby Stavební úpravy, které jsou sou ásti dodávky stavby (viz výše), jsou zahrnuty v rozpo tu a výkazu vým ru stavební ásti. Stavební úpravy dodávka technologie zdroje tepla - Výkop rýhy v etn zp tného zásypu pro uložení potrubí topného média z do objektu - Zednické výpomoci - pr raz pro prostu potrubí a elektroinstalaci st nou k tepelnému erpadlu ve venkovním prostoru, v etn za išt ní - Oprava omítek st n - Malba st n a stropu v prostoru kotelny Stavební úpravy, které jsou sou ásti dodávky technologie zdroje tepla, jsou zahrnuty v rozpo tu a výkazu vým ru zdroje tepla. 9.2 ELEKTROINSTALACE, MAR Elektroinstalace a systému MaR jsou ešeny v ásti PD - Elektroinstalace a MaR, která je sou ásti této projektové dokumentace. " Všechny výše uvedené výrobky, u kterých je specifikován p esný typ, je možno nahradit výrobky jiného typu s dodržením technických a výkonových parametr. 7
