1 F. DOKUMENTACE OBJEKTU F.1.4.a ZAŘÍZENÍ PRO VYTÁPĚNÍ STAVEB OPRAVA KOTELNY V OBJEKTU MŠ Husova 1444/3, Jablonec nad Nisou Investor : Stupeň : Statutární město Jablonec nad Nisou Mírové náměstí Jablonec nad Nisou DOKUMENTACE PRO VÝBĚROVÉ ŘÍZENÍ Datum : DUBEN 2013 Zodp. proj. : Pavel Bőhm J. Hory 17, Jablonec n/nis ČKAIT Kancelář: Jungmannova 8, Jablonec nad Nis. Tel : , pb.bohm@gmail.com 1

2 OBSAH TECHNICKÉ ZPRÁVY: OBSAH DOKUMENTACE F.1.4.F... 2 VŠEOBECNÉ TECHNICKÉ PODMÍNKY STAVEBNÍHO POZEMKU... 2 Základní údaje 2 1. Úvod 3 2. Výchozí podklady 3 3. Navržené spotřebiče 3 4. Kotelna Topné okruhy Zabezpečovací zařízení Regulace 4 5. Izolace tepelné 4 6. Zásady pro připojení na topný systém 4 7. Ochrana životního prostředí 5 8. Bezpečnost práce a ochrana zdraví 5 9. Odpadové hospodářství Požadavky na profese Účel dokumentace Výkaz výměr 7 OBSAH DOKUMENTACE F.1.4.f T 100 Technická zpráva Výkresová část T 101 PŮDORYS 1. PP M 1 : 25 1x A4 T 102 ŘEZ 1 1, 2 2 M 1 : 25 1x A4 VŠEOBECNÉ TECHNICKÉ PODMÍNKY STAVEBNÍHO POZEMKU ZÁKLADNÍ ÚDAJE Místo stavby: Účel stavby: Jablonec nad Nisou, Husova 1444/3, 1. PP - kotelna Oprava vytápění objektu MŠ (instalace nových kotlů) Investor: Statutární město Jablonec nad Nisou, mírové náměstí 19 Projektant části vytápění Jablonec nad Nisou Pavel Bőhm, J. Hory 17, Jablonec nad Nisou 2

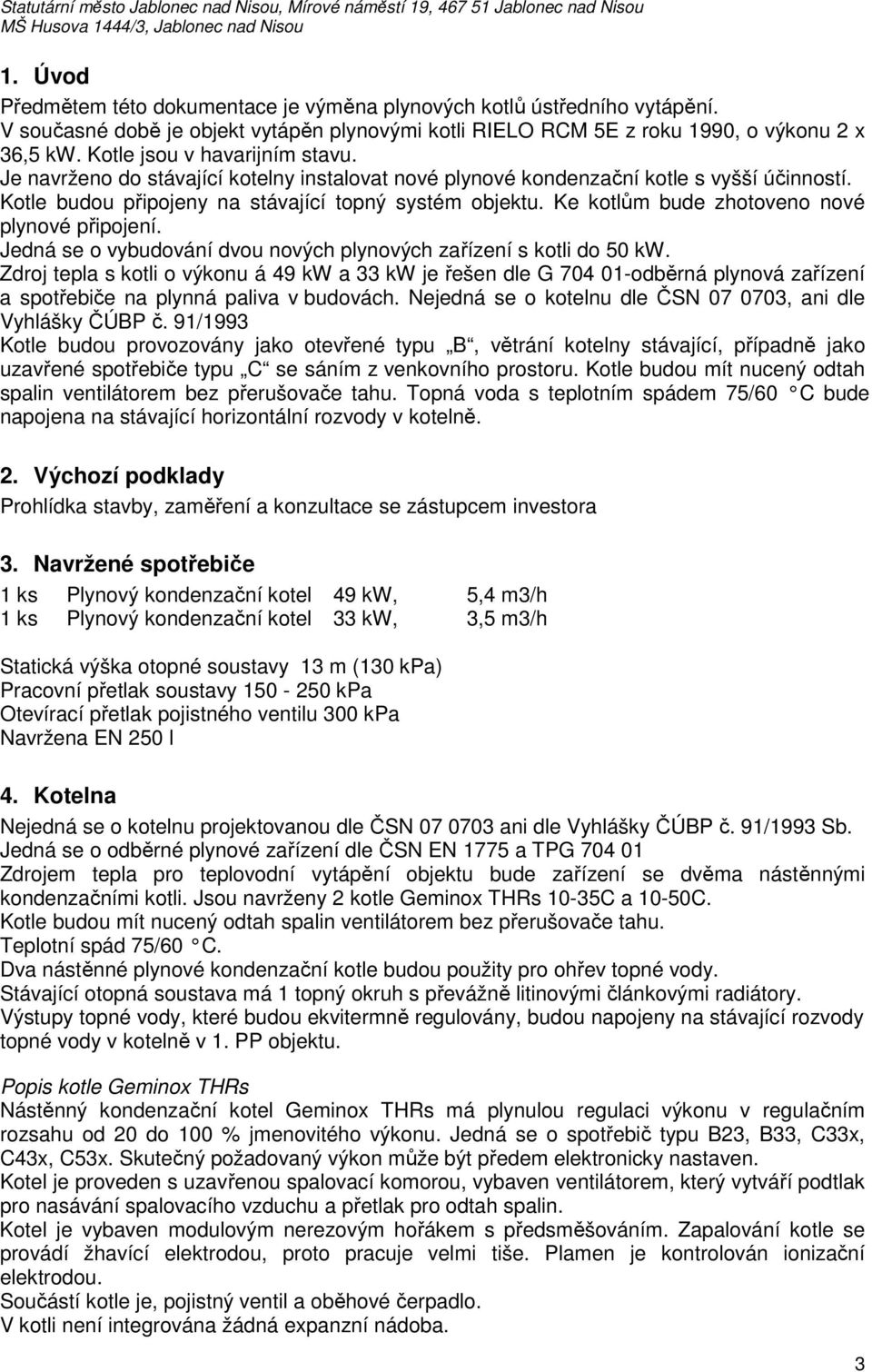

3 1. Úvod Předmětem této dokumentace je výměna plynových kotlů ústředního vytápění. V současné době je objekt vytápěn plynovými kotli RIELO RCM 5E z roku 1990, o výkonu 2 x 36,5 kw. Kotle jsou v havarijním stavu. Je navrženo do stávající kotelny instalovat nové plynové kondenzační kotle s vyšší účinností. Kotle budou připojeny na stávající topný systém objektu. Ke kotlům bude zhotoveno nové plynové připojení. Jedná se o vybudování dvou nových plynových zařízení s kotli do 50 kw. Zdroj tepla s kotli o výkonu á 49 kw a 33 kw je řešen dle G odběrná plynová zařízení a spotřebiče na plynná paliva v budovách. Nejedná se o kotelnu dle ČSN , ani dle Vyhlášky ČÚBP č. 91/1993 Kotle budou provozovány jako otevřené typu B, větrání kotelny stávající, případně jako uzavřené spotřebiče typu C se sáním z venkovního prostoru. Kotle budou mít nucený odtah spalin ventilátorem bez přerušovače tahu. Topná voda s teplotním spádem 75/60 C bude napojena na stávající horizontální rozvody v kotelně. 2. Výchozí podklady Prohlídka stavby, zaměření a konzultace se zástupcem investora 3. Navržené spotřebiče 1 ks Plynový kondenzační kotel 49 kw, 5,4 m3/h 1 ks Plynový kondenzační kotel 33 kw, 3,5 m3/h Statická výška otopné soustavy 13 m (130 kpa) Pracovní přetlak soustavy kpa Otevírací přetlak pojistného ventilu 300 kpa Navržena EN 250 l 4. Kotelna Nejedná se o kotelnu projektovanou dle ČSN ani dle Vyhlášky ČÚBP č. 91/1993 Sb. Jedná se o odběrné plynové zařízení dle ČSN EN 1775 a TPG Zdrojem tepla pro teplovodní vytápění objektu bude zařízení se dvěma nástěnnými kondenzačními kotli. Jsou navrženy 2 kotle Geminox THRs 10-35C a 10-50C. Kotle budou mít nucený odtah spalin ventilátorem bez přerušovače tahu. Teplotní spád 75/60 C. Dva nástěnné plynové kondenzační kotle budou použity pro ohřev topné vody. Stávající otopná soustava má 1 topný okruh s převážně litinovými článkovými radiátory. Výstupy topné vody, které budou ekvitermně regulovány, budou napojeny na stávající rozvody topné vody v kotelně v 1. PP objektu. Popis kotle Geminox THRs Nástěnný kondenzační kotel Geminox THRs má plynulou regulaci výkonu v regulačním rozsahu od 20 do 100 % jmenovitého výkonu. Jedná se o spotřebič typu B23, B33, C33x, C43x, C53x. Skutečný požadovaný výkon může být předem elektronicky nastaven. Kotel je proveden s uzavřenou spalovací komorou, vybaven ventilátorem, který vytváří podtlak pro nasávání spalovacího vzduchu a přetlak pro odtah spalin. Kotel je vybaven modulovým nerezovým hořákem s předsměšováním. Zapalování kotle se provádí žhavící elektrodou, proto pracuje velmi tiše. Plamen je kontrolován ionizační elektrodou. Součástí kotle je, pojistný ventil a oběhové čerpadlo. V kotli není integrována žádná expanzní nádoba. 3

4 Výrobek odpovídá normám EU a je v souladu s harmonizovanými ČSN. Je dodáván s certifikátem ISO 9001 a prohlášením o Shodě dle Zákona 22/1997 Sb. Odvod spalin: Odtah spalin v provedení z plastu PP bude proveden samostatným PE odvodem spalin pro každý kotel, např. komínovým systémem Brilon DN 80 mm, ve stávajícím komínovém průduchu v souladu. Montáž odkouření smí provádět pouze osoba či organizace s příslušnou autorizací za dodržení všech platných norem Topné okruhy Mezi směšovací ventil a kotlový okruh bude instalován hydraulický vyrovnávač dynamických tlaků pro oddělení kotlového a topného okruhu. Na topném okruhu budou instalovány kulové uzávěry, regulační ventil (ESBE VRG 131 DN 40, Kvs 25 se servopohonem ARA 661/230 V) a oběhové (MAGNA ), vypouštěcí ventily, teploměry a tlakoměr u EN. Nové potrubí v kotelně bude napojeno na stávající rozvody v kotelně. V nejvyšším místě bude provedeno odvzdušnění, v nejnižším vypouštění. Rozvody topné vody budou provedeny z ocelového závitového černého potrubí, spojovaného svařováním. Topný systém bude propláchnut, odkalen a budou vyčištěny filtry Zabezpečovací zařízení Návrh zabezpečovacího zařízení je proveden podle ČSN Pojistný ventil 3 bar je součástí kotle. Kotle nejsou vybaveny expanzní nádobou. Do systému bude instalována externí expanzní nádoba s membránou o objemu 250 l s nastavením tlaku 130 kpa. Před napuštěním systému topnou vodou je nutno provést revizi tlakové nádoby a nádobu nastavit na předepsaný tlak stl. vzduchu před napuštěním. Před ex. nádobu instalovat uzavírací ventil a vypouštěcí kohout pro možnost kontroly expanzní nádoby bez vypouštění topného systému Regulace Pro MaR kotelny bude použita typová regulace Siemens LMS v rámci dodávky kotlů Geminox. Regulace bude zajišťovat ekvitermní regulaci kotle a vytápěcích okruhů. Součástí dodávky regulace budou i příslušná teplotní čidla. Venkovní čidlo bude umístěno na severní fasádě objektu ve výšce 2,5 m nad terénem. 5. Izolace tepelné Nové potrubí v kotelně bude opatřeno trubicovou izolací. Pro tepelné izolace rozvodů se použije materiál se součinitelem tepelné vodivosti λ min. 0,040 W / m K. 6. Zásady pro připojení na topný systém Pro bezporuchový provoz, snadnou obsluhu, údržbu a opravy nutno dodržet : 1. Po ukončení montážních prací na topném systému se musí celý dokonale propláchnout 2. Topný systém musí být naplněn čistou nejlépe měkkou vodou. (tvrdost vody by neměla přesáhnout 25 F * (14 dh) * V následující tabulce jsou vztahy mezi používanými jednotkami pro označování Tvrdosti vody. 1 mmol/l = 5,6 dh 1 dh = 0,18 mmol/l 1 mmol/l = 10 F 1 F = 0,1 mmol/l 1o dh = 1,7 F 1 F = 0,56 dh 1 mmol/l = jednotka koncentrace, 1 dh = německý stupeň, 1 F = francouzský stupeň 4

5 Meze tvrdosti vody Pitná voda mmol/l dh F velmi tvrdá > 3,76 > 21,01 > 37,51 tvrdá 2,51-3,75 14, ,01-37,5 středně tvrdá 1,26-2,5 7, ,51-25 měkká 0,7 1,25 3, ,5 velmi měkká < 0,5 < 2,8 < 5 Po skončení montáže se provede zkouška těsnosti a následně potom topná zkouška v délce 48 hodin, při které se bude kontrolovat náběh jednotlivých těles na teplotu a měřit teplotní rozdíly na jednotlivých tělesech. Topná zkouška bude provedena za přítomnosti investora, dodavatele a projektanta. O této zkoušce se vyhotoví zápis s uvedením naměřených parametrů nebo změn oproti projektu. 7. Ochrana životního prostředí Zdrojem tepla pro vytápění bude zemní plyn. Navržené zařízení splňuje emisní limity dle NV č.146/2007 Sb. Jedná se o malý stacionární spalovací zdroj ve smyslu NV č. 146/2007 Sb. Teplota spalin C. Škodlivé emise jsou pod hranicí povolených hodnot ochrany ovzduší s označením Modrý anděl, účinnost zdroje 106 % splňuje požadavky NV č.146/2007 Sb. Sb. příloha č.7 a je vyšší než požadovaná 89 %. Plynové kotle budou spalovat zemní plyn a koncentrace CO ve spalinách nepřekročí maximální hodnotu 1000 ml/m3 (ppm) při referenčním obsahu kyslíku (O2) 3%. Mezi základní povinnosti provozovatele malých stacionárních zdrojů patří (podle 12 zákona č. 86/2002 Sb.) například: uvádět do provozu a provozovat stacionární zdroje jen v souladu s podmínkami pro provoz těchto zdrojů, umožnit osobám pověřených obcí a inspekci (ČIŽP) přístup ke stacionárnímu zdroji za účelem ověření kategorizace zdroje, zjištění množství vypouštění látek a kontroly jeho technického stavu, zajišťovat prostřednictvím oprávněné osoby měření účinnosti spalování, měření množství vypouštěných látek a kontrolu spalinových cest u spalovacích zdrojů provozovaných při podnikatelské činnosti provozovatele nejméně 1 x za 2 roky. Tuto povinnost plní rovozovatelé: u zdrojů spalujících plynná a kapalná paliva od jmenovitého tepelného výkonu 11 kw. Oprávněnou osobou je držitel živnostenského oprávnění v oboru kominictví. Na každém samostatném kouřovodu bude proveden otvor (je součástí kotle) pro možnost měření emisí. Použitá technologie pro systém vytápění a činnost v rámci přípravy a provádění stavby neovlivňují klimatické poměry, ovzduší, povrchové ani podzemní vody. Rovněž vlastní užívání a údržba zařízení a případné havárie nemají negativní vliv na životní prostředí. Emise škodlivých plynů ze zdroje tepla je pod zákonem stanovenými emisními limity. 8. Bezpečnost práce a ochrana zdraví Při montáži a při provozu je nutné dodržovat všechny předpisy týkající se BOZP při výstavbě, zejména: Zákon č. 309/2006 Sb., nařízení vlády (dále jen NV) NV č. 362/2005 Sb., NV č. 591/2006 Sb., NV 101/2005 Sb., NV č. 378/2006 Sb.,+ zákoník práce zákon č. 262/2006 Sb., část pátá Technická zařízení pro výstavbu a následný provoz budou zajištěna proti možnému poškození a užití nepovolanou osobou odpovídajícím způsobem. Bezpečnost práce bude zajištěna technickými a organizačními opatřeními. Při provádění montáží je nutno dodržovat příslušné bezpečnostní předpisy. Bezpečnost pracovníků, pracoviště a okolí bude zajištěno technickými a organizačními opatřeními. Technická opatření budou spočívat ve striktním používaní osobních ochranných pracovních pomůcek, označení komunikačních prostor pro manipulaci zařízení, prostory s nebezpečím úrazu označit, organizační opatření budou spočívat v náležitém poučení pracovníků na možný výskyt nebezpečí úrazu. Zařízení muže být uvedeno do provozu po provedení všech předepsaných zkoušek a revizí. Při práci budou dodrženy všechny požadavky na ochranu zdraví při práci dle NV č. 361/2007 Sb. 5

6 Práce bude probíhat pouze uvnitř objektu v době od 7,00 hod. do 18,00 hod.. Místo pro odpočinek bude umístěno ve vyčleněné místnosti v 1. PP objektu. Stravování zaměstnanců bude zajištěno v restauraci. Pracovníci dodavatelské firmy budou mít zázemí ve vlastní firmě, kde mají k dispozici kompletní sanitární zařízení včetně sprch. 9. Odpadové hospodářství Odpady ze stavby budou likvidovány v souladu se zákonem č. 185/2001 sb. O odpadech a o změně některých dalších zákonů v úplném znění, aby odpady vzniklé stavební činností byly předány pouze oprávněným osobám, to je těm, kterým byl udělen souhlas příslušným krajským úřadem k provozování zařízení k odstraňování nebo využívání nebo sběru nebo výkupu příslušného odpadu. 10. Požadavky na profese Stavební Vybourání a zazdění otvorů do komína, oprava omítek, výmalba Zdravotechnika Provede odvod kondenzátu od kotlů THRs 10-50C do odpadu potrubím Ø32 mm výtokový ventil na hadici pro dopouštění topného systému. Plynoinstalace Provede připojení kotlů NTL zemním plynem - plynové kohouty nejsou součástí dodávky kotlů. Silnoproud elektro Provede samostatně jištěný přívod pro zásuvky kotlů Provede pospojení potrubí u kotlů a napojení na zemnící soustavu objektu Provede úpravu elektroinstalace v kotelně Měření a regulace servisní technik Zajistí regulaci kotelny pomocí rozšiřujících modulů v kotli Provede připojení příložných a venkovních čidel do kotle Provede připojení servopohonů a čerpadel 11. Účel dokumentace Tato dokumentace je určena pro výběrové řízení na dodavatele stavby. 6
