1 w TECHNICKÝ LIST Kompaktní výkonové jističe MZ, pevná instalace, velikost 1 MZ112035B MZ132431B MZ MZ Výkonový vypínač MZ112035B 125 A, MZ A a MZ A, bez vypínací spouště Kompaktní výkonový jistič s termomagnetickou spouští do 125 A MZ1..431B (36 ka), Ir nastavitelný, Ii fixovaný na 10x Ir Kompaktní výkonový jistič s termomagnetickou spouští do 250A MZ (36 ka) a MZ (50 ka), Ir a Ii nastavitelné MZ Kompaktní výkonový jistič s termomagnetickou spouští do 400A MZ (50kA), Ir a Ii nastavitelné Kompaktní výkonový jistič s elektronickou spouští se zpožděním do 630A MZ (70 ka), nastavitelný Ir, Isd, Ii, tr a tsd w Rozměrový výkres Rozměry [mm] PD L1 L2 H0 H1 H2 H3 H4 K K1 G2 G3 G4 W0 W1 W5 d MZ1 MZ2 MZ3 Fázový jistič , , ,5 22, , ,5 75, , ,5 5,5 6,5 STRANA 1/5

2 w Velikost 1 3-pólový, 36kA Osazeno oddělovači fází pro přímé připojení vodičů 4-95mm² (jednovodičové nebo slaněné) Lze dovybavit 1 pomocným kontaktem, 1 pomocným kontaktem vypnuto spouští, vypínací nebo podpěťovou cívkou K dispozici motorový pohon, mechanické blokování, uzamykatelná páka, dlouhé kryty svorek a otočná páka MZ163431B MZ110431B Jmenovitý proudin Jmenovité napětíue A 690 VAC Nastavitelný rozsah - přetížení Ir 0,8-1 x In Nastavitelný rozsah - zkrat Ii 10 x In - fix Jmenovitý zkratový proudicu/ics Icu při 240V 50/60Hz 61 ka Icu při 415V 50/60Hz 36 ka Icu při 690V 50/60Hz 8 ka Ics při 240V 50/60Hz 61 ka Ics při 415V 50/60Hz 36 ka Ics při 690V 50/60Hz 5 ka Okolní teplota (pracovní) -25 C do +70 C Montážní poloha Svislá a o 90 do všech směrů Normy a standardy IEC/EN 60947, VDE až 125A s termomagnetickou spouští a třmenovými svorkami Výkonový jistič typu A, 3-pólový, 36kA, 20A s třmenovou svorkou Výkonový jistič typu A, 3-pólový, 36kA, 25A s třmenovou svorkou Výkonový jistič typu A, 3-pólový, 36kA, 32A s třmenovou svorkou Výkonový jistič typu A, 3-pólový, 36kA, 40A s třmenovou svorkou Výkonový jistič typu A, 3-pólový, 36kA, 50A s třmenovou svorkou Výkonový jistič typu A, 3-pólový, 36kA, 63A s třmenovou svorkou Výkonový jistič typu A, 3-pólový, 36kA, 80A s třmenovou svorkou Výkonový jistič typu A, 3-pólový, 36kA, 100A s třmenovou svorkou Výkonový jistič typu A, 3-pólový, 36kA, 125A s třmenovou svorkou MZ120431B MZ125431B MZ132431B MZ140431B MZ150431B MZ163431B MZ180431B MZ110431B MZ112431B STRANA 2/5

3 w Velikost 1 3-pólový vypínač Osazeno oddělovači fází pro přímé připojení vodičů 4-95mm² (jednovodičové nebo slaněné) Lze dovybavit 1 pomocným kontaktem, 1 pomocným kontaktem vypnuto spouští, vypínací nebo podpěťovou cívkou MZ112035B Jmenovitý proudin 125 A Jmenovité napětíue 690 VAC Nastavitelný rozsah - thermisch Ir - Nastavitelný rozsah - magnetisch Ii - Jmenovitý zkratový proudicw/icm Icw při 240V 50/60Hz - Icw při 415V 50/60Hz 1,5 ka Icw při 690V 50/60Hz 1,5 ka Icm při 240V 50/60Hz - Icm při 415V 50/60Hz 2,2 ka Icm při 690V 50/60Hz 2,2 ka Okolní teplota(pracovní) -25 C do +70 C Montážní poloha Svisle a o 90 do všech směrů Normy a standardy IEC/EN 60947, VDE A s třmenovou svorkou Vypínač 3-pólový, 125 A s třmenovou svorkou MZ112035B STRANA 3/5

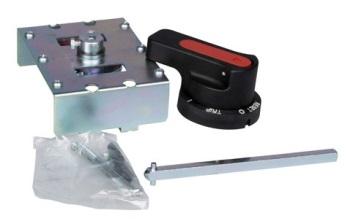

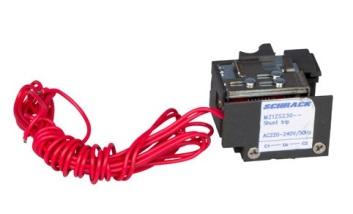

4 w Příslušenství pro MZ1 velikost 1 MZAZAN11 MZAZAT11 MZ1ZBT03 MZ1ZCL03 MZ1ZJM03 MZ1ZLL00 MZ1ZM230 MZ1ZRD00 MZ1ZREE3 MZ1ZS230 MZ1ZU230 Pomocné shodné kontakty pro všechny konstrukční velikosti Třmenové svorky a kryty svorek Otočná páka nebo otočná páka s dveřní spojkou, uzamykatelná páka Mechanické blokování Motorový pohon Vypínací a podpěťová cívka w Svorky pro připojení vodičů STRANA 4/5

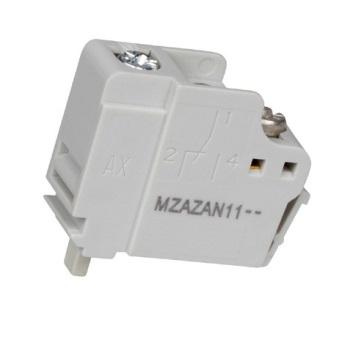

5 w Schéma zapojení - pomocný kontakt normální w Schéma zapojení - pomocný kontakt vypnuto spouští w Schéma zapojení vypínací nebo podpěťová cívka w Schéma zapojení motorový pohon Příslušenství Pomocný kontakt normální 1 P pro MZ Pomocný kontakt vypnuto spouští 1 P pro MZ Třmenová svorka 4-95 mm² pro MZ1, 3-pólová Sada krytů svorek pro MZ1 3pólová Mechanické blokování pro MZ1, 3-pólové Zámek pro MZ1 Motorový pohon 230 V AC DC pro MZ1 Otočná páka uzamykatelná pro MZ1 Otočná páka s dveřní spojkou (uzamykatelná) pro MZ1, 3-pólová Vypínací cívka 230VAC pro MZ1 Podpěťová cívka 230 VAC pro MZ1 MZAZAN11 MZAZAT11 MZ1ZBT03 MZ1ZCL03 MZ1ZJM03 MZ1ZLL00 MZ1ZM230 MZ1ZRD00 MZ1ZREE3 MZ1ZS230 MZ1ZU230 STRANA 5/5
