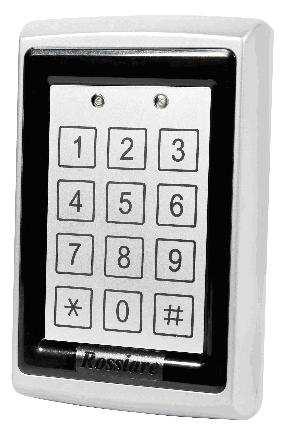

AC-Q44. Autonomní přístupový kontrolér s vestavěnou čtečkou a klávesnicí. Instalační a uživatelský manuál

Rozměr: px
Začít zobrazení ze stránky:

Download "AC-Q44. Autonomní přístupový kontrolér s vestavěnou čtečkou a klávesnicí. Instalační a uživatelský manuál"

Transkript

1 AC-Q44 Autonomní přístupový kontrolér s vestavěnou čtečkou a klávesnicí Instalační a uživatelský manuál

2 OBSAH 1 ÚVOD OBSAH DODÁVKY DOPLŇKOVÉ PRVKY A VYBAVENÍ TECHNICKÉ SPECIFIKACE ZÁKLADNÍ VLASTNOSTI POPIS PROVEDENÍ A PRVKŮ INSTALACE KONTROLÉRU ZAPOJENÍ KABELÁŽE PROVOZ A NASTAVOVÁNÍ KONTROLÉRU REŽIMY ČINNOSTI ÚROVNĚ UŽIVATELŮ PŘEPÍNÁNÍ REŽIMŮ ČINNOSTI Přepnutí z běžného do bezpečnostního režimu Přepnutí z bezpečnostního do běžného režimu Přepnutí z běžného do bypass režimu Přepnutí z bypass do běžného režimu POMOCNÉ PRVKY A SPECIÁLNÍ FUNKČNÍ REŽIMY Pomocný vstup a výstup Odchodové tlačítko (REX) Sabotážní (tamper) kontakt a jeho funkce Funkce blokace kontroléru (lockout) PROGRAMOVÁNÍ KONTROLÉRU Uvedení do programovacího režimu Opuštění programovacího režimu Změna kódu pro otevření dveří Změna pomocného kódu Změna programovacího kódu Změna kódu pro přepnutí běžného a bezpečnostního režimu Změna kódu změna kódu pro přepnutí běžného a bypass režimu Nastavení funkcí zámku doba uvolnění, běžný nebo reverzní režim Nastavení pomocného režimu Nastavení funkce blokace kontroléru (lockout) ZADÁVÁNÍ KÓDŮ / KARET Definice primárních kódů Definice sekundárních kódů Způsoby zadávání primárních a sekundárních kódů Zadávání kódů standardní metodou Zadávání kódů metodou jejich vyhledávání MAZÁNÍ KÓDŮ / KARET Mazání kódů standardní metodou Mazání kódů metodou vyhledávání kódů PŘIŘAZENÍ VÝSTUPŮ UŽIVATELŮM Přiřazení výstupů standardní metodou Přiřazení výstupů metodou vyhledávání kódů

3 1 Úvod Kontroléry řady AC-Q4x jsou autonomní přístupové řídicí jednotky v provedení antivandal. Všechny jednotky řady mohou být instalovány ve vnitřním i venkovním prostředí a jsou odolné standardním povětrnostním podmínkám. Jednotky mají vestavěnu bezkontaktní čtečku EM karet a piezoelektrickou dotekovou klávesnici pro konfiguraci a správu jednotky nebo pro zadávání PINů na klávesnici. Kontroléry řídí přístup pro až 500 uživatelů, z nichž každý může mít v paměti jednotky zadán primární, příp. i sekundární identifikační prvek typicky kartu a PIN. 2 Obsah dodávky Balení kontroléru obsahuje následující části: 2.1 vlastní kontrolér ks montážní šablony (v podobě nálepky) ks bezpečnostního klíče ks zajišťovacího šestihranného šroubu ks instalačních vrutů a hmoždinek 3 Doplňkové prvky a vybavení Abyste mohli úspěšně dokončit instalaci kontroléru a využívat všech nabízených funkcí, mohou být zapotřebí ještě některé z níže uvedených doplňkových prvků (nejsou součástí dodávky): 3.1 dveřní zámek nebo jiné zařízení pro fyzickou blokaci vstupu (zámek může být typu failsafe, tedy standardní, i fail-secure, tedy inverzní) 3.2 napájecí zdroj se zálohovacím akumulátorem (12 24 Vss nebo Vstř) 3.3 odchodové tlačítko (REX) 3.4 dveřní kontakt pro sledování stavu chráněných dveří 4 Technické specifikace napájecí napětí max. proudový odběr (@12 Vss) klidový porudový odběr (@12 Vss) max. proudové zatížení kontaktu relé vstup REX (odchodové tlačítko) vstup AUX (pomocný) max. čtecí dosah podporované karty indikace LED Vss nebo Vstř 125 ma 65 ma 2 A NO vstup (v klidu otevřený, bezpotenciálový) NO vstup (v klidu otevřený, bezpotenciálový) 6,5 cm EM (26b) 2 třístavové LED (režimová a dveřní) rozsah provozních teplot C použití rozměry (V Š H) váha vnitřní i venkovní aplikace, zalití v epoxidu, krytí IP mm 521 g 3

4 5 Základní vlastnosti 5.1 paměť pro 500 uživatelů 5.2 venkovní antivandal provedení úrovně uživatelů: běžná, bezpečností (secure) a bypass 5.4 vestavěná piezoelektrická doteková klávesnice 5.5 vestavěná bezkontaktní čtečka karet 5.6 volitelná délka PINů (až 8 číslic) 5.7 pomocný vstup a pomocný výstup 5.8 celkem 10 režimů funkce pomocného vstupu/výstupu, včetně sledování nedovřených dveří, násilně otevřených dveří, přemostění, sledování stavu dveří, běžného nebo bezpečnostního režimu, příp. ovládání LED 5.9 možnost připojení odchodového tlačítka (REX) 5.10 funkce vyhledávání kódů uživatelů v paměti pro zjednodušení správy 5.11 vestavěný bzučák třístavové LED 5.13 vestavěný optický tamper kontakt 5.14 funkce zablokování po opakovaném zadání neplatných identifikátorů 5.15 nastavitelná doba otevření zámku i typu připojeného zámku 5.16 dodáváno s montážní šablonou pro snadnou instalaci 6 Popis provedení a prvků LED indikace režimu LED indikace stavu dveří anténa bezkontaktní čtečky piezoelektrická doteková klávesnice v matici 3 4 Obr.1 Čelní panel tlačítko gongu (pouze s modulem BL-D40) zajišťovací šroub krytu 4

5 7 Instalace kontroléru Před zahájením instalace vyberte místo, kde bude jednotka instalována. Nezapomeňte, že obsahuje bezkontaktní čtečku, takže by měla být snadno fyzicky dostupná uživatelům. Dále postupujte podle bodů níže: 1) Otevřete tělo kontroléru povolením a vytažením zajišťovacího šroubu na spodní straně jednotky pomocí přiloženého bezpečnostního klíče. 2) Podle typu instalace vyvrtejte v zadním krytu kontroléru odpovídající upevňovací otvory. Pokud budete jednotku upevňovat na instalační krabici, potom vyvrtejte 2 otvory označené v obr. 2 jako A. V případě instalace přímo na povrch vyvrtejte 4 otvory označené v obr. níže jako B. POZOR! NEVRTAT! (čočka optického tamper kontaktu) Obr.2 Rozmístění montážních otvorů Pozn.: Střední otvor označený v obr. 2 jako C je určen pro vyvedení kabelu kontroléru k vnějším prvkům. 3) Pomocí přiložené montážní šablony se zákresem montážních otvorů vyvrtejte otvory pro upevnění kontroléru i do stěny nebo podložky, na niž bude jednotka instalována. 4) S využitím instalačních hmoždinek a/nebo vrutů upevněte zadní stranu kontroléru na požadovaném místě. Kabel z kontroléru vyveďte středním otvorem zadního krytu. 5) Zapojte k vodičům kabelu kontroléru odpovídající prvky (napájecí zdroj, zámek, odchodové tlačítko atd.) 6) Nasuňte tělo kontroléru na zadní stranu a zajistěte šestihranným šroubem. 8 Zapojení kabeláže Kontrolér je dodáván s 10-žilovým kabelem v délce 60 cm zalitým na jedné straně do těla kontroléru. Při jejich zapojování postupujte podle následujících kroků: 1) Zkraťte původní kabel na potřebnou délku a odizolujte konce žil, které budete zapojovat. 2) Připojte jednotlivé žíly k odpovídajícím prvkům podle tabulky níže; každý spoj zaizolujte, včetně nepoužitých žil. BARVA POPIS BARVA POPIS červená Vcc (+ pól napájení) šedá zámkové relé: NO černá zem (GND) hnědá zámkové relé: NC zelená REX / BL* modrá pomocné relé: COM bílá AUX IN (pomocný vstup / monitor) žlutá pomocné relé: NO fialová zámkové relé: COM oranžová pomocné relé: NC * ve výchozím nastavení funguje jako odchod. tlačítko; uzemněním aktivuje zámkové relé na nast. dobu 5

6 GND V in REX / BL ZÁMEK NO ZÁMEK NC ZÁMEK COM ČERNÁ ČERVENÁ ZELENÁ ŠEDÁ HNĚDÁ FIALOVÁ KONTROLÉR pomoc.vstup (AUX IN) pomoc. výstup GND V in BÍLÁ ŽLUTÁ ORANŽOVÁ MODRÁ ČERNÁ ČERVENÁ (+) ELEKTRICKÝ ZÁMEK (stand. nebo reverzní) ( ) (+) ( ) transil 1.5KE47C nebo protizákmit. prvek S-4 (připojeno k zátěži; není součástí dodávky) NAPÁJECÍ ZDROJ Vss nebo Vstř NAPÁJECÍ ZDROJ Vss nebo Vstř (+) ( ) ( ) transil 1.5KE47C nebo protizákmit. prvek S-4 (připojeno k zátěži; není součástí dodávky) POMOCNÝ VSTUP (dveřní kontakt) POMOCNÝ VÝSTUP (např. sirénka) Obr.3 Připojení k zámku a odchod. tlačítku Obr.4 Připojení dveřního kontaktu a pomocného.výstupu (např. sirénky) 9 Provoz a nastavování kontroléru 9.1 Režimy činnosti Běžný režim (Normal Mode) režimová LED je zelená V běžném režimu je dveřní zámek zablokován až do načtení platného identifikátoru. Kontrolér je možné programovat / nastavovat pouze v běžném režimu. Bezpečnostní režim (Secure Mode) režimová LED je červená Pouze bezpečnostní a master uživatelé mohou platně projít dveřmi v bezpečnostním režimu. Bezpečnostní uživatel musí mít zadán jak primární, tak i sekundární identifikátor (tedy např. kartu i PIN). Ihned poté, co bude na kontroléru zadán primární identifikátor, dveřní LED začne blikat zeleně na 10 sekund. Během této doby musí být zadán i sekundární identifikátor, aby byl průchod povolen. Master uživatel potřebuje pro platný průchod zadání jen primárního identifikátoru. Bypass režim (Bypass Mode) režimová LED je oranžová V Bypass režimu se podmínky vstupu do sledované oblasti liší podle typu zámku: u běžného zámku se jeho odblokování dosáhne stiskem klávesy *. Při použití reverzního typu zámku je místo v tomto režimu neustále odblokováno. 6

7 9.2 Úrovně uživatelů Autonomní kontroléry řady AC-Qxx mohou uložit přístupové údaje pro až 500 uživatelů. Každý uživatel má k dispozici v paměti kontroléru dva paměťové sloty: slot 1 pro primární identifikátor (typicky kartu) a slot 2 pro sekundární identifikátor (typicky PIN). Běžný uživatel (Normal User) Běžný uživatel má zadán jen primární identifikátor a může chráněnými dveřmi procházet pouze v běžném nebo bypass režimu. Bezpečnostní uživatel (Secure User) Bezpečnostní uživatel musí mít zadán jak primární, tak i sekundární identifikátor, přičemž oba identifikátory musí být různé (např. karta a PIN). Bezpečnostní uživatel může procházet dveřmi v jakémkoliv režimu. V běžném režimu stačí tomuto uživateli k průchodu jen primární identifikátor. V bezpečnostním režimu je ale po zadání primárního identifikátoru potřeba zadat ještě identifikátor sekundární, aby byl zámek uvolněn. Master uživatel (Master User) Master uživatel má podobně jako bezpečnostní uživatel přiřazen primární i sekundární identifikátor, ale tentokrát musí být primární i sekundární identifikátor shodný, tedy např. na obou slotech stejná karta nebo stejný PIN. Master uživatel může dveřmi procházet v kterémkoli režimu. 9.3 Přepínání režimů činnosti Režimy činnosti kontroléru popsané výše je možné přepínat několika způsoby Přepnutí z běžného do bezpečnostního režimu Továrně přednastavený kód pro přepnutí běžného režimu do bezpečnostního je Zadejte kód pro přepnutí do bezpečnostního režimu. 2. Režimová LED bude blikat červeně. 3. Stiskněte klávesu # pro potvrzení změny. 4. Režimová LED začne svítit červeně. K přepnutí režimu z běžného do bezpečnostního nebo naopak je možné využít i pomocný vstup viz nastavování pomocných režimů Přepnutí z bezpečnostního do běžného režimu Továrně přednastavený kód pro přepnutí bezpečnostního režimu do běžného je Zadejte kód pro přepnutí z bezpečnostního do běžného režimu. 2. Režimová LED bude blikat zeleně. 3. Stiskněte klávesu # pro potvrzení změny. 4. Režimová LED začne svítit zeleně. K přepnutí režimu z běžného do bezpečnostního nebo naopak je možné využít i pomocný vstup viz nastavování pomocných režimů Přepnutí z běžného do bypass režimu Ve výchozím nastavení kontroléru není definován žádný kód pro přepnutí do bypass režimu. Tento musí být uživatelem nejprve nastaven, pokud jej chce využívat. 1. Zadejte kód pro přepnutí do bypass režimu. 2. Režimová LED bude blikat oranžově. 3. Stiskněte klávesu # pro potvrzení změny. 4. Režimová LED začne svítit oranžově. 7

8 9.3.4 Přepnutí z bypass do běžného režimu 1. Zadejte kód pro přepnutí z bypass do běžného režimu. 2. Režimová LED bude blikat zeleně. 3. Stiskněte klávesu # pro potvrzení změny. 4. Režimová LED začne svítit zeleně. 9.4 Pomocné prvky a speciální funkční režimy Při zapojování kontroléru můžete (ale nemusíte) využít i další prvky přístupového systému připojované k pomocným vstupům / výstupům např. dveřní kontakt pro sledování stavu dveří nebo prvek indikující nestandardní stav dveří. Dále můžete při nastavování využít některých speciálních funkčních režimů, které jsou popsány dále v této kapitole Pomocný vstup a výstup Abyste mohli přístupový kontrolér nastavit optimálně podle požadavků vaší instalace, lze pomocný vstup a pomocný výstup kontroléru nastavit do celkem 10 různých režimů. Nejčastější využití je jako dveřní kontakt (pomocný vstup) a prvek pro signalizaci nedovření nebo násilného otevření dveří (pomocný výstup) tato konfigurace je ilustrována v obr. 4 výše. Všechny tyto režimy jsou detailně popsány v kapitole Nastavení pomocného režimu Odchodové tlačítko (REX) Odchodové tlačítko se standardně umisťuje uvnitř chráněného prostoru a slouží pro odblokování dveří (přístupového místa) zevnitř. Typickým využitím je zajištění volného odchodu pro kteroukoliv odcházející osobu (při umístění hned vedle ovládaných dveří) nebo dálkové otevření dveří ostrahou (při umístění na recepci). Důležitým aspektem použití odchodového tlačítka je, že zajišťuje přemostění dveřního kontaktu (pokud je tento použit). Při následném otevření dveří tak nebude vyvolán poplach, i když nebyla načtena karta / zadán PIN. Konkrétní činnost zámkového relé po stisku odchodového tlačítka závisí na nastavení režimu tohoto relé zda je nastaveno v režimu běžného (fail safe) nebo inverzního (fail secure) zámku: Běžný (fail safe) režim zámkové relé je v klidu rozepnuto; platným identifikátorem nebo stiskem odchodového tlačítka se spíná na přednastavenou dobu. I pokud bude odchodové tlačítko stále stisknuto, zámkové relé se po uplynutí nastavené doby vrátí zpět do klidového stavu. Inverzní (fail secure) režim zámkové relé je v klidu sepnuto; platným identifikátorem nebo stiskem odchodového tlačítka se rozpíná na přednastavenou dobu. Ovšem pokud bude odchodové tlačítko drženo v aktivovaném stavu, zámkové relé bude stále rozepnuto, aby byl umožněn trvalý volný průchod dveřmi. Toho lze využít např. pro pomocnou vazbu se systém požární signalizace (systém EPS na chráněných únik.trasách jinak vždy musí ovládat zámky přístupového systému napřímo, bez vazby přes kontrolér) Sabotážní (tamper) kontakt a jeho funkce V případě, že dojde k neoprávněné manipulaci s kontrolérem, např. jeho sejmutím ze zdi nebo otevřením neoprávněnou osobou, vestavěný sabotážní (tamper) kontakt stav detekuje a vyvolá událost sabotáže. Událost detekce sabotáže může aktivovat pomocný výstup, pokud je kontrolér nastaven do pomocného režimu č.3. Více se o pomocných režimech dočtete v samostatné kapitole Nastavení pomocného režimu Funkce blokace kontroléru (lockout) Pokud dojde na kontroléru k opakovanému zadání nesprávného PINu nebo načtení neznámé karty, může být aktivována funkce jeho blokace (tzv. lockout mód). Počet nesprávných zadání i doba blokace je nastavitelná (viz kapitolu Nastavení funkce blokace kontroléru (lockout)). V době aktivace funkce blokace kontroléru jsou čtečka i klávesnice deaktivovány, takže není možné zadávat PINy ani načítat karty, a to až do doby, než uplyne přednastavený čas blokace. Během této doby je LED indikace režimu zhasnuta a LED stavu dveří bliká červeně; navíc každé dvě sekundy pípne bzučák. 8

9 9.5 Programování kontroléru Jakékoliv programování kontroléru se děje výhradně prostřednictvím vestavěné klávesnice. Abyste mohli nastavit nebo změnit jakékoliv nastavení v kontroléru, je nutné jej nejprve uvést do programovacího režimu (viz následující podkapitolu). Některé volby a kódy jsou již z výroby přednastaveny. Tato nastavení jsou dále označována jako výchozí (defaultní) a jsou uvedena v tabulce níže. menu výchozí nastavení popis č. 4-číselné 5-číselné 6-číselné 4-8-číselné 1 změna kódu pro otevření změna pomocného kódu změna programovacího kódu změna kódu pro přepnutí běžného a bezpečnostního režimu změna kódu pro přepnutí běžného a bypass režimu - 6 změna doby otevření zámku nastavení pomocných vstupů / výstupů nastavení funkce blokace kontroléru po x neplatných pokusech nastavení režimu podsvětlení klávesnice* zadání karet a/nebo PINů uživatelů - 8 smazání karet a/nebo PINů uživatelů - 9 přiřazení kódů uživ. hlavnímu nebo pomocnému relé - 0 obnovení výchozích hodnot / změna délky PINů - * není použitelné pro kontrolér AC-Q Uvedení do programovacího režimu kontrolér musí být v běžném režimu, abyste jej mohli uvést do režimu programovacího defaultní tovární kód pro vstup do programovacího režimu je 1234 pokud není programovací kód zadán do 5 sekund, kontrolér se vrátí do běžného režimu 1. Stiskněte klávesu # dvakrát během 0,5 sekundy. 2. Režimová LED zhasne; LED stavu dveří se rozsvítí červeně. 3. Zadejte programovací kód. 4. Pokud je kód platný, LED stavu dveří se rozsvítí zeleně Opuštění programovacího režimu chybné vstupy na klávesnici mohou vrátit kontrolér zpět do běžného režimu pokud není v programovacím režimu stisknuta žádná klávesa po dobu 1 minuty, vrátí se kontrolér automaticky zpět do běžného režimu 1. Pro opuštění programovacího režimu stiskněte klávesu # dvakrát během 0,5 sekundy. 2. Uslyšíte 3 krátká pípnutí. 3. LED stavu dveří zhasne; režimová LED se rozsvítí zeleně. 4. Nyní je kontrolér zpět v běžném režimu. 9

10 9.5.3 Změna kódu pro otevření dveří Kód pro otevření dveří je způsobem, jak v průběhu instalace otestovat správnou funkci kontroléru i připojeného zámku ještě před tím, než jsou do paměti zadány karty nebo uživatelské PINy. Defaultní tovární nastavení při 4-místném PINu je Z bezpečnostních důvodů bude defaultní kód pro otevření dveří z paměti kontroléru smazán ihned poté, co bude přidán do paměti první uživatel nebo když bude změněn pomocný kód. To se netýká nedefaultních kódů nastavených uživatelem; ty nejsou popsanou akcí mazány. kód pro otevření dveří nefunguje v bezpečnostním (secure) režimu nesprávný vstup na klávesnici uslyšíte dlouhé pípnutí a kontrolér se vrátí do běžného režimu kód 0000 smaže a deaktivuje kód pro otevření dveří 2. Stiskněte klávesu 1 pro vstup do menu 1; režimová LED se rozsvítí červeně. 3. Zadejte nový kód pro otevření dveří. 4. Kontrolér se vrátí zpět do běžného režimu (uslyšíte 3 pípnutí; LED stavu dveří zhasne; režimová LED se rozsvítí zeleně) Změna pomocného kódu Zadání pomocného kódu je způsobem, jak lze rychle otestovat funkčnost pomocného výstupu. Defaultní továrně přednastavený pomocný kód je Z bezpečnostních důvodů bude defaultní pomocný kód z paměti kontroléru smazán ihned poté, co bude přidán do paměti první uživatel nebo když bude změněn kód pro otevření dveří. To se netýká nedefaultních pomocných kódů; ty nejsou těmito událostmi mazány. pomocný kód nefunguje v bezpečnostním (secure) režimu pomocný kód funguje jen pokud jsou aktivní pomocné režimy 0, 1, 8 nebo 9 nesprávný vstup na klávesnici uslyšíte dlouhé pípnutí a kontrolér se vrátí do běžného režimu kód 0000 smaže a deaktivuje pomocný kód 2. Stiskněte klávesu 2 pro vstup do menu 2; režimová LED se rozsvítí oranžově. 3. Zadejte nový pomocný kód. 4. Kontrolér se vrátí zpět do běžného režimu (uslyšíte 3 pípnutí; LED stavu dveří zhasne; režimová LED se rozsvítí zeleně) Změna programovacího kódu kód 0000 není platný; tímto způsobem nelze programovací kód vymazat nesprávný vstup na klávesnici uslyšíte dlouhé pípnutí a kontrolér se vrátí do běžného režimu 2. Stiskněte klávesu 3 pro vstup do menu 3; režimová LED se rozsvítí zeleně. 3. Zadejte nový programovací kód. 4. Kontrolér se vrátí zpět do běžného režimu (uslyšíte 3 pípnutí; LED stavu dveří zhasne; režimová LED se rozsvítí zeleně). 10

11 9.5.6 Změna kódu pro přepnutí běžného a bezpečnostního režimu pokud je aktivní pomocný režim 1, 2, 3 nebo 4, pomocný vstup má vyšší prioritu na změnu režimu kontroléru než kód pro přepnutí běžného a bezpečnostního režimu nesprávný vstup na klávesnici uslyšíte dlouhé pípnutí a kontrolér se vrátí do běžného režimu kód 0000 smaže a deaktivuje kód pro přepnutí běžného a bezpečnostního režimu 2. Stiskněte klávesu 4 pro vstup do menu 4; režimová LED se rozbliká červeně. 3. Zadejte nový kód pro přepnutí běžného a bezpečnostního režimu. 4. Kontrolér se vrátí zpět do běžného režimu (uslyšíte 3 pípnutí; LED stavu dveří zhasne; režimová LED se rozsvítí zeleně) Změna kódu změna kódu pro přepnutí běžného a bypass režimu gong je slyšitelný pouze tehdy, je-li relé aktivováno zadáním platného kódu nesprávný vstup na klávesnici uslyšíte dlouhé pípnutí a kontrolér se vrátí do běžného režimu kód 0000 smaže a deaktivuje kód pro přepnutí běžného a bypass režimu 2. Stiskněte klávesu 5 pro vstup do menu 5; režimová LED se rozbliká oranžově. 3. Dále jsou 4 možnosti jak nastavit kód pro přepnutí běžného a bypass režimu a nastavit funkci gongu: a) Zakázat kód pro přepnutí běžného a bypass režimu i funkci gongu zadejte kód 0000 b) Zakázat kód pro přepnutí běžného a bypass režimu a povolit funkci gongu zadejte kód 0001 c) Povolit kód pro přepnutí běžného a bypass režimu a zakázat funkci gongu zadejte jakýkoliv kód končící 0 (např. 6660) d) Povolit kód pro přepnutí běžného a bypass režimu i funkci gongu zadejte jakýkoliv kód nekončící 0 (např. 6666) 4. Kontrolér se vrátí zpět do běžného režimu (uslyšíte 3 pípnutí; LED stavu dveří zhasne; režimová LED se rozsvítí zeleně) Nastavení funkcí zámku doba uvolnění, běžný nebo reverzní režim V této části je popsáno, jak lze nastavit dobu sepnutí relé pro uvolnění dveřního zámku po zadání platného kódu i jak nakonfigurovat chování zámku pro připojení běžného nebo reverzního zámku. Rovněž lze nastavit dobu aktivace sirény (při alarmových stavech); tato funkce ale vyžaduje připojení externí sirény typu BL-D40. běžný (fail safe) režim relé platný kód spíná relé na přednastavenou dobu reverzní (fail secure) režim relé v klidu je relé sepnuto; platný kód relé rozepíná na přednastavenou dobu 2. Stiskněte klávesu 6 pro vstup do menu 6; režimová LED se rozbliká zeleně. 3. Vytvořte kód pro nastavení režimu podle následujícího schématu: První číslice Pro běžný (fail safe) režim zámku bude první číslice 0. Pro reverzní (fail secure) režim zámku bude první číslice 1. 11

12 Druhá číslice Doba, po kterou má siréna znít při alarmovém stavu, v minutách; rozsah 0 9 (minut). Třetí a čtvrtá číslice Doba uvolnění dveřního zámku po platném kódu v sekundách; rozsah 1 99 (sekund). Např. zadání kódu znamená, že zámek bude pracovat v běžném režimu (0), doba aktivace sirény při alarmových událostech bude 5 minut (5) a zámek bude po zadání platného kódu uvolňován na 12 sekund (1 2). 4. Kontrolér se vrátí zpět do běžného režimu (uslyšíte 3 pípnutí; LED stavu dveří zhasne; režimová LED se rozsvítí zeleně) Nastavení pomocného režimu Pomocí následujících voleb a postupu můžete detailně nastavit, jak se má chovat pomocný vstup a pomocný výstup kontroléru; můžete tak jeho chování přizpůsobit konkrétním požadavkům instalace. Výchozí nastavení pomocného režimu je Stiskněte klávesu 6 pro vstup do menu 6; režimová LED se rozbliká zeleně. 3. Vytvořte kód pro nastavení režimu podle následujícího schématu (detailní popis jednotlivých režimů je v této kapitole dále): První číslice Vždy 2. Druhá číslice Číslo pomocného režimu (0 až 9). Třetí a čtvrtá číslice Parametr(y) pomocného režimu; popis parametrů je v tabulce níže. Pomocný režim Vedle běžného dveřního relé a vstupu pro odchodové tlačítko má kontrolér vestavěn ještě pomocný vstup (AUX IN) a pomocný výstup (AUX Relay). Jejich konkrétní funkci ovlivňuje právě nastavení pomocného režimu 0 až 9. Volba pomocného režimu rovněž určuje, zda bude pomocné relé pracovat v režimu běžném (fail safe) nebo inverzním (fail secure). Přehled jednotlivých režimů najdete v tabulce níže; jejich detailní popis pak dále v této kapitole. Parametry pomocného režimu Každý z dostupných pomocných režimů 0 až 9 má dále dvouciferné nastavení jeho parametru / parametrů, které doplňuje určení, jak se konkrétně bude kontrolér v pomocném režimu chovat. 4. Kontrolér se vrátí do klidového stavu: uslyšíte tři pípnutí LED stavu dveří zhasne režimová LED se rozsvítí zeleně. 12

13 Přehled pomocných režimů kontroléru Č. POMOC. REŽIMU FUNKCE POM. VSTUPU POM.VÝSTUP AKTIVOVÁN ČÍM POM. RELÉ PARAMETRY POMOCNÉHO REŽIMU (V SEKUNDÁCH) 0 odchod. tlačítko druhých dveří platná karta / PIN nebo pom.vstup NO 01 až 99 doba sepnutí pomocného relé 00 pomocné relé v překlápěcím režimu 1 přepínač běžný / bezpečnostní režim platná karta / PIN NO 01 až 99 doba sepnutí pomocného relé 00 pomocné relé v překlápěcím režimu 2 3 přepínač běžný / bezpečnostní režim tlač. * (hvězdička) NO přepínač běžný / bezpečnostní režim detekce sabotáže NC 01 až 99 doba sepnutí pomocného relé 00 pomocné relé v překlápěcím režimu 01 až 99 doba sepnutí pomocného relé 00 pomocné relé v překlápěcím režimu 4 přepínač běžný / bezpečnostní režim aktivací přemostění připoj. prvku NO 01 až 99 doba přemostění 5 dveřní kontakt stavem dveří (po uplynutí přemosť.) NC 01 až 99 max. doba přemostění 6 dveřní kontakt stav násilně otevřených dveří NC 01 až 99 zpoždění pro detekci násilně otevřených dveří 7 dveřní kontakt stav nedovřených dveří NC 01 až 99 zpoždění pro detekci nedovřených dveří 8 ovládání zelené LED platná karta / PIN NO 01 až 99 doba sepnutí pomocného relé 00 pomocné relé v překlápěcím režimu 9 ovládání červené LED platná karta / PIN NO 01 až 99 doba sepnutí pomocného relé 00 pomocné relé v překlápěcím režimu Dále jsou detailně popsány jednotlivé pomocné režimy. Vybraný režim můžete nastavit postupem uvedeným na začátku této kapitoly. POMOCNÝ REŽIM 0 Funkce pomocného vstupu : aktivuje pomocný výstup Pomocný výstup aktivován : platným uživ. PINem, platnou uživ. kartou nebo pomocným vstupem V pomocném režimu 0 může jednotka fungovat jako dvoudvéřový kontrolér se společnou čtečkou a klávesnicí pro oboje dveře (např. pro řízení vstupu do dvou dveří přes společné tablo mezi nimi). Standardní zámkové relé bude ovládat zámek dveří 1, pomocné relé potom zámek dveří 2. Parametr pomocného režimu určuje dobu uvolnění druhých dveří. Pomocný vstup se v tomto režimu připojuje k odchodového tlačítku pro druhé dveře. Dveřní kontakt pro druhé dveře v tomto případě nelze použít. POMOCNÝ REŽIM 1 Funkce pomocného vstupu : přepíná kontrolér mezi běžným a bezpečnostním (secured) režimem Pomocný výstup aktivován : platným uživ. PINem, platnou uživ. kartou nebo pomocným kódem V pomocném režimu 1 může jednotka fungovat jako dvoudvéřový kontrolér se společnou čtečkou a klávesnicí pro oboje dveře (např. pro řízení vstupu do dvou dveří přes společné tablo mezi nimi), navíc s přepínáním režimu kontroléru zvenčí. Standardní zámkové relé bude ovládat zámek dveří 1, pomocné relé pak zámek dveří 2. Funkce odchodového tlačítka pro druhé dveře není v tomto režimu povolena. Parametr pomocného režimu určuje dobu uvolnění druhých dveří. Pomocný vstup v tomto režimu přepíná kontrolér mezi běžným a bezpečnostním (secured) režimem. Připojením pomocného vstupu např. k časovacímu modulu nebo výstupu systému EZS tak můžete kontrolér nechat přecházet z běžného režimu (v pracovní době) s průchodem např. jen kartou, do bezpečnostního režimu (v nočních hodinách), kdy bude vyžadována pro průchod karta i PIN, a naopak. Odchodové tlačítko pro první dveře (vstup REX) funguje standardním způsobem v běžném i bezpečnostním režimu, tedy spíná na přednastavenou dobu hlavní zámkové relé. 13

14 POMOCNÝ REŽIM 2 Funkce pomocného vstupu : přepíná kontrolér mezi běžným a bezpečnostním (secured) režimem Pomocný výstup aktivován : stiskem klávesy * (hvězdička) V pomocném režimu 2 může pomocné relé fungovat jako univerzální časovaný výstup, který je aktivován stiskem klávesy * (hvězdička). Parametrem pomocného režimu je číslo, udávající jak dlouho bude po stisku klávesy * pomocné relé sepnuto. Pomocný vstup v tomto režimu přepíná kontrolér mezi běžným a bezpečnostním (secured) režimem. Připojením pomocného vstupu např. k časovacímu modulu nebo výstupu systému EZS tak můžete kontrolér nechat přecházet z běžného režimu (v pracovní době) s průchodem např. jen kartou, do bezpečnostního režimu (v nočních hodinách), kdy bude vyžadována pro průchod karta i PIN, a naopak. V tomto režimu nefunguje pro přístup pomocný kód (defaultně 0852); pomocné relé je aktivováno z kláves jen stiskem *. POMOCNÝ REŽIM 3 Funkce pomocného vstupu : přepíná kontrolér mezi běžným a bezpečnostním (secured) režimem Pomocný výstup aktivován : alarmy V pomocném režimu 3 je pomocný výstup aktivován tamper (sabotážním) stavem kontroléru. Tzn. pokud je kontrolér sejmut z místa instalace nebo otevřen neoprávněnou osobou, a je tedy aktivován optický tamper kontakt. Pomocné relé v tomto případě standardně funguje v inverzním režimu; v klidu je sepnuto, aktivací optického tamper kontaktu se rozpíná na dobu, která je parametrem pomocného režimu. Pomocný vstup v tomto režimu přepíná kontrolér mezi běžným a bezpečnostním (secured) režimem. Připojením pomocného vstupu např. k časovacímu modulu nebo výstupu systému EZS tak můžete kontrolér nechat přecházet z běžného režimu (v pracovní době) s průchodem např. jen kartou, do bezpečnostního režimu (v nočních hodinách), kdy bude vyžadována pro průchod karta i PIN, a naopak. POMOCNÝ REŽIM 4 Funkce pomocného vstupu : přepíná kontrolér mezi běžným a bezpečnostním (secured) režimem Pomocný výstup aktivován : přímým přemostěním (platným průchodem) V pomocném režimu 4 může kontrolér přímo přemosťovat smyčku zabezpečovacího systému, která slouží ke sledování stavu dveří. Pomocný výstup by měl být v tomto případě připojen paralelně ke kontaktu prvku pro sledování stavu dveří typicky tedy paralelně k magnetickému dveřnímu kontaktu. V klidovém stavu je potom pomocný výstup rozepnut; zabezpečovací systém tak může detekovat případné narušení dveří po rozvážení magnetického kontaktu. Po zadání platného PINu nebo načtení platné karty ale dojde, vedle sepnutí hlavního zámkového relé pro uvolnění dveří, i k sepnutí pomocného kontaktu, a tím i k přemostění dveřního kontaktu. Dveře je tak možné otevřít a držet po nastavenou dobu otevřené, aniž by zabezpečovací systém detekoval jejich narušení. Pokud ovšem nebudou dveře do nastavené doby zavřeny (dveřní kontakt se nevrátí zpět do klidového stavu), dojde po rozepnutí přemosťujícího pomocného relé k vyvolání poplachu. Parametrem pomocného režimu je doba, na kterou se bude pomocné relé po platném průchodu spínat. Tím pádem je tímto parametrem definována maximální doba, po kterou mohou zůstat dveře po platném průchodu otevřeny bez vyvolání poplachu. V tomto režimu nefunguje pro přístup pomocný kód (defaultně 0852). 14

15 POMOCNÝ REŽIM 5 Funkce pomocného vstupu : sledování stavu dveří (dveřní kontakt) Pomocný výstup aktivován : stavem dveří (po uplynutí doby pro přemostění po platném průchodu) V pomocném režimu 5 sleduje sám kontrolér stav dveří a je schopen signalizovat připojenému zabezpečovacímu systému jejich nedovření nebo násilné otevření. Pomocný vstup je v tomto režimu připojen přímo k dveřnímu kontaktu, sledujícího stav dveří. Pomocný výstup je pak připojen k zabezpečovacímu systému. Pokud nebyl zadán platný PIN nebo načtena platná karta, sleduje pomocný výstup stav dveří. Když se dveře otevřou, rozepne se kontakt pomocného relé. Při jejich zavření dojde i k sepnutí kontaktu relé (aktivaci pom. relé). Kontrolér tak hlásí zabezpečovacímu systému, kdy došlo k otevření dveří bez zadání platného identifikátoru. Po zadání platného PINu nebo načtení platné karty začne odpočet max. doby pro přemostění dveřního kontaktu (doba přemostění je parametrem tohoto režimu). Pokud nebudou dveře zavřeny do uplynutí této doby, bude vyvolán poplach. Pomocné relé zde standardně funguje v inverzním režimu (v klidu sepnuto). POMOCNÝ REŽIM 6 Funkce pomocného vstupu : sledování stavu dveří (dveřní kontakt) Pomocný výstup aktivován : stavem násilného otevření dveří V pomocném režimu 6 bude kontrolér aktivovat pomocné relé, když dojde k násilnému otevření dveří. Pomocný vstup je v tomto režimu připojen přímo k dveřnímu kontaktu, sledujícího stav dveří. Pomocný výstup je pak připojen k zabezpečovacímu systému. V případě, že bude detekován stav násilného otevření dveří (dveře otevřeny bez předchozího platného načtení platné karty nebo zadání platného PINu), bude kontrolér čekat po dobu definovanou jako parametr tohoto režimu a po jejím uplynutí sepne pomocné relé, které může vyhodnotit připojený zabezpečovací systém nebo indikovat jiný prvek, např. siréna. POMOCNÝ REŽIM 7 Funkce pomocného vstupu : sledování stavu dveří (dveřní kontakt) Pomocný výstup aktivován : stavem nedovření dveří V pomocném režimu 7 bude kontrolér aktivovat pomocné relé, když dojde k nedovření dveří. Pomocný vstup je v tomto režimu připojen přímo k dveřnímu kontaktu, sledujícího stav dveří. Pomocný výstup je pak připojen k zabezpečovacímu systému. V případě, že dojde k platnému otevření dveří, bude kontrolér čekat po dobu definovanou jako parametr tohoto režimu a po jejím uplynutí pokud nebudou dveře dříve zavřeny sepne pomocné relé, které může vyhodnotit připojený zabezpečovací systém nebo indikovat jiný prvek, např. siréna. Parametr režimu tak určuje max. dobu nedovření dveří. Zavřením dveří se pomocné relé vrací zpět do klidového stavu. POMOCNÝ REŽIM 8 Funkce pomocného vstupu : ovládání LED stavu dveří (zelená) Pomocný výstup aktivován : platným PINem, platnou kartou, pomocným kódem V pomocném režimu 8 může jednotka fungovat jako dvoudvéřový kontrolér s možností externího ovládání LED. Pomocné relé může být v tomto režimu připojeno k zámku druhých dveří. Parametrem režimu je doba, po kterou bude uvolněn zámek druhých dveří po platném PINu / platné kartě. Pomocný vstup slouží pro externí ovládání LED stavu dveří. Při otevřeném vstupu bliká tato LED zeleně. Po uzavření vstupu bude LED stavu dveří blikat červeně. POMOCNÝ REŽIM 9 Funkce pomocného vstupu : ovládání LED stavu dveří (červená) Pomocný výstup aktivován : platným PINem, platnou kartou, pomocným kódem V pomocném režimu 9 může jednotka fungovat jako dvoudvéřový kontrolér s možností externího ovládání LED. Pomocné relé může být v tomto režimu připojeno k zámku druhých dveří. Parametrem režimu je doba, po kterou bude uvolněn zámek druhých dveří po platném PINu / platné kartě. Pomocný vstup slouží pro externí ovládání LED stavu dveří. Při otevřeném vstupu bliká tato LED červeně. Po uzavření vstupu bude LED stavu dveří blikat zeleně. 15

16 Nastavení funkce blokace kontroléru (lockout) V případě, že kontrolér zaznamená několik po sobě následujících pokusů o zadání neplatného kódu nebo načtení neznámé karty, přejde na přednastavenou dobu do režimu blokace, v němž není povoleno další zadávání kódů nebo čtení karet. Je tam znesnadněno hádání kódů opakovaným zadáváním. V době blokace je režimová LED zhasnuta, LED stavu dveří bliká červeně a bzučák každé 2 sekundy pípne. Defaultní nastavení funkce blokace je 4000 (blokace vypnuta). Používání funkce blokace je z bezpečnostních důvodů doporučeno pro kratší délky PINů (4 nebo 5 znaků). 2. Stiskněte klávesu 6 pro vstup do menu 6; režimová LED se rozbliká zeleně. 3. Vytvořte kód pro nastavení režimu podle následujícího schématu: První číslice Vždy 4. Druhá číslice Počet po sobě následujících pokusů o zadání kódu nebo načtení karty; rozsah 0 9. Třetí a čtvrtá číslice Časová délka blokace kontroléru; rozsah 00 99, zadaná hodnota je ale násobena 10 s, což odpovídá rozsahu 0 až 990 sekund. 9.6 Zadávání kódů / karet Autonomní nebo konvertibilní kontroléry Rosslare mohou pracovat s primárními, příp. i sekundárními kódy pro každého uživatele. Primární kód se používá v běžném režimu pro otevření dveří. Sekundární kód pak slouží hlavně v bezpečnostním (secure) režimu jako druhý identifikační prvek, např. pro zajištění podmínky průchodu PIN+karta pro dotyčného uživatele. Standardním modelem je zadávat kartu jako primární kód a PIN jako kód sekundární. Nicméně můžete zadat pro konkrétního uživatele jako primární kód jeden PIN a jako sekundární kód pak jiný PIN. Takový uživatel pak v bezpečnostním (secure) režimu bude pro otevření zadávat na klávesnici 2 PINy. Volba toho, kteří uživatelé budou kolik kodů a jakých, je zcela volná. To znamená, že někteří uživatelé mohou mít jako primární kód kartu a jako sekundární PIN, jiní mohou mít jako primární a sekundární kód 2 různé PINy a další mohou mít zadán např. jen primární kód (tito poslední uživatelé nebudou moci procházet dveřní v bezpečnostním režimu). Ovšem můžete jednomu uživateli zadat jako primární i sekundární kód ten samý prvek, tedy stejný PIN nebo stejnou kartu. Takový uživatel pak může procházet i v bezpečnostním režimu zadání jen tohoto jediného prvku a nemusí tak používat 2 identifikátory. Toto nastavení by pochopitelně mělo být vyhrazeno jen pro uživatele s vysokou úrovní oprávnění, např. správce systému Definice primárních kódů Primárním kódem může být buď PIN pro zadání na klávesnici nebo číslo karty pro načtení na vestavěné čtečce. Primární kód lze zadat pouze na zatím nepoužitou pozici uživatele v paměti kontroléru; tedy na pozici (tzv. slot), kde ještě nebyl žádný primární kód zadán. Primární kód musí být unikátní nesmí se pro jinou paměťovou pozici opakovat. Primární kód nesmí být shodný s žádným systémovým kódem, např. kódem pro otevření dveří nebo kódem pro přepnutí běžného a bezpečnostního (secure) režimu. Uživatelé, který mají přiřazen primární kód, mohou jeho zadáním procházet dveřmi v běžném a bypass režimu. 16

17 9.6.2 Definice sekundárních kódů Sekundárním kódem může být buď PIN pro zadání na klávesnici nebo číslo karty pro načtení na vestavěné čtečce. Sekundární kód se používá jako druhý ověřovací prvek (např. pro průchod v bezpečnostním režimu s podmínkou karta+pin). Sekundární kód lze přiřadit pouze na tu pozici uživatele v paměti kontroléru, kde již byl zadán primární kód. Sekundární kód nemusí být unikátní, více uživatelů může mít zadán stejný sekundární kód, protože se liší jejich primární kódy. Sekundární kód nesmí být shodný s žádným systémovým kódem, např. kódem pro otevření dveří nebo kódem pro přepnutí běžného a bezpečnostního (secure) režimu. Uživatelé, kteří mají zadán sekundární kód (a tím pádem i kód primární), mohou procházet dveřmi v jakémkoliv režimu. Sekundární kód může být pro kteréhokoliv uživatele stejný jako jeho primární kód Způsoby zadávání primárních a sekundárních kódů Existují 2 způsoby, jak zadávat do paměti kontroléru primární a sekundární kódy uživatelů: standardní metoda a metoda vyhledávání kódů. 1) Standardní metoda je používána v případech, kdy znáte paměťovou pozici (v paměti kontroléru) uživatele, kterého programujete. Tímto způsobem můžete programovat jak primární, tak i sekundární kódy. 2) Metoda vyhledávání kódů se používá hlavně pro zápis sekundárního kódu pro uživatele, jehož popaměťovou pozici v paměti kontroléru neznáte. Metoda vyhledávání kódů bude fungovat jen tehdy, jestliže již byl primární kód pro dotyčného uživatele zadán, ale sekundární zatím ne Zadávání kódů standardní metodou 2. Stiskněte klávesu 7 pro vstup do menu 7; LED stavu dveří se rozsvítí oranžově. 3. Zadejte 3-místné číslo paměťové pozice (slotu) v paměti kontroléru v rozsahu 001 až 500 pro zadání primárního nebo sekundárního kódu. Např. zadání čísla 003 v tomto kroku reprezentuje uživatele č.3 na paměťové pozici V tomto okamžiku jsou tři možnosti: a) Pokud vybraná paměťová pozice nemá ještě přiřazen žádný primární kód, režimová LED se rozbliká zeleně na znamení, že kontrolér je připraven přijmout nový primární kód. b) Jestliže vybraná paměťová pozice již má nějaký primární kód přiřazen, ale není na ní zadán sekundární kód, rozbliká se režimová LED červeně na znamení, že kontrolér je připraven přijmout ke stávajícímu primárnímu kódu nový sekundární kód. c) Pokud má vybraná paměťová pozice již zadán jak primární, tak i sekundární kód, bzučák dlouze pípne a kontrolér se vrátí do běžného režimu. 5. Zadejte kód, který má být na této paměťové pozici uložen jako primární nebo sekundární (v případě, kdy již je primární kód zadán). Zadáním kódu se zde myslí buď vložení PINu na klávesnici kontroléru nebo načtení bezkontaktní karty na vestavěné čtečce kontroléru. Pokud je zadaný kód platný a splňuje výše uvedené podmínky pro vložení, přestane režimová LED blikat. V tomto okamžiku je kontrolér připraven na zadání dalšího 3-místného čísla paměťové pozice (krok 3) nebo na stisk klávesy #, která znamená posun na nejbližší vyšší paměťovou pozici (krok 4). Pokud nechcete zadávat žádné další kódy, stiskněte klávesu # dvakrát; kontrolér se vrátí do běžného režimu. 17

18 9.6.5 Zadávání kódů metodou jejich vyhledávání Metoda vyhledávání kódů umožňuje rychle přidat sekundární kód uživateli, který již má v paměti kontroléru zadán primární kód. Přitom není nutné znát paměťovou pozici tohoto uživatele, pouze jeho PIN nebo mít k dispozici jeho kartu (podle toho, co je z těchto prvků je zadáno jako primární kód pro dotyčného uživatele). 2. Stiskněte klávesu 7 pro vstup do menu 7; LED stavu dveří se rozsvítí oranžově. 3. Zadejte na klávesnici číslo 000 (v 3-místném formátu); LED stavu dveří se rozbliká oranžově. Kontrolér nyní očekává zadání primárního kódu uživatele 4. Zadejte primární kód uživatele, jemuž chcete přiřadit sekundární kód. Tedy zadejte jeho PIN na klávesnici nebo načtěte kartu uživatele na vestavěné čtečce kontroléru; podle toho, co má zadáno jako primární kód. Stavová LED se rozbliká červeně. Pokud není zadaný primární kód platný, bzučák dlouze pípne a kontrolér bude čekat na další zadání primárního kódu. 5. Zadejte sekundární kód pro tohoto uživatele. Tedy zadejte jeho PIN na klávesnici nebo načtěte kartu uživatele na vestavěné čtečce kontroléru; podle toho, co se má pro dotyčného uživatele používat jako sekundární identifikační prvek v bezpečnostním (secure) režimu. Pokud je sekundární kód platný, bzučák třikrát krátce pípne a kontrolér se vrátí do běžného režimu. Jestliže zadaný sekundární kód není platný, bzučák pípne dlouze a kontrolér bude očekávat zadání nového platného sekundárního kódu. 9.7 Mazání kódů / karet Podobně jako u zadávání kódů, můžete kódy i mazat dvěma metodami standardní nebo metodou vyhledávání kódů. Když mažete uživatelskou pozici, bude z ní odstraněn jak primární, tak i sekundární kód. Je vhodné držet záznam o používaných, stejně jako mazaných uživatelských pozicích (slotech) v paměti kontroléru. Budete tak mít přehled o tom, které pozice jsou používány anebo na které lze zadávat nové uživatele Mazání kódů standardní metodou 2. Stiskněte klávesu 8 pro vstup do menu 8; režimová LED se rozsvítí červeně. 3. Zadejte na klávesnici 3-místné číslo paměťové pozice (slotu), kterou chcete smazat. Režimová LED se rozbliká červeně na znamení, že kontrolér očekává zadání programovacího kódu pro potvrzení smazání vybrané paměťové pozice. Pokud je paměťový slot prázdný, bzučák dlouze pípne a kontrolér se vrátí zpět do běžného režimu. 4. Zadejte programovací kód pro potvrzení smazání vybrané pozice. Jestliže je programovací kód platný, bzučák třikrát krátce pípne a kontrolér se vrátí zpět do běžného režimu. V případě, kdy byl zadán neplatný programovací kód, bzučák pípne dlouze a kontrolér se vrátí zpět do běžného režimu Mazání kódů metodou vyhledávání kódů 2. Stiskněte klávesu 8 pro vstup do menu 8; režimová LED se rozsvítí červeně. 3. Zadejte na klávesnici číslo 000 (v 3-místném formátu). LED stavu dveří se rozbliká oranžově na znamení, že kontrolér očekává zadání primárního kódu uživatele, kterého chcete smazat. 4. Zadejte primární kód pro pozici, kterou chcete smazat; režimová LED se rozbliká červeně. 18

19 5. Zadejte programovací kód pro potvrzení smazání vybrané pozice. Jestliže je programovací kód platný, bzučák třikrát krátce pípne a kontrolér se vrátí zpět do běžného režimu. V případě, kdy byl zadán neplatný programovací kód, bzučák pípne dlouze a kontrolér se vrátí zpět do běžného režimu. 9.8 Přiřazení výstupů uživatelům Jakmile je zadán pro uživatele primární kód, je tento uživatel oprávněn spínat hlavní (zámkové) relé. Nicméně kódům je možné přiřadit i takovou funkci, že budou spínat pomocné relé namísto hlavního zámkového relé, nebo budou spínat obě relé současně. Toto přiřazení reléových výstupů jednotlivým uživatelům je možné pro jakéhokoliv uživatele zadaného v paměti kontroléru. Existují dva způsoby přiřazení výstupů uživatelům: standardní metoda a metoda vyhledávání kódů Přiřazení výstupů standardní metodou 2. Stiskněte klávesu 9 pro vstup do menu 9; režimová LED se rozsvítí zeleně a LED stavu dveří se rozsvítí oranžově. 3. Zadejte 3-místné číslo paměťové pozice (slotu) v paměti kontroléru, pro níž se má přiřazení ovládaných výstupů provést. LED stavu dveří se rozbliká zeleně. 4. Zadejte číslici určující, které výstupy bude tento uživatel ovládat: 1 nastaví aktivaci pouze hlavního (zámkového) relé 2 nastaví aktivaci pouze pomocného relé 3 nastaví aktivaci hlavního (zámkového) a současně i pomocného relé Pokud je provedené nastavení platné, režimová LED přestane blikat. Kontrolér je nyní připraven na zadání dalšího čísla paměťové pozice. Stiskněte klávesu #, pokud se chcete posunout na následující paměťovou pozici pro přiřazení výstupů tomuto dalšímu uživateli. Jestliže chcete konfiguraci ukončit, stiskněte klávesu # dvakrát; kontrolér se vrátí zpět do běžného režimu, Přiřazení výstupů metodou vyhledávání kódů 2. Stiskněte klávesu 9 pro vstup do menu 9; režimová LED se rozsvítí zeleně a LED stavu dveří se rozsvítí oranžově. 3. Zadejte číslo 000 (v 3-místném formátu); LED stavu dveří se rozbliká oranžově. Kontrolér nyní očekává zadání primárního kódu uživatele. 4. Zadejte primární kód uživatele, pro něhož chcete provést přiřazení výstupů; režimová LED se rozbliká zeleně. 5. Zadejte číslici určující, které výstupy bude tento uživatel ovládat: 1 nastaví aktivaci pouze hlavního (zámkového) relé 2 nastaví aktivaci pouze pomocného relé 3 nastaví aktivaci hlavního (zámkového) a současně i pomocného relé Pokud je číslice určující přiřazené výstupy platná, bzučák třikrát krátce pípne a kontrolér se vrátí zpět do běžného režimu, Jestliže zadaná číslice platná nebude, bzučák pípne dlouze a kontrolér bude čekat na další platnou číslici pro přiřazení výstupů. 19

20 Havránkova BRNO Česká republika Tel.: Fax: V Parku PRAHA Česká republika Tel.: Fax: Rodinná OSTRAVA Česká republika Tel.: Fax: Vajnorská BRATISLAVA Slovenská republika Tel.: Fax: Krivá KOŠICE Slovenská republika Tel.: Fax: Veškerá použitá vyobrazení a fotografie jsou pouze ilustrativní. Za chyby zpracování a tisku neručíme. 20
