Kovoobráběcí a tvářecí stroje

Transkript

1 Kovoobráběcí stroje Kartáčové brusky Pásové brusky Brusky na vrtáky Průmyslové vysavače a odsávače Kotoučové pily Drážkovačka Magnetické vrtačky Jádrové vrtáky Thermdrill Manuální prostřihovačka Ruční a elektrické signovačky Pákové nůžky na plech Ruční ohýbačky plechu Ruční zakružovačky plechu Elektrické zakružovačky plechu Hydraulické lisy Ohýbačky profilů a trubek Zakružovačky profilů a trubek Kovoobráběcí a tvářecí stroje

2 Úvod Kvalita za příznivou cenu to jsou kovoobráběcí stroje Metallkraft a tvářecí stroje BOW. Výrobky Hledáte funkční stroj, který Vám poskytne vysokou užitnou hodnotu s optimálním poměrem cena / výkon? Kovoobráběcí stroje Metallkraft nabízejí vynikající kvalitu a vybavení a představují vždy správné rozhodnutí. Vaši obchodní partneři Celoplošná síť odborných prodejců a distributorů je Vám k dispozici když něco potřebujete, k nám máte vždycky blízko. Kontakt na svého nejbližšího prodejce naleznete na našich webových stránkách nebo Vám jej rádi sdělíme na infolince Vaše přání jsou naším cílem Každý z produktů se vyznačuje kvalitou, precizností, trvalou hodnotou a dlouhou životností. Vedle našich vlastních výrobních závodů vyrábíme jen u výrobců, kteří jsou schopni splnit naše vysoké požadavky na kvalitu. Vaše poznatky slouží neustálému vývoji a zlepšování našich výrobků. Uvítáme jakékoli Vaše přání a návrhy na zlepšení. Rádi je vyzkoušíme. Pro lepší orientaci a Váš pohodlnější výběr jsme vytvořili tři kategorie, které slouží k přesnému uplatnění našich strojů u Vás: Záruka kvality Každý výrobek Metallkraft a BOW se vyrábí s vysokými požadavky na kvalitu. Pečlivě se kontroluje a opouští výrobní závod v bezchybném stavu. Součástí každého stroje je kontrolní protokol o přesnosti a kompletnosti s podpisem výstupního technika. Stroje BOW se vyrábějí v našich dílnách v Olomouci. Servis po prodeji Budete-li někdy potřebovat servis, nepůjde o žádné dobrodružství. Kdykoli je Vám k dispozici místní odborný prodejce i zkušení servisní pracovníci. Rozsáhlý sklad zajišťuje v případě potřeby rychlé zásobování náhradními díly, zkušený servis zaručuje dlouholeté udržení hodnoty Vašeho stroje. Přejeme Vám správný výběr a příjemnou práci s výrobky z našeho katalogu. Kolektiv firmy První hanácká BOW spol. s r.o. Stroje určené pro domácí použití. Kvalitní stroje pro široký sortiment zákazníků. Vhodné pro údržbářské dílny, školy, stavby, lehké provozy, montáže a pod. Vynikající poměr cena/ výkon. K profesionálnímu použití a pro trvalé nasazení ve výrobě. Při dodržování daných technických parametrů zaručujeme mnoholeté využívání.

3 Obsah Kovoobráběcí stroje Kartáčové brusky BEG 250 A(S) Ohraňovačka KE Pásové brusky na kov MBSM a příslušenství Řada MBSM A Řada MBSM AS Pásová bruska na trubky a příslušenství RPSM 1 Brusky na vrtáky Brusky na vrtáky řady GS Průmyslové vysavače Řada Tornádo Průmyslové odsávače Řada Twister Ruční kotoučová pila na kov HMKS 230 Stolní kotoučová pila MTS 355 Kotoučové pily na kov MKS 225 / MKS 250 N / MKS 255 N / MKS 275 N MKS 315 N / MKS 315 R / MKS 316 R MKS 350 / MKS 351 / MKS 350 H MKS 315 V / MKS 316 V / MKS 350 V Kotoučové pily na lehké kovy LMS 400 / LMS 400 H Drážkovačka Model 050 Magnetické vrtačky MB 351 MB 502 MB 754 MB 300 auto Jádrové vrtáky Karnasch Řada silver-line Řada gold-line Řada blue-line Řada blue-line pro Řada hard-line Řezná chemie Thermdrill Sady nástrojů Příslušenství Manuální prostřihovačka AKM 100 Ruční signovačky SBM , SBM Elektrická signovačka SBM E Pákové nůžky na plech BSS 1000 BSS 1020, BSS 1250 Ruční ohýbačky plechu řady HBSM HSBM 660 N, HSBM 1050 N HSBM 1300 N Ruční ohýbačky plechu řady FSBM FSBM E, FSBM S2 FSBM E Ruční zakružovačky plechu RBM , RBM RBM , RBM Elektrické zakružovačky plechu řady RBM E RBM E, RBM E RBM E, RBM E RBM E Elektrické zakružovačky plechu řady RBM E PRO RBM E PRO RBM E PRO RBM E PRO Hydraulické lisy Řada Metallkraft Řada PROFI PRESS Ruční ohýbačky profilů a trubek Model 010, příslušenství Model 030, Model 030, 031, 012 Zkrucovačka 020 a ohýbačka trubek kombi Cenově výhodné sestavy Elektrická ohýbačka Model 060, ohýbací stolice Zakružovačky profilů a trubek Model 080 a Model 100 PRM 30 F PRM 35 F PRM 50 FH Příslušenství 3

4 Brusky Kartáčové brusky BEG 250 A BEG 250 AS Ohraňovačka KE 6 Pásové brusky na kov MBSM A(S) MBSM A (S) MBSM A (S) MBSM A (S) Bruska na trubky a profily RPSM 1 Brusky na vrtáky a frézy CG-1, CG-11, CG-21B, CG-5, CG-22 CG-16, CG-3, CG-18, CG-19, CG-6 CG-7, CG-8, CG-9, CG-27, CG-29 Průmyslové vysavače Tornádo B 51, B 52 Tornádo B 61, B 62 Průmyslové odsávání Twister Twister L Twister TL

5 Kartáčové brusky / Fréza Kotoučové na hrany pily Kovoobráběcí stroje Broušení BEG 250 A / BEG 250 AS profesionální kartáčové brusky na odstraňování otřepů pro použití v průmyslové a řemeslné výrobě. Sériově se dodává s vlnitým kartáčem na ocel a filtračním vakem S úhlovou a hranolovou opěrkou obrobku Velký štít na ochranu zraku před jiskrami a odletujícími částečkami Provedení S se zabudovanou odsávací jednotkou se samostatným motorem Výkonný dvourychlostní motor Úhlová opěrka obrobku při odhrocování plochých obrobků Kvalita Made in Europe BEG 250 A BEG 250 AS s integrovaným odsáváním pomocí přídavného elektromotoru. Typ BEG 250 A BEG 250 AS Objednací číslo Kč Kč Technická data Rozměry kartáče Ø mm Ø mm Otáčky / ot./min / ot./min Pracovní výška mm mm Výkon motoru 400 V / W / W Rozměry (d š v) mm mm Hmotnost 62 kg 69 kg Prizmatická opěrka obrobku při odhrocování trubek (jako na velkém obrázku vlevo) Volitelné příslušenství Obj. číslo Kartáč vlnitý, Ø drátu 0,2 mm na ocel Kč Kartáč vlnitý, Ø drátu 0,3 mm na ocel Kč Kartáč vlnitý, Ø drátu 0,2 mm na ušlechtilou ocel Kč Kartáč vlnitý, Ø drátu 0,3 mm na ušlechtilou ocel Kč Ohraňovačka KE 6 k odjehlování vnitřních a vnějších hran. Obrábění otvorů. Snadné dosažení čistých lícových hran. Příprava obrobků pro svařování. Výkonná ruční nářadí k obrábění konstrukční i ušlechtilé oceli, hliníku a dalších materiálů Snadné nastavení hloubky frézování bez pomocí nářadí K odstraňování otřepů u děr od průměru 20 mm Frézovací nástroj s dvojitými výměnnými destičkami Plynule nastavitelný rozsah otáček ot./min Ruční posuv nářadí K začištění a srážení hran např. u ocelových nosníků Součást dodávky KE 6 v plastovém kufru 1 frézovací nástroj 45 s dvěma výměnnými břitovými destičkami 1 sada nástrojů 1 boční rukojeť KE 6 s namontovanou boční rukojetí. Plynule nastavitelná velikost sražení 0 6 mm Snadné a přesné nastavení velikosti sražení pomocí přehledné stupnice Typ KE 6 Objednací číslo Kč Technická data Úhel frézování 45 (volitelně 30 ) Hloubka frézování při mm Otáčky (plynule) ot./min Výkon motoru W / 230 V Hmotnost 4,7 kg Příslušenství Obj. číslo Výměnný břit Kč Frézovací nástroj se dvěma břity 5

6 Pásové brusky na kov MBSM A / MBSM A / MBSM A / MBSM A Profesionální pásové brusky na kov pro použití v průmyslové a řemeslné výrobě. V provedení AS se dodávají s aktivním odsáváním u hnacího kola. Argumenty, které Vás přesvědčí o kvalitě, výkonu a ceně Robustní pásová bruska pro profesionální broušení kovu Vynikající brusný výkon díky kontaktním kolům o průměru 200 nebo 250 mm Vysoká oběžná rychlost pásu 30 m/s (Ø 200 mm) resp. 38 m/s (Ø 250 mm) Silné motory W a W Klidný chod bez vibrací zaručuje výborné pracovní výsledky Kvalita Made in Europe Velká plocha pro rovinné broušení Výměna brusného pásu během několika sekund Standardní provedení s centrálním odsávacím nátrubkem Provedení S se zabudovanou odsávací jednotkou se samostatným motorem k odsávání u předního a zadního lapače jisker Made in EU Snadné nastavení sklonu brusky pomocí rychloupínací páky Všechna nastavení bez použití nářadí! Nové provedení MBSM A s filtračním vakem Volitelné příslušenství pro MBSM A Zásobník na třísky s filtrem Snadné a rychlé vyprázdnění Všechny typy brusek jsou určeny pro profesionální použití. Typ MBSM A MBSM A MBSM A MBSM A Objednací číslo Typ Kč MBSM AS * Kč MBSM AS * Kč MBSM AS * Kč MBSM AS * Objednací číslo Kč Kč Kč Kč Průběžná brusná plocha umožňuje broušení dlouhých obrobků. Technická data Šířka broušení 75 mm 75 mm 150 mm 150 mm Délka rovinného broušení 600 mm 550 mm 600 mm 550 mm Rozměry kontaktního kola Ø mm Ø mm Ø mm Ø mm Rozměry brusného pásu mm mm mm mm Rychlost pásu 30 m/s 38 m/s 30 m/s 38 m/s Ø odsávacího nátrubku 100 mm / mm / mm / mm / - Výkon motoru odsávání * - / 370 W - / 370 W - / 370 W - / 370 W Výkon motoru W / 400 V W / 400 V W / 400 V W / 400 V Rozměry v mm Hmotnost A / AS 95 kg / 110 kg 95 kg / 110 kg 115 kg / 130 kg 115 kg / 130 kg 6

7 Broušení Kovoobráběcí stroje Nastavitelná podpěra umožňuje zabroušení v potřebném úhlu Plynule nastavitelná horní zarážka umožňuje rychlé a pohodlné obroušení obrobků v potřebném sklonu Vypínač a nouzový vypínač jsou snadno přístupné Doraz lze demontovat bez použití nástrojů Rychlá demontáž podpěry obrobku s nádobou na třísky Nové provedení MBSM v provedení AS Standardně se samostatným motorem odsávání na zásobníku na třísky Rychlá výměna brusného pásu pomocí rychloupínacího systému bez použití nářadí Volitelné příslušenství Objednací číslo Náhradní filtrační vak pro dvojité odsávání Zadní kovová nádoba na třísky s filtrem Kovová nádoby na třísky s integrovaným odsáváním Samolepící grafitový povlak š. 75 mm Samolepící grafitový povlak š. 150 mm Kč Kč Kč 379 Kč 539 Kč Vylepšený vodící plech zachytává třísky a odvádí je do nádoby na třísky Brusné pásy mm (na ocel): P P P P Brusné pásy mm (na hliník, nerez): P P P P Kč 116 Kč 105 Kč 98 Kč 141 Kč 120 Kč 116 Kč 109 Kč Brusné pásy mm (na ocel): P P P P Brusné pásy mm (na hliník, nerez): P P P P Kč 194 Kč 186 Kč 180 Kč 244 Kč 214 Kč 210 Kč 202 Kč Pogumované kontaktní kolo průměru 200, příp. 250 mm poskytuje vysokou obvodovou rychlost 7

8 Bruska na trubky a profily Kvalita Made in Europe Bruska na trubky a profily RPSM 1 k přesnému vybroušení konců trubek a profilů. Brusný úhel nastavitelný v rozsahu Určeno pro průměry ½ 2 ½ Pro kovové trubky a profily Pohodlná obsluha pomocí jednoduše otočného brusného přípravku Výkonný motor W Brusný válec (rolnu) lze jednoduše a rychle vyměnit bez pomocí nářadí Novinka Pohodlná obsluha pomocí jednoduše otočného brusného přípravku Brusný úhel nastavitelný v rozsahu Nastavení úhlu lze optimálně odečíst na stupnici Typ RPSM 1 Objednací číslo Kč Technická data Rozměry pásu mm Výkon motoru W Rychlost pásu 30 m/s Použitelné pro průměry mm Nastavitelný brusný úhel Průmer odsávací příruby 75 mm Rozměry mm Hmotnost 196 kg Obsah dodávky 1 brusný pás K 36 1 brusný váleček ø 28 mm Brusné pásy mm Objednací číslo Na ocel P 40 KK Kč P 60 KK Kč P 80 KK Kč P 120 KK Kč Na hliník a nerez P 40 ZK Kč P 60 ZK Kč P 80 ZK Kč P 120 ZK Kč Výměnné brusné válečky ½ ¾ ¼ ½ ½ Kč Kč Kč Kč Kč Kč Kč 8

9 Broušení Brusky na vrtáky GSC Perfektně naostřený vrták během minuty. Mimořádně rychlé, velmi jednoduché a přesné broušení. GS-1 bruska na spirálové vrtáky Pro spirálové vrtáky pravé ø 2 13 mm. Úhel broušení GS-11 bruska na spirálové vrtáky Pro spirálové vrtáky pravé ø 2 13 mm. Úhel broušení Novinka GS-21 B bruska na spirálové vrtáky Pro spirálové vrtáky pravé ø 8 25,4 mm. S adaptérem a sadou kleštin (vol. příslušenství) možno brousit také vrtáky ø 3 7 mm. Úhel broušení Spirálové vrtáky Vrtáky na hluboké díry Povlakované vrtáky Spirálové vrtáky Vrtáky na hluboké díry Povlakované vrtáky NC v yvrtáváky GS-5 bruska na vrtáky do plechu Pro vrtáky do plechu ø 3 13 mm. Úhel broušení GS-22 bruska na vrtáky do plechu Pro spirálové vrtáky pravé ø mm. Úhel broušení Volitelné příslušenství Objednací číslo Brusný kotouč na HSS vrtáky (pro GS-1 až GS-19) Kč Brusný kotouč na karbidové vrtáky (pro GS-1 až GS-19) Kč Brusný kotouč na HSS vrtáky (pro GS-21 až GS-29) Kč Brusný kotouč na karbidové vrtáky (pro GS-21 až GS-29) Kč Vrtáky do plechu Vrtáky do plechu Typ GS-1 GS-11 GS-21 B GS-5 GS-22 Objednací číslo Kč Kč Kč Kč Kč Technická data Typ vrtáků Spirálové pravé Spirálové pravé Spirálové pravé Do plechu Do plechu Průměr vrtáku 2 13 mm 2 13 mm 8 25,4 (3 25,4)* mm 3 13 mm mm Úhel broušení Otáčky ot./min ot./min ot./min ot./min ot./min Brusný kotouč CBN 200 CBN 200 CBN 200 CBN 200 CBN 200 Rozměry v mm Hmotnost 7 kg 8 kg 19,8 kg 8,5 kg 19,8 kg 9

10 Brusky na vrtáky a frézy GSC Perfektně naostřený vrták během minuty. Mimořádně rychlé, velmi jednoduché a přesné broušení. Novinka GS-16 bruska na vrtáky do dřeva Pro vrtáky na dřevo ø 2 13 mm. GS-3 bruska na spirálové vrtáky Pro spirálové vrtáky levé ø 2 13 mm. Úhel broušení GS-18 bruska na SG rychlořezné vrtáky Pro spirálové rychlořezné SG vrtáky pravé ø 3 13 mm. Úhel broušení 135. Vrtáky na dřevo Spirálové vrtáky levé Rychlořezné vrtáky GS-19 bruska na DG vrtáky Pro DG vrtáky ø 3 13 mm. Úhel broušení 135. GS-6 bruska na 2, 3 a 4-břité frézy Pro 2, 3 a 4-břité frézy ø 3 12 mm. Nastavitelný úhel broušení. Dvo ubřité fréz y Tříbřité frézy Čtyřbřité fré zy DG vrtáky Volitelné příslušenství pro GS-6 Objednací číslo Sada brusných kotoučů na HSS vrtáky (pro GS-6) Kč Sada brusných kotoučů na karbidové vrtáky (pro GS-6) Kč Typ GS-16 GS-3 GS-18 GS-19 GS-06 Objednací číslo Kč Kč Kč Kč Kč Technická data Typ vrtáků Vrtáky do dřeva Spirálové levé SG rychlořezné DG vrtáky 2, 3, 4-břité frézy Průměr vrtáku 2 13 mm 2 13 mm 3 13 mm 3 13 mm 3 12 mm Úhel broušení Otáčky ot./min ot./min ot./min ot./min ot./min Brusný kotouč CBN 200 CBN 200 CBN 200 CBN 200 CBN 200 Rozměry v mm Hmotnost 7,9 kg 8 kg 8,1 kg 8 kg 19,8 kg 10

11 Novinka Broušení Kombinované brusky na vrtáky Ekonomický způsob ostření spirálových vrtáků + dalšího vybraného typu podle volby stroje. GS-7 bruska na spirálové vrtáky a vrtáky do plechu Pro spirálové vrtáky ø 2 13 mm. Úhel broušení Pro vrtáky do plechu ø 3 13 mm. Úhel broušení GS-8 bruska na spirálové vrtáky pravé i levé Pro spirálové vrtáky pravé ø 2 13 mm. Úhel broušení Pro spirálové vrtáky levé ø 2 13 mm. Úhel broušení GS-9 bruska na spirálové vrtáky a DG vrtáky Pro spirálové vrtáky pravé ø 2 13 mm. Úhel broušení Pro DG vrtáky ø 2 13 mm. Úhel broušení Vrtáky do plechu Spirálové vrtáky levé DG vrtáky GS-27 bruska na spirálové vrtáky a vrtáky do plechu Pro spirálové vrtáky ø mm. Úhel broušení Pro vrtáky do plechu ø mm. Úhel broušení GS-29 bruska na spirálové vrtáky a DG vrtáky Pro spirálové vrtáky ø mm. Úhel broušení Pro DG vrtáky ø mm. Úhel broušení Volitelné příslušenství Objednací číslo Brusný kotouč na HSS vrtáky (pro GS-1 až GS-19) Kč Brusný kotouč na karbidové vrtáky (pro GS-1 až GS-19) Kč Brusný kotouč na HSS vrtáky (pro GS-21 až GS-29) Kč Brusný kotouč na karbidové vrtáky (pro GS-21 až GS-29) Kč Vrtáky do plechu DG vrtáky Typ GS-7 GS-8 GS-9 GS-27 GS-29 Objednací číslo Kč Kč Kč Kč Kč Technická data Typ vrtáků 1. Spirál. pravé 2 13 mm Spirál. pravé 2 13 mm Spirál. pravé 2 13 mm Spirál. pravé mm Spirál. pravé mm Typ vrtáků 2. Do plechu 3 13 mm Spirál. levé 2 13 mm DG vrtáky 2 13 mm Vrtáky do plechu mm DG vrtáky mm Otáčky ot./min ot./min ot./min ot./min ot./min Brusný kotouč CBN 200 CBN 200 CBN 200 CBN 200 CBN 200 Rozměry v mm Hmotnost 13 kg 12,5 kg 12,5 kg 31 kg 32 kg 11

12 Prrůmyslové vysavače Průmyslové vysavače Tornádo kromě běžných nečistot slouží také k odsávání prachu, okují a třísek vzniklých například při broušení, vrtání, frézování, soustružení včetně vody, řezných kapalin a olejů. Celokovová konstrukce (Fe a Al) Povrchová úprava práškovou barvou Velká filtrační plocha Provedení s jedním nebo dvěmi motory (u dvoumotorového provedení možnost provozu i na jeden kterýkoliv motor) Čtyři otočná pojezdová kolečka usnadňují manipulaci Při použití předřadné nádoby lze odsávat kapaliny a vlhké nečistoty Jednoduchá obsluha Součást dodávky Síťový kabel Odsávací hadice 3 ks odsávací hubice kruhová, široká a úzká Dělená kovová odsávací trubice Průmyslový vysavač TORNÁDO B 62 rozsah dodávky Dvě tlačítka pro jedno- nebo dvoumotorový pohon Tvar vysavače umožňuje snadné navinutí přívodní šňůry Jednoduché připojení hadice pomocí zajišťovacího kolíku Rychloupínací třmeny umožňují snadné vyjmutí odpadní nádoby Masivní rukojeti usnadňují přenášení vysavače Sestava vysavače B 62 s oklepem filtru a cyklónem C 60. Typ TORNADO B 51 TORNADO B 52 TORNADO B 61 TORNADO B 62 B 62 s oklepem filtru Objednací číslo Kč Kč Kč Kč Kč Technická data Příkon W W W W W Průtok 56 l/s 112 l/s 56 l/s 112 l/s 112 l/s Podtlak mm H₂O mm H₂O mm H₂O mm H₂O mm H₂O Objem nádoby 55 l 55 l 65 l 65 l 65 l Hmotnost 19,5 kg 22 kg 20 kg 22,5 kg 22,5 kg Rozměry v mm Volitelné příslušenství Čtyři otočná kolečka umožňují pohodlnou manipulaci i při zaplněné odpadní nadobě Cyklón C 60 nástavec Předřadná nádoba PN 60 Ve spojení s vysavačem umožňuje vysávat také nečistoty s vodou, řeznými kapalinami, oleji apod. Objem nádoby 55 l, hmotnost 14 kg Cyklón C 60 Slouží k odstranění většiny nečistot ještě před filtrem vysavače, který tak má delší životnost. Zvláště při odsávání jemného prachu není nutné časté oklepávání. Cyklón C60 Nástavec Komplet Objednací číslo: Objednací číslo: : Kč : Kč Kč Kč 12

13 Odsávače Průmyslové odsavače Twister Stacionární zařízení k odsávání nečistot v rámci jednoho pracoviště. Provedení L s větším zásobníkem na nečistoty Provedení TL s turbínou umožňující nepřetržitý provoz Celokovová konstrukce (Fe a Al) Povrchová úprava práškovou barvou Při odsávání vody a vlhkých nečistot doporučujeme použití předřadné nádoby Velká filtrační plocha Jednoduchá obsluha Odsávání TWISTER na kotoučové brusce OPTI SM 250. TWISTER L TWISTER TWISTER TL Turbína u modelu TWISTER TL umožňuje nepřetržitý provoz odsávače Typ TWISTER TWISTER L TWISTER TL Objednací číslo Kč Kč Kč Technická data Příkon W / 230 V W / 230 V W / 230 nebo 400 V Průtok 50 l/s 50 l/s 56 l/s Podtlak mm H₂O mm H₂O mm H₂O Objem nádoby 35 l 65 l 65 l Hmotnost 11 kg 13 kg 21 kg Rozměry mm mm mm Součást dodávky Síťový kabel Odsávací hadice Další volitelné příslušenství Obj. číslo Štěrbinová hubice Kč Podlahová hubice kartáč/guma Kč Koš na kovové třísky Při odsávání řezných kapalin při obrábění se v koši zachytí kovové třísky. Použije se místo filtru. Objednací č.: : Kč Kovová hadice Použije se v případě, když odsávaný vzduch obsahuje žhavé jiskry a třísky např. při broušení. Jiný než základní rozměr 2,5 metrů lze na přání zákazníka vyrobit a dodat. 2,5 m včetně koncovek další metr navíc Objednací č.: : Kč 399 Kč Stroje jsou vyráběny podle CE norem. 13

14 Kotoučové pily na kov Ruční kotoučová pila HMKS 230 Stolní kotoučová pila MTS 356 Kotoučové pily na kov MKS 225 MKS 250 N / MKS 255 N MKS 275 N MKS 315 N MKS 315 R / MKS 316 R MKS 350 / MKS 351 MKS 350 H MKS 315 V / MKS 316 V Kotoučové pily na lehké kovy LMS 400 LMS 400 H

15 Kovoobráběcí stroje Řezání HMKS 230 kotoučová pila na kov k řezání konstrukční i ušlechtilé oceli, hliníku i dřeva. Pro každou dílnu i staveniště. K řezání ocelových profilů, rovných i vlnitých plechů, spojovacího materiálu, hliníku, nerezu, atd. Ideální pro montážní provozy, fasádníky, zámečníky, opravny, výrobu regálů, výstavních stánků, svařovny, topenáře a vzduchotechniku Řeže nerez téměř bez otřepů či zakřivení hran Třísky odvádějí teplo, takže dochází jen k nízkému ohřevu materiálu Odsávání eliminuje odlétávání jisker Velmi nízké náklady na řezání Ideální pro přípravu svařovacího švu Jednoduché a rychlé nastavení hloubky řezu Stabilní a robustní konstrukce Držadlo lze kvůli pohodlnému ovládání pily v každé poloze našroubovat na dvě různé pozice Typ HMKS 230 * Objednací číslo Kč Jednoduché a rychlé nastavení hloubky řezu pomocí přesné a lehce odečitatelné stupnice Pilové kotouče pro HMKS 230 (dodává se bez pilového kotouče) Technická data Řezný výkon 90, Řezný výkon 45, Otáčky Průměr pilového kotouče max. Upnutí pilového kotouče Tloušťka pilového kotouče Výkon motoru Rozměry (d š v) Hmotnost * Pilový kotouč není součástí dodávky. 82 mm 56 mm ot./min Ø 230 mm Ø 25,4 mm 2 mm W / 230 V mm 7,1 kg Ocel Hliník Ušlechtilá ocel Dřevo Volitelné příslušenství Pilové kotouče Tloušťka Počet Objednací Ø ,4 mm listu zubů číslo Ocel 2,0 mm Kč Hliník 2,4 mm Kč Ušlechtilá ocel 1,8 mm Kč Dřevo 2,4 mm Kč Kotoučová pila MTS 355 k řezání kovu za sucha, např. pro montáže, v zámečnictví, atd. Pro řezání profilů a trubek z oceli, hliníku, mědi a PVC bez otřepů a bez chlazení Přesné vedení pilového kotouče zajišťuje rovný řez S hloubkovým dorazem Stabilní konstrukce a snadná přeprava Pro profily a trubky z oceli, železa, mědi, mosazi, hliníku, plastů, spojovací materiály a ušlechtilé oceli Při řezání nevznikají jiskry Úhlový a paralelní doraz pro zkosené řezy do 45 s vyjímatelnou schránkou na třísky MTS 355 se dodává bez pilového kotouče Prizmatická čelist svěráku pro upnutí materiálu v úhlu 45 (volitelné příslušenství) Objednací číslo: Cena: 399 Kč Typ MTS 356 Objednací číslo (230 V) Kč Pilové kotouče pro MTS 356 (dodává se bez pilového kotouče). Technická data Výkon motoru 230 V / 50 Hz W Otáčky ot./min Řezná oblast 90, *) 100 mm 180 mm Řezná oblast 90, *) 120 mm 120 mm Řezná oblast 90, *) 132 mm Řezná oblast 45, *) mm Řezná oblast 45, *) mm Řezná oblast 45, *) 105 mm Max. průměr kotouče Ø 355 mm Hmotnost 23,5 kg *) Tloušťka stěny 13 mm Volitelné příslušenství: Skládací stojan pro MTS 356 Objednací č.: : Kč Ocel Hliník Ušlechtilá ocel Volitelné příslušenství Obj. číslo Prizmatická upínací čelist Kč Pilové kotouče Počet Ø 355 2,4 25,4 mm zubů Ocel Kč Hliník Kč Ušlechtilá ocel Kč 15

16 Okružní pily na kov Manuální okružní pily na kov v jedno- a dvourychlostním provedení Pro ocel, železo, lehké kovy, plný materiál i profily Dvě řezné rychlosti (jen u modelů 400 V) Převody do pomala, běží tiše v olejové lázni Automatické membránové chladící čerpadlo s filtem chladící kapaliny Pohyblivý kryt kotouče zajišťuje optimální bezpečnost při řezání Ovládací rukojeť s bezpečnostním spínačem Elektrické zařízení o nízkém napětí 24 V, s nouzovým vypínačem, hlavním vypínačem, voličem otáček a ochranou proti přetížení Hlava stroje otočná o 45 vlevo Výbava (od MKS 250 N): Od MKS 250 hlava stroje otočná o 45 vlevo a 45 vpravo Svěrák sklopný o 45 vlevo a 45 vpravo Rychloupínací svěrák upíná obrobek z obou stran řezu a zaručuje tak přesný řez bez otřepů Novinka Sklopená hlava pily Otočený svěrák MKS 250 N Rozsah dodávky MKS 250 N MKS 255 N Dvojitý svěrák, otočný ±45, s rychloupínáním Rozsah dodávky: Chladící zařízení Délkový doraz 500 mm Nástroj na nastavení Pilový kotouč a podstavec stroje není součástí dodávky! MKS 225 Rozsah dodávky Typ MKS 225 MKS 250 N MKS 255 N MKS 275 N Objednací číslo Kč Kč Kč Kč Technická data Výkon motoru 750 W / 230 V 900 W / 230 V 950/1 320 W / 400 V 1 100/1 500 W / 400 V Otáčky 52 ot./min 40 ot./min 40/80 ot./min 40/80 ot./min Rozsah upínání svěráku 70 mm 100 mm 100 mm 105 mm Průměr pilového kotouče Ø 225 mm Ø 250 mm Ø 250 mm Ø 275 mm Rozměry v mm Hmotnost 41 kg 83 kg 83 kg 98 kg 16

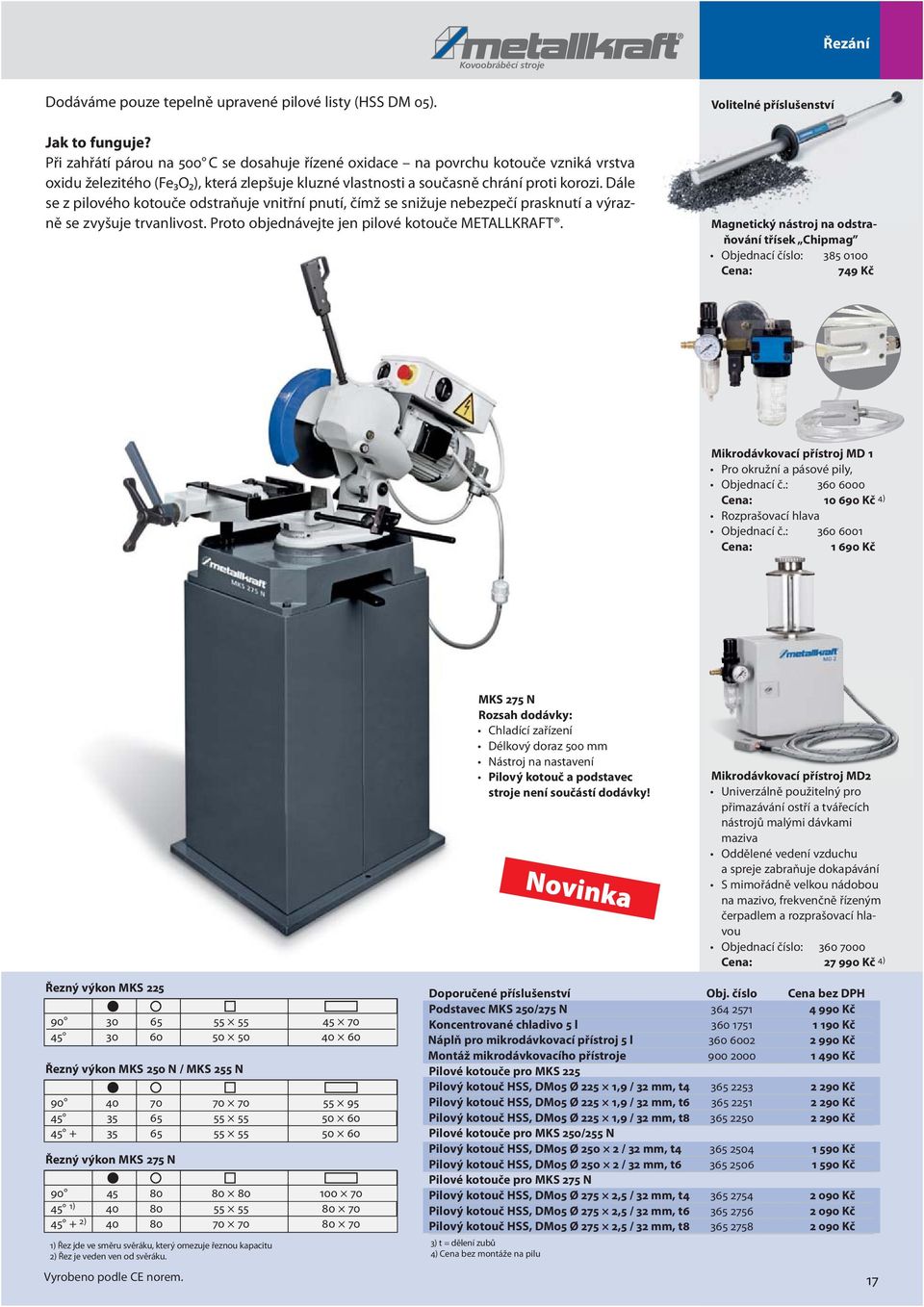

17 Kovoobráběcí stroje Řezání Dodáváme pouze tepelně upravené pilové listy (HSS DM 05). Jak to funguje? Při zahřátí párou na 500 C se dosahuje řízené oxidace na povrchu kotouče vzniká vrstva oxidu železitého (Fe₃O₂), která zlepšuje kluzné vlastnosti a současně chrání proti korozi. Dále se z pilového kotouče odstraňuje vnitřní pnutí, čímž se snižuje nebezpečí prasknutí a výrazně se zvyšuje trvanlivost. Proto objednávejte jen pilové kotouče METALLKRAFT. Volitelné příslušenství Magnetický nástroj na odstraňování třísek Chipmag Objednací číslo: Cena: 749 Kč Mikrodávkovací přístroj MD 1 Pro okružní a pásové pily, Objednací č.: Cena: Kč 4) Rozprašovací hlava Objednací č.: Cena: Kč MKS 275 N Rozsah dodávky: Chladící zařízení Délkový doraz 500 mm Nástroj na nastavení Pilový kotouč a podstavec stroje není součástí dodávky! Novinka Mikrodávkovací přístroj MD2 Univerzálně použitelný pro přimazávání ostří a tvářecích nástrojů malými dávkami maziva Oddělené vedení vzduchu a spreje zabraňuje dokapávání S mimořádně velkou nádobou na mazivo, frekvenčně řízeným čerpadlem a rozprašovací hlavou Objednací číslo: Cena: Kč 4) Řezný výkon MKS Řezný výkon MKS 250 N / MKS 255 N Řezný výkon MKS 275 N ) ) ) Řez jde ve směru svěráku, který omezuje řeznou kapacitu 2) Řez je veden ven od svěráku. Doporučené příslušenství Obj. číslo Podstavec MKS 250/275 N Kč Koncentrované chladivo 5 l Kč Náplň pro mikrodávkovací přístroj 5 l Kč Montáž mikrodávkovacího přístroje Kč Pilové kotouče pro MKS 225 Pilový kotouč HSS, DM05 Ø 225 1,9 / 32 mm, t Kč Pilový kotouč HSS, DM05 Ø 225 1,9 / 32 mm, t Kč Pilový kotouč HSS, DM05 Ø 225 1,9 / 32 mm, t Kč Pilové kotouče pro MKS 250/255 N Pilový kotouč HSS, DM05 Ø / 32 mm, t Kč Pilový kotouč HSS, DM05 Ø / 32 mm, t Kč Pilové kotouče pro MKS 275 N Pilový kotouč HSS, DM05 Ø 275 2,5 / 32 mm, t Kč Pilový kotouč HSS, DM05 Ø 275 2,5 / 32 mm, t Kč Pilový kotouč HSS, DM05 Ø 275 2,5 / 32 mm, t Kč 3) t = dělení zubů 4) Cena bez montáže na pilu 17

18 Okružní pily na kov Manuální okružní pily na kov s pilovým listem ø 315 mm a dvěma rychlostmi Dvě řezné rychlosti Hlava stroje otočná o ±45 Převody do pomala běží v olejové lázni Automatické membránové chladící čerpadlo s filtrem chladící kapaliny Rychloupínací svěrák upíná obrobek z obou stran řezu a zaručuje tak přesný řez bez otřepů Podélně posuvný svěrák vhodný pro dlouhé řezy a drážky Pohyblivý kryt kotouče zajišťuje optimální bezpečnost při řezání Ovládací rukojeť s bezpečnostním spínačem Transformované řídící napětí 24 V, s nouzovým vypínačem, hlavním vypínačem, voličem otáček a ochranou proti přetížení Výbava MKS 315 R / MKS 316 R Nastavitelná kluzná spojka pomáhá vyloučit prasknutí pilového kotouče MKS 351 je vzhledem k nízkým otáčkám obzvlášť vhodná pro zpracování ušlechtilé oceli Sklopená řezná hlava Otočený svěrák Novinka MKS 315 N Rozsah dodávky: Chladící zařízení Délkový doraz 500 mm Nastavovací nástroj Pilový kotouč a podstavec stroje není součástí dodávky! Typ MKS 315 N MKS 315 R MKS 316 R Objednací číslo Kč Kč Kč Technická data Výkon motoru / W / 400 V / W / 400 V / W / 400 V Otáčky 40/80 ot./min 40/80 ot./min 20/40 ot./min Upínací rozsah svěráku 120 mm 120 mm 120 mm Průměr pilového kotouče Ø 315 mm Ø 315 mm Ø 315 mm Rozměry v mm Hmotnost 150 kg 170 kg 170 kg 18

19 Kovoobráběcí stroje Řezání Volitelné příslušenství Novinka Magnetický nástroj na odstraňování třísek Chipmag Objednací číslo: Cena: 749 Kč Mikrodávkovací přístroj MD 1 Pro okružní a pásové pily, Objednací č.: Cena: Kč 4) Rozprašovací hlava Objednací č.: Cena: Kč MKS 315 R / MKS 316 R Obsah dodávky: Chladící zařízení s filtrem Podpěra materiálu s válečkem Délkový doraz 500 mm Nastavovací klíč Pilový kotouč není součástí dodávky! Mikrodávkovací přístroj MD2 Univerzálně použitelný pro přimazávání ostří a tvářecích nástrojů malými dávkami maziva Oddělené vedení vzduchu a spreje zabraňuje dokapávání S mimořádně velkou nádobou na mazivo, frekvenčně řízeným čerpadlem a rozprašovací hlavou Objednací číslo: Cena: Kč 4) Řezná kapacita MKS 315 N ) ) Řezná kapacita MKS 315 R / 316 R ) ) ) Řez probíhá ve směru svěráku, který omezuje řeznou kapacitu 2) Řez probíhá ven od svěráku. Volitelné příslušenství Obj. číslo Podstavec stroje MKS 315 N Kč Koncentrované chladivo 5 l Kč Náplň pro mikrodávkovací přístroj 5 l Kč Montáž mikrodávkovacího přístroje Kč Pilové kotouče MKS 315 N Pilový kotouč HSS, DM05 Ø 315 2,5 / 32 mm, t4 3) Kč Pilový kotouč HSS, DM05 Ø 315 2,5 / 32 mm, t6 3) Kč Pilový kotouč HSS, DM05 Ø 315 2,5 / 32 mm, t8 3) Kč 3) t = dělení zubů 4) Cena bez montáže na pilu 19

20 Okružní pily na kov MKS 350 manuální okružní pila na kov s kotoučem ø 350 mm MKS 350 H poloautomatické provedení Stabilní a robustní konstrukce Sériově dvě řezné rychlosti Hlava stroje sklopná o ±45 Převody do pomala běží v olejové lázni Membránové chladící čerpadlo s filtrem Rychloupínací svěrák upíná obrobek z obou stran řezu a zaručuje tak přesný řez bez otřepů Svěrák je podélně posuvný a vhodný pro dlouhé řezy a drážky Rychloupínací svěrák sklopný o 45 vlevo a 45 vpravo Nastavitelná ochranná spojka kotouče Pohyblivý kryt kotouče zajišťuje optimální bezpečnost při řezu Transformované řídící napětí 24 V, s nouzovým vypínačem, hlavním vypínačem, voličem otáček a ochranou proti přetížení Ovládací rukojeť s bezpečnostním spínačem MKS 351 je vzhledem k nízkým otáčkám obzvlášť vhodná pro zpracování ušlechtilé oceli Sklopená řezná hlava Otočený svěrák Novinka MKS 350 / MKS 351 Obsah dodávky: Chladící zařízení Délkový doraz 500 mm Nastavovací nástroj Pilový kotouč a podstavec stroje není součástí dodávky! Typ MKS 350 MKS 351 MKS 350 H Objednací číslo Kč Kč Kč Technická data Výkon motoru / W / 400 V / W / 400 V / W / 400 V Otáčky 40/80 ot./min 20/40 ot./min 40/80 ot./min Rozsah upínání svěráku 120 mm 120 mm 120 mm Průměr pilového kotouče Ø 350 mm Ø 350 mm Ø 350 mm Rozměry v mm Hmotnost 210 kg 210 kg 280 kg 20

21 Kovoobráběcí stroje Řezání Volitelné příslušenství Funkce poloautomatu MKS 350 H Utažení svěráku a spuštění motoru Spuštění pily do řezu Vypnutí motoru a návrat hlavy pily do výchozí polohy Otevření svěráku Novinka Magnetický nástroj na odstraňování třísek Chipmag Objednací číslo: Cena: 749 Kč Mikrodávkovací přístroj MD 1 Pro okružní a pásové pily, Objednací č.: Cena: Kč 4) Rozprašovací hlava Objednací č.: Cena: Kč MKS 350 H Obsah dodávky: Chladící zařízení Délkový oraz 500 mm Nastavovací nástroj Podstavec stroje Pilový kotouč není součástí dodávky! Mikrodávkovací přístroj MD2 Univerzálně použitelný pro přimazávání ostří a tvářecích nástrojů malými dávkami maziva Oddělené vedení vzduchu a spreje zabraňuje dokapávání S mimořádně velkou nádobou na mazivo, frekvenčně řízeným čerpadlem a rozprašovací hlavou Objednací číslo: Cena: Kč 4) Řezný výkon MKS 350 / MKS 351 / MKS 350 H ) ) ) Řez probíhá ve směru svěráku, který omezuje řeznou kapacitu 2) Řez probíhá ven od svěráku. Volitelné příslušenství Obj. číslo Podstavec pro MKS 350/ Kč Pilový kotouč HSS, DM05 Ø 350 2,5 / 32 mm t4 1) Kč Pilový kotouč HSS, DM05 Ø 350 2,5 / 32 mm t6 1) Kč Koncentrované chladivo 5 l Kč Náplň pro mikrodávkovací přístroj 5 l Kč Montáž mikrodávkovacího přístroje Kč 3) t = dělení zubů 4) Cena bez montáže na pilu 21

22 Okružní pily na kov MKS 315 V manuální vertikální okružní pila na kov s listem ø 315 mm MKS 316 V provedení se sníženými otáčkami pro řezání ušlechtilé oceli Stabilní a robustní konstrukce Jednoduché a bezproblémové ovládání Dvě řezné rychlosti Hlava stroje je vedena vertikálně, s rybinovým vedením a nastavitelnou klínovou lištou, sklopná o 45 vlevo a 60 vpravo, s aretací na 45, 0, -45, 60 Nastavitelný hloubkový doraz pro vertikální zdvih hlavy pily Převody do pomala běží tiše v olejové lázni Chladící čerpadlo s filtrem chladiva Dělený proud chladiva pro lepší mazání listu pily Upínací systém svěráku minimalizu vznik otřepů Přerušovač třísek pro čištění listu Transformované řídící napětí 24 V, s nouzovým vypínačem, hlavním vypínačem, voličem otáček a ochranou proti přetížení Ovládací rukojeť s bezpečnostním spínačem Novinka Typ MKS 315 V MKS 316 V Objednací číslo Kč Kč Technická data Výkon motoru 400 V / W / W Otáčky 33/66 ot./min 17/34 ot./min Rozsah upínání svěráku 160 mm 160 mm Průměr kotouče Ø 315 mm Ø 315 mm Rozměry v mm Hmotnost 270 kg 270 kg Řezný výkon Obsah dodávky Chladící zařízení s filtrem Podpěra materiálu s válečkem Délkový doraz 500 mm Nastavovací nástroj Magnetický přístroj na odstraňování třísek Chipmag Pilový kotouč není součástí dodávky Volitelné příslušenství Obj. číslo Pilový kotouč HSS, DM05 Ø 315 2,5 / 32 mm, t4 1) Kč Pilový kotouč HSS, DM05 Ø 315 2,5 / 32 mm, t6 1) Kč Pilový kotouč HSS, DM05 Ø 315 2,5 / 32 mm, t8 1) Kč Koncentrované chladivo 5 l Kč Chipmag (přístroj na odstraňování třísek) Kč Mikrodávkovací přístroj MD1 230 V Kč 2) Rozprašovací hlava MD 1 pro okruž./pásové pily Kč 2) Mikrodávkovací přístroj MD2 230 Volt Kč 2) Montáž mikrodávkovacího přístroje Kč Náplň pro mikrodávkovací přístroj 5 l Kč 1) t = dělení zubů 2) Cena bez montáže na pilu

23 Okružní pily na kov Kovoobráběcí stroje Řezání MKS 350 V manuální vertikální okružní pila na kov s kotoučem ø 350 mm Stabilní a robustní konstrukce Jednoduché a bezproblémové ovládání Dvě řezné rychlosti Hlava stroje s vertikálním vedením, s rybinovým vodítkem a nastavitelnou klínovou lištou, sklopná o 45 vlevo a 60 vpravo, s aretací na 45, 0, -45, 60 Nastavitelná hloubková zarážka pro vertikální zdvih hlavy pily Převody do pomala běží tiše v olejové lázni Chladící čerpadlo s filtrem chladiva Rozdělení produ chladiva pro lepší mazání listu pily Upínací systém svěráku minimalizu vznik otřepů Přerušovač třísek pro čištění listu Transformované řídící napětí 24 V, s nouzovým vypínačem, hlavním vypínačem, volečm otáček, nulovým spouštěčem a ochranou proti přetížení Ovládací rukojeť s bezpečnostním spínačem Novinka Typ MKS 350 V Objednací číslo Kč Technická data Výkon motoru Otáčky Rozsah upínání strojního svěráku Průměr pilového kotouče Rozměry Hmotnost Řezný výkon / W / 400 V 36/72 ot./min 185 mm Ø 350 mm mm 450 kg Rozsah dodávky Chladící zařízení s filtrem Podpěra materiálu 1 m s válečkem Délkový doraz 500 mm Nastavovací nástroj Pilový kotouč není součástí dodávky Magnetický nástroj na odstraňování třísek Chipmag Volitelné příslušenství Objednací číslo Pilový kotouč HSS, DM05 Ø 350 2,5 / 32 mm, t4 1) Kč Pilový kotouč HSS, DM05 Ø 350 2,5 / 32 mm, t6 1) Kč Pilový kotouč HSS, DM05 Ø 350 2,5 / 32 mm, t8 1) Kč Pilový kotouč HSS, DM05 Ø 350 2,5 / 32 mm, t10 1) Kč Koncentrované chladivo 5 l Kč Chipmag (nástroj na odstraňování třísek) Kč Mikrodávkovací přístroj MD1-230 V Kč 2) Rozprašovací hlava MD 1 pro okruž./pásové pily Kč 2) Mikrodávkovací přístroj MD2-230 V Kč 2) Montáž mikrodávkovacího přístroje Kč Náplň pro mikrodávkovací přístroj 5 l Kč 1) t = dělení zubů 2) Cena bez montáže na pilu 23

24 Kotoučové pily na lehké kovy LMS 400 manuální pila na lehké kovy Manuální okružní pila pro řezání plného materiálu a profilů z hliníku a slitin lehkých kovů Stabilní a robustní konstrukce Jednoduché a bezproblémové ovládání Přesný řez Hlava pily otočná o 45 vlevo a 45 vpravo pomocí polohovacích šroubů Hlava pily sklopná o 45 vlevo Otočný talíř uložený na ložiskách Hřídel pily uložená na ložiskách Dva ruční svěráky s teflonovými upínacími čelistmi Transformované řídící napětí 24 V, s nouzovým vypínačem, hlavním vypínačem a ochranou proti přetížení Ovládací rukojeť s bezpečnostním spínačem Mikrodávkovací přístroj MD 1 Pro okružní a pásové pily, Objednací č.: Cena: Kč 4) Rozprašovací hlava Objednací č.: Cena: Kč Novinka Mikrodávkovací přístroj MD2 Univerzálně použitelný pro přimazávání ostří a tvářecích nástrojů malými dávkami maziva Oddělené vedení vzduchu a spreje zabraňuje dokapávání S mimořádně velkou nádobou na mazivo, frekvenčně řízeným čerpadlem a rozprašovací hlavou Objednací číslo: Cena: Kč 4) Typ LMS 400 Objednací číslo Kč Technická data Výkon motoru Otáčky Rozsah upínání svěráku Průměr pilového kotouče Rozměry Hmotnost Řezný výkon W / 400 V ot./min 220 mm Ø 400 mm mm 160 kg Obsah dodávky Délkový doraz 500 mm Nastavovací nástroj Volitelné příslušenství Objednací číslo Podstavec stroje Kč Pilový kotouč HM, Ø / 32 mm, t48 pozitiv Kč Mikrodávkovací přístroje MD1 230 V Kč 2) Rozprašovací hlava MD 1 pro okruž./pás. pily Kč 2) Mikrodávkovací přístroj MD2 230 V Kč 2) Montáž mikrodávkovacího přístroje Kč Náplň pro mikrodávkovací přístroj 5 l Kč 1) t = dělení zubů 2) Cena bez montáže na pilu

25 Kotoučové pily na lehké kovy Kovoobráběcí stroje Řezání LMS 400 H poloautomatická kotoučová pila na lehké kovy Poloautomatická okružní pila na řezání plného materiálu a profilů z hliníku a slitin lehkých kovů Stabilní a robustní konstrukce Jednoduchá a bezproblémová obsluha Přesný řez Hlava pily otočná o 45 vlevo a 45 vpravo Jednoduché otáčení hlavy pily o 45 pomocí pohohovacích šroubů Otočný talíř a hřídel pily uložené na ložiskách Dva pneumatické rychloupínací svěráky s teflonovými čelistmi Funkce poloautomatu: Utažení svěráku a spuštění motoru Spuštění pily do řezu Vypnutí motoru a návrat hlavy pily do výchozí polohy Otevření svěráku Novinka Typ LMS 400 H Objednací číslo Kč Technická data Výkon motoru Otáčky Upínací rozsah svěráku Průměr pilového kotouče Rozměry Hmotnost Řezný výkon (mm) W / 400 V ot./min 220 mm Ø 400 mm mm 210 kg Obsah dodávky Podstavec stroje Podpěra materiálu s válečkem Délkový doraz 500 mm Nastavovací nástroj Mikrodávkovací přístroj MD1 S přídržným magnetem Volitelné příslušenství Objednací číslo Pilový kotouč HM, Ø mm, t48 positiv Kč Mikrodávkovací přístroj MD1 230 V Kč 2) Rozprašovací hlava MD 1 pro okruž./pás. pily Kč 2) Mikrodávkovací přístroj MD2 230 V Kč 2) Montáž mikrodávkovacího přístroje Kč Náplň pro mikrodávkovací přístroj 5 l Kč 1) t = dělení zubů 2) Cena bez montáže na pilu 25

26 Drážkovačka Drážkovačka model 050 stroj určený pro velmi produktivní výrobu vnitřních i vnějších průchozích drážek pro pera a klíny do nábojů řemenic, ozubených kol apod. Drážky lze zhotovovat do různých kovových i nekovových materiálů Velkou výhodou tohoto stroje je rychlá výměna drážkovací jehly včetně přeseřízení stroje, takže se velmi dobře hodí do všech provozů a dílen s maloserio vou a/nebo zakázkovou výrobou Stroj je nenáročný na údržbu a vyžaduje jen pra vi del né čištění a domazání kluzných ploch Indexovací zařízení (volitelné pří slu šen ství) zjednodušuje upnutí dílce a výrobu více drážek na jednom dílci Přísuv obrobku upnutého na stole se provádí pomocí ruční páky Drážkovací jehla kmitá 54 za minutu Masivní tuhý stojan ze svařované konstrukce Pomocné prisma k snadnému upnutí dílce 2 ks Argumenty, které Vás přesvědčí Tříbodové vedení drážkovací jehly v ložiskách Nastavitelné vedení podle výšky obrobku a šířky jehly Volitelné příslušenství: Indexovací zařízení slouží k výrobě více drážek na jednom kuse. (Není ve standardní výbavě) Objednací číslo: : Kč Doraz k přesnému nastavení hloubky drážky Ukázky průchozích drážek vyrobených drážkovačkou 050 Jemné nastavení kolmosti jehly Rychloupínací páka pro zajištění ramene Typ model 050 Objednací číslo Kč Technická data Základna stroje (š h) mm Rozteč kotevních otvorů (š h) mm Rozměry (v š h) mm Rozměr stolu mm Výška stolu od podlahy 880 mm Posuv stolu 30 mm Hmotnost bez obalu 330 kg Počet zdvihů drážkovací jehly 54 za minutu Výkon motoru W Minimální výška dílce rozteč zubů +2 mm Maximální výška dílce jehla 5, 6 a 8 90 mm ostatní jehly 170 mm 26 Standardní šířky a rozteče zubů drážkovacích jehel (jehly jsou vyráběny v toleranci P9) Šířka Rozteč Obj. číslo 5 mm 7 mm Kč 6 mm 10 mm Kč 8 mm 14 mm Kč 10 mm 18 mm Kč 12 mm 18 mm Kč 14 mm 22 mm Kč 16 mm 22 mm Kč 18 mm 25 mm Kč 20 mm 25 mm Kč Je možno vyrobit atypickou drážkovací jehlu. V tomto případě je nutno počítat s potřebnou výrobní lhůtou a vyšší cenou. Rameno lze odklopit dozadu pro snadnou výměnu dílce

27 Jádrové vrtání Magnetické vrtačky MB 351 MB 502 MB 754 MB 300 auto Příslušenství Jádrové vrtáky Karnasch Upínače Řezné pasty a kapaliny Thermdrill technologie tepelného tváření otvorů Thermdrill Nástroje Sady Příslušenství

28 Magnetické vrtačky Kovoobráběcí stroje Magnetické vrtačky řady MB. Kvalitní stroje pro mnohostranné použití. MB 300 auto s automatickým posuvem pinoly. Vrtačky speciálně konstruované pro vrtání ocelí Výkonný motor pro nejobtížnější práce Pro jádrové vrtáky s 19 mm weldonovou stopkou Stabilní vedení vrtáku pomocí dlouhého vedení pinoly Stroj je uzemněn s dvojitou izolaci, proto je ideální pro staveniště Velká magnetická přídržná síla Vysoce kvalitní konstrukce Chladicí médium je přiváděno středem nástroje Jednoduchá změna režimu jádrového vrtání na režim plného vrtání Rychloupínání jádrových vrtáků (u MB 351 a 502) MB 502 Dvě rychlosti 230/300 ot./min. Výkon motoru W Max. magnetická přídržná síla N MB 754 Čtyři rozsahy otáček 90/120/180/230 ot./min. Výkon motoru W Max. magnetická přídržná síla N MB 351 Jedna rychlost Rychloupínání Výkon motoru W Vyobrazený jádrový vrták není součástí dodávky MB 502 Dvě rychlosti Rychloupínání Výkon motoru W Vyobrazený jádrový vrták není součástí dodávky MB rychlosti Výkon motoru W Vyobrazený jádrový vrták není součástí dodávky Typ MB 351 MB 502 MB 754 MB 300 auto Objednací číslo Kč Kč Kč Kč Technická data Max. ø vrtáku / Jádrový vrták 35 mm 50 mm 75 mm 35 mm / 30 mm 4 Max. hloubka vrtání / Jádrový vrták 50 mm 75 mm 50 mm 50 mm / 45 mm 4 Max. ø vrtáku / Běžný vrták 1 13 mm 16 mm 32 mm 13 mm 5 Max. hloubka vrtání / Běžný vrták mm 110 mm 150 mm 110 mm 5 Max. ø vrtáku / Běžný vrták mm - Max. hloubka vrtání / Běžný vrták mm - Upínka weldonové hřídele 19 mm 19 mm 19 mm 19 mm Otáčky ot./min 230/300 ot./min 90/120/180/230 ot./min 350 ot./min Výkon motoru W W W W Napájecí napětí 230 V / 50 Hz 230 V / 50 Hz 230 V / 50 Hz 230 V / 50 Hz Rozměry magnetické základny mm mm mm mm Přídržná síla kgf / N kgf / N kgf / N kgf / N Hlavní rozměry stroje mm mm mm mm Hmotnost 13 kg 23 kg 25 kg 16,5 kg 1 Při použítí nástavce a sklíčidla 2 Při použití nástavce MK3 a sklíčidla 3 Při zatížení 4 Ruční posuv/ Automatický posuv 5 Vrtání pomocí běžných vrtáků jen s ručním posuvem! 28

29 Kovoobráběcí stroje Vrtání Jádrové vrtání velké průměry lze vrtat ekonomičtěji a rychleji než pomocí plného vrtání. Čas + náklady: Plné vrtání Plné vrtání: U velkých průměrů nutné předvrtání Velká obráběná plocha Horší kvalita povrchu Úspora až Čas + náklady: Jádrové vrtání Jádrové vrtání: Není nutné centrování a předvrtání Menší obráběná plocha = nižší spotřeba energie Vrtání velkých průměrů až do ø 75 mm (MB 754) Rychlejší práce a vyšší kvalita povrchu Rychloupínací systém umožňuje výměnu nástroje během několika vteřin Stabilní vedení vrtáku pomocí dlouhého vedení pinoly MB 300 auto s automatickým posuvem pinoly Více rozsahů otáček u modelů MB 502 a MB 754 MB 300 auto Automatický posuv pinoly pro ekonomickou a snadnou práci. Během vrtání je možné se věnovat jiné činnosti nebo např. pracovat současně na více strojích. Vyobrazený jádrový vrták není součástí dodávky Rozsah dodávky MB 351, MB 502, MB 754 Nádobka na chladící kapalinu Ochranný štítek Montážní klíče Kufr pro uložení stroje Bezpečnostní řetěz Vyrážecí klín (MB 754) Motory jsou dimenzovány speciálně pro vrtání oceli Sada jádrových vrtáků 6 ks, hl. vrtání 30 mm Ø 14 / 16 / 18 / 20 / 22 / 26 mm V praktické krabici Weldon 19 mm, hloubka vrtání 25 mm Objednací číslo: : Kč Magnetický sběrač třísek K odstraňování třísek při vrtání, frézování, soustružení atd. Univerzální a rychlé použití na obtížně přístupných místech, např. k čištění vnitřních ploch při jádrovém vrtání Bezpečné a čisté pracovní prostředí Objednací číslo: : 749 Kč Jednoduchý přechod z jádrového na plné vrtání 29

30 agnetbohrmaschinen Příslušenství pro magnetické vrtačky Metallkraft Příslušenství pro MB 351 Příslušenství pro MB 502 Příslušenství pro MB 754 Nástavec pro sklíčidlo 13 mm Objednací číslo: : 219 Kč Nástavec pro sklíčidlo 16 mm Objednací číslo: : 239 Kč Nástavec MK 3 Objednací č.: : 939 Kč Sklíčidlo 1,5 13 mm a klíč, Objednací č.: : 199 Kč Nové provedení * Rychloupínací sklíčidlo pro korunkové vrtáky, Objednací číslo: : Kč + Sklíčidlo 1 16 mm a klíč Objednací č.: : 319 Kč Nové provedení * Rychloupínací sklíčidlo M24 pro korunkové vrtáky Objednací č.: : Kč + Sklíčidlo 1 16 mm a klíč Objednací č.: : 319 Kč Závitovací hlava pro Objednací č. M3 M Kč M8 M Kč + * Umožňuje použití všech typů jádrových vrtáků uvedených v tomto katalogu. * Umožňuje použití všech typů jádrových vrtáků uvedených v tomto katalogu. Kleštiny do závitovací hlavy Velikost Obj. číslo M Kč M Kč M Kč M Kč M Kč M Kč M Kč M Kč Magnetický sběrač třísek K odstraňování třísek při vrtání, frézování, soustružení atd. Univerzální a rychlé použití na obtížně přístupných místech, např. k čištění vnitřních ploch při jádrovém vrtání Bezpečné a čisté pracovní prostředí Objednací číslo: : 749 Kč Sada jádrových vrtáků 6 ks, hl. vrtání 30 mm Ø 14 / 16 / 18 / 20 / 22 / 26 mm V praktické krabici Weldon 19 mm, hloubka vrtání 25 mm Objednací číslo: : Kč 30
