Strojní pásová pila INDIVIDUAL DGH

Transkript

1 FIPAS pily na kov s.r.o Czech Strojní pásová pila INDIVIDUAL DGH 1. Zobrazení stroje Změna technických parametrů vyhrazena BOMAR, spol. s r.o. 2. Krátký popis pily a standardní vybavení Stroj Individual DGH je poloautomatická pásová pila s možností dvojitých úhlových řezů, ve dvousloupovém provedení. Rozsah natáčení pily je plynulý od 60 vpravo do 60 vlevo. Model Individual DGH disponuje hydraulickým plnozdvihovým upínacím svěrákem a snadno ovladatelným řízením s jasným zobrazením textu. Strana 1

2 FIPAS pily na kov s.r.o Czech Standardní vybavení Dvousloupová konstrukce. Pilové rameno je uloženo na předepnutých lineárních vedeních Oboustranné natáčení ramene s rozsahem řezných úhlů 60 vpravo a 60 vlevo Digitální ukazatel úhlu natočení ramene. Hydraulický plnozdvihový upínací svěrák Plynule nastavitelná rychlost pilového pásu Velmi precizní tvrdokovové vedení pilového pásu zaručující přesnost řezu. Plynule nastavitelný posuv ramene pily do řezu a přítlak do řezu Automatická regulace přítlaku pilového pásu do řezu v závislosti na odporu řezaného materiálu. Automatické vypnutí stroje v případě nenapnutého nebo přetrženého pilového pásu. Digitální omezení výšky zdvihu ramene. Výkonný a spolehlivý motor pohonu pilového pásu 4,0 kw Moderní řízení s textovým zobrazením a fóliovou klávesnicí Volně polohovatelný ovládací pult Velký hydraulický agregát Stroj v provedení dle aktuálních norem CE a bezpečnostních předpisů 3. Technický popis 3.1 Podstavec stroje Masivní svařovaná konstrukce odolná proti zkrutu, s integrovanou nádrží na chladící kapalinu a odnímatelnou vanou na třísky. 3.2 Rameno pily Stabilní svařovaná konstrukce odolná proti vibracím se skořepinovou konstrukcí zajišťuje vysoce tichý chod a precizní řezy pily. Rameno pily je nakloněno vůči ploše pro uložení materiálu v úhlu 2. To umožňuje velmi krátký řezný kanál u profilů a nosníků. Díky krátkému řeznému kanálu lze použít jemnější ozubení a tím pádem nastavit i vyšší rychlost posuvu do řezu. Prodlužuje se životnost pilového pásu, významně se snižují řezné časy a zvyšuje se přesnost řezu. Strana 2

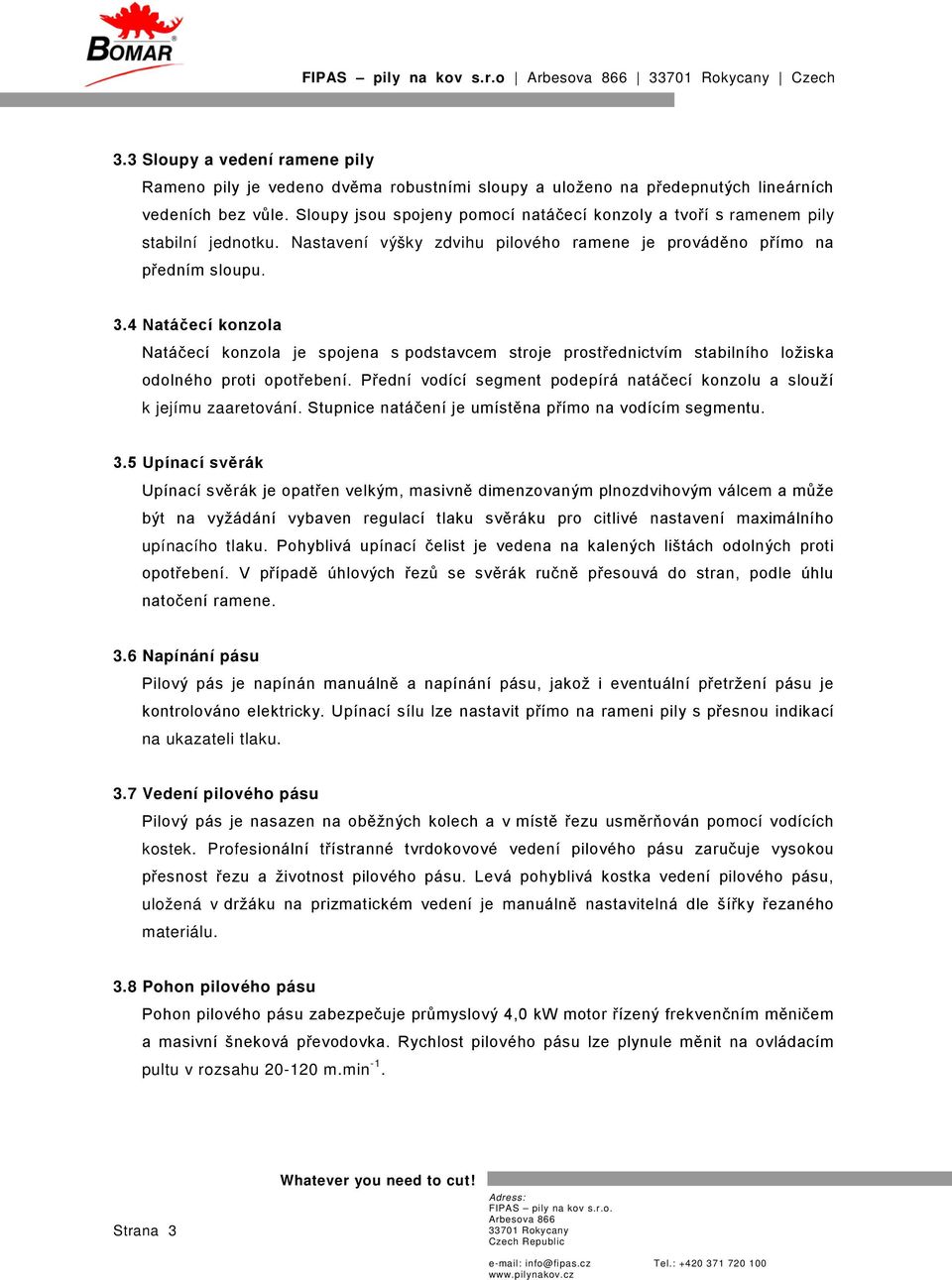

3 FIPAS pily na kov s.r.o Czech 3.3 Sloupy a vedení ramene pily Rameno pily je vedeno dvěma robustními sloupy a uloženo na předepnutých lineárních vedeních bez vůle. Sloupy jsou spojeny pomocí natáčecí konzoly a tvoří s ramenem pily stabilní jednotku. Nastavení výšky zdvihu pilového ramene je prováděno přímo na předním sloupu. 3.4 Natáčecí konzola Natáčecí konzola je spojena s podstavcem stroje prostřednictvím stabilního ložiska odolného proti opotřebení. Přední vodící segment podepírá natáčecí konzolu a slouží k jejímu zaaretování. Stupnice natáčení je umístěna přímo na vodícím segmentu. 3.5 Upínací svěrák Upínací svěrák je opatřen velkým, masivně dimenzovaným plnozdvihovým válcem a může být na vyžádání vybaven regulací tlaku svěráku pro citlivé nastavení maximálního upínacího tlaku. Pohyblivá upínací čelist je vedena na kalených lištách odolných proti opotřebení. V případě úhlových řezů se svěrák ručně přesouvá do stran, podle úhlu natočení ramene. 3.6 Napínání pásu Pilový pás je napínán manuálně a napínání pásu, jakož i eventuální přetržení pásu je kontrolováno elektricky. Upínací sílu lze nastavit přímo na rameni pily s přesnou indikací na ukazateli tlaku. 3.7 Vedení pilového pásu Pilový pás je nasazen na oběžných kolech a v místě řezu usměrňován pomocí vodících kostek. Profesionální třístranné tvrdokovové vedení pilového pásu zaručuje vysokou přesnost řezu a životnost pilového pásu. Levá pohyblivá kostka vedení pilového pásu, uložená v držáku na prizmatickém vedení je manuálně nastavitelná dle šířky řezaného materiálu. 3.8 Pohon pilového pásu Pohon pilového pásu zabezpečuje průmyslový 4,0 kw motor řízený frekvenčním měničem a masivní šneková převodovka. Rychlost pilového pásu lze plynule měnit na ovládacím pultu v rozsahu m.min -1. Strana 3

4 FIPAS pily na kov s.r.o Czech 3.9 Posuv do řezu a regulace tlaku do řezu Posuv ramene do řezu je prováděn hydraulicky pomocí hydraulického válce a nastavuje se na ovládacím panelu. Tlak do řezu je permanentně kontrolován automatickou regulací tlaku do řezu a přizpůsobován tvaru materiálu. Citlivost regulace tlaku do řezu může být nastavena individuálně dle tvaru materiálu a jeho jakosti Hydraulické zařízení Hydraulický agregát je dimenzován jako masivní a je umístěn na dobře přístupném místě na přední straně stroje. Blok ventilů hydraulického zařízení je oddělen kvůli zajištění jednoduché údržby a nastavení Ovládací prvky a řízení Veškeré ovládací prvky pásové pily jsou sdruženy na volně polohovatelném ovládacím panelu. Řízení má srozumitelnou strukturu a umožňuje novým uživatelům rychlý vstup díky zobrazení textu a dialogovému systému. 4. Průběh pracovního procesu Vložení a srovnání materiálu Nastavení ramene pily na potřebnou výšku zdvihu Nastavení ramene pily na požadovaný úhel natočení a jeho fixace Případné posunutí svěráku Nastavení citlivosti regulace tlaku do řezu Spuštění poloautomatického cyklu pomocí tlačítka START Nastavení rychlosti pilového pásu, případně upravení rychlosti Materiál se prořízne a rameno pily se zvedne opět do horní výchozí polohy Motor pohonu pilového pásu se vypne a svěrák se otevře 5. Možné varianty automatizace Pro automatizaci pásové pily Individual DGH jsou k dispozici různé varianty. Pro jednodušší ovládání může být pila vybavena elektromechanickým přestavováním ramene do úhlového řezu. Potom je natáčení ramene ovládáno z panelu. Strana 4

5 FIPAS pily na kov s.r.o Czech Poháněné tratě ve spojení s NC měřícím dorazem vybaveného automatickým zpomalováním a vypnutím pohybu materiálu, umožňují téměř automatické řezání tyčí i u velkých délek. Ve spojení s podávacím systémem může být stroj přizpůsoben plně automatickému řešení s dlouhými délkami podání dle požadavku zákazníka. 6. Technická data Řezné rozsahy 90 /0 460 mm 620 x 460 mm 620 x 460 mm 540 x 540 mm 45 R 420 mm 420 x 190 mm 380 x 460 mm 470 x 470 mm 45 L 420 mm 440 x 180 mm 410 x 460 mm 510 x 510 mm 60 R 275 mm 280 x 110 mm 265 x 460 mm 310 x 310 mm 60 L 300 mm 300 x 280 mm 270 x 460 mm 320 x 320 mm Minimální otevření svěráku Minimální délka zbytkového materiálu Úložná výška materiálu Rozměry pilového pásu Výkon pohonu Řezná rychlost Rozměry: Šířka Délka Výška Celková hmotnost 5 mm? mm 775 mm 6645x54x1,3mm 4 kw m/min mm 3250 mm 2500 mm 2000 kg Strana 5

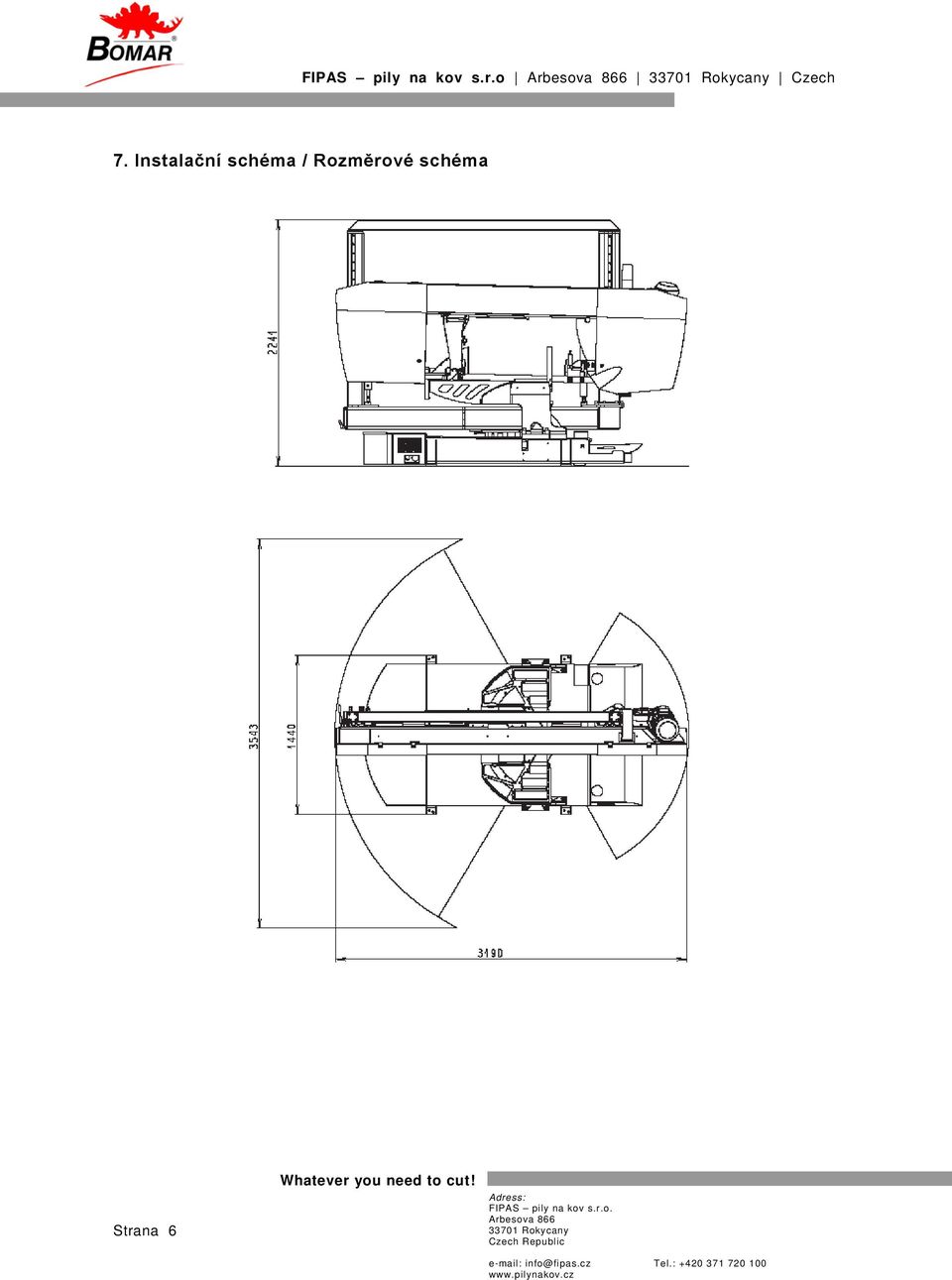

6 FIPAS pily na kov s.r.o Czech 7. Instalační schéma / Rozměrové schéma Strana 6
