1 Katalog strojů 2010 / 09 Kovoobráběcí stroje Dřevoobráběcí stroje Dřevoobráběcí stroje Kompresory a pneunářadí Manipulační technika

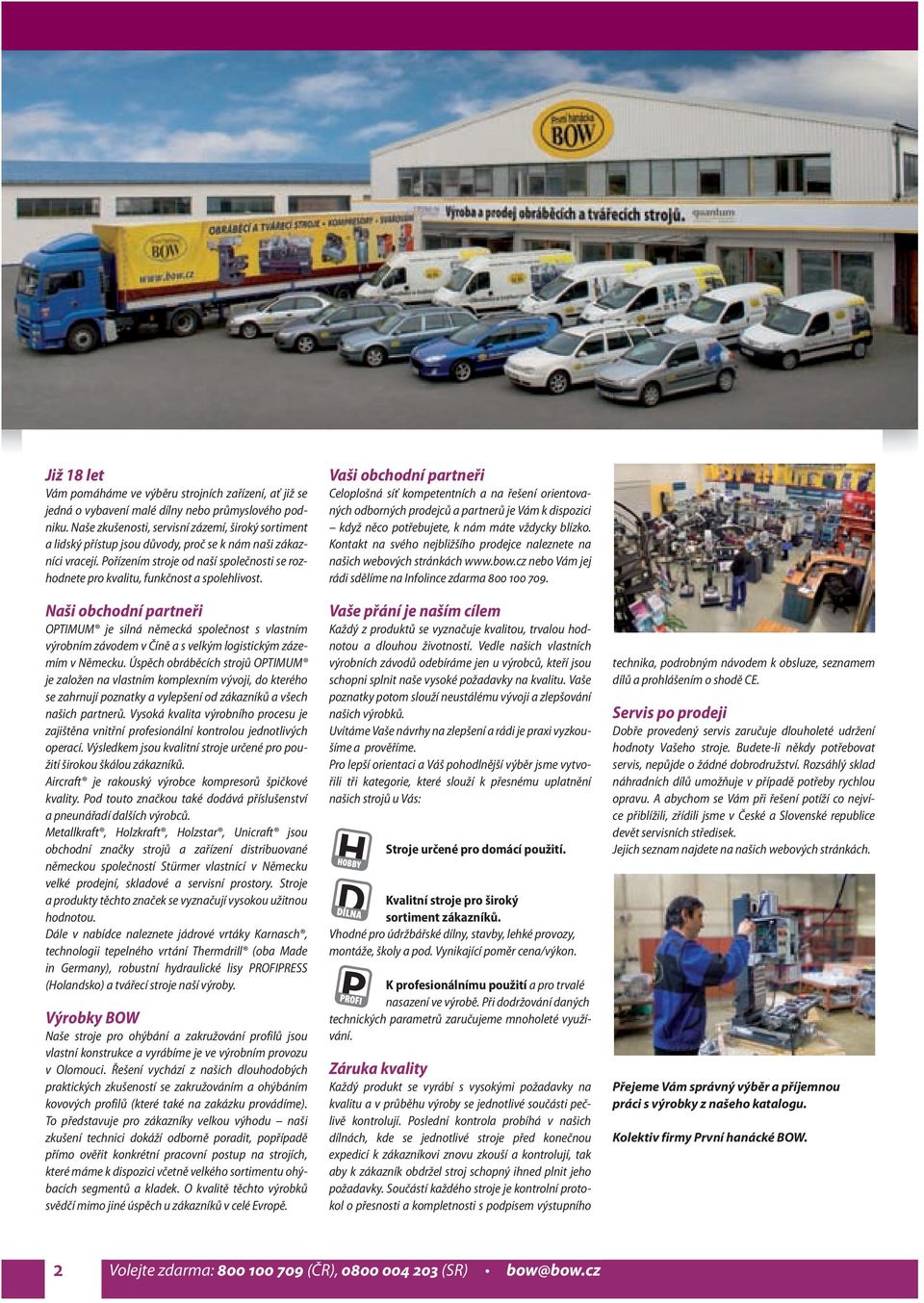

2 Již 18 let Vám pomáháme ve výběru strojních zařízení, ať již se jedná o vybavení malé dílny nebo průmyslového podniku. Naše zkušenosti, servisní zázemí, široký sortiment a lidský přístup jsou důvody, proč se k nám naši zákazníci vracejí. Pořízením stroje od naší společnosti se rozhodnete pro kvalitu, funkčnost a spolehlivost. Naši obchodní partneři OPTIMUM je silná německá společnost s vlastním výrobním závodem v Číně a s velkým logistickým zázemím v Německu. Úspěch obráběcích strojů OPTIMUM je založen na vlastním komplexním vývoji, do kterého se zahrnují poznatky a vylepšení od zákazníků a všech našich partnerů. Vysoká kvalita výrobního procesu je zajištěna vnitřní profesionální kontrolou jednotlivých operací. Výsledkem jsou kvalitní stroje určené pro použití širokou škálou zákazníků. Aircraft je rakouský výrobce kompresorů špičkové kvality. Pod touto značkou také dodává příslušenství a pneunářadí dalších výrobců. Metallkraft, Holzkraft, Holzstar, Unicraft jsou obchodní značky strojů a zařízení distribuované německou společností Stürmer vlastnící v Německu velké prodejní, skladové a servisní prostory. Stroje a produkty těchto značek se vyznačují vysokou užitnou hodnotou. Dále v nabídce naleznete jádrové vrtáky Karnasch, technologii tepelného vrtání Thermdrill (oba Made in Germany), robustní hydraulické lisy PROFIPRESS (Holandsko) a tvářecí stroje naší výroby. Výrobky BOW Naše stroje pro ohýbání a zakružování profilů jsou vlastní konstrukce a vyrábíme je ve výrobním provozu v Olomouci. Řešení vychází z našich dlouhodobých praktických zkušeností se zakružováním a ohýbáním kovových profilů (které také na zakázku provádíme). To představuje pro zákazníky velkou výhodu naši zkušení technici dokáží odborně poradit, popřípadě přímo ověřit konkrétní pracovní postup na strojích, které máme k dispozici včetně velkého sortimentu ohýbacích segmentů a kladek. O kvalitě těchto výrobků svědčí mimo jiné úspěch u zákazníků v celé Evropě. Vaši obchodní partneři Celoplošná síť kompetentních a na řešení orientovaných odborných prodejců a partnerů je Vám k dispozici když něco potřebujete, k nám máte vždycky blízko. Kontakt na svého nejbližšího prodejce naleznete na našich webových stránkách nebo Vám jej rádi sdělíme na Infolince zdarma Vaše přání je naším cílem Každý z produktů se vyznačuje kvalitou, trvalou hodnotou a dlouhou životností. Vedle našich vlastních výrobních závodů odebíráme jen u výrobců, kteří jsou schopni splnit naše vysoké požadavky na kvalitu. Vaše poznatky potom slouží neustálému vývoji a zlepšování našich výrobků. Uvítáme Vaše návrhy na zlepšení a rádi je praxi vyzkoušíme a prověříme. Pro lepší orientaci a Váš pohodlnější výběr jsme vytvořili tři kategorie, které slouží k přesnému uplatnění našich strojů u Vás: Stroje určené pro domácí použití. Kvalitní stroje pro široký sortiment zákazníků. Vhodné pro údržbářské dílny, stavby, lehké provozy, montáže, školy a pod. Vynikající poměr cena/výkon. K profesionálnímu použití a pro trvalé nasazení ve výrobě. Při dodržování daných technických parametrů zaručujeme mnoholeté využívání. Záruka kvality Každý produkt se vyrábí s vysokými požadavky na kvalitu a v průběhu výroby se jednotlivé součásti pečlivě kontrolují. Poslední kontrola probíhá v našich dílnách, kde se jednotlivé stroje před konečnou expedicí k zákazníkovi znovu zkouší a kontrolují, tak aby k zákazník obdržel stroj schopný ihned plnit jeho požadavky. Součástí každého stroje je kontrolní protokol o přesnosti a kompletnosti s podpisem výstupního technika, podrobným návodem k obsluze, seznamem dílů a prohlášením o shodě CE. Servis po prodeji Dobře provedený servis zaručuje dlouholeté udržení hodnoty Vašeho stroje. Budete-li někdy potřebovat servis, nepůjde o žádné dobrodružství. Rozsáhlý sklad náhradních dílů umožňuje v případě potřeby rychlou opravu. A abychom se Vám při řešení potíží co nejvíce přiblížili, zřídili jsme v České a Slovenské republice devět servisních středisek. Jejich seznam najdete na našich webových stránkách. Přejeme Vám správný výběr a příjemnou práci s výrobky z našeho katalogu. Kolektiv firmy První hanácké BOW. 2 Volejte zdarma: (ČR), (SR) bow@bow.cz

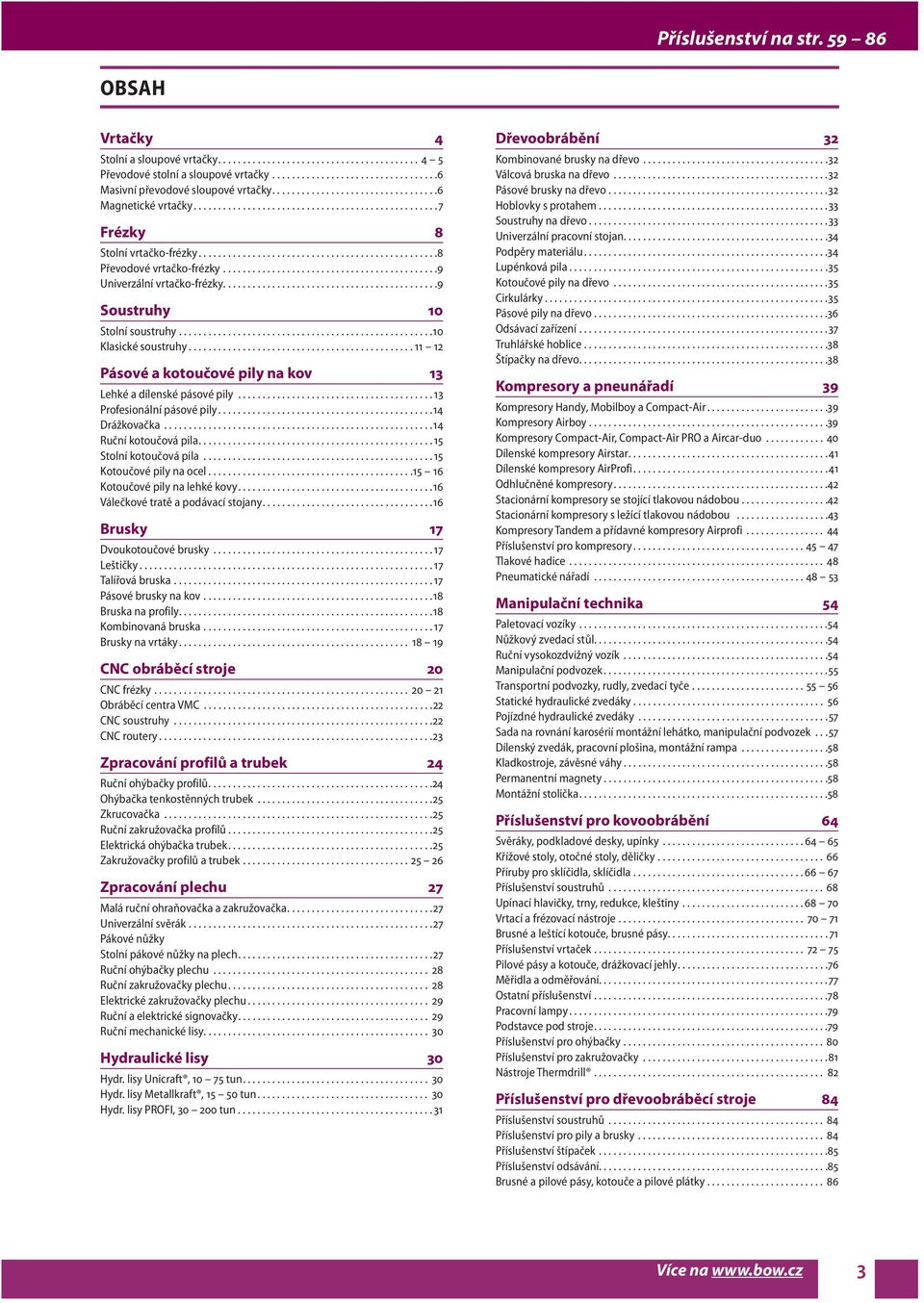

3 Příslušenství na str OBSAH Vrtačky 4 Stolní a sloupové vrtačky Převodové stolní a sloupové vrtačky Masivní převodové sloupové vrtačky Magnetické vrtačky Frézky 8 Stolní vrtačko-frézky Převodové vrtačko-frézky Univerzální vrtačko-frézky Soustruhy 10 Stolní soustruhy Klasické soustruhy Pásové a kotoučové pily na kov 13 Lehké a dílenské pásové pily Profesionální pásové pily Drážkovačka Ruční kotoučová pila Stolní kotoučová pila Kotoučové pily na ocel Kotoučové pily na lehké kovy Válečkové tratě a podávací stojany Brusky 17 Dvoukotoučové brusky Leštičky Talířová bruska Pásové brusky na kov Bruska na profily Kombinovaná bruska Brusky na vrtáky CNC obráběcí stroje 20 CNC frézky Obráběcí centra VMC CNC soustruhy CNC routery Zpracování profilů a trubek 24 Ruční ohýbačky profilů Ohýbačka tenkostěnných trubek Zkrucovačka Ruční zakružovačka profilů Elektrická ohýbačka trubek Zakružovačky profilů a trubek Zpracování plechu 27 Malá ruční ohraňovačka a zakružovačka Univerzální svěrák Pákové nůžky Stolní pákové nůžky na plech Ruční ohýbačky plechu Ruční zakružovačky plechu Elektrické zakružovačky plechu Ruční a elektrické signovačky Ruční mechanické lisy Hydraulické lisy 30 Hydr. lisy Unicraft, tun Hydr. lisy Metallkraft, tun Hydr. lisy PROFI, tun Dřevoobrábění 32 Kombinované brusky na dřevo Válcová bruska na dřevo Pásové brusky na dřevo Hoblovky s protahem Soustruhy na dřevo Univerzální pracovní stojan Podpěry materiálu Lupénková pila Kotoučové pily na dřevo Cirkulárky Pásové pily na dřevo Odsávací zařízení Truhlářské hoblice Štípačky na dřevo Kompresory a pneunářadí 39 Kompresory Handy, Mobilboy a Compact-Air Kompresory Airboy Kompresory Compact-Air, Compact-Air PRO a Aircar-duo Dílenské kompresory Airstar Dílenské kompresory AirProfi Odhlučněné kompresory Stacionární kompresory se stojící tlakovou nádobou Stacionární kompresory s ležící tlakovou nádobou Kompresory Tandem a přídavné kompresory Airprofi Příslušenství pro kompresory Tlakové hadice Pneumatické nářadí Manipulační technika 54 Paletovací vozíky Nůžkový zvedací stůl Ruční vysokozdvižný vozík Manipulační podvozek Transportní podvozky, rudly, zvedací tyče Statické hydraulické zvedáky Pojízdné hydraulické zvedáky Sada na rovnání karosérií montážní lehátko, manipulační podvozek...57 Dílenský zvedák, pracovní plošina, montážní rampa Kladkostroje, závěsné váhy Permanentní magnety Montážní stolička Příslušenství pro kovoobrábění 64 Svěráky, podkladové desky, upínky Křížové stoly, otočné stoly, děličky Příruby pro sklíčidla, sklíčidla Příslušenství soustruhů Upínací hlavičky, trny, redukce, kleštiny Vrtací a frézovací nástroje Brusné a leštící kotouče, brusné pásy Příslušenství vrtaček Pilové pásy a kotouče, drážkovací jehly Měřidla a odměřování Ostatní příslušenství Pracovní lampy Podstavce pod stroje Příslušenství pro ohýbačky Příslušenství pro zakružovačky Nástroje Thermdrill Příslušenství pro dřevoobráběcí stroje 84 Příslušenství soustruhů Příslušenství pro pily a brusky Příslušenství štípaček Příslušenství odsávání Brusné a pilové pásy, kotouče a pilové plátky Více na 3

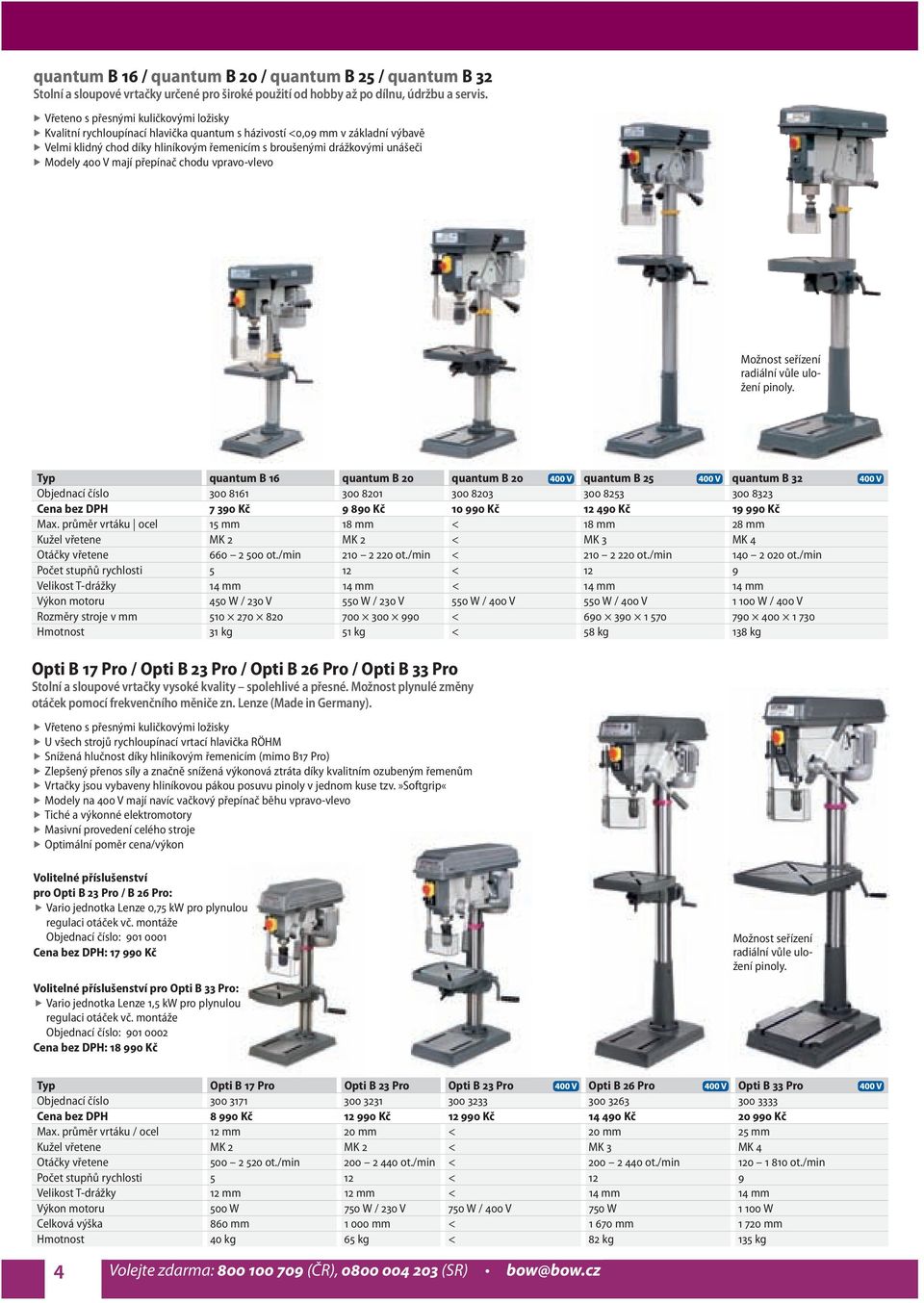

4 quantum B 16 / quantum B 20 / quantum B 25 / quantum B 32 Stolní a sloupové vrtačky určené pro široké použití od hobby až po dílnu, údržbu a servis. Vřeteno s přesnými kuličkovými ložisky Kvalitní rychloupínací hlavička quantum s házivostí <0,09 mm v základní výbavě Velmi klidný chod díky hliníkovým řemenicím s broušenými drážkovými unášeči Modely 400 V mají přepínač chodu vpravo-vlevo Možnost seřízení radiální vůle uložení pinoly. Typ quantum B 16 quantum B 20 quantum B 20 quantum B 25 quantum B 32 Objednací číslo Cena bez DPH Kč Kč Kč Kč Kč Max. průměr vrtáku ocel 15 mm 18 mm < 18 mm 28 mm Kužel vřetene MK 2 MK 2 < MK 3 MK 4 Otáčky vřetene ot./min ot./min < ot./min ot./min Počet stupňů rychlosti 5 12 < 12 9 Velikost T-drážky 14 mm 14 mm < 14 mm 14 mm Výkon motoru 450 W / 230 V 550 W / 230 V 550 W / 400 V 550 W / 400 V W / 400 V Rozměry stroje v mm < kg 51 kg < 58 kg 138 kg Opti B 17 Pro / Opti B 23 Pro / Opti B 26 Pro / Opti B 33 Pro Stolní a sloupové vrtačky vysoké kvality spolehlivé a přesné. Možnost plynulé změny otáček pomocí frekvenčního měniče zn. Lenze (Made in Germany). Vřeteno s přesnými kuličkovými ložisky U všech strojů rychloupínací vrtací hlavička RÖHM Snížená hlučnost díky hliníkovým řemenicím (mimo B17 Pro) Zlepšený přenos síly a značně snížená výkonová ztráta díky kvalitním ozubeným řemenům Vrtačky jsou vybaveny hliníkovou pákou posuvu pinoly v jednom kuse tzv.»softgrip«modely na 400 V mají navíc vačkový přepínač běhu vpravo-vlevo Tiché a výkonné elektromotory Masivní provedení celého stroje Optimální poměr cena/výkon Volitelné příslušenství pro Opti B 23 Pro / B 26 Pro: Vario jednotka Lenze 0,75 kw pro plynulou regulaci otáček vč. montáže Objednací číslo: Cena bez DPH: Kč Volitelné příslušenství pro Opti B 33 Pro: Vario jednotka Lenze 1,5 kw pro plynulou regulaci otáček vč. montáže Objednací číslo: Cena bez DPH: Kč Možnost seřízení radiální vůle uložení pinoly. Typ Opti B 17 Pro Opti B 23 Pro Opti B 23 Pro Opti B 26 Pro Opti B 33 Pro Objednací číslo Cena bez DPH Kč Kč Kč Kč Kč Max. průměr vrtáku / ocel 12 mm 20 mm < 20 mm 25 mm Kužel vřetene MK 2 MK 2 < MK 3 MK 4 Otáčky vřetene ot./min ot./min < ot./min ot./min Počet stupňů rychlosti 5 12 < 12 9 Velikost T-drážky 12 mm 12 mm < 14 mm 14 mm Výkon motoru 500 W 750 W / 230 V 750 W / 400 V 750 W W Celková výška 860 mm mm < mm mm 40 kg 65 kg < 82 kg 135 kg 4 Volejte zdarma: (ČR), (SR) bow@bow.cz

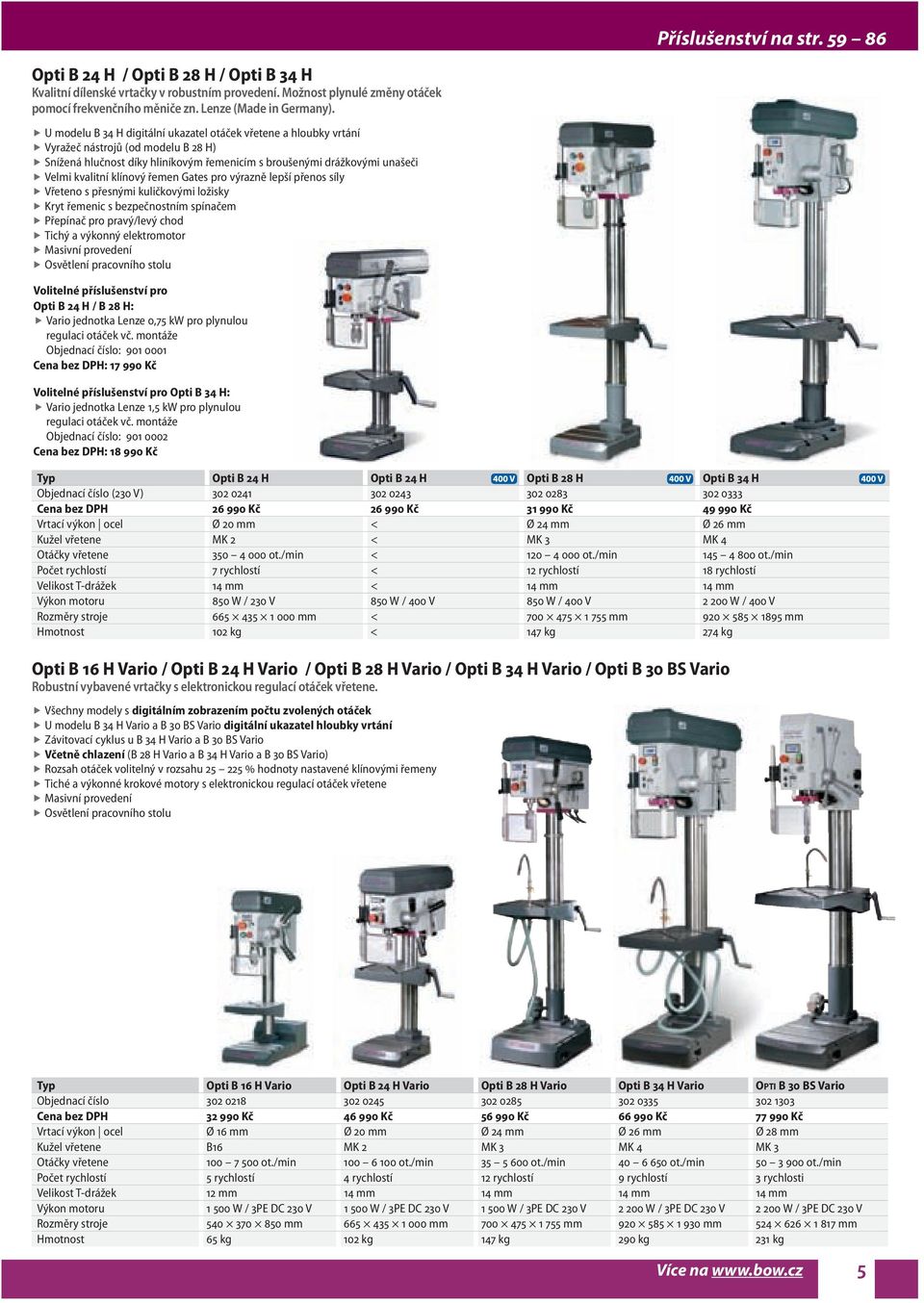

5 Příslušenství na str Opti B 24 H / Opti B 28 H / Opti B 34 H Kvalitní dílenské vrtačky v robustním provedení. Možnost plynulé změny otáček pomocí frekvenčního měniče zn. Lenze (Made in Germany). U modelu B 34 H digitální ukazatel otáček vřetene a hloubky vrtání Vyražeč nástrojů (od modelu B 28 H) Snížená hlučnost díky hliníkovým řemenicím s broušenými drážkovými unašeči Velmi kvalitní klínový řemen Gates pro výrazně lepší přenos síly Vřeteno s přesnými kuličkovými ložisky Kryt řemenic s bezpečnostním spínačem Přepínač pro pravý/levý chod Tichý a výkonný elektromotor Masivní provedení Osvětlení pracovního stolu Volitelné příslušenství pro Opti B 24 H / B 28 H: Vario jednotka Lenze 0,75 kw pro plynulou regulaci otáček vč. montáže Objednací číslo: Cena bez DPH: Kč Volitelné příslušenství pro Opti B 34 H: Vario jednotka Lenze 1,5 kw pro plynulou regulaci otáček vč. montáže Objednací číslo: Cena bez DPH: Kč Typ Opti B 24 H Opti B 24 H Opti B 28 H Opti B 34 H Objednací číslo (230 V) Cena bez DPH Kč Kč Kč Kč Vrtací výkon ocel Ø 20 mm < Ø 24 mm Ø 26 mm Kužel vřetene MK 2 < MK 3 MK 4 Otáčky vřetene ot./min < ot./min ot./min Počet rychlostí 7 rychlostí < 12 rychlostí 18 rychlostí Velikost T-drážek 14 mm < 14 mm 14 mm Výkon motoru 850 W / 230 V 850 W / 400 V 850 W / 400 V W / 400 V Rozměry stroje mm < mm mm 102 kg < 147 kg 274 kg Opti B 16 H Vario / Opti B 24 H Vario / Opti B 28 H Vario / Opti B 34 H Vario / Opti B 30 BS Vario Robustní vybavené vrtačky s elektronickou regulací otáček vřetene. Všechny modely s digitálním zobrazením počtu zvolených otáček U modelu B 34 H Vario a B 30 BS Vario digitální ukazatel hloubky vrtání Závitovací cyklus u B 34 H Vario a B 30 BS Vario Včetně chlazení (B 28 H Vario a B 34 H Vario a B 30 BS Vario) Rozsah otáček volitelný v rozsahu % hodnoty nastavené klínovými řemeny Tiché a výkonné krokové motory s elektronickou regulací otáček vřetene Masivní provedení Osvětlení pracovního stolu Typ Opti B 16 H Vario Opti B 24 H Vario Opti B 28 H Vario Opti B 34 H Vario OPTI B 30 BS Vario Objednací číslo Cena bez DPH Kč Kč Kč Kč Kč Vrtací výkon ocel Ø 16 mm Ø 20 mm Ø 24 mm Ø 26 mm Ø 28 mm Kužel vřetene B16 MK 2 MK 3 MK 4 MK 3 Otáčky vřetene ot./min ot./min ot./min ot./min ot./min Počet rychlostí 5 rychlostí 4 rychlostí 12 rychlostí 9 rychlostí 3 rychlosti Velikost T-drážek 12 mm 14 mm 14 mm 14 mm 14 mm Výkon motoru W / 3PE DC 230 V W / 3PE DC 230 V W / 3PE DC 230 V W / 3PE DC 230 V W / 3PE DC 230 V Rozměry stroje mm mm mm mm mm 65 kg 102 kg 147 kg 290 kg 231 kg Více na 5

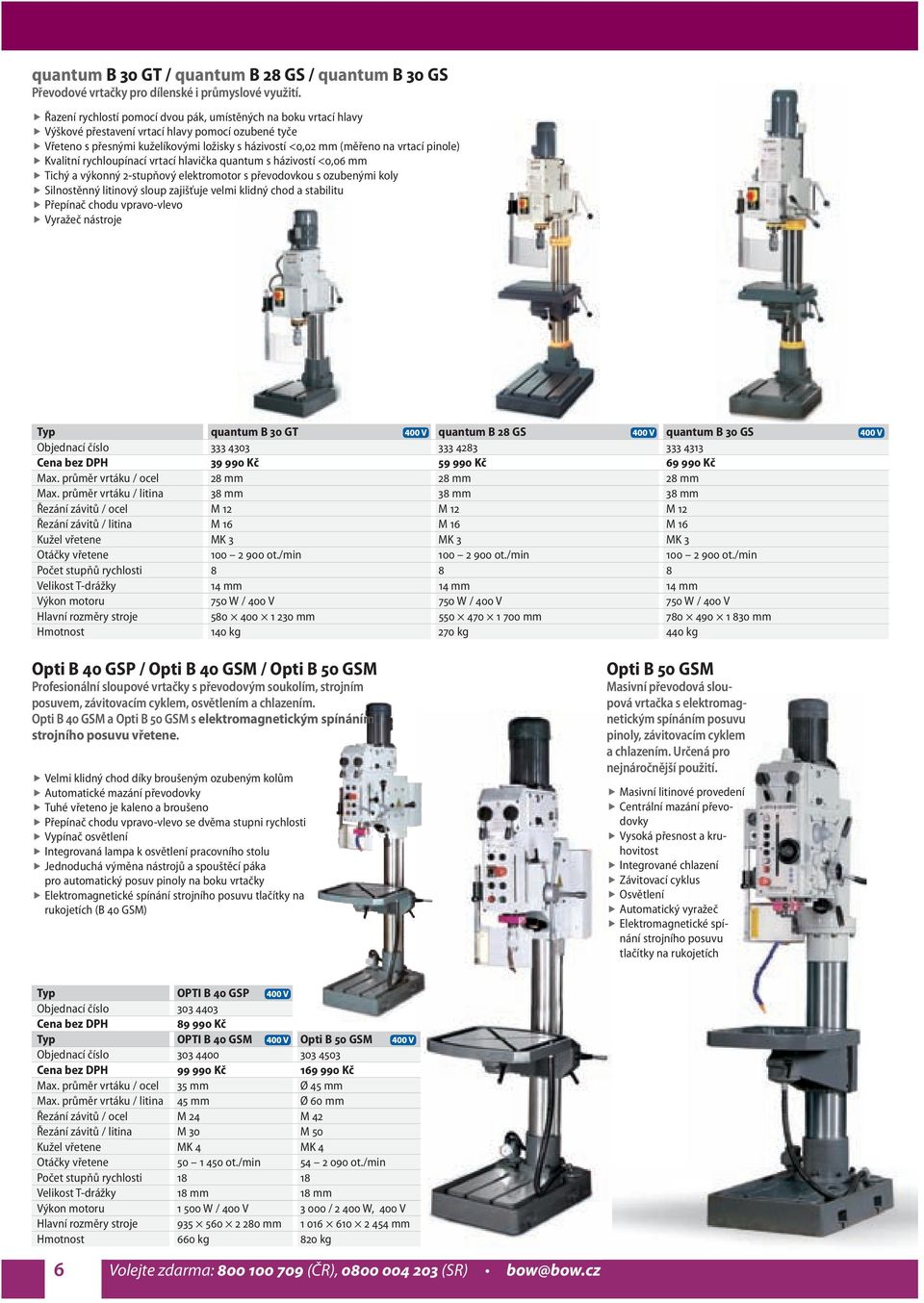

6 quantum B 30 GT / quantum B 28 GS / quantum B 30 GS Převodové vrtačky pro dílenské i průmyslové využití. Řazení rychlostí pomocí dvou pák, umístěných na boku vrtací hlavy Výškové přestavení vrtací hlavy pomocí ozubené tyče Vřeteno s přesnými kuželíkovými ložisky s házivostí <0,02 mm (měřeno na vrtací pinole) Kvalitní rychloupínací vrtací hlavička quantum s házivostí <0,06 mm Tichý a výkonný 2-stupňový elektromotor s převodovkou s ozubenými koly Silnostěnný litinový sloup zajišťuje velmi klidný chod a stabilitu Přepínač chodu vpravo-vlevo Vyražeč nástroje Typ quantum B 30 GT quantum B 28 GS quantum B 30 GS Objednací číslo Cena bez DPH Kč Kč Kč Max. průměr vrtáku / ocel 28 mm 28 mm 28 mm Max. průměr vrtáku / litina 38 mm 38 mm 38 mm Řezání závitů / ocel M 12 M 12 M 12 Řezání závitů / litina M 16 M 16 M 16 Kužel vřetene MK 3 MK 3 MK 3 Otáčky vřetene ot./min ot./min ot./min Počet stupňů rychlosti Velikost T-drážky 14 mm 14 mm 14 mm Výkon motoru 75o W / 400 V 75o W / 400 V 750 W / 400 V Hlavní rozměry stroje mm mm mm 140 kg 270 kg 440 kg Opti B 40 GSP / Opti B 40 GSM / Opti B 50 GSM Profesionální sloupové vrtačky s převodovým soukolím, strojním posuvem, závitovacím cyklem, osvětlením a chlazením. Opti B 40 GSM a Opti B 50 GSM s elektromagnetickým spínáním strojního posuvu vřetene. Velmi klidný chod díky broušeným ozubeným kolům Automatické mazání převodovky Tuhé vřeteno je kaleno a broušeno Přepínač chodu vpravo-vlevo se dvěma stupni rychlosti Vypínač osvětlení Integrovaná lampa k osvětlení pracovního stolu Jednoduchá výměna nástrojů a spouštěcí páka pro automatický posuv pinoly na boku vrtačky Elektromagnetické spínání strojního posuvu tlačítky na rukojetích (B 40 GSM) Opti B 50 GSM Masivní převodová sloupová vrtačka s elektromagnetickým spínáním posuvu pinoly, závitovacím cyklem a chlazením. Určená pro nejnáročnější použití. Masivní litinové provedení Centrální mazání převodovky Vysoká přesnost a kruhovitost Integrované chlazení Závitovací cyklus Osvětlení Automatický vyražeč Elektromagnetické spínání strojního posuvu tlačítky na rukojetích Typ OPTI B 40 GSP Objednací číslo Cena bez DPH Kč Typ OPTI B 40 GSM Opti B 50 GSM Objednací číslo Cena bez DPH Kč Kč Max. průměr vrtáku / ocel 35 mm Ø 45 mm Max. průměr vrtáku / litina 45 mm Ø 60 mm Řezání závitů / ocel M 24 M 42 Řezání závitů / litina M 30 M 50 Kužel vřetene MK 4 MK 4 Otáčky vřetene ot./min ot./min Počet stupňů rychlosti Velikost T-drážky 18 mm 18 mm Výkon motoru W / 400 V / W, 400 V Hlavní rozměry stroje mm mm 660 kg 820 kg 6 Volejte zdarma: (ČR), (SR) bow@bow.cz

7 Příslušenství na str Magnetické vrtačky Metallkraft Kvalitní stroje pro mnohostranné použití. MB 300 auto s automatickým posuvem pinoly. Upnutí vrtáku Weldon 19 mm Kvalitní konstrukce, uzemnění s dvojitou izolaci Chladicí médium je přiváděno středem nástroje Rychloupínání jádrových vrtáků (u MB 351 a 502) Vyobrazené jádrové vrtáky nejsou součástí dodávky. MB 351 Jedna rychlost Rychloupínání Výkon motoru W MB 502 Dvě rychlosti Rychloupínání Výkon motoru W MB 754 Čtyři rychlosti Výkon motoru W MB 300 auto Automatický posuv během vrtání je možné se věnovat jiné činnosti. Typ MB 351 MB 502 MB 754 MB 300 auto Objednací číslo Cena bez DPH Kč Kč Kč Kč Max. ø vrtáku Jádrový vrták 35 mm 50 mm 75 mm 35 mm / 30 mm 4 Max. hl. vrtání Jádrový vrták 50 mm 75 mm 50 mm 50 mm / 45 mm 4 Max. ø vrtáku Běžný vrták 1 13 mm 16 mm 32 mm / 16 mm 2 13 mm 5 Max. hl. vrtání Běžný vrták mm 110 mm 150 mm / 110 mm mm 5 Upínka weldonové hřídele 19 mm 19 mm 19 mm 19 mm Upnutí vřetene M24 M24 MK3 M24 Otáčky ot./min 230/300 ot./min 90/120/180/230 ot./min 350 ot./min Výkon motoru W W W W Napájecí napětí 230 V / 50 Hz 230 V / 50 Hz 230 V / 50 Hz 230 V / 50 Hz Rozměry mag. základny mm mm mm mm Přídržná síla kgf / N kgf / N kgf / N kgf / N Hlavní rozměry stroje mm mm mm mm 13 kg 23 kg 25 kg 16,5 kg 1 Při použítí nástavce a sklíčidla. 2 Při použití nástavce MK3 a sklíčidla 3 Při zatížení 4 Ruční posuv/ Automatický posuv. 5 Vrtání pomocí běžných vrtáků jen s ručním posuvem! Rozsah dodávky (MB 351, MB 502, MB 754) Ochranný štítek Montážní klíče Kufr pro uložení stroje Bezpečnostní řetěz Vyrážecí klín (MB 754) Vyobrazené jádrové vrtáky nejsou součástí dodávky Sada jádrových vrtáků SILVER-LINE 30 Hl. vrtání 30 mm, vrtáky Ø 14, 16, 18, 20, 22, 26 mm, 4 středící kolík, plast. kufřík Objednací číslo Cena bez DPH Kč Sada jádrových vrtáků SILVER-LINE 50 Hl. vrtání 50 mm, obsahuje vrtáky Ø 14, 16, 18, 20, 22 a 26 mm, 4 středící kolík, plast. kufřík Objednací číslo Cena bez DPH Kč Příslušenství pro magnetickou vrtačku MB 351 Příslušenství pro magnetickou vrtačku MB 754 Nabízíme jádrové vrtáky Karnasch (Made in Germany) v řadách Silver-Line, Gold-Line, Blue-Line (Pro) a Hard- Line (Pro). Kompletní seznam v části příslušenství. Jádrové vrtáky Karnasch SILVER-LINE 25 Hloubka vrtání 25 mm, upnutí Weldon 19 mm, ¾, celková délka 60 mm Nástavec pro sklíčidlo 13 mm Sklíčidlo 1,5 13 mm Obj. číslo Cena bez DPH Kč Kč Příslušenství pro magnetickou vrtačku MB 502 Nástavec pro sklíčidlo 16 mm Sklíčidlo 1 16 mm Obj. číslo Cena bez DPH Kč Kč Obj. číslo Cena bez DPH Nástavec MK Kč Sklíčidlo 1 16 mm Kč Závitovací hlavy MK3 pro magnetickou vrtačku MB 754 Obj. číslo Cena bez DPH M3 M Kč M8 M Kč Kleštiny do závitovací hlavy MK3 Velikost Obj. číslo Cena bez DPH M Kč M Kč M Kč M Kč M Kč M Kč M Kč Ø Obj. číslo Cena bez DPH Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Ø Obj. číslo Cena bez DPH Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Více na 7

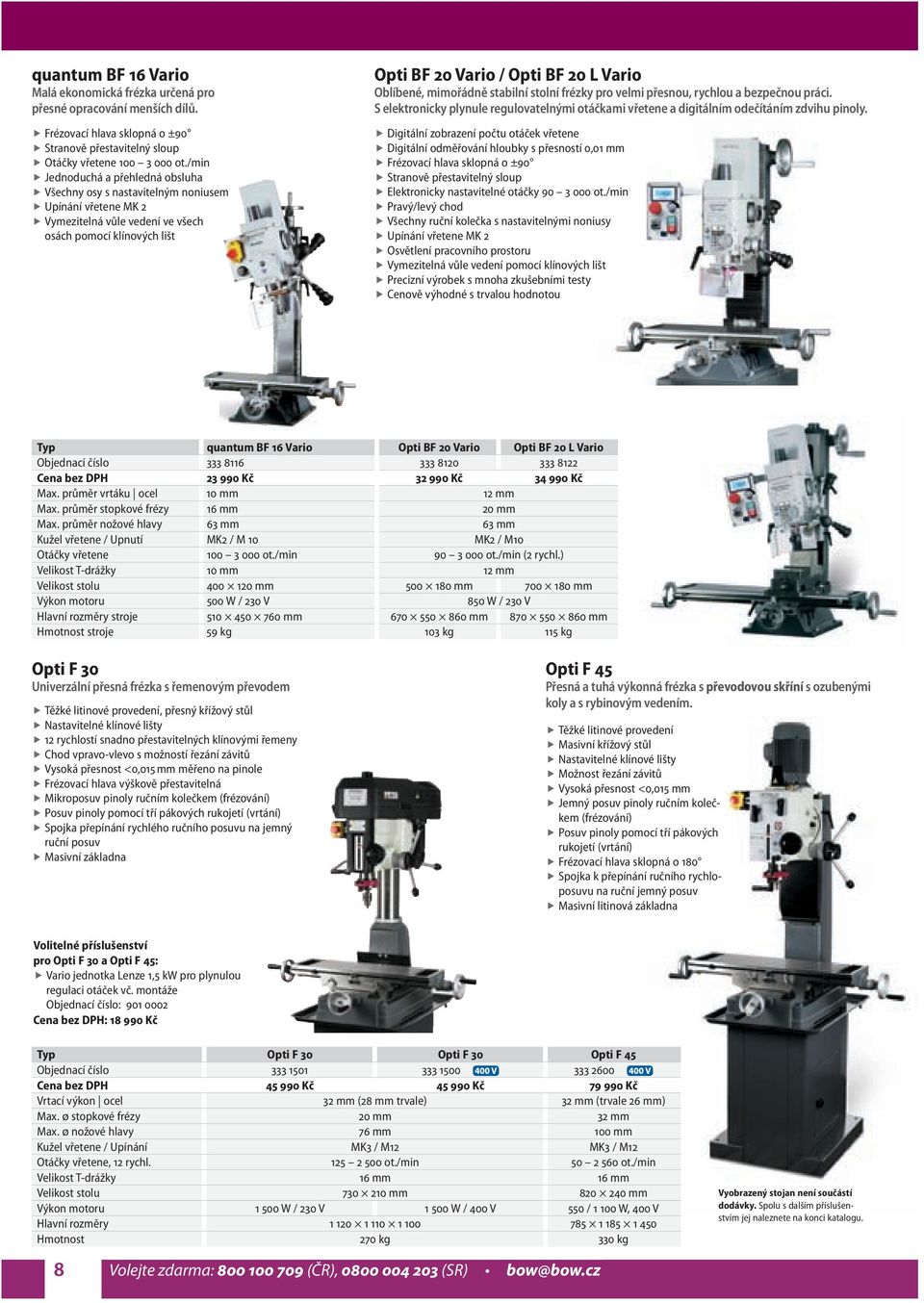

8 quantum BF 16 Vario Malá ekonomická frézka určená pro přesné opracování menších dílů. Frézovací hlava sklopná o ±90 Stranově přestavitelný sloup Otáčky vřetene ot./min Jednoduchá a přehledná obsluha Všechny osy s nastavitelným noniusem Upínání vřetene MK 2 Vymezitelná vůle vedení ve všech osách pomocí klínových lišt Opti BF 20 Vario / Opti BF 20 L Vario Oblíbené, mimořádně stabilní stolní frézky pro velmi přesnou, rychlou a bezpečnou práci. S elektronicky plynule regulovatelnými otáčkami vřetene a digitálním odečítáním zdvihu pinoly. Digitální zobrazení počtu otáček vřetene Digitální odměřování hloubky s přesností 0,01 mm Frézovací hlava sklopná o ±90 Stranově přestavitelný sloup Elektronicky nastavitelné otáčky ot./min Pravý/levý chod Všechny ruční kolečka s nastavitelnými noniusy Upínání vřetene MK 2 Osvětlení pracovního prostoru Vymezitelná vůle vedení pomocí klínových lišt Precizní výrobek s mnoha zkušebními testy Cenově výhodné s trvalou hodnotou Typ quantum BF 16 Vario Objednací číslo Cena bez DPH Kč Max. průměr vrtáku ocel 10 mm Max. průměr stopkové frézy 16 mm Max. průměr nožové hlavy 63 mm Kužel vřetene / Upnutí MK2 / M 10 Otáčky vřetene ot./min Velikost T-drážky 10 mm Velikost stolu mm Výkon motoru 500 W / 230 V Hlavní rozměry stroje mm stroje 59 kg Opti F 30 Univerzální přesná frézka s řemenovým převodem Těžké litinové provedení, přesný křížový stůl Nastavitelné klínové lišty 12 rychlostí snadno přestavitelných klínovými řemeny Chod vpravo-vlevo s možností řezání závitů Vysoká přesnost <0,015 mm měřeno na pinole Frézovací hlava výškově přestavitelná Mikroposuv pinoly ručním kolečkem (frézování) Posuv pinoly pomocí tří pákových rukojetí (vrtání) Spojka přepínání rychlého ručního posuvu na jemný ruční posuv Masivní základna Opti BF 20 Vario Opti BF 20 L Vario Kč Kč 12 mm 20 mm 63 mm MK2 / M ot./min (2 rychl.) 12 mm mm mm 850 W / 230 V mm mm 103 kg 115 kg Opti F 45 Přesná a tuhá výkonná frézka s převodovou skříní s ozubenými koly a s rybinovým vedením. Těžké litinové provedení Masivní křížový stůl Nastavitelné klínové lišty Možnost řezání závitů Vysoká přesnost <0,015 mm Jemný posuv pinoly ručním kolečkem (frézování) Posuv pinoly pomocí tří pákových rukojetí (vrtání) Frézovací hlava sklopná o 180 Spojka k přepínání ručního rychloposuvu na ruční jemný posuv Masivní litinová základna Volitelné příslušenství pro Opti F 30 a Opti F 45: Vario jednotka Lenze 1,5 kw pro plynulou regulaci otáček vč. montáže Objednací číslo: Cena bez DPH: Kč Typ Opti F 30 Opti F 30 Opti F 45 Objednací číslo Cena bez DPH Kč Kč Kč Vrtací výkon ocel 32 mm (28 mm trvale) 32 mm (trvale 26 mm) Max. ø stopkové frézy 20 mm 32 mm Max. ø nožové hlavy 76 mm 100 mm Kužel vřetene / Upínání MK3 / M12 MK3 / M12 Otáčky vřetene, 12 rychl ot./min ot./min Velikost T-drážky 16 mm 16 mm Velikost stolu mm mm Výkon motoru W / 230 V W / 400 V 550 / W, 400 V Hlavní rozměry kg 330 kg Vyobrazený stojan není součástí dodávky. Spolu s dalším příslušenstvím jej naleznete na konci katalogu. 8 Volejte zdarma: (ČR), (SR) bow@bow.cz

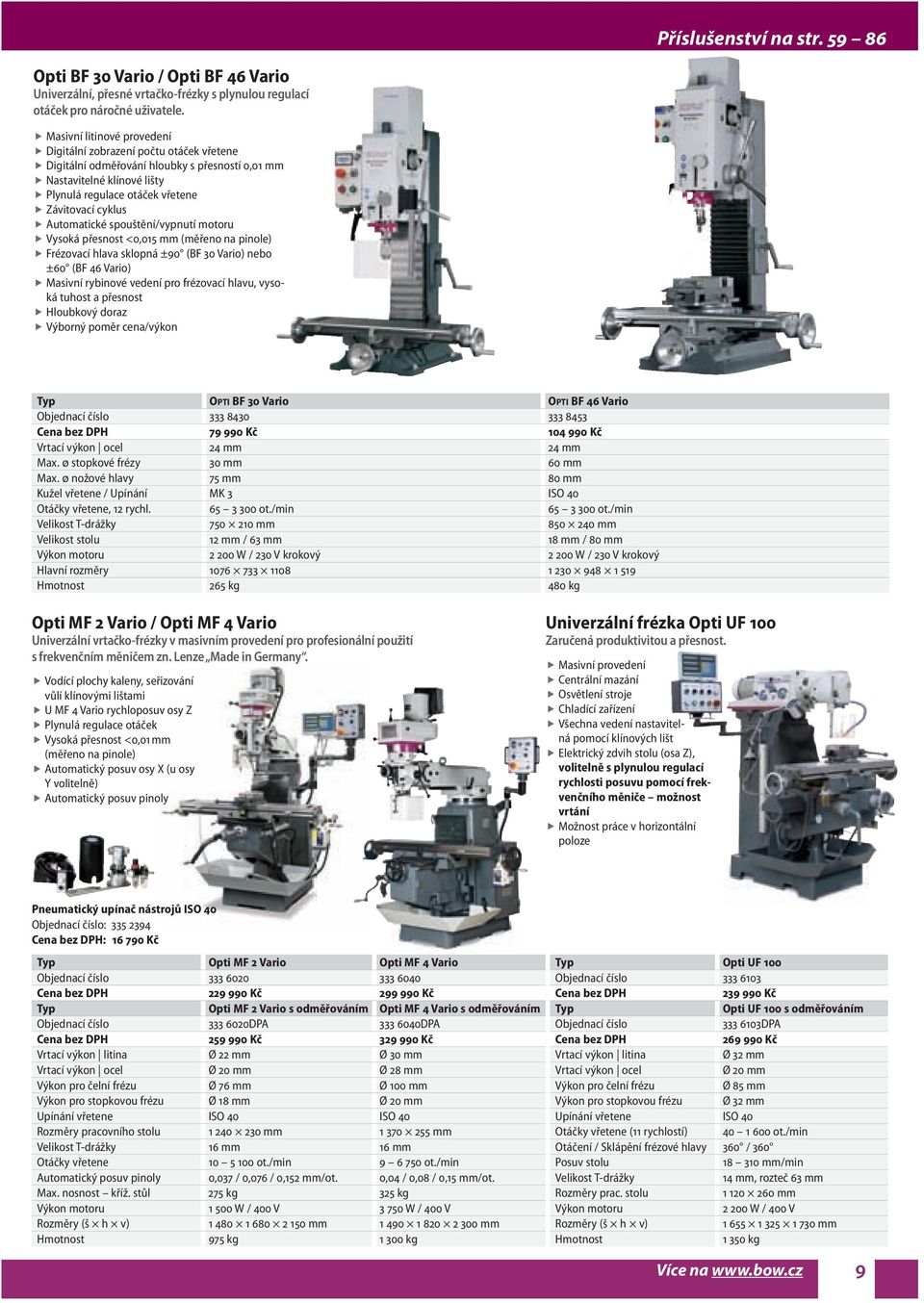

9 Příslušenství na str Opti BF 30 Vario / Opti BF 46 Vario Univerzální, přesné vrtačko-frézky s plynulou regulací otáček pro náročné uživatele. Masivní litinové provedení Digitální zobrazení počtu otáček vřetene Digitální odměřování hloubky s přesností 0,01 mm Nastavitelné klínové lišty Plynulá regulace otáček vřetene Závitovací cyklus Automatické spouštění/vypnutí motoru Vysoká přesnost <0,015 mm (měřeno na pinole) Frézovací hlava sklopná ±90 (BF 30 Vario) nebo ±60 (BF 46 Vario) Masivní rybinové vedení pro frézovací hlavu, vysoká tuhost a přesnost Hloubkový doraz Výborný poměr cena/výkon Typ OPTI BF 30 Vario OPTI BF 46 Vario Objednací číslo Cena bez DPH Kč Kč Vrtací výkon ocel 24 mm 24 mm Max. ø stopkové frézy 30 mm 60 mm Max. ø nožové hlavy 75 mm 80 mm Kužel vřetene / Upínání MK 3 ISO 40 Otáčky vřetene, 12 rychl ot./min ot./min Velikost T-drážky mm mm Velikost stolu 12 mm / 63 mm 18 mm / 80 mm Výkon motoru W / 230 V krokový W / 230 V krokový Hlavní rozměry kg 480 kg Opti MF 2 Vario / Opti MF 4 Vario Univerzální vrtačko-frézky v masivním provedení pro profesionální použití s frekvenčním měničem zn. Lenze Made in Germany. Vodící plochy kaleny, seřizování vůlí klínovými lištami U MF 4 Vario rychloposuv osy Z Plynulá regulace otáček Vysoká přesnost <0,01 mm (měřeno na pinole) Automatický posuv osy X (u osy Y volitelně) Automatický posuv pinoly Univerzální frézka Opti UF 100 Zaručená produktivitou a přesnost. Masivní provedení Centrální mazání Osvětlení stroje Chladící zařízení Všechna vedení nastavitelná pomocí klínových lišt Elektrický zdvih stolu (osa Z), volitelně s plynulou regulací rychlosti posuvu pomocí frekvenčního měniče možnost vrtání Možnost práce v horizontální poloze Pneumatický upínač nástrojů ISO 40 Objednací číslo: Cena bez DPH: Kč Typ Opti MF 2 Vario Opti MF 4 Vario Objednací číslo Cena bez DPH Kč Kč Typ Opti MF 2 Vario s odměřováním Opti MF 4 Vario s odměřováním Objednací číslo DPA DPA Cena bez DPH Kč Kč Vrtací výkon litina Ø 22 mm Ø 30 mm Vrtací výkon ocel Ø 20 mm Ø 28 mm Výkon pro čelní frézu Ø 76 mm Ø 100 mm Výkon pro stopkovou frézu Ø 18 mm Ø 20 mm Upínání vřetene ISO 40 ISO 40 Rozměry pracovního stolu mm mm Velikost T-drážky 16 mm 16 mm Otáčky vřetene ot./min ot./min Automatický posuv pinoly 0,037 / 0,076 / 0,152 mm/ot. 0,04 / 0,08 / 0,15 mm/ot. Max. nosnost kříž. stůl 275 kg 325 kg Výkon motoru W / 400 V W / 400 V Rozměry (š h v) mm mm 975 kg kg Typ Opti UF 100 Objednací číslo Cena bez DPH Kč Typ Opti UF 100 s odměřováním Objednací číslo DPA Cena bez DPH Kč Vrtací výkon litina Ø 32 mm Vrtací výkon ocel Ø 20 mm Výkon pro čelní frézu Ø 85 mm Výkon pro stopkovou frézu Ø 32 mm Upínání vřetene ISO 40 Otáčky vřetene (11 rychlostí) ot./min Otáčení / Sklápění frézové hlavy 360 / 360 Posuv stolu mm/min Velikost T-drážky 14 mm, rozteč 63 mm Rozměry prac. stolu mm Výkon motoru W / 400 V Rozměry (š h v) mm kg Více na 9

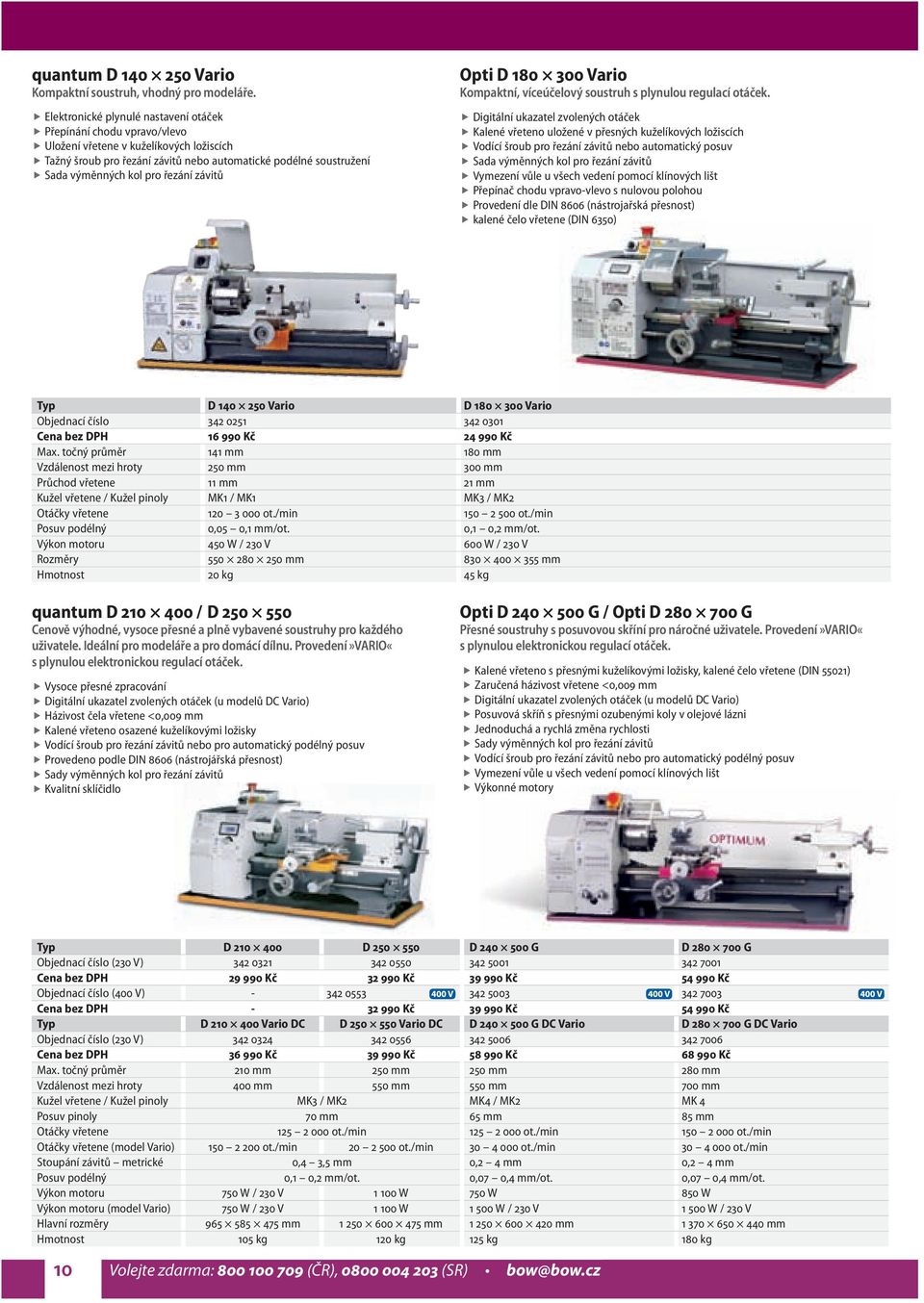

10 quantum D Vario Kompaktní soustruh, vhodný pro modeláře. Elektronické plynulé nastavení otáček Přepínání chodu vpravo/vlevo Uložení vřetene v kuželíkových ložiscích Tažný šroub pro řezání závitů nebo automatické podélné soustružení Sada výměnných kol pro řezání závitů Opti D Vario Kompaktní, víceúčelový soustruh s plynulou regulací otáček. Digitální ukazatel zvolených otáček Kalené vřeteno uložené v přesných kuželíkových ložiscích Vodící šroub pro řezání závitů nebo automatický posuv Sada výměnných kol pro řezání závitů Vymezení vůle u všech vedení pomocí klínových lišt Přepínač chodu vpravo-vlevo s nulovou polohou Provedení dle DIN 8606 (nástrojařská přesnost) kalené čelo vřetene (DIN 6350) Typ D Vario D Vario Objednací číslo Cena bez DPH Kč Kč Max. točný průměr 141 mm 180 mm Vzdálenost mezi hroty 250 mm 300 mm Průchod vřetene 11 mm 21 mm Kužel vřetene / Kužel pinoly MK1 / MK1 MK3 / MK2 Otáčky vřetene ot./min ot./min Posuv podélný 0,05 0,1 mm/ot. 0,1 0,2 mm/ot. Výkon motoru 450 W / 230 V 600 W / 230 V Rozměry mm mm 20 kg 45 kg quantum D / D Cenově výhodné, vysoce přesné a plně vybavené soustruhy pro každého uživatele. Ideální pro modeláře a pro domácí dílnu. Provedení»VARIO«s plynulou elektronickou regulací otáček. Vysoce přesné zpracování Digitální ukazatel zvolených otáček (u modelů DC Vario) Házivost čela vřetene <0,009 mm Kalené vřeteno osazené kuželíkovými ložisky Vodící šroub pro řezání závitů nebo pro automatický podélný posuv Provedeno podle DIN 8606 (nástrojářská přesnost) Sady výměnných kol pro řezání závitů Kvalitní sklíčidlo Opti D G / Opti D G Přesné soustruhy s posuvovou skříní pro náročné uživatele. Provedení»VARIO«s plynulou elektronickou regulací otáček. Kalené vřeteno s přesnými kuželíkovými ložisky, kalené čelo vřetene (DIN 55021) Zaručená házivost vřetene <0,009 mm Digitální ukazatel zvolených otáček (u modelů DC Vario) Posuvová skříň s přesnými ozubenými koly v olejové lázni Jednoduchá a rychlá změna rychlosti Sady výměnných kol pro řezání závitů Vodící šroub pro řezání závitů nebo pro automatický podélný posuv Vymezení vůle u všech vedení pomocí klínových lišt Výkonné motory Typ D D Objednací číslo (230 V) Cena bez DPH Kč Kč Objednací číslo (400 V) Cena bez DPH Kč Typ D Vario DC D Vario DC Objednací číslo (230 V) Cena bez DPH Kč Kč Max. točný průměr 210 mm 250 mm Vzdálenost mezi hroty 400 mm 550 mm Kužel vřetene / Kužel pinoly MK3 / MK2 Posuv pinoly 70 mm Otáčky vřetene ot./min Otáčky vřetene (model Vario) ot./min ot./min Stoupání závitů metrické 0,4 3,5 mm Posuv podélný 0,1 0,2 mm/ot. Výkon motoru 750 W / 230 V W Výkon motoru (model Vario) 750 W / 230 V W Hlavní rozměry mm mm 105 kg 120 kg D G D G Kč Kč Kč Kč D G DC Vario D G DC Vario Kč Kč 250 mm 280 mm 550 mm 700 mm MK4 / MK2 MK 4 65 mm 85 mm ot./min ot./min ot./min ot./min 0,2 4 mm 0,2 4 mm 0,07 0,4 mm/ot. 0,07 0,4 mm/ot. 750 W 850 W W / 230 V W / 230 V mm mm 125 kg 180 kg 10 Volejte zdarma: (ČR), (SR) bow@bow.cz

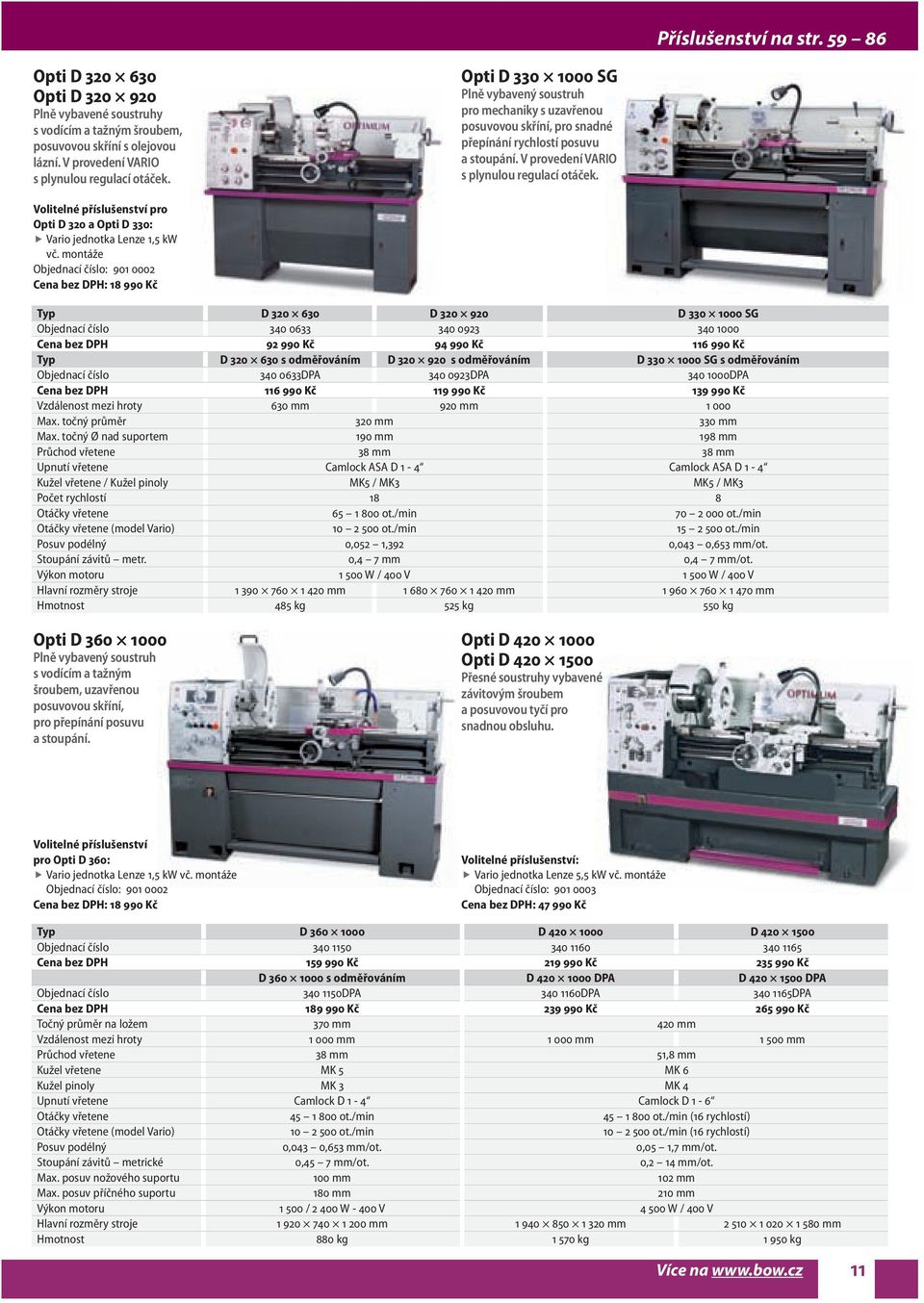

11 Příslušenství na str Opti D Opti D Plně vybavené soustruhy s vodícím a tažným šroubem, posuvovou skříní s olejovou lázní. V provedení VARIO s plynulou regulací otáček. Opti D SG Plně vybavený soustruh pro mechaniky s uzavřenou posuvovou skříní, pro snadné přepínání rychlostí posuvu a stoupání. V provedení VARIO s plynulou regulací otáček. Volitelné příslušenství pro Opti D 320 a Opti D 330: Vario jednotka Lenze 1,5 kw vč. montáže Objednací číslo: Cena bez DPH: Kč Typ D D Objednací číslo Cena bez DPH Kč Kč Typ D s odměřováním D s odměřováním Objednací číslo DPA DPA Cena bez DPH Kč Kč Vzdálenost mezi hroty 630 mm 920 mm Max. točný průměr 320 mm Max. točný Ø nad suportem 190 mm Průchod vřetene 38 mm Upnutí vřetene Camlock ASA D 1-4 Kužel vřetene / Kužel pinoly MK5 / MK3 Počet rychlostí 18 Otáčky vřetene ot./min Otáčky vřetene (model Vario) ot./min Posuv podélný 0,052 1,392 Stoupání závitů metr. 0,4 7 mm Výkon motoru W / 400 V Hlavní rozměry stroje mm mm 485 kg 525 kg D SG Kč D SG s odměřováním DPA Kč mm 198 mm 38 mm Camlock ASA D 1-4 MK5 / MK ot./min ot./min 0,043 0,653 mm/ot. 0,4 7 mm/ot W / 400 V mm 550 kg Opti D Plně vybavený soustruh s vodícím a tažným šroubem, uzavřenou posuvovou skříní, pro přepínání posuvu a stoupání. Opti D Opti D Přesné soustruhy vybavené závitovým šroubem a posuvovou tyčí pro snadnou obsluhu. Volitelné příslušenství pro Opti D 360: Vario jednotka Lenze 1,5 kw vč. montáže Objednací číslo: Cena bez DPH: Kč Typ D Objednací číslo Cena bez DPH Kč D s odměřováním Objednací číslo DPA Cena bez DPH Kč Točný průměr na ložem 370 mm Vzdálenost mezi hroty mm Průchod vřetene 38 mm Kužel vřetene MK 5 Kužel pinoly MK 3 Upnutí vřetene Camlock D 1-4 Otáčky vřetene ot./min Otáčky vřetene (model Vario) ot./min Posuv podélný 0,043 0,653 mm/ot. Stoupání závitů metrické 0,45 7 mm/ot. Max. posuv nožového suportu 100 mm Max. posuv příčného suportu 180 mm Výkon motoru / W V Hlavní rozměry stroje mm 880 kg Volitelné příslušenství: Vario jednotka Lenze 5,5 kw vč. montáže Objednací číslo: Cena bez DPH: Kč D D Kč Kč D DPA D DPA DPA DPA Kč Kč 420 mm mm mm 51,8 mm MK 6 MK 4 Camlock D ot./min (16 rychlostí) ot./min (16 rychlostí) 0,05 1,7 mm/ot. 0,2 14 mm/ot. 102 mm 210 mm W / 400 V mm mm kg kg Více na 11

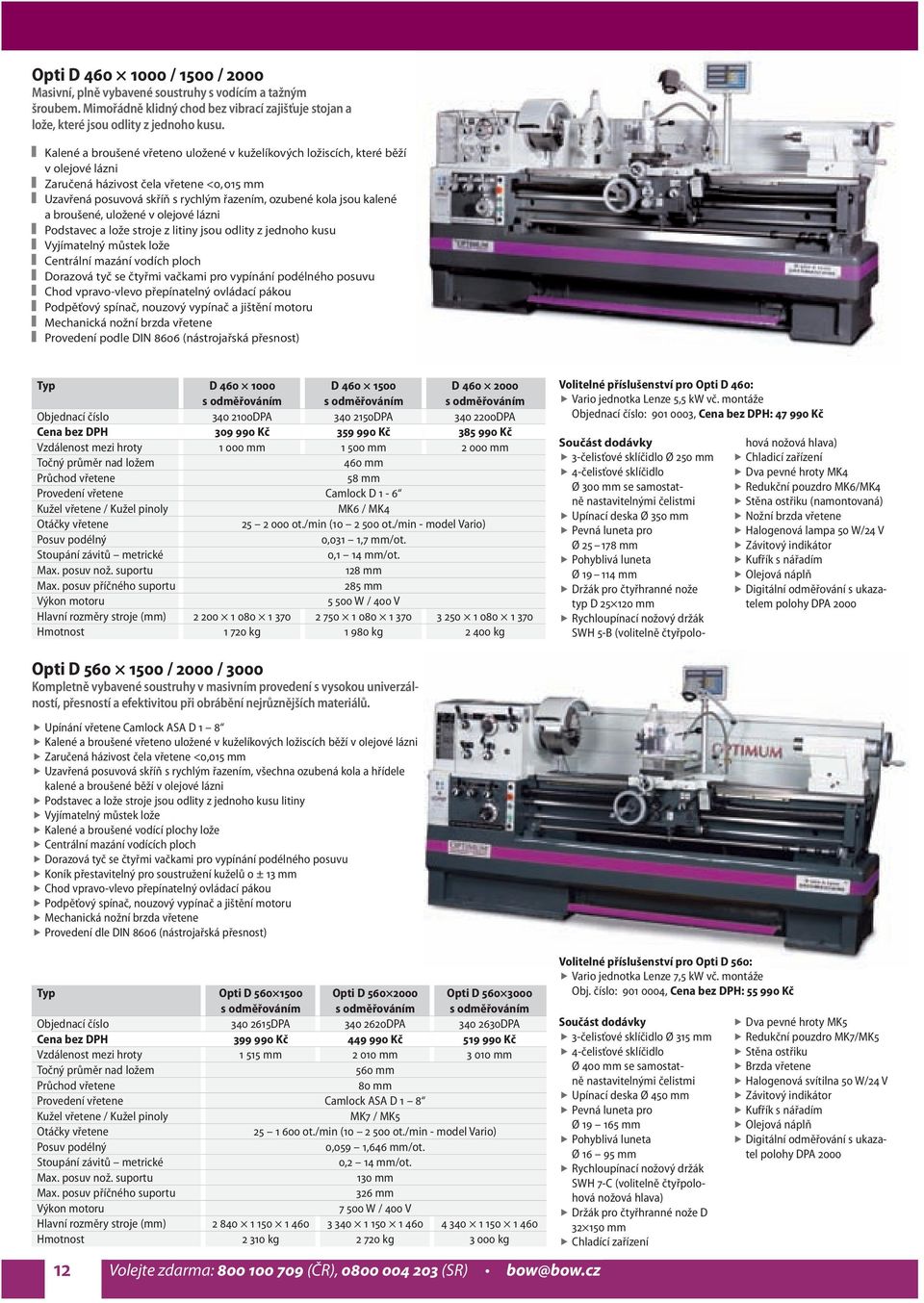

12 Opti D / 1500 / 2000 Masivní, plně vybavené soustruhy s vodícím a tažným šroubem. Mimořádně klidný chod bez vibrací zajišťuje stojan a lože, které jsou odlity z jednoho kusu. Kalené a broušené vřeteno uložené v kuželíkových ložiscích, které běží v olejové lázni Zaručená házivost čela vřetene <0,015 mm Uzavřená posuvová skříň s rychlým řazením, ozubené kola jsou kalené a broušené, uložené v olejové lázni Podstavec a lože stroje z litiny jsou odlity z jednoho kusu Vyjímatelný můstek lože Centrální mazání vodích ploch Dorazová tyč se čtyřmi vačkami pro vypínání podélného posuvu Chod vpravo-vlevo přepínatelný ovládací pákou Podpěťový spínač, nouzový vypínač a jištění motoru Mechanická nožní brzda vřetene Provedení podle DIN 8606 (nástrojařská přesnost) Typ D s odměřováním D s odměřováním D s odměřováním Objednací číslo DPA DPA DPA Cena bez DPH Kč Kč Kč Vzdálenost mezi hroty mm mm mm Točný průměr nad ložem 460 mm Průchod vřetene 58 mm Provedení vřetene Camlock D 1-6 Kužel vřetene / Kužel pinoly MK6 / MK4 Otáčky vřetene ot./min ( ot./min - model Vario) Posuv podélný 0,031 1,7 mm/ot. Stoupání závitů metrické 0,1 14 mm/ot. Max. posuv nož. suportu 128 mm Max. posuv příčného suportu 285 mm Výkon motoru W / 400 V Hlavní rozměry stroje (mm) kg kg kg Volitelné příslušenství pro Opti D 460: Vario jednotka Lenze 5,5 kw vč. montáže Objednací číslo: , Cena bez DPH: Kč Součást dodávky 3-čelisťové sklíčidlo Ø 250 mm 4-čelisťové sklíčidlo Ø 300 mm se samostatně nastavitelnými čelistmi Upínací deska Ø 350 mm Pevná luneta pro Ø mm Pohyblivá luneta Ø mm Držák pro čtyřhranné nože typ D mm Rychloupínací nožový držák SWH 5-B (volitelně čtyřpolohová nožová hlava) Chladicí zařízení Dva pevné hroty MK4 Redukční pouzdro MK6/MK4 Stěna ostřiku (namontovaná) Nožní brzda vřetene Halogenová lampa 50 W/24 V Závitový indikátor Kufřík s nářadím Olejová náplň Digitální odměřování s ukazatelem polohy DPA 2000 Opti D / 2000 / 3000 Kompletně vybavené soustruhy v masivním provedení s vysokou univerzálností, přesností a efektivitou při obrábění nejrůznějších materiálů. Upínání vřetene Camlock ASA D 1 8 Kalené a broušené vřeteno uložené v kuželíkových ložiscích běží v olejové lázni Zaručená házivost čela vřetene <0,015 mm Uzavřená posuvová skříň s rychlým řazením, všechna ozubená kola a hřídele kalené a broušené běží v olejové lázni Podstavec a lože stroje jsou odlity z jednoho kusu litiny Vyjímatelný můstek lože Kalené a broušené vodící plochy lože Centrální mazání vodících ploch Dorazová tyč se čtyřmi vačkami pro vypínání podélného posuvu Koník přestavitelný pro soustružení kuželů o ± 13 mm Chod vpravo-vlevo přepínatelný ovládací pákou Podpěťový spínač, nouzový vypínač a jištění motoru Mechanická nožní brzda vřetene Provedení dle DIN 8606 (nástrojařská přesnost) Typ Opti D s odměřováním Opti D s odměřováním Opti D s odměřováním Objednací číslo DPA DPA DPA Cena bez DPH Kč Kč Kč Vzdálenost mezi hroty mm mm mm Točný průměr nad ložem 560 mm Průchod vřetene 80 mm Provedení vřetene Camlock ASA D 1 8 Kužel vřetene / Kužel pinoly MK7 / MK5 Otáčky vřetene ot./min ( ot./min - model Vario) Posuv podélný 0,059 1,646 mm/ot. Stoupání závitů metrické 0,2 14 mm/ot. Max. posuv nož. suportu 130 mm Max. posuv příčného suportu 326 mm Výkon motoru W / 400 V Hlavní rozměry stroje (mm) kg kg kg 12 Volejte zdarma: (ČR), (SR) bow@bow.cz Volitelné příslušenství pro Opti D 560: Vario jednotka Lenze 7,5 kw vč. montáže Obj. číslo: , Cena bez DPH: Kč Součást dodávky 3-čelisťové sklíčidlo Ø 315 mm 4-čelisťové sklíčidlo Ø 400 mm se samostatně nastavitelnými čelistmi Upínací deska Ø 450 mm Pevná luneta pro Ø mm Pohyblivá luneta Ø mm Rychloupínací nožový držák SWH 7-C (volitelně čtyřpolohová nožová hlava) Držák pro čtyřhranné nože D mm Chladící zařízení Dva pevné hroty MK5 Redukční pouzdro MK7/MK5 Stěna ostřiku Brzda vřetene Halogenová svítilna 50 W/24 V Závitový indikátor Kufřík s nářadím Olejová náplň Digitální odměřování s ukazatel polohy DPA 2000

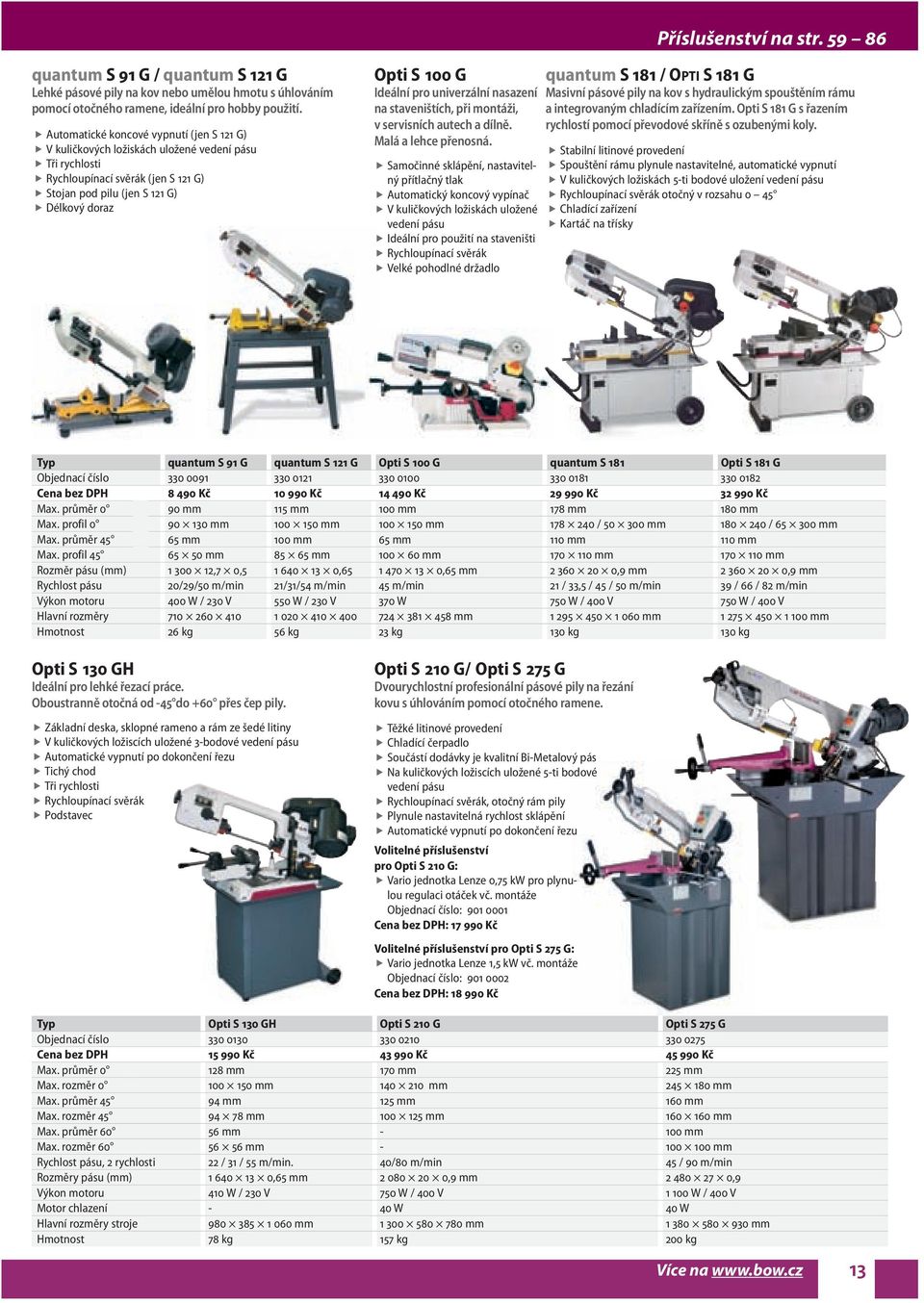

13 Příslušenství na str quantum S 91 G / quantum S 121 G Lehké pásové pily na kov nebo umělou hmotu s úhlováním pomocí otočného ramene, ideální pro hobby použití. Automatické koncové vypnutí (jen S 121 G) V kuličkových ložiskách uložené vedení pásu Tři rychlosti Rychloupínací svěrák (jen S 121 G) Stojan pod pilu (jen S 121 G) Délkový doraz Opti S 100 G Ideální pro univerzální nasazení na staveništích, při montáži, v servisních autech a dílně. Malá a lehce přenosná. Samočinné sklápění, nastavitelný přítlačný tlak Automatický koncový vypínač V kuličkových ložiskách uložené vedení pásu Ideální pro použití na staveništi Rychloupínací svěrák Velké pohodlné držadlo quantum S 181 / OPTI S 181 G Masivní pásové pily na kov s hydraulickým spouštěním rámu a integrovaným chladícím zařízením. Opti S 181 G s řazením rychlostí pomocí převodové skříně s ozubenými koly. Stabilní litinové provedení Spouštění rámu plynule nastavitelné, automatické vypnutí V kuličkových ložiskách 5-ti bodové uložení vedení pásu Rychloupínací svěrák otočný v rozsahu 0 45 Chladící zařízení Kartáč na třísky Typ quantum S 91 G quantum S 121 G Opti S 100 G quantum S 181 Opti S 181 G Objednací číslo Cena bez DPH Kč Kč Kč Kč Kč Max. průměr 0 90 mm 115 mm 100 mm 178 mm 180 mm Max. profil mm mm mm / mm / mm Max. průměr mm 100 mm 65 mm 110 mm 110 mm Max. profil mm mm mm mm mm Rozměr pásu (mm) ,7 0, , ,65 mm ,9 mm ,9 mm Rychlost pásu 20/29/50 m/min 21/31/54 m/min 45 m/min 21 / 33,5 / 45 / 50 m/min 39 / 66 / 82 m/min Výkon motoru 400 W / 230 V 550 W / 230 V 370 W 750 W / 400 V 750 W / 400 V Hlavní rozměry mm mm mm 26 kg 56 kg 23 kg 130 kg 130 kg Opti S 130 GH Ideální pro lehké řezací práce. Oboustranně otočná od -45 do +60 přes čep pily. Základní deska, sklopné rameno a rám ze šedé litiny V kuličkových ložiscích uložené 3-bodové vedení pásu Automatické vypnutí po dokončení řezu Tichý chod Tři rychlosti Rychloupínací svěrák Podstavec Opti S 210 G/ Opti S 275 G Dvourychlostní profesionální pásové pily na řezání kovu s úhlováním pomocí otočného ramene. Těžké litinové provedení Chladící čerpadlo Součástí dodávky je kvalitní Bi-Metalový pás Na kuličkových ložiscích uložené 5-ti bodové vedení pásu Rychloupínací svěrák, otočný rám pily Plynule nastavitelná rychlost sklápění Automatické vypnutí po dokončení řezu Volitelné příslušenství pro Opti S 210 G: Vario jednotka Lenze 0,75 kw pro plynulou regulaci otáček vč. montáže Objednací číslo: Cena bez DPH: Kč Volitelné příslušenství pro Opti S 275 G: Vario jednotka Lenze 1,5 kw vč. montáže Objednací číslo: Cena bez DPH: Kč Typ Opti S 130 GH Opti S 210 G Opti S 275 G Objednací číslo Cena bez DPH Kč Kč Kč Max. průměr mm 170 mm 225 mm Max. rozměr mm mm mm Max. průměr mm 125 mm 160 mm Max. rozměr mm mm mm Max. průměr mm mm Max. rozměr mm mm Rychlost pásu, 2 rychlosti 22 / 31 / 55 m/min. 40/80 m/min 45 / 90 m/min Rozměry pásu (mm) ,65 mm ,9 mm ,9 Výkon motoru 410 W / 230 V 75o W / 400 V W / 400 V Motor chlazení - 40 W 40 W Hlavní rozměry stroje mm mm mm 78 kg 157 kg 200 kg Více na 13

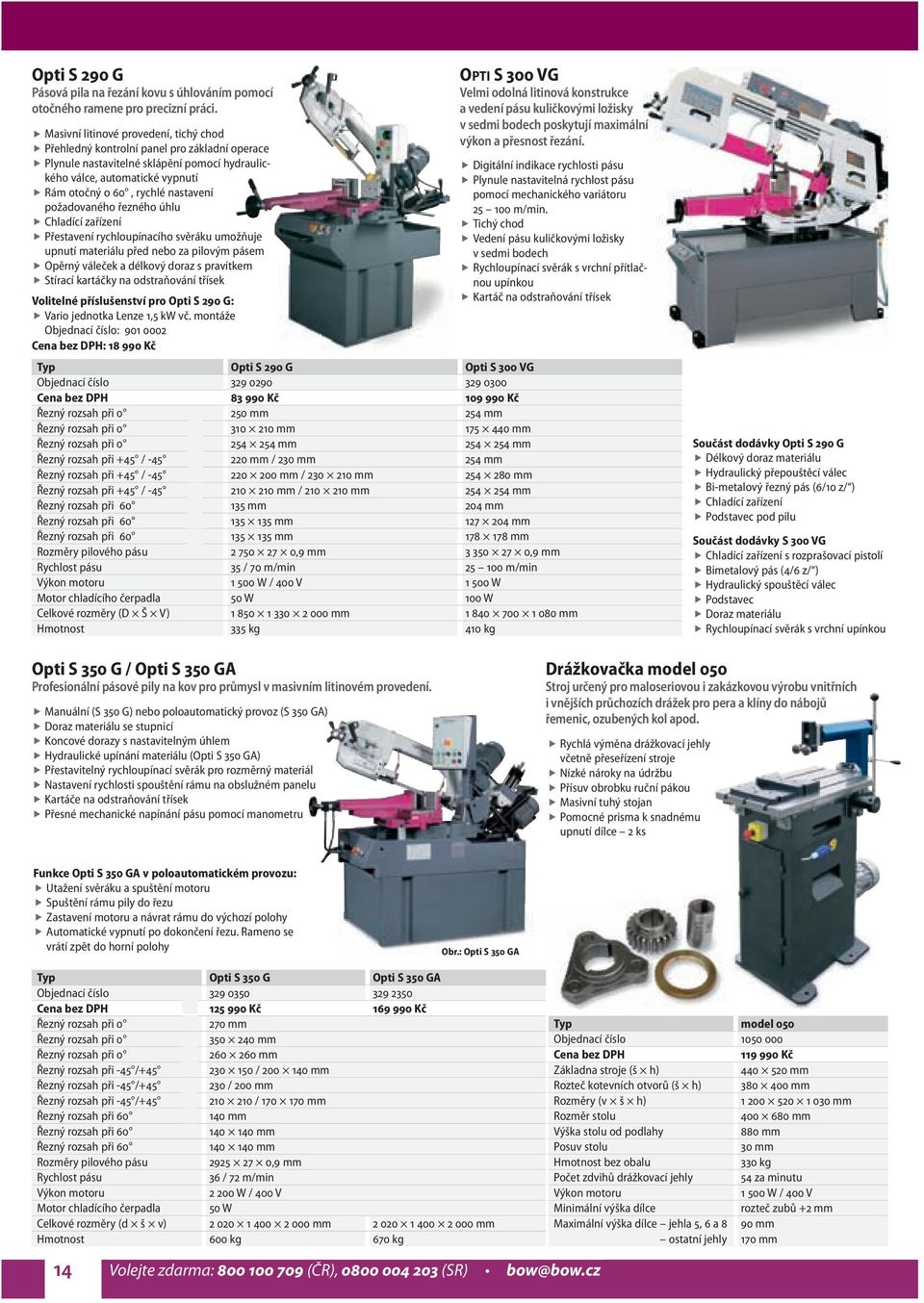

14 Opti S 290 G Pásová pila na řezání kovu s úhlováním pomocí otočného ramene pro precizní práci. Masivní litinové provedení, tichý chod Přehledný kontrolní panel pro základní operace Plynule nastavitelné sklápění pomocí hydraulického válce, automatické vypnutí Rám otočný o 60, rychlé nastavení požadovaného řezného úhlu Chladící zařízení Přestavení rychloupínacího svěráku umožňuje upnutí materiálu před nebo za pilovým pásem Opěrný váleček a délkový doraz s pravítkem Stírací kartáčky na odstraňování třísek Volitelné příslušenství pro Opti S 290 G: Vario jednotka Lenze 1,5 kw vč. montáže Objednací číslo: Cena bez DPH: Kč OPTI S 300 VG Velmi odolná litinová konstrukce a vedení pásu kuličkovými ložisky v sedmi bodech poskytují maximální výkon a přesnost řezání. Digitální indikace rychlosti pásu Plynule nastavitelná rychlost pásu pomocí mechanického variátoru m/min. Tichý chod Vedení pásu kuličkovými ložisky v sedmi bodech Rychloupínací svěrák s vrchní přítlačnou upínkou Kartáč na odstraňování třísek Typ Opti S 290 G Opti S 300 VG Objednací číslo Cena bez DPH Kč Kč Řezný rozsah při mm 254 mm Řezný rozsah při mm mm Řezný rozsah při mm mm Řezný rozsah při +45 / mm / 230 mm 254 mm Řezný rozsah při +45 / mm / mm mm Řezný rozsah při +45 / mm / mm mm Řezný rozsah při mm 204 mm Řezný rozsah při mm mm Řezný rozsah při mm mm Rozměry pilového pásu ,9 mm ,9 mm Rychlost pásu 35 / 70 m/min m/min Výkon motoru W / 400 V W Motor chladícího čerpadla 50 W 100 W Celkové rozměry (D Š V) mm mm 335 kg 410 kg Součást dodávky Opti S 290 G Délkový doraz materiálu Hydraulický přepouštěcí válec Bi-metalový řezný pás (6/10 z/ ) Chladící zařízení Podstavec pod pilu Součást dodávky S 300 VG Chladící zařízení s rozprašovací pistolí Bimetalový pás (4/6 z/ ) Hydraulický spouštěcí válec Podstavec Doraz materiálu Rychloupínací svěrák s vrchní upínkou Opti S 350 G / Opti S 350 GA Profesionální pásové pily na kov pro průmysl v masivním litinovém provedení. Manuální (S 350 G) nebo poloautomatický provoz (S 350 GA) Doraz materiálu se stupnicí Koncové dorazy s nastavitelným úhlem Hydraulické upínání materiálu (Opti S 350 GA) Přestavitelný rychloupínací svěrák pro rozměrný materiál Nastavení rychlosti spouštění rámu na obslužném panelu Kartáče na odstraňování třísek Přesné mechanické napínání pásu pomocí manometru Drážkovačka model 050 Stroj určený pro malo serio vou i zakázkovou výrobu vnitřních i vnějších průchozích drážek pro pera a klíny do nábojů řemenic, ozubených kol apod. Rychlá výměna drážkovací jehly včetně přeseřízení stroje Nízké nároky na údržbu Přísuv obrobku ruční pákou Masivní tuhý stojan Pomocné prisma k snadnému upnutí dílce 2 ks Funkce Opti S 350 GA v poloautomatickém provozu: Utažení svěráku a spuštění motoru Spuštění rámu pily do řezu Zastavení motoru a návrat rámu do výchozí polohy Automatické vypnutí po dokončení řezu. Rameno se vrátí zpět do horní polohy Obr.: Opti S 350 GA Typ Opti S 350 G Opti S 350 GA Objednací číslo Cena bez DPH Kč Kč Řezný rozsah při mm Řezný rozsah při mm Řezný rozsah při mm Řezný rozsah při -45 / / mm Řezný rozsah při -45 / / 200 mm Řezný rozsah při -45 / / mm Řezný rozsah při mm Řezný rozsah při mm Řezný rozsah při mm Rozměry pilového pásu ,9 mm Rychlost pásu 36 / 72 m/min Výkon motoru W / 400 V Motor chladícího čerpadla 50 W Celkové rozměry (d š v) mm mm 600 kg 670 kg Typ model 050 Objednací číslo Cena bez DPH Kč Základna stroje (š h) mm Rozteč kotevních otvorů (š h) mm Rozměry (v š h) mm Rozměr stolu mm Výška stolu od podlahy 880 mm Posuv stolu 30 mm bez obalu 330 kg Počet zdvihů drážkovací jehly 54 za minutu Výkon motoru W / 400 V Minimální výška dílce rozteč zubů +2 mm Maximální výška dílce jehla 5, 6 a 8 ostatní jehly 90 mm 170 mm 14 Volejte zdarma: (ČR), (SR) bow@bow.cz

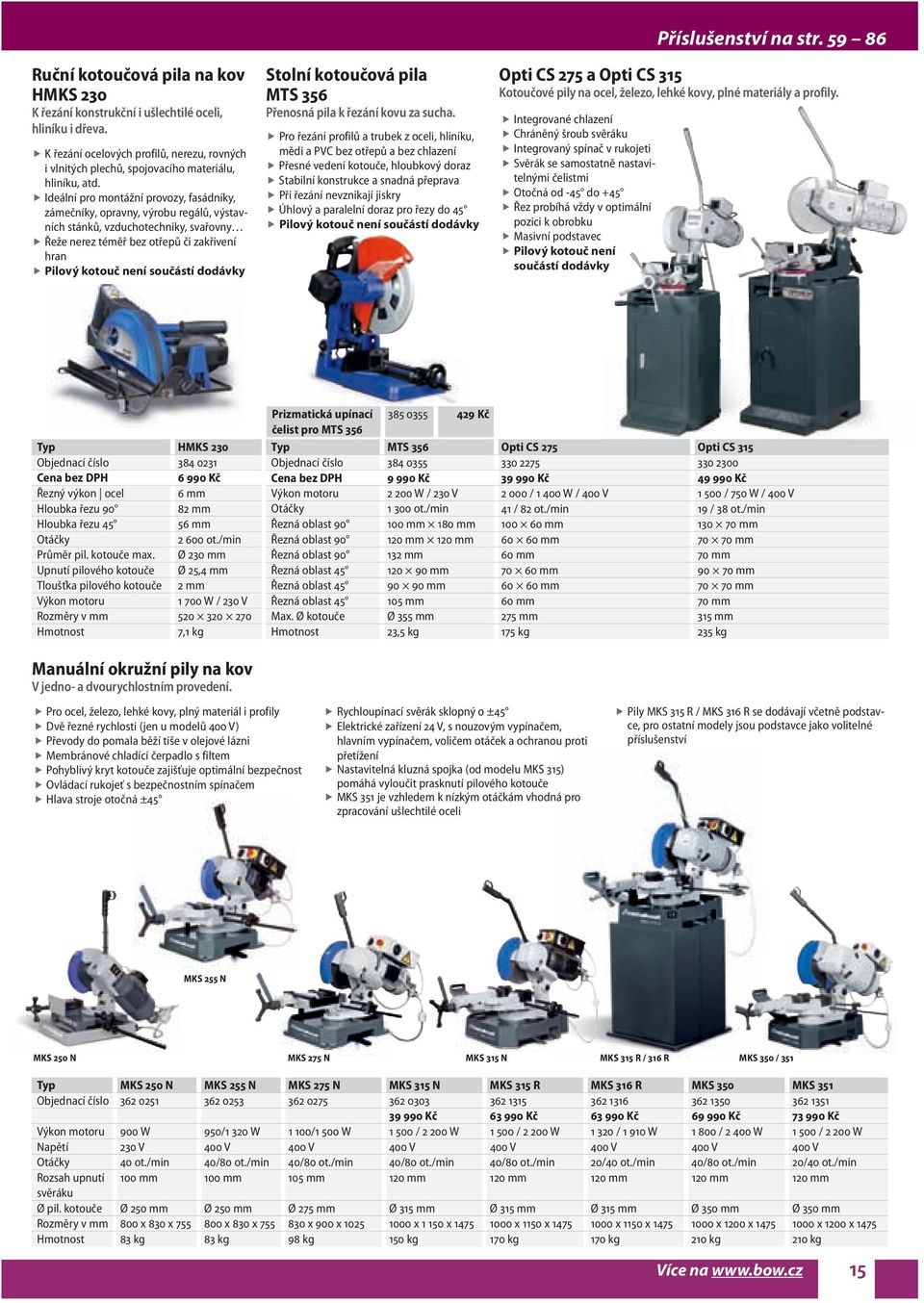

15 Příslušenství na str Ruční kotoučová pila na kov HMKS 230 Stolní kotoučová pila MTS 356 K řezání konstrukční i ušlechtilé oceli, hliníku i dřeva. Přenosná pila k řezání kovu za sucha. f K řezání ocelových profilů, nerezu, rovných i vlnitých plechů, spojovacího materiálu, hliníku, atd. f Ideální pro montážní provozy, fasádníky, zámečníky, opravny, výrobu regálů, výstavních stánků, vzduchotechniky, svařovny f Řeže nerez téměř bez otřepů či zakřivení hran f Pilový kotouč není součástí dodávky Typ Objednací číslo Cena bez DPH Řezný výkon ocel Hloubka řezu 90 Hloubka řezu 45 Otáčky Průměr pil. kotouče max. Upnutí pilového kotouče Tloušťka pilového kotouče Výkon motoru Rozměry v mm Opti CS 275 a Opti CS 315 Kotoučové pily na ocel, železo, lehké kovy, plné materiály a profily. f Pro řezání profilů a trubek z oceli, hliníku, mědi a PVC bez otřepů a bez chlazení f Přesné vedení kotouče, hloubkový doraz f Stabilní konstrukce a snadná přeprava f Při řezání nevznikají jiskry f Úhlový a paralelní doraz pro řezy do 45 f Pilový kotouč není součástí dodávky HMKS Kč 6 mm 82 mm 56 mm ot./min Ø 230 mm Ø 25,4 mm 2 mm W / 230 V ,1 kg f Integrované chlazení f Chráněný šroub svěráku f Integrovaný spínač v rukojeti f Svěrák se samostatně nastavi- telnými čelistmi f Otočná od -45 do +45 f Řez probíhá vždy v optimální pozici k obrobku f Masivní podstavec f Pilový kotouč není součástí dodávky Prizmatická upínací čelist pro MTS 356 Typ Objednací číslo Cena bez DPH Výkon motoru Otáčky Řezná oblast 90 Řezná oblast 90 Řezná oblast 90 Řezná oblast 45 Řezná oblast 45 Řezná oblast 45 Max. Ø kotouče Kč MTS Kč W / 230 V ot./min 100 mm 180 mm 120 mm 120 mm 132 mm mm mm 105 mm Ø 355 mm 23,5 kg Opti CS Kč / W / 400 V 41 / 82 ot./min mm mm 60 mm mm mm 60 mm 275 mm 175 kg Optii CS Kč / 750 W / 400 V 19 / 38 ot./min mm mm 70 mm mm mm 70 mm 315 mm 235 kg Manuální okružní pily na kov V jedno- a dvourychlostním provedení. f Pro ocel, železo, lehké kovy, plný materiál i profily f Dvě řezné rychlosti (jen u modelů 400 V) f Převody do pomala běží tiše v olejové lázni f Membránové chladící čerpadlo s filtem f Pohyblivý kryt kotouče zajišťuje optimální bezpečnost f Ovládací rukojeť s bezpečnostním spínačem f Hlava stroje otočná ±45 f Rychloupínací svěrák sklopný o ±45 f Elektrické zařízení 24 V, s nouzovým vypínačem, hlavním vypínačem, voličem otáček a ochranou proti přetížení f Nastavitelná kluzná spojka (od modelu MKS 315) pomáhá vyloučit prasknutí pilového kotouče f MKS 351 je vzhledem k nízkým otáčkám vhodná pro zpracování ušlechtilé oceli f Pily MKS 315 R / MKS 316 R se dodávají včetně podstav- ce, pro ostatní modely jsou podstavce jako volitelné příslušenství MKS 255 N MKS 250 N MKS 275 N Typ MKS 250 N Objednací číslo MKS 255 N MKS 275 N Výkon motoru Napětí Otáčky Rozsah upnutí svěráku Ø pil. kotouče Rozměry v mm 900 W 230 V 40 ot./min 100 mm 950/1 320 W 400 V 40/80 ot./min 100 mm Ø 250 mm 800 x 830 x kg Ø 250 mm 800 x 830 x kg MKS 315 N MKS 315 R / 316 R MKS 350 / /1 500 W 400 V 40/80 ot./min 105 mm MKS 315 N Kč / W 400 V 40/80 ot./min 120 mm MKS 315 R Kč / W 400 V 40/80 ot./min 120 mm MKS 316 R Kč / W 400 V 20/40 ot./min 120 mm MKS Kč / W 400 V 40/80 ot./min 120 mm MKS Kč / W 400 V 20/40 ot./min 120 mm Ø 275 mm 830 x 900 x kg Ø 315 mm 1000 x x kg Ø 315 mm 1000 x 1150 x kg Ø 315 mm 1000 x 1150 x kg Ø 350 mm 1000 x 1200 x kg Ø 350 mm 1000 x 1200 x kg Více na 15

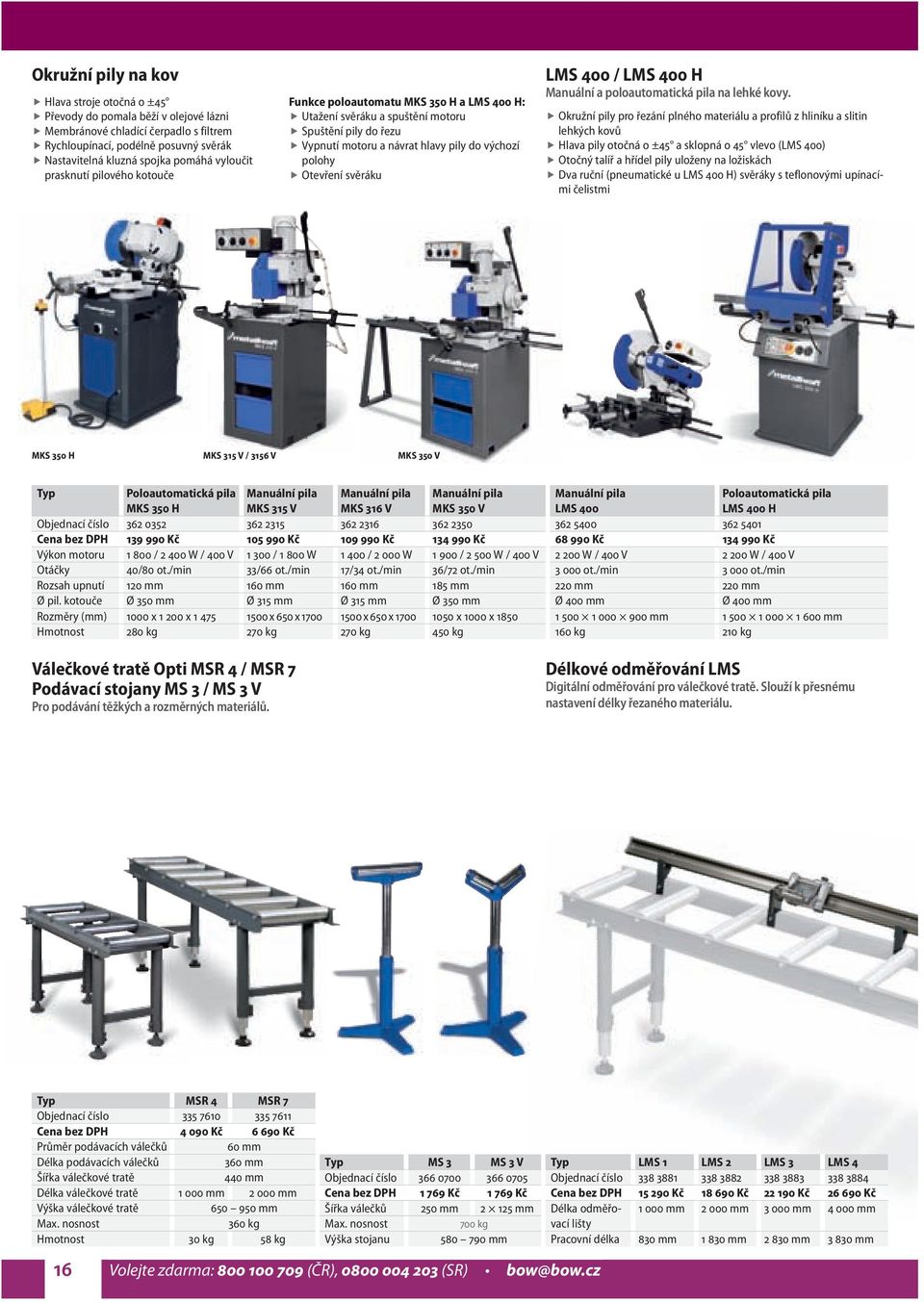

16 Okružní pily na kov Hlava stroje otočná o ±45 Převody do pomala běží v olejové lázni Membránové chladící čerpadlo s filtrem Rychloupínací, podélně posuvný svěrák Nastavitelná kluzná spojka pomáhá vyloučit prasknutí pilového kotouče Funkce poloautomatu MKS 350 H a LMS 400 H: Utažení svěráku a spuštění motoru Spuštění pily do řezu Vypnutí motoru a návrat hlavy pily do výchozí polohy Otevření svěráku LMS 400 / LMS 400 H Manuální a poloautomatická pila na lehké kovy. Okružní pily pro řezání plného materiálu a profilů z hliníku a slitin lehkých kovů Hlava pily otočná o ±45 a sklopná o 45 vlevo (LMS 400) Otočný talíř a hřídel pily uloženy na ložiskách Dva ruční (pneumatické u LMS 400 H) svěráky s teflonovými upínacími čelistmi MKS 350 H MKS 315 V / 3156 V MKS 350 V Typ Poloautomatická pila MKS 350 H Manuální pila MKS 315 V Manuální pila MKS 316 V Manuální pila MKS 350 V Objednací číslo Cena bez DPH Kč Kč Kč Kč Výkon motoru / W / 400 V / W / W / W / 400 V Otáčky 40/80 ot./min 33/66 ot./min 17/34 ot./min 36/72 ot./min Rozsah upnutí 120 mm 160 mm 160 mm 185 mm Ø pil. kotouče Ø 350 mm Ø 315 mm Ø 315 mm Ø 350 mm Rozměry (mm) 1000 x x x 650 x x 650 x x 1000 x kg 270 kg 270 kg 450 kg Válečkové tratě Opti MSR 4 / MSR 7 Podávací stojany MS 3 / MS 3 V Pro podávání těžkých a rozměrných materiálů. Manuální pila LMS 400 Poloautomatická pila LMS 400 H Kč Kč W / 400 V W / 400 V ot./min ot./min 220 mm 220 mm Ø 400 mm Ø 400 mm mm mm 160 kg 210 kg Délkové odměřování LMS Digitální odměřování pro válečkové tratě. Slouží k přesnému nastavení délky řezaného materiálu. Typ MSR 4 MSR 7 Objednací číslo Cena bez DPH Kč Kč Průměr podávacích válečků 60 mm Délka podávacích válečků 360 mm Šířka válečkové tratě 440 mm Délka válečkové tratě mm mm Výška válečkové tratě mm Max. nosnost 360 kg 30 kg 58 kg Typ MS 3 MS 3 V Objednací číslo Cena bez DPH Kč Kč Šířka válečků 250 mm mm Max. nosnost 700 kg Výška stojanu mm Typ LMS 1 LMS 2 LMS 3 LMS 4 Objednací číslo Cena bez DPH Kč Kč Kč Kč Délka odměřovací mm mm mm mm lišty Pracovní délka 830 mm mm mm mm 16 Volejte zdarma: (ČR), (SR) bow@bow.cz

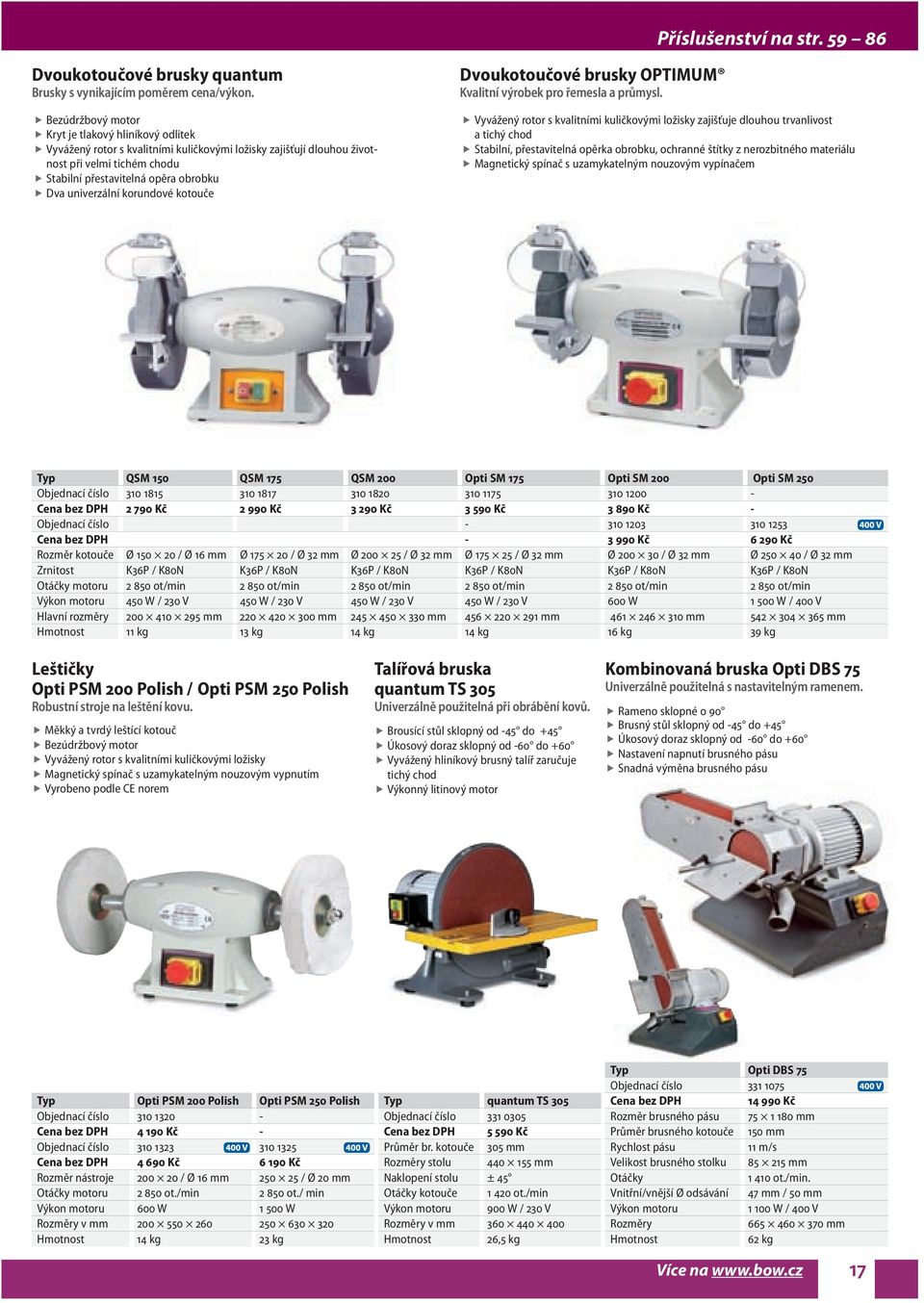

17 Příslušenství na str Dvoukotoučové brusky quantum Brusky s vynikajícím poměrem cena/výkon. Bezúdržbový motor Kryt je tlakový hliníkový odlitek Vyvážený rotor s kvalitními kuličkovými ložisky zajišťují dlouhou životnost při velmi tichém chodu Stabilní přestavitelná opěra obrobku Dva univerzální korundové kotouče Dvoukotoučové brusky OPTIMUM Kvalitní výrobek pro řemesla a průmysl. Vyvážený rotor s kvalitními kuličkovými ložisky zajišťuje dlouhou trvanlivost a tichý chod Stabilní, přestavitelná opěrka obrobku, ochranné štítky z nerozbitného materiálu Magnetický spínač s uzamykatelným nouzovým vypínačem Typ QSM 150 QSM 175 QSM 200 Opti SM 175 Opti SM 200 Opti SM 250 Objednací číslo Cena bez DPH Kč Kč Kč Kč Kč - Objednací číslo Cena bez DPH Kč Kč Rozměr kotouče Ø / Ø 16 mm Ø / Ø 32 mm Ø / Ø 32 mm Ø / Ø 32 mm Ø / Ø 32 mm Ø / Ø 32 mm Zrnitost K36P / K80N K36P / K80N K36P / K80N K36P / K80N K36P / K80N K36P / K80N Otáčky motoru ot/min ot/min ot/min ot/min ot/min ot/min Výkon motoru 450 W / 230 V 450 W / 230 V 450 W / 230 V 450 W / 230 V 600 W W / 400 V Hlavní rozměry mm mm mm mm mm mm 11 kg 13 kg 14 kg 14 kg 16 kg 39 kg Leštičky Opti PSM 200 Polish / Opti PSM 250 Polish Robustní stroje na leštění kovu. Měkký a tvrdý leštící kotouč Bezúdržbový motor Vyvážený rotor s kvalitními kuličkovými ložisky Magnetický spínač s uzamykatelným nouzovým vypnutím Vyrobeno podle CE norem Talířová bruska quantum TS 305 Univerzálně použitelná při obrábění kovů. Brousící stůl sklopný od -45 do +45 Úkosový doraz sklopný od -60 do +60 Vyvážený hliníkový brusný talíř zaručuje tichý chod Výkonný litinový motor Kombinovaná bruska Opti DBS 75 Univerzálně použitelná s nastavitelným ramenem. Rameno sklopné o 90 Brusný stůl sklopný od -45 do +45 Úkosový doraz sklopný od -60 do +60 Nastavení napnutí brusného pásu Snadná výměna brusného pásu Typ Opti PSM 200 Polish Opti PSM 250 Polish Objednací číslo Cena bez DPH Kč - Objednací číslo Cena bez DPH Kč Kč Rozměr nástroje / Ø 16 mm / Ø 20 mm Otáčky motoru ot./min ot./ min Výkon motoru 600 W W Rozměry v mm kg 23 kg Typ quantum TS 305 Objednací číslo Cena bez DPH Kč Průměr br. kotouče 305 mm Rozměry stolu mm Naklopení stolu ± 45 Otáčky kotouče ot./min Výkon motoru 900 W / 230 V Rozměry v mm ,5 kg Typ Opti DBS 75 Objednací číslo Cena bez DPH Kč Rozměr brusného pásu mm Průměr brusného kotouče 150 mm Rychlost pásu 11 m/s Velikost brusného stolku mm Otáčky ot./min. Vnitřní/vnější Ø odsávání 47 mm / 50 mm Výkon motoru W / 400 V Rozměry mm 62 kg Více na 17

18 Pásové brusky na kov MBSM / MBSM MBSM / MBSM Pásové brusky pro profesionální broušení kovu. U provedení 400 V dvě rychlosti pásu Výměna brusného pásu během několika sekund Vývod pro připojení odsávání MBSM a MBSM Standardně bez podstavce brusky (volitelné příslušenství) MBSM a MBSM Plynulé sklopení brusné jednotky Opti BSM 75 / Opti BSM 150 Robustní a spolehlivé pásové brusky pro dílnu a průmysl. Výkonné motory W (BSM 75) a W (BSM 150) Vysoká rychlost pásu 33 m/s Snadná a rychlá výměna pásu Velká plocha pro rovinné broušení, nastavitelná opěrka pro univerzální použití Stabilní a tuhá konstrukce stroje Dva koncovky pro připojení odsávání Typ MBSM MBSM MBSM MBSM Objednací číslo Cena bez DPH Kč Kč Kč Kč Rozměr brus. pásu mm mm mm mm Rychlost pásu 19 m/s 9,5 / 19 m/s 14,5 / 29 m/s 14,5 / 29 m/s Ø kontakního kola 130 mm 130 mm 200 mm 200 mm Ø odsávání 73 mm 73 mm 100 mm 100 mm Výkon motoru W / 230 V W / 400 V W / 400 V W / 400 V Rozměry v mm kg 37 kg 72 kg 90 kg Typ Opti BSM 75 Opti BSM 150 Objednací číslo Cena bez DPH Kč Kč Rozměr br. pásu mm mm Brusná plocha mm mm Otáčky motoru ot./min ot./min Rychlost pásu 33 m/s 33 m/s Ø odsávání - vstup 57 mm 57 mm Ø odsávání - výstup 60 mm 60 mm Výkon motoru W / 400 V W / 400 V Rozměry v mm kg 125 kg Bruska na trubky a profily RPSM 2 Přesné a velmi rychlé vybroušení konců trubek a profilů např. pro přípravu svařování, apod. Pro kovové trubky a profily průměru ½ 2 ½ Prismatický svěrák s aretací, pohodlná obsluha pomocí jednoduše otočného brusného přípravku Brusný válec (rolnu) lze jednoduše a rychle vyměnit Výkonný motor W Bruska na vrtáky Opti DG 20 Bruska s plynulou regulací otáček a velkou přesností opakování. Pro broušení spirálových pravořezných vrtáků s válcovou stopkou 3 20 mm Masivní litinová základní deska s velkou vlastní hmotností zajišťuje chod bez vibrací Vyvážený rotor s kvalitními kuličkovými ložisky zajišťuje dlouhou životnost a tichý chod Velká přesnost opakování díky prizmaticky vedenému posuvu Plynulá regulace otáček pro různé materiály Možnost nastavení úhlu pro všechny typy spirálových vrtáků Brusný hrníček pro Opti DG Kč Typ RPSM 2 Objednací číslo Cena bez DPH Kč Rozměry pásu mm Výkon motoru W Rychlost pásu 15 / 30 m/s Použitelné pro průměry mm Nastavitelný brusný úhel Rozměry mm 196 kg Typ Opti DG 20 Objednací číslo Cena bez DPH Kč Max. brusný průměr 3 20 mm Vnější průměr brusného kotouče 40 mm Otáčky plynule měnitelné ot/min Úhel ostření špičky Výkon motoru 230 V / 50 Hz 600 W Hlavní rozměry stroje mm 26,7 kg 18 Volejte zdarma: (ČR), (SR) bow@bow.cz

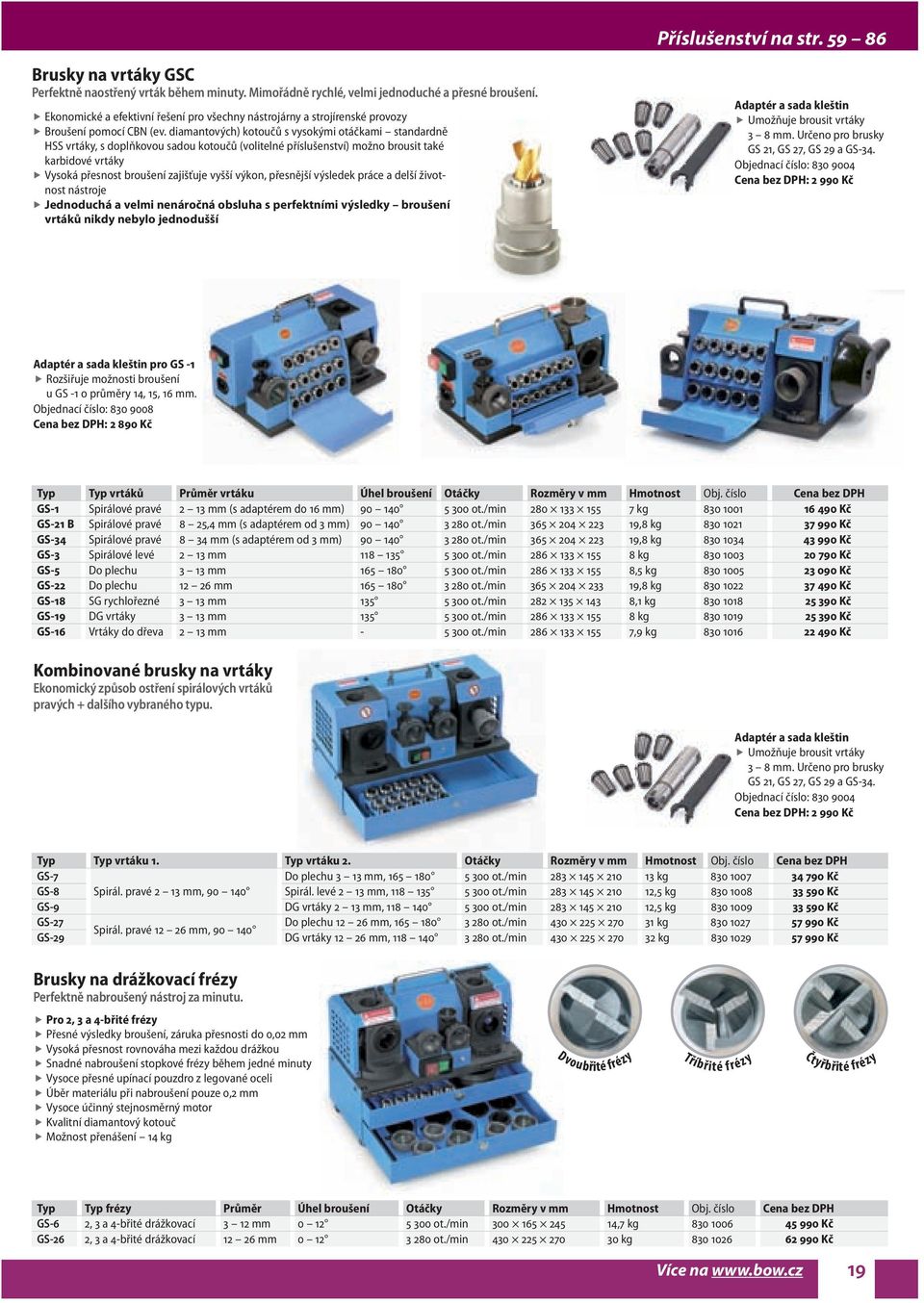

19 Příslušenství na str Brusky na vrtáky GSC Perfektně naostřený vrták během minuty. Mimořádně rychlé, velmi jednoduché a přesné broušení. Ekonomické a efektivní řešení pro všechny nástrojárny a strojírenské provozy Broušení pomocí CBN (ev. diamantových) kotoučů s vysokými otáčkami standardně HSS vrtáky, s doplňkovou sadou kotoučů (volitelné příslušenství) možno brousit také karbidové vrtáky Vysoká přesnost broušení zajišťuje vyšší výkon, přesnější výsledek práce a delší životnost nástroje Jednoduchá a velmi nenáročná obsluha s perfektními výsledky broušení vrtáků nikdy nebylo jednodušší Adaptér a sada kleštin Umožňuje brousit vrtáky 3 8 mm. Určeno pro brusky GS 21, GS 27, GS 29 a GS-34. Objednací číslo: Cena bez DPH: Kč Adaptér a sada kleštin pro GS -1 Rozšiřuje možnosti broušení u GS -1 o průměry 14, 15, 16 mm. Objednací číslo: Cena bez DPH: Kč Typ Typ vrtáků Průměr vrtáku Úhel broušení Otáčky Rozměry v mm Obj. číslo Cena bez DPH GS-1 Spirálové pravé 2 13 mm (s adaptérem d0 16 mm) ot./min kg Kč GS-21 B Spirálové pravé 8 25,4 mm (s adaptérem od 3 mm) ot./min ,8 kg Kč GS-34 Spirálové pravé 8 34 mm (s adaptérem od 3 mm) ot./min ,8 kg Kč GS-3 Spirálové levé 2 13 mm ot./min kg Kč GS-5 Do plechu 3 13 mm ot./min ,5 kg Kč GS-22 Do plechu mm ot./min ,8 kg Kč GS-18 SG rychlořezné 3 13 mm ot./min ,1 kg Kč GS-19 DG vrtáky 3 13 mm ot./min kg Kč GS-16 Vrtáky do dřeva 2 13 mm ot./min ,9 kg Kč Kombinované brusky na vrtáky Ekonomický způsob ostření spirálových vrtáků pravých + dalšího vybraného typu. Adaptér a sada kleštin Umožňuje brousit vrtáky 3 8 mm. Určeno pro brusky GS 21, GS 27, GS 29 a GS-34. Objednací číslo: Cena bez DPH: Kč Typ Typ vrtáku 1. Typ vrtáku 2. Otáčky Rozměry v mm Obj. číslo Cena bez DPH GS-7 Do plechu 3 13 mm, ot./min kg Kč GS-8 Spirál. pravé 2 13 mm, Spirál. levé 2 13 mm, ot./min ,5 kg Kč GS-9 DG vrtáky 2 13 mm, ot./min ,5 kg Kč GS-27 Do plechu mm, ot./min kg Kč Spirál. pravé mm, GS-29 DG vrtáky mm, ot./min kg Kč Brusky na drážkovací frézy Perfektně nabroušený nástroj za minutu. Pro 2, 3 a 4-břité frézy Přesné výsledky broušení, záruka přesnosti do 0,02 mm Vysoká přesnost rovnováha mezi každou drážkou Snadné nabroušení stopkové frézy během jedné minuty Vysoce přesné upínací pouzdro z legované oceli Úběr materiálu při nabroušení pouze 0,2 mm Vysoce účinný stejnosměrný motor Kvalitní diamantový kotouč Možnost přenášení 14 kg Dvoubřité frézy Tříbřité fréz y Čtyřbřité frézy Typ Typ frézy Průměr Úhel broušení Otáčky Rozměry v mm Obj. číslo Cena bez DPH GS-6 2, 3 a 4-břité drážkovací 3 12 mm ot./min ,7 kg Kč GS-26 2, 3 a 4-břité drážkovací mm ot./min kg Kč Více na 19

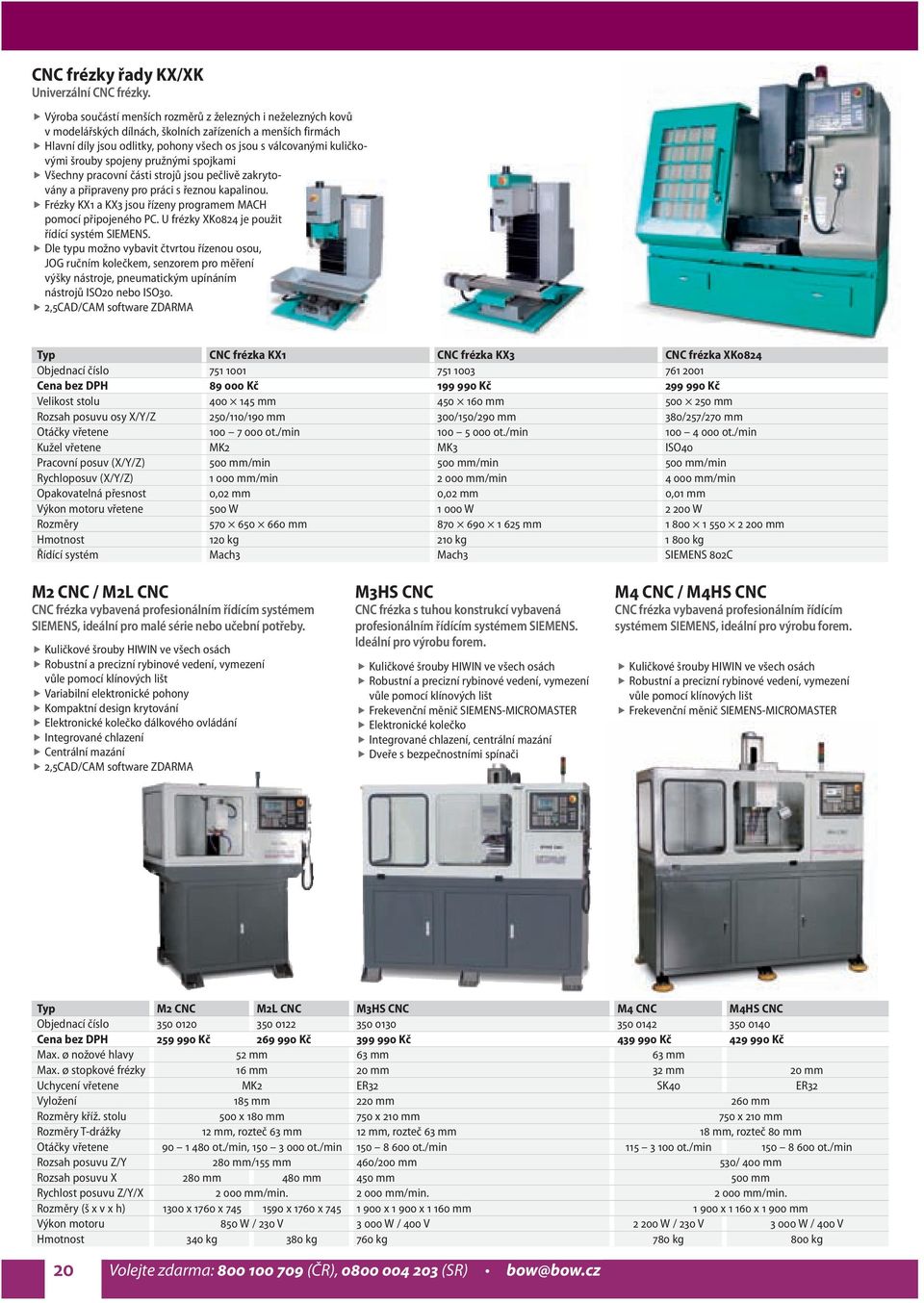

20 CNC frézky řady KX/XK Univerzální CNC frézky. Výroba součástí menších rozměrů z železných i neželezných kovů v modelářských dílnách, školních zařízeních a menších firmách Hlavní díly jsou odlitky, pohony všech os jsou s válcovanými kuličkovými šrouby spojeny pružnými spojkami Všechny pracovní části strojů jsou pečlivě zakrytovány a připraveny pro práci s řeznou kapalinou. Frézky KX1 a KX3 jsou řízeny programem MACH pomocí připojeného PC. U frézky XK0824 je použit řídící systém SIEMENS. Dle typu možno vybavit čtvrtou řízenou osou, JOG ručním kolečkem, senzorem pro měření výšky nástroje, pneumatickým upínáním nástrojů ISO20 nebo ISO30. 2,5CAD/CAM software ZDARMA Typ CNC frézka KX1 CNC frézka KX3 CNC frézka XK0824 Objednací číslo Cena bez DPH Kč Kč Kč Velikost stolu mm mm mm Rozsah posuvu osy X/Y/Z 250/110/190 mm 300/150/290 mm 380/257/270 mm Otáčky vřetene ot./min ot./min ot./min Kužel vřetene MK2 MK3 ISO40 Pracovní posuv (X/Y/Z) 500 mm/min 500 mm/min 500 mm/min Rychloposuv (X/Y/Z) mm/min mm/min mm/min Opakovatelná přesnost 0,02 mm 0,02 mm 0,01 mm Výkon motoru vřetene 500 W W W Rozměry mm mm mm 120 kg 210 kg kg Řídící systém Mach3 Mach3 SIEMENS 802C M2 CNC / M2L CNC CNC frézka vybavená profesionálním řídícím systémem SIEMENS, ideální pro malé série nebo učební potřeby. Kuličkové šrouby HIWIN ve všech osách Robustní a precizní rybinové vedení, vymezení vůle pomocí klínových lišt Variabilní elektronické pohony Kompaktní design krytování Elektronické kolečko dálkového ovládání Integrované chlazení Centrální mazání 2,5CAD/CAM software ZDARMA M3HS CNC CNC frézka s tuhou konstrukcí vybavená profesionálním řídícím systémem SIEMENS. Ideální pro výrobu forem. Kuličkové šrouby HIWIN ve všech osách Robustní a precizní rybinové vedení, vymezení vůle pomocí klínových lišt Frekevenční měnič SIEMENS-MICROMASTER Elektronické kolečko Integrované chlazení, centrální mazání Dveře s bezpečnostními spínači M4 CNC / M4HS CNC CNC frézka vybavená profesionálním řídícím systémem SIEMENS, ideální pro výrobu forem. Kuličkové šrouby HIWIN ve všech osách Robustní a precizní rybinové vedení, vymezení vůle pomocí klínových lišt Frekevenční měnič SIEMENS-MICROMASTER Typ M2 CNC M2L CNC M3HS CNC M4 CNC M4HS CNC Objednací číslo Cena bez DPH Kč Kč Kč Kč Kč Max. ø nožové hlavy 52 mm 63 mm 63 mm Max. ø stopkové frézky 16 mm 20 mm 32 mm 20 mm Uchycení vřetene MK2 ER32 SK40 ER32 Vyložení 185 mm 220 mm 260 mm Rozměry kříž. stolu 500 x 180 mm 750 x 210 mm 750 x 210 mm Rozměry T-drážky 12 mm, rozteč 63 mm 12 mm, rozteč 63 mm 18 mm, rozteč 80 mm Otáčky vřetene ot./min, ot./min ot./min ot./min ot./min Rozsah posuvu Z/Y 280 mm/155 mm 460/200 mm 530/ 400 mm Rozsah posuvu X 280 mm 480 mm 450 mm 500 mm Rychlost posuvu Z/Y/X mm/min mm/min mm/min. Rozměry (š x v x h) 1300 x 1760 x x 1760 x x x mm x x mm Výkon motoru 850 W / 230 V W / 400 V W / 230 V W / 400 V 340 kg 380 kg 760 kg 780 kg 800 kg 20 Volejte zdarma: (ČR), (SR) bow@bow.cz
