1 Průvodce sortimentem inženýrské sítě kanalizační potrubí a šachty vodovody a plynovody hospodaření s dešťovou vodou

2 Obsah Kanalizační potrubí Kanalizační šachty PE potrubí PE tvarovky Compact Pipe Systémy pro zasakování Systémy pro zasakování a retenci Systémy filtrace Systémy pro regulaci Odlučovač ropných látek Reference Inženýrské sítě Průvodce sortimentem Tel Fax

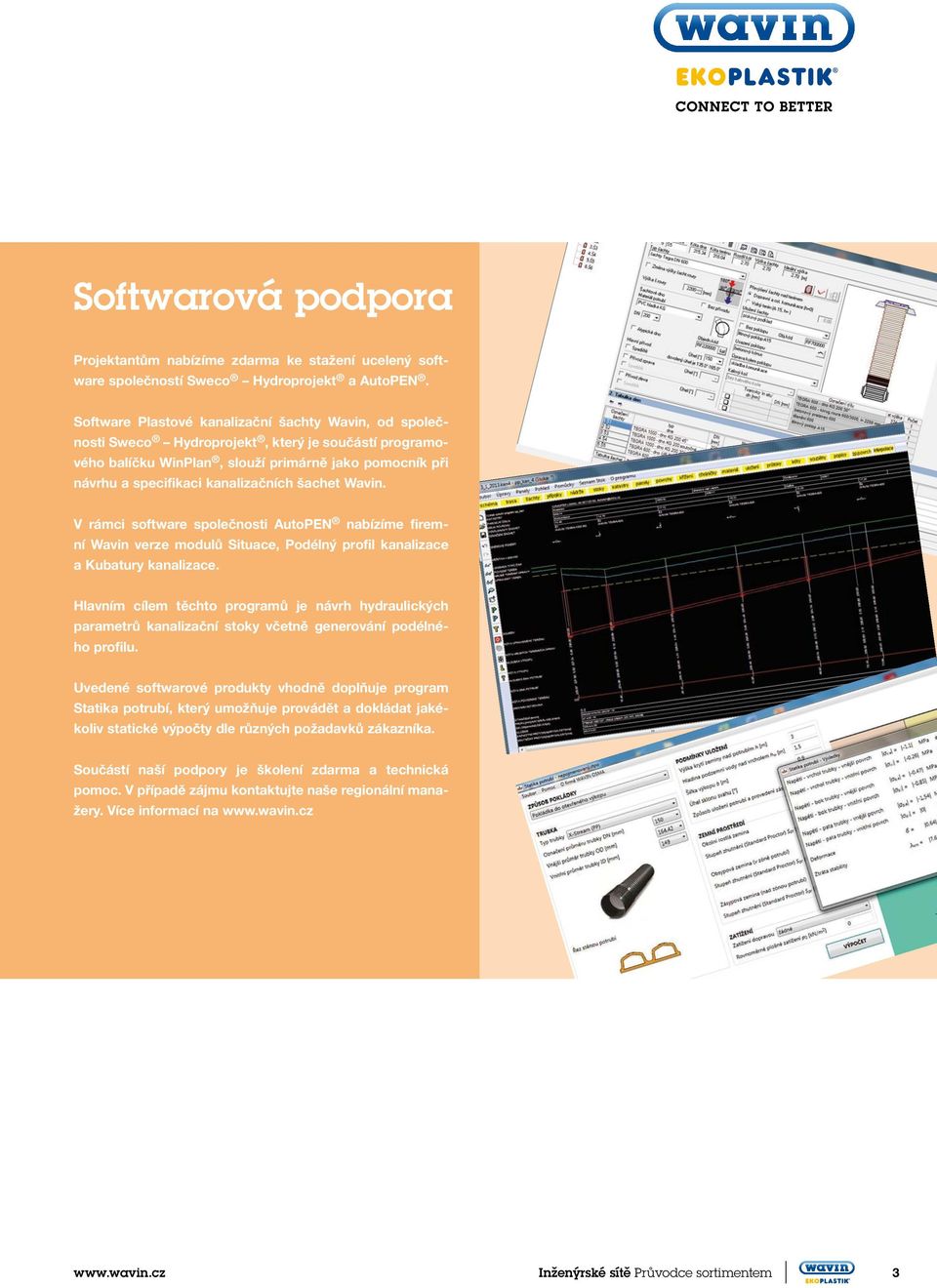

3 Softwarová podpora Projektantům nabízíme zdarma ke stažení ucelený software společností Sweco Hydroprojekt a AutoPEN. Software Plastové kanalizační šachty Wavin, od společnosti Sweco Hydroprojekt, který je součástí programového balíčku WinPlan, slouží primárně jako pomocník při návrhu a specifikaci kanalizačních šachet Wavin. V rámci software společnosti AutoPEN nabízíme firemní Wavin verze modulů Situace, Podélný profil kanalizace a Kubatury kanalizace. m cílem těchto programů je návrh hydraulických parametrů kanalizační stoky včetně generování podélného profilu. Uvedené softwarové produkty vhodně doplňuje program Statika potrubí, který umožňuje provádět a dokládat jakékoliv statické výpočty dle různých požadavků zákazníka. Součástí naší podpory je školení zdarma a technická pomoc. V případě zájmu kontaktujte naše regionální manažery. Více informací na Inženýrské sítě Průvodce sortimentem 3

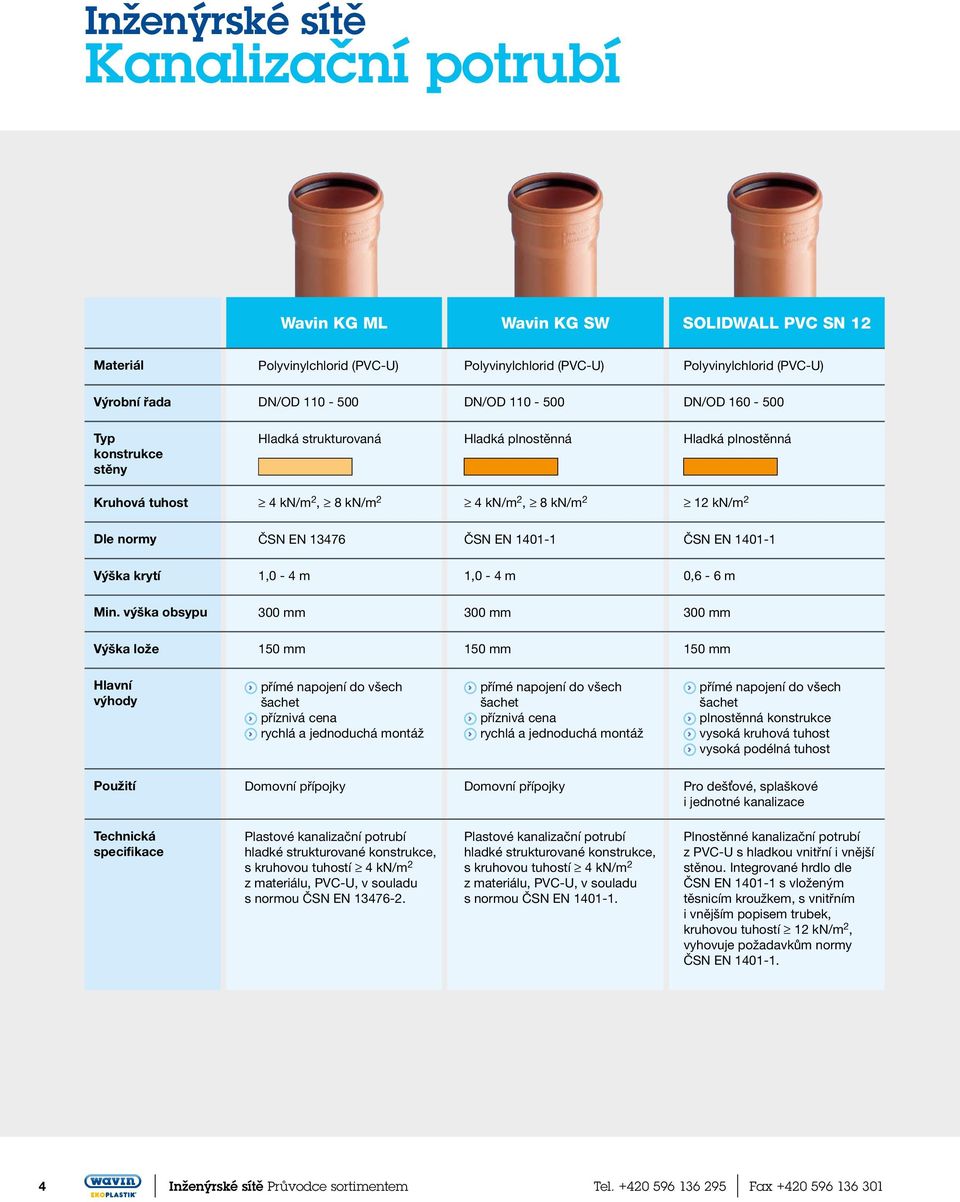

4 Kanalizační potrubí Wavin KG ML Wavin KG SW SOLIDWALL PVC SN 12 Materiál Polyvinylchlorid (PVC-U) Polyvinylchlorid (PVC-U) Polyvinylchlorid (PVC-U) Výrobní řada DN/OD DN/OD DN/OD Typ konstrukce stěny Hladká strukturovaná Hladká plnostěnná Hladká plnostěnná Kruhová tuhost 4 kn/m 2, 8 kn/m 2 4 kn/m 2, 8 kn/m 2 12 kn/m 2 Dle normy ČSN EN ČSN EN ČSN EN Výška krytí 1,0-4 m 1,0-4 m 0,6-6 m Min. výška obsypu 300 mm 300 mm 300 mm Výška lože 150 mm 150 mm 150 mm přímé napojení do všech šachet příznivá cena rychlá a jednoduchá montáž přímé napojení do všech šachet příznivá cena rychlá a jednoduchá montáž přímé napojení do všech šachet plnostěnná konstrukce vysoká kruhová tuhost vysoká podélná tuhost Použití Domovní přípojky Domovní přípojky Pro dešťové, splaškové i jednotné kanalizace Plastové kanalizační potrubí hladké strukturované konstrukce, s kruhovou tuhostí 4 kn/m 2 z materiálu, PVC-U, v souladu s normou ČSN EN Plastové kanalizační potrubí hladké strukturované konstrukce, s kruhovou tuhostí 4 kn/m 2 z materiálu, PVC-U, v souladu s normou ČSN EN Plnostěnné kanalizační potrubí z PVC-U s hladkou vnitřní i vnější stěnou. Integrované hrdlo dle ČSN EN s vloženým těsnicím kroužkem, s vnitřním i vnějším popisem trubek, kruhovou tuhostí 12 kn/m 2, vyhovuje poža davkům normy ČSN EN Inženýrské sítě Průvodce sortimentem Tel Fax

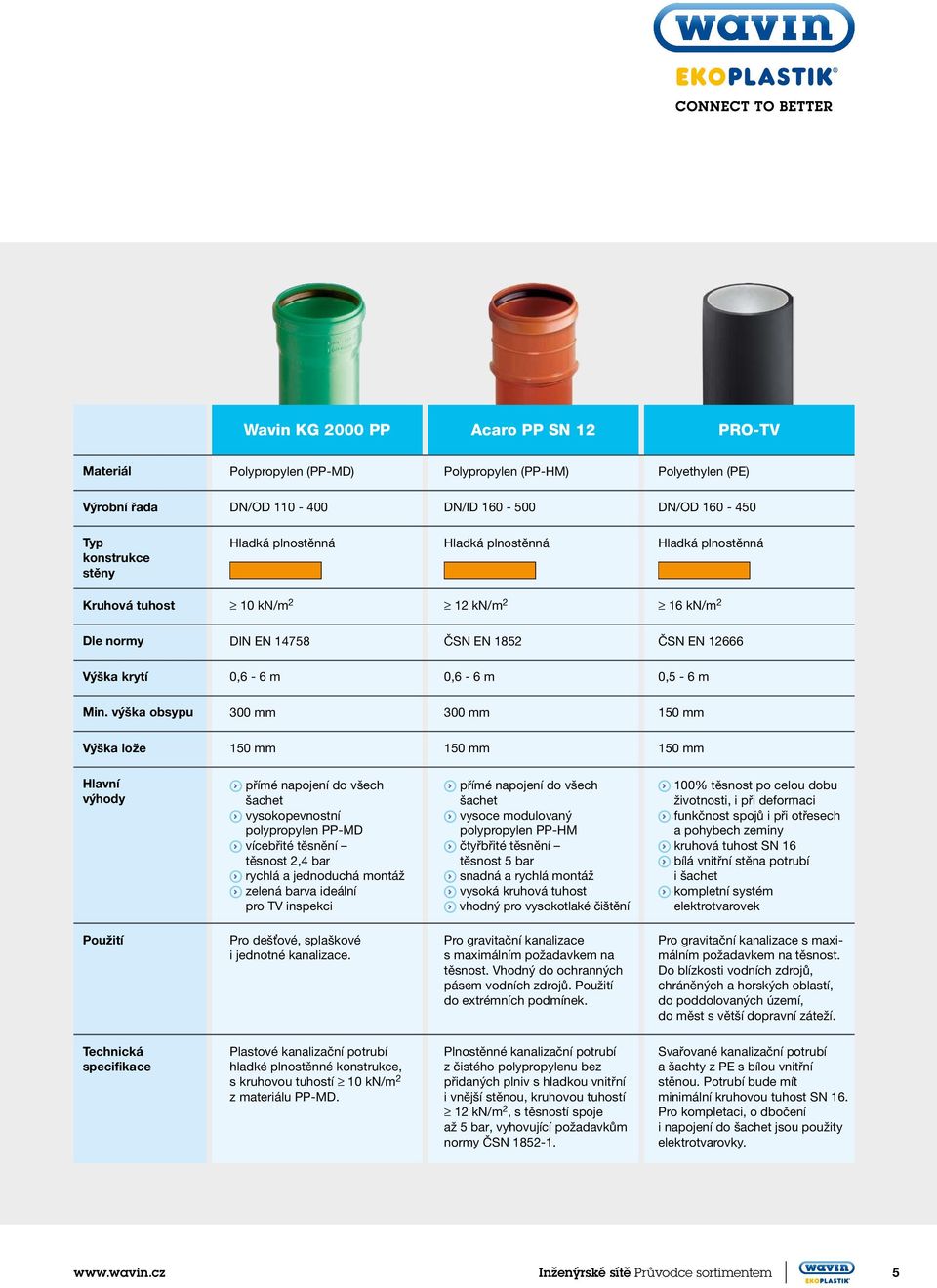

5 Wavin KG 2000 PP Acaro PP SN 12 PRO-TV Materiál Polypropylen (PP-MD) Polypropylen (PP-HM) Polyethylen (PE) Výrobní řada DN/OD DN/ID DN/OD Typ konstrukce stěny Hladká plnostěnná Hladká plnostěnná Hladká plnostěnná Kruhová tuhost 10 kn/m 2 12 kn/m 2 16 kn/m 2 Dle normy DIN EN ČSN EN 1852 ČSN EN Výška krytí 0,6-6 m 0,6-6 m 0,5-6 m Min. výška obsypu 300 mm 300 mm 150 mm Výška lože 150 mm 150 mm 150 mm přímé napojení do všech šachet vysokopevnostní polypropylen PP-MD vícebřité těsnění těsnost 2,4 bar rychlá a jednoduchá montáž zelená barva ideální pro TV inspekci přímé napojení do všech šachet vysoce modulovaný polypropylen PP-HM čtyřbřité těsnění těsnost 5 bar snadná a rychlá montáž vysoká kruhová tuhost vhodný pro vysokotlaké čištění 100% těsnost po celou dobu životnosti, i při deformaci funkčnost spojů i při otřesech a pohybech zeminy kruhová tuhost SN 16 bílá vnitřní stěna potrubí i šachet kompletní systém elektrotvarovek Použití Pro dešťové, splaškové i jednotné kanalizace. Pro gravitační kanalizace s maximálním požadavkem na těsnost. Vhodný do ochranných pásem vodních zdrojů. Použití do extrémních podmínek. Pro gravitační kanalizace s maximálním požadavkem na těsnost. Do blízkosti vodních zdrojů, chráněných a horských oblastí, do poddolovaných území, do měst s větší dopravní záteží. Plastové kanalizační potrubí hladké plnostěnné konstrukce, s kruhovou tuhostí 10 kn/m 2 z materiálu PP-MD. Plnostěnné kanalizační potrubí z čistého polypropylenu bez přidaných plniv s hladkou vnitřní i vnější stěnou, kruhovou tuhostí 12 kn/m 2, s těsností spoje až 5 bar, vyhovující požadavkům normy ČSN Svařované kanalizační potrubí a šachty z PE s bílou vnitřní stěnou. Potrubí bude mít minimální kruhovou tuhost SN 16. Pro kompletaci, o dbočení i napojení do šachet jsou použity elektrotvarovky. Inženýrské sítě Průvodce sortimentem 5

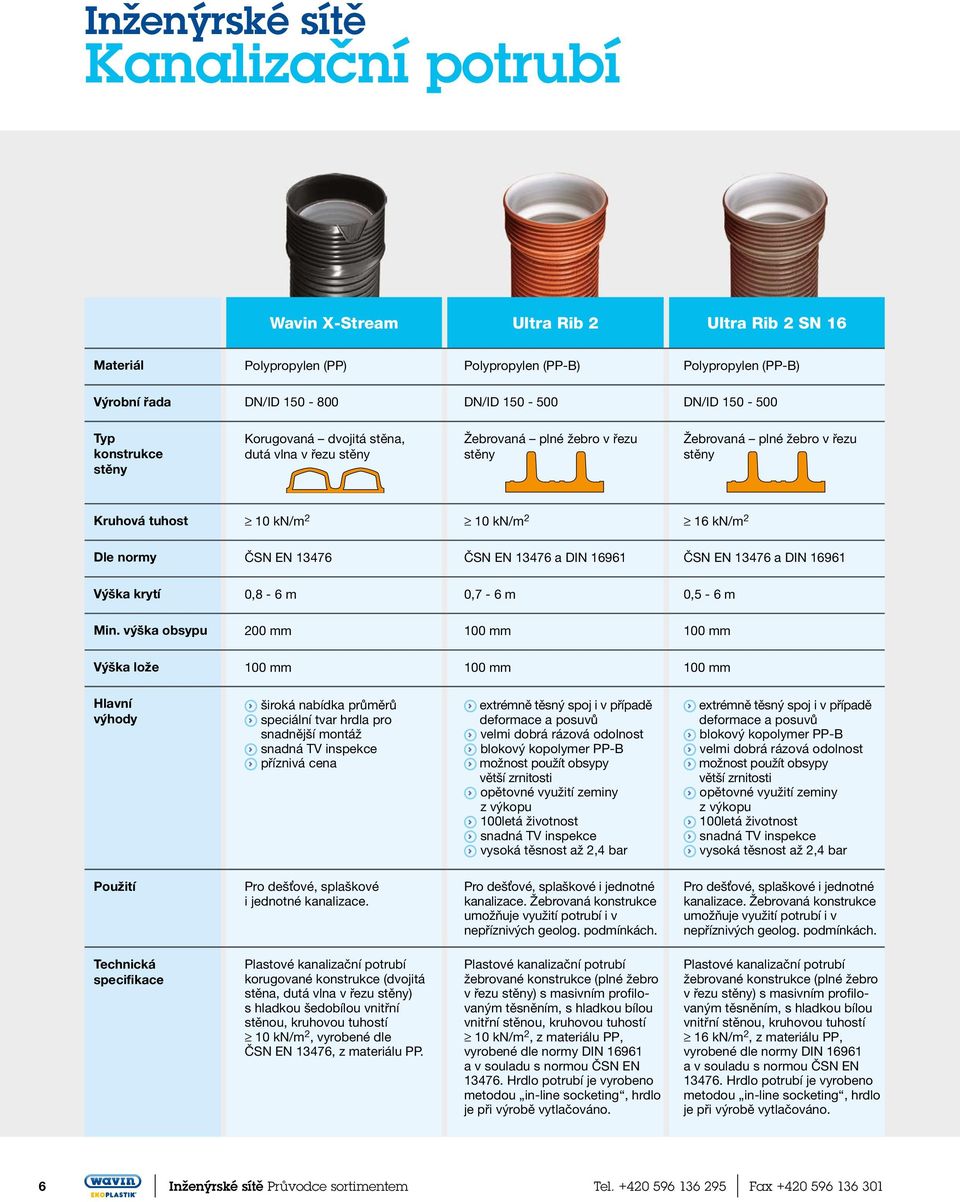

6 Kanalizační potrubí Wavin X-Stream Ultra Rib 2 Ultra Rib 2 SN 16 Materiál Polypropylen (PP) Polypropylen (PP-B) Polypropylen (PP-B) Výrobní řada DN/ID DN/ID DN/ID Typ konstrukce stěny Korugovaná dvojitá stěna, dutá vlna v řezu stěny Žebrovaná plné žebro v řezu stěny Žebrovaná plné žebro v řezu stěny Kruhová tuhost 10 kn/m 2 10 kn/m 2 16 kn/m 2 Dle normy ČSN EN ČSN EN a DIN ČSN EN a DIN Výška krytí 0,8-6 m 0,7-6 m 0,5-6 m Min. výška obsypu 200 mm 100 mm 100 mm Výška lože 100 mm 100 mm 100 mm široká nabídka průměrů speciální tvar hrdla pro snadnější montáž snadná TV inspekce příznivá cena extrémně těsný spoj i v případě deformace a posuvů velmi dobrá rázová odolnost blokový kopolymer PP-B možnost použít obsypy větší zrnitosti opětovné využití zeminy z výkopu 100letá životnost snadná TV inspekce vysoká těsnost až 2,4 bar extrémně těsný spoj i v případě deformace a posuvů blokový kopolymer PP-B velmi dobrá rázová odolnost možnost použít obsypy větší zrnitosti opětovné využití zeminy z výkopu 100letá životnost snadná TV inspekce vysoká těsnost až 2,4 bar Použití Pro dešťové, splaškové i jednotné kanalizace. Pro dešťové, splaškové i jednotné kanalizace. Žebrovaná konstrukce umožňuje využití potrubí i v nepříznivých geolog. podmínkách. Pro dešťové, splaškové i jednotné kanalizace. Žebrovaná konstrukce umožňuje využití potrubí i v nepříznivých geolog. podmínkách. Plastové kanalizační potrubí korugované konstrukce (dvojitá stěna, dutá vlna v řezu stěny) s hladkou šedobílou vnitřní stěnou, kruhovou tuhostí 10 kn/m 2, vyrobené dle ČSN EN 13476, z materiálu PP. Plastové kanalizační potrubí žebrované konstrukce (plné žebro v řezu stěny) s masivním profilovaným těsněním, s hladkou bílou vnitřní stěnou, kruhovou tuhostí 10 kn/m 2, z materiálu PP, vyrobené dle normy DIN a v souladu s normou ČSN EN Hrdlo potrubí je vyrobeno metodou in-line socketing, hrdlo je při výrobě vytlačováno. Plastové kanalizační potrubí žebrované konstrukce (plné žebro v řezu stěny) s masivním profilovaným těsněním, s hladkou bílou vnitřní stěnou, kruhovou tuhostí 16 kn/m 2, z materiálu PP, vyrobené dle normy DIN a v souladu s normou ČSN EN Hrdlo potrubí je vyrobeno metodou in-line socketing, hrdlo je při výrobě vytlačováno. 6 Inženýrské sítě Průvodce sortimentem Tel Fax

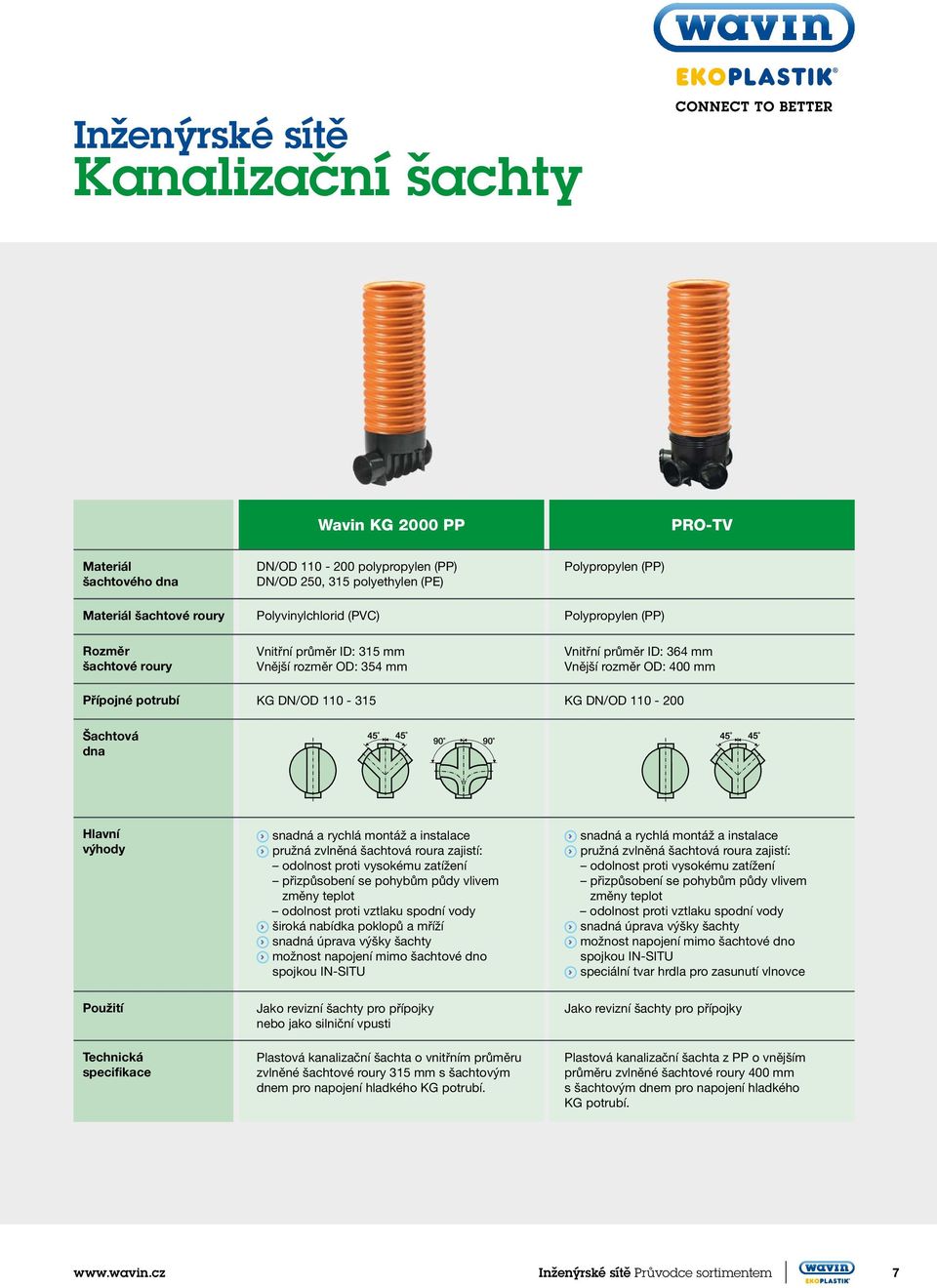

7 Kanalizační šachty Wavin KG 2000 PP PRO-TV Materiál šachtového dna DN/OD polypropylen (PP) DN/OD 250, 315 polyethylen (PE) Polypropylen (PP) Materiál šachtové roury Polyvinylchlorid (PVC) Polypropylen (PP) Rozměr šachtové roury Vnitřní průměr ID: 315 mm Vnější rozměr OD: 354 mm Vnitřní průměr ID: 364 mm Vnější rozměr OD: 400 mm Přípojné potrubí KG DN/OD KG DN/OD Šachtová dna snadná a rychlá montáž a instalace pružná zvlněná šachtová roura zajistí: odolnost proti vysokému zatížení přizpůsobení se pohybům půdy vlivem změny teplot odolnost proti vztlaku spodní vody široká nabídka poklopů a mříží snadná úprava výšky šachty možnost napojení mimo šachtové dno spojkou IN-SITU snadná a rychlá montáž a instalace pružná zvlněná šachtová roura zajistí: odolnost proti vysokému zatížení přizpůsobení se pohybům půdy vlivem změny teplot odolnost proti vztlaku spodní vody snadná úprava výšky šachty možnost napojení mimo šachtové dno spojkou IN-SITU speciální tvar hrdla pro zasunutí vlnovce Použití Jako revizní šachty pro přípojky nebo jako silniční vpusti Plastová kanalizační šachta o vnitřním průměru zvlněné šachtové roury 315 mm s šachtovým dnem pro napojení hladkého KG potrubí. Jako revizní šachty pro přípojky Plastová kanalizační šachta z PP o vnějším průměru zvlněné šachtové roury 400 mm s šachtovým dnem pro napojení hladkého KG potrubí. Inženýrské sítě Průvodce sortimentem 7

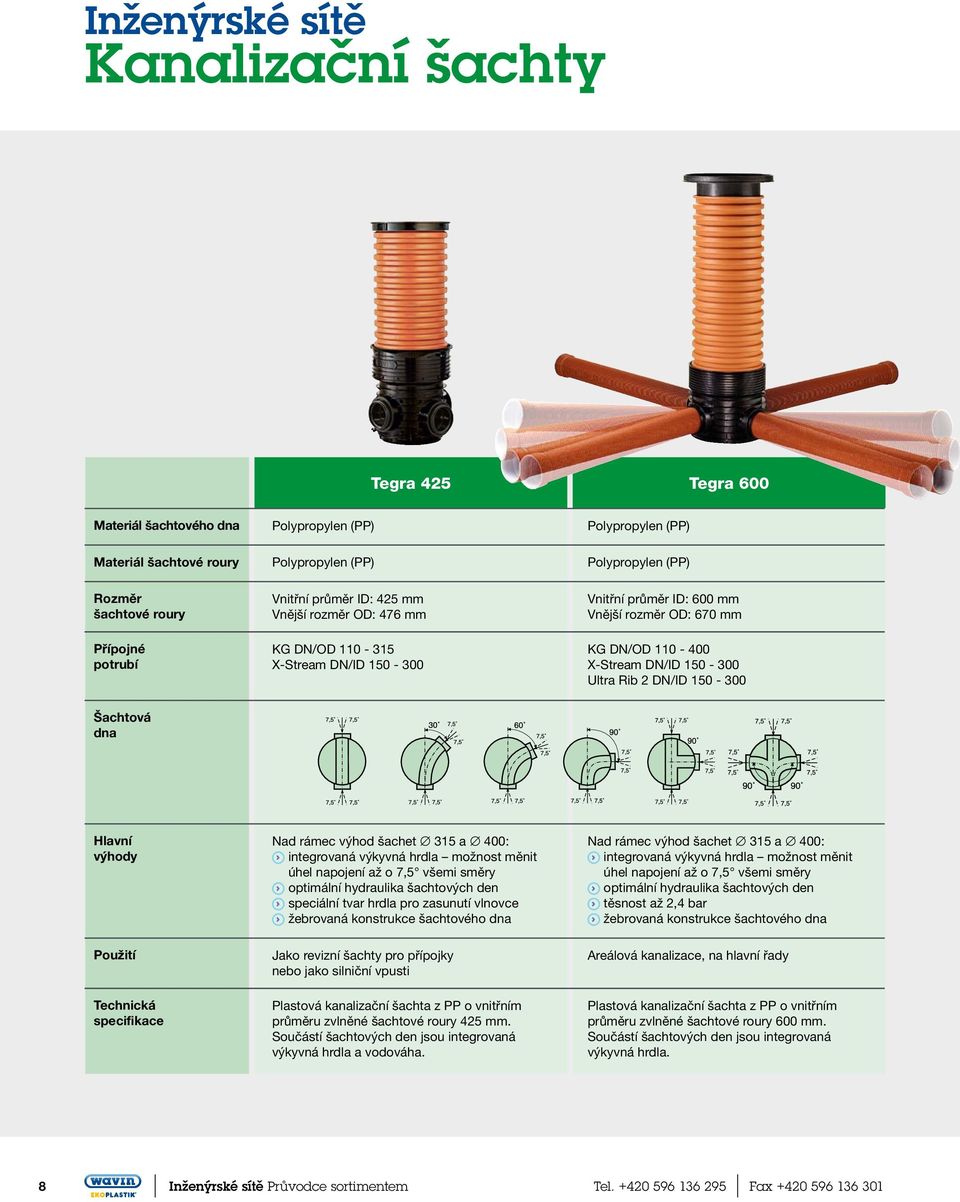

8 Kanalizační šachty Tegra 425 Tegra 600 Materiál šachtového dna Polypropylen (PP) Polypropylen (PP) Materiál šachtové roury Polypropylen (PP) Polypropylen (PP) Rozměr šachtové roury Přípojné potrubí Vnitřní průměr ID: 425 mm Vnější rozměr OD: 476 mm KG DN/OD X-Stream DN/ID Vnitřní průměr ID: 600 mm Vnější rozměr OD: 670 mm KG DN/OD X-Stream DN/ID Ultra Rib 2 DN/ID Šachtová dna Nad rámec výhod šachet 315 a 400: integrovaná výkyvná hrdla možnost měnit úhel napojení až o 7,5 všemi směry optimální hydraulika šachtových den speciální tvar hrdla pro zasunutí vlnovce žebrovaná konstrukce šachtového dna Nad rámec výhod šachet 315 a 400: integrovaná výkyvná hrdla možnost měnit úhel napojení až o 7,5 všemi směry optimální hydraulika šachtových den těsnost až 2,4 bar žebrovaná konstrukce šachtového dna Použití Jako revizní šachty pro přípojky nebo jako silniční vpusti Plastová kanalizační šachta z PP o vnitřním průměru zvlněné šachtové roury 425 mm. Součástí šachtových den jsou integrovaná výkyvná hrdla a vodováha. Areálová kanalizace, na hlavní řady Plastová kanalizační šachta z PP o vnitřním průměru zvlněné šachtové roury 600 mm. Součástí šachtových den jsou integrovaná výkyvná hrdla. 8 Inženýrské sítě Průvodce sortimentem Tel Fax

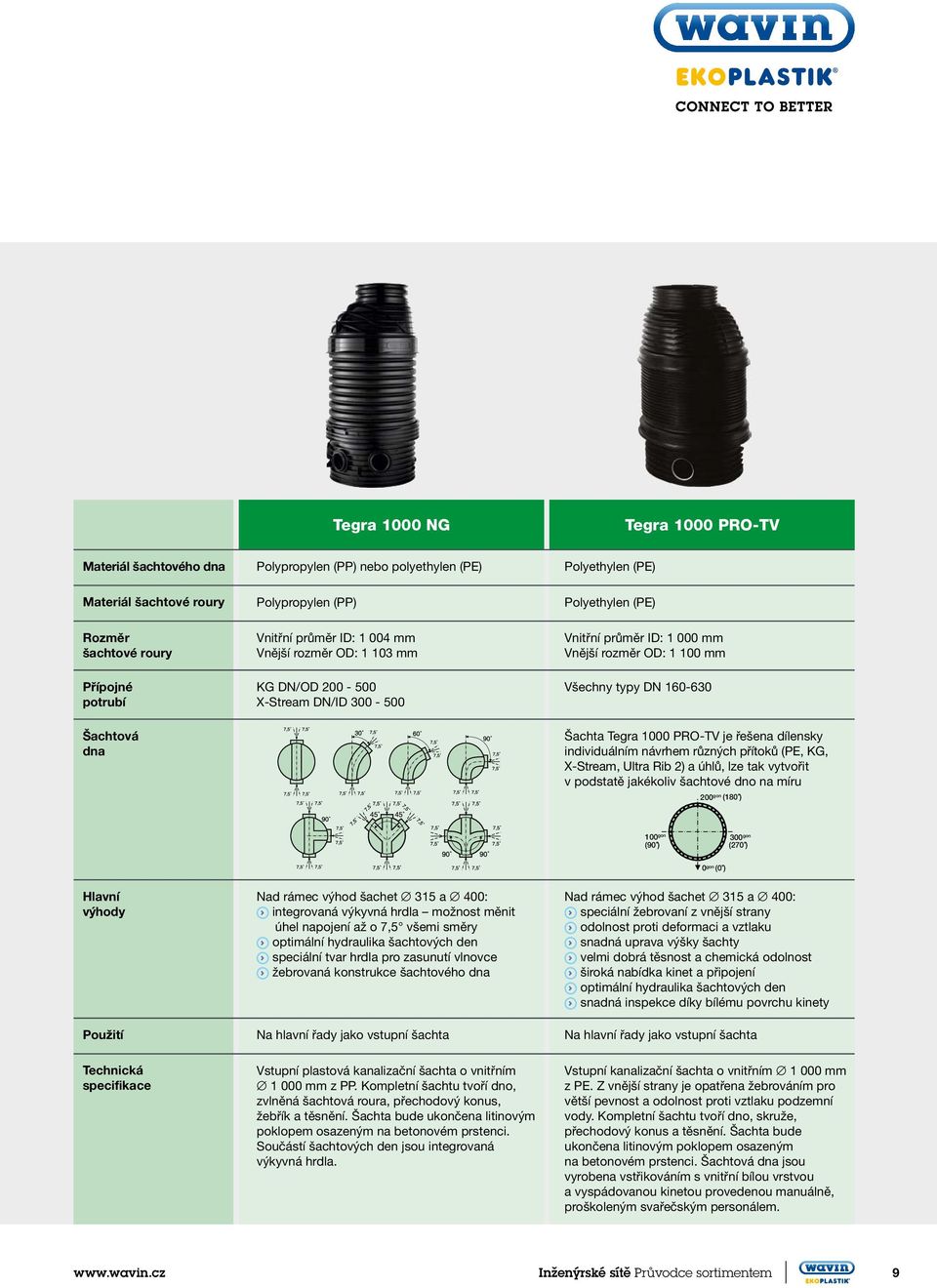

9 Tegra 1000 NG Tegra 1000 PRO-TV Materiál šachtového dna Polypropylen (PP) nebo polyethylen (PE) Polyethylen (PE) Materiál šachtové roury Polypropylen (PP) Polyethylen (PE) Rozměr šachtové roury Přípojné potrubí Šachtová dna Vnitřní průměr ID: mm Vnější rozměr OD: mm KG DN/OD X-Stream DN/ID Vnitřní průměr ID: mm Vnější rozměr OD: mm Všechny typy DN Šachta Tegra 1000 PRO-TV je řešena dílensky individuálním návrhem různých přítoků (PE, KG, X-Stream, Ultra Rib 2) a úhlů, lze tak vytvořit v podstatě jakékoliv šachtové dno na míru 200 gon (180 ) 100 gon (90 ) 300 gon (270 ) 0 gon (0 ) Nad rámec výhod šachet 315 a 400: i ntegrovaná výkyvná hrdla možnost měnit úhel napojení až o 7,5 všemi směry optimální hydraulika šachtových den speciální tvar hrdla pro zasunutí vlnovce žebrovaná konstrukce šachtového dna Nad rámec výhod šachet 315 a 400: speciální žebrovaní z vnější strany odolnost proti deformaci a vztlaku snadná uprava výšky šachty velmi dobrá těsnost a chemická odolnost široká nabídka kinet a připojení optimální hydraulika šachtových den snadná inspekce díky bílému povrchu kinety Použití Na hlavní řady jako vstupní šachta Na hlavní řady jako vstupní šachta Vstupní plastová kanalizační šachta o vnitřním mm z PP. Kompletní šachtu tvoří dno, zvlněná šachtová roura, přechodový konus, žebřík a těsnění. Šachta bude ukončena litinovým poklopem osazeným na betonovém prstenci. Součástí šachtových den jsou integrovaná výkyvná hrdla. Vstupní kanalizační šachta o vnitřním mm z PE. Z vnější strany je opatřena žebrováním pro větší pevnost a odolnost proti vztlaku podzemní vody. Kompletní šachtu tvoří dno, skruže, přechodový konus a těsnění. Šachta bude ukončena litinovým poklopem osazeným na betonovém prstenci. Šachtová dna jsou vyrobena vstřikováním s vnitřní bílou vrstvou a vyspádovanou kinetou provedenou manuálně, proškoleným svařečským personálem. Inženýrské sítě Průvodce sortimentem 9

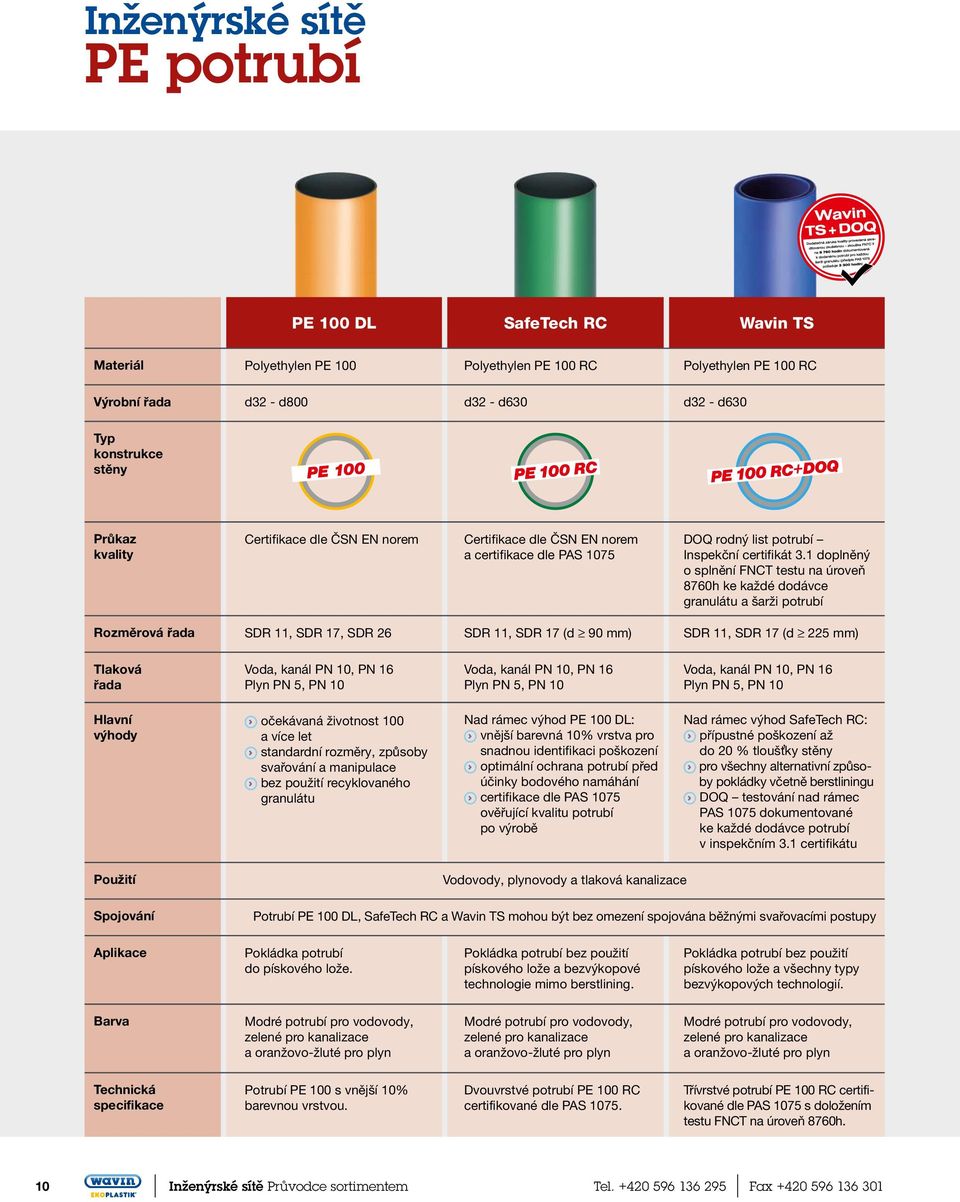

10 PE potrubí PE 100 DL SafeTech RC Wavin TS Materiál Polyethylen PE 100 Polyethylen PE 100 RC Polyethylen PE 100 RC Výrobní řada d32 - d800 d32 - d630 d32 - d630 Typ konstrukce stěny Průkaz kvality Certifikace dle ČSN EN norem Certifikace dle ČSN EN norem a certifikace dle PAS 1075 DOQ rodný list potrubí Inspekční certifikát 3.1 doplněný o splnění FNCT testu na úroveň 8760h ke každé dodávce granulátu a šarži potrubí Rozměrová řada SDR 11, SDR 17, SDR 26 SDR 11, SDR 17 (d 90 mm) SDR 11, SDR 17 (d 225 mm) Tlaková řada Voda, kanál PN 10, PN 16 Plyn PN 5, PN 10 Voda, kanál PN 10, PN 16 Plyn PN 5, PN 10 Voda, kanál PN 10, PN 16 Plyn PN 5, PN 10 očekávaná životnost 100 a více let standardní rozměry, způsoby svařování a manipulace bez použití recyklovaného granulátu Nad rámec výhod PE 100 DL: vnější barevná 10% vrstva pro snadnou identifikaci poškození optimální ochrana potrubí před účinky bodového namáhání certifikace dle PAS 1075 ověřující kvalitu potrubí po výrobě Nad rámec výhod SafeTech RC: přípustné poškození až do 20 % tloušťky stěny pro všechny alternativní způsoby pokládky včetně berstliningu DOQ testování nad rámec PAS 1075 dokumentované ke každé dodávce potrubí v inspekčním 3.1 certifikátu Použití Spojování Vodovody, plynovody a tlaková kanalizace Potrubí PE 100 DL, SafeTech RC a Wavin TS mohou být bez omezení spojována běžnými svařovacími postupy Aplikace Pokládka potrubí do pískového lože. Pokládka potrubí bez použití pískového lože a bezvýkopové technologie mimo berstlining. Pokládka potrubí bez použití pískového lože a všechny typy bezvýkopových technologií. Barva Modré potrubí pro vodovody, zelené pro kanalizace a oranžovo-žluté pro plyn Modré potrubí pro vodovody, zelené pro kanalizace a oranžovo-žluté pro plyn Modré potrubí pro vodovody, zelené pro kanalizace a oranžovo-žluté pro plyn Potrubí PE 100 s vnější 10% barevnou vrstvou. Dvouvrstvé potrubí PE 100 RC certifikované dle PAS Třívrstvé potrubí PE 100 RC certifikované dle PAS 1075 s doložením testu FNCT na úroveň 8760h. 10 Inženýrské sítě Průvodce sortimentem Tel Fax

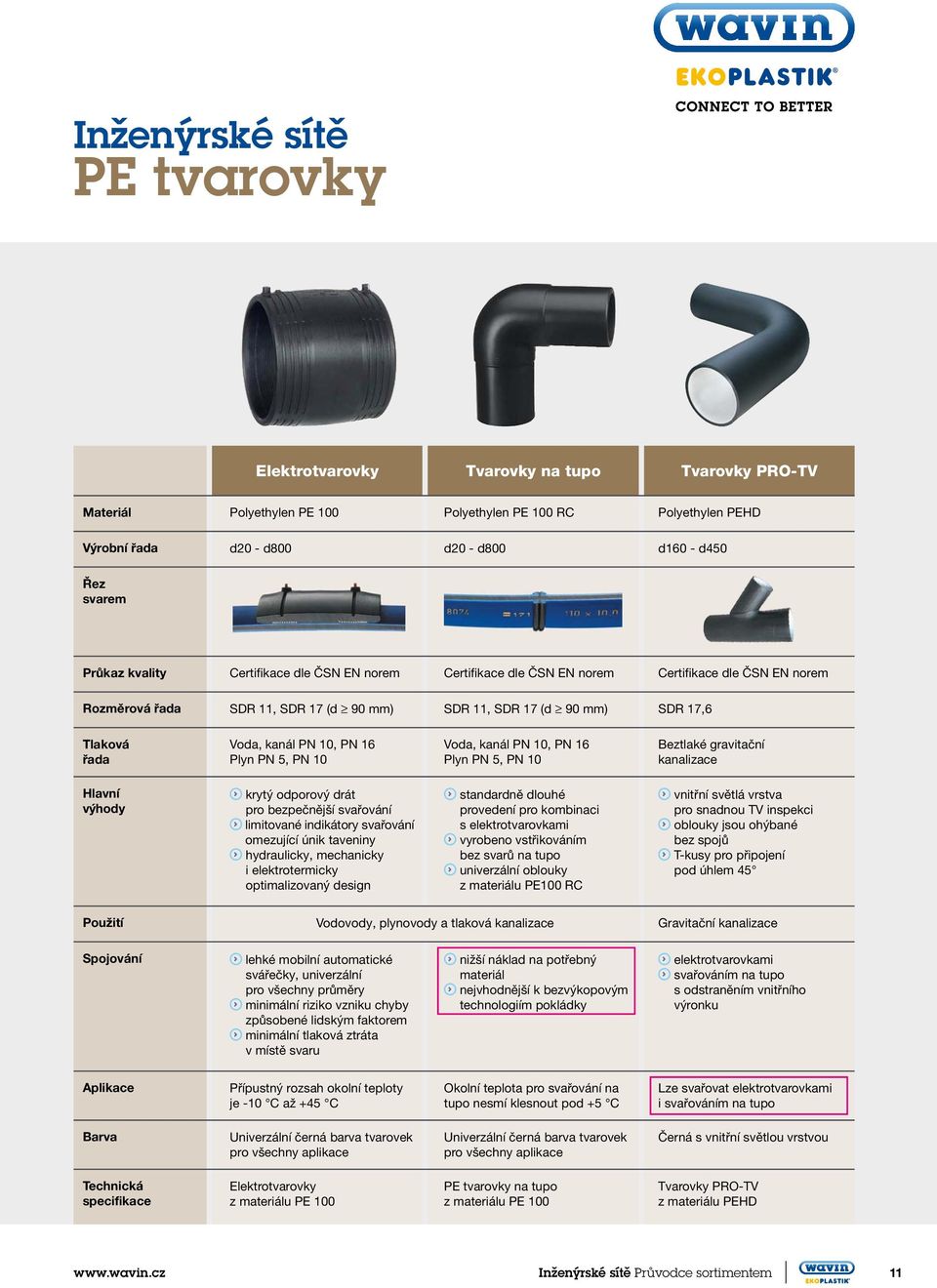

11 PE tvarovky Elektrotvarovky Tvarovky na tupo Tvarovky PRO-TV Materiál Polyethylen PE 100 Polyethylen PE 100 RC Polyethylen PEHD Výrobní řada d20 - d800 d20 - d800 d160 - d450 Řez svarem Průkaz kvality Certifikace dle ČSN EN norem Certifikace dle ČSN EN norem Certifikace dle ČSN EN norem Rozměrová řada SDR 11, SDR 17 (d 90 mm) SDR 11, SDR 17 (d 90 mm) SDR 17,6 Tlaková řada Voda, kanál PN 10, PN 16 Plyn PN 5, PN 10 Voda, kanál PN 10, PN 16 Plyn PN 5, PN 10 Beztlaké gravitační kanalizace krytý odporový drát pro bezpečnější svařování limitované indikátory svařování omezující únik taveniny hydraulicky, mechanicky i elektro termicky optimalizovaný design standardně dlouhé provedení pro kombinaci s elektrotvarovkami vyrobeno vstřikováním bez svarů na tupo univerzální oblouky z materiálu PE100 RC vnitřní světlá vrstva pro snadnou TV inspekci oblouky jsou ohýbané bez spojů T-kusy pro připojení pod úhlem 45 Použití Vodovody, plynovody a tlaková kanalizace Gravitační kanalizace Spojování lehké mobilní automatické svářečky, univerzální pro všechny průměry minimální riziko vzniku chyby způsobené lidským faktorem minimální tlaková ztráta v místě svaru nižší náklad na potřebný materiál nejvhodnější k bezvýkopovým technologiím pokládky elektrotvarovkami svařováním na tupo s odstraněním vnitřního výronku Aplikace Přípustný rozsah okolní teploty je -10 C až +45 C Okolní teplota pro svařování na tupo nesmí klesnout pod +5 C Lze svařovat elektrotvarovkami i svařováním na tupo Barva Univerzální černá barva tvarovek pro všechny aplikace Univerzální černá barva tvarovek pro všechny aplikace Černá s vnitřní světlou vrstvou Elektrotvarovky z materiálu PE 100 PE tvarovky na tupo z materiálu PE 100 Tvarovky PRO-TV z materiálu PEHD Inženýrské sítě Průvodce sortimentem 11

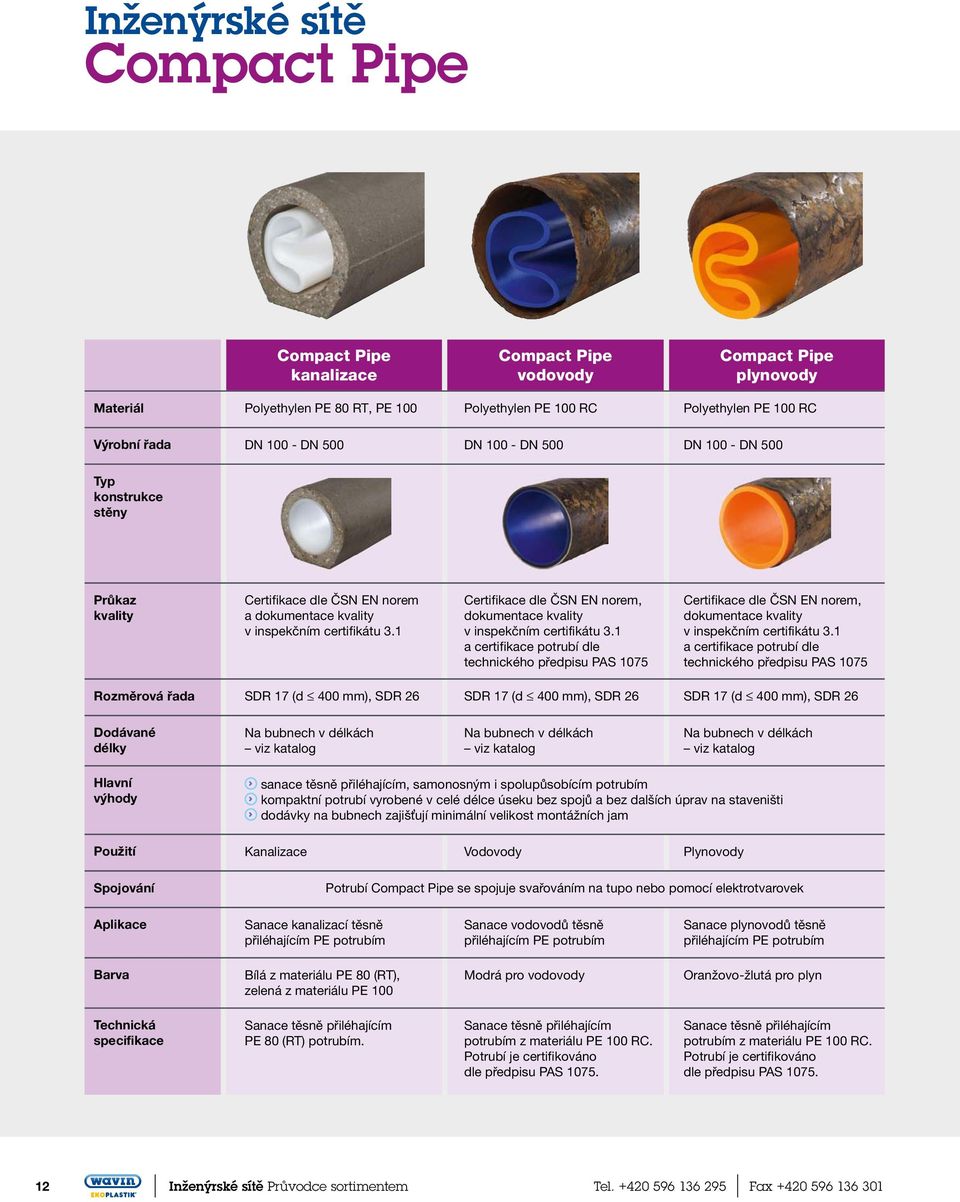

12 Compact Pipe Compact Pipe kanalizace Compact Pipe vodovody Compact Pipe plynovody Materiál Polyethylen PE 80 RT, PE 100 Polyethylen PE 100 RC Polyethylen PE 100 RC Výrobní řada DN DN 500 DN DN 500 DN DN 500 Typ konstrukce stěny Průkaz kvality Certifikace dle ČSN EN norem a dokumentace kvality v inspekčním certifikátu 3.1 Certifikace dle ČSN EN norem, dokumentace kvality v inspekčním certifikátu 3.1 a certifikace potrubí dle technického předpisu PAS 1075 Certifikace dle ČSN EN norem, dokumentace kvality v inspekčním certifikátu 3.1 a certifikace potrubí dle technického předpisu PAS 1075 Rozměrová řada SDR 17 (d 400 mm), SDR 26 SDR 17 (d 400 mm), SDR 26 SDR 17 (d 400 mm), SDR 26 Dodávané délky Na bubnech v délkách viz katalog Na bubnech v délkách viz katalog Na bubnech v délkách viz katalog sanace těsně přiléhajícím, samonosným i spolupůsobícím potrubím kompaktní potrubí vyrobené v celé délce úseku bez spojů a bez dalších úprav na staveništi dodávky na bubnech zajišťují minimální velikost montážních jam Použití Kanalizace Vodovody Plynovody Spojování Potrubí Compact Pipe se spojuje svařováním na tupo nebo pomocí elektrotvarovek Aplikace Sanace kanalizací těsně přiléhajícím PE potrubím Sanace vodovodů těsně přiléhajícím PE potrubím Sanace plynovodů těsně přiléhajícím PE potrubím Barva Bílá z materiálu PE 80 (RT), zelená z materiálu PE 100 Modrá pro vodovody Oranžovo-žlutá pro plyn Sanace těsně přiléhajícím PE 80 (RT) potrubím. Sanace těsně přiléhajícím potrubím z materiálu PE 100 RC. Potrubí je certifikováno dle předpisu PAS Sanace těsně přiléhajícím potrubím z materiálu PE 100 RC. Potrubí je certifikováno dle předpisu PAS Inženýrské sítě Průvodce sortimentem Tel Fax

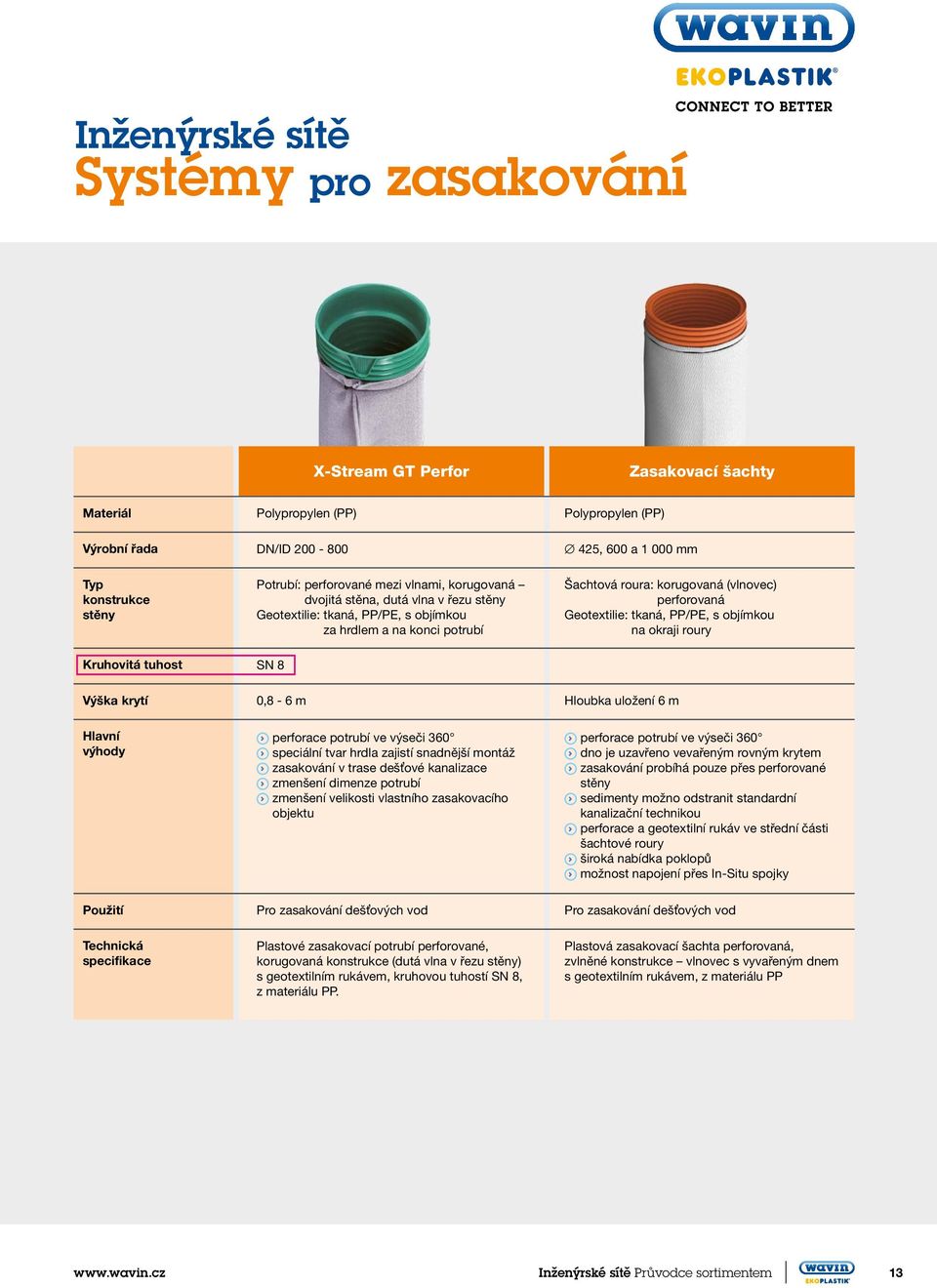

13 Systémy pro zasakování X-Stream GT Perfor Zasakovací šachty Materiál Polypropylen (PP) Polypropylen (PP) Výrobní řada DN/ID , 600 a mm Typ konstrukce stěny Potrubí: perforované mezi vlnami, korugovaná dvojitá stěna, dutá vlna v řezu stěny Geotextilie: tkaná, PP/PE, s objímkou za hrdlem a na konci potrubí Šachtová roura: korugovaná (vlnovec) perforovaná Geotextilie: tkaná, PP/PE, s objímkou na okraji roury Kruhovitá tuhost SN 8 Výška krytí 0,8-6 m Hloubka uložení 6 m perforace potrubí ve výseči 360 speciální tvar hrdla zajistí snadnější montáž zasakování v trase dešťové kanalizace zmenšení dimenze potrubí zmenšení velikosti vlastního zasakovacího objektu perforace potrubí ve výseči 360 dno je uzavřeno vevařeným rovným krytem zasakování probíhá pouze přes perforované stěny sedimenty možno odstranit standardní kanalizační technikou perforace a geotextilní rukáv ve střední části šachtové roury široká nabídka poklopů možnost napojení přes In-Situ spojky Použití Pro zasakování dešťových vod Pro zasakování dešťových vod Plastové zasakovací potrubí perforované, korugovaná konstrukce (dutá vlna v řezu stěny) s geotextilním rukávem, kruhovou tuhostí SN 8, z materiálu PP. Plastová zasakovací šachta perforovaná, zvlněné konstrukce vlnovec s vyvařeným dnem s geotextilním rukávem, z materiálu PP Inženýrské sítě Průvodce sortimentem 13

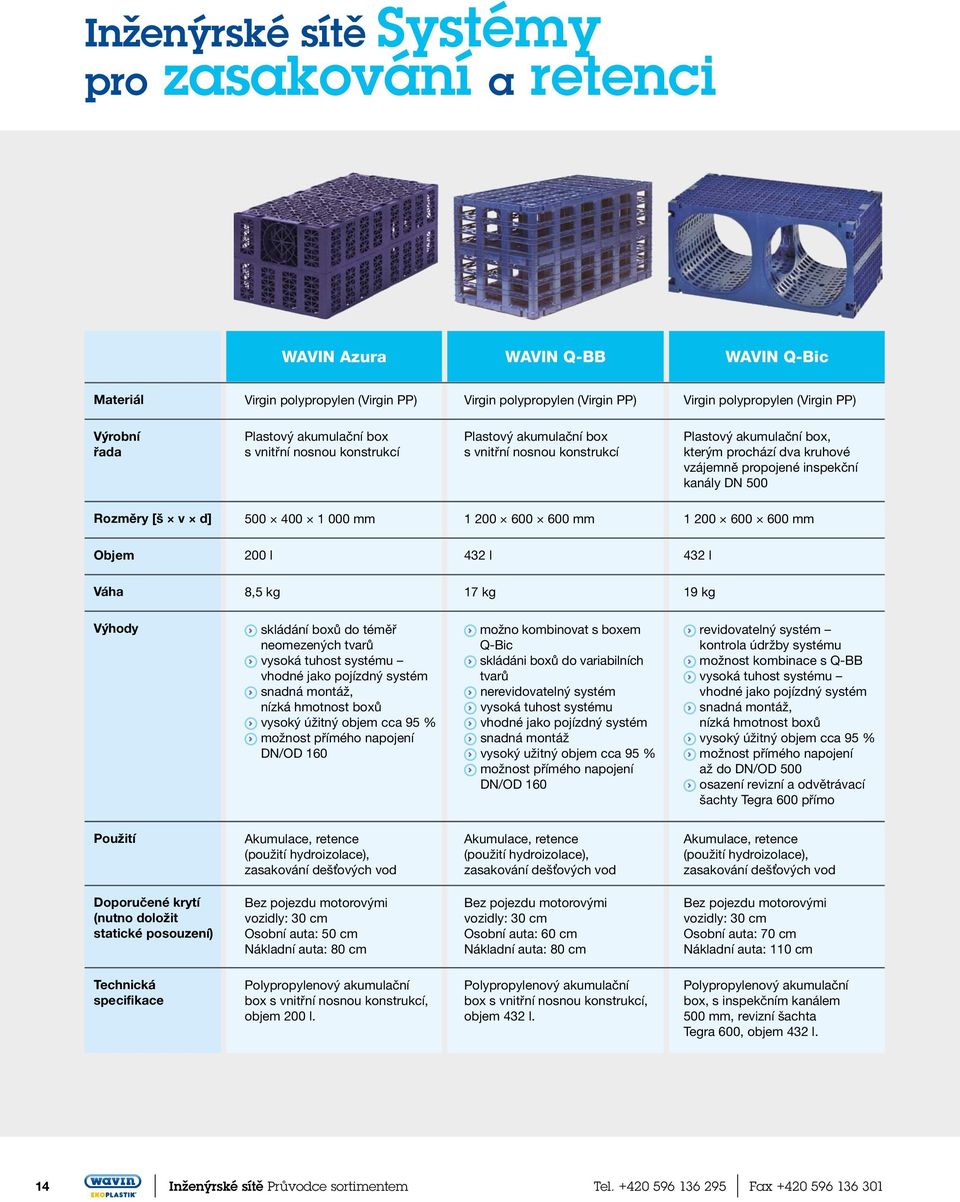

14 Systémy pro zasakování a retenci WAVIN Azura WAVIN Q-BB WAVIN Q-Bic Materiál Virgin polypropylen (Virgin PP) Virgin polypropylen (Virgin PP) Virgin polypropylen (Virgin PP) Výrobní řada Plastový akumulační box s vnitřní nosnou konstrukcí Plastový akumulační box s vnitřní nosnou konstrukcí Plastový akumulační box, kterým prochází dva kruhové vzájemně propojené inspekční kanály DN 500 Rozměry [š v d] mm mm mm Objem 200 l 432 l 432 l Váha 8,5 kg 17 kg 19 kg Výhody skládání boxů do téměř neomezených tvarů vysoká tuhost systému vhodné jako pojízdný systém snadná montáž, nízká hmotnost boxů vysoký úžitný objem cca 95 % možnost přímého napojení DN/OD 160 možno kombinovat s boxem Q-Bic skládáni boxů do variabilních tvarů nerevidovatelný systém vysoká tuhost systému vhodné jako pojízdný systém snadná montáž vysoký užitný objem cca 95 % možnost přímého napojení DN/OD 160 revidovatelný systém kontrola údržby systému možnost kombinace s Q-BB vysoká tuhost systému vhodné jako pojízdný systém snadná montáž, nízká hmotnost boxů vysoký úžitný objem cca 95 % možnost přímého napojení až do DN/OD 500 osazení revizní a odvětrávací šachty Tegra 600 přímo Použití Akumulace, retence (použití hydro izolace), zasakování dešťových vod Akumulace, retence (použití hydro izolace), zasakování dešťových vod Akumulace, retence (použití hydro izolace), zasakování dešťových vod Doporučené krytí (nutno doložit statické posouzení) Bez pojezdu motorovými vozidly: 30 cm Osobní auta: 50 cm Nákladní auta: 80 cm Bez pojezdu motorovými vozidly: 30 cm Osobní auta: 60 cm Nákladní auta: 80 cm Bez pojezdu motorovými vozidly: 30 cm Osobní auta: 70 cm Nákladní auta: 110 cm Polypropylenový akumulační box s vnitřní nosnou konstrukcí, objem 200 l. Polypropylenový akumulační box s vnitřní nosnou konstrukcí, objem 432 l. Polypropylenový akumulační box, s inspekčním kanálem 500 mm, revizní šachta Tegra 600, objem 432 l. 14 Inženýrské sítě Průvodce sortimentem Tel Fax

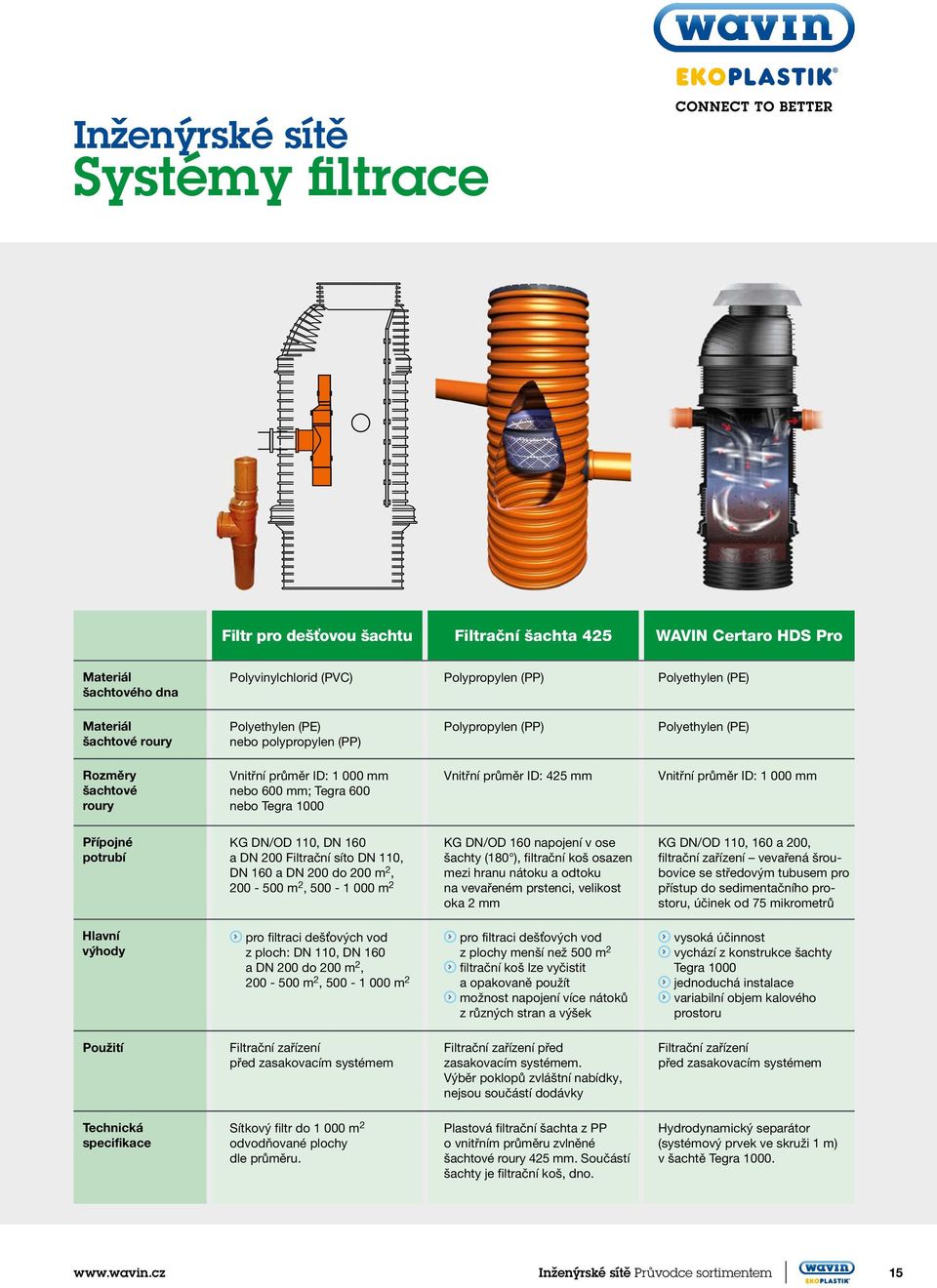

15 Systémy filtrace Filtr pro dešťovou šachtu Filtrační šachta 425 WAVIN Certaro HDS Pro Materiál šachtového dna Polyvinylchlorid (PVC) Polypropylen (PP) Polyethylen (PE) Materiál šachtové roury Polyethylen (PE) nebo polypropylen (PP) Polypropylen (PP) Polyethylen (PE) Rozměry šachtové roury Vnitřní průměr ID: mm nebo 600 mm; Tegra 600 nebo Tegra 1000 Vnitřní průměr ID: 425 mm Vnitřní průměr ID: mm Přípojné potrubí KG DN/OD 110, DN 160 a DN 200 Filtrační síto DN 110, DN 160 a DN 200 do 200 m 2, m 2, m 2 KG DN/OD 160 napojení v ose šachty (180 ), filtrační koš osazen mezi hranu nátoku a odtoku na vevařeném prstenci, velikost oka 2 mm KG DN/OD 110, 160 a 200, filtrační zařízení vevařená šroubovice se středovým tubusem pro přístup do sedimentačního prostoru, účinek od 75 mikrometrů pro filtraci dešťových vod z ploch: DN 110, DN 160 a DN 200 do 200 m 2, m 2, m 2 pro filtraci dešťových vod z plochy menší než 500 m 2 filtrační koš lze vyčistit a opakovaně použít možnost napojení více nátoků z různých stran a výšek vysoká účinnost vychází z konstrukce šachty Tegra 1000 jednoduchá instalace variabilní objem kalového prostoru Použití Filtrační zařízení před zasakovacím systémem Filtrační zařízení před zasakovacím systémem. Výběr poklopů zvláštní nabídky, nejsou součástí dodávky Filtrační zařízení před zasakovacím systémem Sítkový filtr do m 2 odvodňované plochy dle průměru. Plastová filtrační šachta z PP o vnitřním průměru zvlněné šachtové roury 425 mm. Součástí šachty je filtrační koš, dno. Hydrodynamický separátor (systémový prvek ve skruži 1 m) v šachtě Tegra Inženýrské sítě Průvodce sortimentem 15

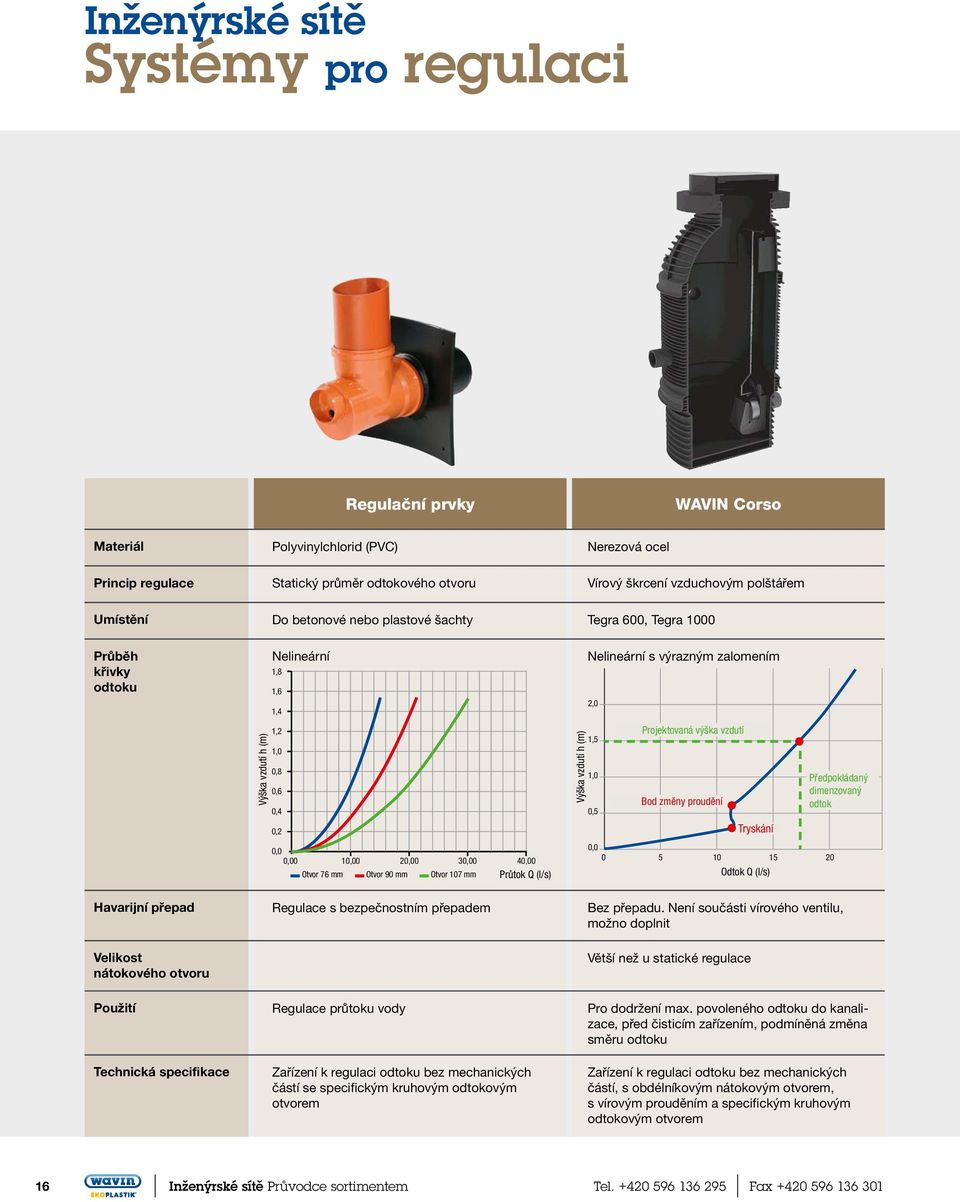

16 Systémy pro regulaci Regulační prvky WAVIN Corso Materiál Polyvinylchlorid (PVC) Nerezová ocel Princip regulace Statický průměr odtokového otvoru Vírový škrcení vzduchovým polštářem Umístění Do betonové nebo plastové šachty Tegra 600, Tegra 1000 Průběh křivky odtoku Výška vzdutí h (m) Nelineární 1,8 1,6 1,4 1,2 1,0 0,8 0,6 0,4 0,2 0,0 0,00 10,00 20,00 30,00 40,00 Otvor 76 mm Otvor 90 mm Otvor 107 mm Průtok Q (l/s) Výška vzdutí h (m) Nelineární s výrazným zalomením 2,0 1,5 Projektovaná výška vzdutí 1,0 Předpokládaný dimenzovaný Bod změny proudění odtok 0,5 Tryskání 0, Odtok Q (l/s) Havarijní přepad Regulace s bezpečnostním přepadem Bez přepadu. Není součásti vírového ventilu, možno doplnit Velikost nátokového otvoru Větší než u statické regulace Použití Regulace průtoku vody Pro dodržení max. povoleného odtoku do kanalizace, před čisticím zařízením, podmíněná změna směru odtoku Zařízení k regulaci odtoku bez mechanických částí se specifickým kruhovým odtokovým otvorem Zařízení k regulaci odtoku bez mechanických částí, s obdélníkovým nátokovým otvorem, s vírovým prouděním a specifickým kruhovým odtokovým otvorem 16 Inženýrské sítě Průvodce sortimentem Tel Fax

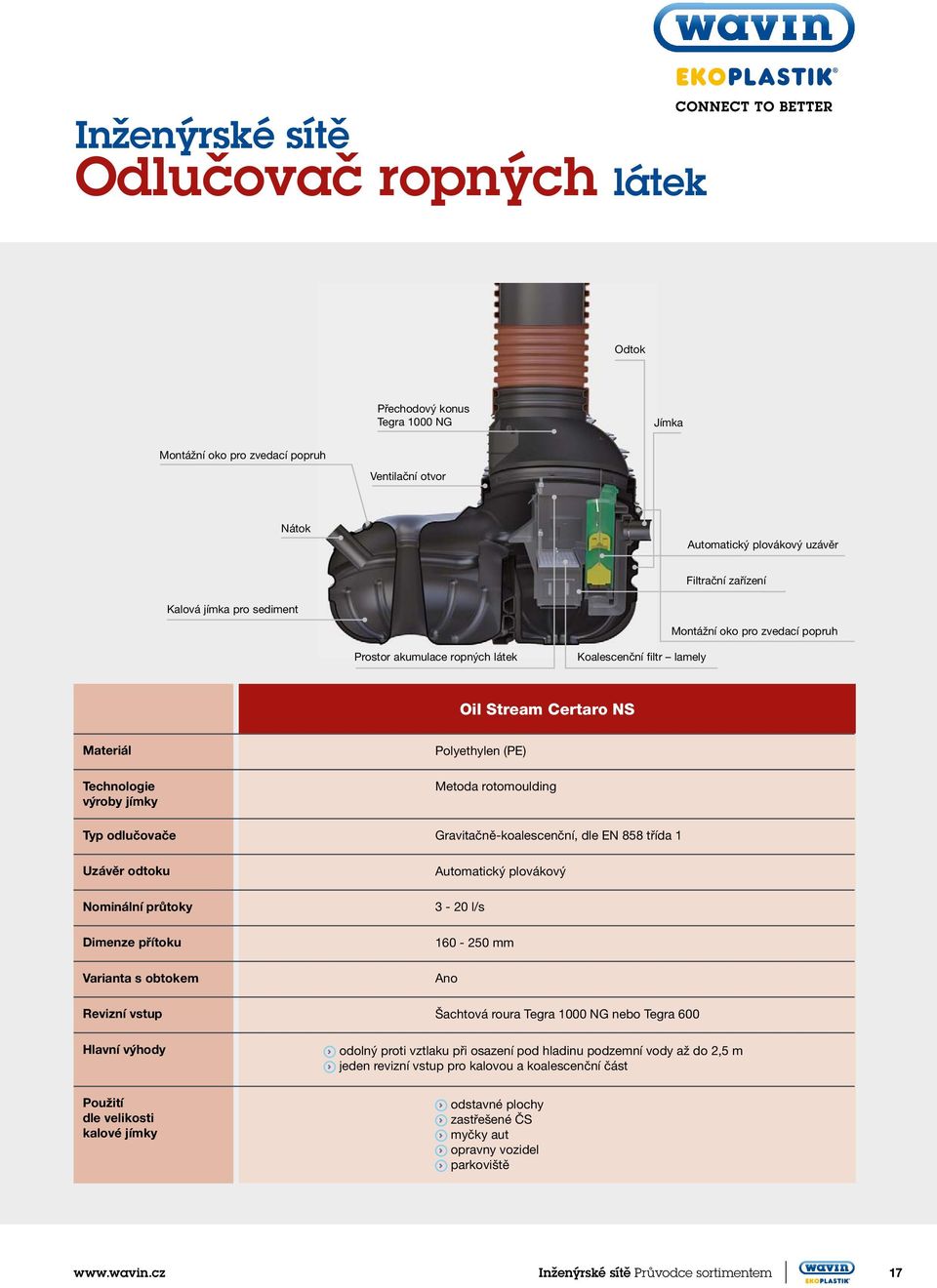

17 Odlučovač ropných látek Odtok Přechodový konus Tegra 1000 NG Jímka Montážní oko pro zvedací popruh Ventilační otvor Nátok Automatický plovákový uzávěr Filtrační zařízení Kalová jímka pro sediment Montážní oko pro zvedací popruh Prostor akumulace ropných látek Koalescenční filtr lamely Oil Stream Certaro NS Materiál Technologie výroby jímky Polyethylen (PE) Metoda rotomoulding Typ odlučovače Gravitačně-koalescenční, dle EN 858 třída 1 Uzávěr odtoku Nominální průtoky Dimenze přítoku Varianta s obtokem Automatický plovákový 3-20 l/s mm Ano Revizní vstup Šachtová roura Tegra 1000 NG nebo Tegra 600 odolný proti vztlaku při osazení pod hladinu podzemní vody až do 2,5 m jeden revizní vstup pro kalovou a koalescenční část Použití dle velikosti kalové jímky odstavné plochy zastřešené ČS myčky aut opravny vozidel parkoviště Inženýrské sítě Průvodce sortimentem 17

18 Reference Nákupní centrum Kaufland, Opava retenční nádrž 124 m 3 ; akumulační boxy Q-Bic a Q-BB s revizním systémem Nákupní hypermarket Globus, Havířov retenční nádrže WAVIN Q-Bic o objemu 665 m 3 HIWIN, Brno retenční nádrž WAVIN Azura o objemu 18 m 3 Prodejní a servisní areál MERCEDES BENZ, Brno retenční nádrž 238 m 3 ; akumulační boxy Q-Bic a Q-BB s revizními šachtami Tegra 600 Vzdělávací centrum FEKT VUT, Brno retenční nádrž WAVIN Q-Bic o objemu 120 m 3 Centrum regionu Haná, Olomouc zasakovací galerie WAVIN Azura o objemu 47 m 3 18 Inženýrské sítě Průvodce sortimentem Tel Fax

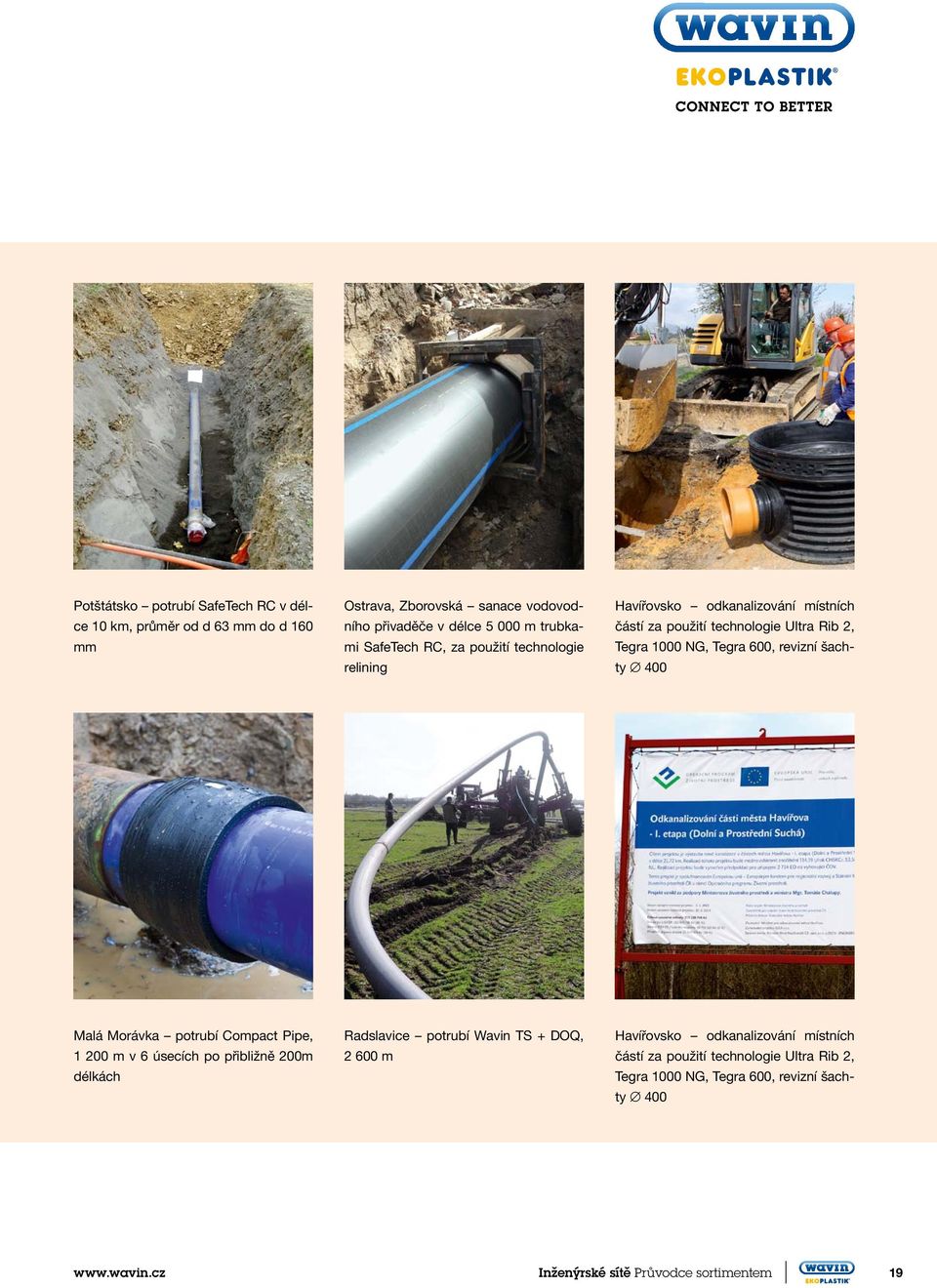

19 Potštátsko potrubí SafeTech RC v délce 10 km, průměr od d 63 mm do d 160 mm Ostrava, Zborovská sanace vodovodního přivaděče v délce m trubkami SafeTech RC, za použití technologie relining Havířovsko odkanalizování místních částí za použití technologie Ultra Rib 2, Tegra 1000 NG, Tegra 600, revizní šachty 400 Malá Morávka potrubí Compact Pipe, m v 6 úsecích po přibližně 200m délkách Radslavice potrubí Wavin TS + DOQ, m Havířovsko odkanalizování místních částí za použití technologie Ultra Rib 2, Tegra 1000 NG, Tegra 600, revizní šachty Inženýrské sítě Průvodce sortimentem 19

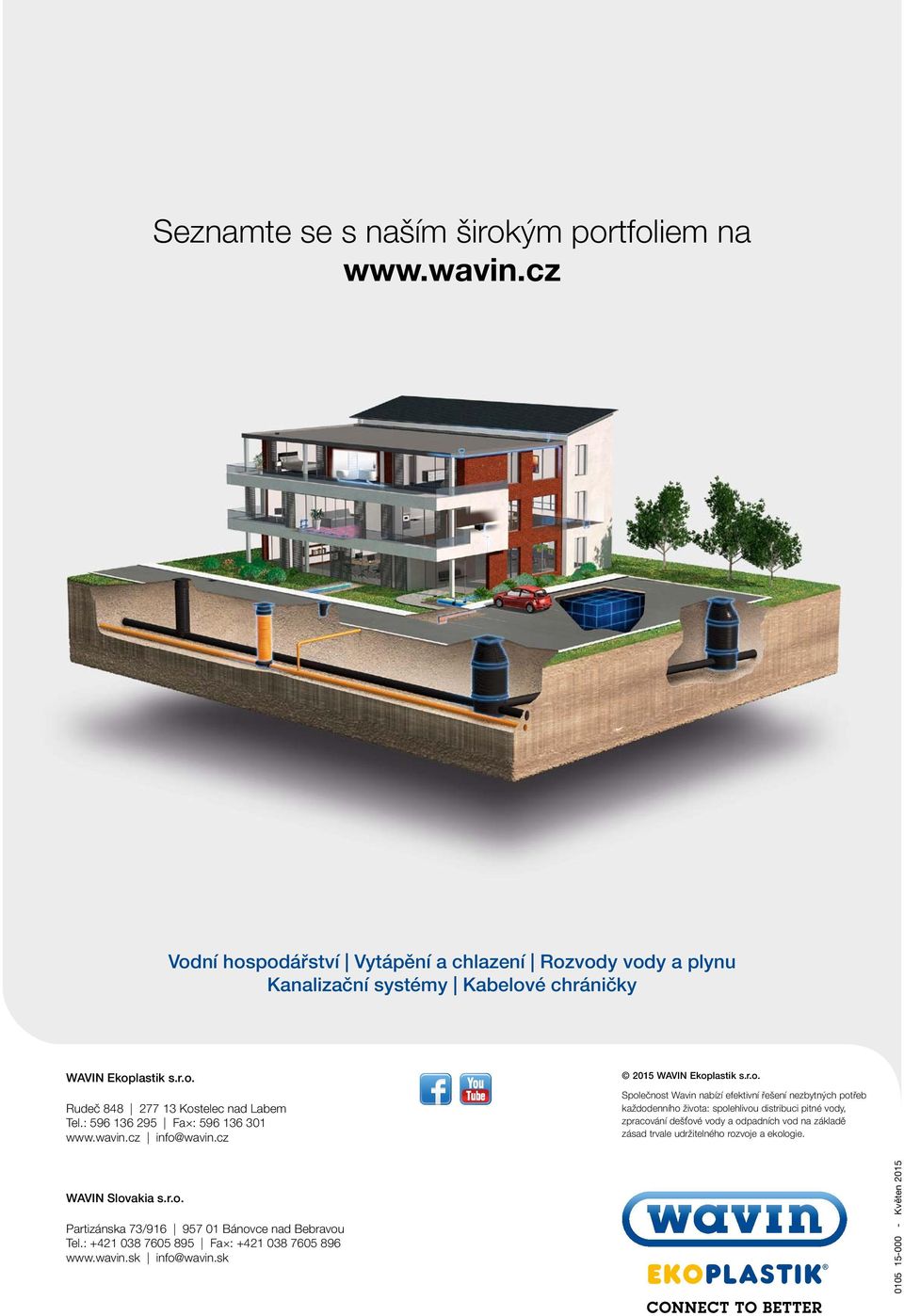

20 Seznamte se s naším širokým portfoliem na Vodní hospodářství Vytápění a chlazení Rozvody vody a plynu Kanalizační systémy Kabelové chráničky WAVIN Ekoplastik s.r.o. Rudeč Kostelec nad Labem Tel.: Fa : info@wavin.cz 2015 WAVIN Ekoplastik s.r.o. Společnost Wavin nabízí efektivní řešení nezbytných potřeb každodenního života: spolehlivou distribuci pitné vody, zpracování dešťové vody a odpadních vod na základě zásad trvale udržitelného rozvoje a ekologie. WAVIN Slovakia s.r.o. Partizánska 73/ Bánovce nad Bebravou Tel.: Fa : info@wavin.sk Květen 2015
