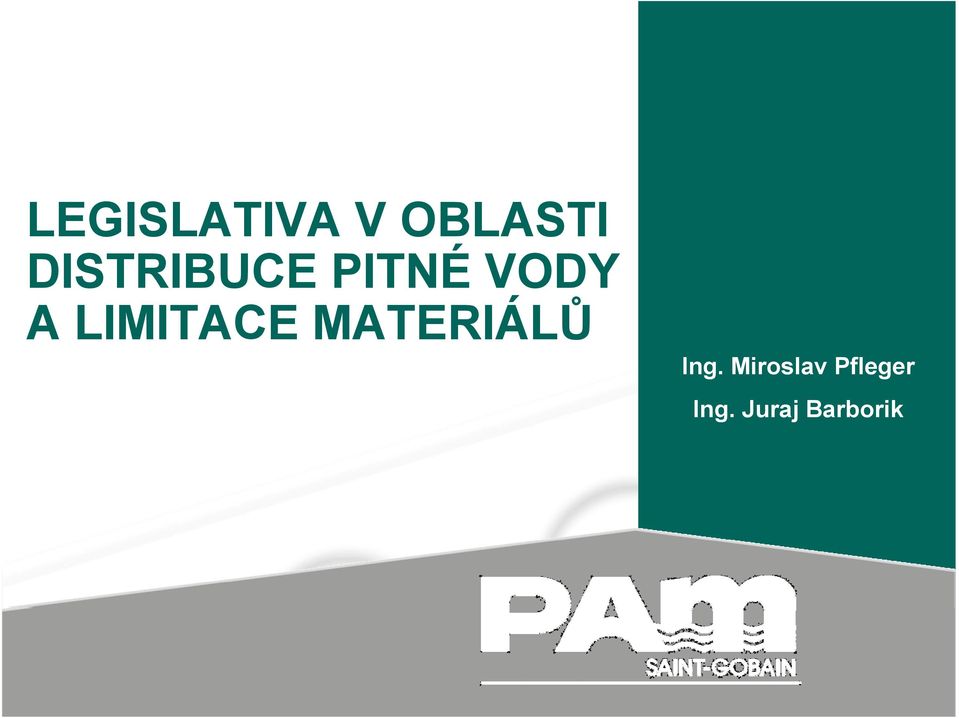

1 LEGISLATIVA V OBLASTI DISTRIBUCE PITNÉ VODY A LIMITACE MATERIÁLŮ Ing. Miroslav Pfleger Ing. Juraj Barborik

2 ÚVOD Normy, jejich postavení Požadavky na trubní materiály

3 PROČ NORMY? Proč se věnovat normám? Co přináší? Pro koho jsou důležité?

4 VÝZNAM NOREM Statut norem Kdy se stávají závazné? Jejich význam

5 ZÁKLADNÍ MATERIÁLY PRO VODOVODY Pohled provozovatele: Šedá litina Plasty Ocel Tvárná litina Ostatní (AC, sklolaminát ) Pohled investora: Plasty Tvárná litina Ostatní

6 NORMY NEJPOUŽÍVANĚJŠÍCH MATERIÁLŮ PRO VODOVODY Plasty ČSN EN pro PE ČSN EN 1452 pro PVC Tvárná litina ČSN EN 545

7 CO MAJÍ NORMY SPOLEČNÉHO Základní názvosloví, definice pojmů, symboly, zkratky Seznam souvisejících či citovaných norem a dokumentů Přehled profilů trubek + požadavky na rozměry, výrobní tolerance Tloušťky stěn Značení Rozměry trubek a tvarovek, příslušenství

8 CO MAJÍ NORMY ROZDÍLNÉHO Normy pro PE uvádí navíc: Požadavky na materiál (směsi, jejich třídění a označování, barva ) Možnosti použití recyklovatelného materiálu Požadavky na svařitelnost Mechanické vlastnosti (hydrostatická pevnost) Fyzikální vlastnosti (poměrné prodloužení ) Chemická odolnost

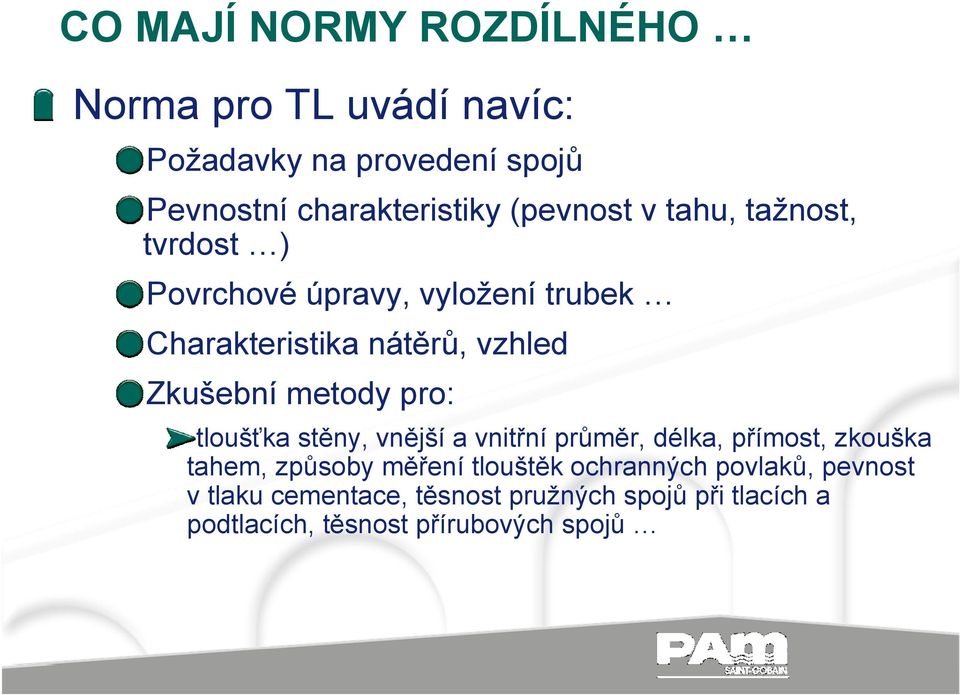

9 CO MAJÍ NORMY ROZDÍLNÉHO Norma pro TL uvádí navíc: Požadavky na provedení spojů Pevnostní charakteristiky (pevnost v tahu, tažnost, tvrdost ) Povrchové úpravy, vyložení trubek Charakteristika nátěrů, vzhled Zkušební metody pro: tloušťka stěny, vnější a vnitřní průměr, délka, přímost, zkouška tahem, způsoby měření tlouštěk ochranných povlaků, pevnost v tlaku cementace, těsnost pružných spojů při tlacích a podtlacích, těsnost přírubových spojů

10 CO MAJÍ NORMY ROZDÍLNÉHO Norma pro TL uvádí navíc: Příloha A dovolené tlaky jednotlivých typů trubek a tvarovek vzhledem k tlakovým třídám C Příloha B hodnoty podélných tuhostí trubek v ohybu Příloha C hodnoty tuhostí kruhového průřezu trubek Příloha D povlaky trubek, jejich parametry a oblasti použití Příloha E rozsah použití trub (vzhledem k vnitřnímu vyložení), charakteristiky vody Příloha G výpočtová metoda potrubí uložených v zemi, výška nadloží, provozní zatížení

11 POŽADAVKY NA TRUBNÍ MATERIÁL Vodotěsnost daná nepropustností stěny Těsnost spojů Životnost Odolnost proti vnějším vlivům Cena díla Hydraulické parametry potrubí Zachování kvality vody Odolnost na chyby při montáži či pokládce Ucelený sortiment tvarovek Připojení armatur

12 1. VODOTĚSNOST DANÁ NEPROPUSTNOSTÍ STĚNY Hledisko dané typem materiálu Plasty zvyšování kvality stěny TL zvyšování kvality a provedení ochranných povrchů

13 2. TĚSNOST SPOJŮ Plasty Tvárná litina Svařování na tupo Elektrotvarovky (objímkové, sedlové) Hrdlové spoje Přírubové spoje Mechanické spoje (adaptéry, spojky) Hrdlové spoje Hrdlové zámkové spoje Přírubové spoje Mechanické spoje (adaptéry, spojky)

14 3. ŽIVOTNOST Životnost materiálu (plast, tvárná litina ) Životnost konstrukce stabilita trubky, tvarovky (ovalita) Spolupůsobení se zeminou Rozdílné způsoby uložení, obsypového materiálu Životnost díla (spoje, armatury, další příslušenství )

15 4. ODOLNOST PROTI VNĚJŠÍM VLIVŮM Koroze Agresivní okolní zemina Bludné proudy Systém ochran trubek a tvarovek vč. příslušenství Hrdlové spoje

16 4. ODOLNOST PROTI VNĚJŠÍM VLIVŮM Způsob a kvalita provedení uložení Životnost Proměnné faktory lidský faktor podzemní voda doprava dodatečná napojení, navrtávky, odbočky výstavba dalších sítí v dotčeném území havárie, přírodní pohromy

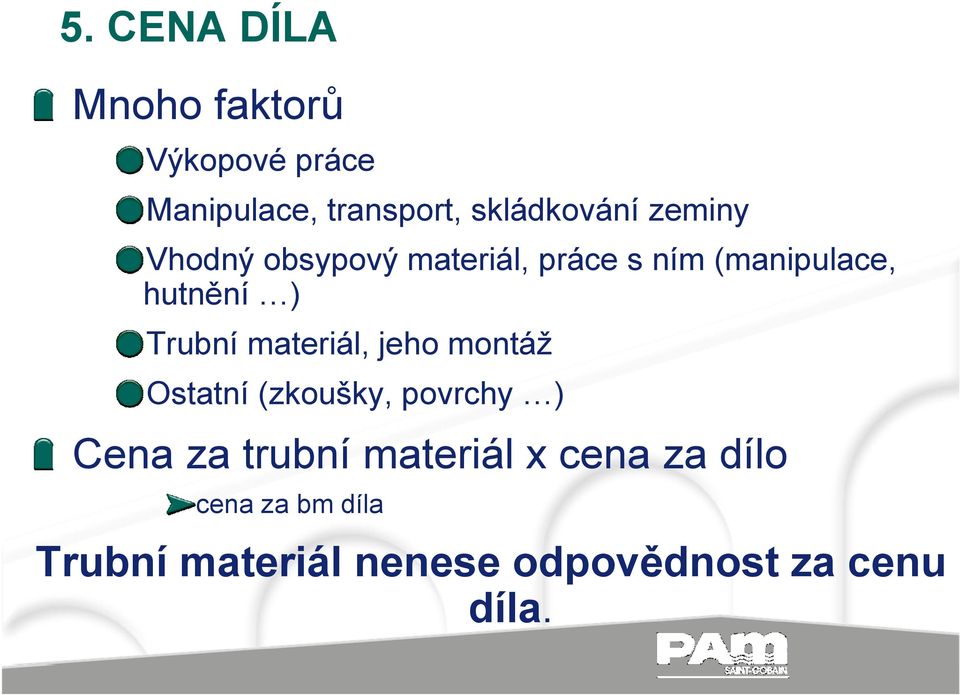

17 5. CENA DÍLA Mnoho faktorů Výkopové práce Manipulace, transport, skládkování zeminy Vhodný obsypový materiál, práce s ním (manipulace, hutnění ) Trubní materiál, jeho montáž Ostatní (zkoušky, povrchy ) Cena za trubní materiál x cena za dílo cena za bm díla Trubní materiál nenese odpovědnost za cenu díla.

18 OSTATNÍ 6. Hydraulické parametry potrubí Drsnost vnitřního povrchu Hydraulický průřez Rozdíly od několika % až po desítky %! 7. Zachování kvality vody Vyhláška č.409/2005 Sb. 8. Odolnost na chyby při montáži či pokládce 9. Ucelený sortiment tvarovek 10. Připojení armatur
